阻抗测量的I-V method里的串联电阻R为啥要用小电阻？

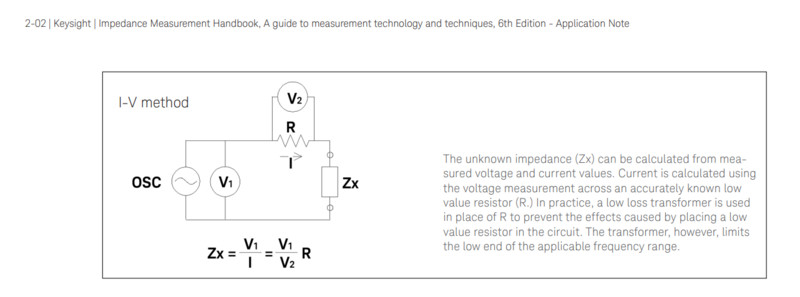

Impedance Measurement Handbook第六版：


登录/注册后可看大图

为啥不把V1移到最右边直接测量Zx两端电压，而R可以用和Zx在某一频率下相当的电阻？
Zx两端的电压可以通过反馈控制，而且并不需要太精准的Zx电压

其实我不懂阻抗，更不懂怎么测量，不过，Zx=V1/I，显然这个公式的结果是包含R的阻值，所以，Zx近似等于Zx+R，那么R肯定不能太大了！

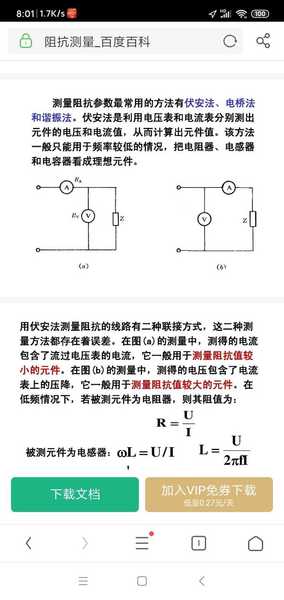

看看这段描述，对你的疑问有帮助

hc061218 发表于 2020-1-24 07:56
其实我不懂阻抗，更不懂怎么测量，不过，Zx=V1/I，显然这个公式的结果是包含R的阻值，所以，Zx近似等于Zx+R ...

有点懂了，V1和V2这两个测量电路会影响测量结果，而自动平衡电桥就用运放补偿了测量的影响，可惜那个运放只能用在低频上。
