测量LM2596的波纹

*发表于：2020-3-6 22:52:34* 2780 · 发表于：2020-3-6 22:52:34

您需要登录才可以下载或查看，没有账号？立即注册

x

本帖最后由地猫与京西于 2020-3-6 23:02 编辑

闲着没事，翻出了一块某宝购买的LM2596 DC-BUCK降压模块。

（实际上我觉得是LM2576 打磨重喷成的LM2596，因为开关频率是50K而不是2596的150K）

就想着测试一下该模块的波纹如何，

参数设置：输入电压20V，输出电压10V。

示波器通道1（黄色的线）是IC输出，它后面会经过电感变成相对平滑的直流电。

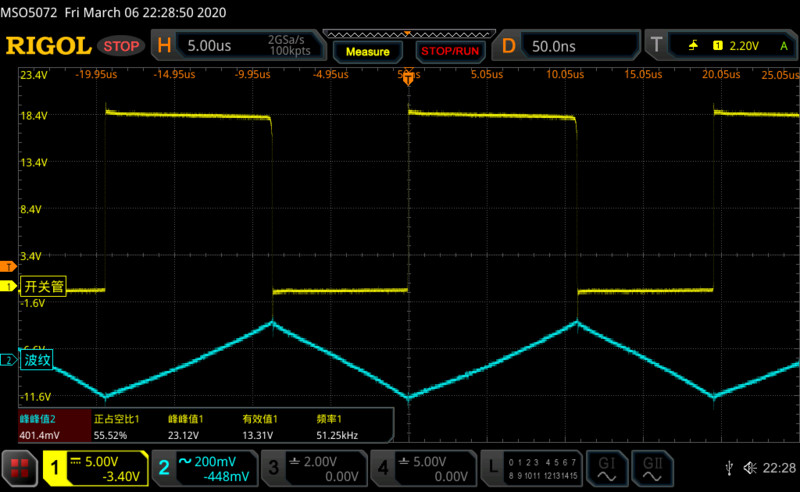

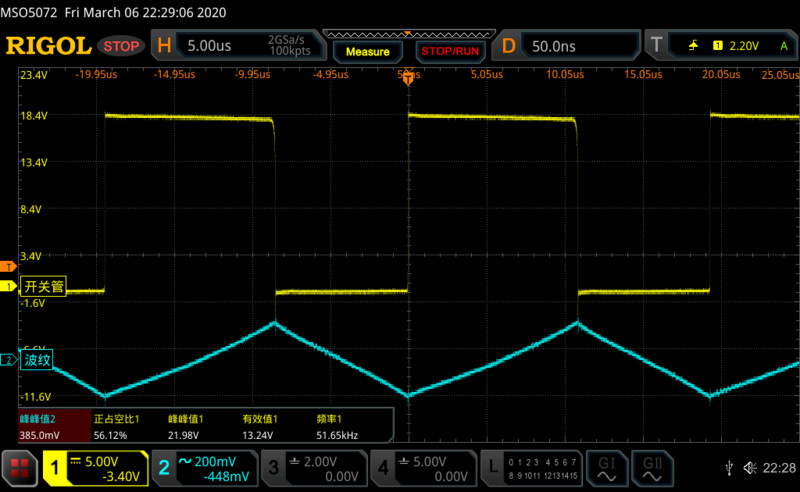

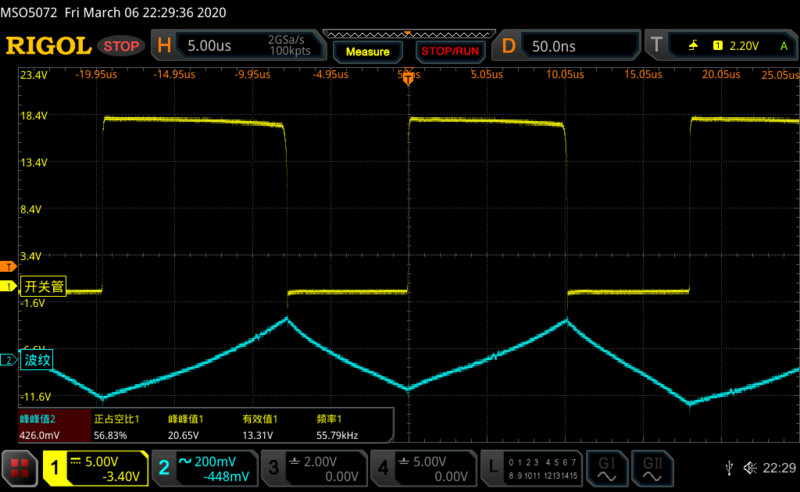

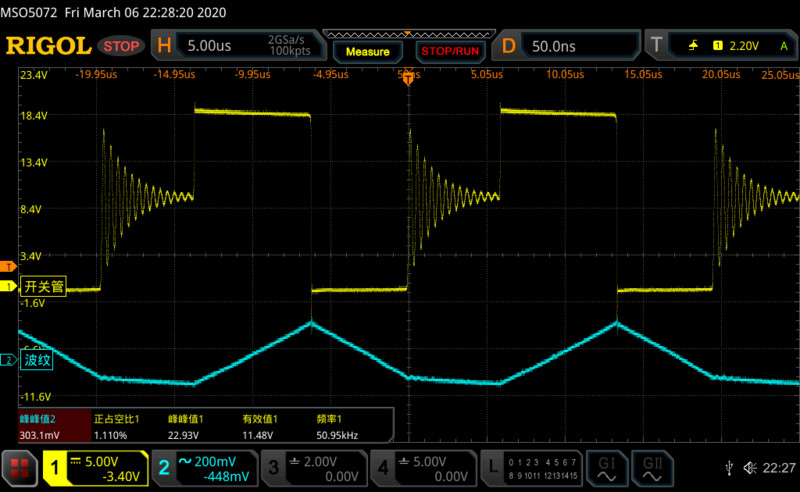

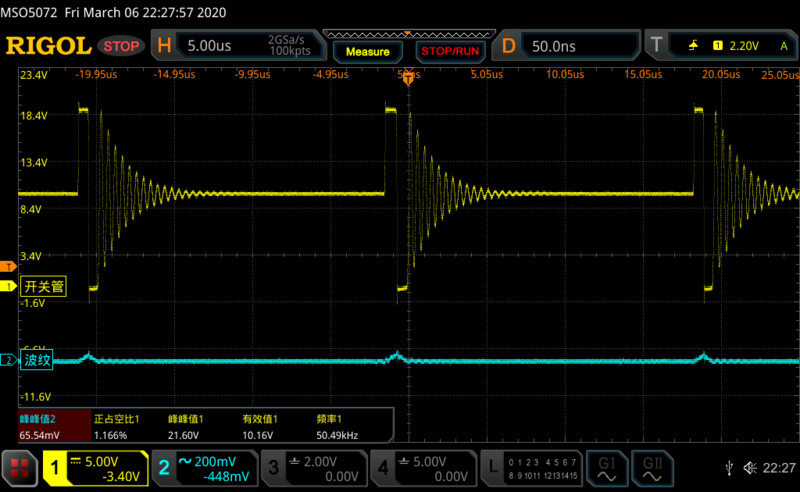

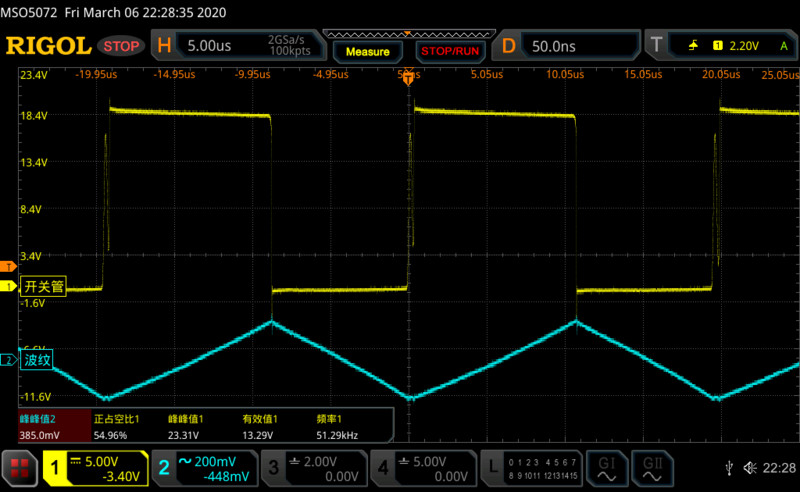

示波器通道2（蓝色的线）是波纹

输出电流为0-3A，0.5A步进

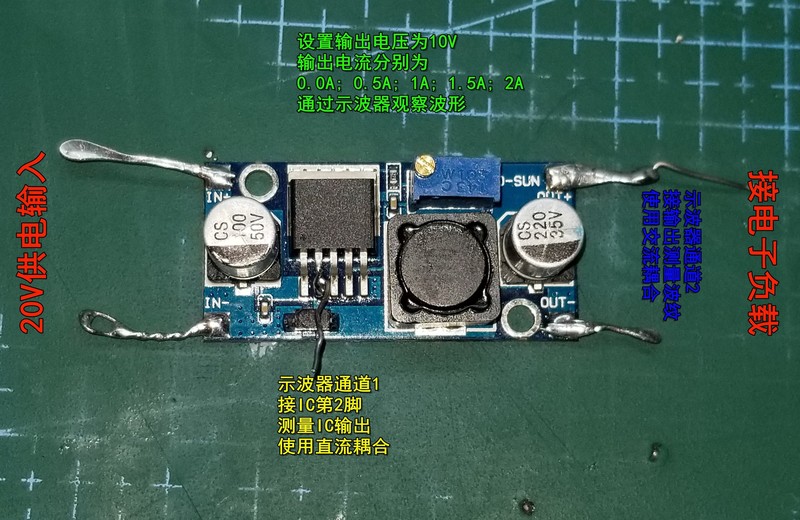

如图接线

地猫与京西 · 2020-3-6 22:59:00

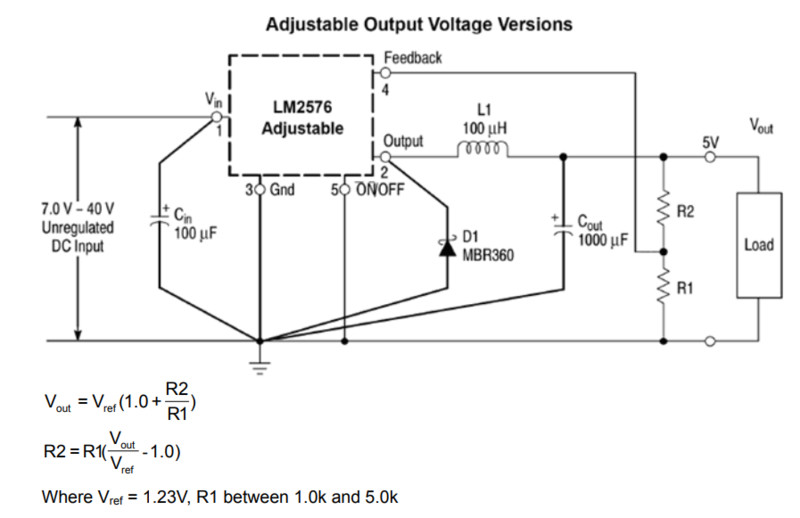

LM2576的典型应用电路。

勇闯沙滩 · 2020-3-7 07:36:12

大部分廉价的LM2596S-ADJ芯片都是LM2576抹掉，又打印上去的，如果看到芯片表面模糊，有很明显打磨的痕迹，恭喜你中奖了！现在用LM2596的多了，原来用LM317做过可调电源，两个芯片看参数差不多。

kyhwhb · 2020-3-7 08:26:15

谢谢分享，也有这个模块，还没使用

liyicom · 2020-3-10 10:00:33

请问使用弹簧探针接探头测的吗?

喜欢就好 · 2020-9-30 23:05:08

看看学习，谢谢分享知识！
