使用示波器对真假NE5532的区分

发表于：2020-1-26 18:39:15 10932
示波器
主题类别: 知识_经验
仪表品牌: 普源（RIGOL）
型号或关键字: MSO5072

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
先祝坛友鼠年吉祥。

淘宝上出售的NE5532假货很多。


刚刚好，NE5532的引脚和LM358一毛一样


所以假货基本都是LM358打磨自己喷上NE5532来卖。。


目前国家提倡宅家少外出，可算等到一个天天抱着手机躺床上就能为国家做贡献的时刻了……

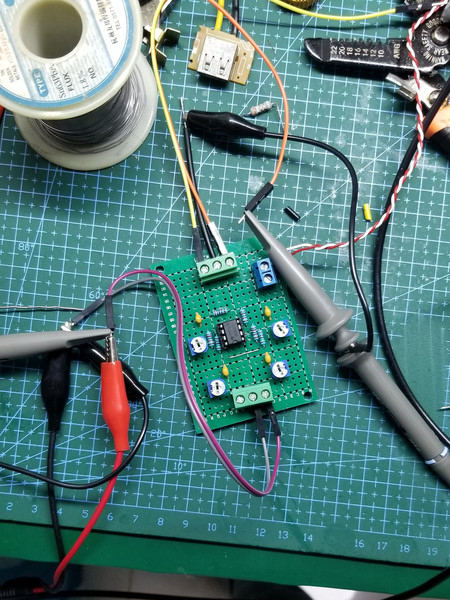

闲来无事，在洞洞板上搭建了一个反向放大器电路，用来测试NE5532的真伪

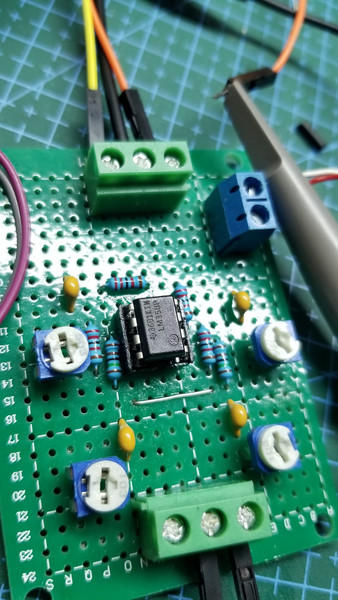

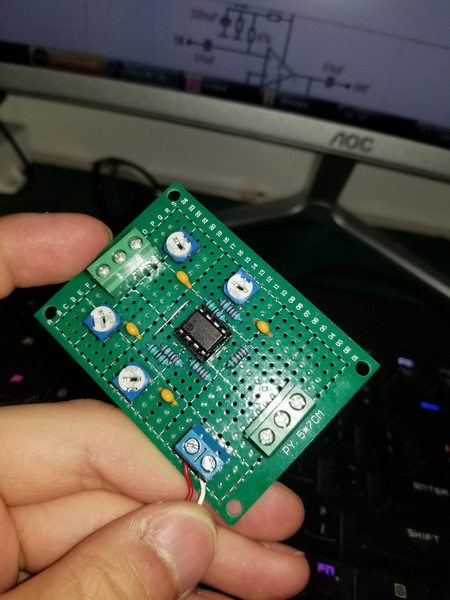

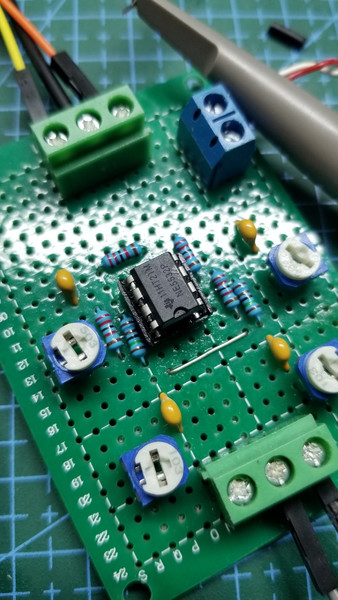

自己搭建的测量电路，一个可以改变放大倍数的反向放大器

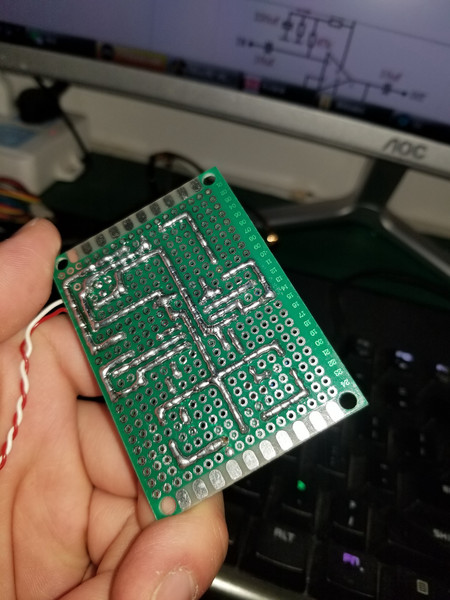

背面

开始测试，使用信号源输出接入电路的输入端子并用示波器通道1监视（黄色通道），在电路的输出端子用示波器的通道2测试（蓝色通道）

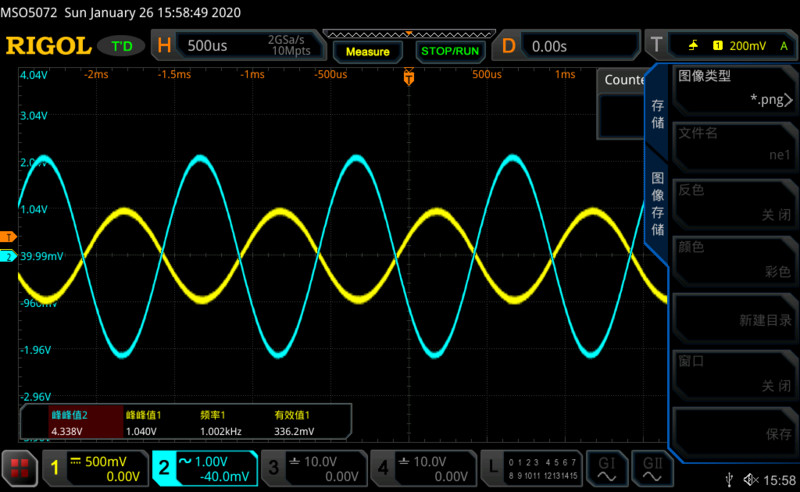

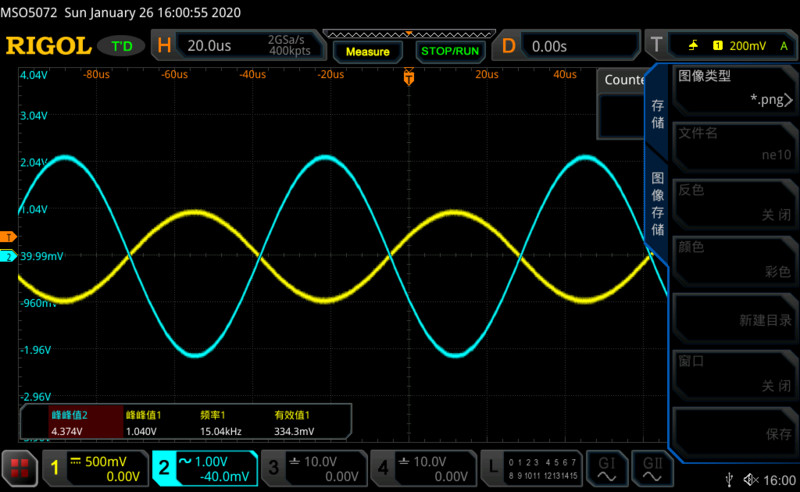

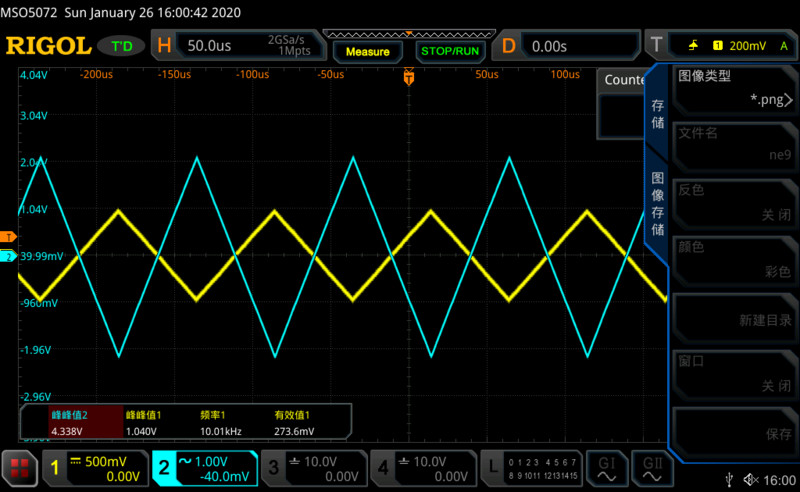

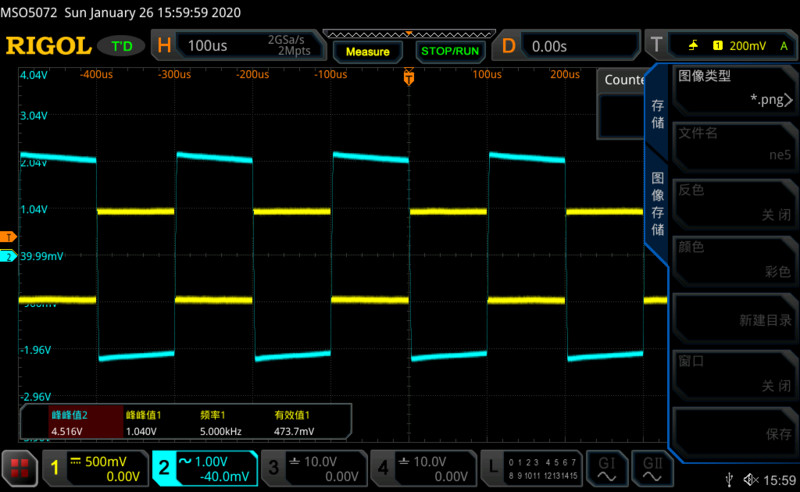

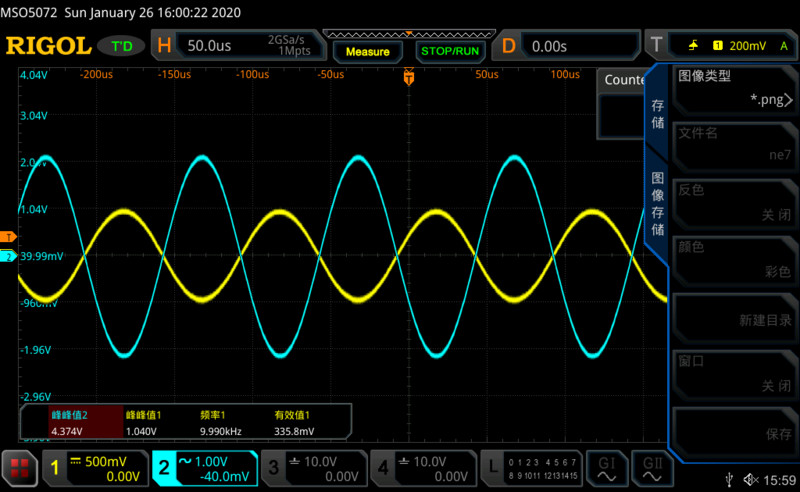

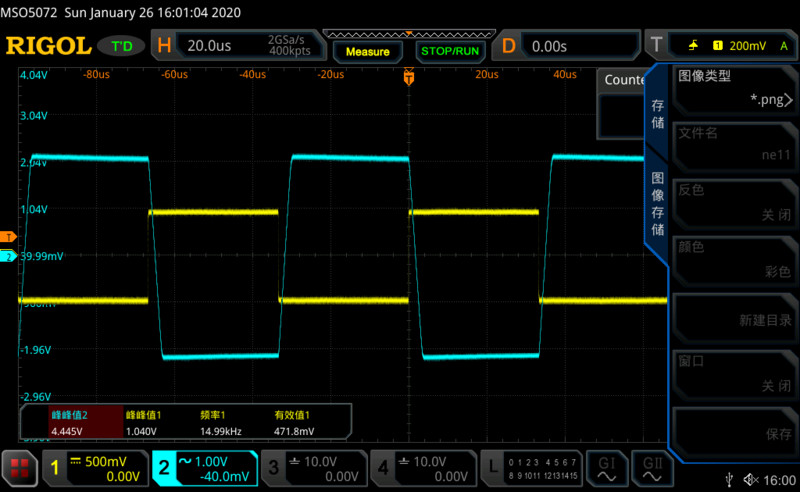

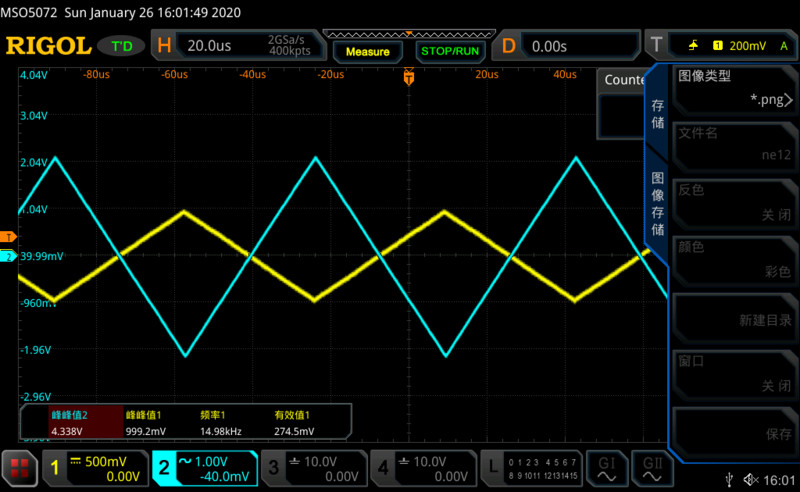

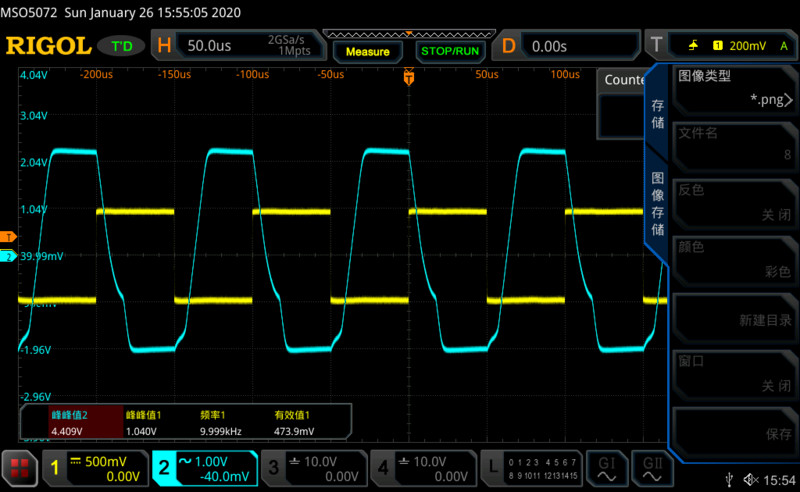

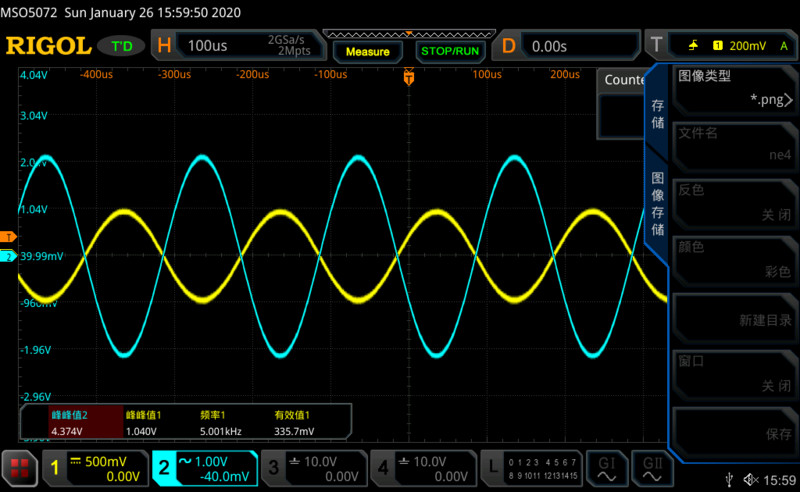

正品5532先出马。

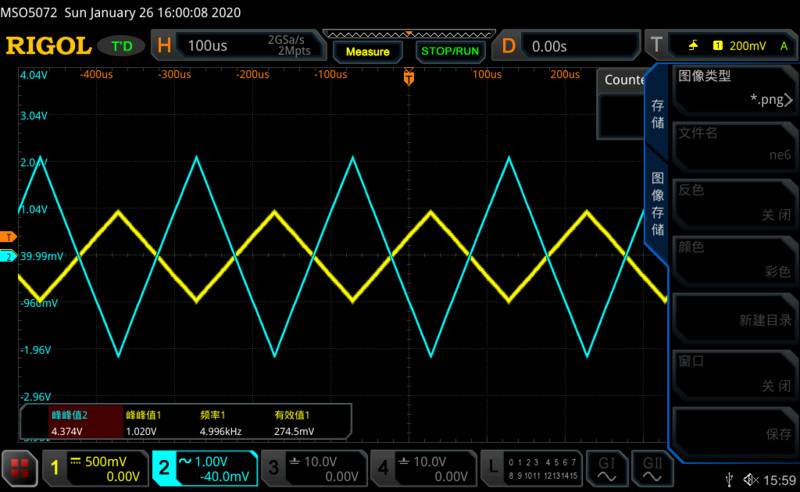

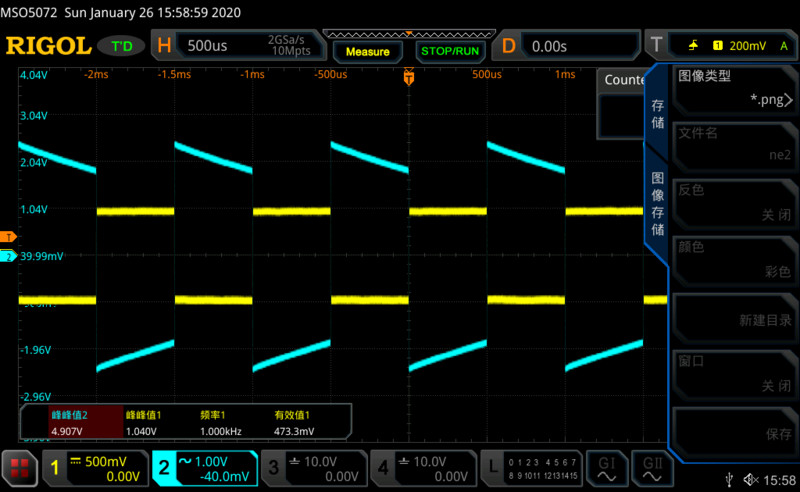

ne1.png ne2.png ne3.png
ne4.png ne5.png ne6.png
ne7.png ne8.png ne9.png
ne10.png ne11.png ne12.png
ne13.png ne14.png ne15.png

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

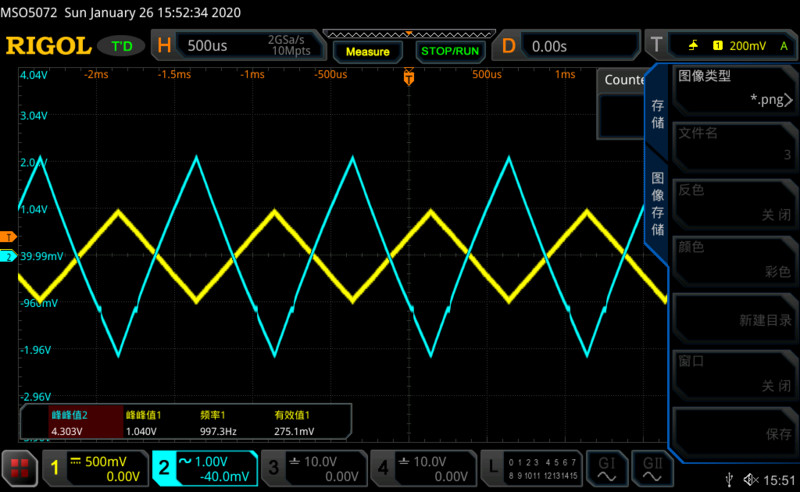

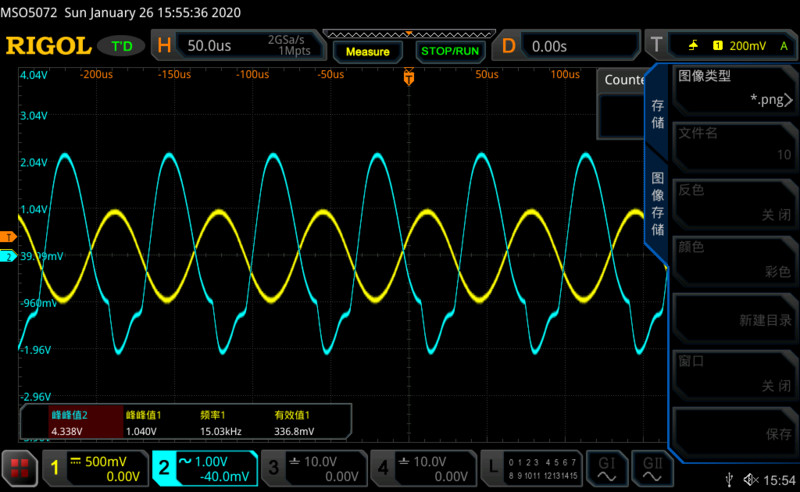

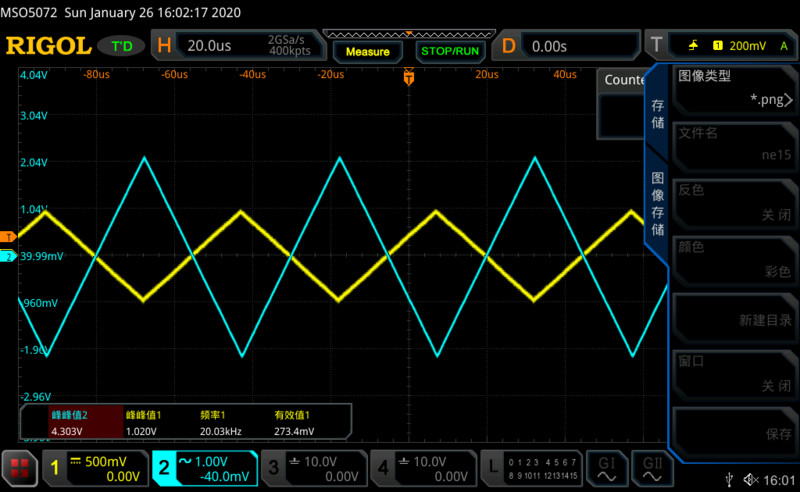

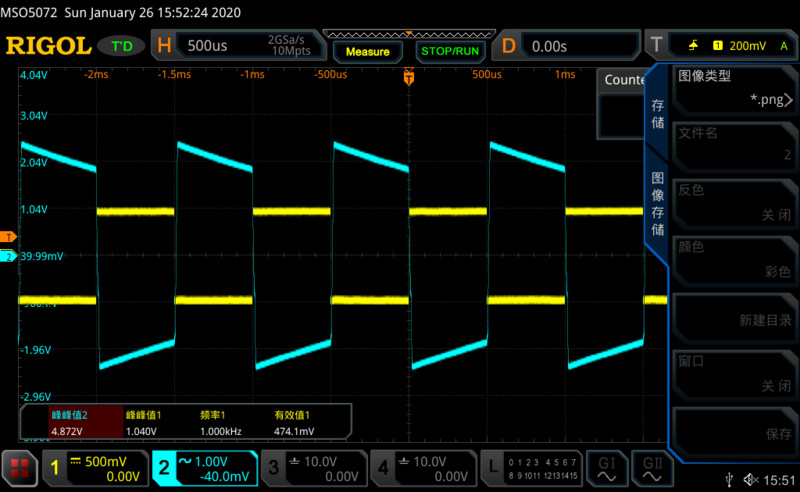

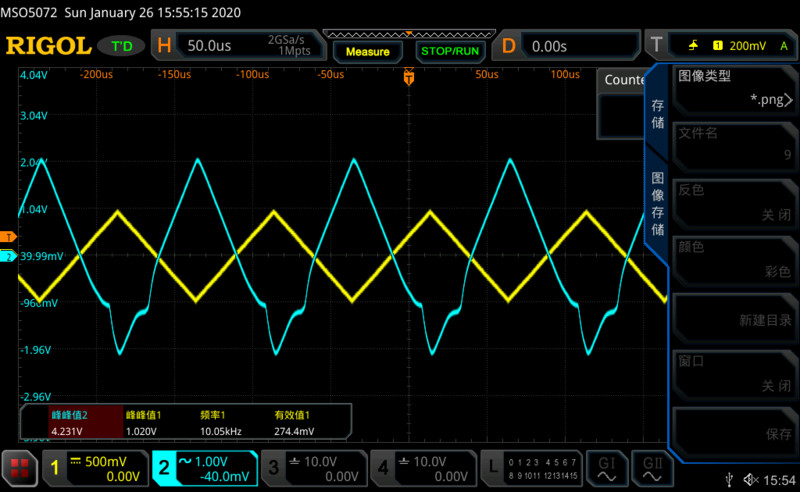

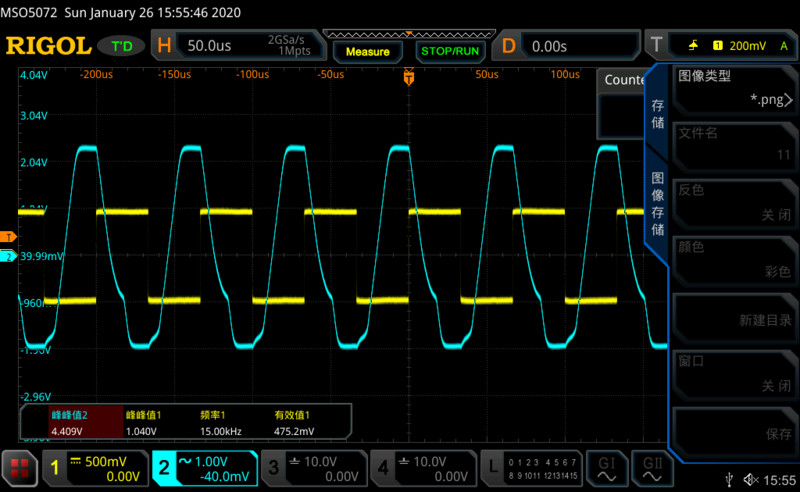

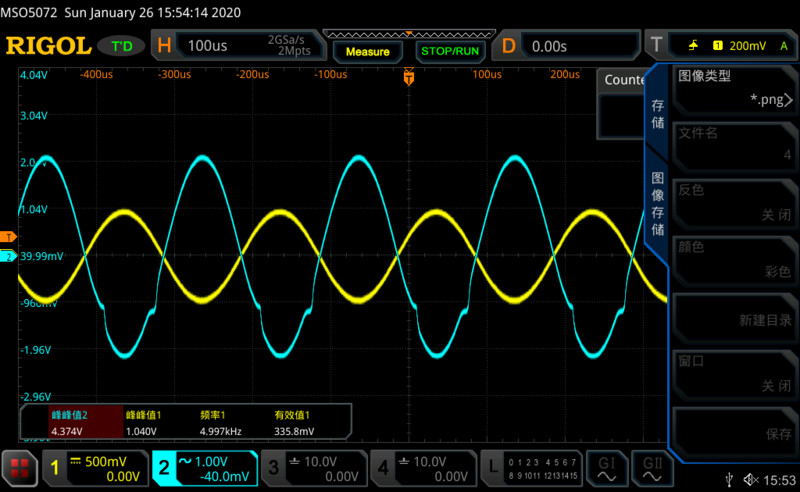

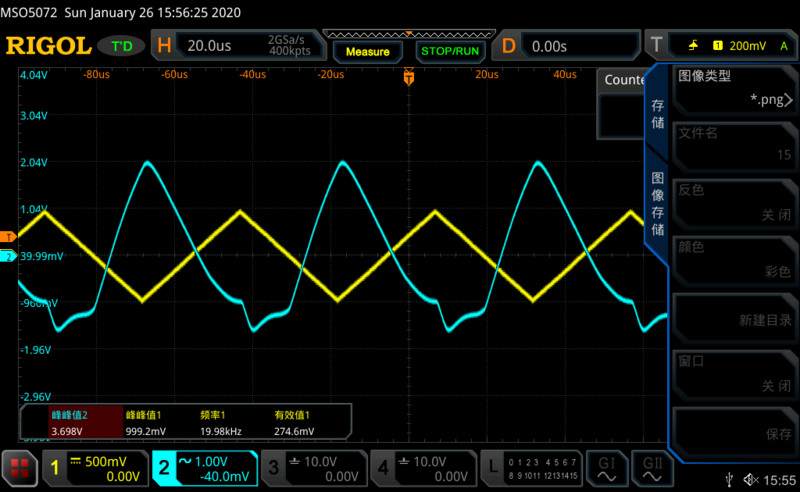

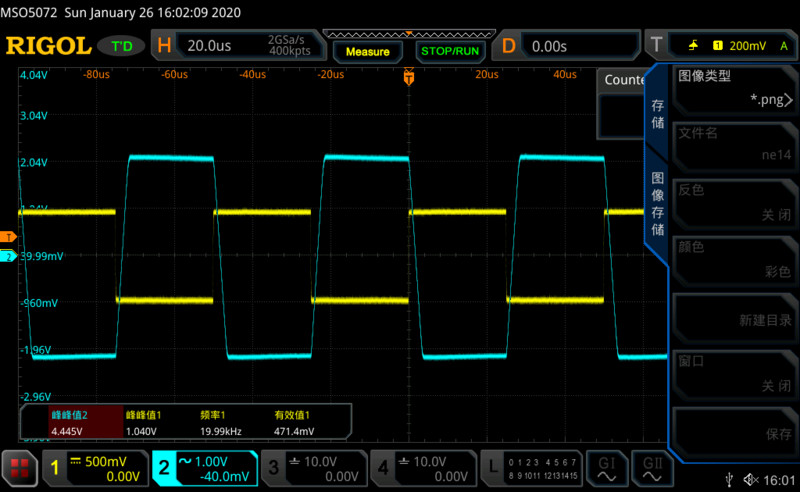

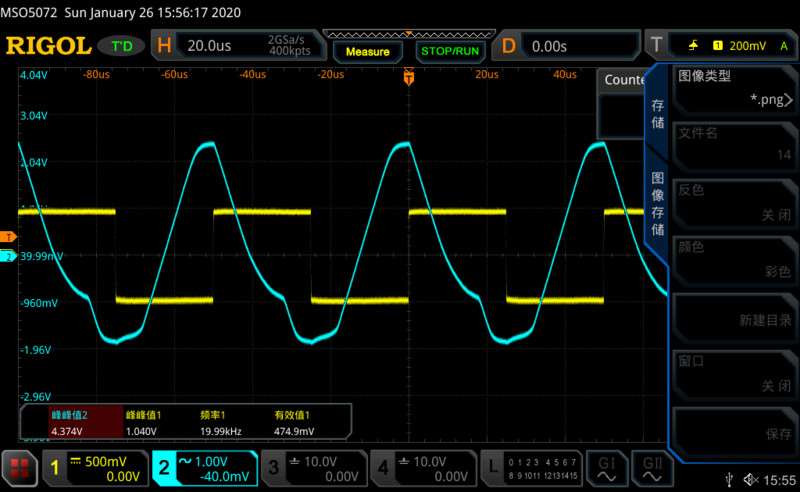

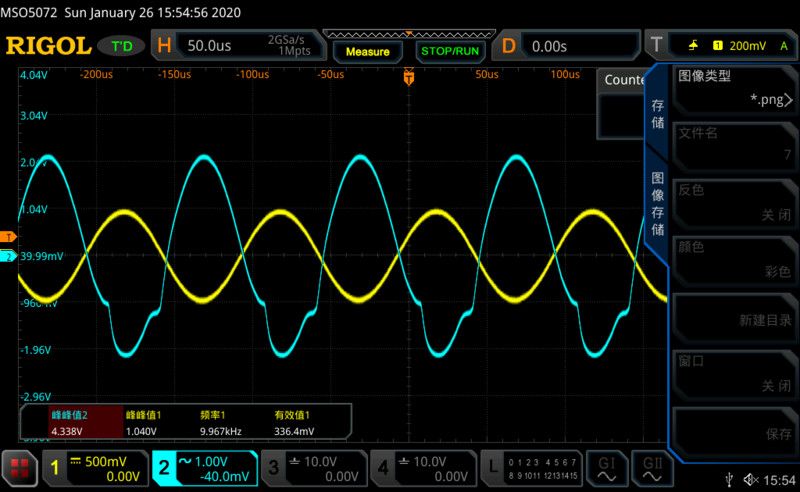

下面是假货NE5532(LM358)

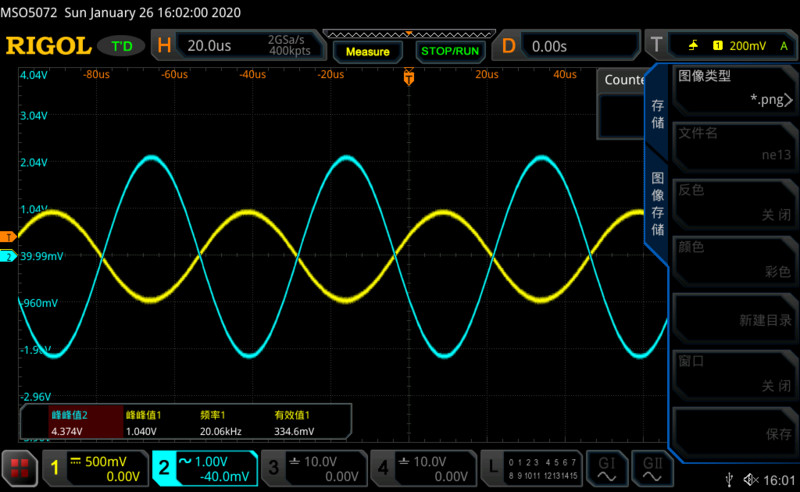

1.png 2.png 3.png
4.png 5.png 6.png
7.png 8.png 9.png
10.png 11.png 12.png
13.png 14.png 15.png

孰优孰劣显而易见
总结：买此类IC时不要贪小便宜，否则会吃大亏。




以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享

评分

参与人数 1金钱 +10 仪表币 +100 收起 理由
43545 + 10 + 100 赞一个!

查看全部评分总评分 : 金钱 +10 仪表币 +100

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（37）

表述 数字精灵 2020-1-26 19:24:00
多测试几只才能确定这种方法的准确性。
2020-1-26 19:24:00 回复
勇闯沙滩 数字大神 2020-1-27 08:10:35
学习了，358与5532还可以这么做。
2020-1-27 08:10:35 回复
wgsd 数字大神 2020-1-27 09:23:50
这个LM358有问题吧，不会连1KHz的正弦波都放大不好吧。LM358是款不错的运放应用很广泛。
2020-1-27 09:23:50 回复
kyhwhb 数字大神 2020-1-27 14:43:06
谢谢分享!新年快乐！
2020-1-27 14:43:06 回复
地猫与京西 楼主     数字奇才 2020-1-27 19:56:02
wgsd 发表于 2020-1-27 09:23
这个LM358有问题吧，不会连1KHz的正弦波都放大不好吧。LM358是款不错的运放应用很广泛。 ...

试了好几只358，绝大部分都有一些交越失真
2020-1-27 19:56:02 回复
wgsd 数字大神 2020-1-27 20:51:30
地猫与京西 发表于 2020-1-27 19:56
试了好几只358，绝大部分都有一些交越失真

我还有一只LM358，待有时间插到我的桌面放大器上试试（以前试过，都忘了），贴片358倒是有不少，但测试太费事。
2020-1-27 20:51:30 回复
散淡021 数字大神 2020-1-28 10:46:23
谢谢分享！

洞洞测试板，楼主都焊得很漂亮。楼主做事是个仔细认真的人，向你学习。
2020-1-28 10:46:23 回复
光速飞行 数字大神 2020-1-28 12:26:02
本帖最后由 光速飞行 于 2020-1-28 12:35 编辑
地猫与京西 发表于 2020-1-27 19:56
试了好几只358，绝大部分都有一些交越失真

358，在电子游戏板中用的很多，最出名电子基盘，就是用它，音乐非常好的，不会出现这种情况，一定是你的电路有问题，有时间我抄出来就知道了。电子基盘是日本开发的，非常出名，在实际应用，音乐都非常好，一用就是几十年，不好的话也用不了几十年，日本人搞电子是出了名的，一般来说不会差的。
2020-1-28 12:26:02 回复
wgh1027 数字大神 2020-1-28 16:48:54
谢谢分享
2020-1-28 16:48:54 回复
地猫与京西 楼主     数字奇才 2020-1-28 17:24:14
光速飞行 发表于 2020-1-28 12:26
358，在电子游戏板中用的很多，最出名电子基盘，就是用它，音乐非常好的，不会出现这种情况，一定是你的电 ...

音乐好不好，用的时间长不长，和它失不失真无关，电子管就是听那种失真的味道。至于我电路有没有问题，请你搭建个常规的反相放大器。上波形测测，等待你的结果。光说无意义
2020-1-28 17:24:14 回复
wgsd 数字大神 2020-1-28 17:42:09
LM358增益带宽和压摆率都太低，不适宜音响和高频电路，但是一款不错的低频单电源运放，EN5532用在单电源低电压小信号放大，根本无法与LM358比，每个运放都有它的专长，不能在一个平台上比好坏。
2020-1-28 17:42:09 回复
地猫与京西 楼主     数字奇才 2020-1-28 18:21:27
wgsd 发表于 2020-1-28 17:42
LM358增益带宽和压摆率都太低，不适宜音响和高频电路，但是一款不错的低频单电源运放，EN5532用在单电源低 ...

目的不是比好坏，是为了。区分假货的NE5532
2020-1-28 18:21:27 回复
wgsd 数字大神 2020-1-28 18:49:25
运放的水很深，同一型号不同厂家出入也不小。
2020-1-28 18:49:25 回复
光速飞行 数字大神 2020-1-28 19:23:12
地猫与京西 发表于 2020-1-28 17:24
音乐好不好，用的时间长不长，和它失不失真无关，电子管就是听那种失真的味道。至于我电路有没有问题，请 ...

这是实践出来的，358，用比5532还要多，不是光说，不好就不用它做电路了。
2020-1-28 19:23:12 回复
光速飞行 数字大神 2020-1-28 22:23:17
在网上随便找一个电路，来仿真，都很好的，真实更不会差。

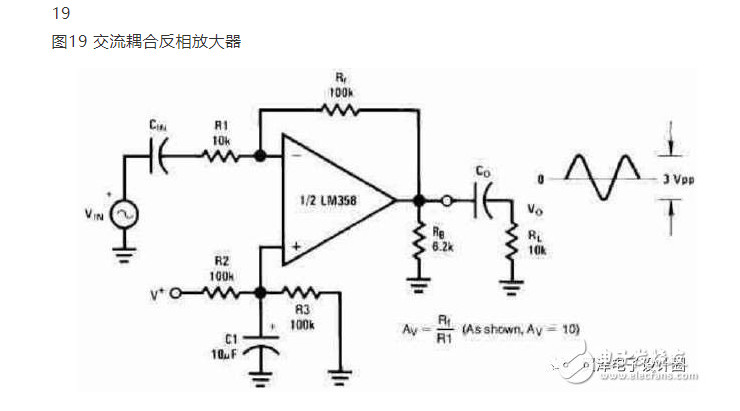

网上找的电路图

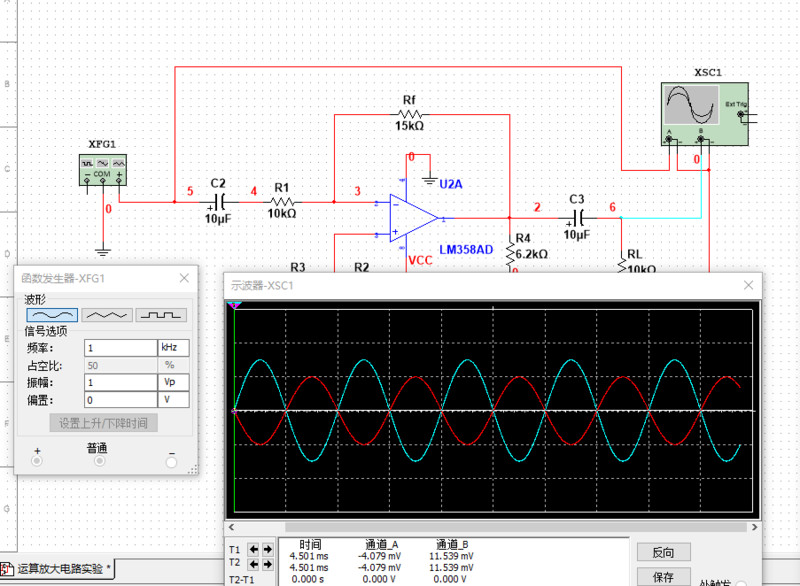

仿真上面的电路图，结果很好的





2020-1-28 22:23:17 回复
wgh1027 数字大神 2020-1-28 23:18:48
仿真器是理想元件当然是好了，实际情况差别还是很大的。
2020-1-28 23:18:48 回复
光速飞行 数字大神 2020-1-29 00:18:39
本帖最后由 光速飞行 于 2020-1-29 00:29 编辑
wgh1027 发表于 2020-1-28 23:18
仿真器是理想元件当然是好了，实际情况差别还是很大的。

我常用仿真，和实际应用，没有多大的差别，差别是在元件级别。要多玩些，真的差不了多少的。仿真是个好东西。
2020-1-29 00:18:39 回复
地猫与京西 楼主     数字奇才 2020-1-30 12:28:16
光速飞行 发表于 2020-1-29 00:18
我常用仿真，和实际应用，没有多大的差别，差别是在元件级别。要多玩些，真的差不了多少的。仿真是个好东 ...

元件级别再高 也不是理想器件，就拿运放来说。理想运放输入阻抗无穷大，输出阻抗无穷小。。就是说输入端的电流为0输出端可以输出无限大的电流。
2020-1-30 12:28:16 回复
地猫与京西 楼主     数字奇才 2020-1-30 12:29:46
光速飞行 发表于 2020-1-28 19:23
这是实践出来的，358，用比5532还要多，不是光说，不好就不用它做电路了。 ...

用的多就是好吗？？价格呢？ 就拿万用表来说。 绝大多数人用的都是100元左右的万用表。用的人很多，只有一小部分人用几千块的万用表 那么100块钱的万用表也比几千块的表好了？
2020-1-30 12:29:46 回复
