拆个东城电动工具充电器。

发表于:2020-3-9 23:01:55 2861
电子产品
行为类别: 实测(简单)
产品类别: 充电器(头,宝)_电池
电子品牌: 其它
电子产品关键字: FFCL18-01

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x
午饭时食堂大师傅拿过来的。坏的充电器,说插电没反应,也不亮灯。自己拆了没看出问题,拿来给我看看能不能修。

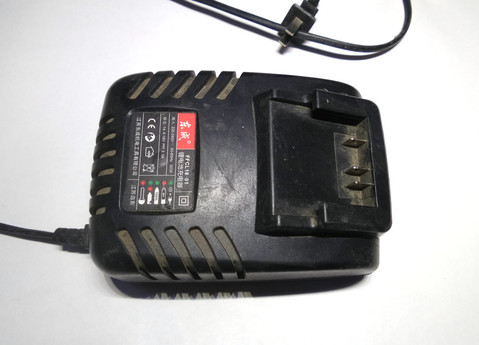

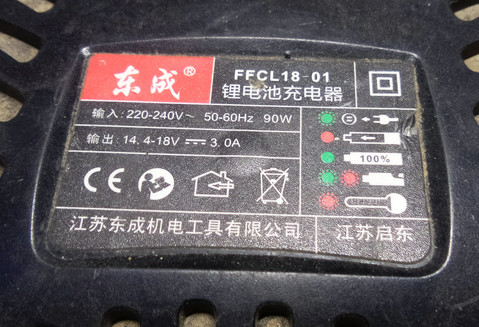

不知道啥工具的充电器。

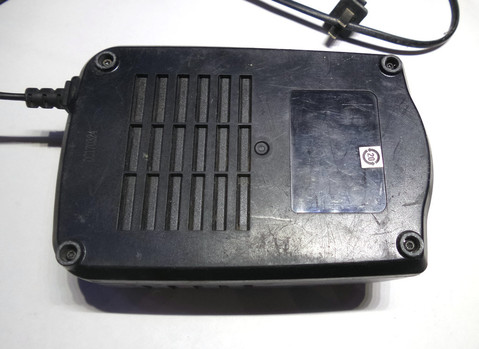

背面是四个T8梅花螺丝。

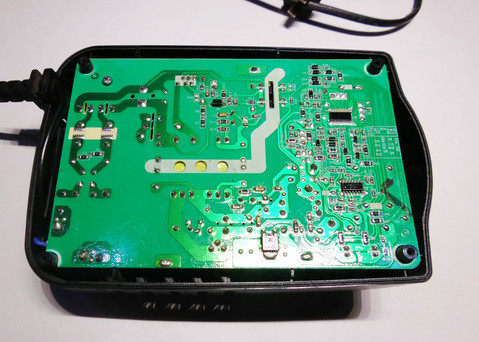

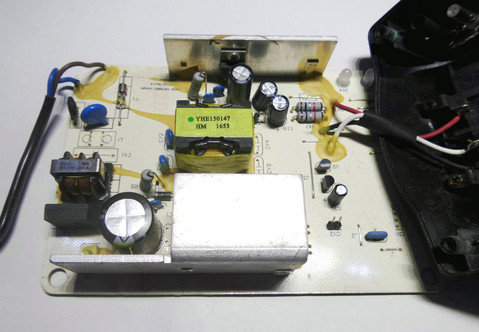

外表比较脏,但是拆了看里面还挺干净的。
看上去做工还不错。

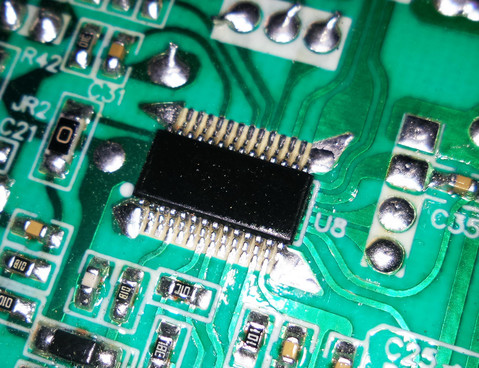

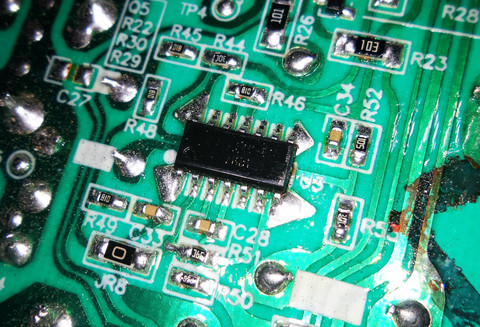

电路板背面喷了三防漆,所以IC拍不清。这个是324。
还有个单片机。

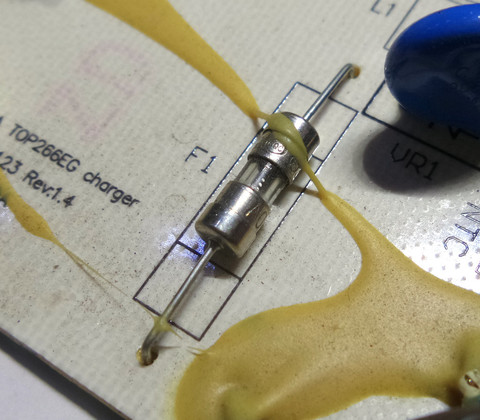

保险已熔断,心里凉了半截。。。

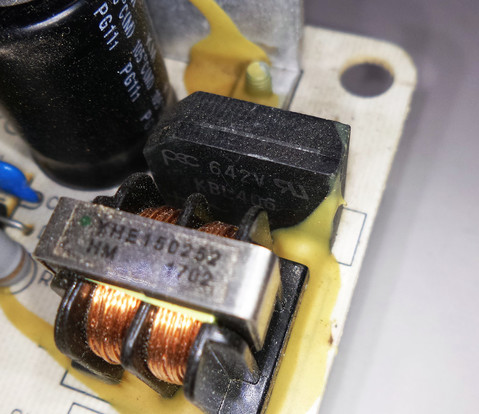

整流桥好的。

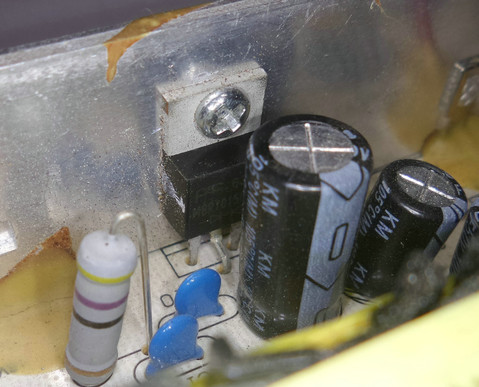

低压侧肖特基也是好的。

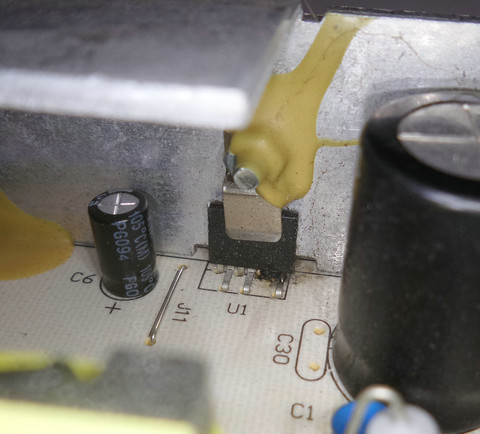

高压侧这个IC的管脚看着有点异常。估计是电源IC。

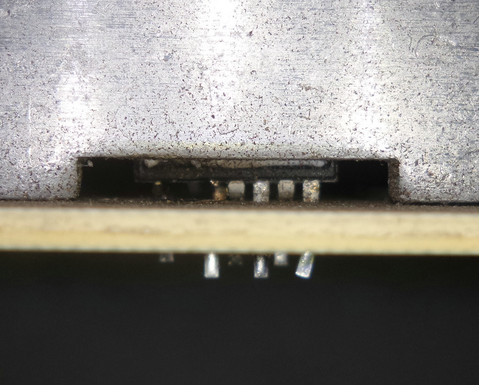

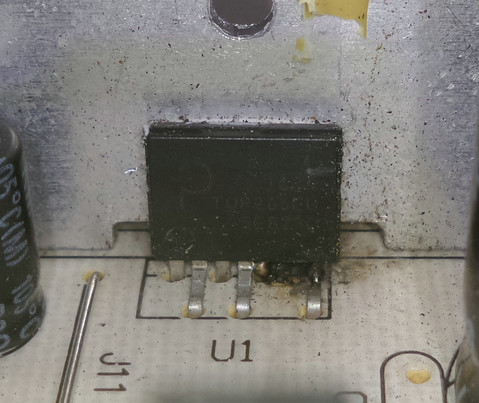

背面看下管脚,有一个已经被熔断了。。。
IC型号为TOP266,没有可换的零件,只能收手了。

收藏
送赞
分享

发表回复

评论列表(5)

勇闯沙滩 数字大神 2020-3-10 10:41:12
top266芯片设计的经典方案,输出电压稳定性不错。代换不好找。
2020-3-10 10:41:12 回复
lxd7343 数字梦想家 2020-3-10 19:13:37
top系列,top246能不能代换?
2020-3-10 19:13:37 回复
lxd7343 数字梦想家 2020-3-10 19:39:13

RE: 拆个东城电动工具充电器。

lxd7343 发表于 2020-3-10 19:13
top系列,top246能不能代换?

哦,246功率不够大 ,估计更大型号才行
2020-3-10 19:39:13 回复
wgsd 数字大神 2020-3-10 20:29:41
可用TOP267、268、269...等功率较大的代换。
2020-3-10 20:29:41 回复
snowrose2000 楼主     数字精灵 2020-3-18 00:23:18
wgsd 发表于 2020-3-10 20:29
可用TOP267、268、269...等功率较大的代换。

手里都没有啊
