DT830-VAR-1819 故障求助

wgh1027 数字大神 2020-5-21 16:26:43

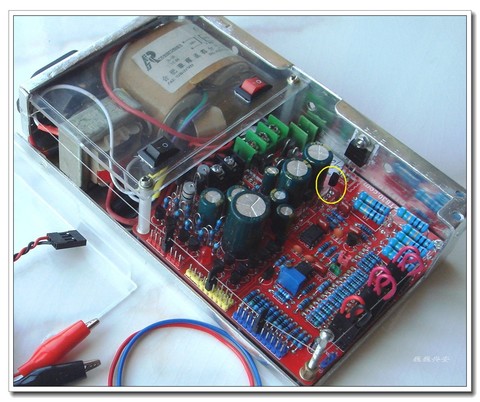

巍巍兴安 发表于 2020-5-21 15:18
手里7805 7812随处可见,而7809颗粒无收,有待购入。

7805地极串个4V稳压管
2020-5-21 16:26:43 回复
kyhwhb 数字大神 2020-5-21 16:36:16
wgh1027 发表于 2020-5-21 16:26
7805地极串个4V稳压管

普通二极管常有,4V稳压管待购入
2020-5-21 16:36:16 回复
changlu 楼主     数字奇才 2020-5-22 14:50:43
下单买7809和7909了,等回来换上试试。谢谢楼上的各位朋友!
2020-5-22 14:50:43 回复
kyhwhb 数字大神 2020-5-22 15:07:02
changlu 发表于 2020-5-22 14:50
下单买7809和7909了,等回来换上试试。谢谢楼上的各位朋友!

故障时测7809输出电压是多少了吗?
2020-5-22 15:07:02 回复
wgsd 数字大神 2020-5-22 16:33:29
changlu 发表于 2020-5-22 14:50
下单买7809和7909了,等回来换上试试。谢谢楼上的各位朋友!

7909不用换,它几乎不耗电,就是为了给运放提供一个负电,因为运放单电源工作不能输出到零电平,影响1V档以下的小电压输出,不得已才设置的负电源。
2020-5-22 16:33:29 回复
changlu 楼主     数字奇才 2020-5-25 09:44:57
7809和7909都换了,故障仍旧。换之前这两个在开机后不到一分钟就很烫,换后还是很烫。看来不是这两个稳压器的问题。
2020-5-25 09:44:57 回复
kyhwhb 数字大神 2020-5-25 09:57:20
changlu 发表于 2020-5-25 09:44
7809和7909都换了,故障仍旧。换之前这两个在开机后不到一分钟就很烫,换后还是很烫。看来不是这两个稳压器 ...

7809热正常,7909不应该热。
2020-5-25 09:57:20 回复
changlu 楼主     数字奇才 2020-5-25 09:59:58
是不是运放坏了? <低压部分(1mV-1V)不正常。电流部分全部没有输出>
2020-5-25 09:59:58 回复
kyhwhb 数字大神 2020-5-25 10:25:31
changlu 发表于 2020-5-25 09:59
是不是运放坏了?

运放OP07如果有一个击穿损坏导致7809等供电输出短路,那么另一个运放OP07也无法正常工作。两个运放OP07不可能同时损坏吧?
2020-5-25 10:25:31 回复
wgsd 数字大神 2020-5-25 10:56:57
1,把两个运放逐个拔下来看电压是否正常,如果拔下那个运放后电压正常了,就是运放坏了。
2,把运放傍边的390欧电阻焊下来(一个运放旁边一个),看电压正常不,如果焊下那个电阻后电压正常了,就是这个运放旁边的431坏了。
3,如果拔下两个运放,同时焊下两个电阻电压还不正常,那是稳压集成或滤波电解问题。
2020-5-25 10:56:57 回复
wgsd 数字大神 2020-5-25 11:02:56
没细看 低压正常,那就拔下电流运放和焊下电流运放旁边的390欧电阻,看看是运放问题还是431问题。
2020-5-25 11:02:56 回复
changlu 楼主     数字奇才 2020-5-25 14:55:32
wgsd 发表于 2020-5-25 10:56
1,把两个运放逐个拔下来看电压是否正常,如果拔下那个运放后电压正常了,就是运放坏了。
2,把运放傍边的3 ...

好的,我试试你这个办法。谢谢!
2020-5-25 14:55:32 回复
changlu 楼主     数字奇才 2020-5-25 14:58:05
wgsd 发表于 2020-5-25 11:02
没细看 低压正常,那就拔下电流运放和焊下电流运放旁边的390欧电阻,看看是运放问题还是431问题。 ...

低压不正常,中高压正常。
2020-5-25 14:58:05 回复
changlu 楼主     数字奇才 2020-5-25 16:15:29
wgsd 发表于 2020-5-25 11:02
没细看 低压正常,那就拔下电流运放和焊下电流运放旁边的390欧电阻,看看是运放问题还是431问题。 ...

电流也不正常
2020-5-25 16:15:29 回复
wgsd 数字大神 2020-5-25 18:26:02

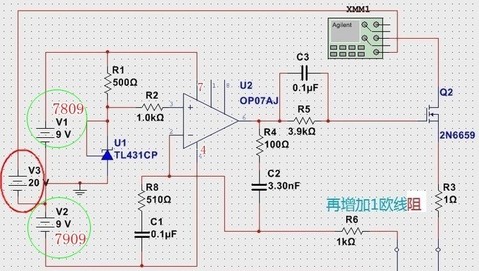

你这说的不明白,谁也难帮你。7809就给两个07运放和通过两个390欧电阻给两个431供电,把这4个全拆了,不就看出是线路问题还是7809电源部分问题了吗。
2020-5-25 18:26:02 回复
勇闯沙滩 数字大神 2020-5-25 20:11:49
不枉学习,明白了7809的供电。
2020-5-25 20:11:49 回复
43545 管理员 2020-5-25 20:22:31

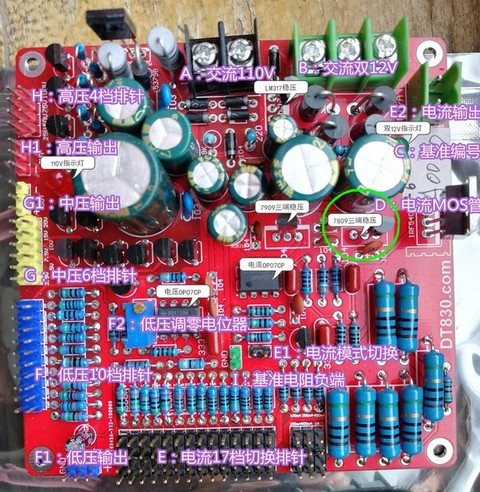

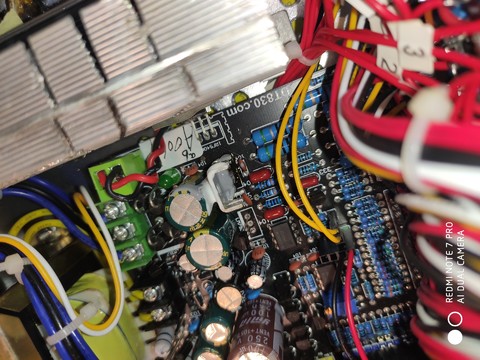

你还没修好,把你板子图发一下,我告诉你拆哪
2020-5-25 20:22:31 回复
kyhwhb 数字大神 2020-5-26 06:20:27
最基本的故障维修方法不外乎测电压电流和电阻等,即7809 7909的输出电压、输出端对地电阻都是多少,但楼主一直没有提供。感觉维修经验基本为零,难呢。。。。。。
2020-5-26 06:20:27 回复
changlu 楼主     数字奇才 2020-6-6 18:50:11

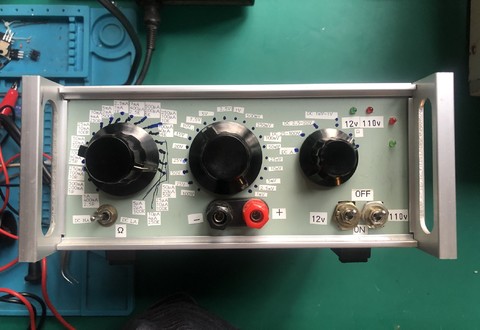

从X宝买了稳压块和运放,还有转换开关机箱等,一直忙着没弄。今天休息,彻底弄了一下,故障是电压运放坏了,7809稳压块也坏了,换上后可以了。只是低电压调不到零,最低0.405mV, 另外0.5V和1V的数值是慢慢到位的,不知是不是运数不行。没法,先用着吧。忙了一下午装箱,发张面板图片上来,请各位老大指正。
以下程序自动插入未在内容中添加的图片或附件
2020-6-6 18:50:11 回复
wgsd 数字大神 2020-6-6 20:20:15
changlu 发表于 2020-6-6 18:50
从X宝买了稳压块和运放,还有转换开关机箱等,一直忙着没弄。今天休息,彻底弄了一下,故障是电压运放坏了 ...

调不了零是运放失调大,如果不换运放,可把电位器两端在线路板上串的9.1K电阻,一端减小,如换成5K的,看能调到零不,如果调零电压反而大了,就是应该换电位器另一端的电阻。如果能减小但还不能到零,就继续减小那个换上的电阻,如果电阻减小到零,还不能调到零,就只好换运放了。
2020-6-6 20:20:15 回复
