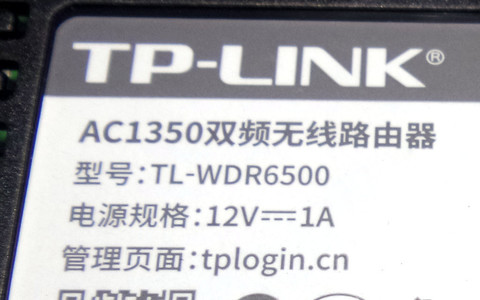

拆个TP-LINK TL-WDR 6500 V7.0版无线路由器。

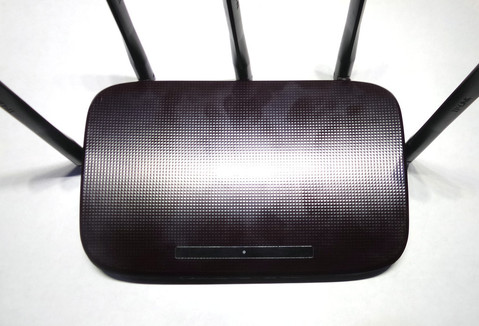

朋友淘汰的路由器，送我了。等有时间正好把家里的885N换掉。现在的路由器啊，天线越来越多。。。
再过几年天线会不会多的跟牙刷似的？

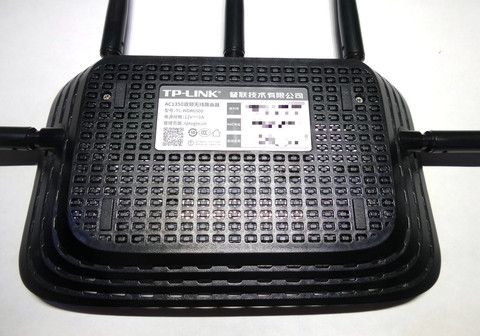

背面两个螺丝，大面积散热孔。



真想喷TP设计模具的。。。

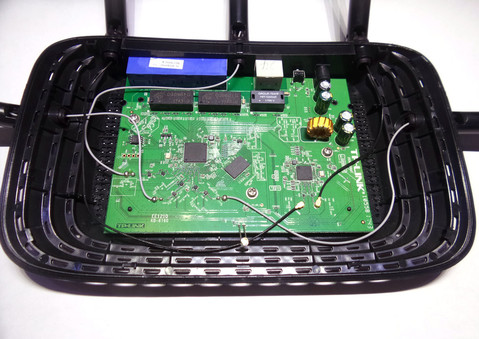

一个路由器，搞那么多卡扣。而且还超结实。。。
拆过好多TP的路由器，都是这样。。。

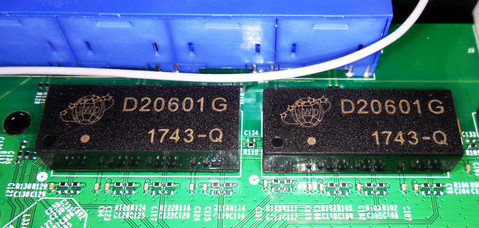

lan口网变。6500 V1版是千M的网口，如今到V7居然缩水到百M。。。

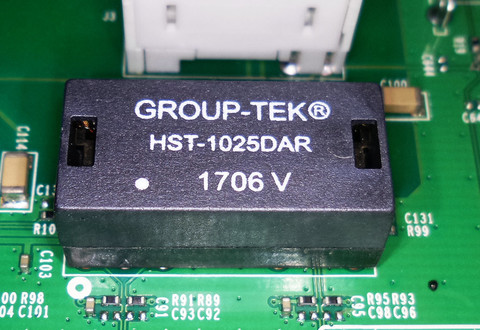

wan口网变。

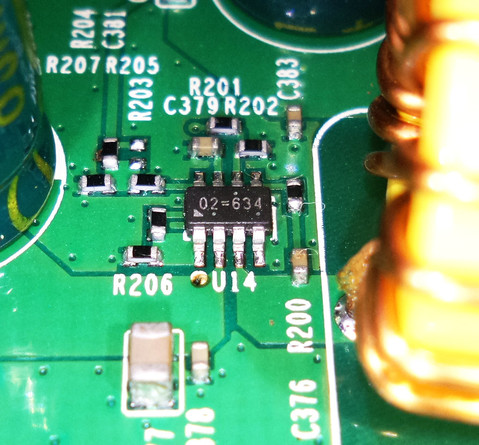

DC-DC

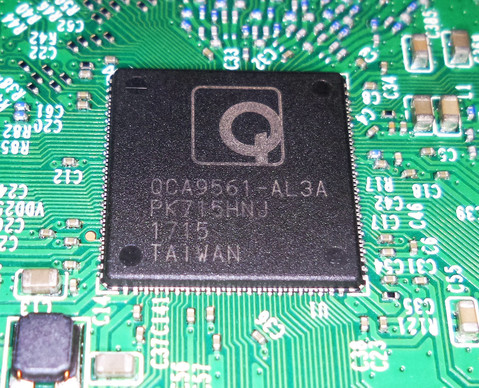

高通9561主控。

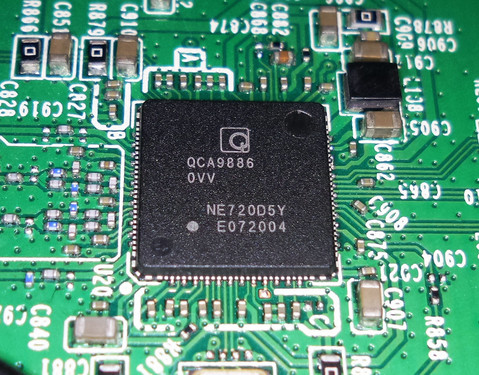

5G无线高通9886。

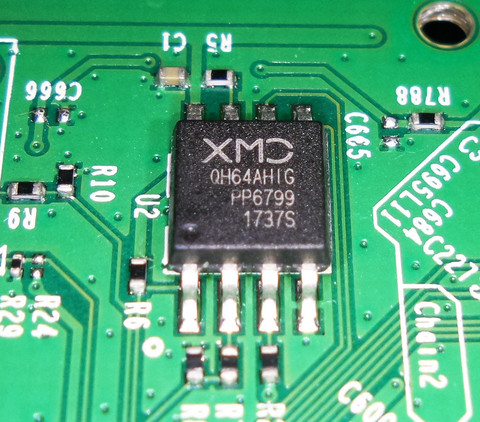

升邦 8M 存储。

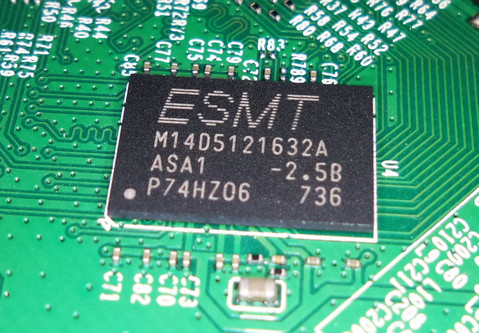

晶豪 64M DDR2

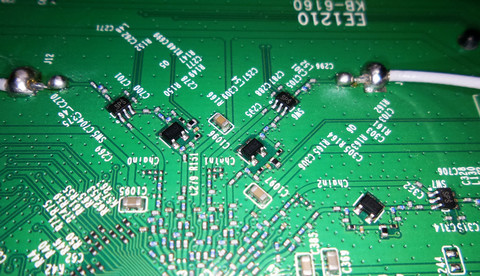

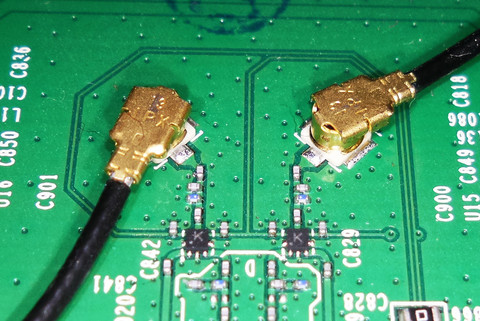

5G部分两根天线。

2.4G 3根天线。

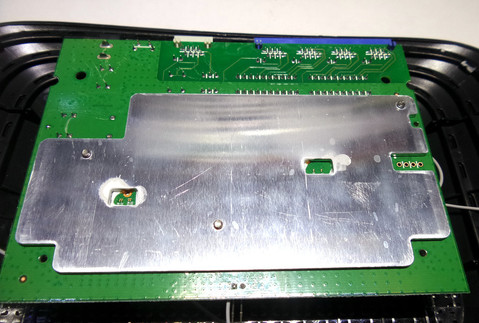

背面一张大铝板。

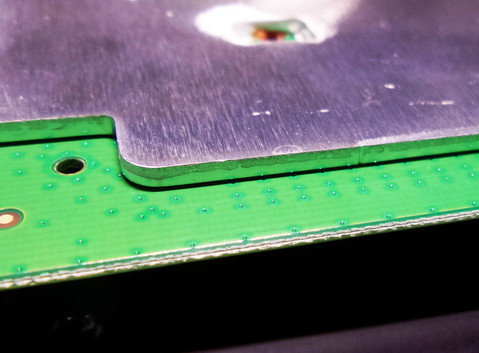

2mm的厚度可以称为铝板了。不然就叫铝片了~

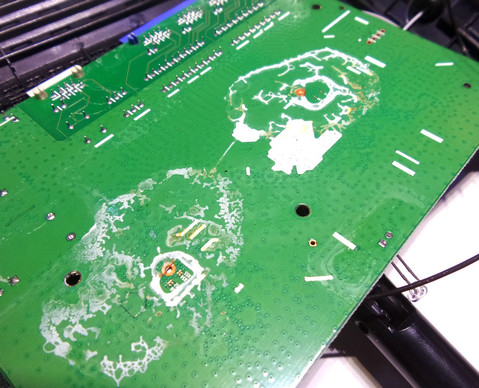

拆下铝板，导热硅脂全部干了。

清理好铝板和PCB上干掉的导热硅脂，重新涂硅脂。

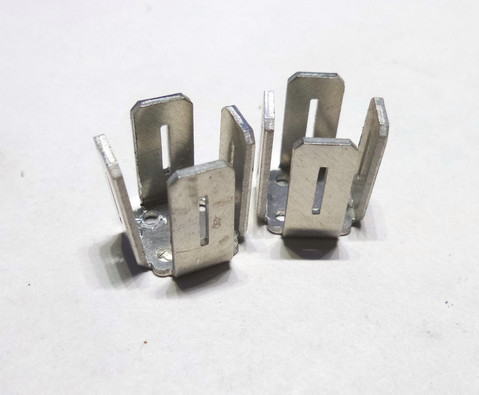

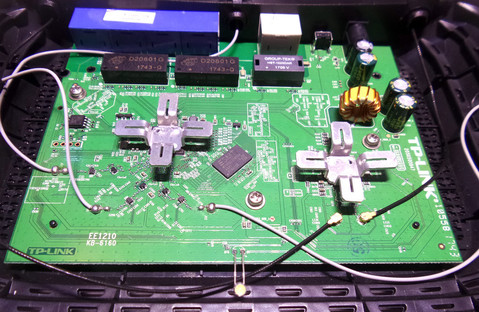

习惯性的给U和5G芯片粘上散热片。

这样可以安心一点了！
