自制fluke189万用表电流插孔保护套的简单方法

发表于：2020-9-21 13:33:13 4411
万用表
主题类别: 制作_改装
仪表品牌: 福禄克（Fluke）
显示方式: 四位半
型号或关键字: fluke 189

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
用过类似fluke189这类自带电流插孔误插入检测万用表的网友可能会遇到一个困扰，这类误插入检测是的插孔内部不是一整块金属孔，而是两半金属。表笔插入后两部分金属导通实现插入检测，但由于电流插孔用的很少，长期暴露在空气中，时间久了难免有可以导电的脏东西进入插孔，可能会导致万用表误检测认为有表笔插入，例如fluke189就会报“LEADS or FUSE”错误码，导致多个档位不能使用，我也碰到过此问题。
    最简单的解决方案就是给A和MA插孔加个保护帽，可是除了原厂哪里有这么合适的保护帽，寻思良久突然灵机一动。一般新的万用表笔都会有插口保护套，通常大家都会直接丢弃，谁没事会把表笔取下来再把插口保护套套上去！但是这个保护套并不能直接用在万用表的A和MA插口，因为直径太小，套不上。不过这东西都是塑胶材质的，是具有可塑性的，于是就开始了改造之路，简单描述如下：
   用比较粗的十字螺丝刀顶在插口保护套上，然后用热风桥加热保护套，保护套软了以后就一点一点往螺丝刀上顶进入，直到全部包在螺丝刀上。冷却后再取下来，试试看能不能套在A口，如果不行就再换一个更粗一点的螺丝刀继续此操作，直到正好合适能紧紧的套在A口。用图说明
以下程序自动插入未在内容中添加的图片或附件

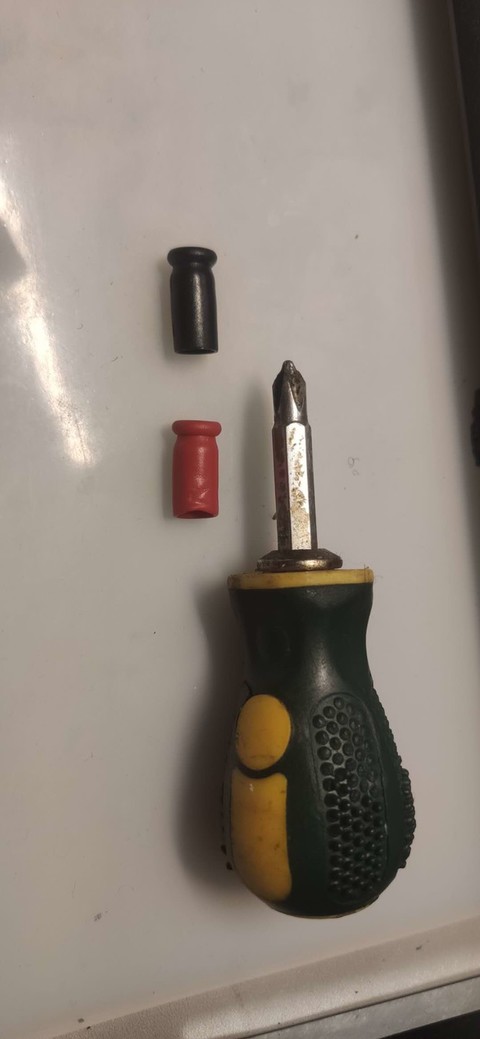

螺丝刀和插头保护套

螺丝刀和插头保护套

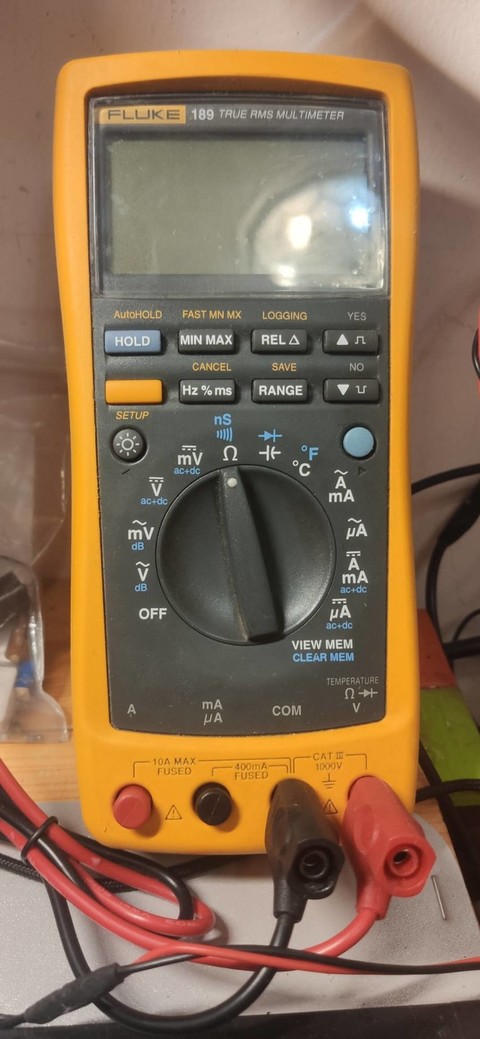

fluke189范例

fluke189范例
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（13）

星星123 数字精灵 2020-9-21 14:08:53
套套太小，属于分离小物件，很容易丢失，应该搞个活动的套套连在表上
2020-9-21 14:08:53 回复
liusfile 楼主     数字探长 2020-9-21 14:30:06
套的紧的话也没啥大问题，毕竟电流档位用的少，用完了马上再套上就好了，毕竟新的fluke87v和287也是原厂就配的套也是这种分离式的。要真正放心用的还是要向ty720，kew1062，dt4282那种档位和电流档保护盖联动的
2020-9-21 14:30:06 回复
人艰不拆 数字王者 2020-9-21 16:40:10
多谢分享
2020-9-21 16:40:10 回复
勇闯沙滩 数字大神 2020-9-21 18:38:12
万用表维修保养很重要，出现问题就不好办了。
2020-9-21 18:38:12 回复
chen131578 数字精灵 2020-9-21 19:58:27
套上不错，起码不用担心插错孔烧表。
2020-9-21 19:58:27 回复
5448 数字大师 2020-9-21 22:45:49
就像众仪新表一样，有个警示签贴着就可以了
2020-9-21 22:45:49 回复
liusfile 楼主     数字探长 2020-9-22 10:46:25
5448 发表于 2020-9-21 22:45
就像众仪新表一样，有个警示签贴着就可以了

这个方法也可以，不过如果不是极其细心的人过几天就不知道丢到哪里去了
2020-9-22 10:46:25 回复
散淡021 数字大神 2020-9-22 11:18:17
谢谢分享

我玩具表都用封箱带封了
要是我有189用胶封掉（玩笑），保险丝好买个玩具表
2020-9-22 11:18:17 回复
liusfile 楼主     数字探长 2020-9-22 12:31:56
散淡021 发表于 2020-9-22 11:18
谢谢分享

我玩具表都用封箱带封了

主要还不是为了那两颗保险，大不了烧了买个二手的也就二三十，主要是怕A/MA孔里进了污垢后报LEADS错误（好像安捷伦的U125x系列也有这样的问题），我上次出现这个问题后洗了好几天才彻底搞定，差一点就认为这个手上最贵的表彻底修不好了。
2020-9-22 12:31:56 回复
wgh1027 数字大神 2020-9-22 12:35:32
谢谢分享
2020-9-22 12:35:32 回复
散淡021 数字大神 2020-9-22 16:34:24
liusfile 发表于 2020-9-22 12:31
主要还不是为了那两颗保险，大不了烧了买个二手的也就二三十，主要是怕A/MA孔里进了污垢后报LEADS错误（ ...

我是用取样电阻测电流，直接测该用其它表
189真的该这样堵住（测电流不像测DCV要精度很高）
要我还是放家里玩，外出带块玩具表，外借是块“专用表“
2020-9-22 16:34:24 回复
liusfile 楼主     数字探长 2020-9-22 17:50:53
散淡021 发表于 2020-9-22 16:34
我是用取样电阻测电流，直接测该用其它表
189真的该这样堵住（测电流不像测DCV要精度很高）
要我还是放家 ...

你这样很好，永远不会烧表，只要采样电阻精度好，加上四位半表的毫安档精度高的话，测量电流精度也很不错。不过好的温漂小的大功率采样电阻本身价格也是不菲，看怎么选择了
2020-9-22 17:50:53 回复
布衣菜饭 数字斗士 2020-9-23 12:44:09
有些好点儿的表带有插孔提示 , 档位开关拨向哪儿 , 会相应的提示你该插哪两个孔 . 有的带有表笔插错告警功能
2020-9-23 12:44:09 回复
