安捷伦12xx系列表的红外联机方案

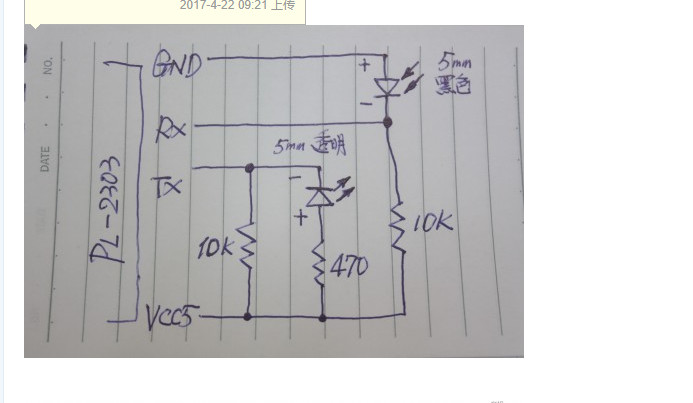

手头有一个fluke189的表，尝试按照旁边论坛的介绍（http://bbs.38hot.net/thread-213099-1-1.html）制作红外数据线，成功联机undefined。    最近又入了一台安捷伦的U1272A，拿到手发现固件是最初的1.30，尝试升级。按照一贯原则，能自己做数据线的绝对不买原装数据线，于是就尝试用原来制作的那条数据线连接U1272A，结果当然是不成功undefined。仔细分析了基础的红外串行协议方案，发现fluke189和U1272A都是USB转串口，数据无需编码直接驱动红外发射接收管，硬件方案应该通用的才对啊，为什么连不上呢？

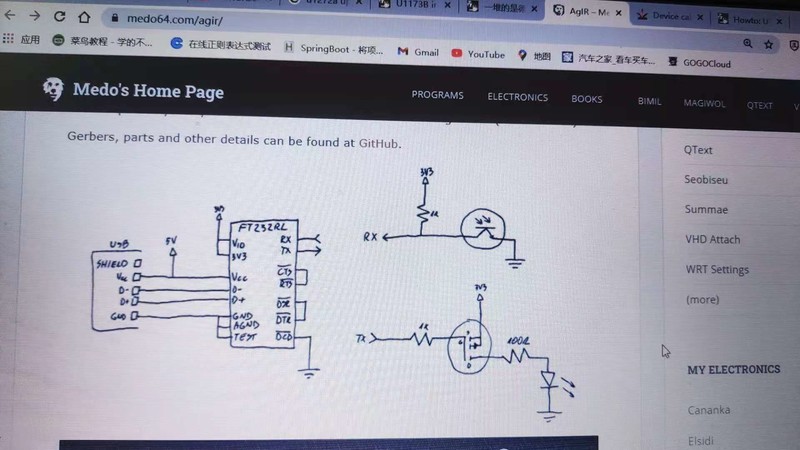

    后来用示波器连接U1272A主板上红外接收管的数据波形，发现确实能接收到红外串口数据，但是板上的红外发射管没有发射数据，也就是说收到数据了，但是MCU认为接收到的数据非法，所以不返回数据。24小时百思不得其解中，后来又仔细看了看板上红外接收管的数据波形，发现一个重要问题。数据波形本身看似没有问题，但是发现数据高电平OK，但是数据低电平只有1V，马上查了MCU（uPD78f0485）的数据手册，发现Vil必须小于0.2VDD（VDD为3.45v），明显不对啊，应该是数据低电平不达标。为什么不达标呢，感觉上应该是数据线上的发射管功率不够，无法让板上的红外接收管足够导通，所以才导致数据低电平不达标。按照这个思路，我又查了国外的论坛，发现一个网友自己制作的安捷伦数据线原理图，里面发射管的限流电阻只有100Ω，而本论坛介绍的fluke数据线限流电阻为470欧姆，果真不一样！于是马上修改了限流电阻，重新尝试后立马有效果，板上的红外接收管的低电平信号降到了0.4v，而且红外发射管的数据波形也有了。但是郁闷的是安捷伦的联机软件仍然报无法联机，想了半天决定测量一下红外数据线上的接收管数据波形，一测马上发现问题，波形不是标准的方波，而是有尖峰的不合格波形，国外网友的原理图中接收管的上拉电阻是1k，而我制作的上拉电阻是10k，会不会是这个问题？立刻动手更换，yeah~，相信大家都能猜到后来发生什么了undefinedundefined。
    改造后的数据线不仅能连接安捷伦的万用表，而且连接fluke189也同样好用，为造福坛友，特将此经历与众分享

谢谢分享

感觉手持表联机没多大用处！ 研究价值大于实际价值。哈哈  厉害

hc061218 发表于 2021-4-28 15:57
感觉手持表联机没多大用处！ 研究价值大于实际价值。哈哈  厉害

说的也对也不对，联机可以升级固件，这个绝对有用。能联机的手持表都不便宜，注定也是小众，应用场景也不会宽的，但能用到一两次也算值了

很好

谢谢分享

liusfile 发表于 2021-4-28 16:07
说的也对也不对，联机可以升级固件，这个绝对有用。能联机的手持表都不便宜，注定也是小众，应用场景也不 ...

289朋友也做的联机用的板子，他也升级了固件，好像也没啥明显变化。就不折腾了。

买了个u1232a 用楼主的方法成功升级固件 由 1.00 变成了3.00 版本，楼上的图红外接收管好像要反着接。我用的是1.6k 替换1k  。
