搞个ZVS电蚊拍

发表于：2021-4-2 19:18:04 2323
家电
行为类别: 改装_制作
家电类型: 电蚊拍
家电厂商: DIY自制
关键字: ZVS

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
开始绕组绕反了，5V输入电流0.9A，还在不断上升，输出二十多V。弄好之后输入0.25A，双向整流后两个电容加起来2700V
用的EE19磁芯，还能再绕一点点，搞个三文治结构效果应该更好。
搞了多次的经验：5V输入时初级起码4+4匝以上，3+3时空载0.45安左右，2+2直接拉爆2A电源
高压绕组边绕边涂用凡立水，用胶带绝缘太占空间，变比绕不大。不做绝缘必击穿。
淘宝最好参数是4000V，4W功率，用ZVS功率不用愁，可惜现在电压还不太够

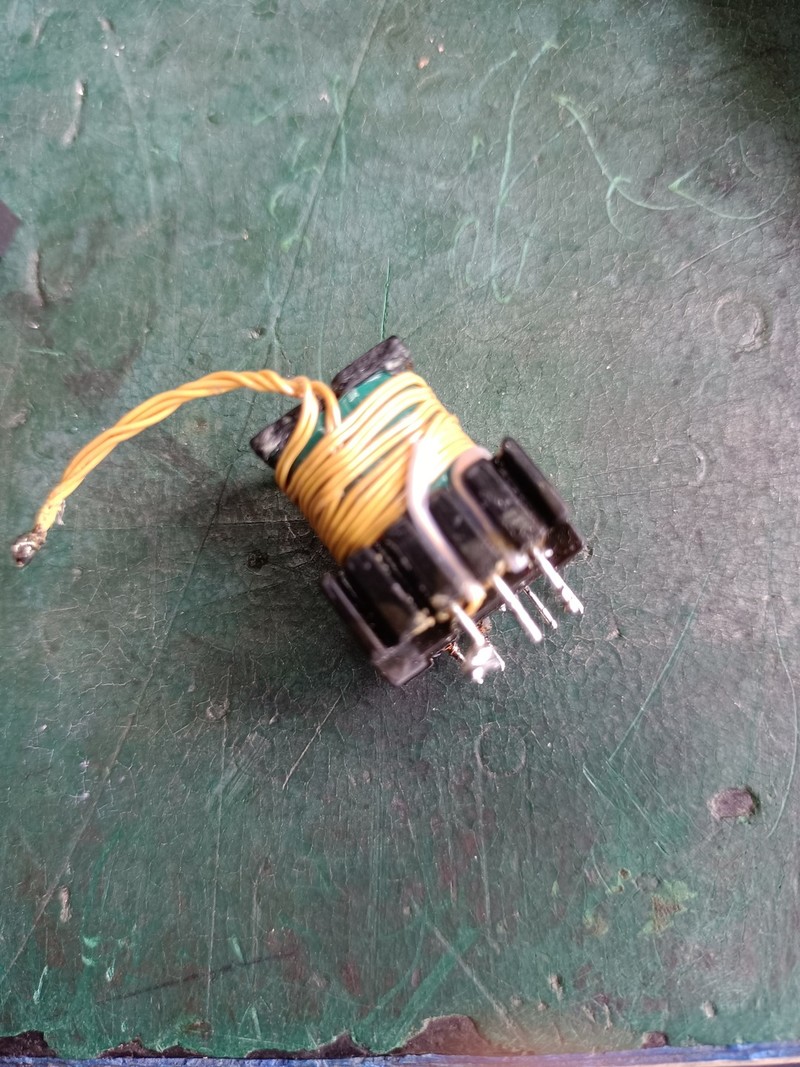

图为绕错了的变压器
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（9）

13912217676 数字巨人 2021-4-2 20:38:32
这玩意万用表好像测量不了电压，我曾打坏一个表。
2021-4-2 20:38:32 回复
wgh1027 数字大神 2021-4-2 20:45:52
不错不错
2021-4-2 20:45:52 回复
无极 楼主     数字梦想家 2021-4-2 22:44:41
13912217676 发表于 2021-4-2 20:38
这玩意万用表好像测量不了电压，我曾打坏一个表。

电阻分压就好了，普通表只能量到1000V
2021-4-2 22:44:41 回复
喜欢就好 数字精灵 2021-4-9 00:17:33
谢谢分享！
2021-4-9 00:17:33 回复
bmyili 数字小子 2021-4-21 15:04:12
谢谢分享
2021-4-21 15:04:12 回复
乐在其中110 数字精灵 2021-4-22 14:57:06
2021-4-22 14:57:06 回复
乐在其中110 数字精灵 2021-4-22 14:58:37
字体太小了，版主能把字体调大点好吗?
2021-4-22 14:58:37 回复
wgh1027 数字大神 2021-4-22 21:50:02
乐在其中110 发表于 2021-4-22 14:58
字体太小了，版主能把字体调大点好吗?

可以放大看吧
2021-4-22 21:50:02 回复
T8468 数字小子 2021-4-30 21:01:58
本帖最后由 T8468 于 2021-4-30 21:05 编辑

你这是推挽电路电路吗,直接反激不就方便,想圈数少只能是用外信号源,不过好像也要两三圈的升压才高,ZVS是高端玩法,很想看看
2021-4-30 21:01:58 回复
