鸿昌DT9205N万用表坏了5.1没事想修复一下想修复一下

发表于：2021-5-3 22:36:55 3760
万用表
主题类别: 维修
仪表品牌: 其它品牌
显示方式: 三位半
型号或关键字: 鸿昌DT9205N万用表

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
个天没事，找出了二十年前50几元钱买的一块鸿昌DT9205N万用表不能开机，拆开看看修着打发时间，也不知是什么坏了，那位师傅有一样的表没有，有的话可以一起讨论一下，有的大师也可以分享一下你的技术让我的废表能修好，好有个念想，万分感谢师傅们能指点指点
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（17）

yangsen 数字大师 2021-5-3 22:46:59

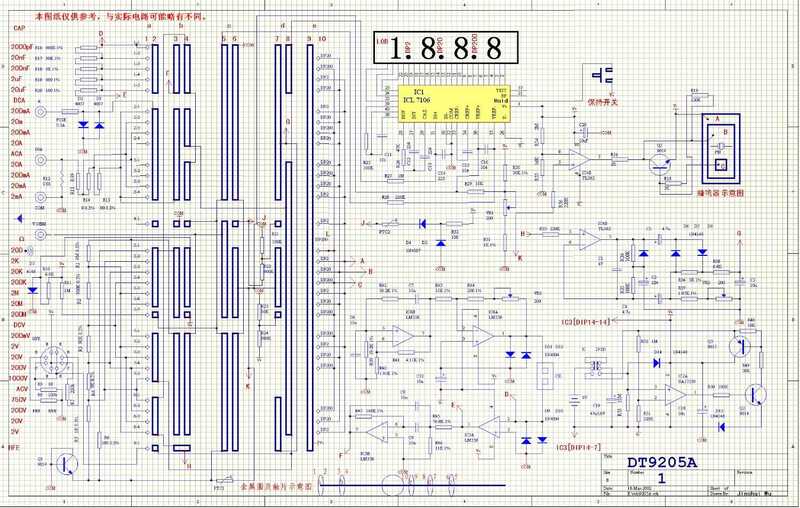

修理过一块不能开机的VC9205，是做电源开关的pnp三极管开路换了就好了。像这种用用7106方案的表一般比较好弄，资料也多，找个9205的电路图看看
2021-5-3 22:46:59 回复
勇闯沙滩 数字大神 2021-5-4 06:20:56
我有个鸿昌DT9205N万用表，也是坏了不能开机，经检查此表进过水。先把7106的电源负极（不接开关的26脚）测是通的，正极一脚不通，电源开关进过水坏了，换后就好使了。


2021-5-4 06:20:56 回复
勇闯沙滩 数字大神 2021-5-4 08:50:19

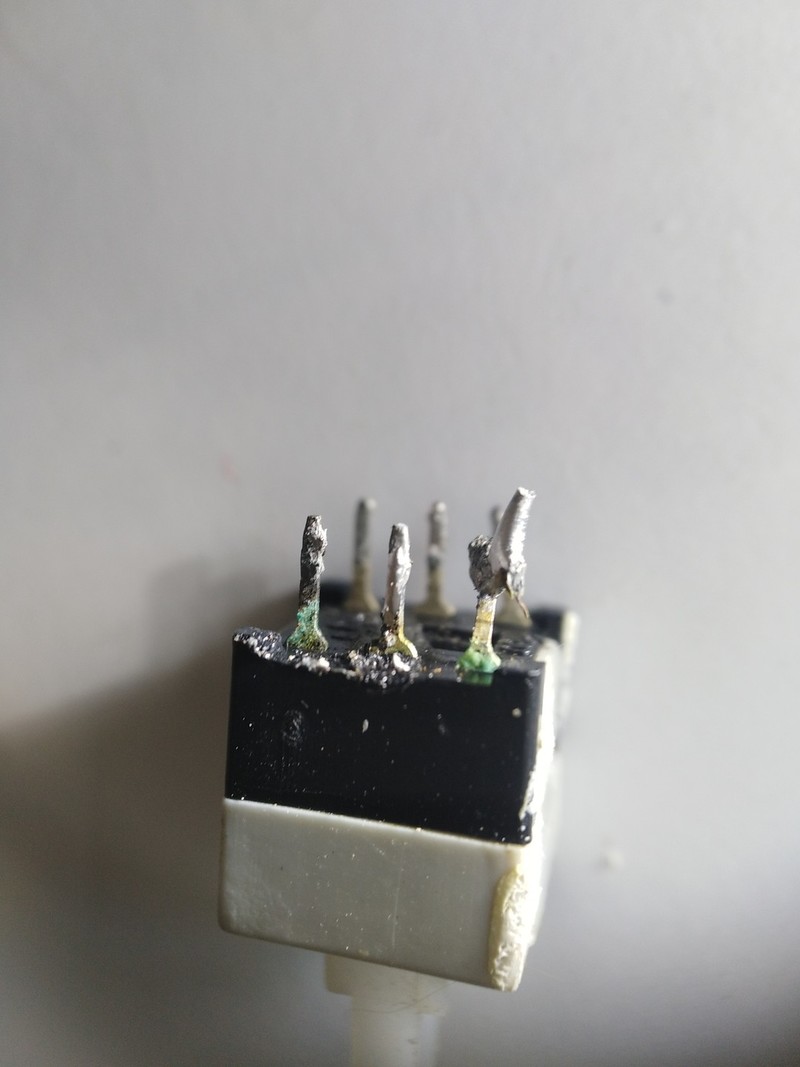

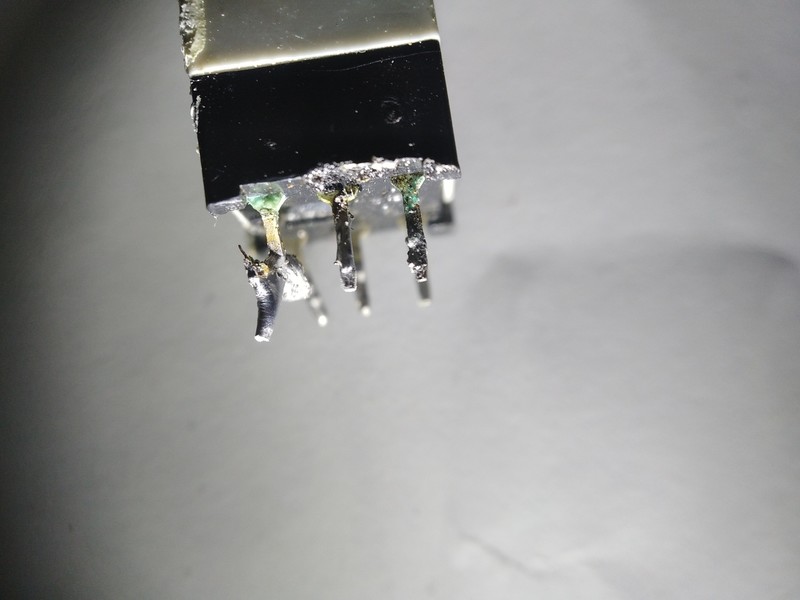

IMG_20210418_090612.jpg IMG_20210418_090845.jpg
电源开关里面也不通了。
2021-5-4 08:50:19 回复
喜太狼 数字小子 2021-5-4 08:50:47
自己找资料就当玩具摆弄吧！这个表寄修不划算，没有价值
2021-5-4 08:50:47 回复
wgh1027 数字大神 2021-5-4 15:39:17
问题太简单了吧
2021-5-4 15:39:17 回复
wgh1027 数字大神 2021-5-4 15:40:38
答案很复杂
2021-5-4 15:40:38 回复
wgh1027 数字大神 2021-5-4 15:42:25
参考参考
2021-5-4 15:42:25 回复
杜忠乐 楼主     数字斗士 2021-5-4 18:57:43
不是价值是情怀
2021-5-4 18:57:43 回复
杜忠乐 楼主     数字斗士 2021-5-4 19:38:23

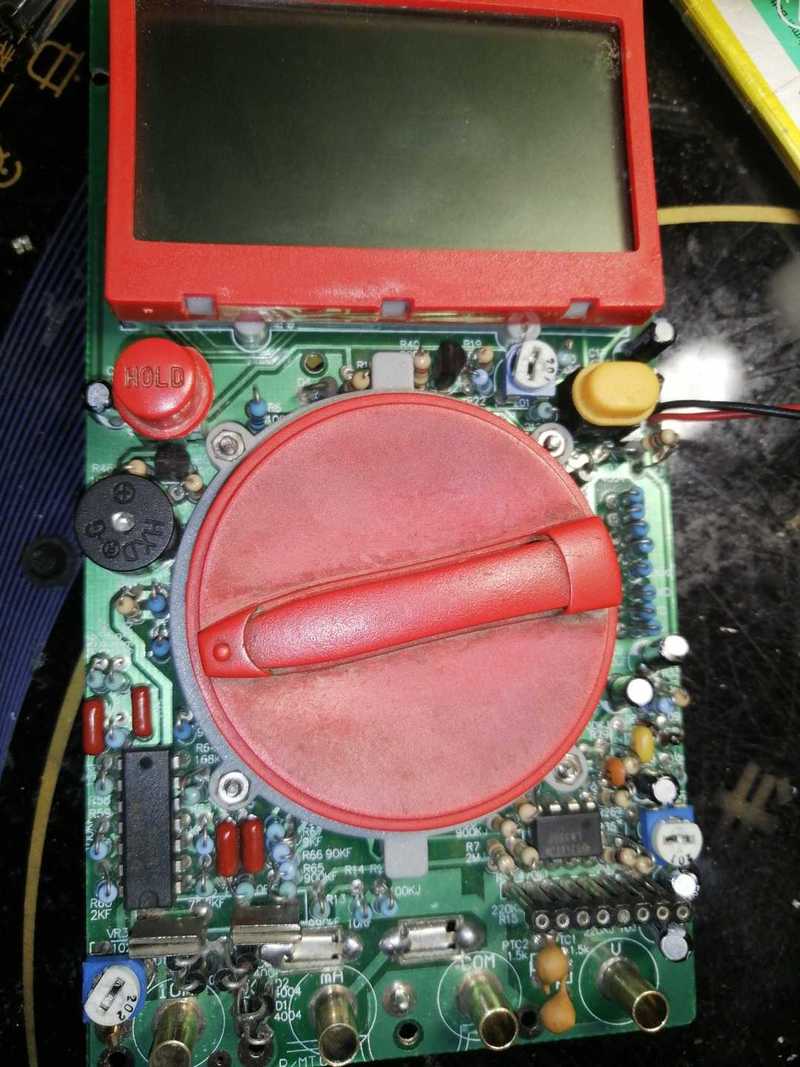

这是拆机图
2021-5-4 19:38:23 回复
杜忠乐 楼主     数字斗士 2021-5-4 19:41:40

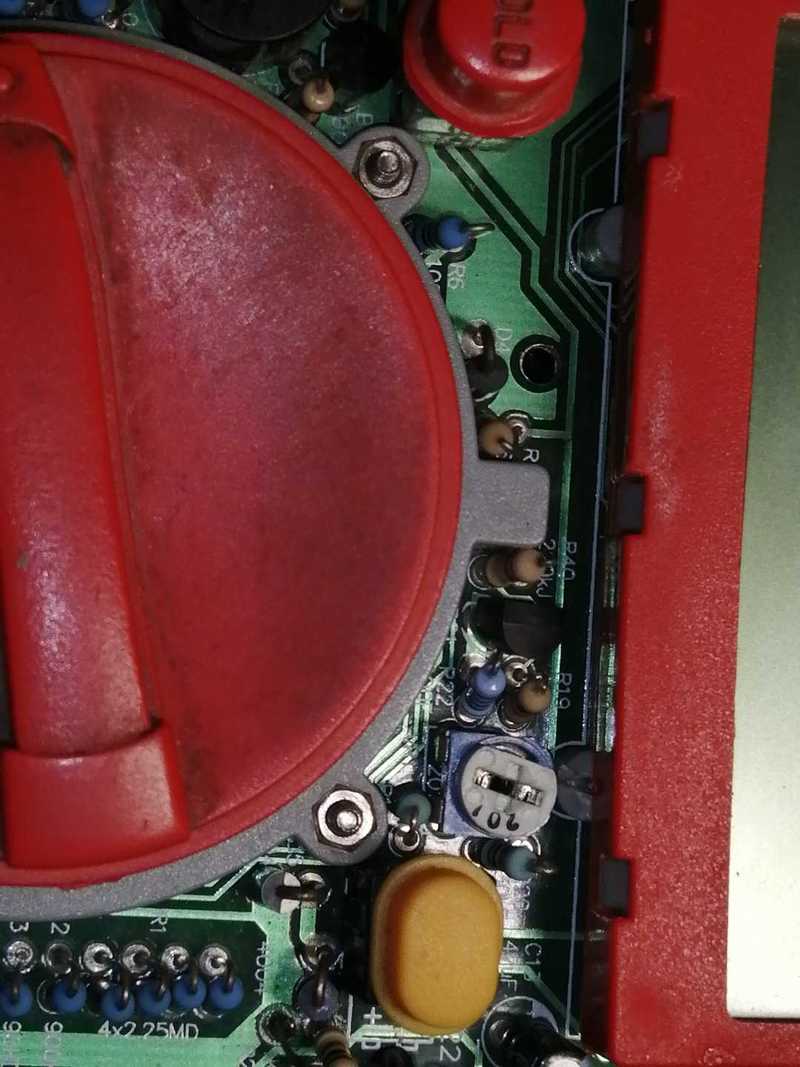

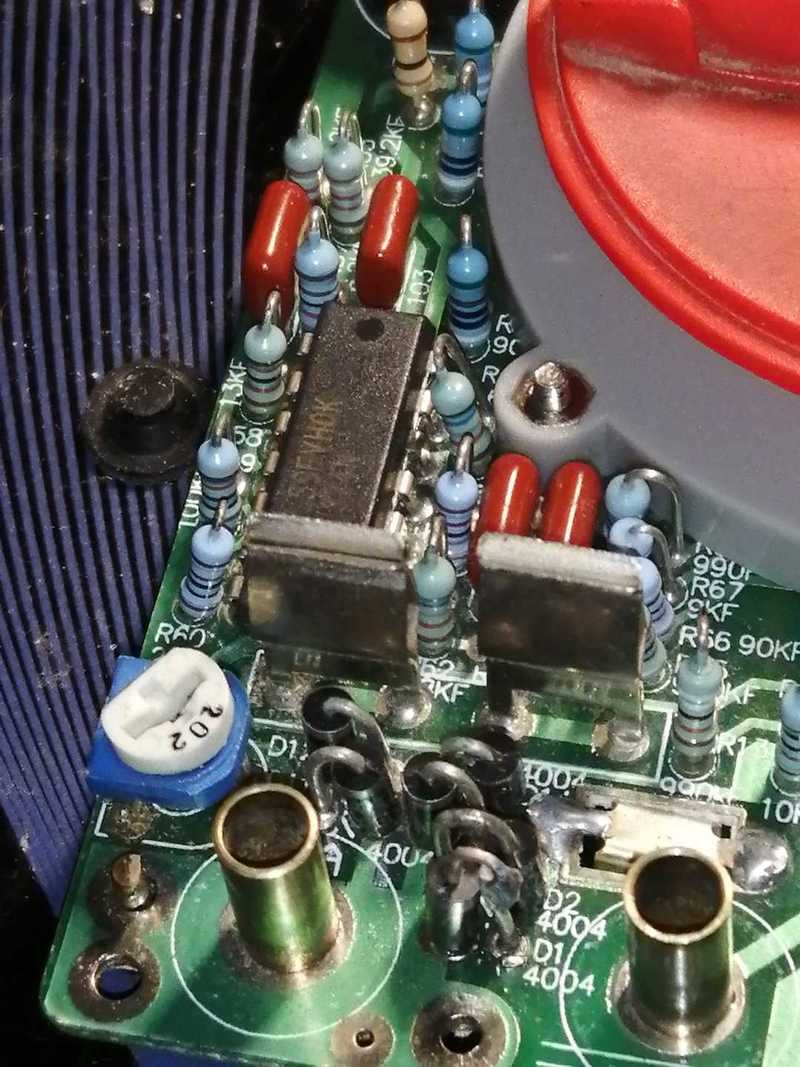

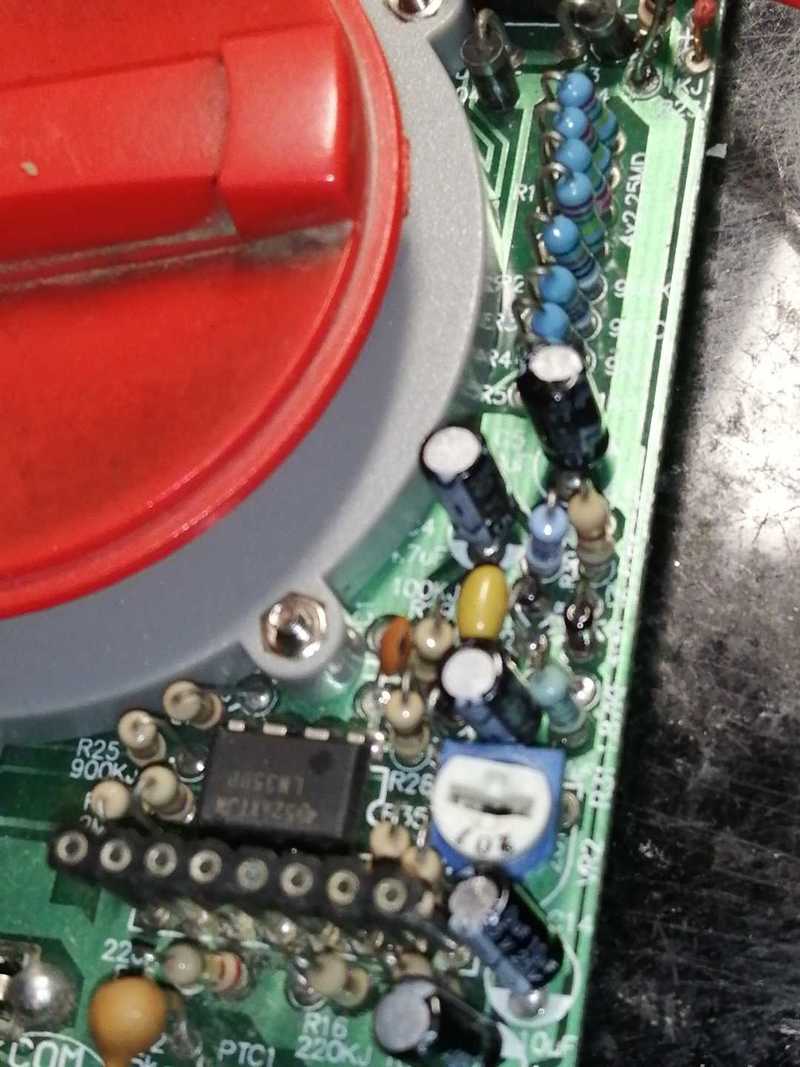

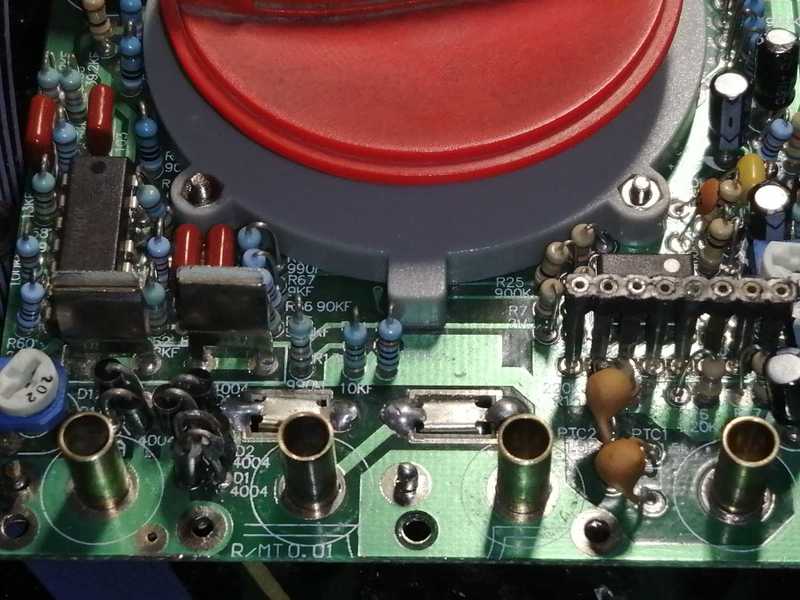

这是拆机图 1620128405571.jpg
以下程序自动插入未在内容中添加的图片或附件
2021-5-4 19:41:40 回复
虫虫乙 数字斗士 2021-5-4 21:55:19
楼主的表修好了吗？
2021-5-4 21:55:19 回复
hc061218 数字王者 2021-5-4 22:55:03
先查供电  参考7106芯片 查一下，芯片供电站供电引脚是否正常，然后测量V+和com引脚之间，正常应该是2.8-3.2V之间，然后测量基准电压引脚，基准电压应该是100 mv，另外还要查一下表的工作电流！，，，，最后再检查一下屏幕和导电胶条
2021-5-4 22:55:03 回复
杜忠乐 楼主     数字斗士 2021-5-5 11:14:38
hc061218 发表于 2021-5-4 22:55
先查供电  参考7106芯片 查一下，芯片供电站供电引脚是否正常，然后测量V+和com引脚之间，正常应该是2.8-3. ...

谢谢大师我检测一下
2021-5-5 11:14:38 回复
杜忠乐 楼主     数字斗士 2021-5-5 18:47:54
勇闯沙滩 发表于 2021-5-4 06:20
我有个鸿昌DT9205N万用表，也是坏了不能开机，经检查此表进过水。先把7106的电源负极（不接开关的26脚）测 ...

大师能发档位的拨片盘看下吗
2021-5-5 18:47:54 回复
杜忠乐 楼主     数字斗士 2021-5-6 13:15:14
又是电容档不能测量，别的都可以测量{:9009:}
2021-5-6 13:15:14 回复
杜忠乐 楼主     数字斗士 2021-5-6 13:18:07
杜忠乐 发表于 2021-5-6 13:15
又是电容档不能测量，别的都可以测量{:9009:}

别得档位都修好了，就是电容档不行。今年电容档是我的克星
2021-5-6 13:18:07 回复
杜忠乐 楼主     数字斗士 2021-5-16 11:42:49

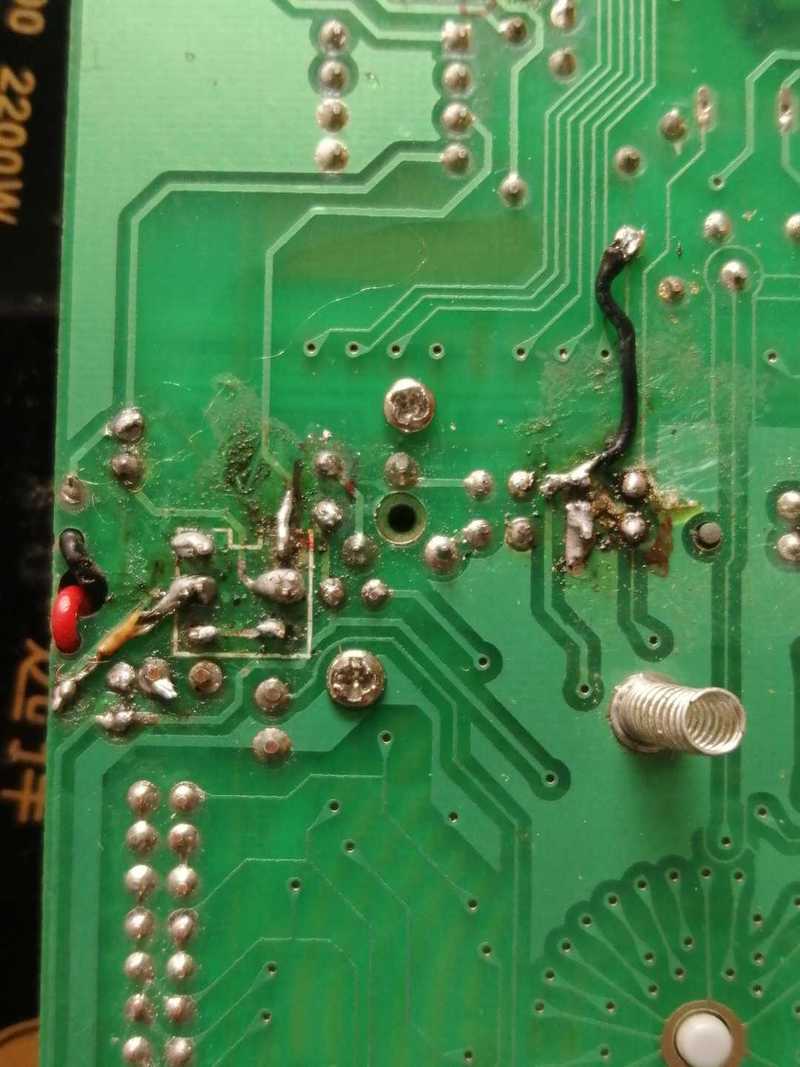

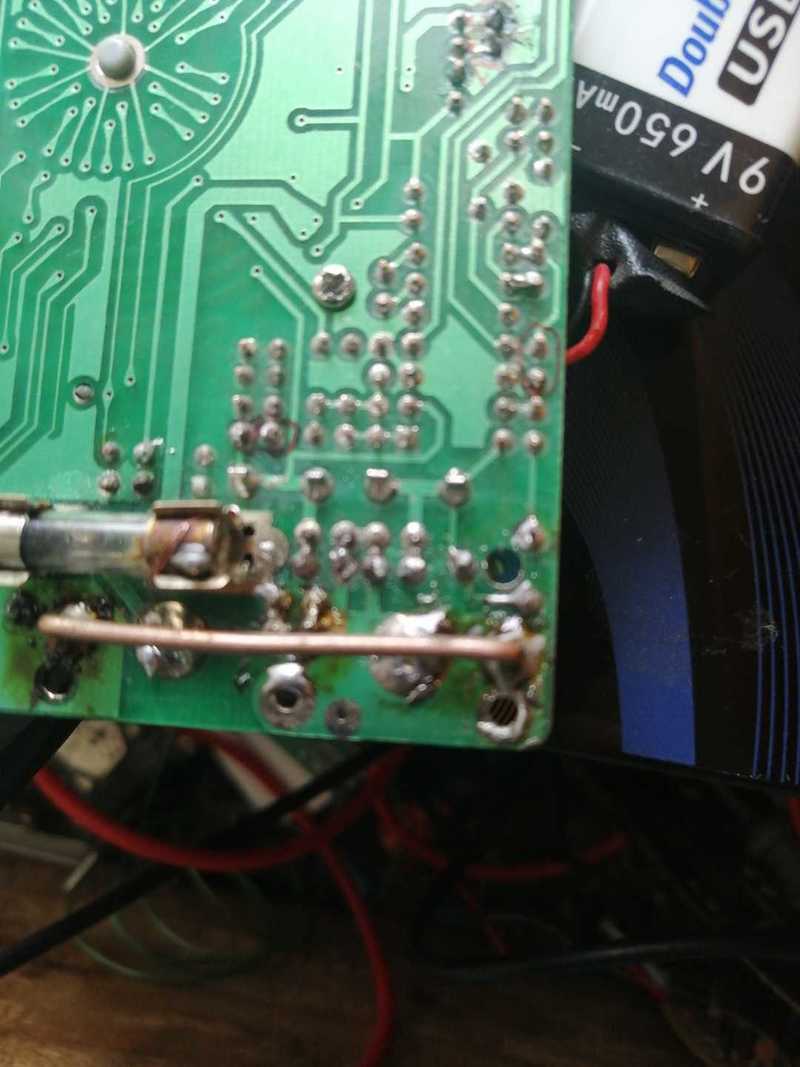

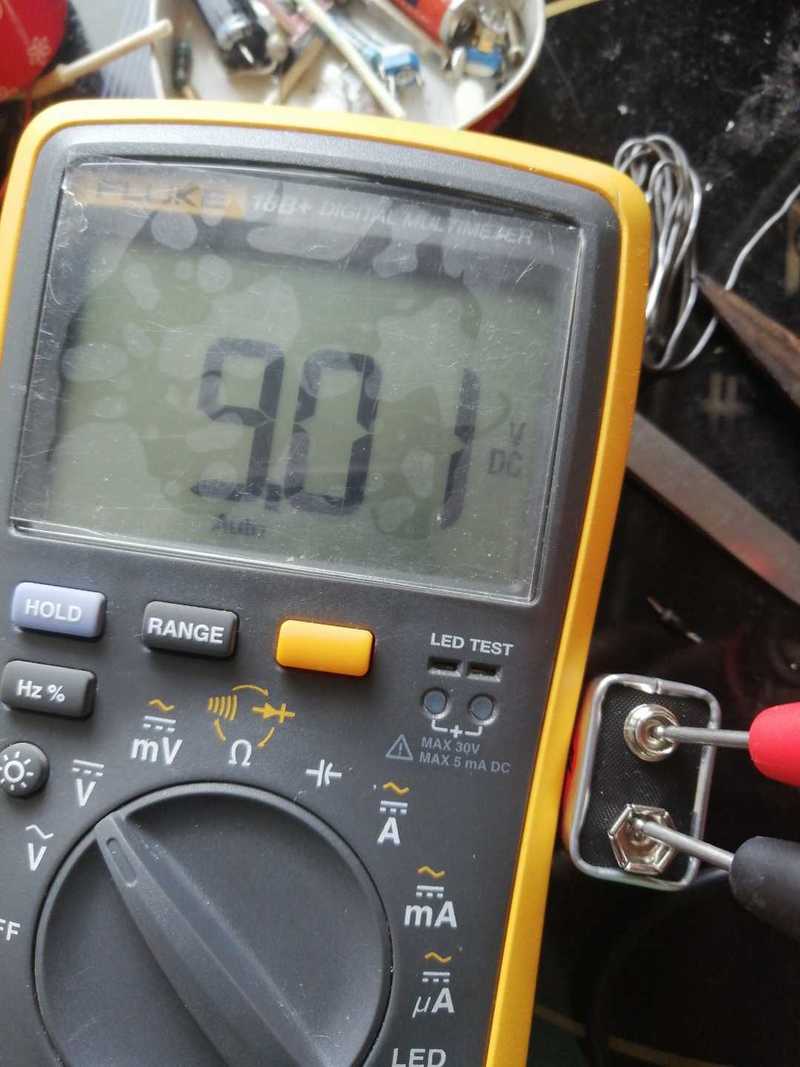

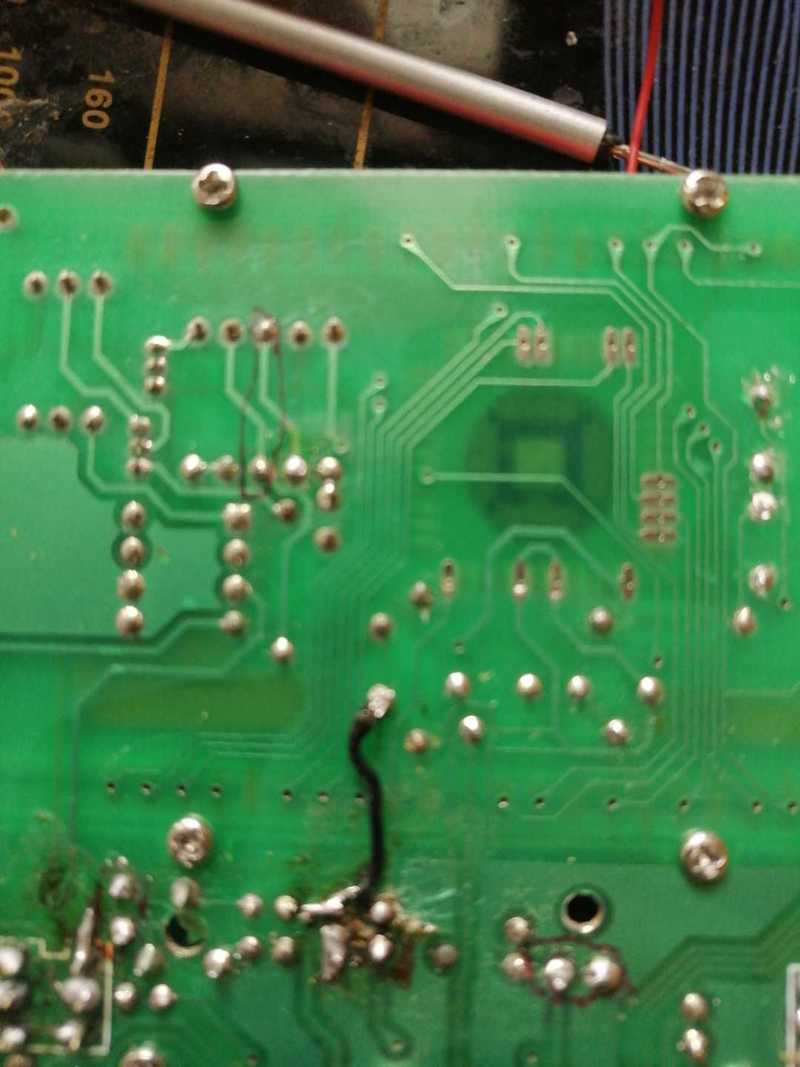

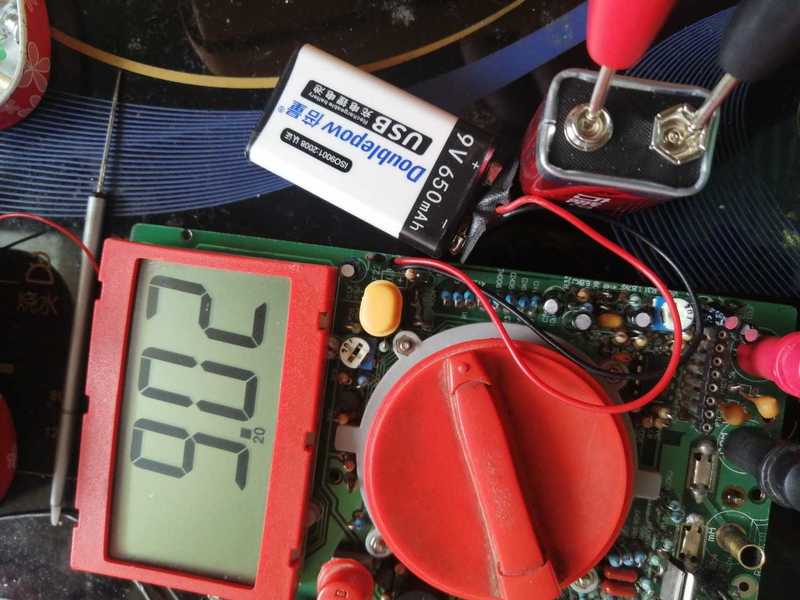

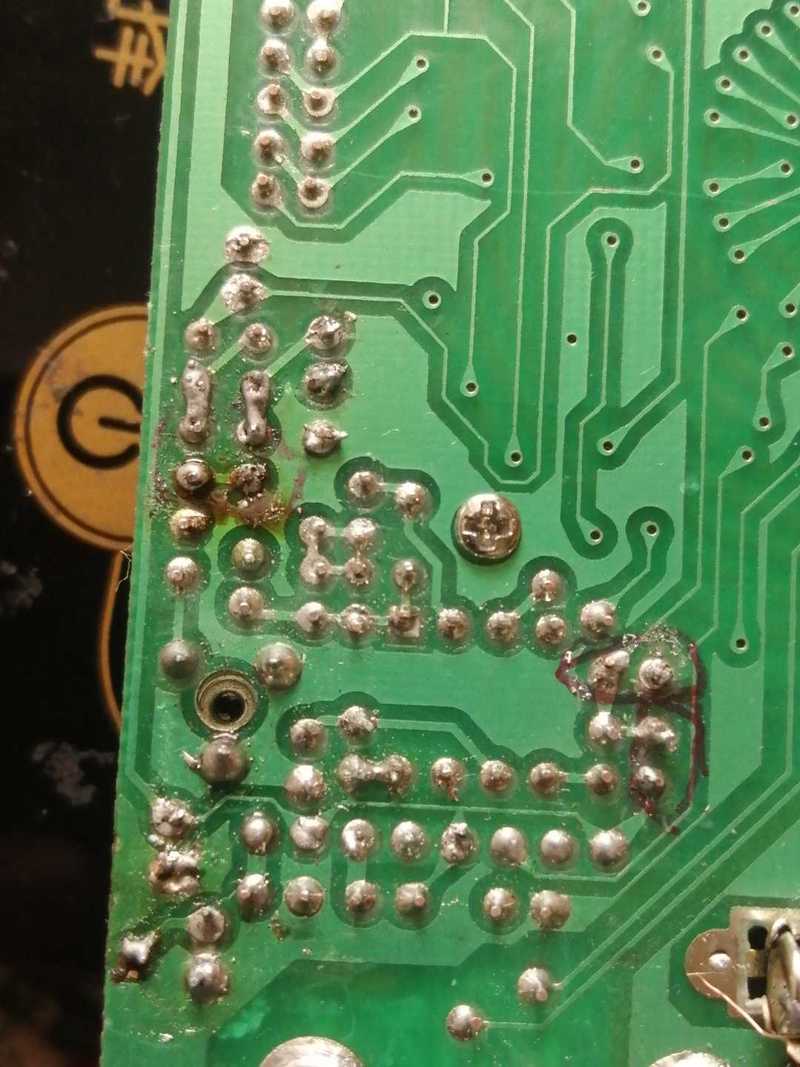

没事的修一下问题太多换了不小一电阻和一个三极管，但电容档测量不行没反应
以下程序自动插入未在内容中添加的图片或附件
2021-5-16 11:42:49 回复
