求助：电池组并联电压表头烧坏两个

有一个三串两并的12.6V锂电池组，直接在电池组输出正负极上并联了一个电压表头用于实时观察电压，电池组是供双775电机使用的（启动电流应该很大），第1次烧掉时没注意看，以为是表头质量不行，换了一个表头又烧掉了（这次观察到：电机启动瞬间表头晃了一下就什么都不显示了）。本人小白，特请教大家什么原因，怎么杜绝在烧电压表头呢？

不是电流大烧的吧，你是否把表并在电机上，开机显示电压，关键不显示对吧。如果是这样，那就是被关机后的电机电感的感应高压烧坏的。

wgsd 发表于 2021-5-13 21:09
不是电流大烧的吧，你是否把表并在电机上，开机显示电压，关键不显示对吧。如果是这样，那就是被关机后的电 ...

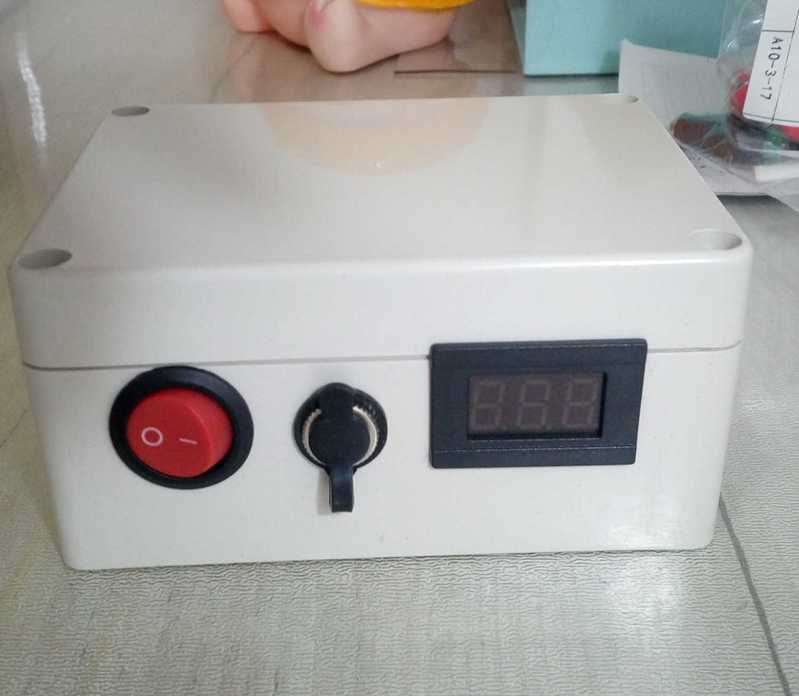

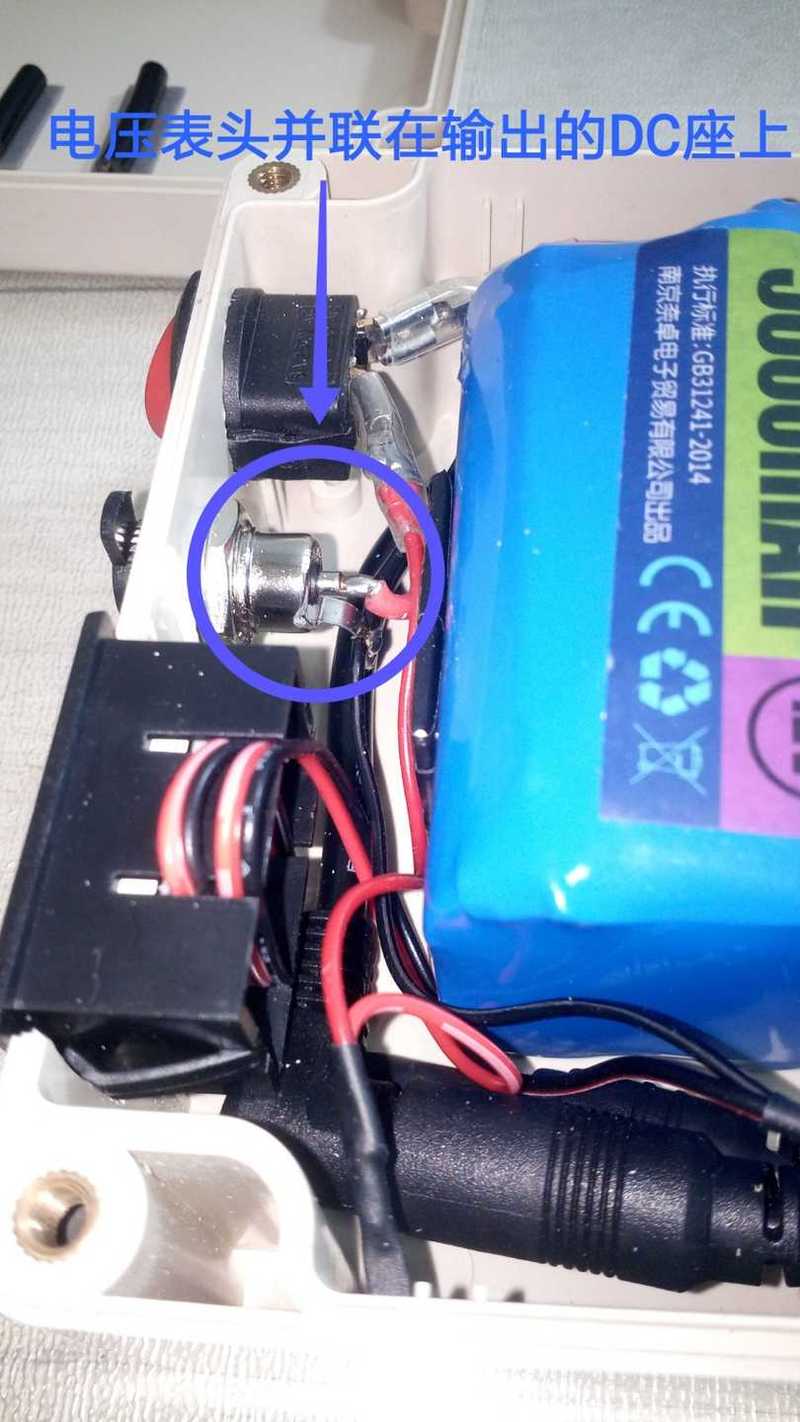

上传了两张图片，电压表头就是直接并联在输出端的DC座上。

海纳百川丶弎 发表于 2021-5-14 18:12
上传了两张图片，电压表头就是直接并联在输出端的DC座上。

输出正极我串了一个开关，开关开电压表就显示，开关关电压表就关闭。

海纳百川丶弎 发表于 2021-5-14 18:12
上传了两张图片，电压表头就是直接并联在输出端的DC座上。

开关切断（关闭）输出端是否就没有输出了，电压表也不显示对吧。输出端连接电机对吧。
如果是这样，那不就是电压表并在电机上吗。

电压表也不耗电，直接并在电池上就没有事了。

如果不想电压表耗电，那就再给电压表加一个开关，总之，电压表不能并在输出端上，因为输出端上接着电机。

电机端子应该并联一个1N4007吧？这表头应该是感应电势烧坏的

加个尖峰吸收电路？

在电压表头上加个滤波电容

学习了，总结经验。

wgh1027 发表于 2021-5-14 22:47
在电压表头上加个滤波电容

就是在电压表头正负极并联一个电容是吧？35V470uf的可以吗？

海纳百川丶弎 发表于 2021-5-18 19:31
就是在电压表头正负极并联一个电容是吧？35V470uf的可以吗？

你还是没烧够啊，470uF无极电容好找吗？如果是有极性电解电容，那么开关关断时电机输出的是反压，有极性电解电容能承受吗？
另外，你的表头估计不是自带电源，如果相万用表那样有自己独立的电源，应该也不存在烧表的问题，如果是由电机同一电源供电，那么电机输出反压时，可能难逃一劫。
如果你非要把表头并在电机上，最好还是在电机上并一个功率较大的反向二极管。

wgsd 发表于 2021-5-18 20:49
你还是没烧够啊，470uF无极电容好找吗？如果是有极性电解电容，那么开关关断时电机输出的是反压，有极性 ...

哦哦！说的极是，谢谢指点。还要请教一下：二极管用什么型号的适合？

海纳百川丶弎 发表于 2021-5-19 10:40
哦哦！说的极是，谢谢指点。还要请教一下：二极管用什么型号的适合？

这个与你的电机大小有关，你可用3A、6A的试一下，耐压最好大于400V以上。开关几次电机，如果二极管没有损坏就可以并表了，如果二极管烧坏了，就得用更大电流的二极管。
不知你的电机是干什么用的，这种接二极管的办法，就等于关闭电机时，二极管短路电机，就是给电机急刹车。
二极管接反了会把电池的电放光，或者烧坏二极管。
其实最好的办法就是表接电池上，表再加个小开关，就和汽车一样，打开钥匙，仪表通电，打火启动电机通电，然后关闭启动电机。这样和仪表不发生关系。而且不开电机也可打开表开关，看看电池电压还有多少。

wgsd 发表于 2021-5-19 16:40
这个与你的电机大小有关，你可用3A、6A的试一下，耐压最好大于400V以上。开关几次电机，如果二极管没有损 ...

好的，非常感谢！

电表启动瞬间差生的反电动势烧坏的，电机上加吸收电路

13912217676 发表于 2021-5-14 19:52
电机端子应该并联一个1N4007吧？这表头应该是感应电势烧坏的

感觉也是
