小白请教：开关电源输出端能接电池给设备供电吗

发表于：2022-2-12 20:02:46 3270
电子电路
技术类别: 其它
关键字: 开关电源

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

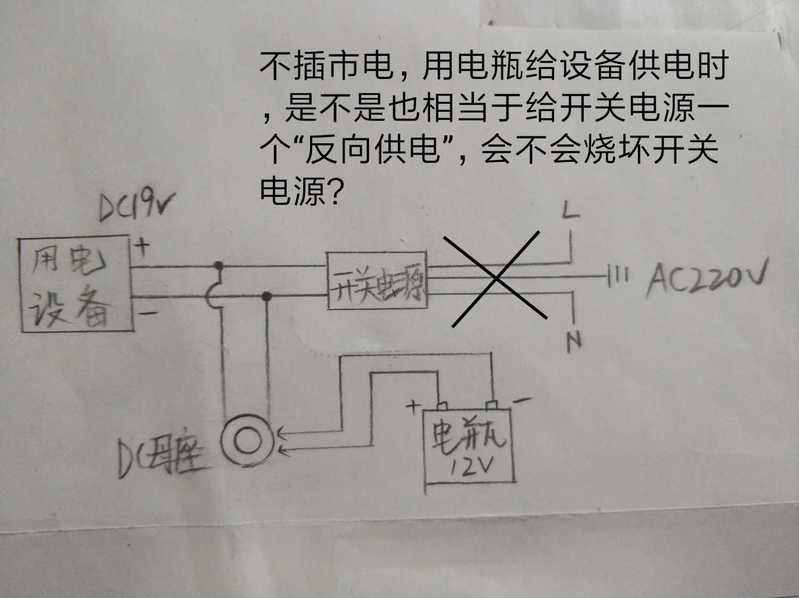

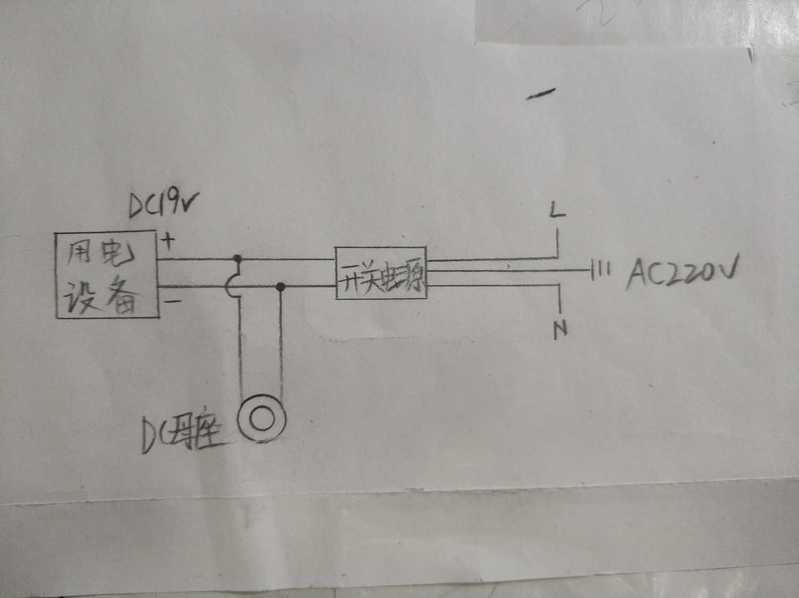

如图：用开关电源给设备供电，想预留一个DC插座，当停电或外出时可以外接电池组给设备供电。像图中那样在开关电源输出端直接并联预留个插座可以吗？这样电池供电时会不会烧了开关电源？如果不行，需要怎么改动一下呢？请各位坛友指点，谢谢！
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（18）

atz123 数字王者 2022-2-12 20:38:20
原理上能行吧！但是否应该考虑一下停电后，电池与开关电源的隔离？
2022-2-12 20:38:20 回复
kyhwhb 数字大神 2022-2-12 20:57:54
DC19V，如12V电瓶长期在线会过充吧
2022-2-12 20:57:54 回复
海纳百川丶弎 楼主     数字探长 2022-2-12 21:11:07
巍巍兴安 发表于 2022-2-12 20:57
DC19V，如12V电瓶长期在线会过充吧

用电瓶时就不用市电了，电瓶是在不接市电时临时插上用的，用完就拔掉了。我是不知道这样外接电瓶供电时会不会给开关电源一个“反向电压、电流”之类的烧坏开关电源。
2022-2-12 21:11:07 回复
喜欢就好 数字精灵 2022-2-12 21:48:39
输出19V不能给12V电瓶充电.
2022-2-12 21:48:39 回复
mvwz24029819 数字精灵 2022-2-12 22:08:55
做下隔离比较安全
2022-2-12 22:08:55 回复
人生涅槃 数字斗士 2022-2-12 22:51:35
你担心的问题可以加个防倒流的二极管即可，只让电流往一个方向流，但是19V不能给12V的充电电池受不了，电源与电池之间加充电装置，然后继电器控制开关电源没电时由电池供电
2022-2-12 22:51:35 回复
zhangwj98 数字精灵 2022-2-13 10:21:30
关注开关电源和电池之间问题
2022-2-13 10:21:30 回复
表述 数字精灵 2022-2-13 11:05:11
根据你的使用情况，只需加一个防倒灌二极管就行了。
2022-2-13 11:05:11 回复
海纳百川丶弎 楼主     数字探长 2022-2-13 16:51:25
表述 发表于 2022-2-13 11:05
根据你的使用情况，只需加一个防倒灌二极管就行了。

3A电流，压降尽量小的用什么型号二极管适合呢？
2022-2-13 16:51:25 回复
13912217676 数字巨人 2022-2-13 18:37:16
SB5200可以用，不过用理想二极管效果会更好
2022-2-13 18:37:16 回复
雨霖铃 数字小子 2022-2-13 21:16:22
如不插市电时完全可以直接用电瓶通过dc插座给设备供电，不会发生你说的反充电。但来电时你必须先拔掉这个dc插座才能通电，
2022-2-13 21:16:22 回复
佳维 数字精灵 2022-2-14 10:05:14
将开关电源电压调至14V，平时电瓶处于浮充电状态，停电时电瓶给设备供电，开关电源本身就有二极管，不会倒灌
2022-2-14 10:05:14 回复
wgsd 数字大神 2022-2-24 09:02:06
电源不怕倒灌，给电池插座加个肖特基二极管，防止电源给电池过充。这样电池和电源可以同时使用，拔下电源插头电池自动供电，插上电源插头二极管自动切断电池供电。
2022-2-24 09:02:06 回复
海纳百川丶弎 楼主     数字探长 2022-2-24 22:47:50
wgsd 发表于 2022-2-24 09:02
电源不怕倒灌，给电池插座加个肖特基二极管，防止电源给电池过充。这样电池和电源可以同时使用，拔下电源插 ...

意思是不是在电池插座正极线上串个二极管，不让开关电源电流流入电池这边？那么用什么型号二极管适合呢？
2022-2-24 22:47:50 回复
dmlcn 数字奇才 2022-3-7 16:20:31
用一个220V的小型继电器切换比较保险。
2022-3-7 16:20:31 回复
wgsd 数字大神 2022-3-7 18:48:50
海纳百川丶弎 发表于 2022-2-24 22:47
意思是不是在电池插座正极线上串个二极管，不让开关电源电流流入电池这边？那么用什么型号二极管适合呢？ ...

是的，就是在电池正极串，最好用肖特基二极管，降压小，管的标称电流要大于你的设备豪电量。开关电源一般都是肖特基二极管，用你开关电源一样的输出整流管即可。
2022-3-7 18:48:50 回复
yejunan 数字探长 2022-10-23 12:27:59
开关电源上用的肖特基二极管就很好用，10100，20100都很好用
2022-10-23 12:27:59 回复
atz123 数字王者 2022-10-23 20:29:54
有个防倒灌电路
2022-10-23 20:29:54 回复
