搞个ZVS电蚊拍

发表于：2021-8-6 21:33:45 2494
家电
行为类别: 改装_制作
家电类型: 电蚊拍
家电厂商: DIY自制
关键字: ZVS

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

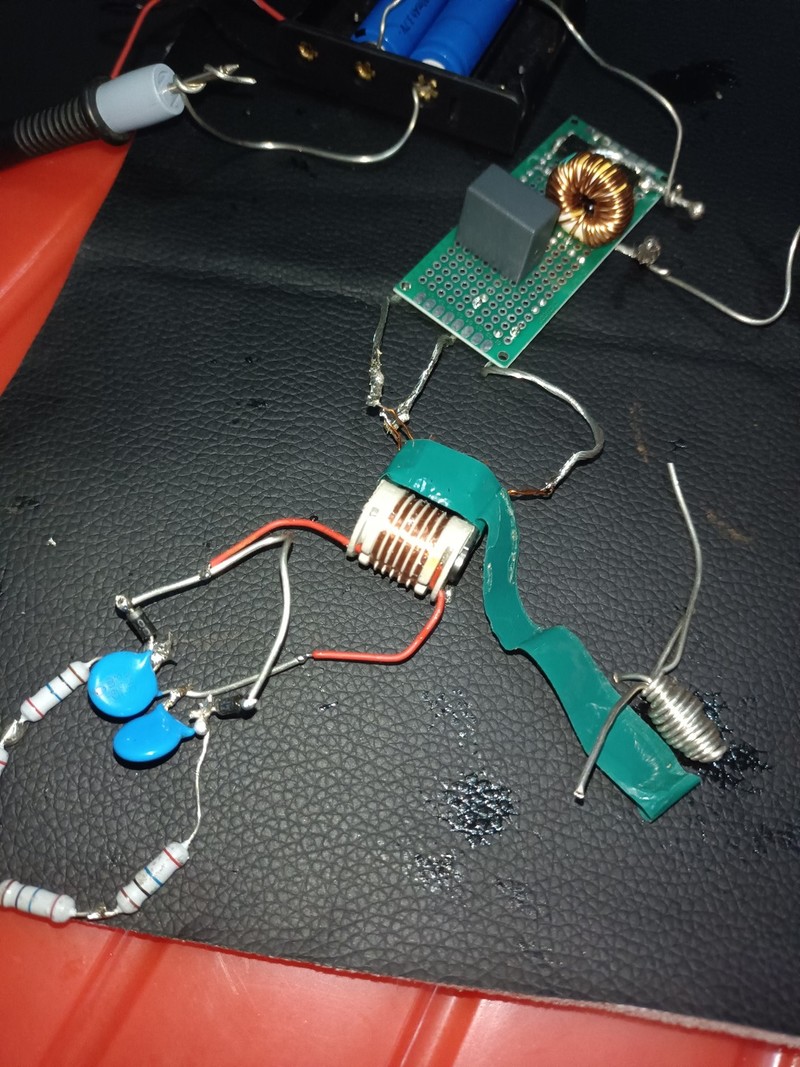

02.jpg 153.jpg 212144.jpg 传统的电蚊拍就是RCC正反激接倍压整流，之前改造过的电蚊拍烧变压器了，现在自己做个更好的
之前搞过的加力方法就是把三极管换成MOS管，改后占空比会高很多，明显大力了，不过还得改输入电压，，3.7V驱动不了MOS管

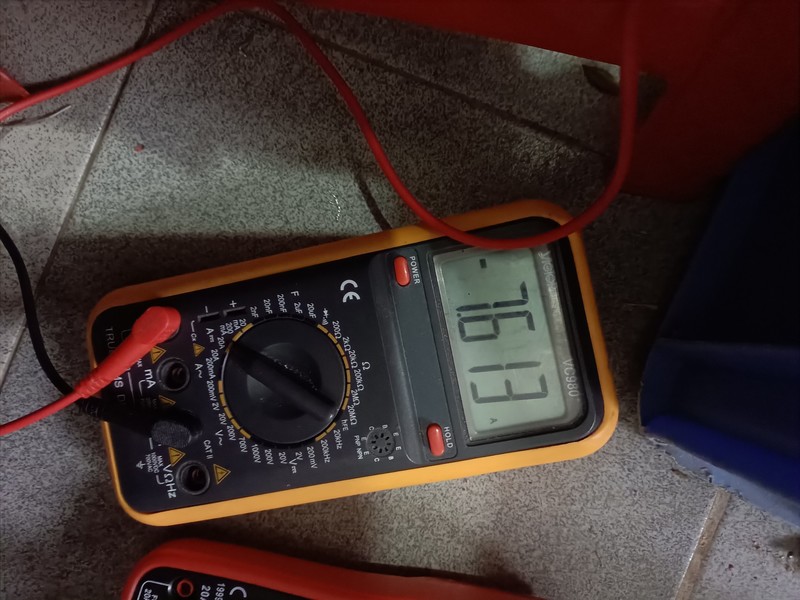

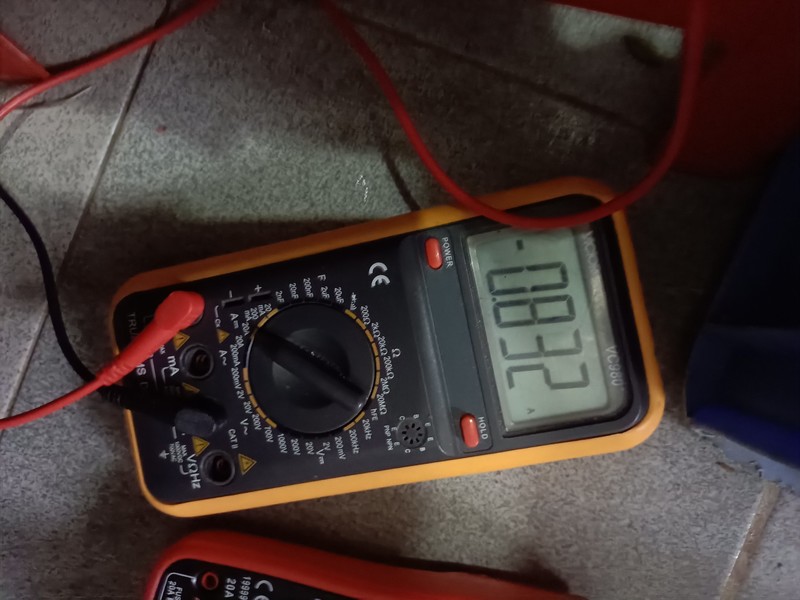

现在搞的这个ZVS不知道为啥有时候正常，输入空载400MA,输出5500V，有时输入变成7A，直接冒烟了
等电路板到了再看看。变压器是网上买的，原本原边是RCC的连接方式，我给改成10+10匝了，试过用EEL16和EE19绕过很多次，匝数不够电压上不去
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（7）

hc061218 数字王者I 2021-8-6 21:36:35
用什么表测电压呢
2021-8-6 21:36:35 回复
无极 楼主     数字梦想家E 2021-8-6 21:37:06
hc061218 发表于 2021-8-6 21:36
用什么表测电压呢

分压就好了
2021-8-6 21:37:06 回复
无极 楼主     数字梦想家E 2021-8-6 21:41:41
现在的商家卖的都是啥玩意，电蚊拍的声音比蚊子还小，万用表不改比乌龟还慢
2021-8-6 21:41:41 回复
勇闯沙滩 数字大神J 2021-8-7 05:50:56
无极 发表于 2021-8-6 21:41
现在的商家卖的都是啥玩意，电蚊拍的声音比蚊子还小，万用表不改比乌龟还慢 ...

现在的电蚊拍没有老的用料好了。
2021-8-7 05:50:56 回复
wgsd 数字大神J 2021-8-7 18:06:26
现在的蚊子体质不如以前了，电蚊拍不用那么大的啪啪啪了
2021-8-7 18:06:26 回复
wgh1027 数字大神J 2021-8-11 21:54:07
哈哈电蚊拍都用到ZVS了。
2021-8-11 21:54:07 回复
wgh1027 数字大神J 2021-8-11 21:54:42
谢谢分享学习了
