新购南京天宇MF47D,大家看看内部构造，请教如何拆解

发表于：2021-9-3 08:55:48 5911
万用表
主题类别: 评测（详细）
仪表品牌: 南京天宇
显示方式: 指针
型号或关键字: MF47D

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 wzqwxx 于 2021-9-3 09:01 编辑

8月份新购南京天宇MF47D,大家看看内部构造，本人觉得性价比挺高的。但仅限于打开后盖，进一步拆解就不会了。比如如何拿掉那个黄色的盖帽，取出那个三脚的弹簧刀片。然后取出开关板查看背面的构造。



以下程序自动插入未在内容中添加的图片或附件

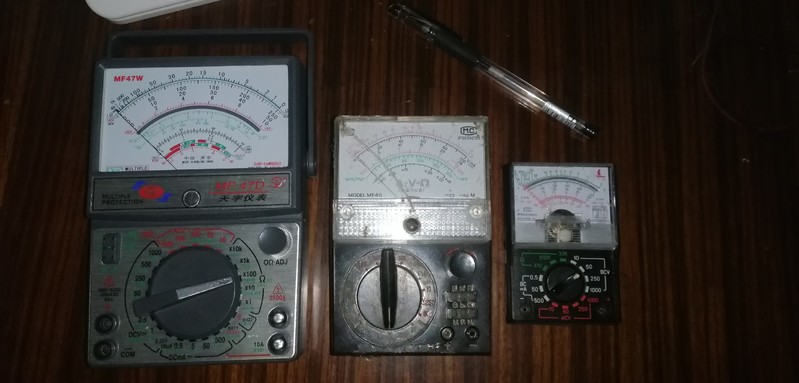

三个指针表比较

三个指针表比较

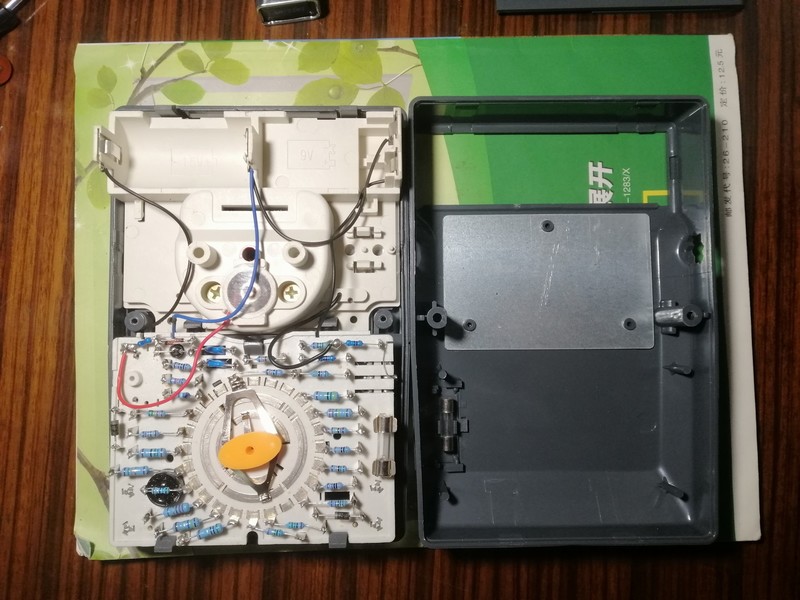

MF47D打开后盖情况

MF47D打开后盖情况

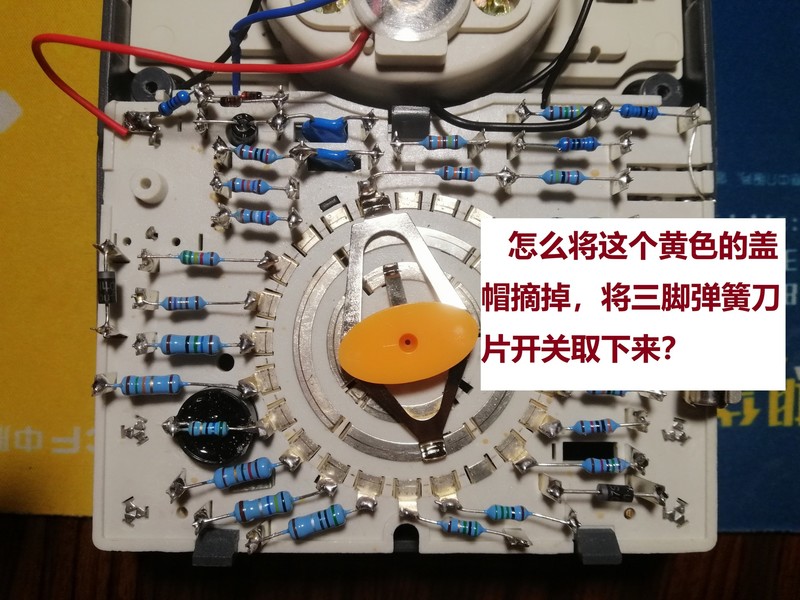

如何进一步拆解，取出开关板

如何进一步拆解，取出开关板
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（18）

一双 数字斗士 2021-9-3 21:08:02
这表用料还可以啊，开关板加外磁，全五色环精密电阻等。。。
2021-9-3 21:08:02 回复
散淡021 数字大神 2021-9-3 22:13:44
新买的算很不错的（不是电路板到位）
2021-9-3 22:13:44 回复
wgh1027 数字大神 2021-9-3 22:33:48
谢谢分享
2021-9-3 22:33:48 回复
wgh1027 数字大神 2021-9-3 22:41:18
哈哈，外壳是47B，表盘却是47W。
2021-9-3 22:41:18 回复
wgh1027 数字大神 2021-9-3 22:43:23
外壳是47D
2021-9-3 22:43:23 回复
乐在其中110 数字精灵 2021-9-4 01:11:28
wgh1027 发表于 2021-9-3 22:41
哈哈，外壳是47B，表盘却是47W。

操蛋的厂家攻城尸，喝西北风去吧
2021-9-4 01:11:28 回复
勇闯沙滩 数字大神 2021-9-4 05:39:54
47型万用表真是千变万化，不按套路出牌呀。
2021-9-4 05:39:54 回复
wzqwxx 楼主     数字奇才 2021-9-4 10:11:51
感谢大家关注与点评。

昨晚我做了一个实验，用信号发生器输出5V正弦波信号，用数字表zt-219和指针表作比较，
输出在1KHZ时，数字表测得5V，指针表测得5V，
到3KHZ时，数字表测得4V，指针表为4.9V，
到4KHZ时，数字表测得0.05V，指针表为4.8V，即数字表超过4KHZ时即截止了。
到20KHZ时，数字表测得0.04V，指针表为4.5V，
到30KHZ时，数字表测得0.03V，指针表为4V，开始有明显下降。
到60KHZ时，数字表测得0.02V，指针表为2.8V，约为实际值的一半。
从中我得出一个结论，指针表在测音频超音频等频响比数字表宽得多，这在没有示波器的情况下，检测开关电源有无振荡信号很有帮助，还有调试功放等。当然信号幅度要大于1V才能明显。指针表检测很直观，对电路定性检测比数字表方便。当然指针表其他方面优点和缺点也很多，我们要发挥其长处。
2021-9-4 10:11:51 回复
表述 数字精灵 2021-9-4 12:15:21
不过看着还是不错的。
2021-9-4 12:15:21 回复
wgh1027 数字大神 2021-9-4 21:57:42
指针表有时候还是表现不错的
2021-9-4 21:57:42 回复
wgh1027 数字大神 2021-9-4 22:00:03
反正我也还比较喜欢用指针表的
2021-9-4 22:00:03 回复
HD123 数字精灵 2021-9-4 22:30:15
这表的表头平衡不好
2021-9-4 22:30:15 回复
PHP99 数字斗士 2021-12-2 13:25:42
得出一个结论，指针表在测音频超音频等频响比数字表宽得多
2021-12-2 13:25:42 回复
wzqwxx 楼主     数字奇才 2021-12-10 19:14:30
PHP99 发表于 2021-12-2 13:25
得出一个结论，指针表在测音频超音频等频响比数字表宽得多

总算找到知己了
2021-12-10 19:14:30 回复
sasasa148 数字探长 2021-12-11 17:39:56

谢谢分享
2021-12-11 17:39:56 回复
wgh1027 数字大神 2021-12-30 19:42:50
谢谢分享
2021-12-30 19:42:50 回复
atz123 数字王者 2021-12-30 20:33:10

谢谢分享
2021-12-30 20:33:10 回复
zhangwj98 数字精灵 2021-12-31 14:44:18
看着还是不错的
2021-12-31 14:44:18 回复
