等了一个星期PCB，焊好才发现芯片是坏的

*发表于：2021-9-11 10:39:32* 2154 · 发表于：2021-9-11 10:39:32

您需要登录才可以下载或查看，没有账号？立即注册

x

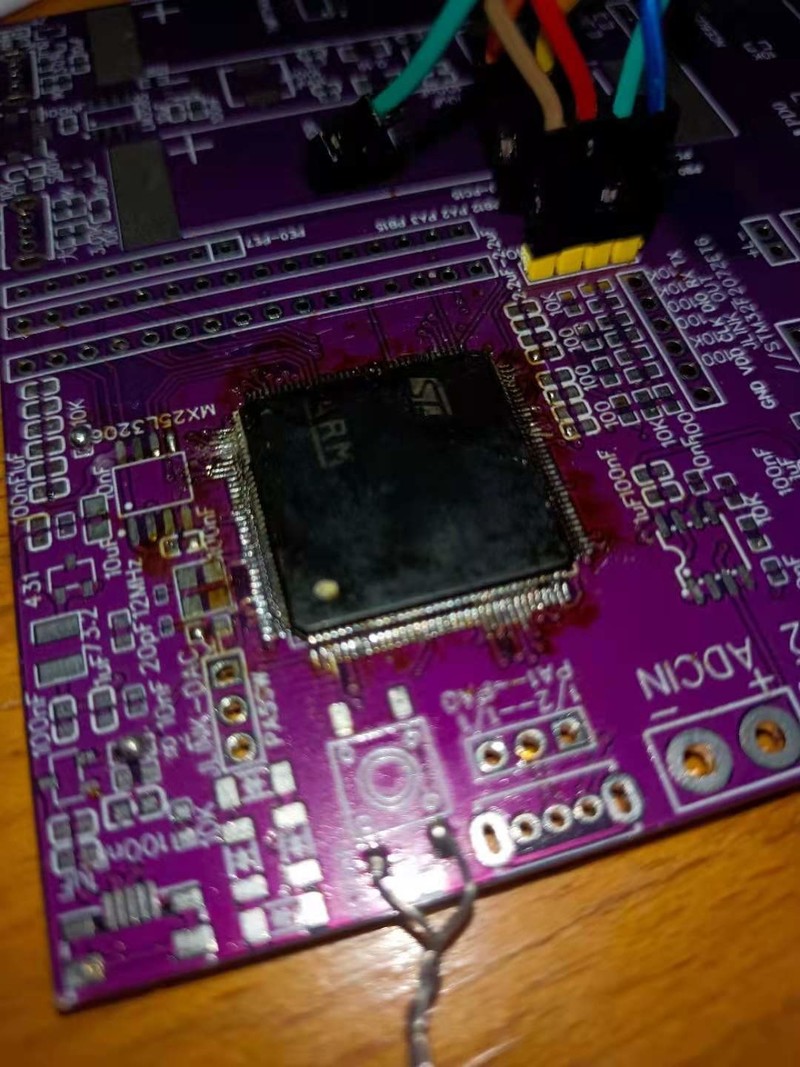

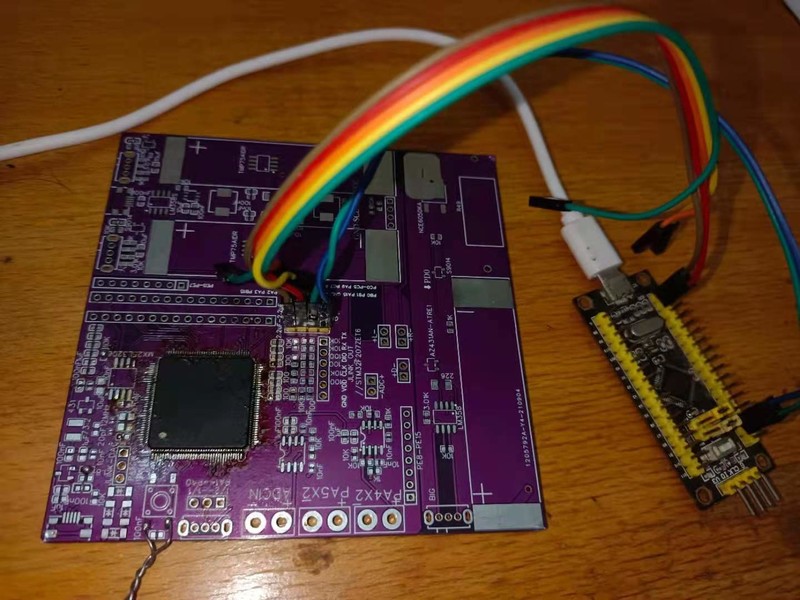

拆机stm32f207zet6，也不知道是拆坏的还是装坏的，还有不少歪脚，焊了半天才弄好，结果根本不识别现在这芯片价根本买不下手啊，只能用其他芯片重新画板了
芯片价格上去了就不可能降了，就像绿豆一样，只能指望国产厂商了，可惜之前看到的一家良心芯片厂都倒闭了

mvwz24029819 · 2021-9-11 11:17:58

好多东西都在涨价

wgsd · 2021-9-11 12:10:54

是焊点相连了吧

无极 · 2021-9-11 14:21:52

wgsd 发表于 2021-9-11 12:10
是焊点相连了吧

你倒是提醒我了，vcap1和vcap2没接电容，虽然接上后还是不行，连锡倒不是啥问题，量过了也没有空焊，应该确实坏了

wgh1027 · 2021-9-11 20:37:42

谢谢分享

散淡021 · 2021-9-12 21:51:26

这种看起来针脚多，烙铁一拖OK，
感冒BGA暗脚的，自己东西不喜欢上风枪

喜欢就好 · 2021-9-12 23:59:22

猜是静电损坏了芯片

yangsen · 2021-9-14 16:47:21

没用过这个IC，不过用过其它的意法芯片，VCAP上的电压对不对？一般这个电容是内核的供电滤波，1.8V，如果这里对说明内核还好，是不是有代码把调试口禁掉了，设置boot0进到IAP模式看能不能连上

无极 · 2021-9-27 21:37:32

yangsen 发表于 2021-9-14 16:47
没用过这个IC，不过用过其它的意法芯片，VCAP上的电压对不对？一般这个电容是内核的供电滤波，1.8V，如果这 ...

只有1.1V了，应该是坏了
