DIY高压差分探头

发表于：2022-3-15 16:25:39 1954
仪器仪表 - 其它仪表
主题类别: 仪表周边
仪表类型: 其它
仪表品牌: DIY自制
型号或关键字: 差分探头

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

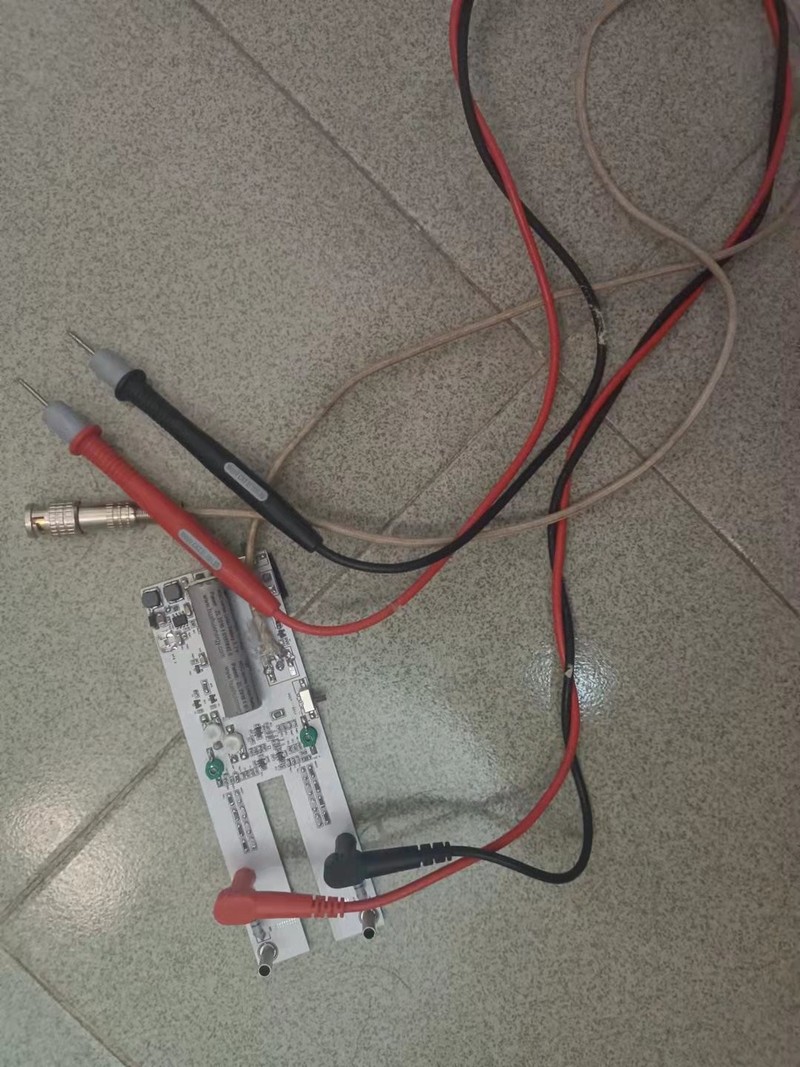

原作者：https://circuitcellar.com/research-design-hub/high-voltage-differential-probe/成本30块，用了国产运放。虽然噪声大了点，不过才一块六一个。

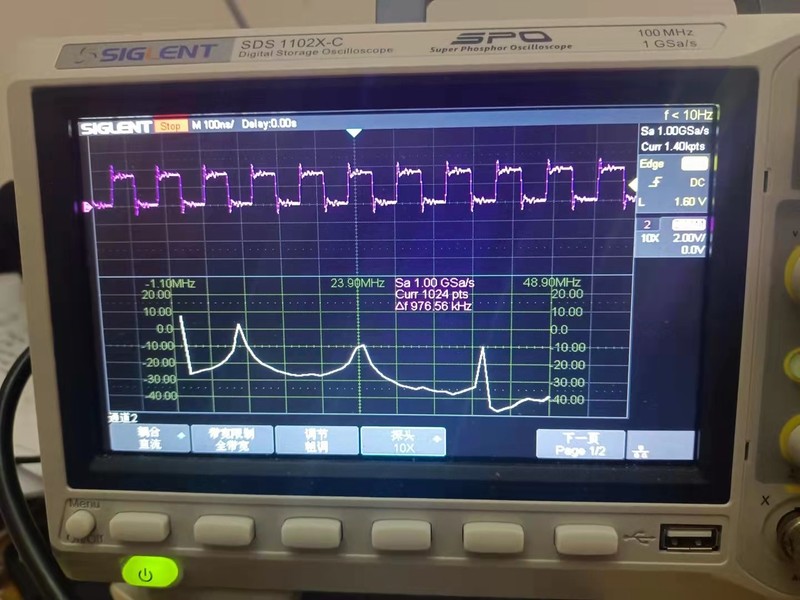

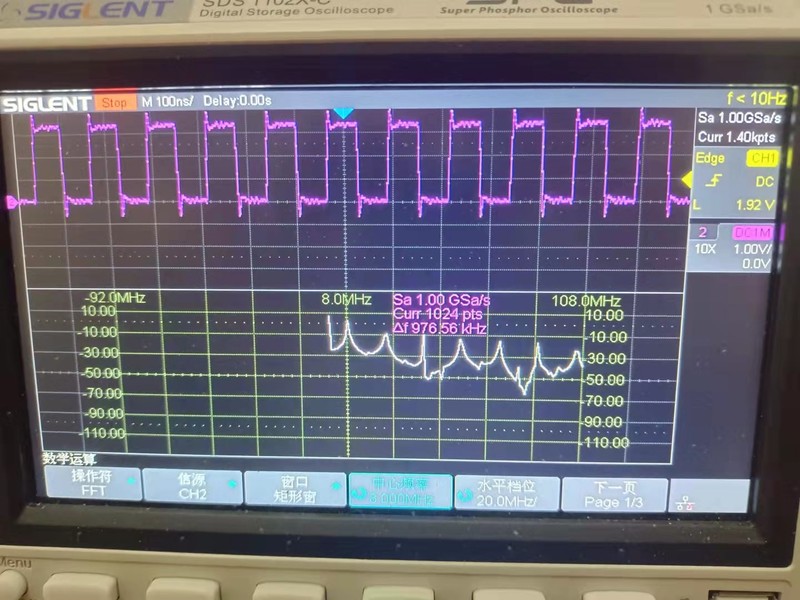

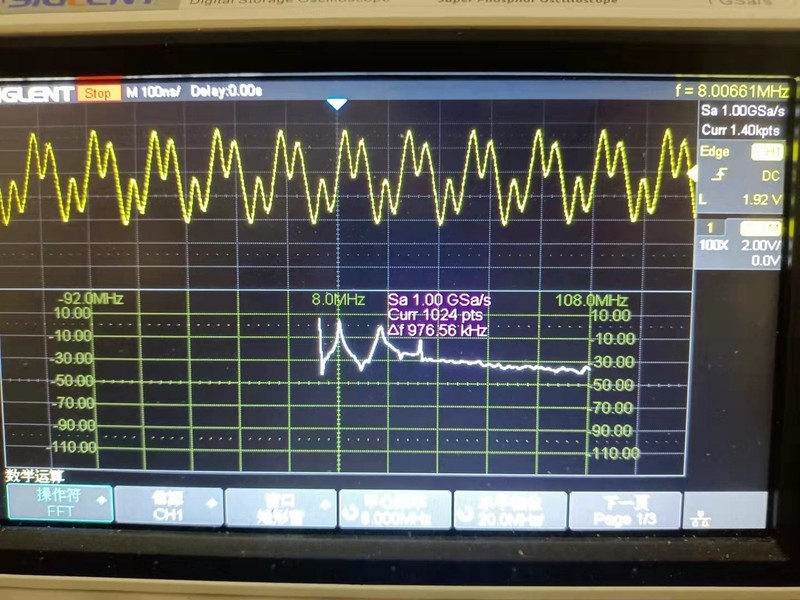

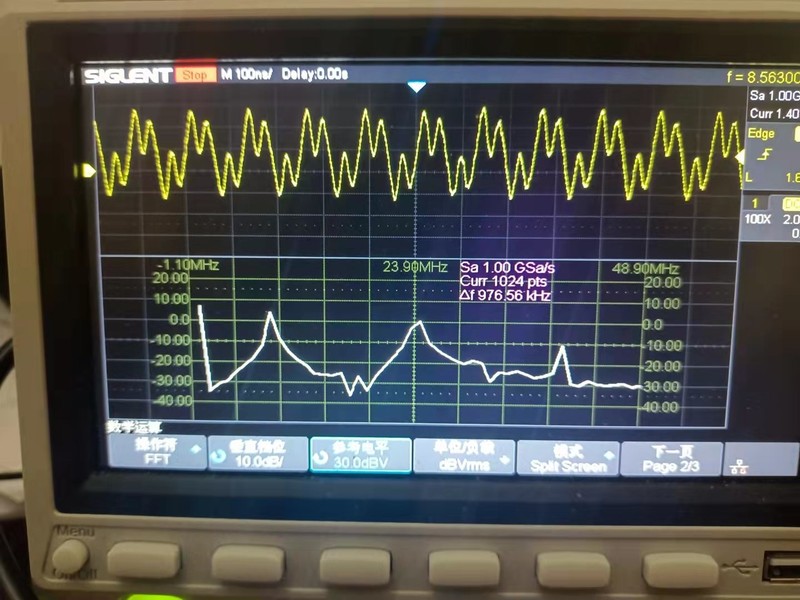

图片是DIY探头和100mhz无源探头对比，看样子带宽有40MHZ。
100X和500X的噪声都在200mvrms以内
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（17）

无极 楼主     数字梦想家 2022-3-15 16:26:58
运放是GS8091，+3.3V和-1.8V供电
2022-3-15 16:26:58 回复
wgsd 数字大神 2022-3-15 18:19:25
8M的方波怎么长角了
2022-3-15 18:19:25 回复
无极 楼主     数字梦想家 2022-3-15 20:29:50
wgsd 发表于 2022-3-15 18:19
8M的方波怎么长角了

图方便用了地线夹
2022-3-15 20:29:50 回复
勇闯沙滩 数字大神 2022-3-16 06:15:00
谢谢分享。
2022-3-16 06:15:00 回复
fslichong 数字王者 2022-3-16 07:22:42
电路图呢，我还以为可以参照也DIY一支看看
2022-3-16 07:22:42 回复
zhangwj98 数字精灵 2022-3-16 08:10:29

谢谢分享！
2022-3-16 08:10:29 回复
无极 楼主     数字梦想家 2022-3-16 09:13:48
fslichong 发表于 2022-3-16 07:22
电路图呢，我还以为可以参照也DIY一支看看

照抄原作者就行，我只是节约成本把运放改成GS8091，把电源改成LDO+34063罢了
2022-3-16 09:13:48 回复
无极 楼主     数字梦想家 2022-3-16 20:02:33
500X档带宽应该有56MHz，100x档只有40mhz
2022-3-16 20:02:33 回复
佳维 数字精灵 2022-3-18 10:02:37
感谢分享
2022-3-18 10:02:37 回复
无极 楼主     数字梦想家 2022-3-18 18:02:40
无极 发表于 2022-3-16 20:02
500X档带宽应该有56MHz，100x档只有40mhz

-3dB带宽应该没这么高，只能说最高能看到这个带宽
2022-3-18 18:02:40 回复
喜欢就好 数字精灵 2022-3-18 22:37:09
谢谢分享!
2022-3-18 22:37:09 回复
喜欢就好 数字精灵 2022-3-21 21:27:09
学习了,谢谢分享!
2022-3-21 21:27:09 回复
wgh1027 数字大神 2022-3-21 23:32:13
谢谢分享
2022-3-21 23:32:13 回复
tjjack 数字小子 2022-4-29 09:07:53
期望能够工程化成成品
2022-4-29 09:07:53 回复
yejunan 数字探长 2022-10-15 07:52:07

感谢分享
2022-10-15 07:52:07 回复
atz123 数字王者 2022-10-15 21:29:03
谢谢分享
2022-10-15 21:29:03 回复
wgh1027 数字大神 2023-2-19 23:55:22
做的不错
2023-2-19 23:55:22 回复
