众仪ZT QS9交直流钳形万用表拆箱，拆解。

发表于：2022-4-7 21:28:25 5209
万用表
主题类别: 评测（详细）
仪表品牌: 众仪（ZOYI）
显示方式: 6000字
型号或关键字: ZT-QS9

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本来以为疫情不会发货了。没想到发货了不说，到货速度还挺快的！黄色气泡袋包装。

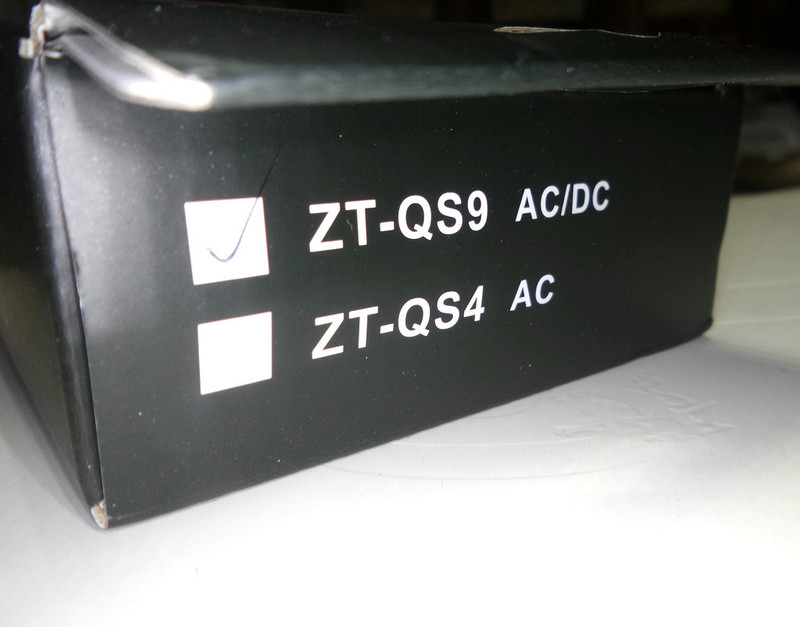

众仪的标志性包装盒。


“三证”齐全

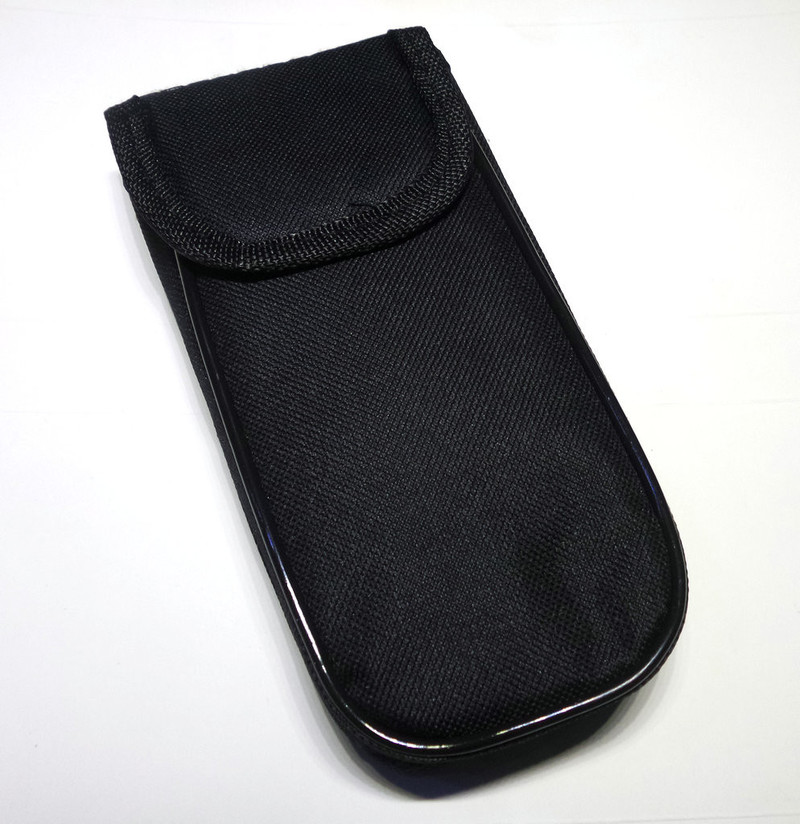

收纳包比之前的布袋子高了几个档次！

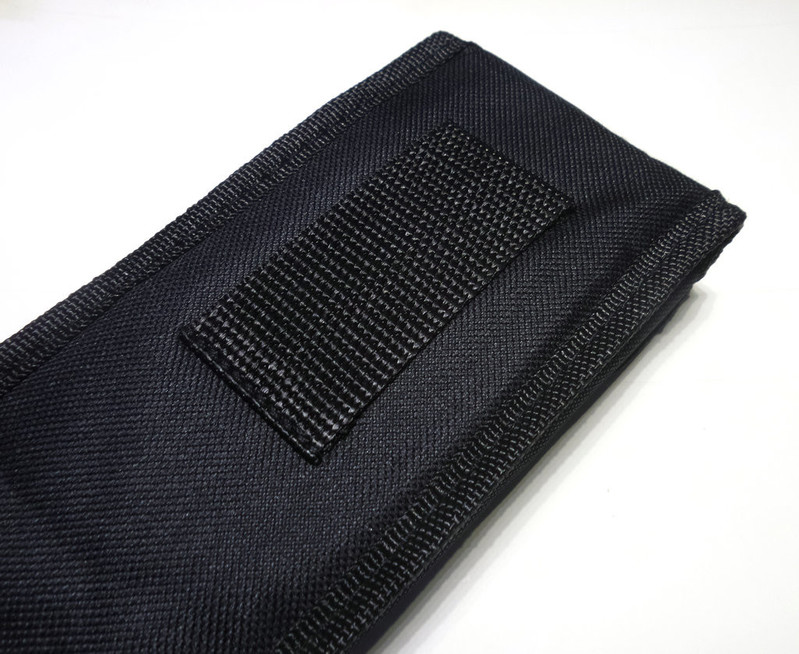

背面还可以穿到腰带里面去。

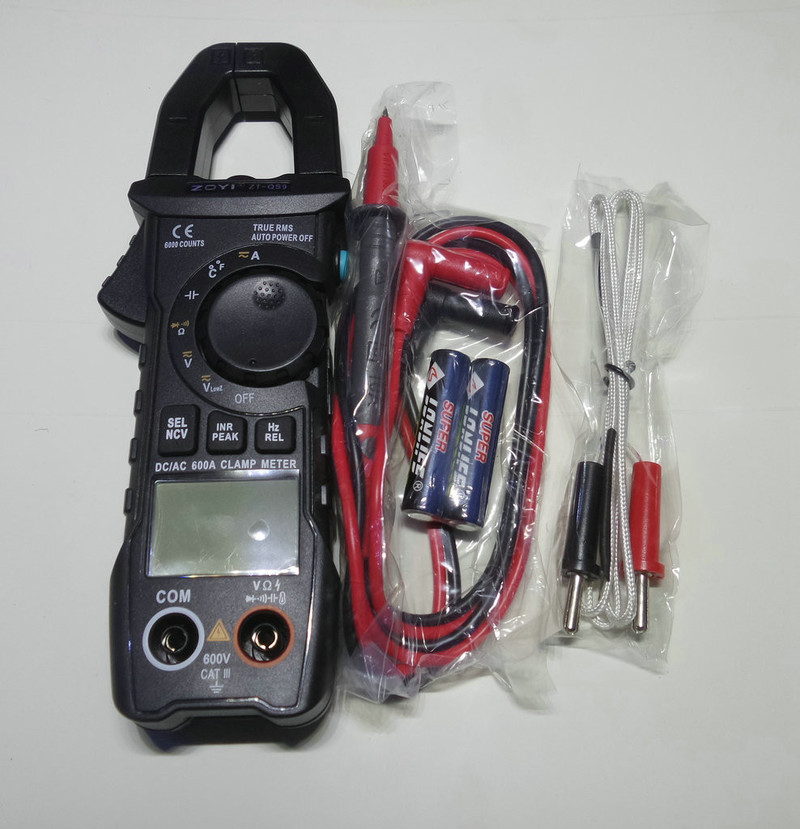

表笔，温度探头，电池。

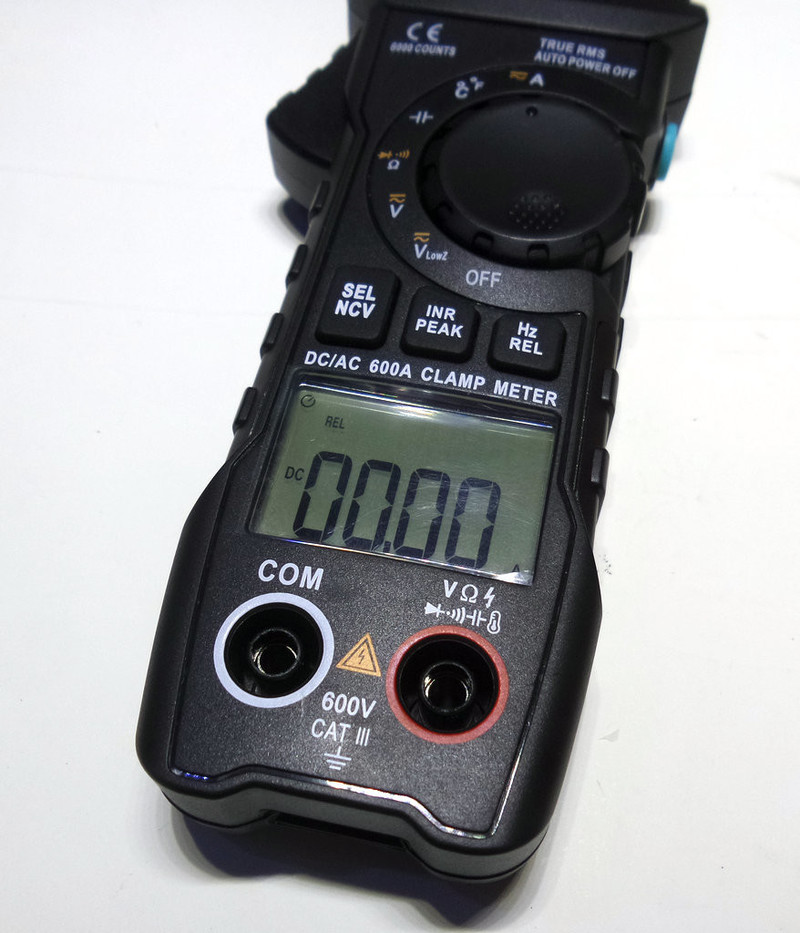

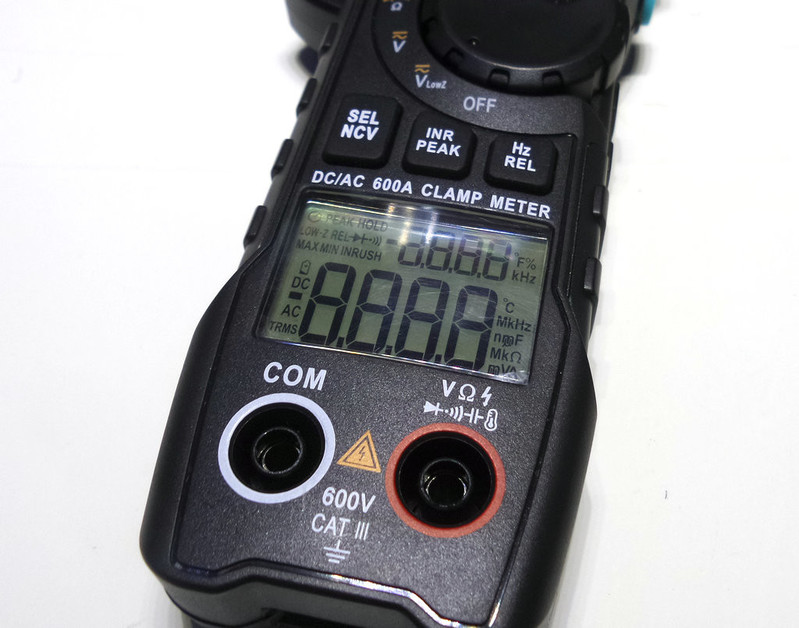

开机满显。

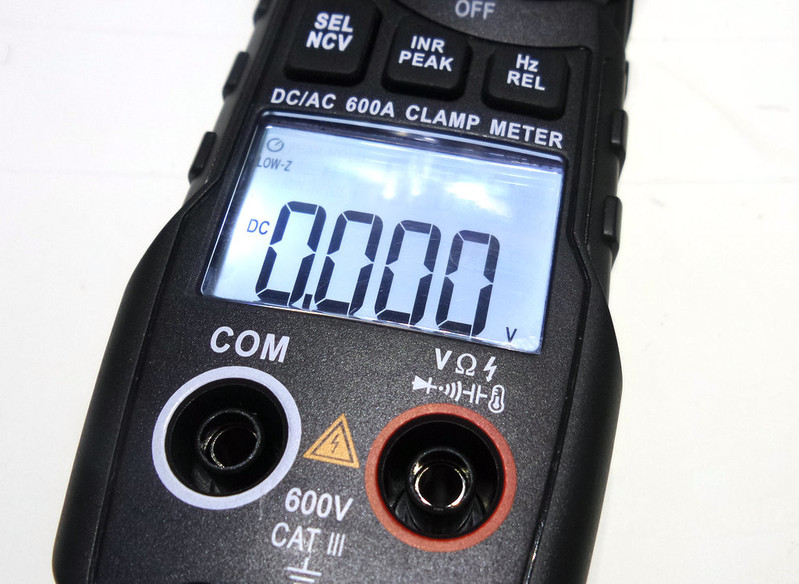

白色背光。

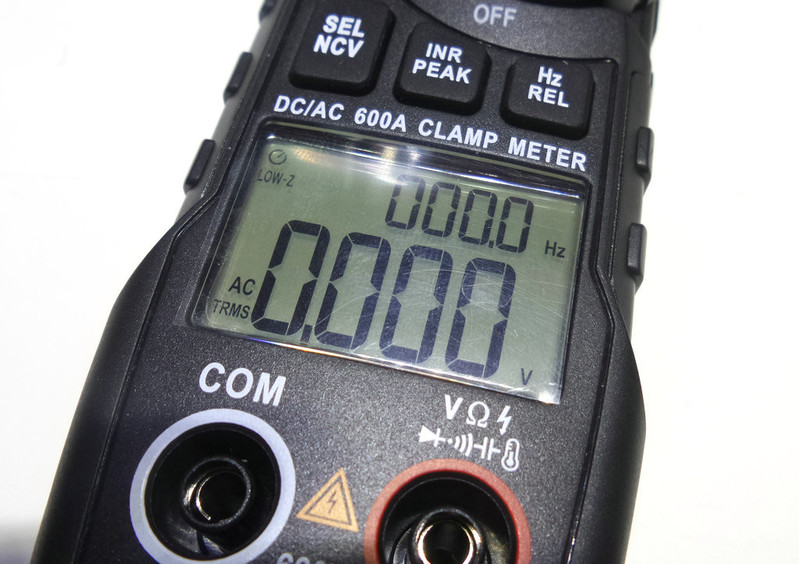

双显功能。AC档上面直接显示频率。

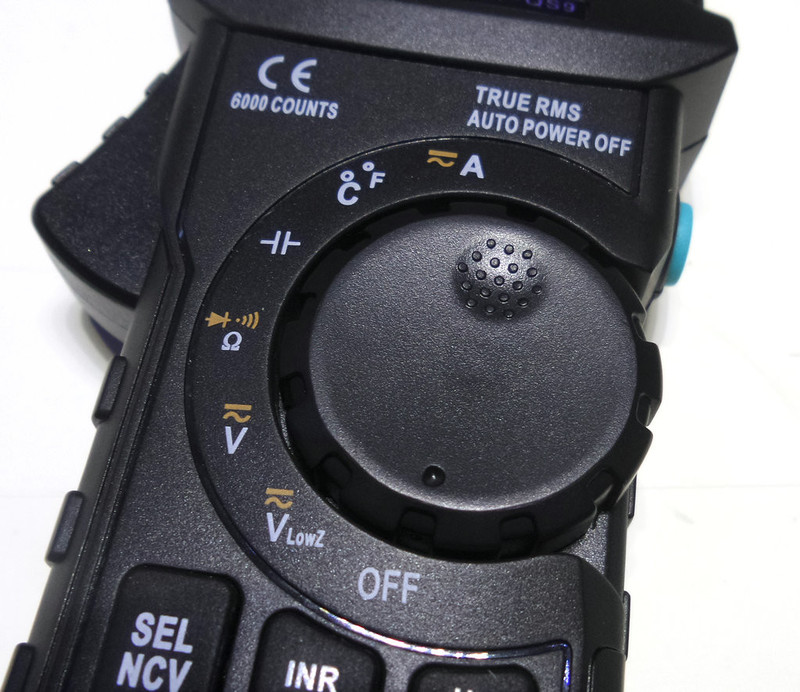

转盘。

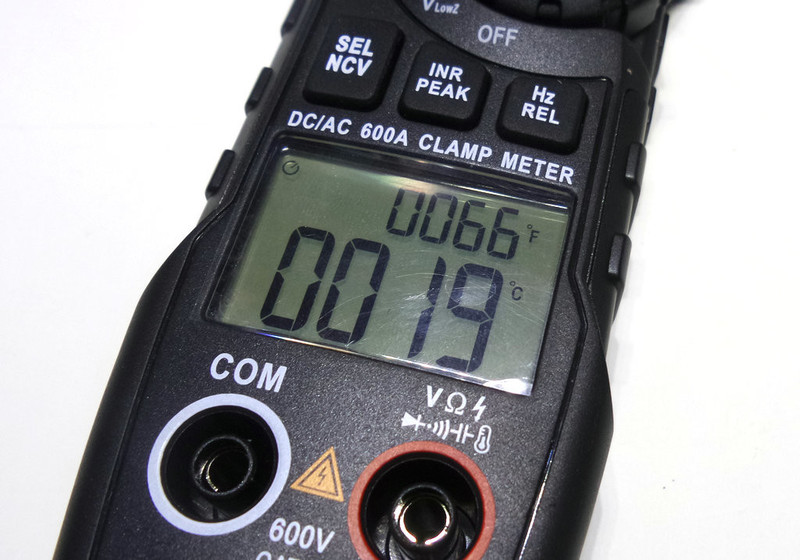

不插探头可以检测环境温度。摄氏温度和华氏温度一起显示。
直流电流档尾数不稳定。123456789.。。。。987654321.。。。。

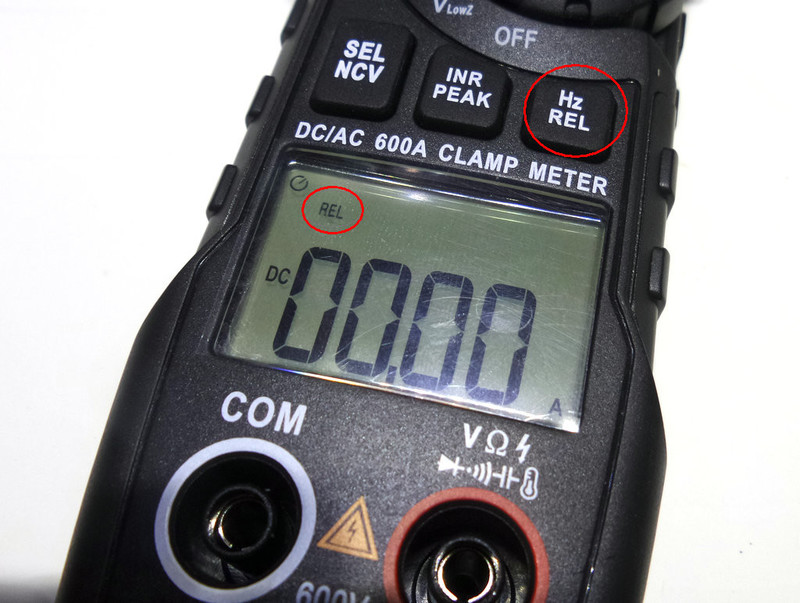

长按REL 尾数稳定了。不过实际测量的时候还是会在+-3个字内飘。

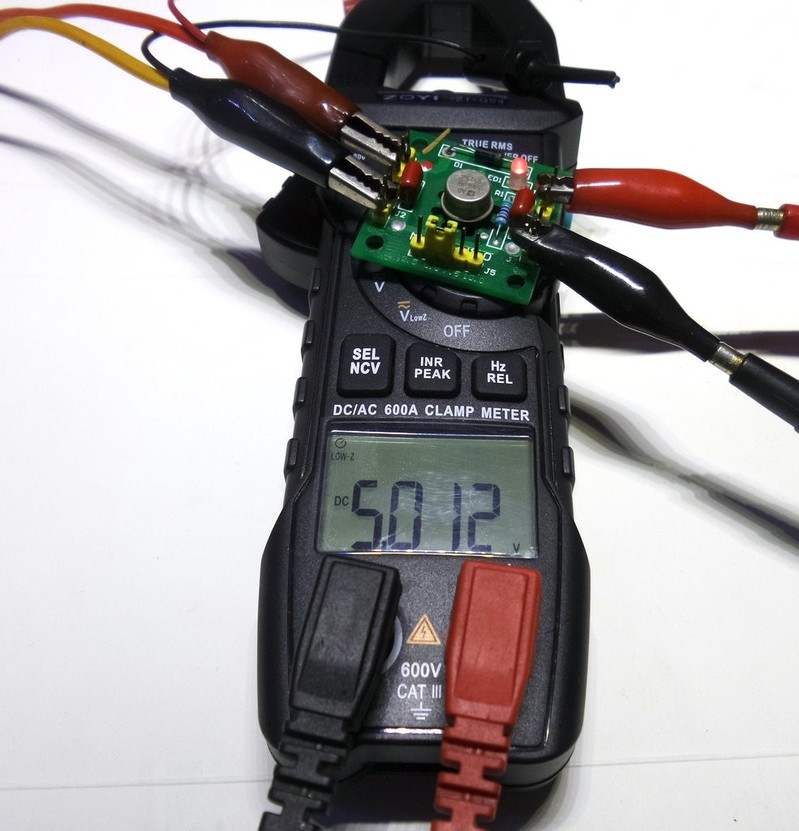

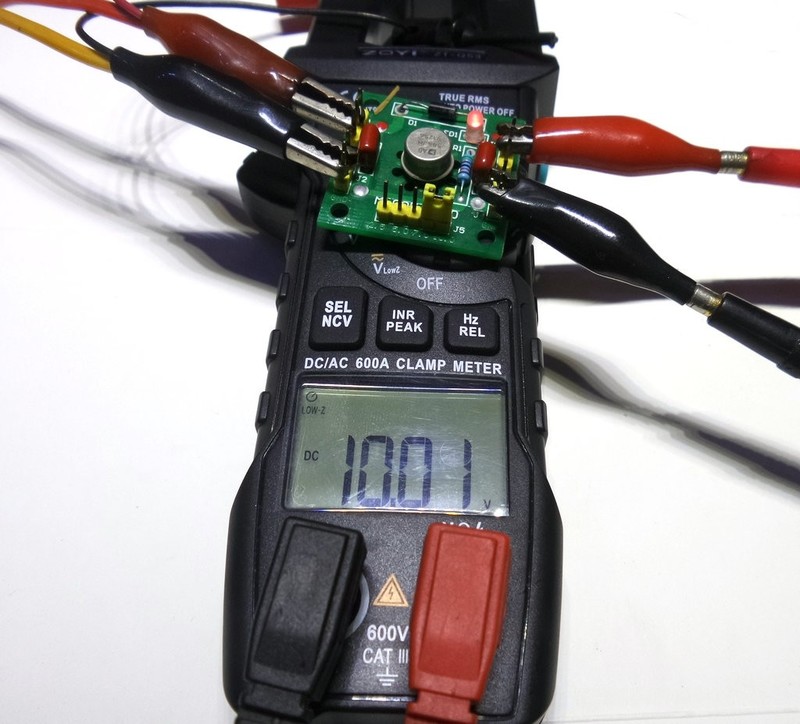

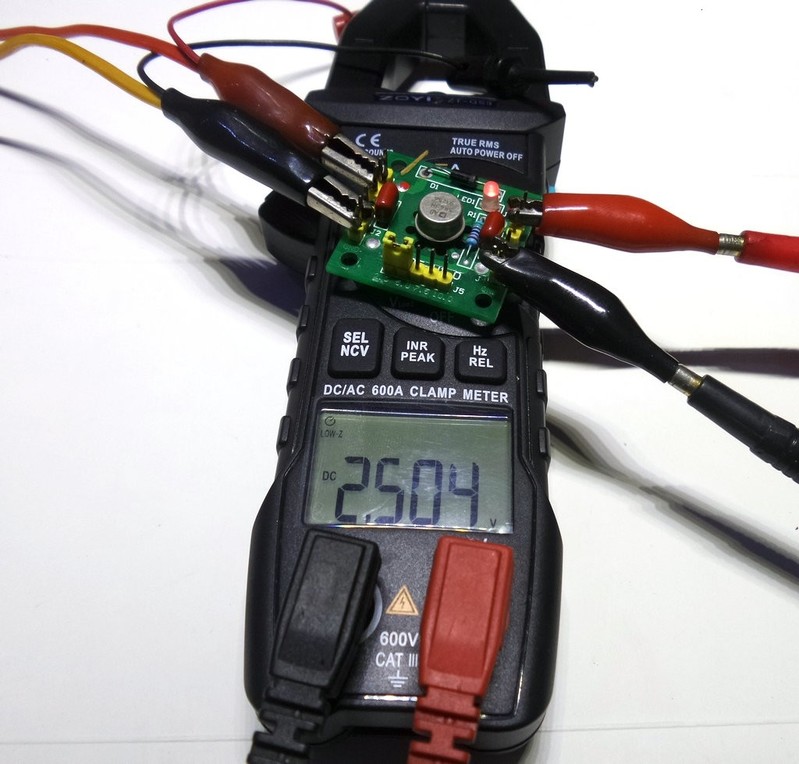

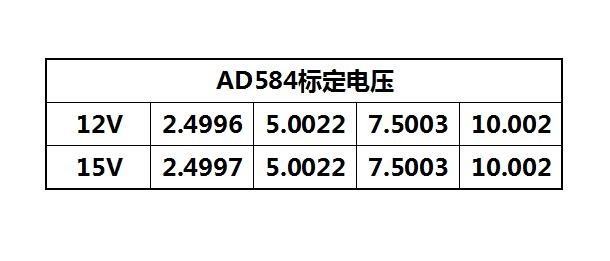

AD584电压测试。

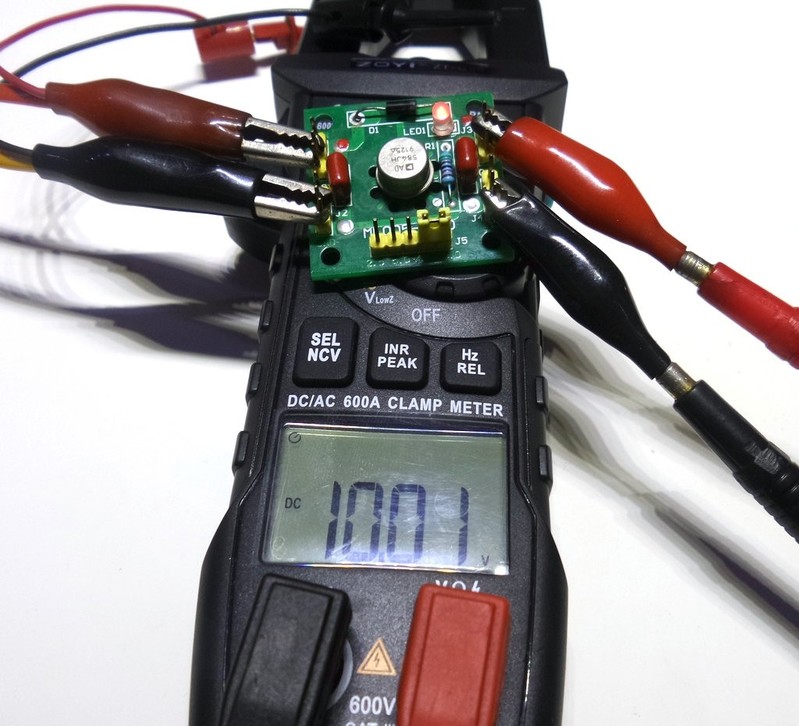

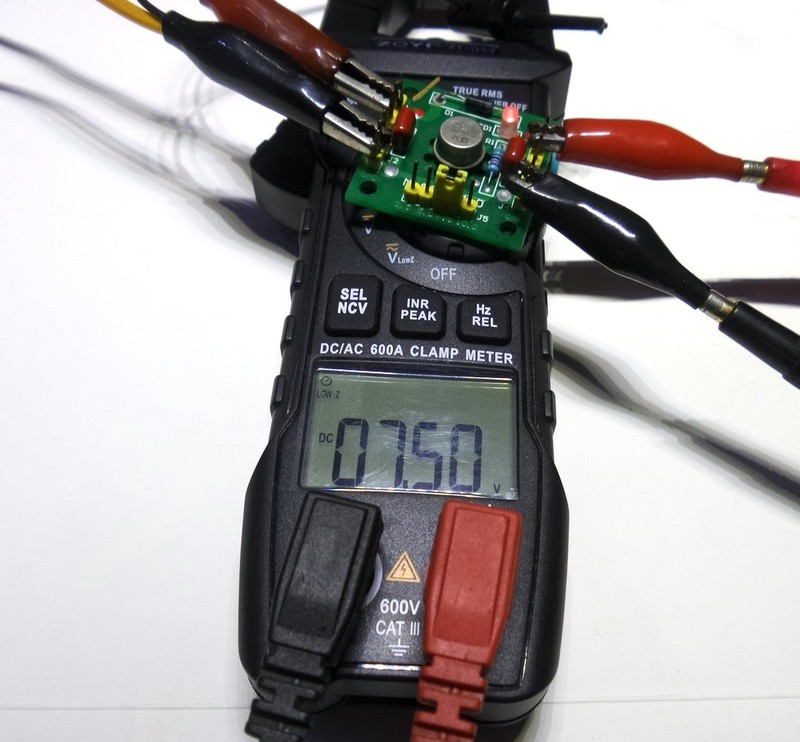

这里用的是电压低阻抗档位测量。

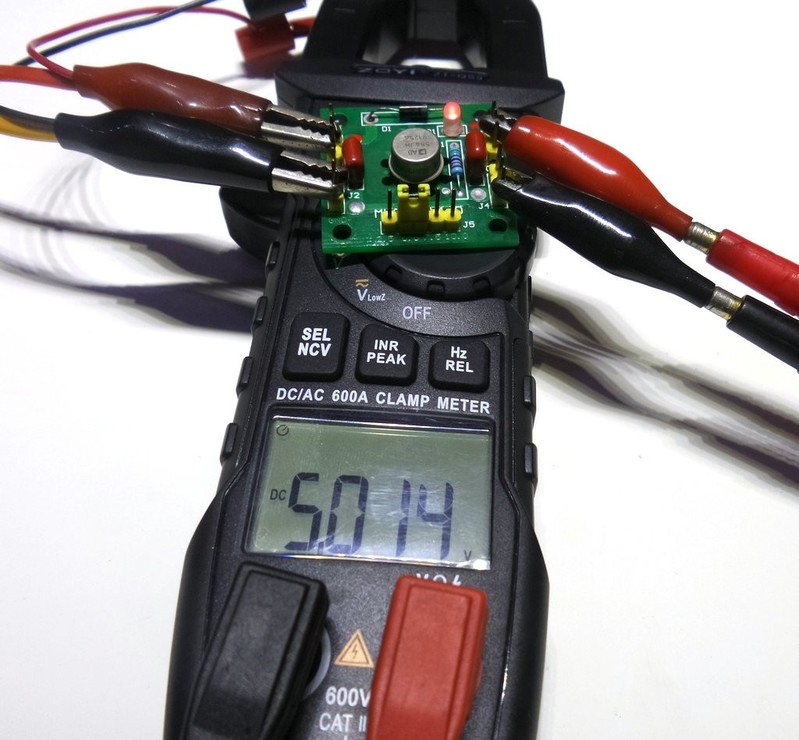

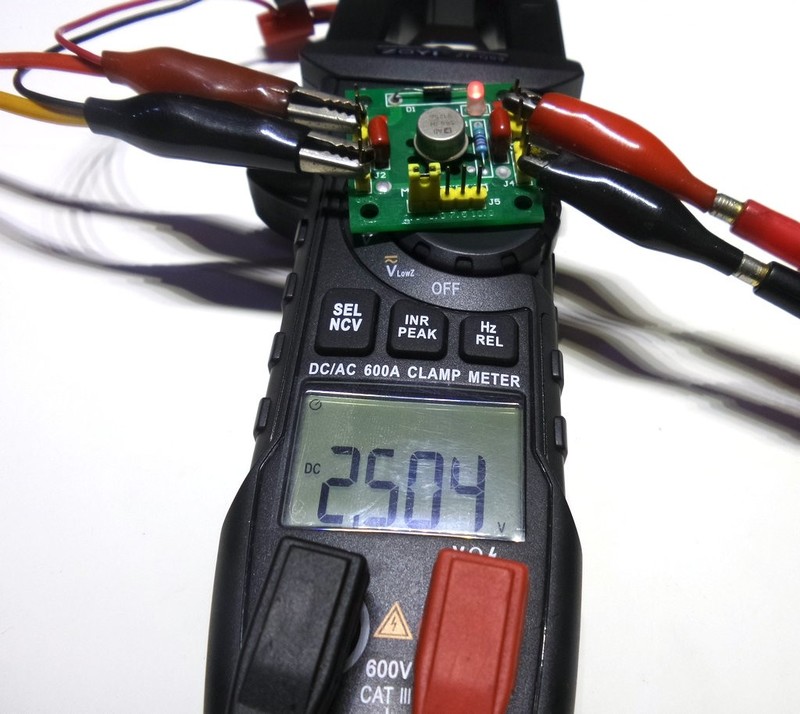

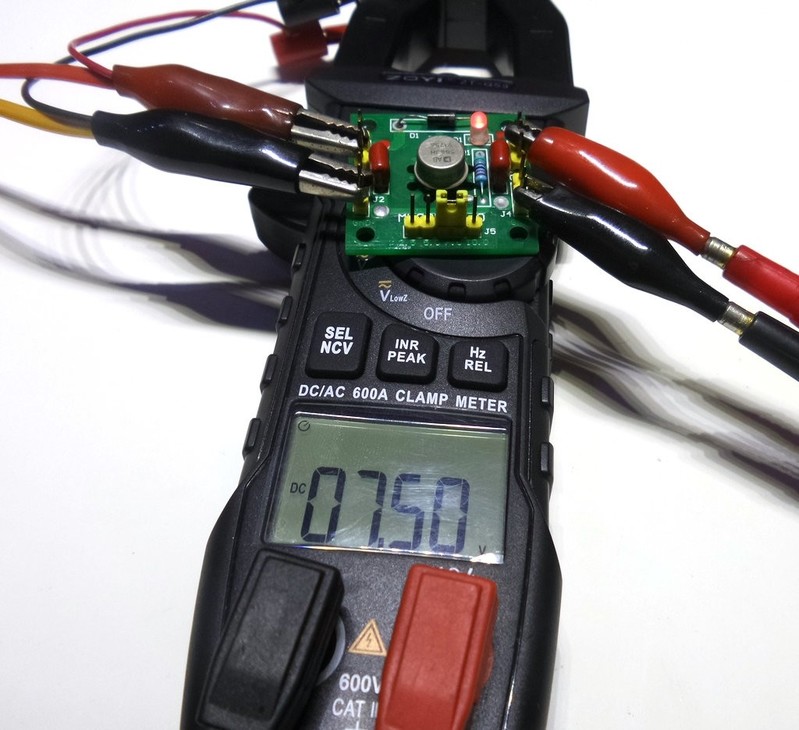

正常电压档测量






两个档位，两次测量结果一致。

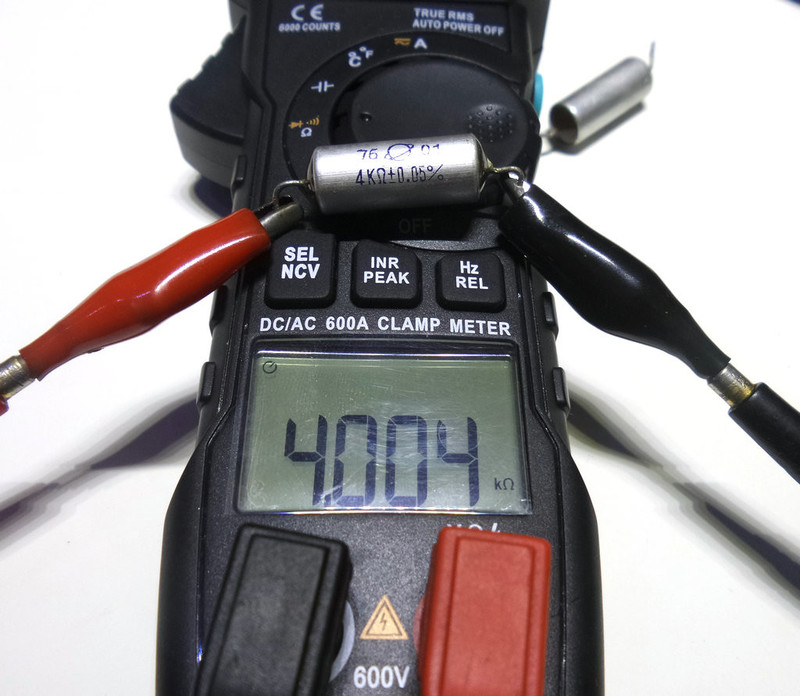

4K 0.05%精度电阻档测试。
电阻档自动量程反应慢了一点。而且还不能手动切换量程。
通断档反应倒是挺快。

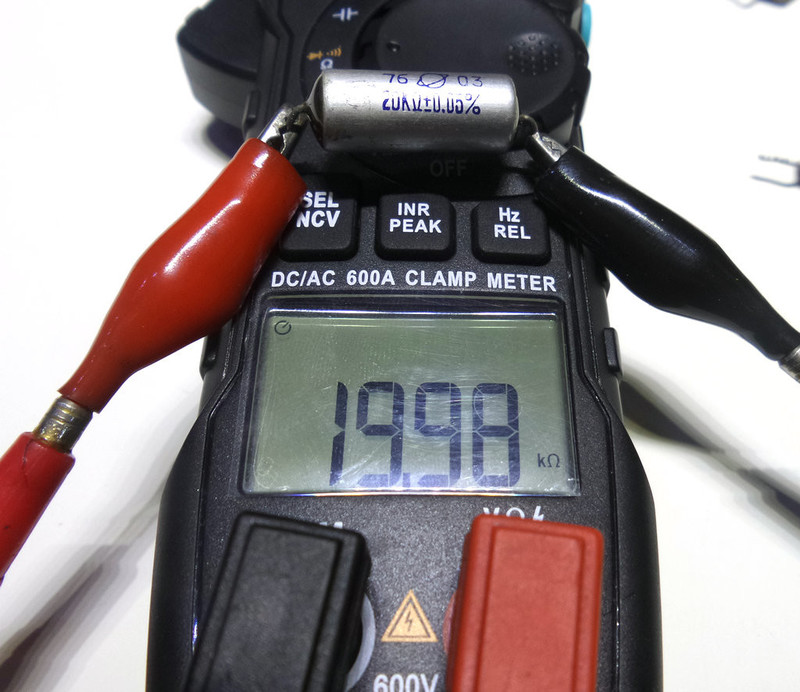

20K

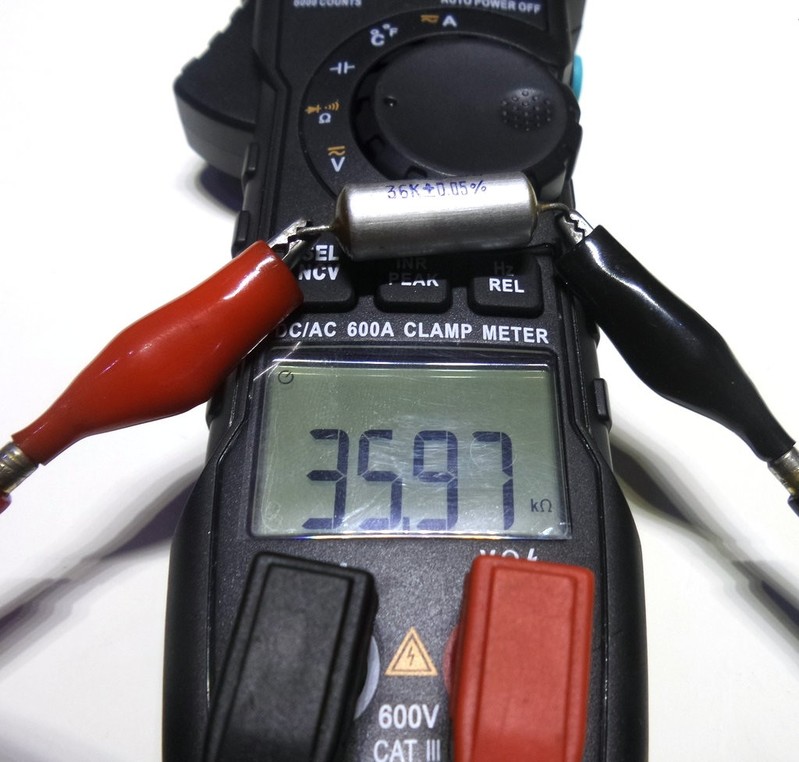

36K

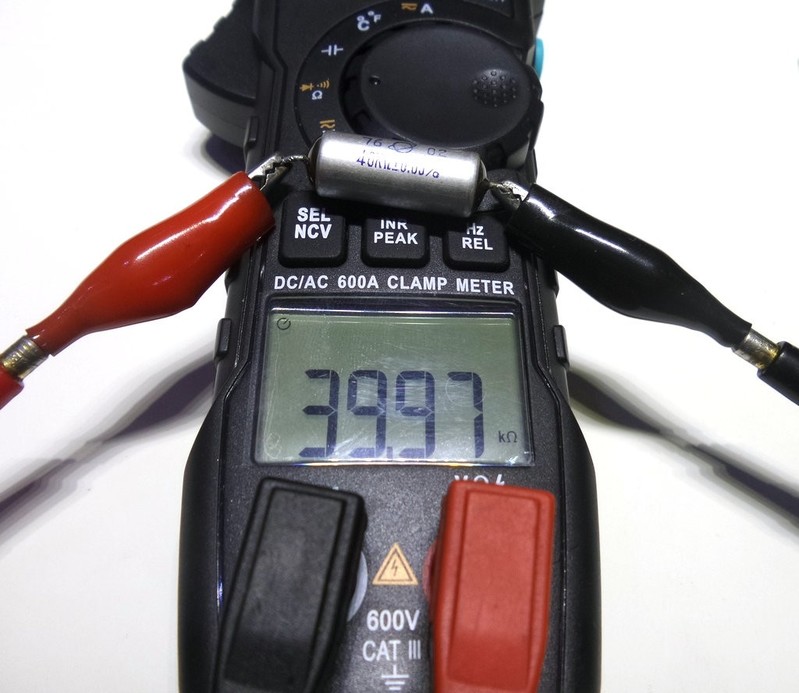

40K

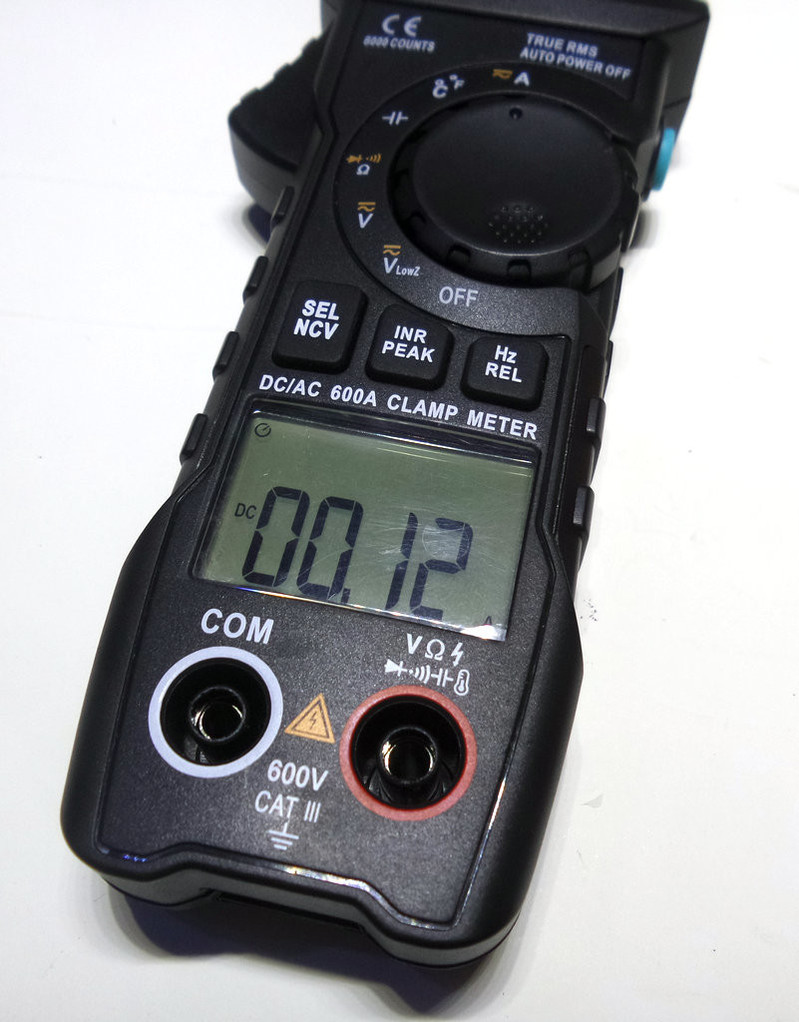

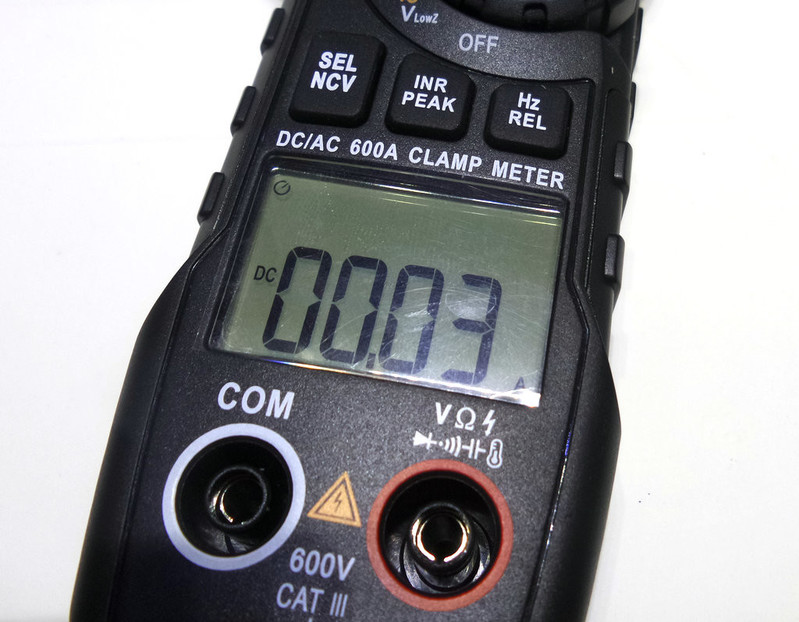

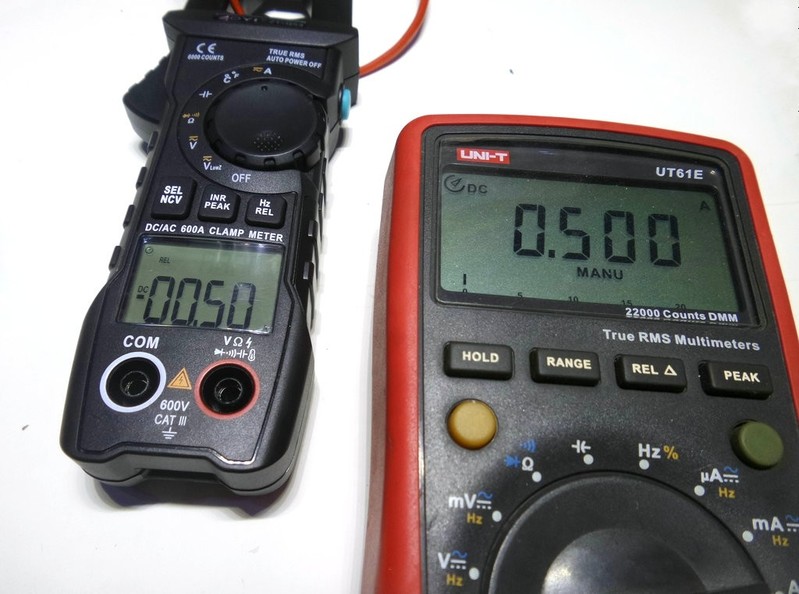

直流电流档底数。
长按REL后，稳定了。

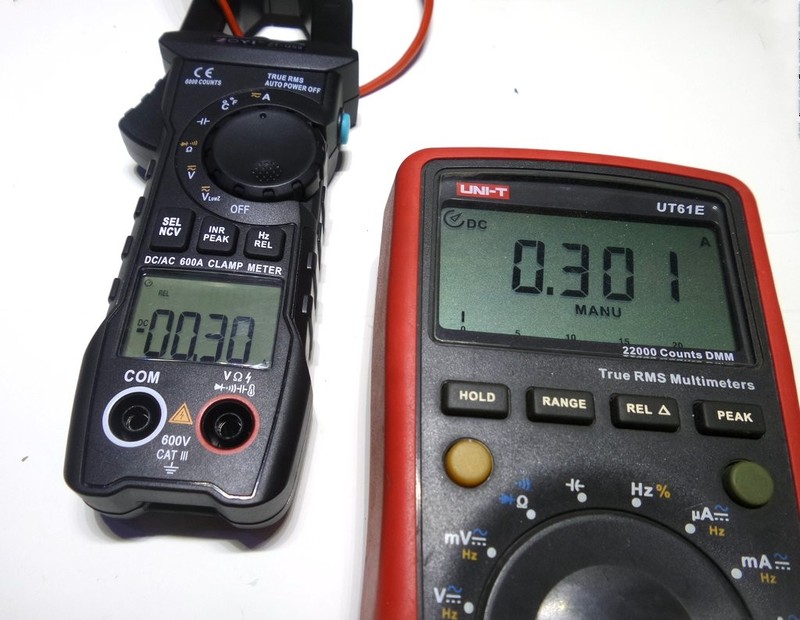

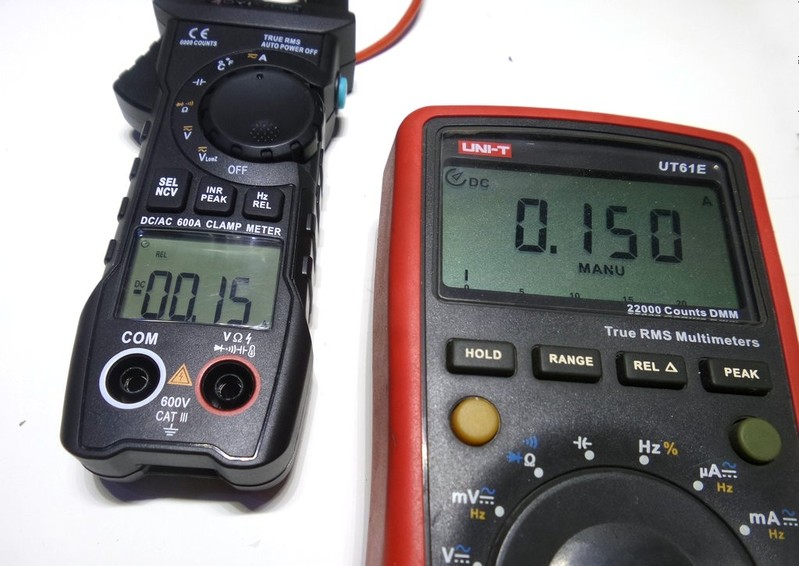

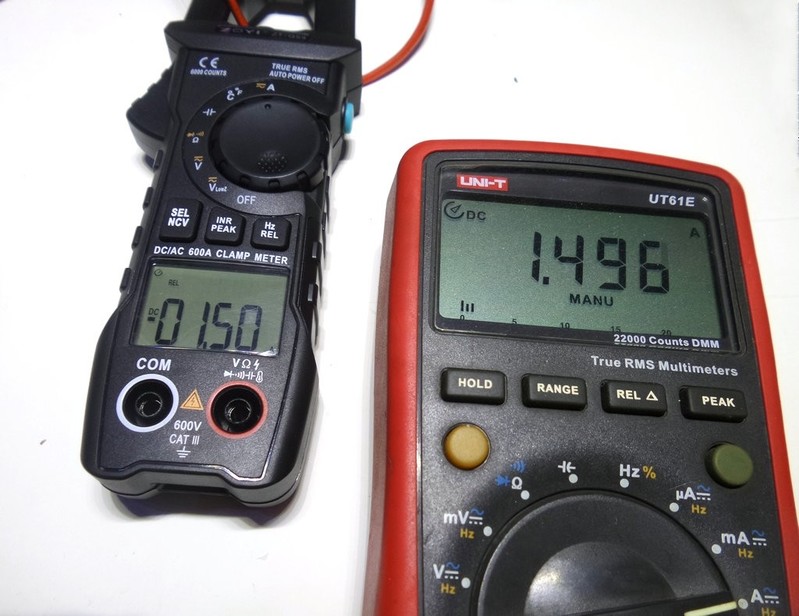

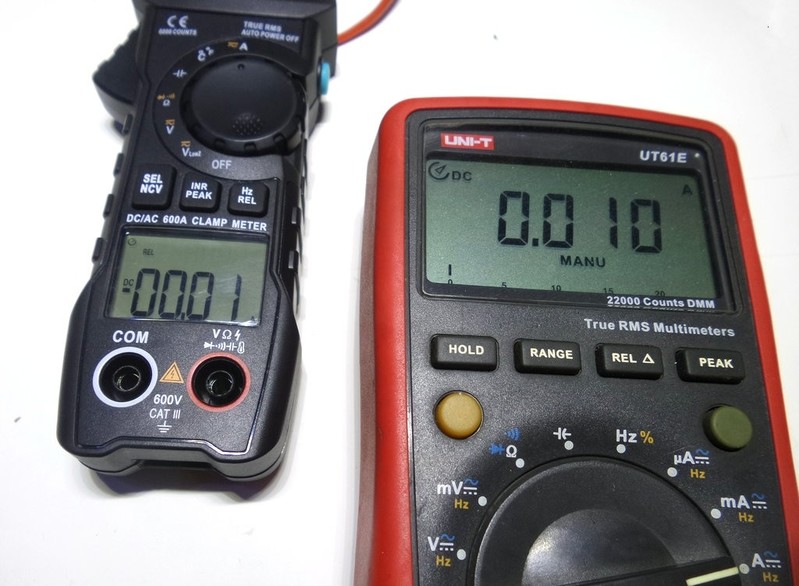

小电流测试。










收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（15）

snowrose2000 楼主     数字精灵G 2022-4-7 21:28:59
本帖最后由 snowrose2000 于 2022-4-7 21:34 编辑

基本测试完成，开始拆解。 20220407_184335.jpg

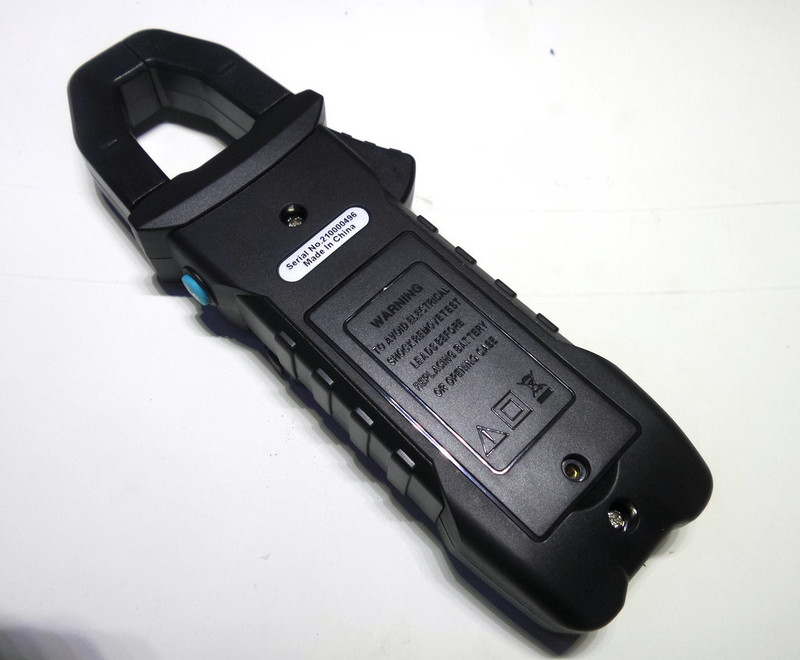

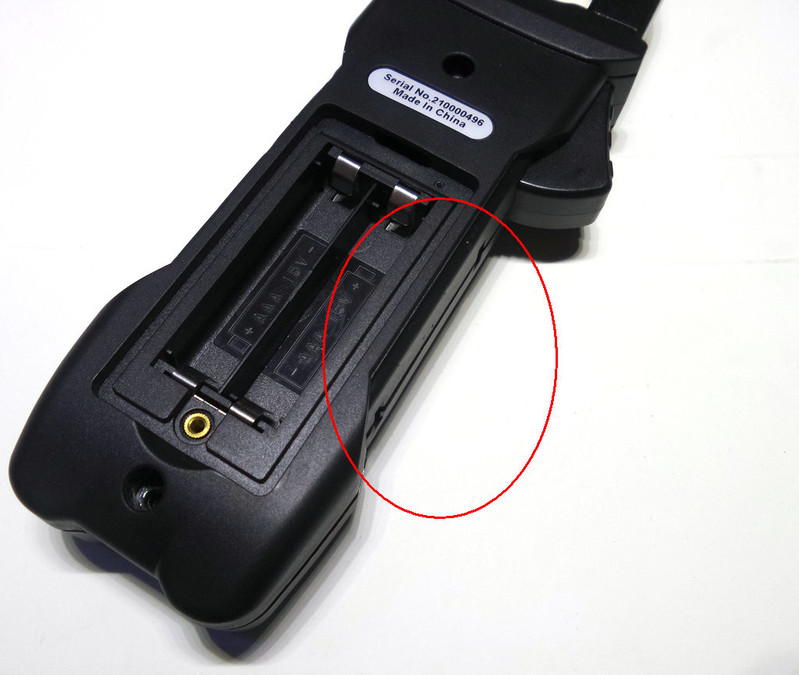

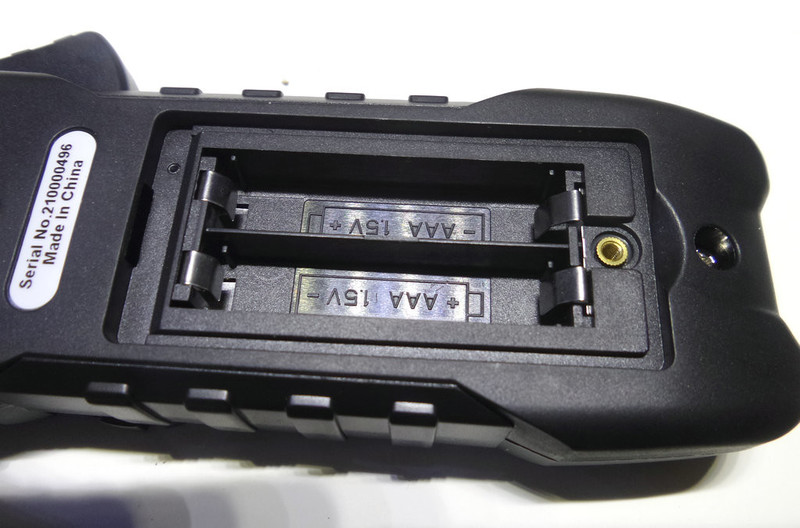

电池仓还是让人欲哭无泪的正负极一个德行的弹片。。。
有了QS4的拆解经验，所以拆QS9的时候，先拆两侧。
拆掉两侧就可以打开后盖了。

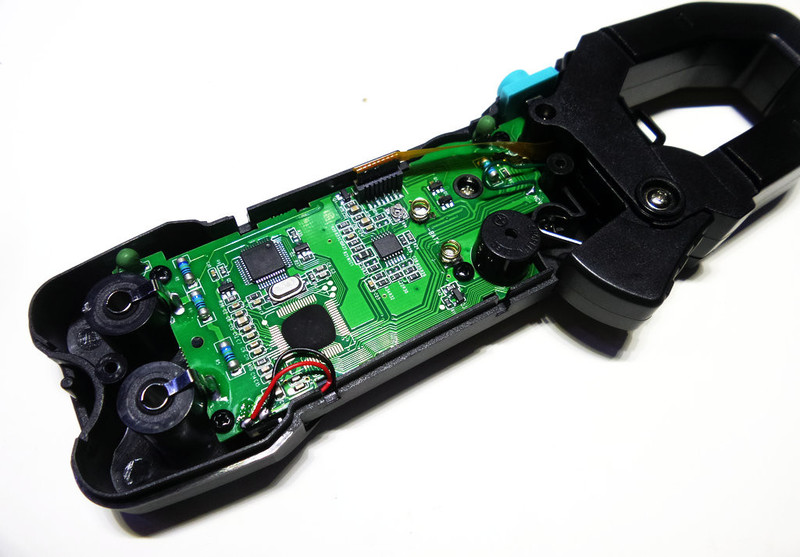

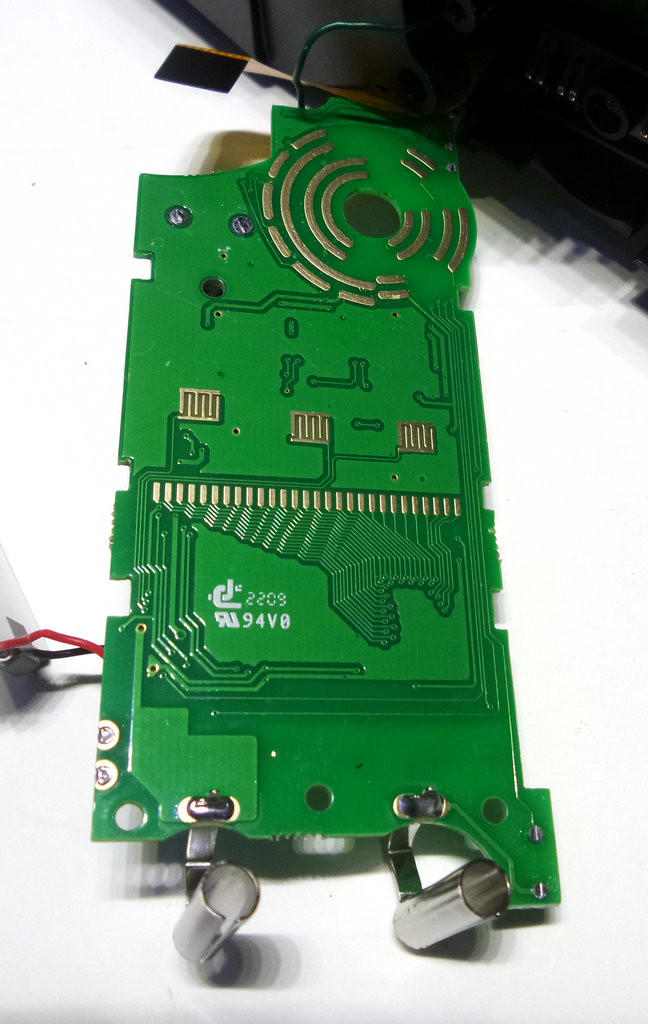

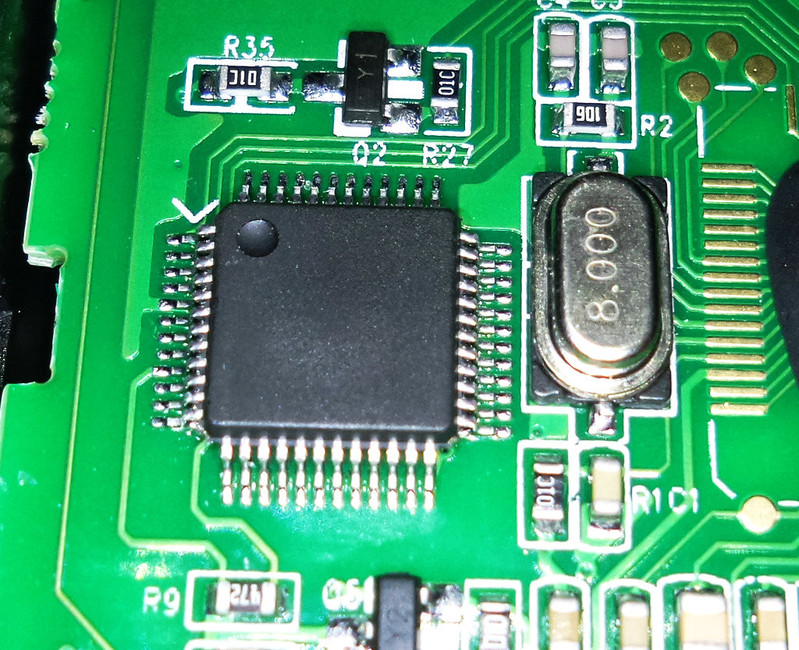

牛屎主控。

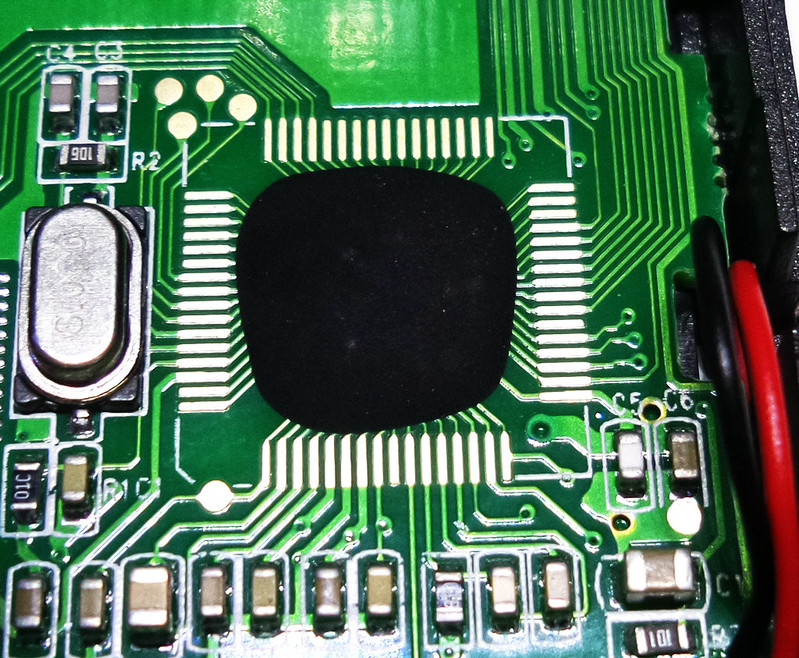

被打磨的这个应该是LCD驱动IC。

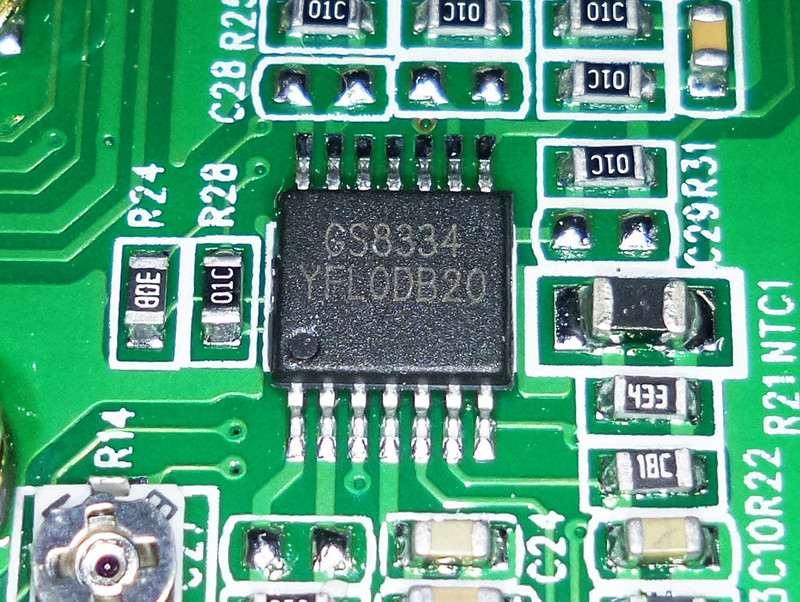

GS8334 低功耗精密运放
钳口引线不再是以前那样好几根飞线焊接到电路板上。

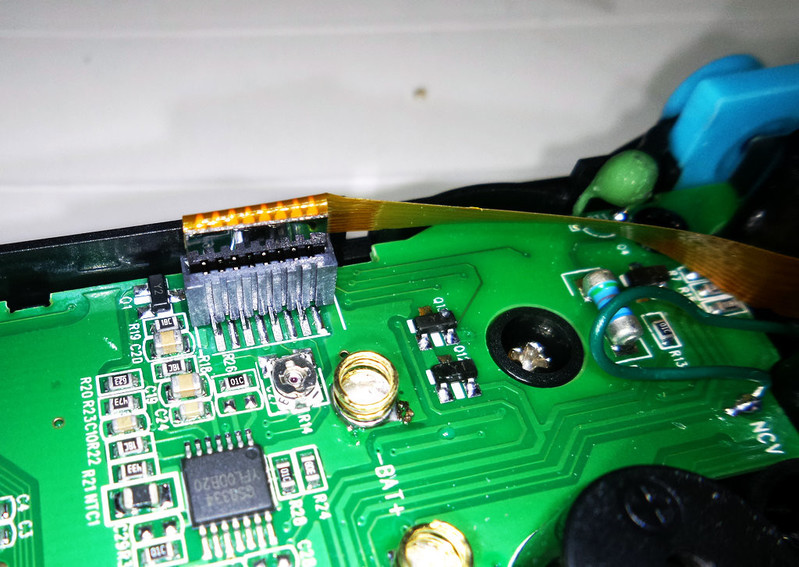

而是直接改成了FPC排线。看上去高大上了不少！
拔掉排线，以为电路板上就剩下一根NCV的飞线。

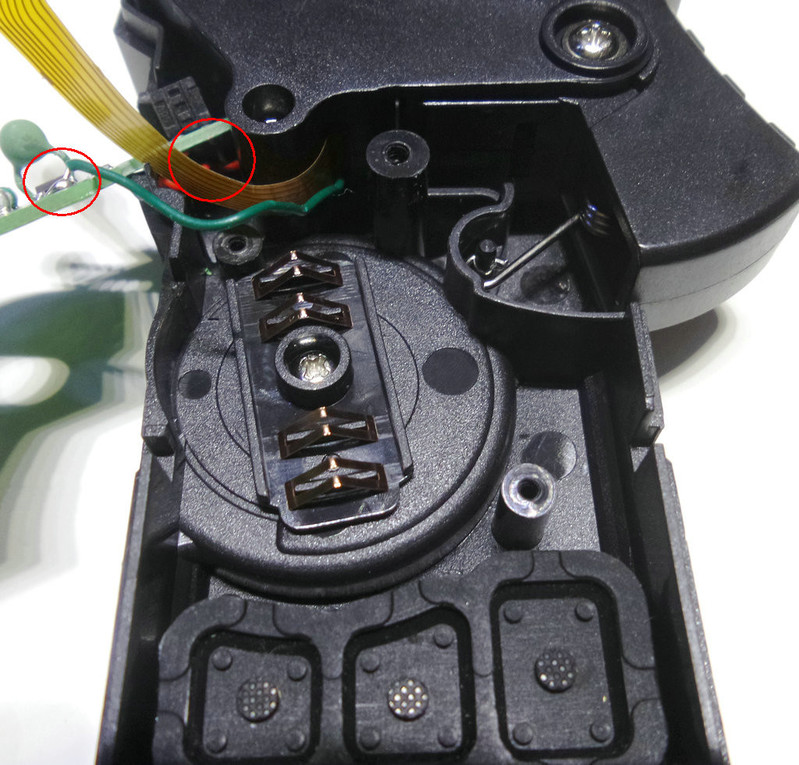

实际拆的时候才发现，电路板背面还焊着两根LED灯的线。

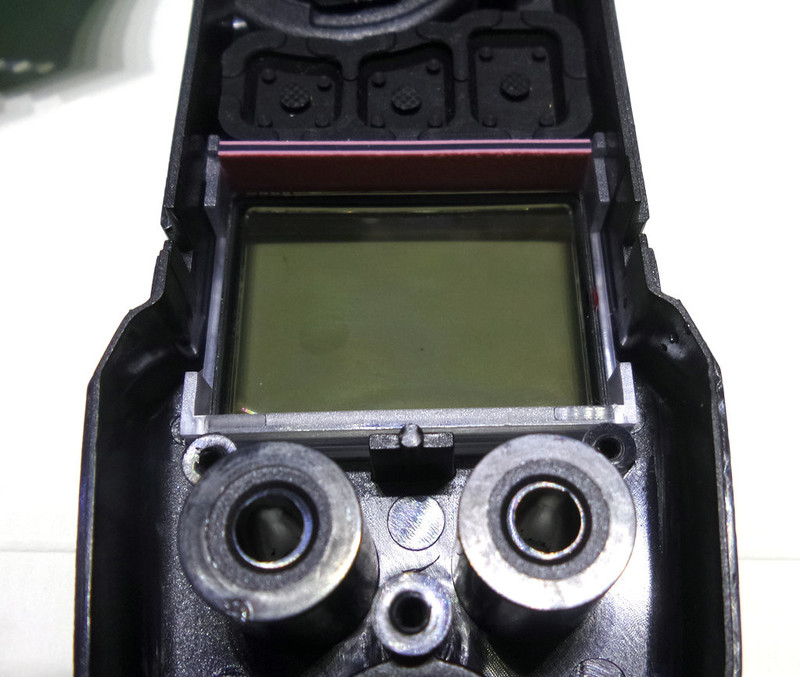

液晶屏。
