胜利 9820高压测量万用表

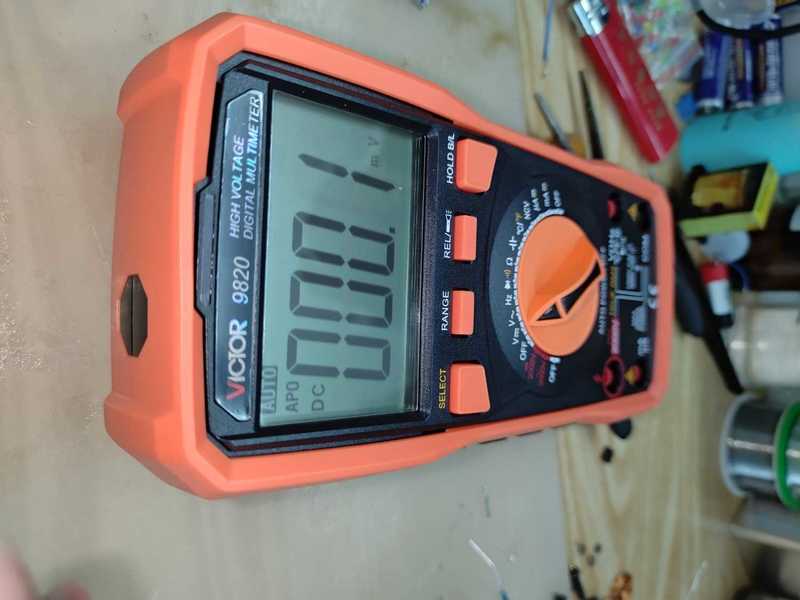

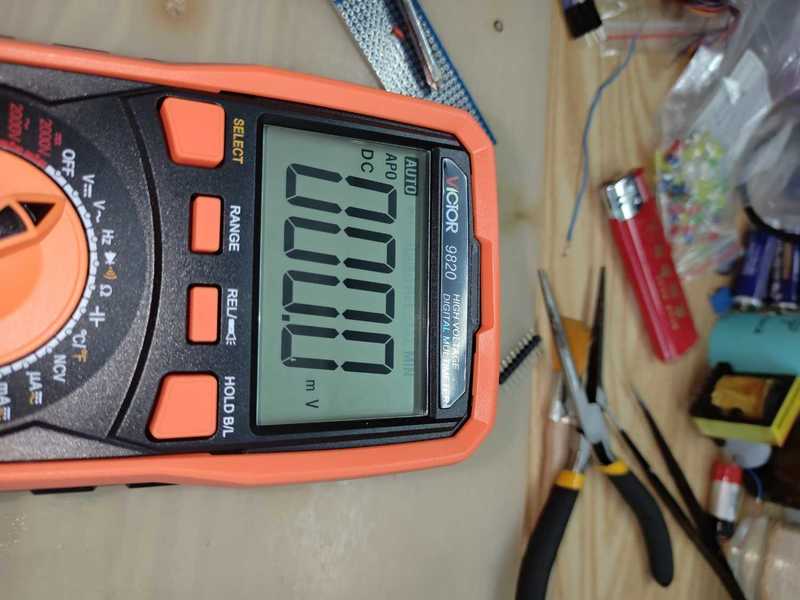

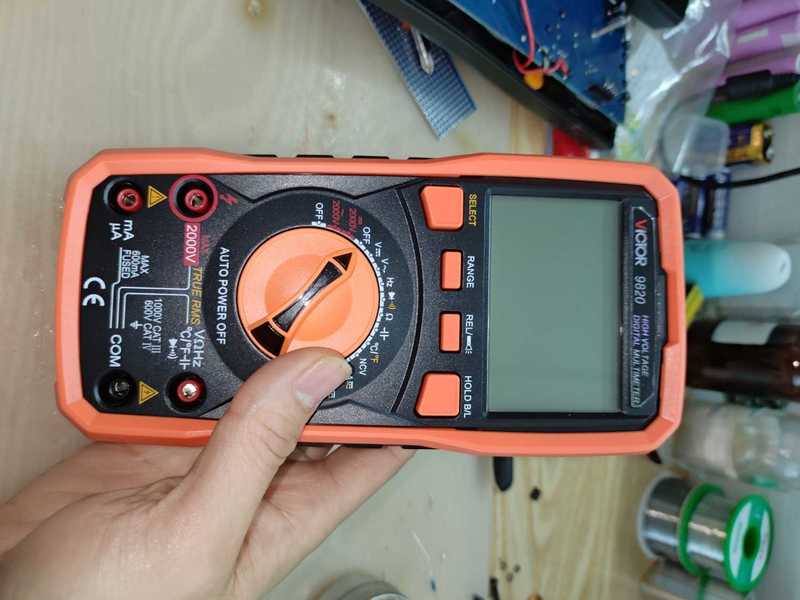

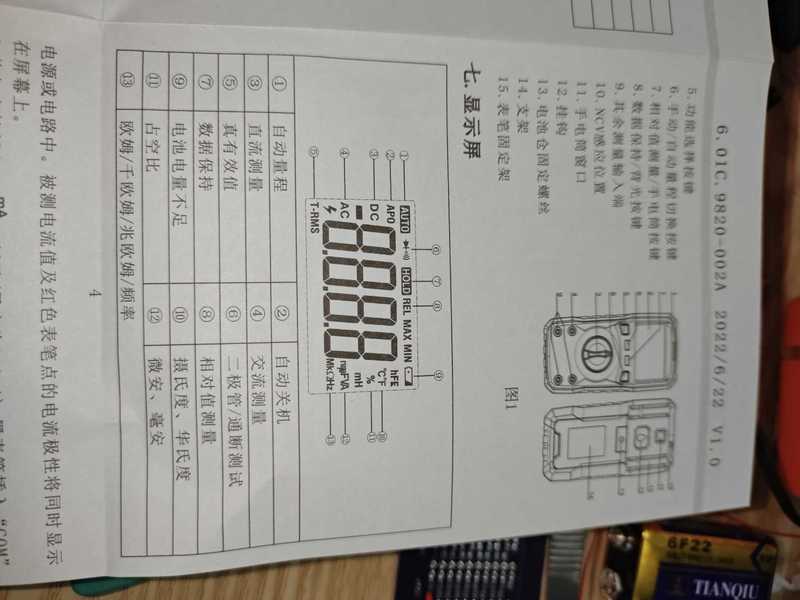

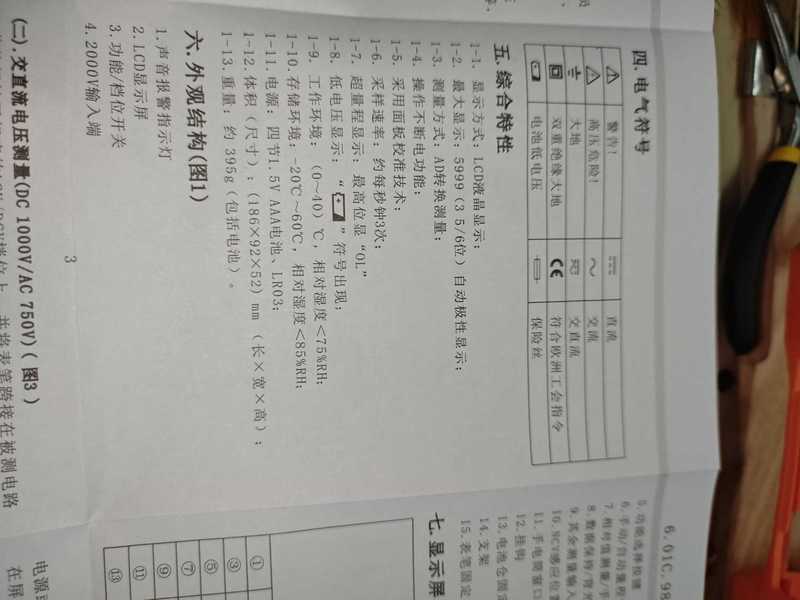

外表看起来做工还不错。比vc890大些。屏幕也大

可视角度OK的。

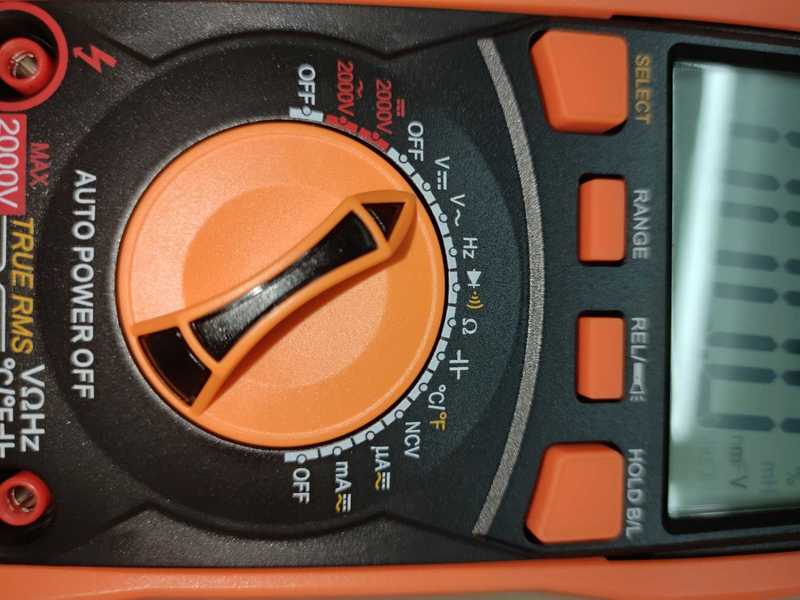

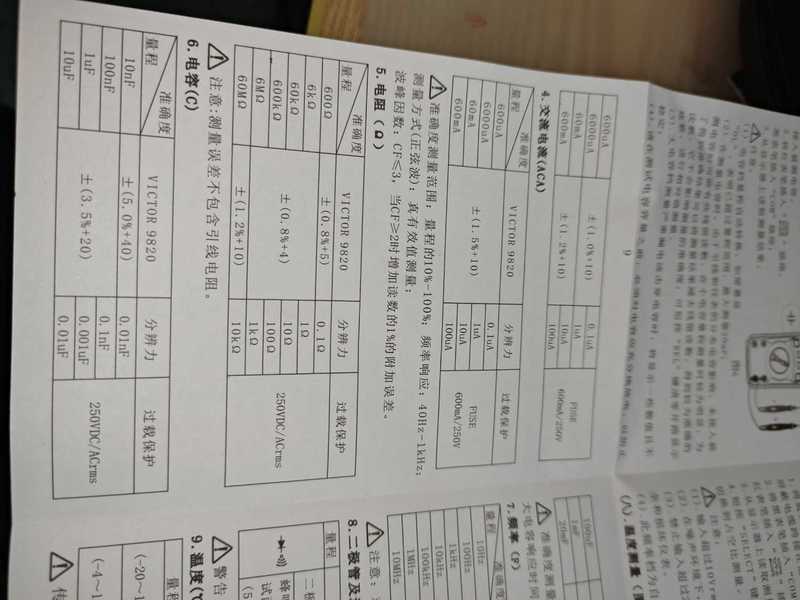

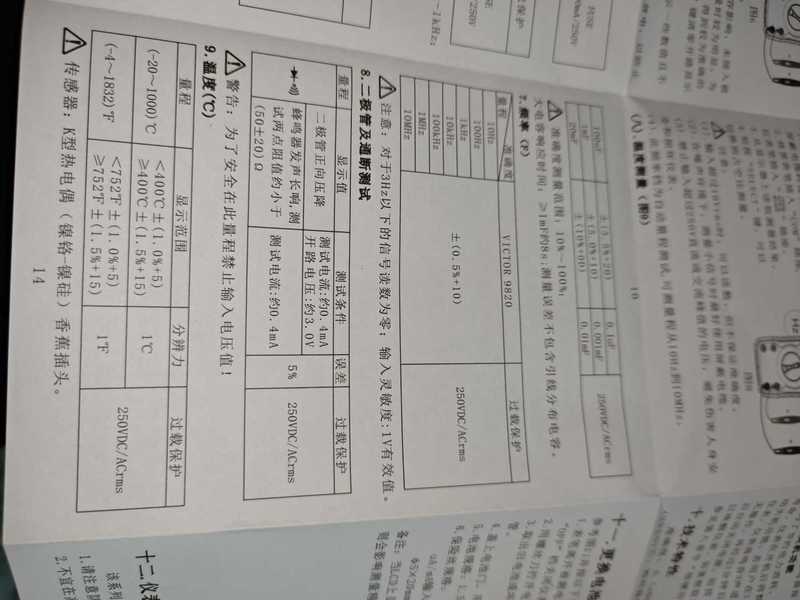

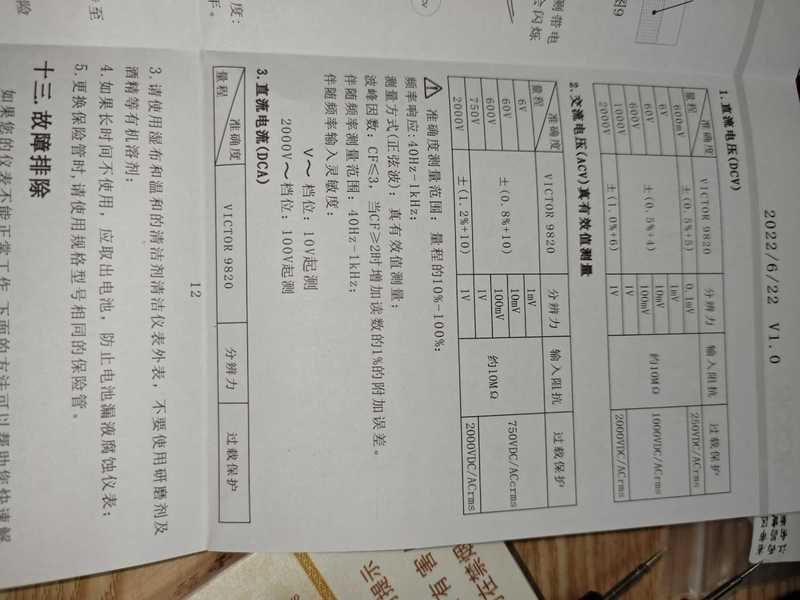

自动/手动量程的，多了两个2000v档。蜂鸣档有点失败，触发速度很块，恢复慢。也就是说不能连续触发。对快速查找IC脚短路点不太友好，不知道能不能通过电路改正。
然后就是拆解了。

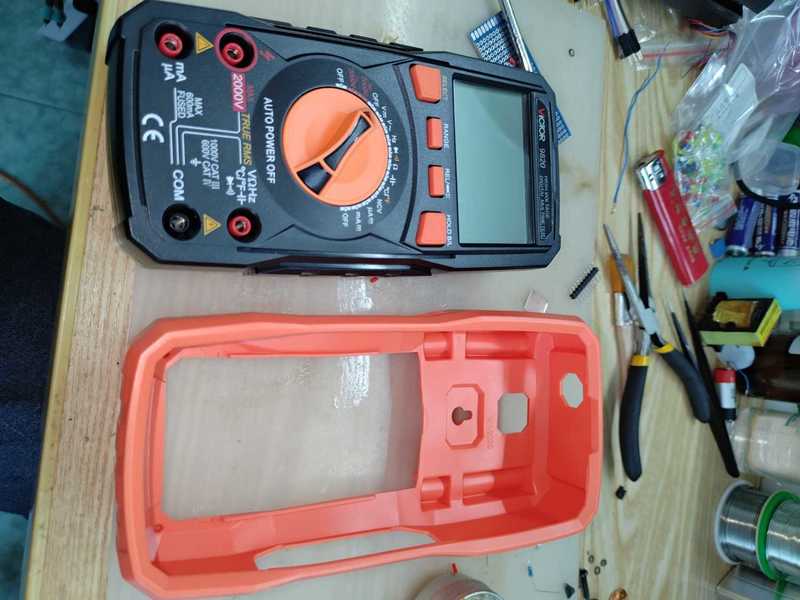

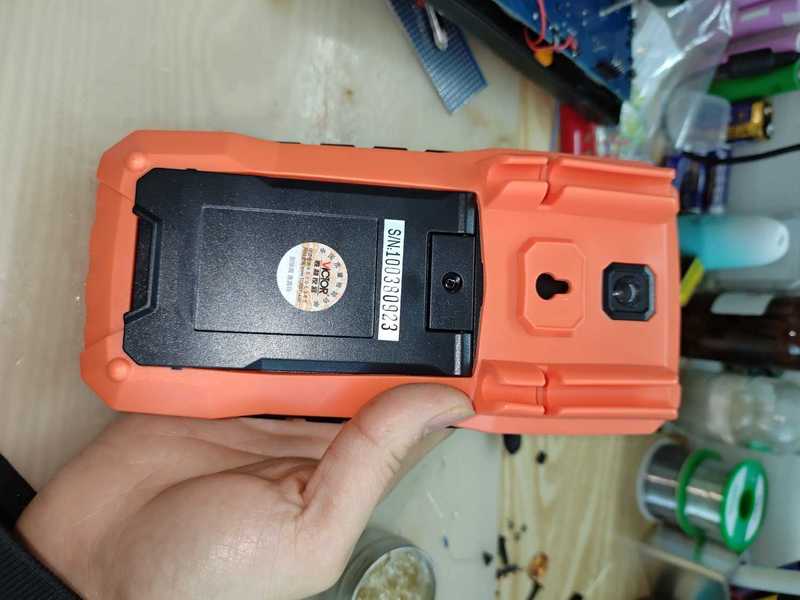

这个皮套差评，太硬了。

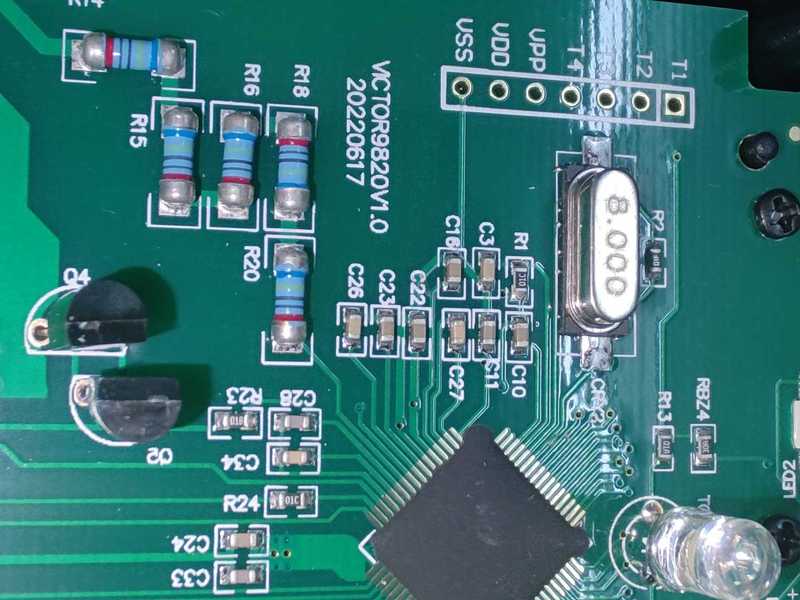

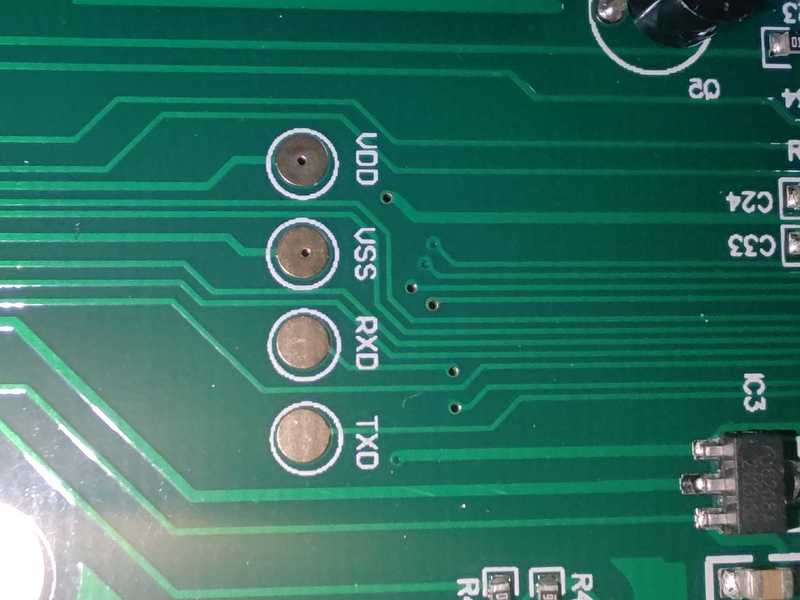

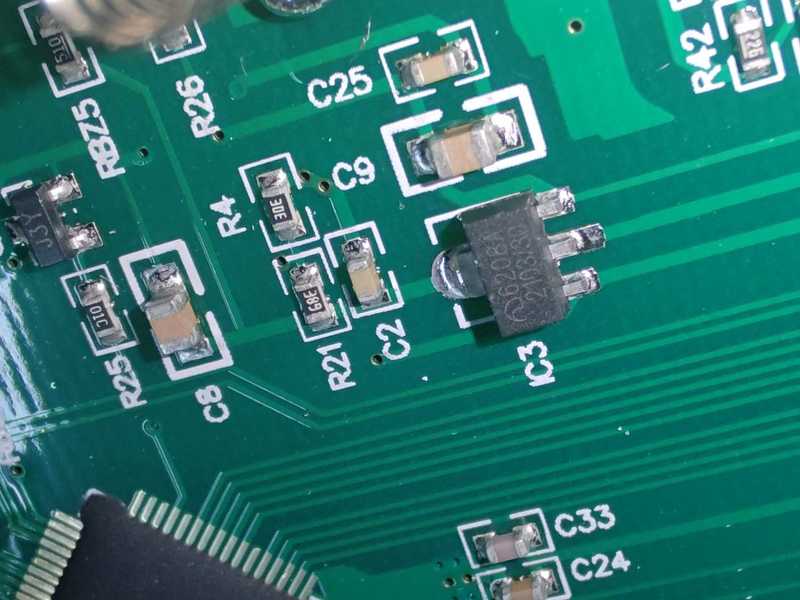

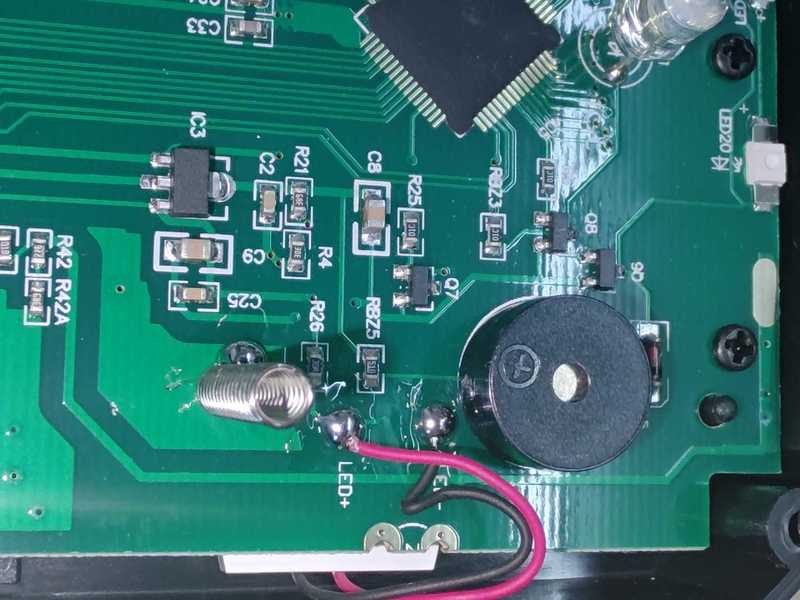

翻车，还以为是单片机方案。不好玩了。有通信接口。

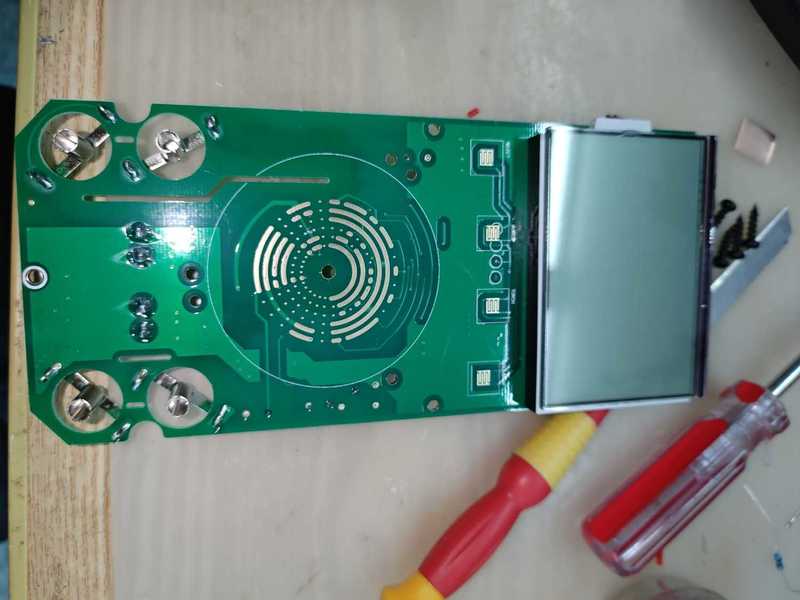

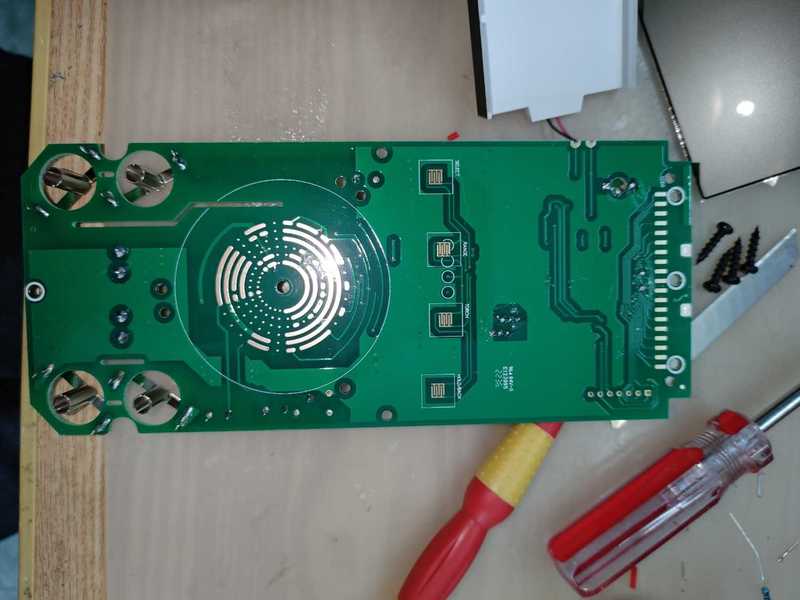

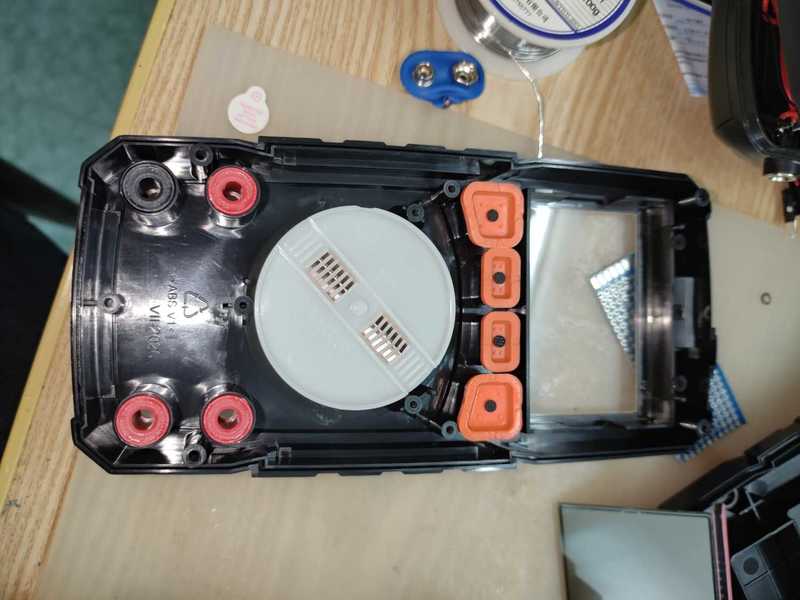

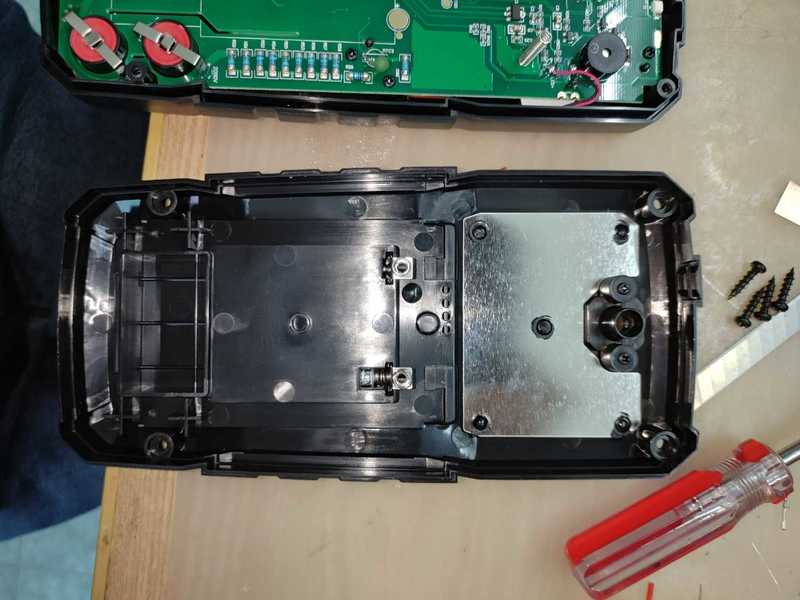

屏和拨盘是直接压在上壳的，没有固定在pcb上。

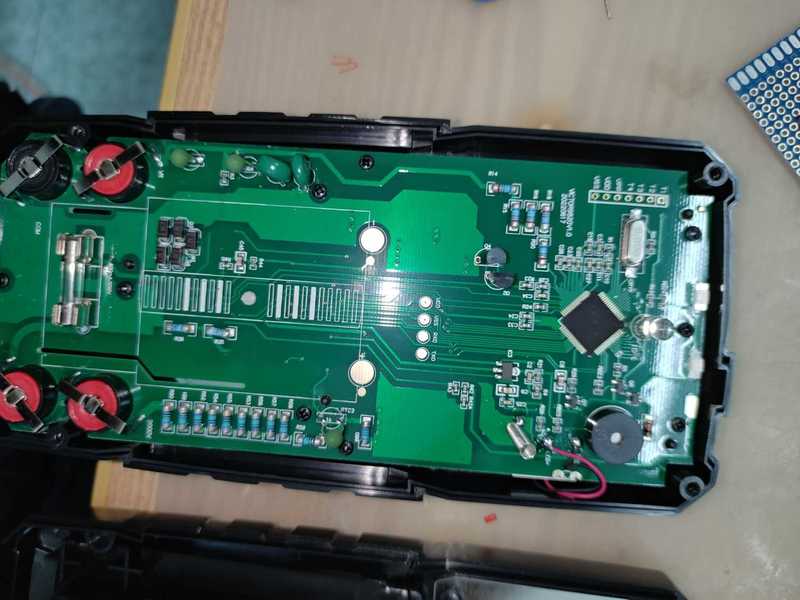

三颗ptc，两颗压敏。官网200多的价格虚的一批。应该是针对特种行业需求而设计的。要是放在以前我还能用来测测高压线圈。这表我自己用连当炮灰的资格都没有。

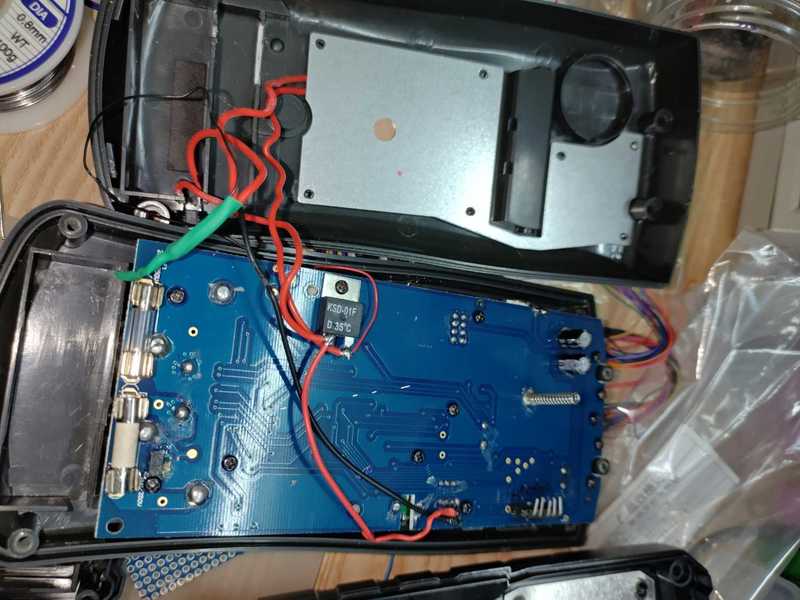

还是喜欢vc890系列，最近给vc890c加个恒温电路，在背板里面贴了了块pi发热膜 9v 300ma 发热烫手，用了颗ksd-01f的35度恒温管。可以恒温但速度慢，环境20度，用了1个小时才稳定35度。太慢了。准备加大pi发热膜，用ne555加ntc做恒温控制试试。

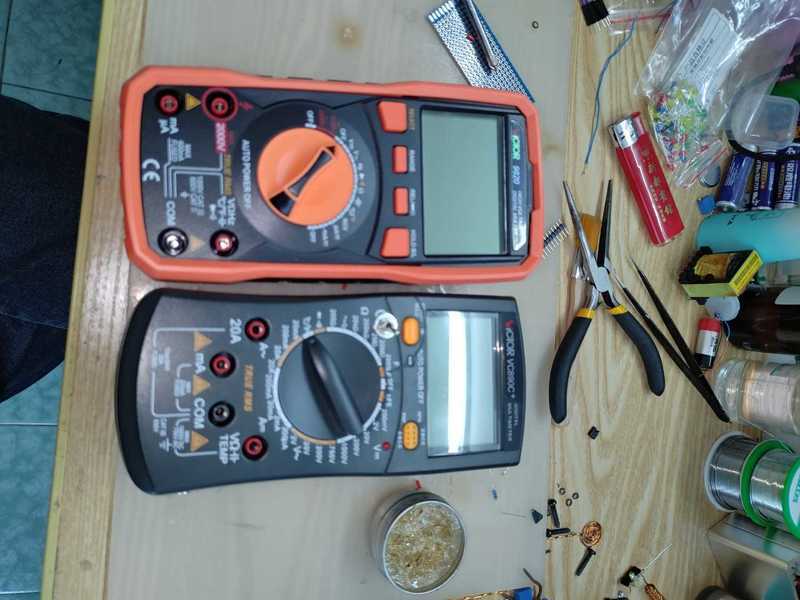

补上vc890c的图。 有台式表，不想用来当炮灰表。手持表又飘的厉害。一换季就要校准一次，嫌麻烦直接改9v外置供电再加个恒温电路，永远35度管它什么温漂，一次校准终身享受。目前测试外置供电与pi发热膜环境的干扰不会对表的稳定性有什么影响，初步测试方案可行。

就是喜欢单片机方案的表，校准可以修正到精度很高，其他方案的电阻难搞不是差个几十欧就是多了。一换季又要重新调比例电阻。单片机方案就爽了。事先调好8度，20度 35度 三个校准环境的rom文件，环境了就刷下对应的文件就OK了。

支持不开盖校准

恒温想法有创意，谢谢分享

好方的牛

谢谢分享！

谢谢楼主分享

谢谢楼主分享，有想法就改。

谢谢分享

谢谢分享

谢谢分享！

高压小电流。

仔细一看也是牛芯的。

主控是什么芯片？

宇宙123 发表于 2022-11-29 11:00
主控是什么芯片？

主控是晶华微的sd7501应该带后缀的版本。芯片素质比0660的要高一个档次。24bit的adc 片内基准是50ppm的 0660是100ppm.校准发现线性有问题，应该是程序上没有设计好。如果不使用片内rom改用外置rom可以秒0660 能闭壳校准，按住保持键开机再连安两下就是校准界面了。

这表以后再玩了，素质比0660高。出厂带程序，也就是说sd7501出厂就刷好了通用程序，有能力开发的可以自己开发程序烧录。rom应该支持读取但要相应的硬件及软件才能操作，开发手册里提到读取密钥。

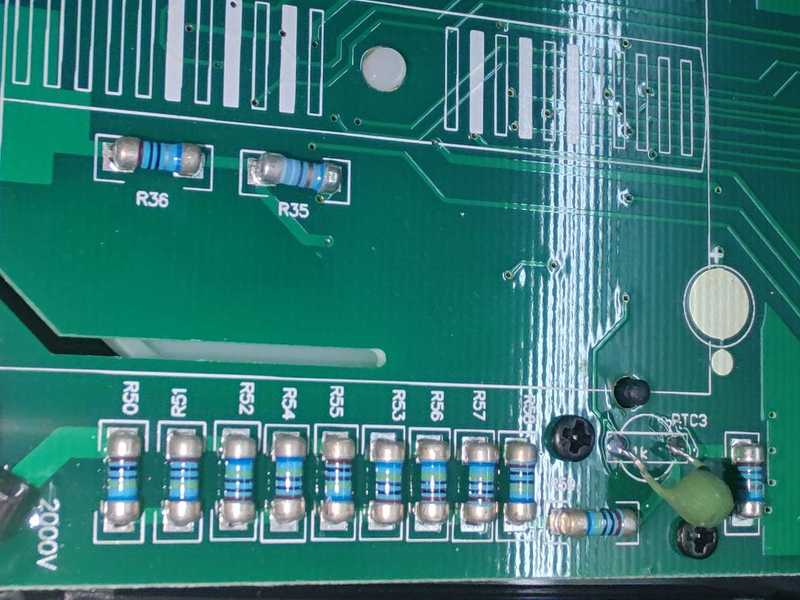

线性问题应该跟校准参考电压有关。发现用mv参考电压校准后mv档是准的。其他档位都按比例偏点，说明片内分压精度很高，（sd7501内置比例电阻可以保持较好的温漂同步性）拆机图上的一堆晶元电阻是2000v档用的 。线性应该与校准参考档的漏流有关。

谢谢分享！

这种高压测的少吧
