求胜利VC9805A+单片机HY12P65版本校准方法。

发表于：2022-11-28 16:47:03 3388
万用表
主题类别: 技术_讨论
仪表品牌: 胜利（VICTOR）
显示方式: 三位半
型号或关键字: VD9805A+

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

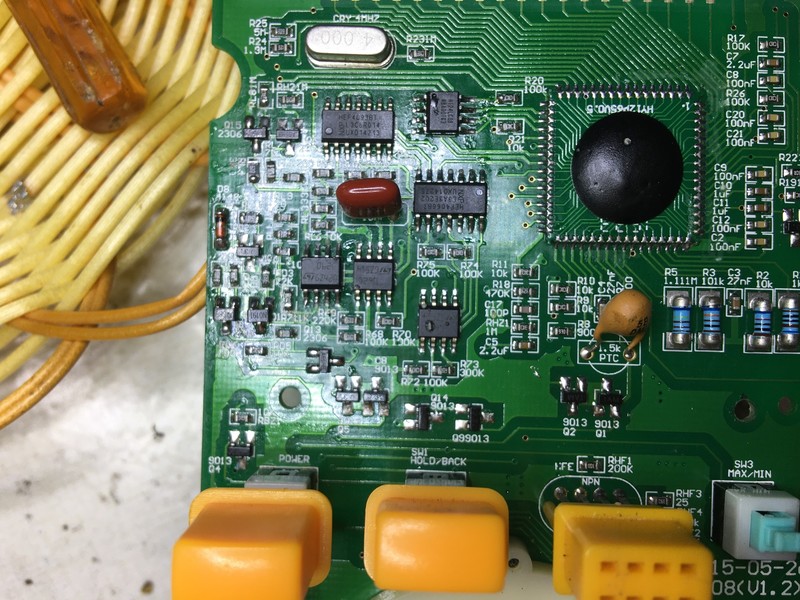

手上有一个单片机版本的VC9805A+,牛屎板上写的HY12P65,改了6000字，成功，但是不知道如何校准（参考坛子里的vc89系列还是不知道怎么弄），望大侠分享。

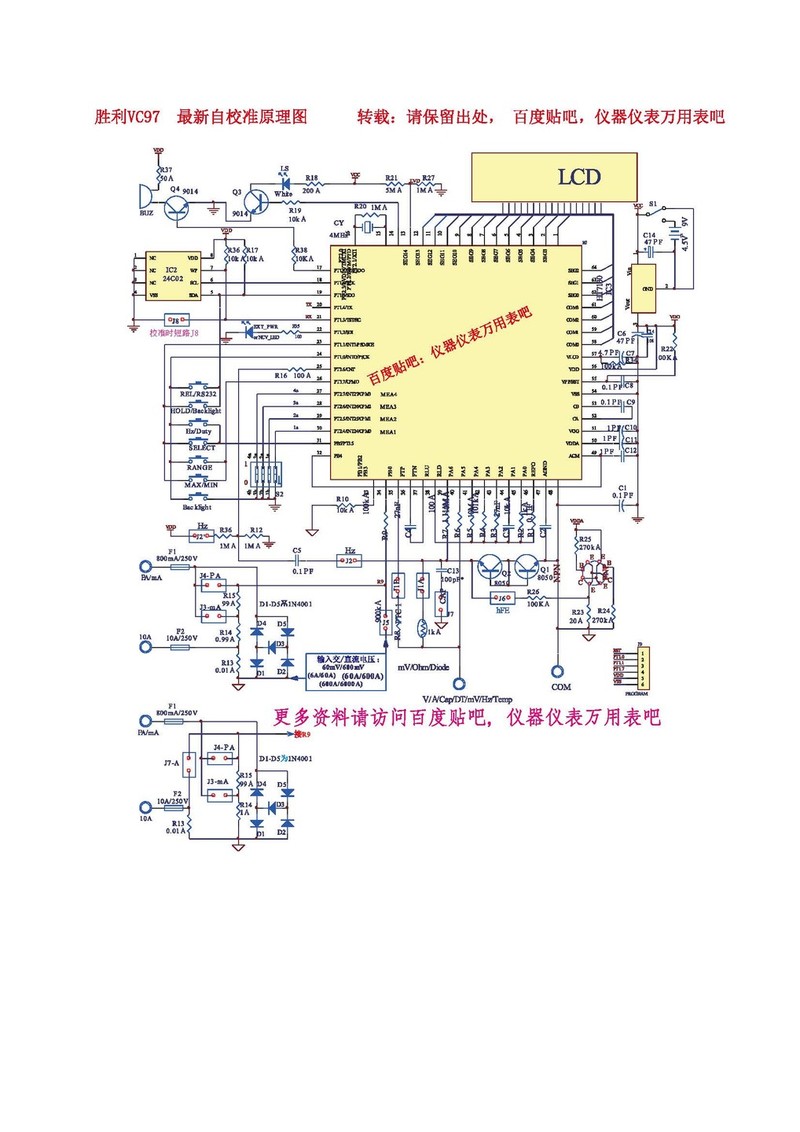

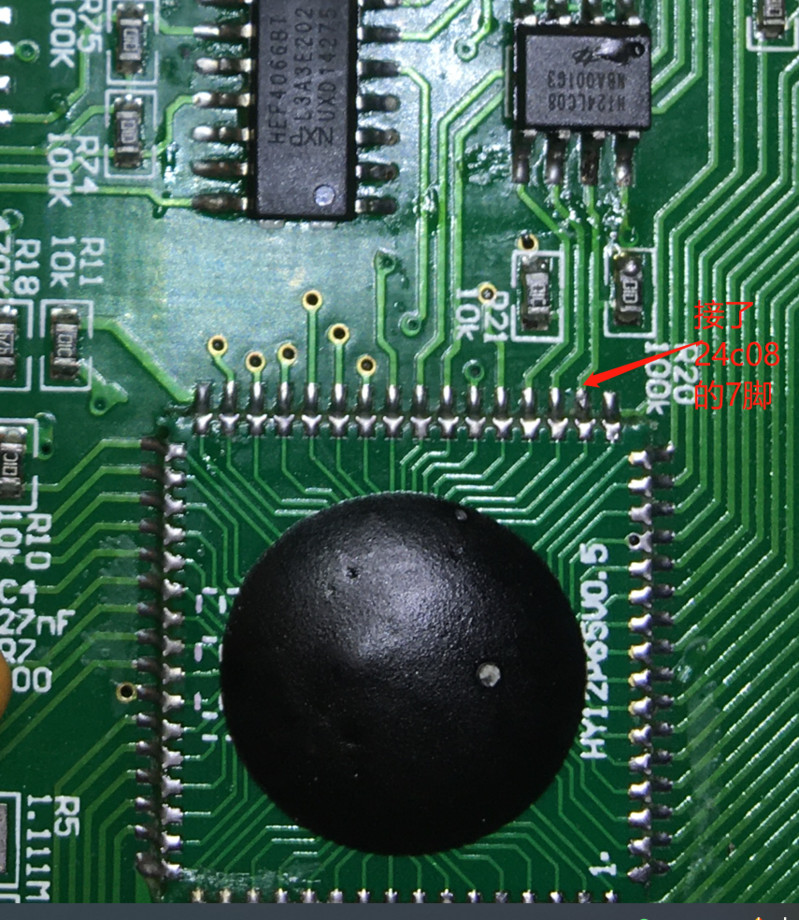

但是又个奇怪的情况：单片机连接存储器的wp是18脚，而不是0660公板图的21脚，SDA/SCL是19/20脚，也不是公板图上的18/19脚，难道厂家重新定义管脚了？

以下程序自动插入未在内容中添加的图片或附件
vc9805a .jpg
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（27）

ftr315 数字探长 2022-11-29 23:45:58
24c08有两种。一种是7脚高电平开启写入。一种是低电平写入。你量下7脚正常工作时是什么电位。
2022-11-29 23:45:58 回复
ftr315 数字探长 2022-11-29 23:48:03
正常工作是高电位你就7脚接地开机.是低电位就用上拉电阻把电位拉上去开机
2022-11-29 23:48:03 回复
ftr315 数字探长 2022-11-29 23:48:55
能拍下上面所有的IC吗？要看清型号。谢谢
2022-11-29 23:48:55 回复
ftr315 数字探长 2022-11-29 23:54:33
又看了下电路。你的24c08有个上拉电阻。那只要把7脚与4脚短接开机 看看会不会进入校准自检。
2022-11-29 23:54:33 回复
ftr315 数字探长 2022-11-29 23:58:46
能开篇个单片机板vc9805的拆解贴吗？
2022-11-29 23:58:46 回复
ftr315 数字探长 2022-11-30 00:11:57
我喜欢直接修改rom来校准，自检校准因为漏流的关系会影响线性。直接修改rom简单暴力直接排除微漏流影响。
2022-11-30 00:11:57 回复
wgh1027 数字大神 2022-11-30 00:40:07
谢谢分享
2022-11-30 00:40:07 回复
wyl 数字梦想家 2022-11-30 08:22:33
等待观看下文。
2022-11-30 08:22:33 回复
ythtlqqm 楼主     数字奇才 2022-11-30 09:31:04
ftr315 发表于 2022-11-29 23:48
能拍下上面所有的IC吗？要看清型号。谢谢

周末吧，平时回家要陪小孩，没时间折腾
2022-11-30 09:31:04 回复
ythtlqqm 楼主     数字奇才 2022-11-30 09:40:54
ftr315 发表于 2022-11-29 23:54
又看了下电路。你的24c08有个上拉电阻。那只要把7脚与4脚短接开机 看看会不会进入校准自检。 ...

短接保险丝下面的跳线位是可以进入自检和校准模式，按最右边的MAX/MIN也可以跳过自检，打到电阻20K/200K档看似进入了mv档校准，但是没有按钮调显示值，按hold也保存不了。VC890D是直接从OFF档转到20k/200k档，9805a+有个power键，不知道是否需要先固定在某个档开机，再转到20K/200K档
2022-11-30 09:40:54 回复
ythtlqqm 楼主     数字奇才 2022-11-30 09:50:12
ftr315 发表于 2022-11-29 23:58
能开篇个单片机板vc9805的拆解贴吗？

开，等周末把照片拍全。
2022-11-30 09:50:12 回复
wgsd 数字大神 2022-11-30 09:53:40
牛屎又圆又亮。
2022-11-30 09:53:40 回复
ynkmzyl 数字大师 2022-11-30 17:46:35
从来就没有公版的说法
2022-11-30 17:46:35 回复
cdsh 数字梦想家 2022-11-30 18:02:39
能改的都是大神啊
2022-11-30 18:02:39 回复
ftr315 数字探长 2022-11-30 18:36:36
他应该说的是芯片厂家参考图纸吧！
2022-11-30 18:36:36 回复
atz123 数字王者 2022-11-30 18:56:26
都是大神啊
2022-11-30 18:56:26 回复
马蜂 数字梦想家 2022-12-1 09:49:32
20A插孔附近有CAL孔，关机状态下短接，开机拧到200K档，显示CAL，自检完成后即可逐项校准。校准完成后关机再断开CAL孔即可。
2022-12-1 09:49:32 回复
ythtlqqm 楼主     数字奇才 2022-12-1 13:48:35
ythtlqqm 发表于 2022-11-30 09:31
周末吧，平时回家要陪小孩，没时间折腾

2022-12-1 13:48:35 回复
ftr315 数字探长 2022-12-1 23:07:48
ythtlqqm 发表于 2022-11-30 09:40
短接保险丝下面的跳线位是可以进入自检和校准模式，按最右边的MAX/MIN也可以跳过自检，打到电阻20K/200K ...

hold按了保存不了，可能是超出了校准范围。一般是打到直流毫伏档自检（应为自检要校准底噪）
2022-12-1 23:07:48 回复
