简单拆单片机版本VC9805A+,并求校准教程

*发表于：2022-12-1 13:58:17* 3051 · 发表于：2022-12-1 13:58:17

您需要登录才可以下载或查看，没有账号？立即注册

x

本帖最后由 ythtlqqm 于 2022-12-1 13:59 编辑

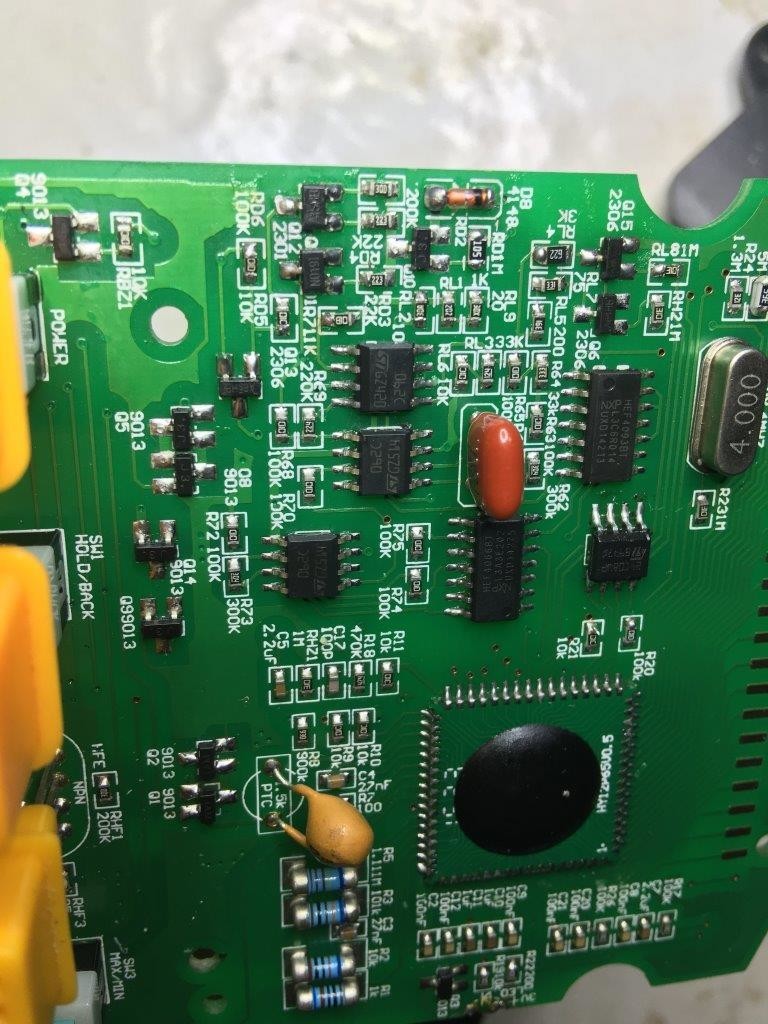

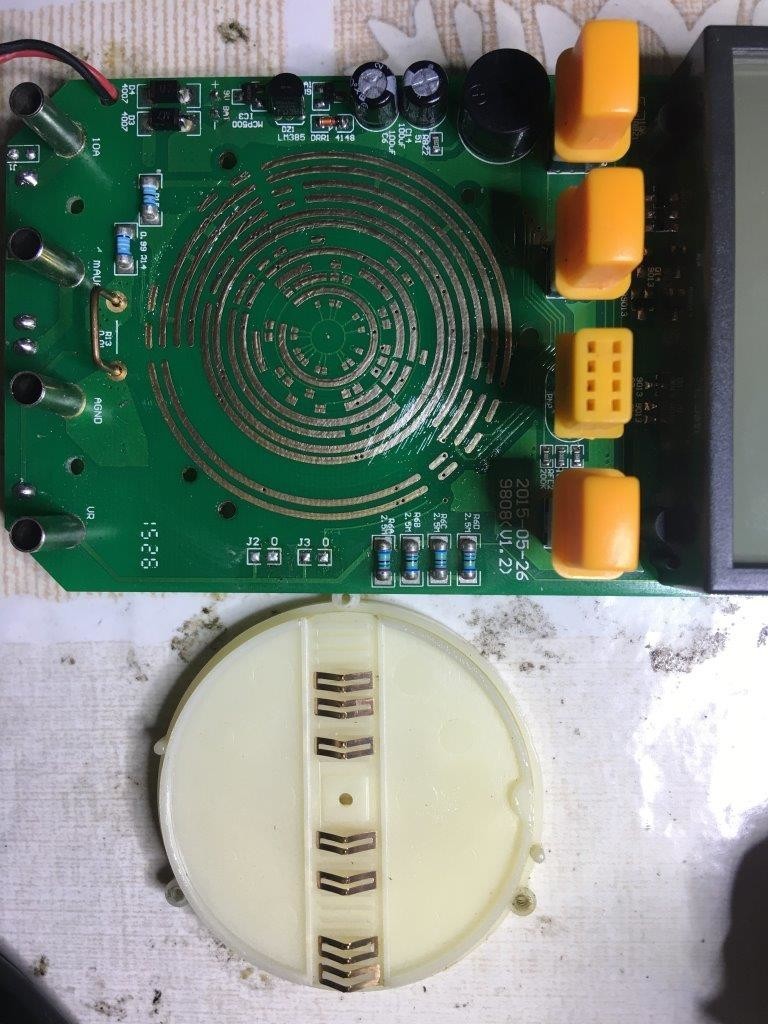

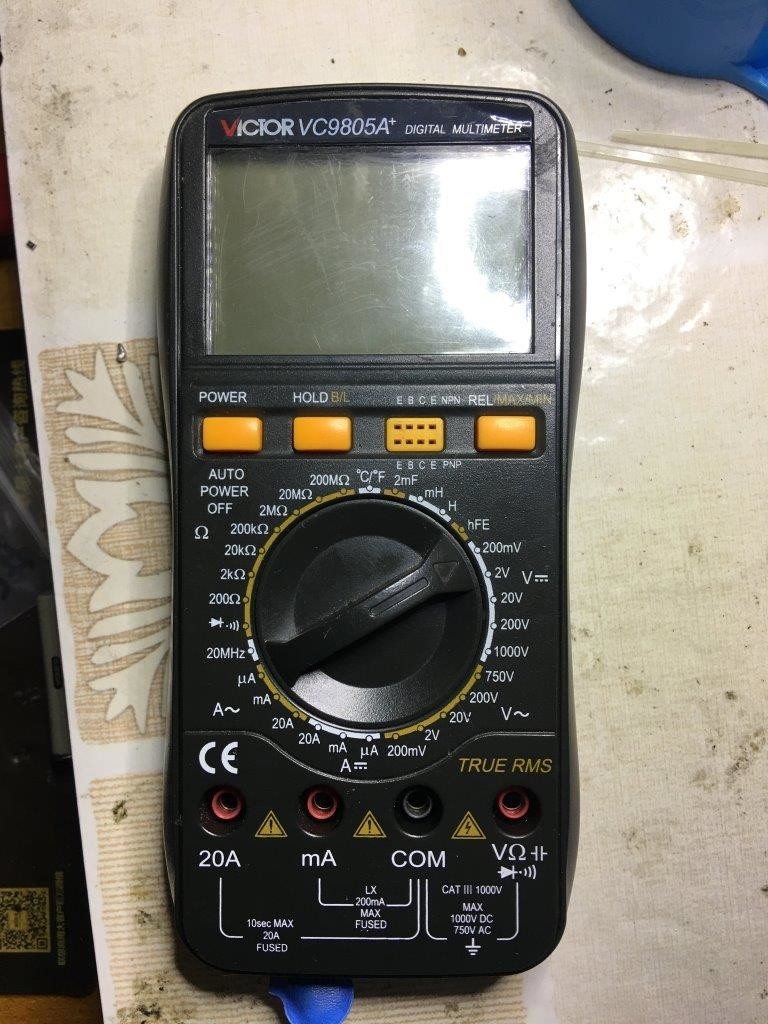

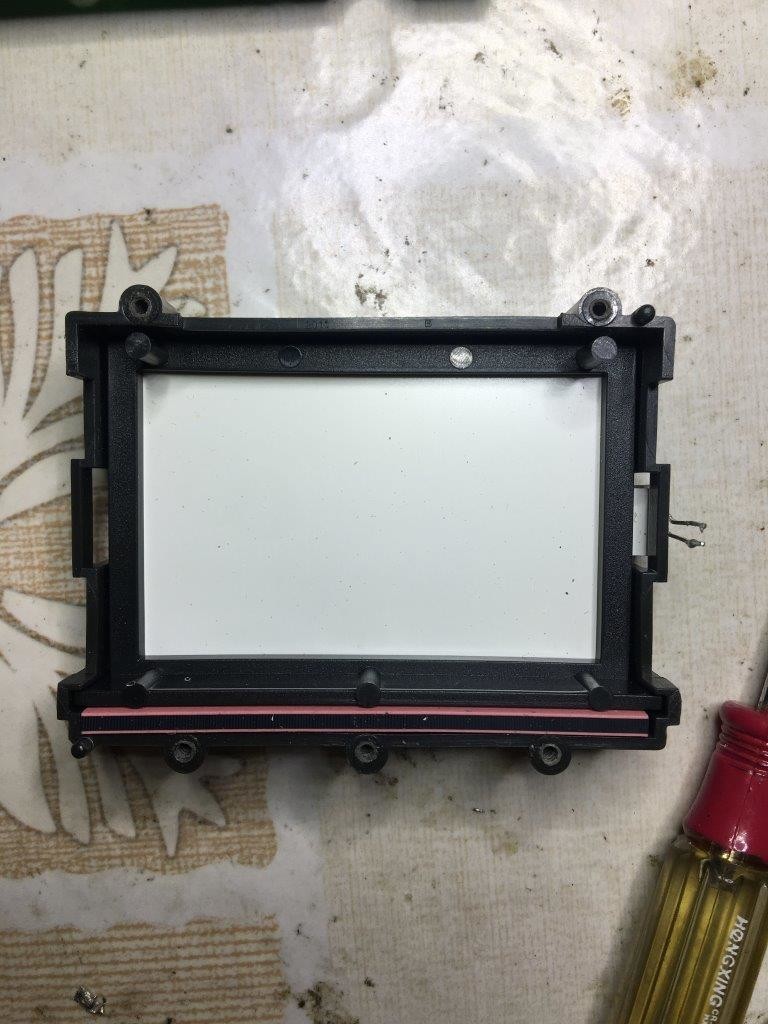

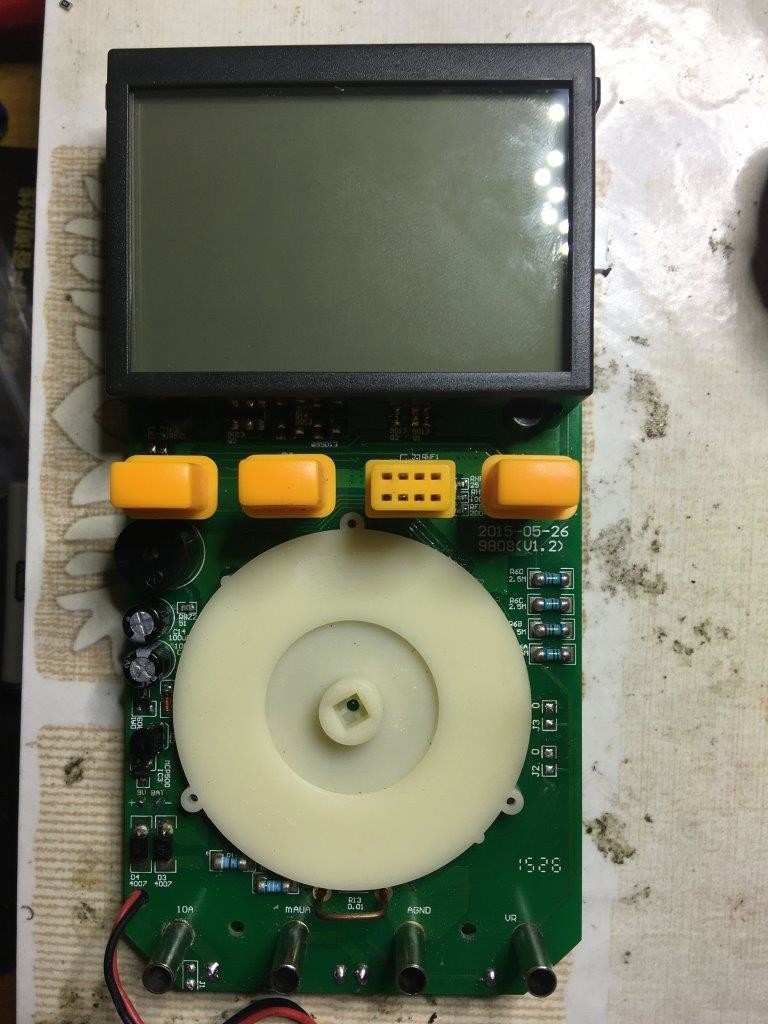

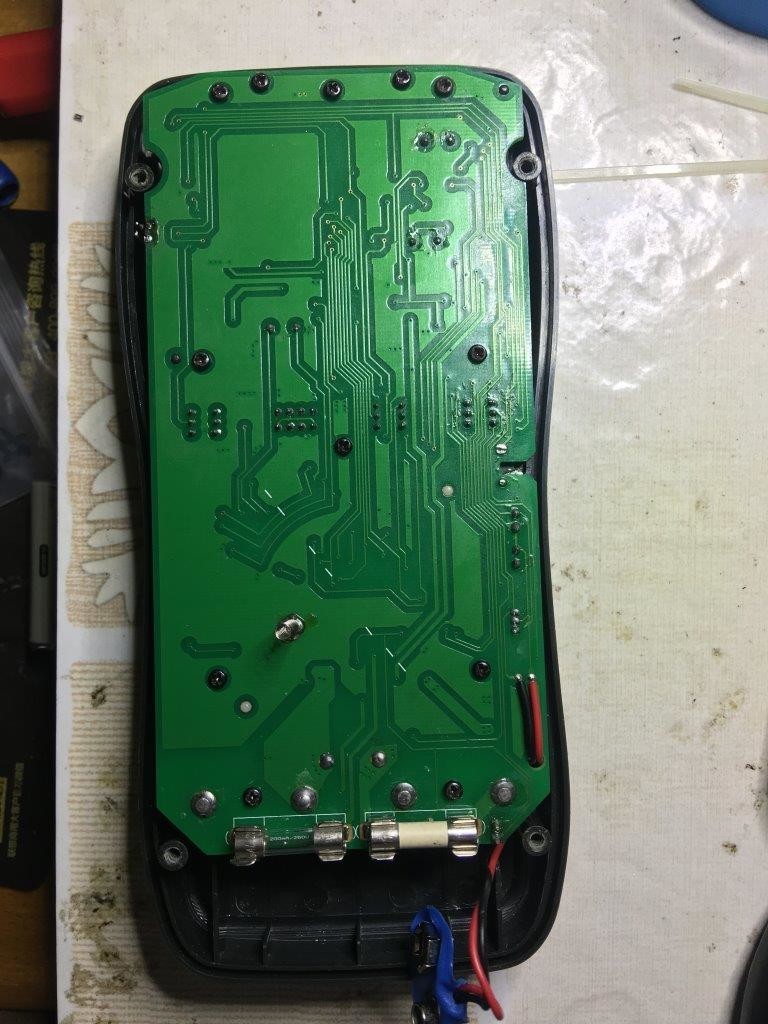

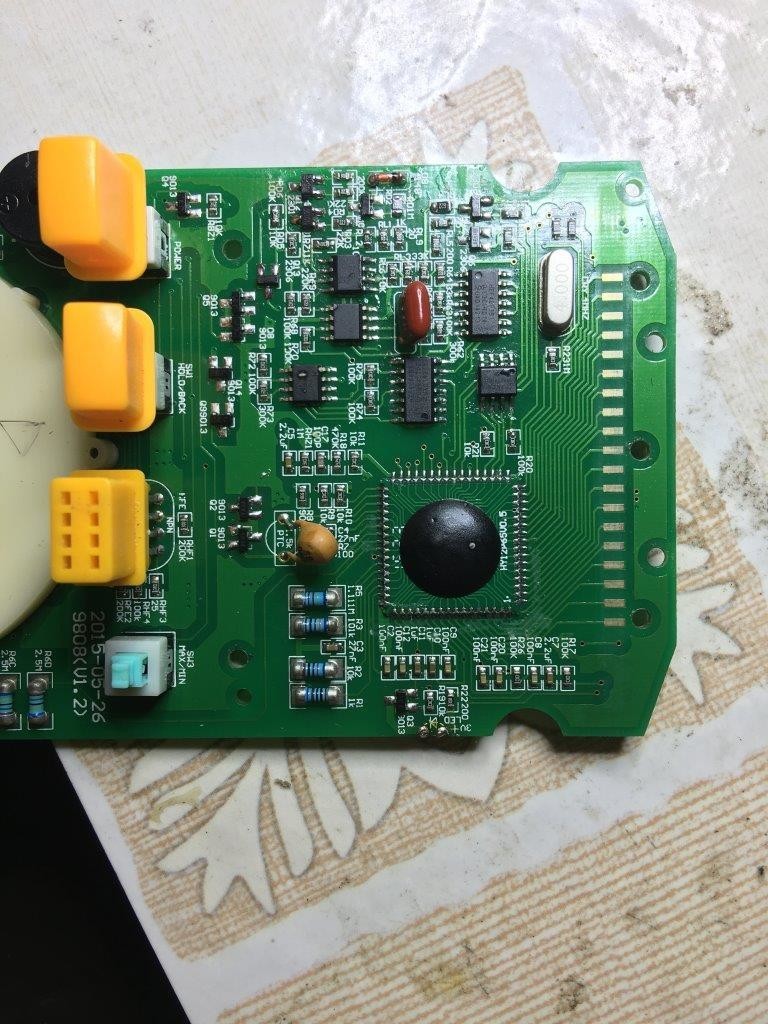

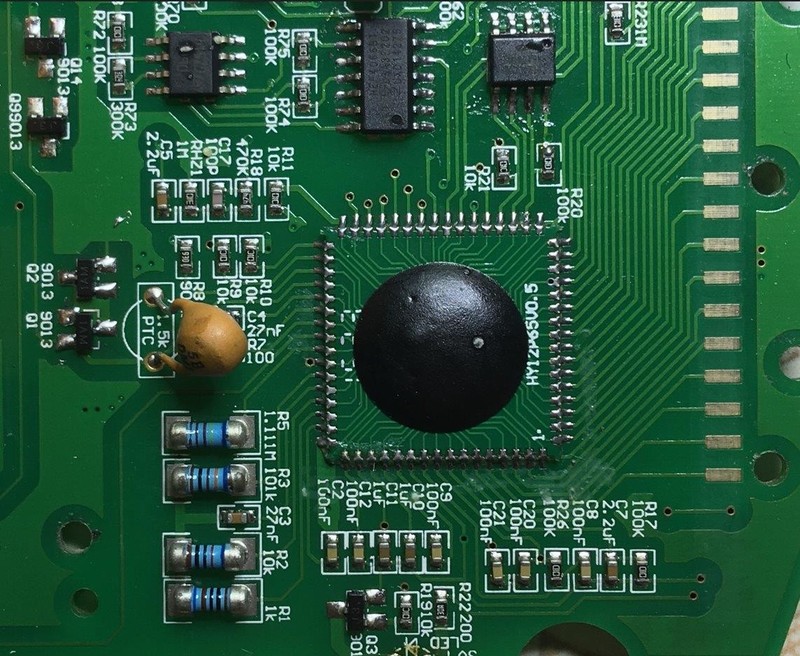

之前发过几张图，应坛友要求，小拆VC9805A+，再补几张，和FLUKE 45对比测量值偏小，校准方法按VC890没成功，求详细教程。
图不多，就不详细整理，一起发了。

ftr315 · 2022-12-4 00:03:45

谢谢分享。

勇闯沙滩 · 2022-12-4 06:55:55

谢谢分享。

ftr315 · 2022-12-4 08:25:36

tl062c 用的不是0660方案吗？

ftr315 · 2022-12-4 08:28:23

看线路是0660方案啊。怎么还用上了062 和比较器呢

ftr315 · 2022-12-4 17:58:49

你量一下，最下面的J1 是不是一个接地一个接rom7脚。

wgh1027 · 2022-12-4 20:10:50

谢谢分享

hymyfzgs · 2022-12-4 23:00:06

谢谢楼主分享

ythtlqqm · 2022-12-5 10:38:39

ftr315 发表于 2022-12-4 17:58
你量一下，最下面的J1 是不是一个接地一个接rom7脚。

j1是进入校准模式的跳线，我量过，进入校准模式后，电平会低下来，校准模式开机自检后的数据也会保存到rom，就是校准过程种，按hold键不保存

ftr315 · 2022-12-5 23:55:16

ythtlqqm 发表于 2022-12-5 10:38
j1是进入校准模式的跳线，我量过，进入校准模式后，电平会低下来，校准模式开机自检后的数据也会保存到ro ...

不保存是校准电压源用错了。

ftr315 · 2022-12-5 23:56:44

拍个第一个校准值按保存没反应的图来看看。

佳维 · 2022-12-6 13:14:12

感谢分享

sasasa148 · 2022-12-6 16:04:23

谢谢分享

喜欢就好 · 2022-12-7 22:27:33

谢谢分享！

ftr315 · 2022-12-28 17:28:56

找到问题没有？

ftr315 · 2022-12-28 17:39:47

你这表算捡漏了吧，vc9805的表内部居然是完整的9808的电路。

atz123 · 2022-12-28 20:01:23

谢谢分享

ythtlqqm · 2022-12-29 11:49:02

ftr315 发表于 2022-12-28 17:39
你这表算捡漏了吧，vc9805的表内部居然是完整的9808的电路。

9808应该是四位半吧，不清楚单片机版本二者区别

ythtlqqm · 2022-12-29 11:49:56

ftr315 发表于 2022-12-28 17:28
找到问题没有？

没有，最近羊了，等高手出现

冀小巍 · 2022-12-30 13:38:54

ythtlqqm 发表于 2022-12-29 11:49
9808应该是四位半吧，不清楚单片机版本二者区别

9808也是三位半的。
