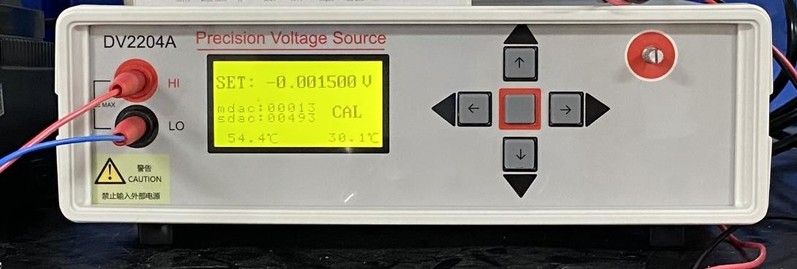

我也复制个电压源

ftr315 数字探长 2023-1-17 12:19:11
用的adc与dac是什么方案的？
2023-1-17 12:19:11 回复
V200405 数字奇才 2023-1-19 02:02:08
不错，不错，够准确的。
2023-1-19 02:02:08 回复
wgh1027 数字大神 2023-1-20 18:31:34
真牛
2023-1-20 18:31:34 回复
gdi2045 楼主     数字探长 2023-1-20 21:23:47
ftr315 发表于 2023-1-17 08:43
原帖是哪个？

最早的是瓦叔的voltgen吧
2023-1-20 21:23:47 回复
ftr315 数字探长 2023-1-22 00:19:48
gdi2045 发表于 2023-1-13 16:43
没有真正原创的东西在里面，pcb内电层加热其实也算不上原创

pcb内电层加热？能分享些经验吗？
2023-1-22 00:19:48 回复
ftr315 数字探长 2023-1-22 00:29:44
ftr315 发表于 2023-1-22 00:19
pcb内电层加热？能分享些经验吗？

比如，走线宽度与间距，线长与电流数据。
2023-1-22 00:29:44 回复
ftr315 数字探长 2023-1-22 00:34:26
ftr315 发表于 2023-1-22 00:29
比如，走线宽度与间距，线长与电流数据。

还有，pcb走线代替发热丝就需要足够长的走线，大量过长的走线产生的磁干扰是怎么解决的呢？
2023-1-22 00:34:26 回复
gdi2045 楼主     数字探长 2023-1-29 09:05:28
ftr315 发表于 2023-1-22 00:29
比如，走线宽度与间距，线长与电流数据。

线宽线长载流用ti那个 analog engineer calculaters工具大约计算下
2023-1-29 09:05:28 回复
gdi2045 楼主     数字探长 2023-1-29 09:07:25
ftr315 发表于 2023-1-22 00:34
还有，pcb走线代替发热丝就需要足够长的走线，大量过长的走线产生的磁干扰是怎么解决的呢？ ...

两层内电层反向走线 低效直流电磁影响 其它没了
2023-1-29 09:07:25 回复
ftr315 数字探长 2023-1-30 00:41:06
gdi2045 发表于 2023-1-29 09:07
两层内电层反向走线 低效直流电磁影响 其它没了

高，原来是这样啊。
2023-1-30 00:41:06 回复
wgh1027 数字大神 2023-5-3 19:35:30
谢谢分享
2023-5-3 19:35:30 回复
MF500 数字探长 2023-5-3 21:34:07
谢谢分享
2023-5-3 21:34:07 回复
wgh1027 数字大神 2023-7-18 20:41:34
看样子不错
2023-7-18 20:41:34 回复
