5位半台式电压表DVM制作过程

发表于:2025-8-6 11:10:38 950
万用表
主题类别: 制作_改装
仪表品牌: DIY自制
显示方式: 五位半
型号或关键字: 5位半直流电压表

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x
一直想做一款精度高一些的直流电压表,最近终于开工了

数字板先打的样,模拟板刚打样回来,正在焊接中。。。
直流档位覆盖基本电压范围,设计是可以到1000v(有点心虚),手动档兼自动档位切换。
高压进入低档位不会烧毁(还未实物验证)。
附带直流0-10V直流基准电压输出功能(ad5791方案,性能好没啥好说的除了价格高都是优点。)

[psyoukuplayer]XNjQ4ODAzMzgyNA==[/psyoukuplayer]

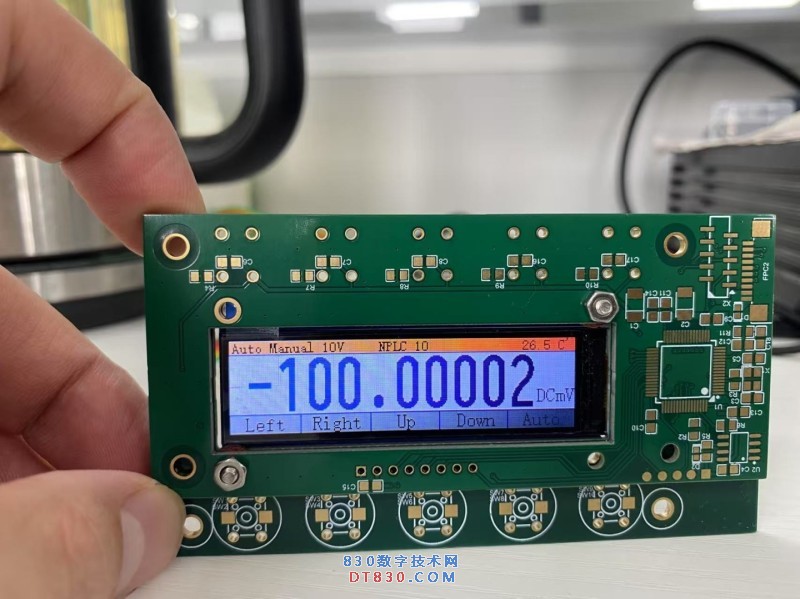

先上一个预设的显示界面

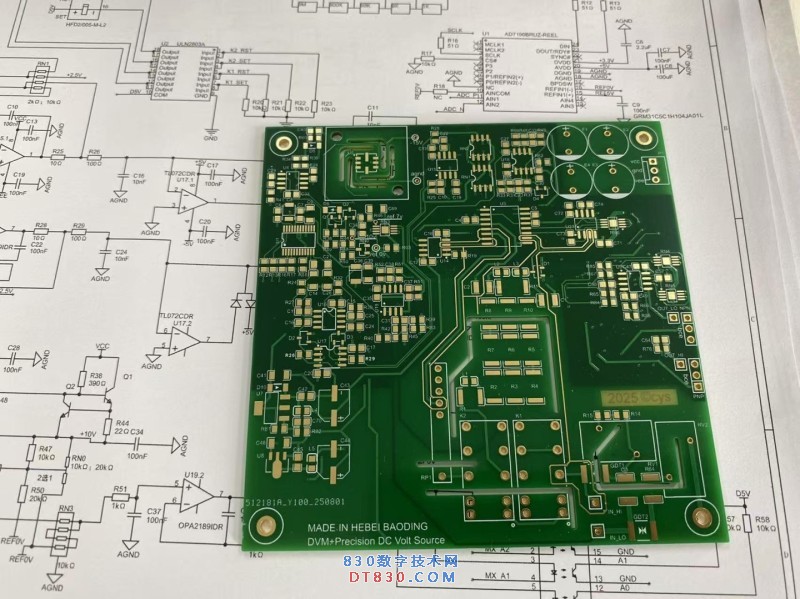

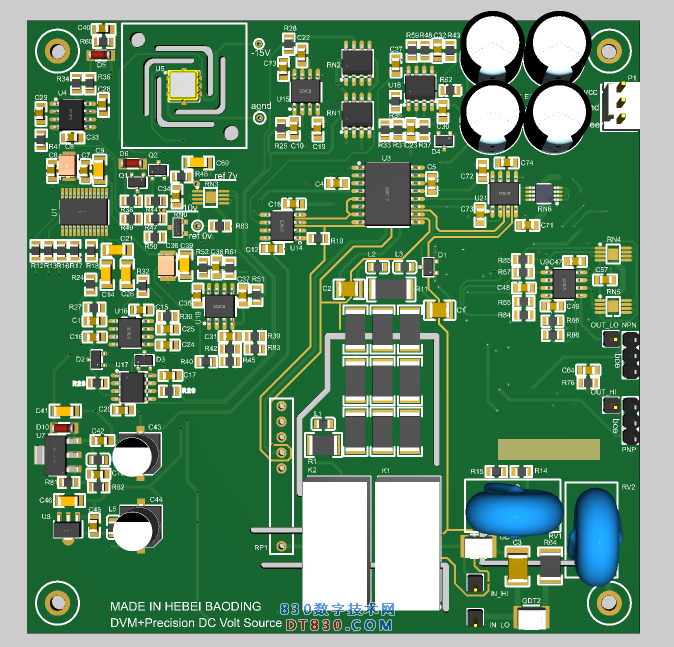

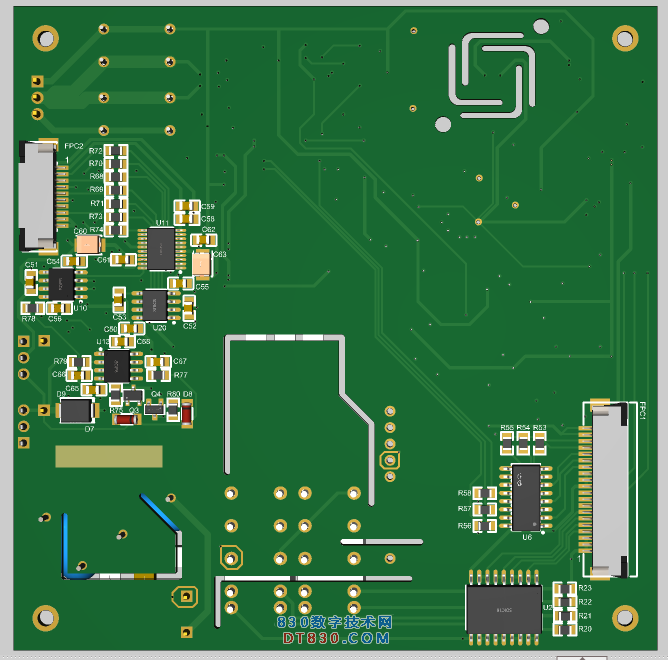

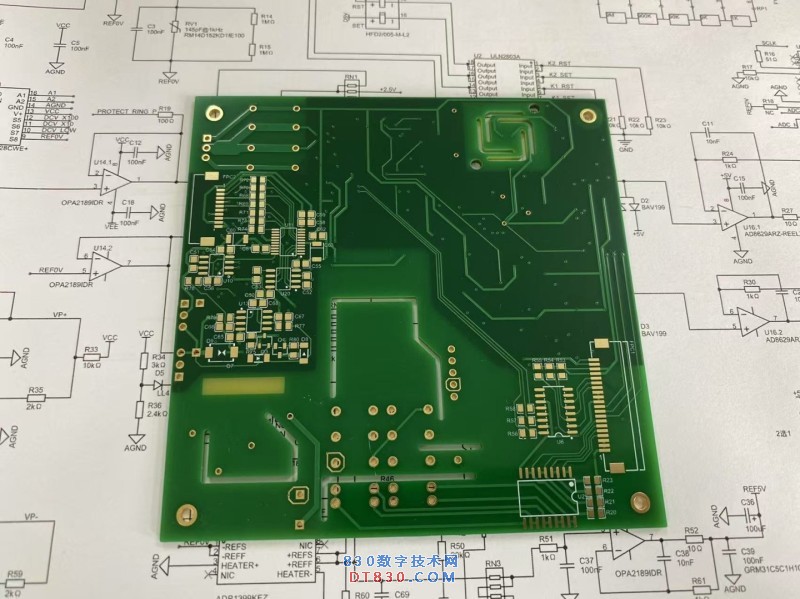

模拟板仿真图和实物图

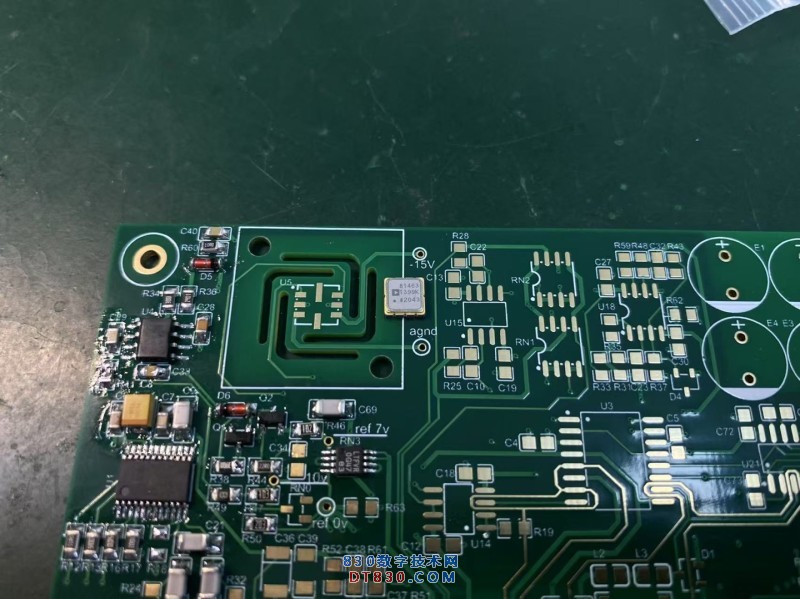

刚焊了一点的线路板,颈椎最近不舒服,先歇会。。。
收藏
送赞 1
分享

评分

参与人数 3金钱 +300 仪表币 +410 收起 理由
43545 + 100 + 200 很给力!
wgsd + 200 + 200 很给力!
练习两坤半 + 10

查看全部评分总评分 : 金钱 +300 仪表币 +410

发表回复

评论列表(40)

gdi2045 楼主     数字探长 2025-8-6 11:27:53

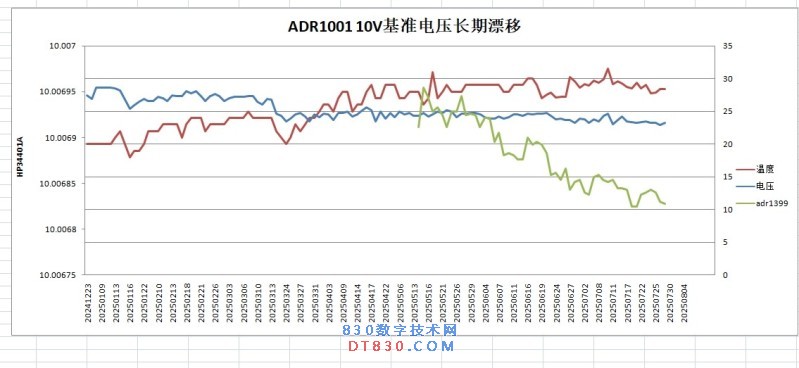

adr1399加ad7190制作的正负11V量程验证板,噪声和线性都不错,不会传视频,先看一个检测同一基准的趋势图吧,绿色的1399应该还在老化中,并未进入稳定期
2025-8-6 11:27:53 回复
43545 管理员 2025-8-6 12:12:12
你这个DIY不错啊,可以参加比赛的。不一定要录视频,上面写了,帖子也是可以的,但要有最终结果。

http://www.dt830.com/thread-8104-1-1.html


报名时附上,帖子域名
2025-8-6 12:12:12 回复
gdi2045 楼主     数字探长 2025-8-6 15:44:55
43545 发表于 2025-8-6 12:12
你这个DIY不错啊,可以参加比赛的。不一定要录视频,上面写了,帖子也是可以的,但要有最终结果。

http:// ...

多谢提醒,前几天已报名,正在稳步进行中。
2025-8-6 15:44:55 回复
gdi2045 楼主     数字探长 2025-8-6 15:50:37

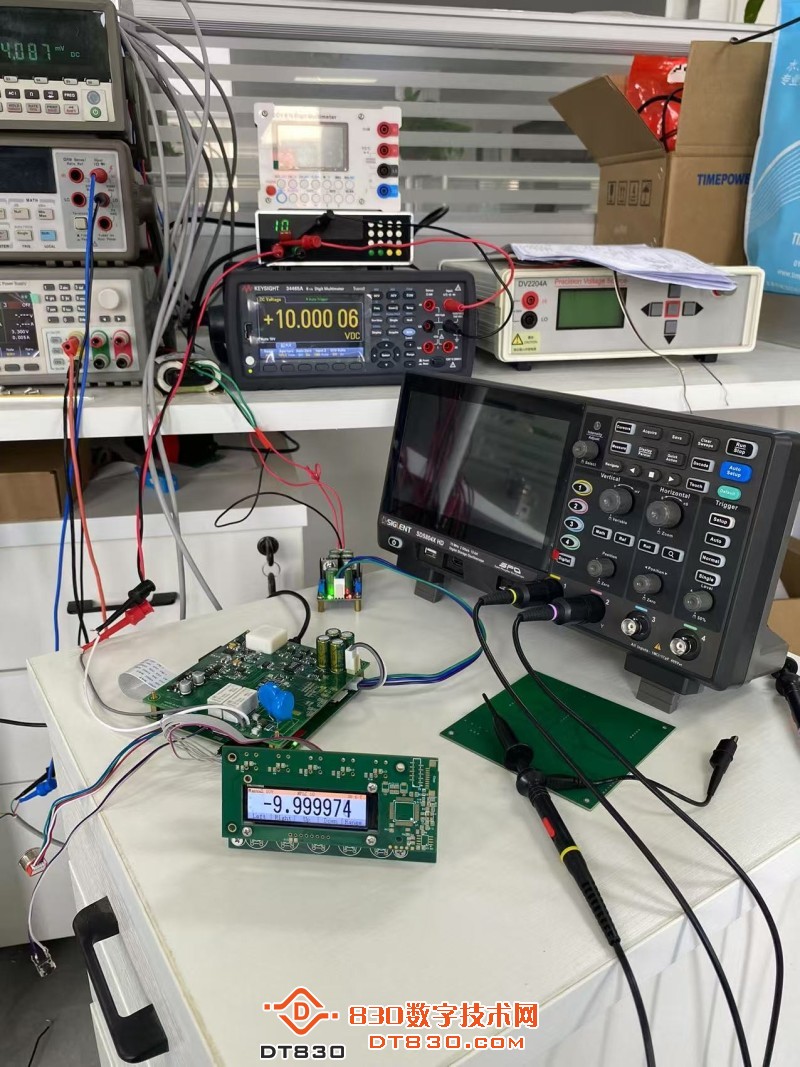

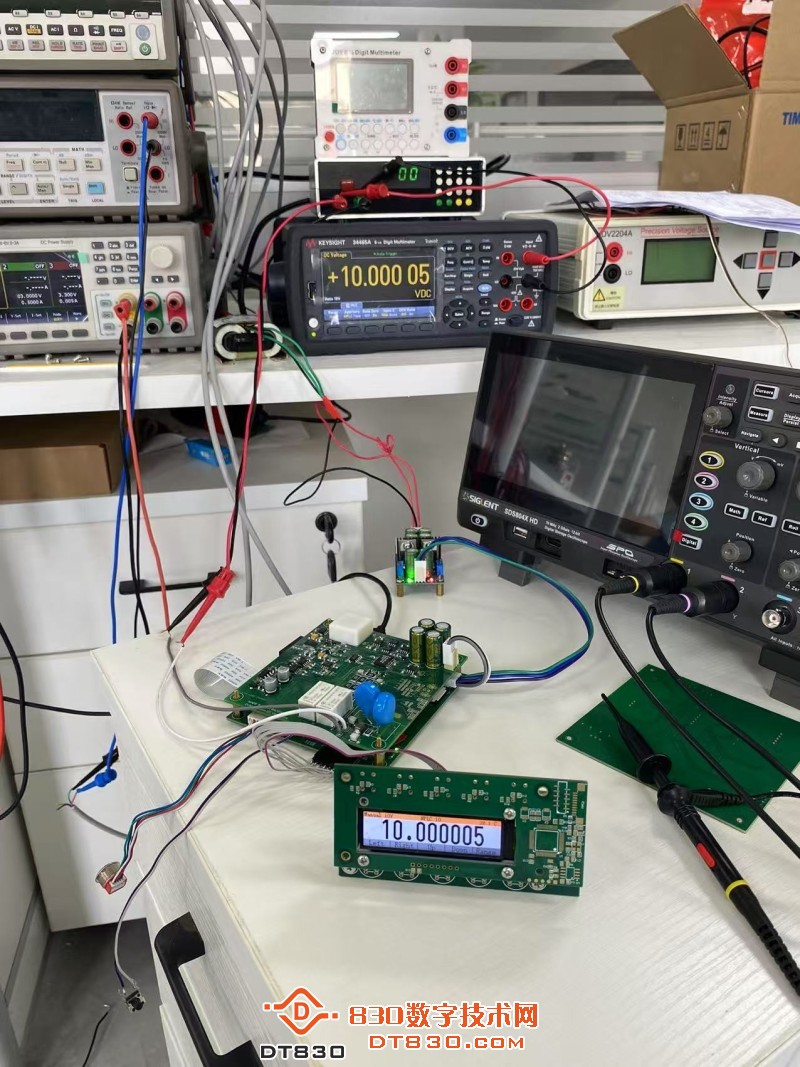

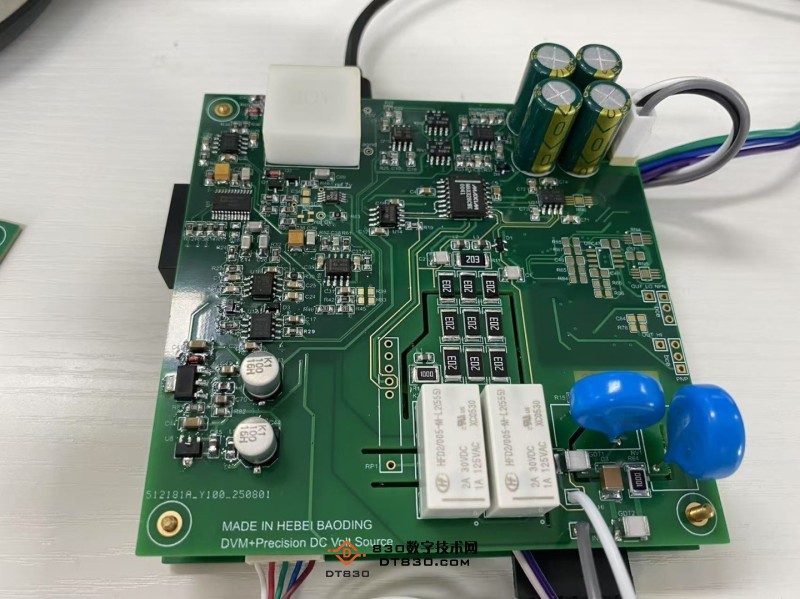

模拟板直流电压测量已经焊好,测试点电压正常,整体目前dc输出部分暂时搁置到最后,现阶段面板和按键板还未打样
先进行dvm调试
0-10V的输出留到最后,也许再买个ad5791,也许杀鸡
2025-8-6 15:50:37 回复

点评

成本总共多少?
2025-8-6 19:36

评分

参与人数 1仪表币 +9 收起 理由
练习两坤半 + 9

查看全部评分总评分 : 仪表币 +9

wgsd 数字大神 2025-8-7 08:03:16
很好的项目,做的很漂亮,动手能力非常强,可见楼主有着多方面的技术能力支持,和到达目标的信心,点赞。
2025-8-7 08:03:16 回复
gdi2045 楼主     数字探长 2025-8-7 08:31:09
wgsd 发表于 2025-8-7 08:03
很好的项目,做的很漂亮,动手能力非常强,可见楼主有着多方面的技术能力支持,和到达目标的信心,点赞。 ...

老师门前班门弄斧了,后面那个您做的源真心是不错!
2025-8-7 08:31:09 回复
wgsd 数字大神 2025-8-7 11:04:31

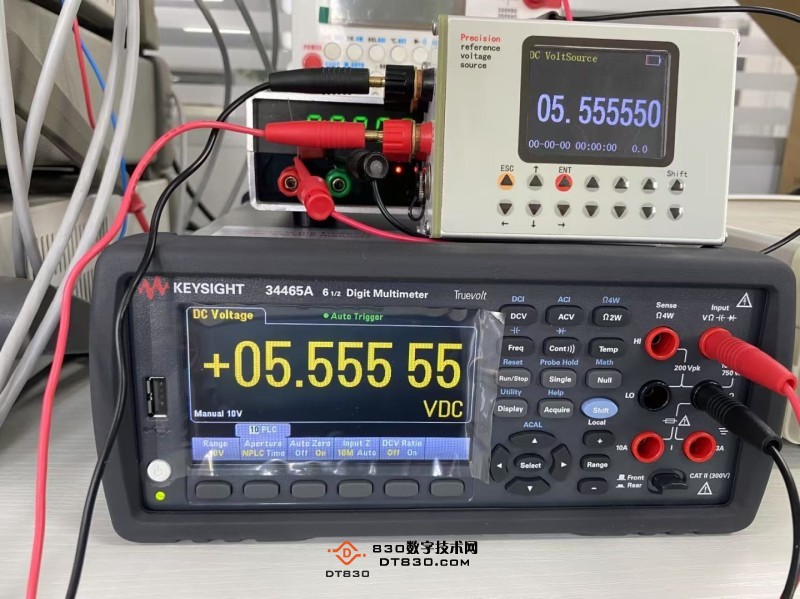

老师不敢当,共同玩吧。ADC看相似AD7175,这个芯片不贵,性能不错,6位半无压力,7位半也在用。我在基准里用它回读10V,一秒一个读数,微伏基本不跳,分辨率0.6微伏。如果你用的是它,还有非常大的潜力可用。


2025-8-7 11:04:31 回复
gdi2045 楼主     数字探长 2025-8-7 14:18:25
wgsd 发表于 2025-8-7 11:04
老师不敢当,共同玩吧。ADC看相似AD7175,这个芯片不贵,性能不错,6位半无压力,7位半也在用。我在基准里 ...

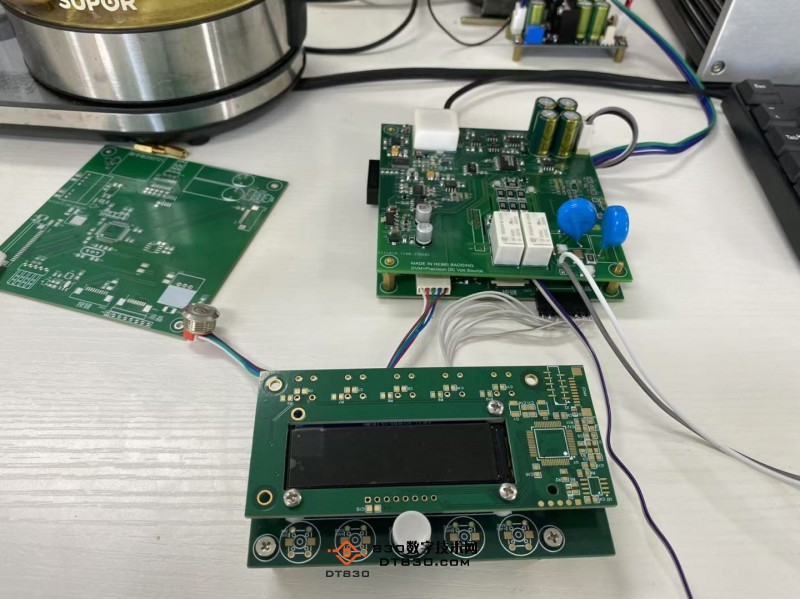

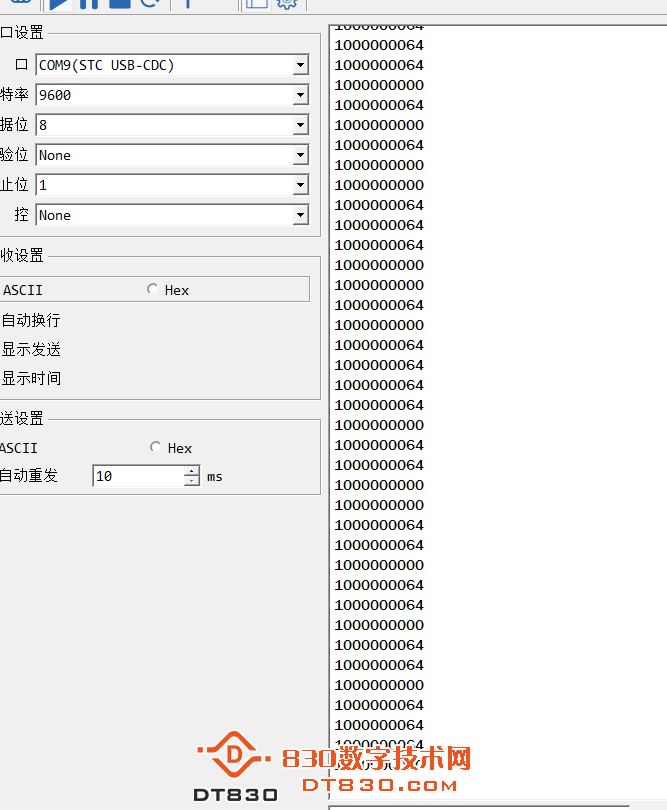

没做按键,简单测试个ad,线性稍微差点意思


您搞的这个才是真的棒!
2025-8-7 14:18:25 回复
gdi2045 楼主     数字探长 2025-8-7 14:19:25
2025-8-7 14:19:25 回复

评分

参与人数 1仪表币 +100 收起 理由
aquwcw + 100 赞一个!

查看全部评分总评分 : 仪表币 +100

wgsd 数字大神 2025-8-7 14:32:32
挺漂亮,7175线性指标1ppm,只能补偿修正些,调试比较费时,需要耐心,不过那些软件高手可能不在话下。
2025-8-7 14:32:32 回复
gdi2045 楼主     数字探长 2025-8-7 14:52:35
wgsd 发表于 2025-8-7 14:32
挺漂亮,7175线性指标1ppm,只能补偿修正些,调试比较费时,需要耐心,不过那些软件高手可能不在话下。 ...

刚刚检查出来焊错了俩电阻,线性稍微好一些,正负11V量程噪声基本在3uV,关键是ad7190不用花钱
2025-8-7 14:52:35 回复
wgsd 数字大神 2025-8-7 15:36:15
7190也不错,我是淘宝买的7175,不到30元,后来又买了一片7177,含快递41元,两片对比没有什么区别,有效分辨率都是24位,7177的32位采样没有什么适用价值。想挖出它的24.6位分辨率没挖出来
2025-8-7 15:36:15 回复
gdi2045 楼主     数字探长 2025-8-8 16:53:10
今天最大的进展是把板子烧了(运放坏了几个,关键是维修二次上电时把1399干掉了,拆下来测试齐纳没反应
过程是这样的:前面进行的直流高压(64v)和交流30v进低档一切顺利,手痒想试试交流高压(220V),手头只有一个自耦调压器,就它吧,其实也没啥问题,关键是连接电脑usb的仿真器(非隔离)忘了拔了,上电就啪了。。。
这是一个喜闻乐见的悲伤故事
手上还有一个测了一段时间的1399,不想拆明天也要拆了。
2025-8-8 16:53:10 回复
43545 管理员 2025-8-8 17:01:33
gdi2045 发表于 2025-8-8 16:53
今天最大的进展是把板子烧了(运放坏了几个,关键是维修二次上电时把1399干掉了,拆下来测试齐纳没反应)
...

测试交流220V烧的? 没有隔离,以前的示波器也是不能自测220V 应该是一个道理吧
2025-8-8 17:01:33 回复
gdi2045 楼主     数字探长 2025-8-8 17:17:07
43545 发表于 2025-8-8 17:01
测试交流220V烧的? 没有隔离,以前的示波器也是不能自测220V 应该是一个道理吧 ...

差不多的原理,第一次测试其实没烧几个元件,维修大意了,两个0欧姆电阻烧了,只换了冒烟的那个,上电测试着急了,第二次上电没有模拟地了
维修时就不能着急忙慌啦
2025-8-8 17:17:07 回复
43545 管理员 2025-8-8 17:19:57
gdi2045 发表于 2025-8-8 17:17
差不多的原理,第一次测试其实没烧几个元件,维修大意了,两个0欧姆电阻烧了,只换了冒烟的那个,上电测 ...

是的,烧元器件费钱,安全也是第一位,不要着急,还有好些日子。
2025-8-8 17:19:57 回复
wgsd 数字大神 2025-8-8 17:34:26
不隔离真的很危险,我就是前段时间,6581通过GPIB 82357B卡连在电脑端,而6581始终在开机,因关机后还要预热很长时间,所以就连续多日开机。这时急忙间想开电脑,因电脑的电源插头抜掉了,在插电脑插头时,刚好旁边有个老式多用插座,结果慌乱中插头的保护地(因保护地头都长一些)偏插碰到旁边的火线上了,瞬间跳闸了,电脑的主板和82357卡都烧了。幸好6581没有事。火线通过插头的保护地到电脑,进入主板,通过USB口到82357卡,进入6581的保护地形成短路。
2025-8-8 17:34:26 回复
gdi2045 楼主     数字探长 2025-8-11 08:17:17
wgsd 发表于 2025-8-8 17:34
不隔离真的很危险,我就是前段时间,6581通过GPIB 82357B卡连在电脑端,而6581始终在开机,因关机后还要预 ...

老哥险些酿成巨大损失,还好6581未坏,电脑主板和板卡损失也不小
2025-8-11 08:17:17 回复
gdi2045 楼主     数字探长 2025-8-12 10:52:22

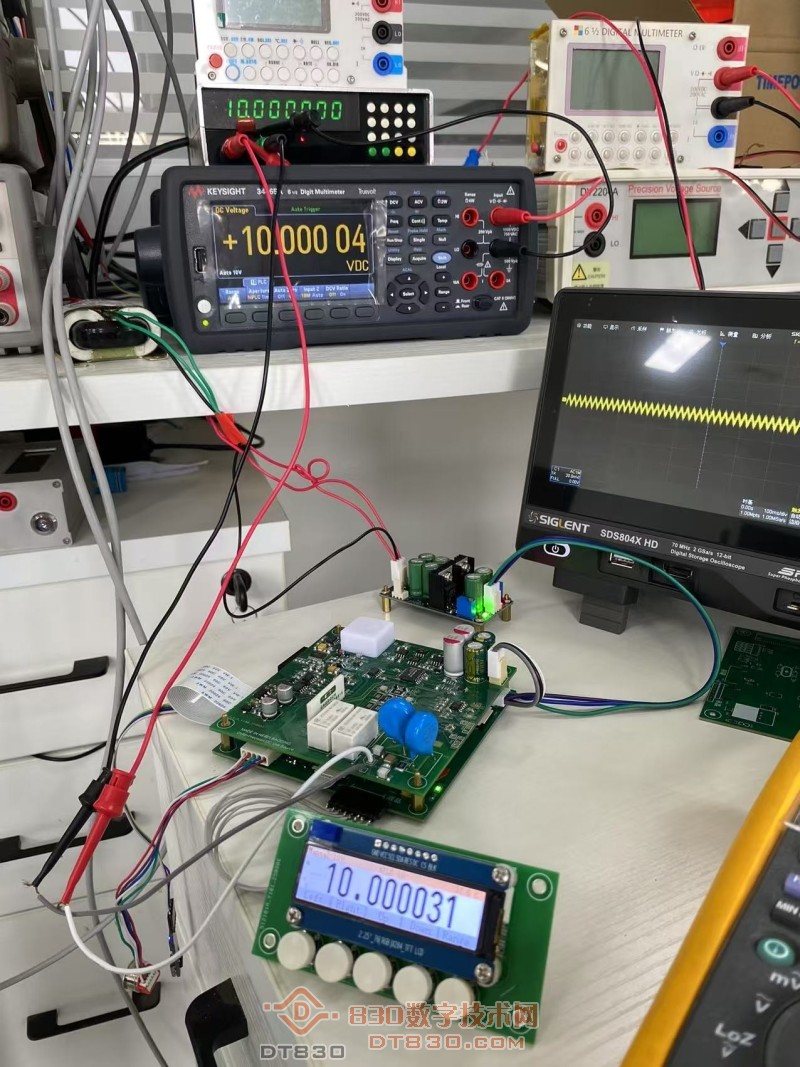

2025.08.12日,上午主板终于恢复正常工作,损失了一些芯片和一个usb烧录仿真器、一个usb hub,过程有些折磨
2025-8-12 10:52:22 回复
