【DIY作品】第二期 制作5位半DVM

前后历时1个多月，做了个台式DVM，分辨率和噪声接近6位半水平，线性停留在5位半水平
10V档线性
https://m.youku.com/mid_video/id_XNjQ5MDg2NDczMg==.html?scene=short&playMode=pugv&sharekey=49d82ebc68762a02bc36f6a70d73ae7c3
[psyoukuplayer]XNjQ5MDgzNTgwOA==[/psyoukuplayer]

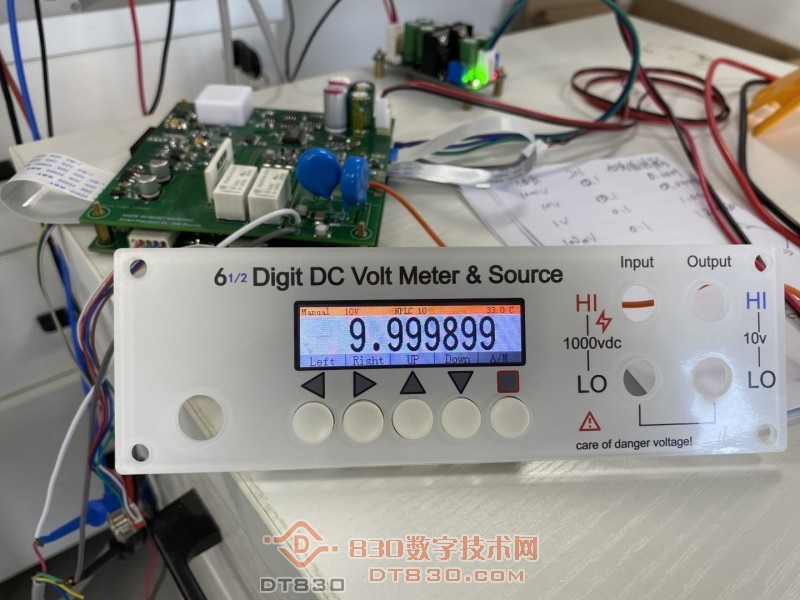

10V源输出测试（dvm50plc采样）
https://m.youku.com/mid_video/id_XNjQ5OTA1ODY2MA==.html?scene=short&playMode=pugv&sharekey=ffe33c8247f0e0818d46bf3a8a0dd7ca5
[psyoukuplayer]XNjQ5OTA1ODY2MA==[/psyoukuplayer]
10V源输出测试（dvm10plc采样）
https://m.youku.com/mid_video/id_XNjQ5OTA1NzE3Ng==.html?scene=short&playMode=pugv&sharekey=1fa91419f0081ffa12c1abc420a3225b6
[psyoukuplayer]XNjQ5OTA1NzE3Ng==[/psyoukuplayer]

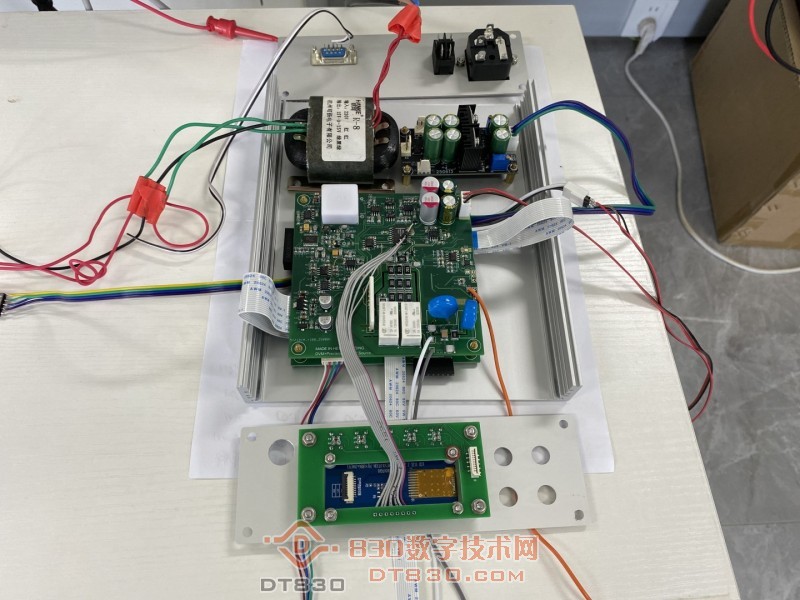

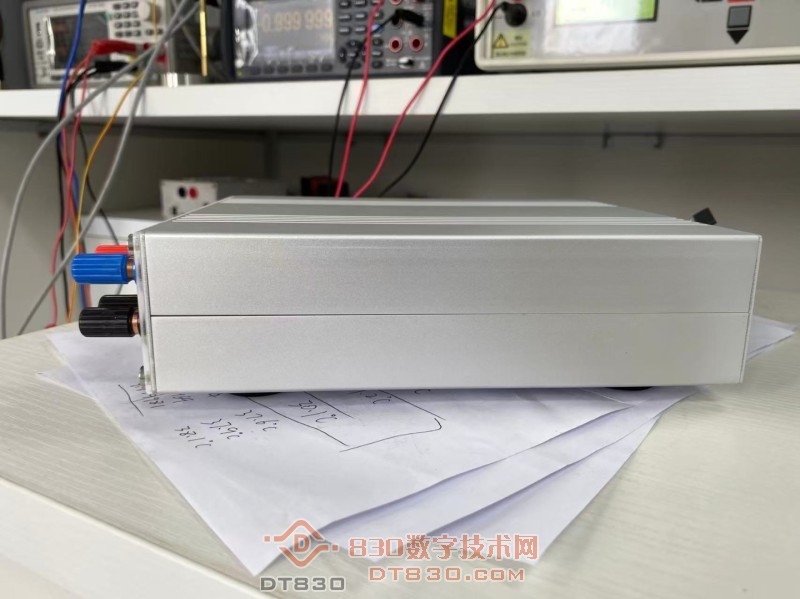

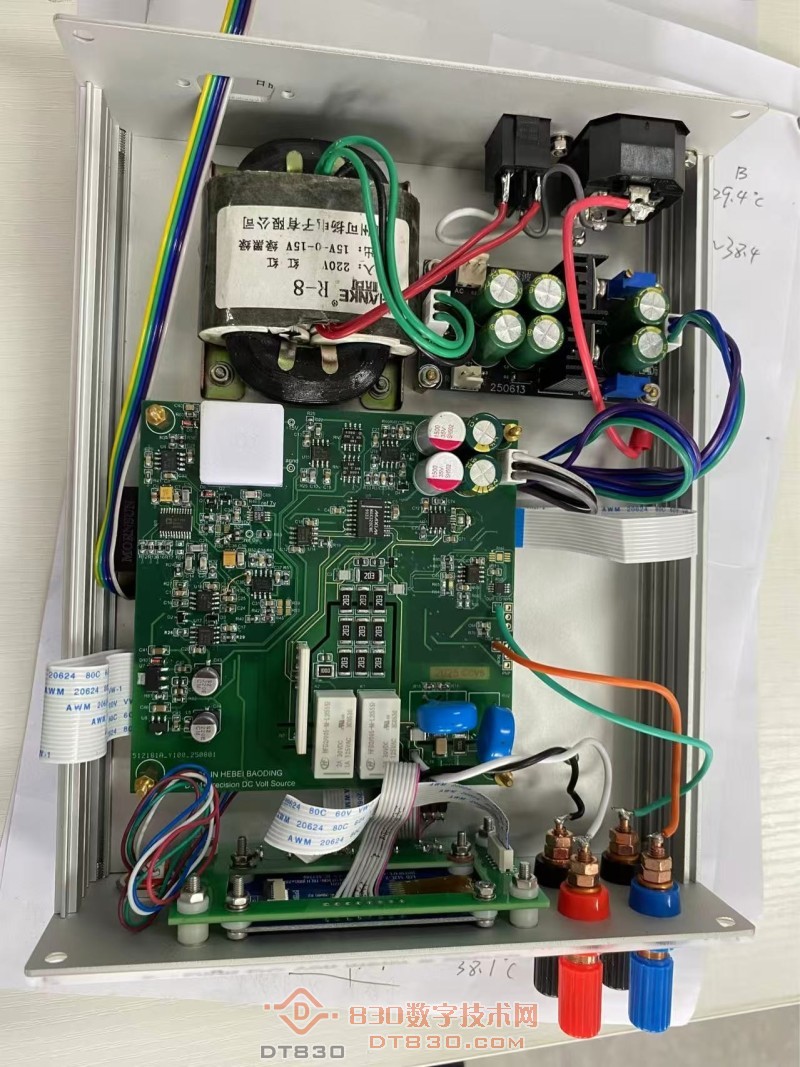

整机组装完毕

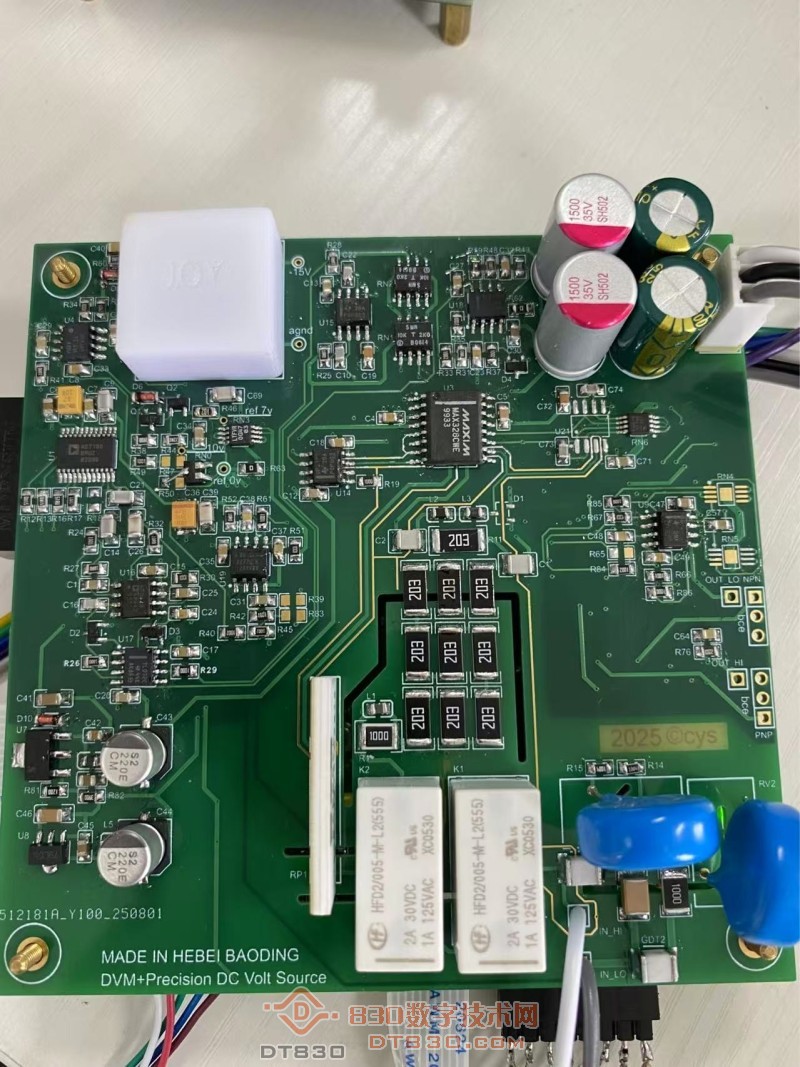

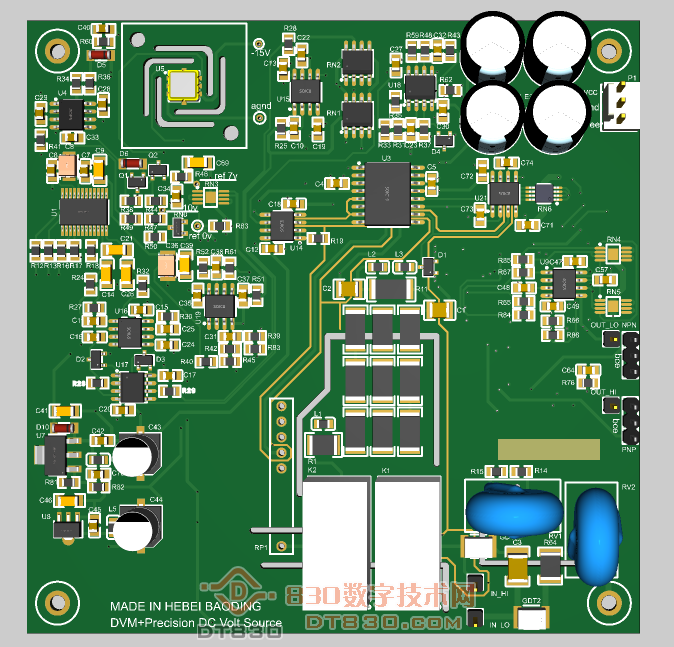

核心模拟板仿真图+实物图


元器件的硬件性能没有完全发挥出来。。。
调试器件粗心大意忘了拔仿真器，测试交流电压保护性，自耦变压器共地烧毁一堆器件，算是积累点教训

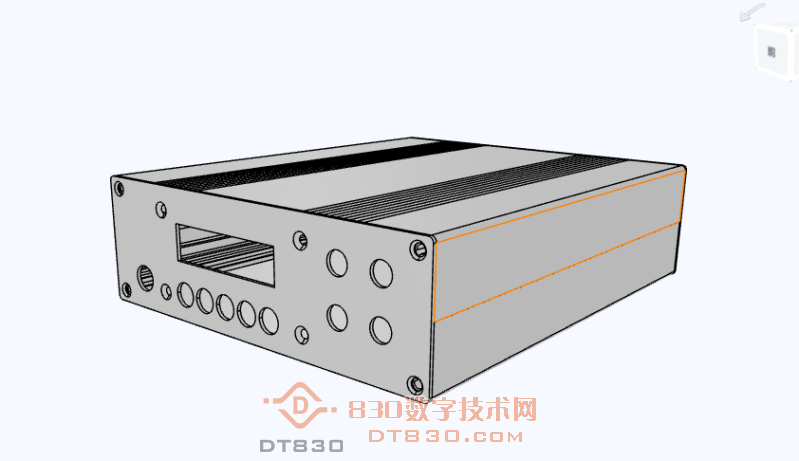

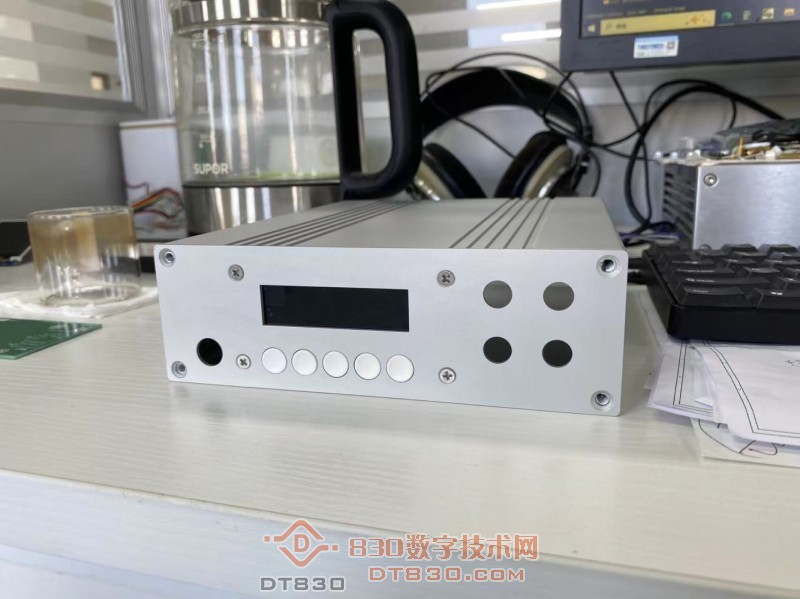

嘉立创搞了个外壳和亚克力面板

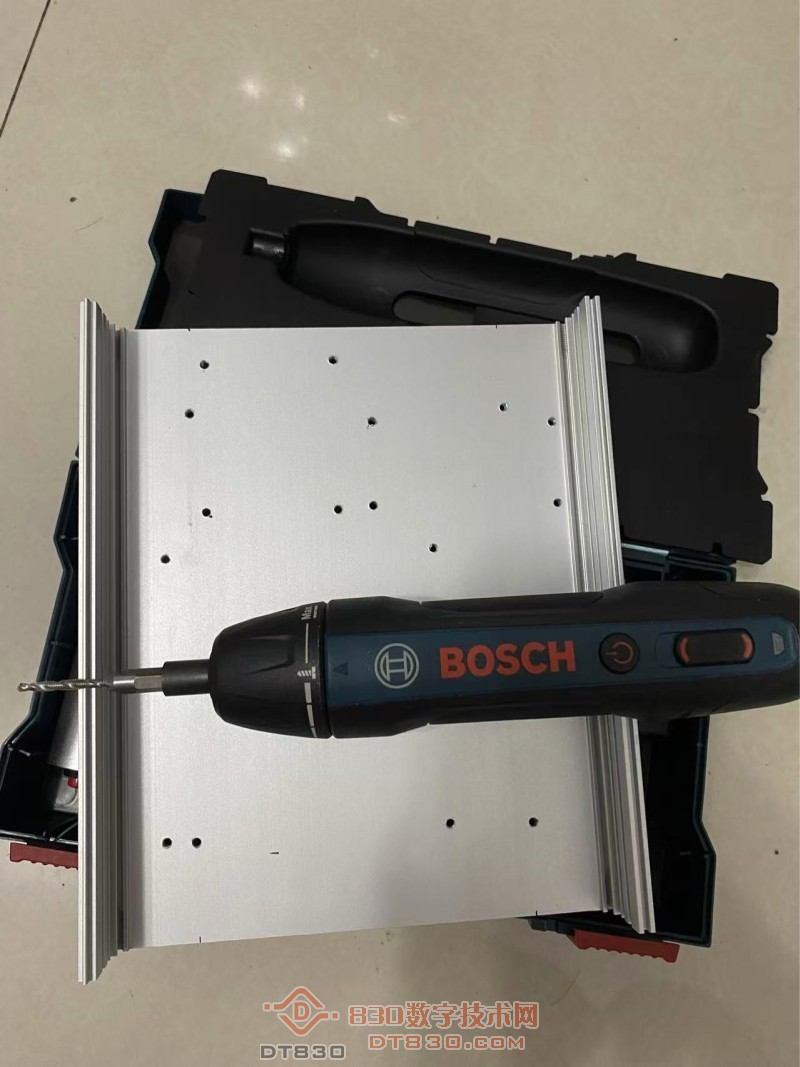

底板位置没有敢直接加工孔，回来之后手动打孔

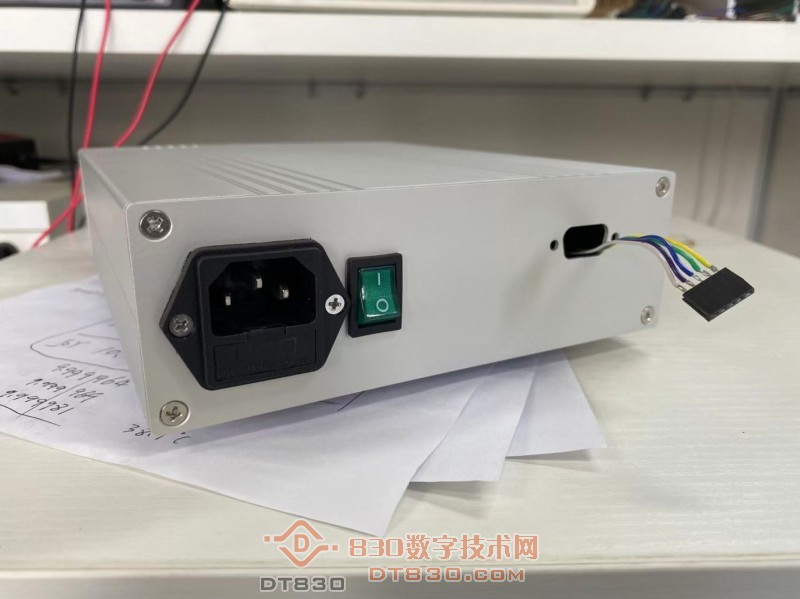

232连接器暂时不装，把仿真口流出来，后面把直流10V信号源做完了

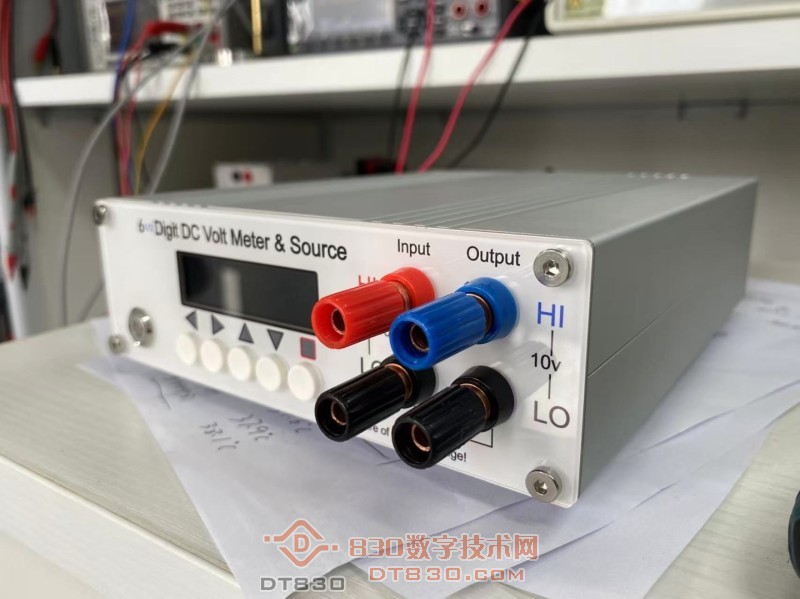

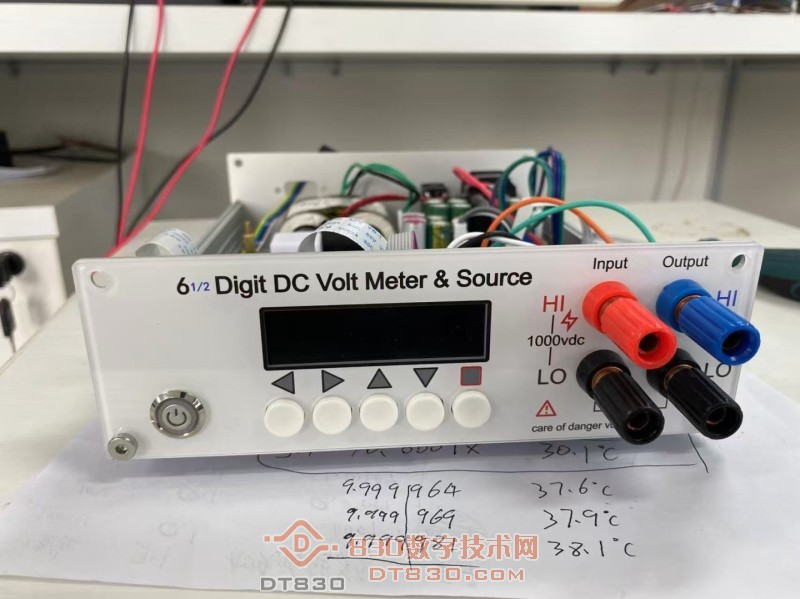

接线柱安装上之后的样子

看起来似乎还说的过去，自己玩的小玩意~
目前预期的DVM部分大致完成
鉴于成本有些高，部分元器件不好采购，暂不公开，
感兴趣的朋友去另一帖下载模拟部分原理图资料（错误之处需要甄别）

欢迎讨论、批评与指正。

内外干净整洁，河北保定制造

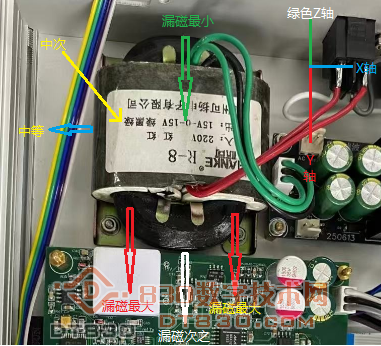

楼主参赛时间虽然很紧凑，但整体漂亮，内部分布清晰，后期有时间相信会调整的更完美。前面的两个变压器摆放图，其中一个更好些（虽然R型变压器的漏磁非常小）。

做的真漂亮，技术方面自愧不如，不过，个人感觉显示屏有点配不上了，可以搞个好看点的屏，比如OLED屏，或者复古点的单色屏

多谢捧场，内部就那么回事

多谢老哥指点，回头把电压器掉个方向，安装时没注意就拧螺丝了，说到变压器我真是个外行

这屏幕肉眼看起来效果还可以，可能是串口扫描速度的原因吧，拍出来效果跟实际有点差异

彩屏还是比单色屏好多了，颜色可以随便搭配，喜欢效果冲击力的可以选择反差大的背景色和字体色，如蓝色背景搭配橙色字体，红色与绿色，绿色与紫色......
我就才买了个彩色屏，还没时间和能力把它驱动起来

同意老哥说的，tft可玩性还是高一点，对比度大的，离远了看起来容易糊（可能是稍微近视没带眼镜），目前选的配色离远点也能看清楚

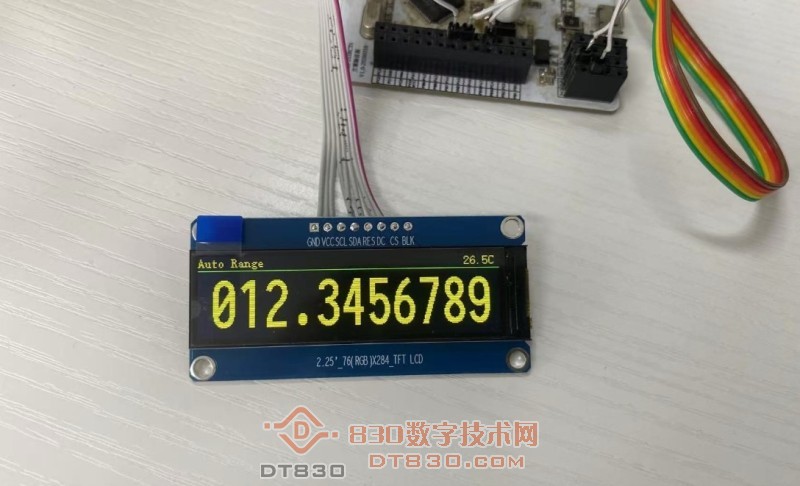

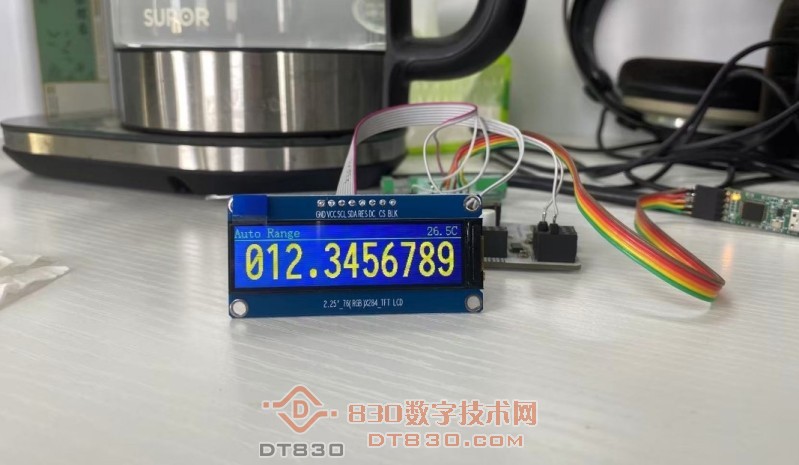

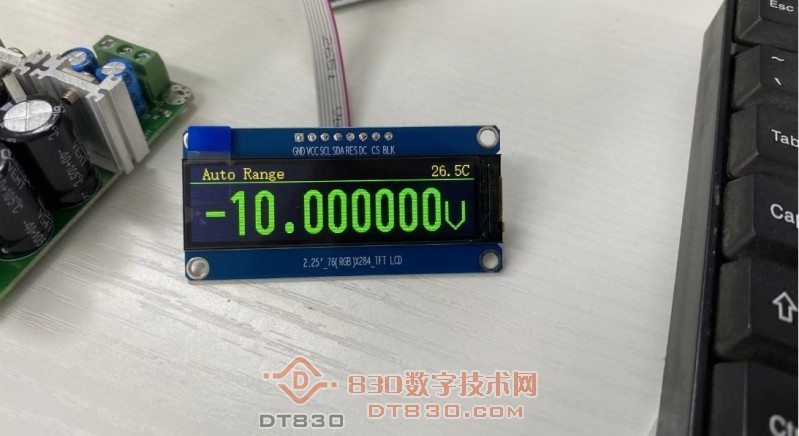

前面实验的几种备选的非标

是的，可玩性大，一种颜色观看视觉疲劳了可以随时换个颜色或版面

牛逼，竟然没打标志，不是你的风格
