测低电阻（电桥、内阻表、微欧计）

发表于：2023-4-9 16:24:01 1282
仪器仪表 - 其它仪表
主题类别: 实测（简单)
仪表类型: 其它
仪表品牌: 其它品牌
型号或关键字: 固纬GOM-802、耀锐YR1035+、同惠TH2822D

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 yfbdsm 于 2023-4-9 17:59 编辑

测低电阻（电桥、内阻表、微欧计）

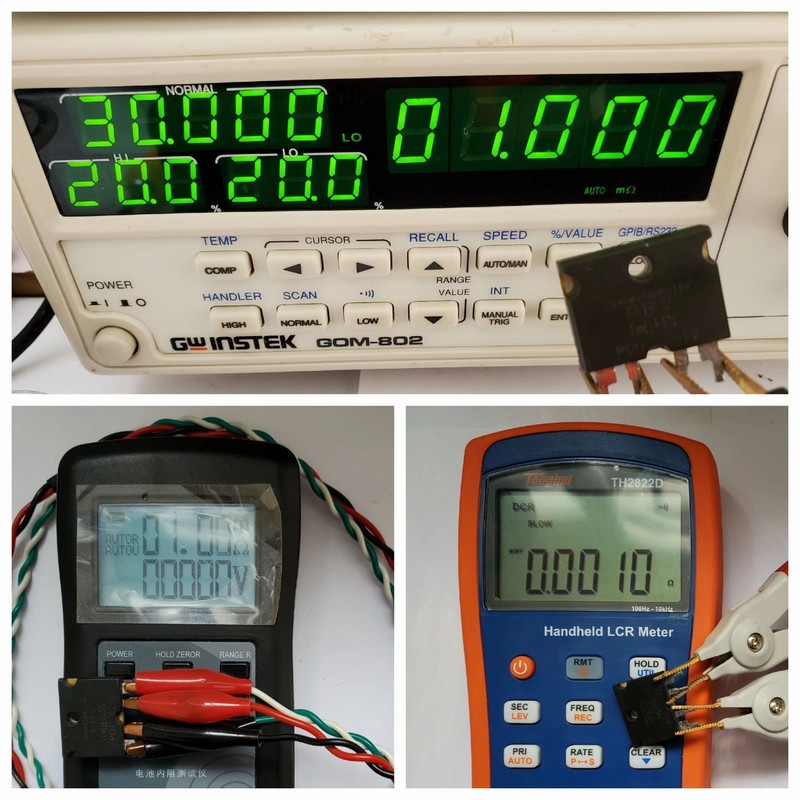

四线检流电阻1mΩ

四线检流电阻1mΩ

四线检流电阻1mΩ

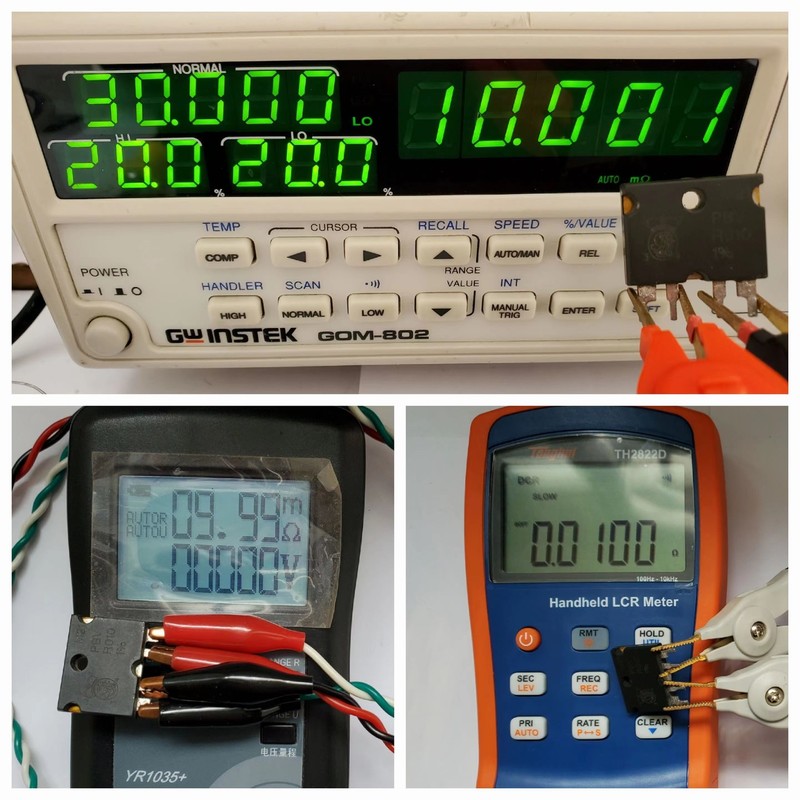

四线检流电阻10mΩ

四线检流电阻10mΩ

四线检流电阻10mΩ

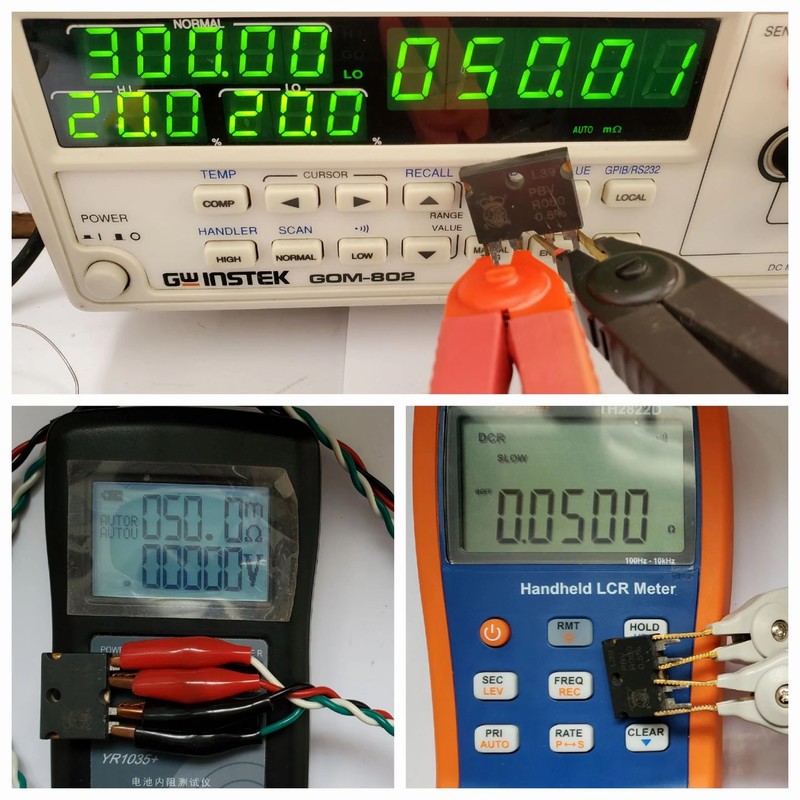

四线检流电阻50mΩ

四线检流电阻50mΩ

四线检流电阻50mΩ

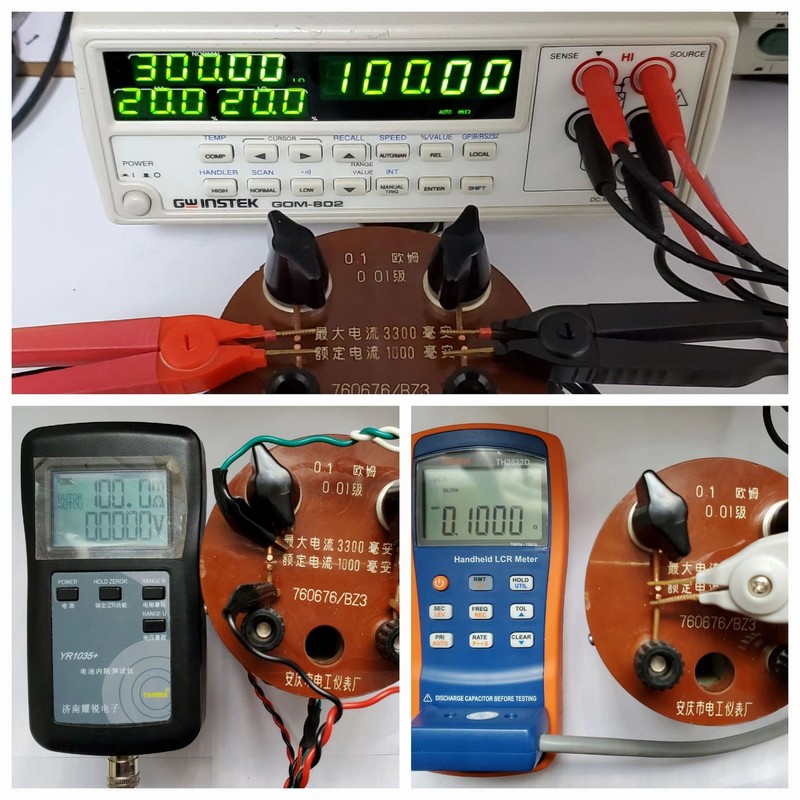

BZ3标准电阻0.1Ω

标准电阻100mΩ

标准电阻100mΩ

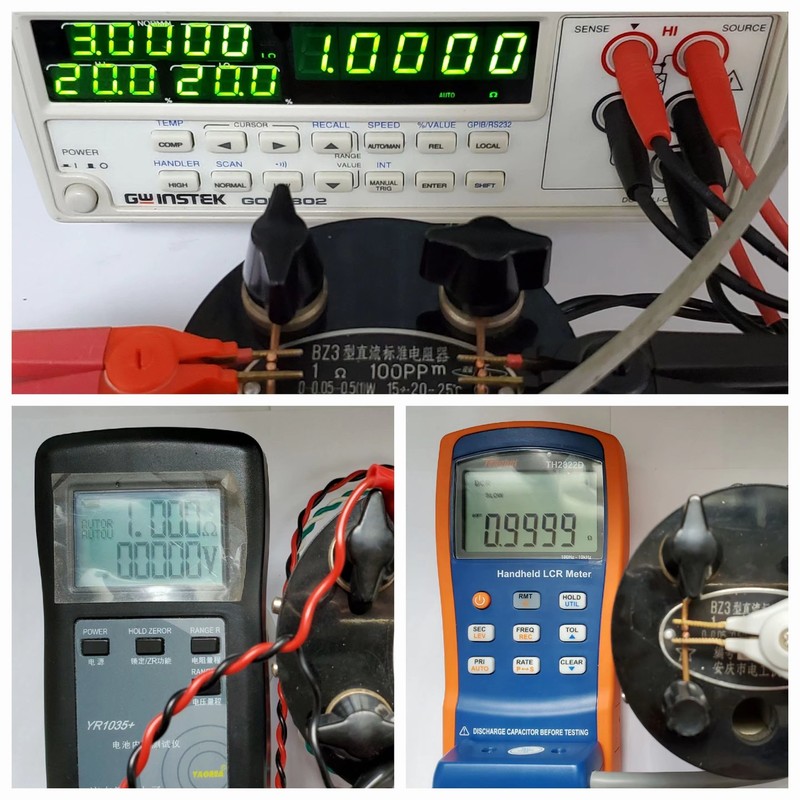

BZ3标准电阻1Ω

标准电阻1000mΩ

标准电阻1000mΩ

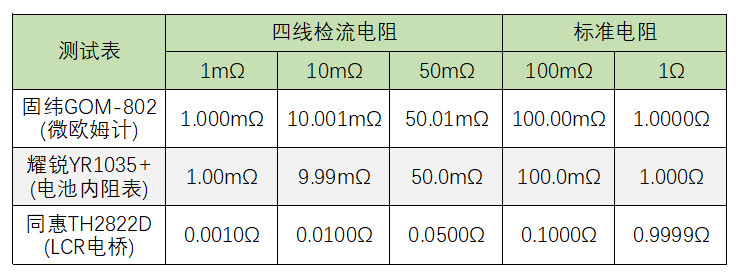

分辨率、解析度对比

对比

对比



收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（21）

lizuolong618 数字梦想家 2023-4-9 17:50:27
同款TH2822D，四线测电容，电阻很稳
2023-4-9 17:50:27 回复
yfbdsm 楼主     数字斗士 2023-4-9 18:20:15
lizuolong618 发表于 2023-4-9 17:50
同款TH2822D，四线测电容，电阻很稳

同惠的LCR做得还不错，稳定性也还可以，就是清零太繁琐，清零数据关机后不能保存，想要精确测量，每次开机都要重新清零，开路和短路，并且每个频率都要清
2023-4-9 18:20:15 回复
atz123 数字王者 2023-4-9 18:54:14
眼红啊！！！！
2023-4-9 18:54:14 回复
勇闯沙滩 数字大神 2023-4-9 19:46:02
好工具。
2023-4-9 19:46:02 回复
mvwz24029819 数字精灵 2023-4-9 19:50:09
谢谢分享
2023-4-9 19:50:09 回复
hymyfzgs 数字大师 2023-4-9 20:08:41
谢谢分享
2023-4-9 20:08:41 回复
cdsh 数字梦想家 2023-4-9 20:08:55
谢谢分享
2023-4-9 20:08:55 回复
西林迷 数字精灵 2023-4-9 21:52:53
设备眼红
电阻也眼红
2023-4-9 21:52:53 回复
yfbdsm 楼主     数字斗士 2023-4-9 23:11:37
本帖最后由 yfbdsm 于 2023-4-9 23:13 编辑
西林迷 发表于 2023-4-9 21:52
设备眼红
电阻也眼红

不眼红，我最好的表4位半台表二个，够用就行
2023-4-9 23:11:37 回复
佳维 数字精灵 2023-4-10 09:54:17
感谢分享
2023-4-10 09:54:17 回复
wgh1027 数字大神 2023-4-10 16:19:55
谢谢分享
2023-4-10 16:19:55 回复
zhangwj98 数字精灵 2023-4-10 17:20:44
感谢分享。
2023-4-10 17:20:44 回复
lizuolong618 数字梦想家 2023-4-10 20:57:21
yfbdsm 发表于 2023-4-9 18:20
同惠的LCR做得还不错，稳定性也还可以，就是清零太繁琐，清零数据关机后不能保存，想要精确测量，每次开 ...

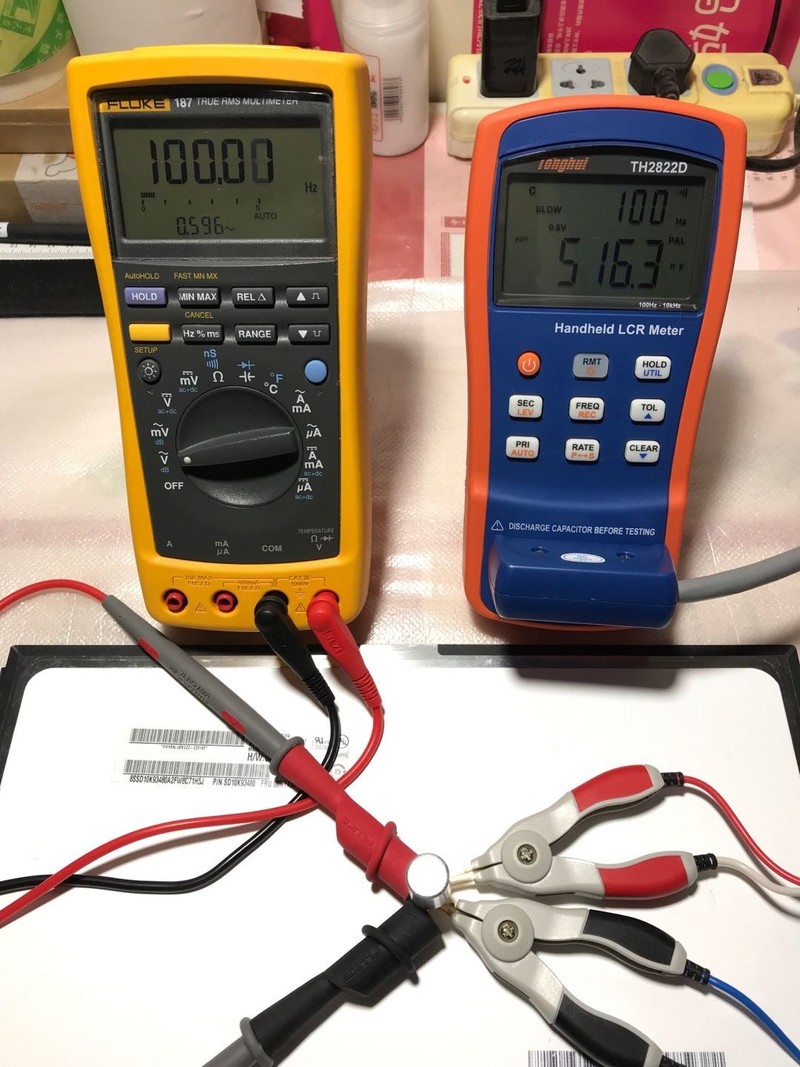

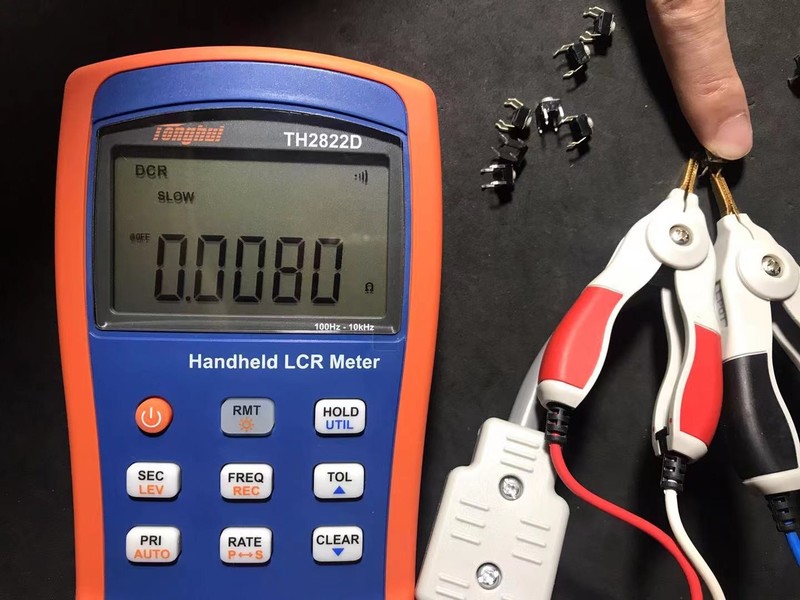

这点测试来讲觉得可以接受，不算麻烦，测试环境不同，夹具接触电阻，分布电容影响，每次都开机要清零感觉应该是为了最大可能保证精度，排除外在影响，现在也习惯了，不清一下不放心

微信图片_20230410205610.jpg 微信图片_20230410205720.jpg
2023-4-10 20:57:21 回复
yfbdsm 楼主     数字斗士 2023-4-10 21:14:47
本帖最后由 yfbdsm 于 2023-4-10 21:17 编辑
lizuolong618 发表于 2023-4-10 20:57
这点测试来讲觉得可以接受，不算麻烦，测试环境不同，夹具接触电阻，分布电容影响，每次都开机要清零感觉 ...

谢谢分享
2023-4-10 21:14:47 回复
西林迷 数字精灵 2023-4-10 21:31:43
我问一个常识问题
测量低电阻，那用四线测量肯定没问题的

那高电阻呢，比如10k电阻，用2线和4线，是不是没区别了？
1M欧呢，这个是不是2线更准？
2023-4-10 21:31:43 回复
MF500 数字探长 2023-4-10 21:39:39
谢谢分享
2023-4-10 21:39:39 回复
yfbdsm 楼主     数字斗士 2023-4-10 21:43:30
西林迷 发表于 2023-4-10 21:31
我问一个常识问题
测量低电阻，那用四线测量肯定没问题的

38度上有介绍我的DIY测试线http://bbs.38hot.net/forum.php?mod=viewthread&tid=100
2023-4-10 21:43:30 回复
yfbdsm 楼主     数字斗士 2023-4-10 22:38:38
yfbdsm 发表于 2023-4-10 21:43
38度上有介绍我的DIY测试线http://bbs.38hot.net/forum.php?mod=viewthread&tid=100

http://bbs.38hot.net/forum.php?mod=viewthread&tid=100
2023-4-10 22:38:38 回复
西林迷 数字精灵 2023-4-11 12:24:30
yfbdsm 发表于 2023-4-10 22:38
http://bbs.38hot.net/forum.php?mod=viewthread&tid=100

拜读了，不愧是大佬！
专业的就是牛逼啊
2023-4-11 12:24:30 回复
