烙铁测温仪维修（牛屎芯换硬芯片）与校准

*发表于：2023-4-10 15:39:12* 1289 · 发表于：2023-4-10 15:39:12

登录后可查看大图

您需要登录才可以下载或查看，没有账号？立即注册

x

本帖最后由 yfbdsm 于 2023-4-12 22:23 编辑

烙铁测温仪维修(牛屎芯换硬芯片)与校准
1、开机液晶无显示，查D1击穿短路、更换D1；
2、过了几个月又无显示查外围电路，芯片应该是万用表ICL7106（数模转换芯片）；

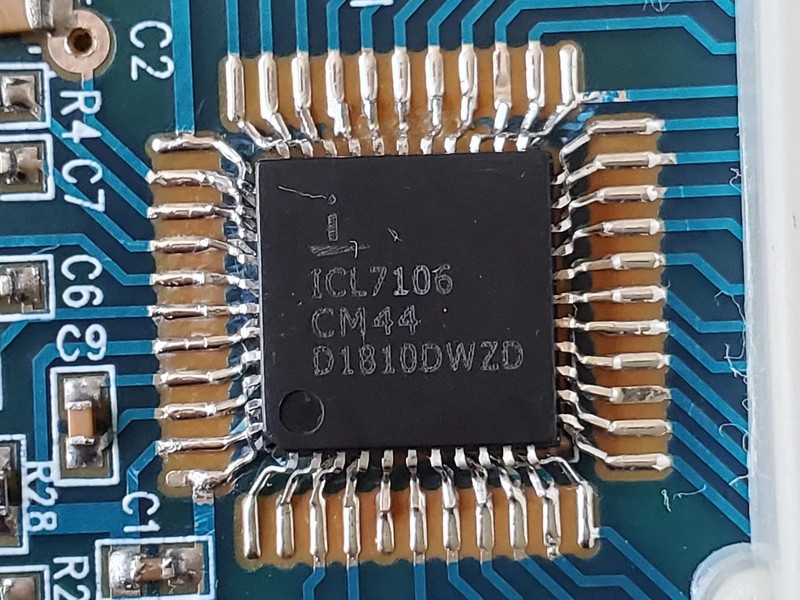

3、淘宝上购回：ICL7106CM44 贴片QFP44 2.4元一个；

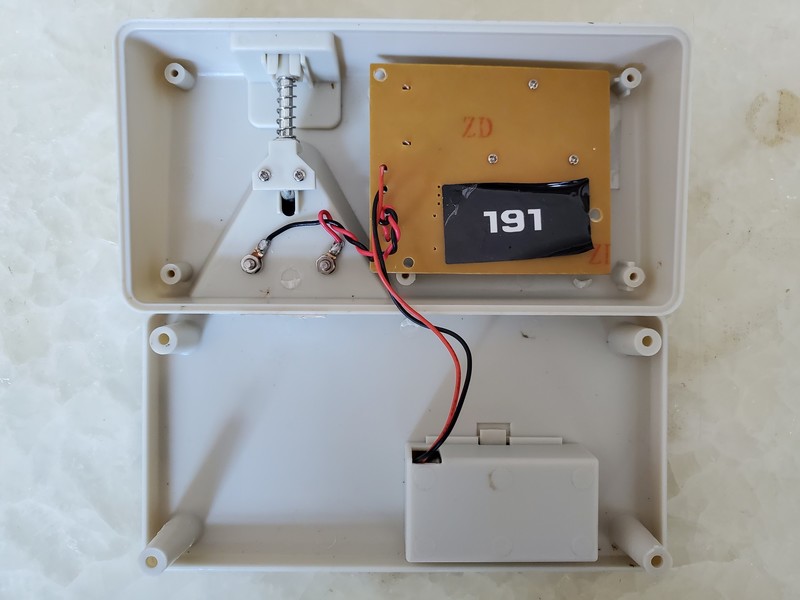

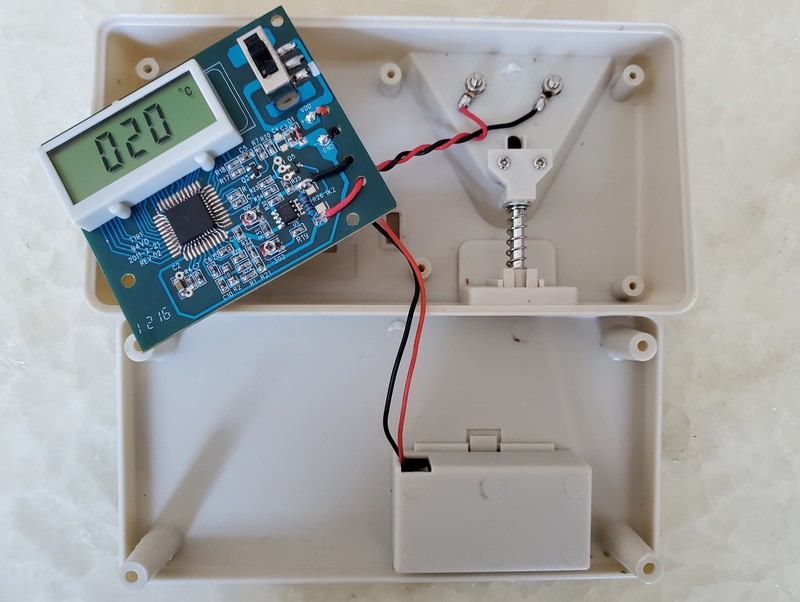

4、软封装芯片拆除：用刻刀断开PCB线路铜线，改锥对准芯片敲飞牛屎芯；
5、焊接：管脚需要拉伸、折弯；

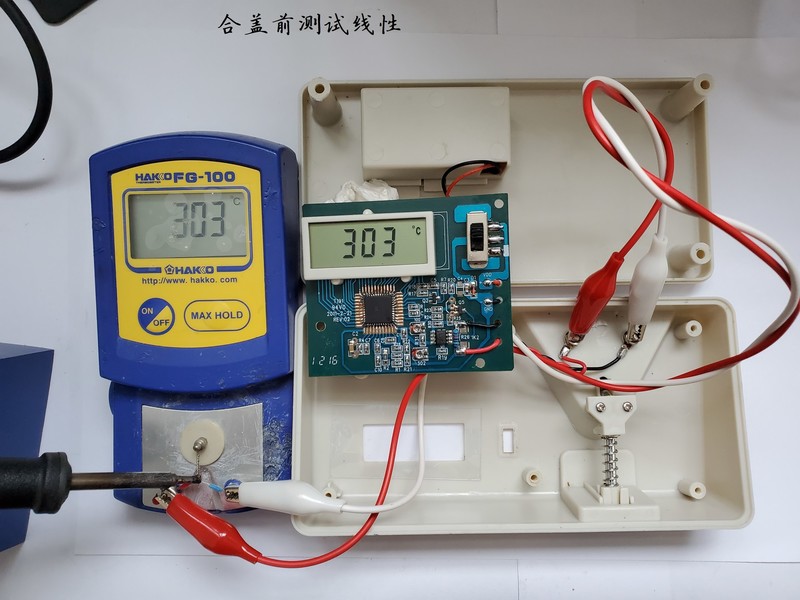

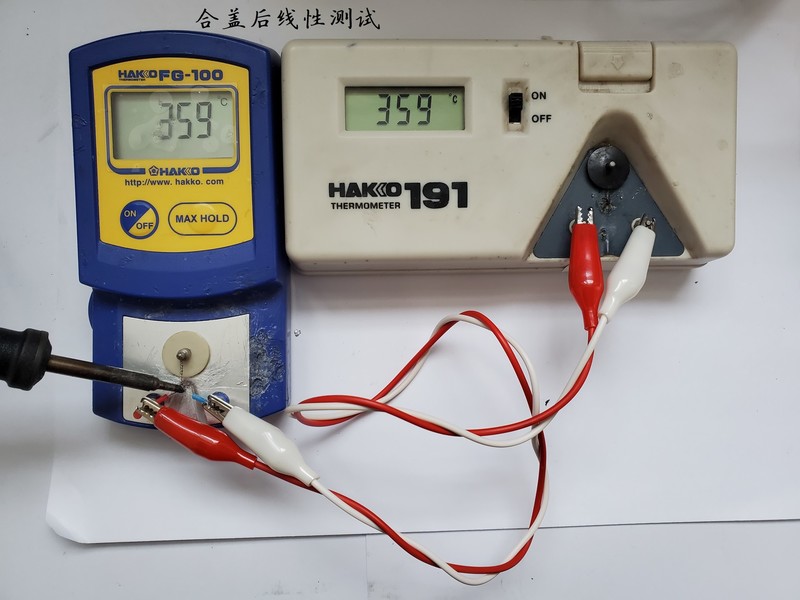

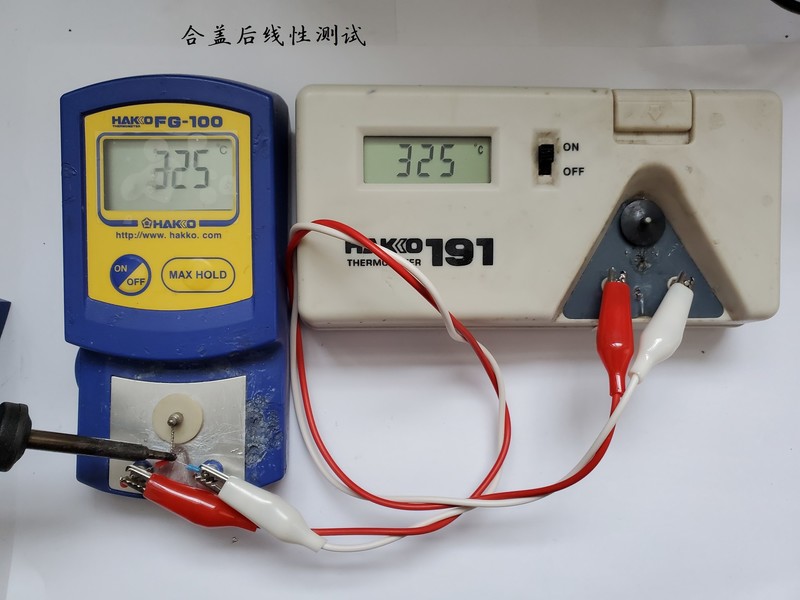

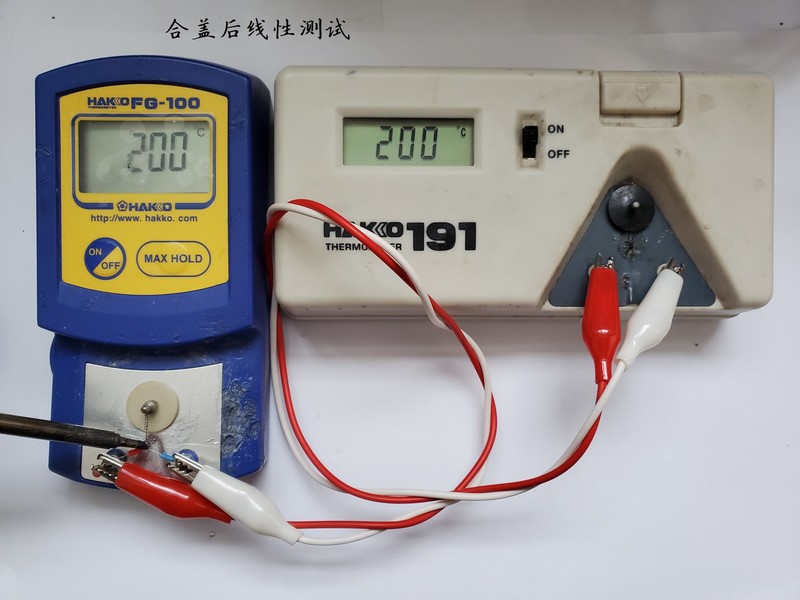

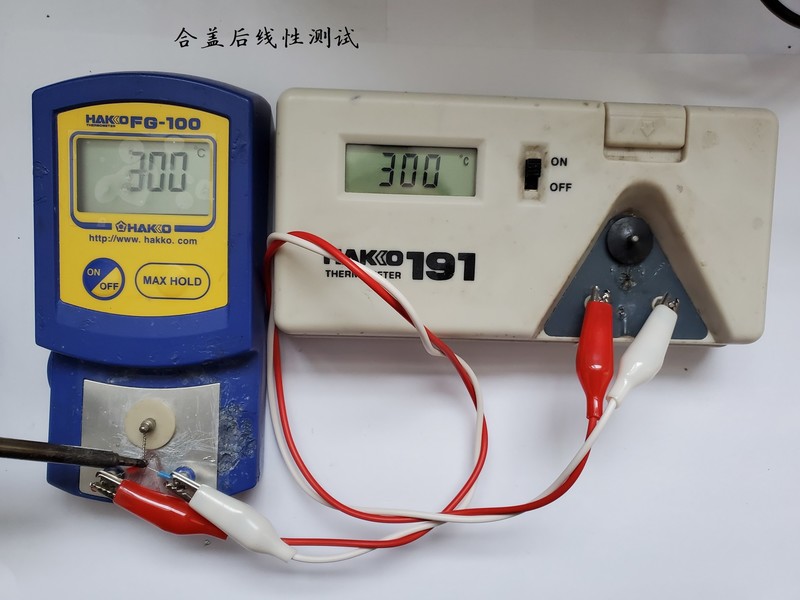

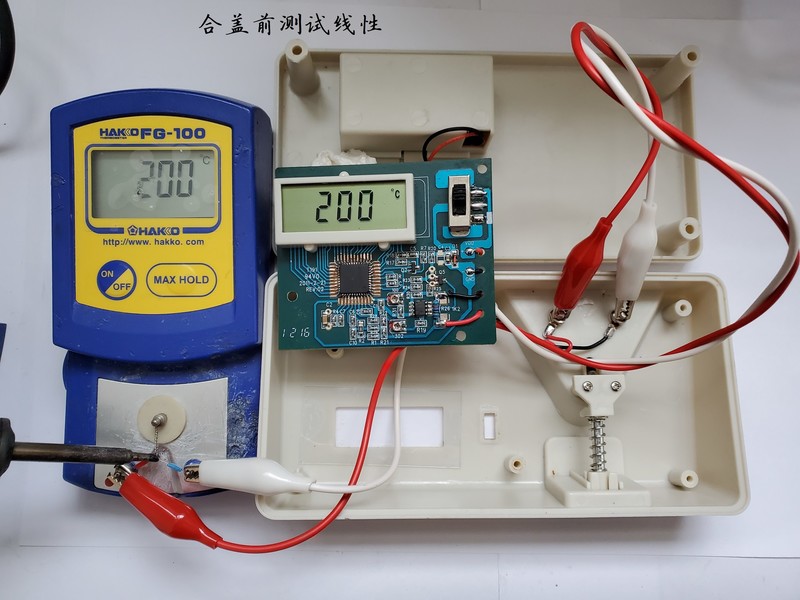

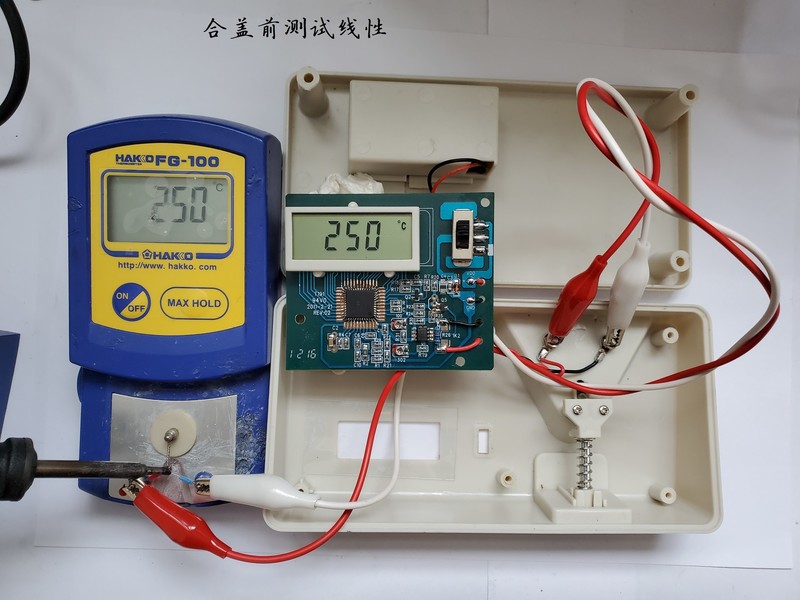

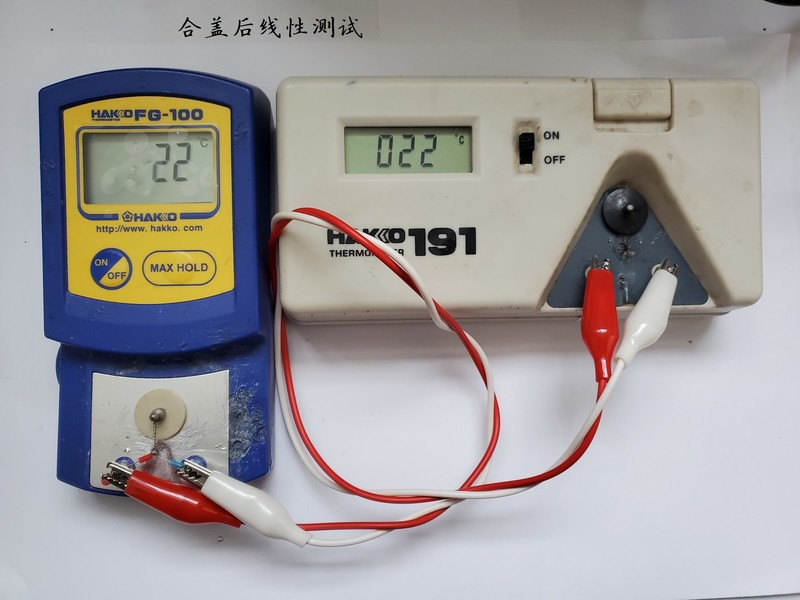

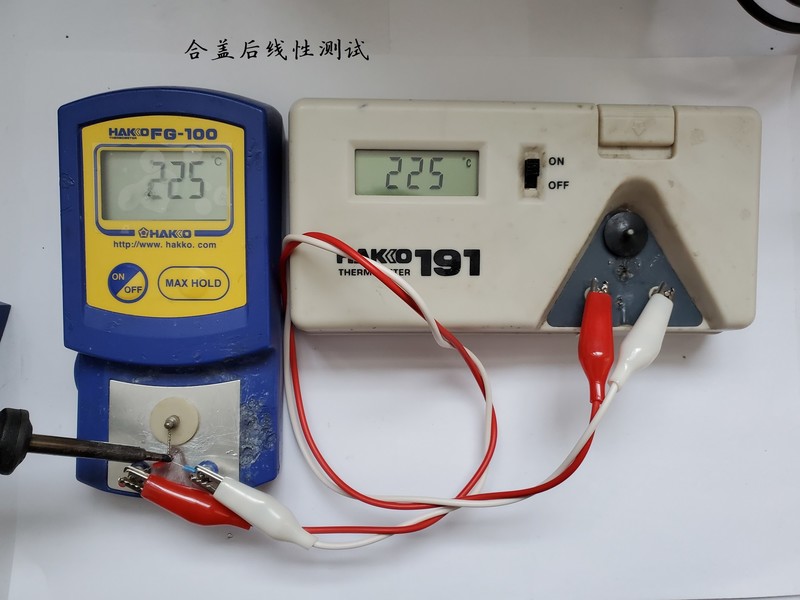

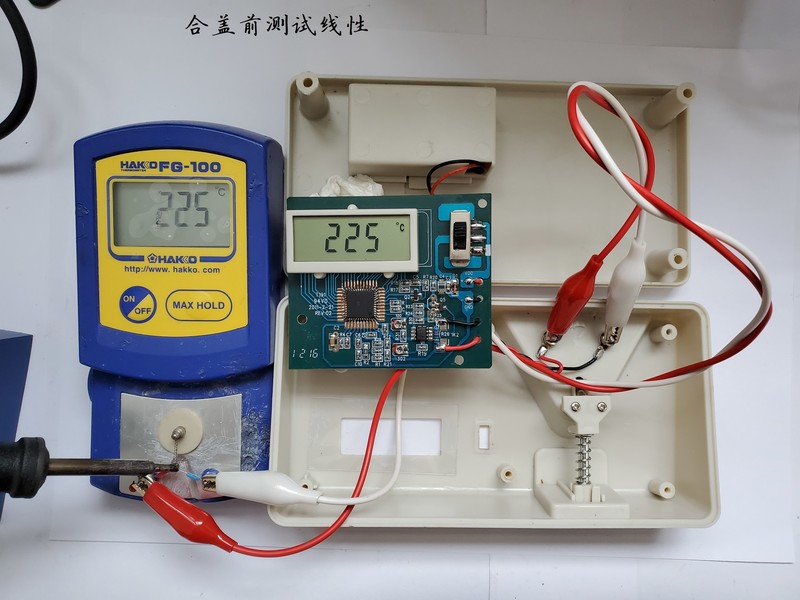

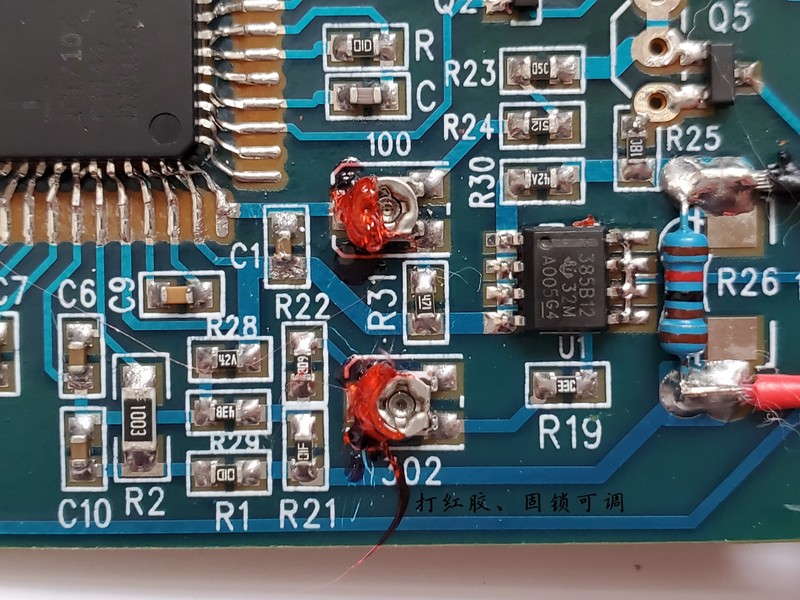

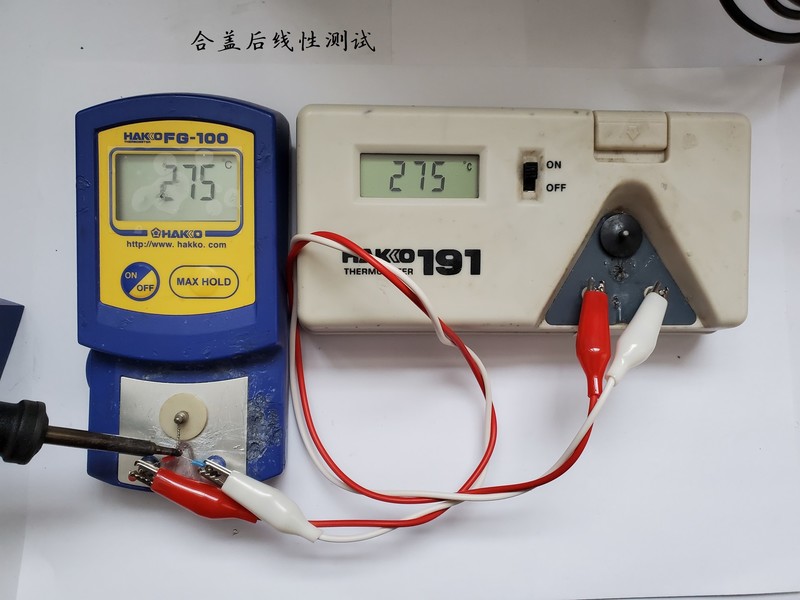

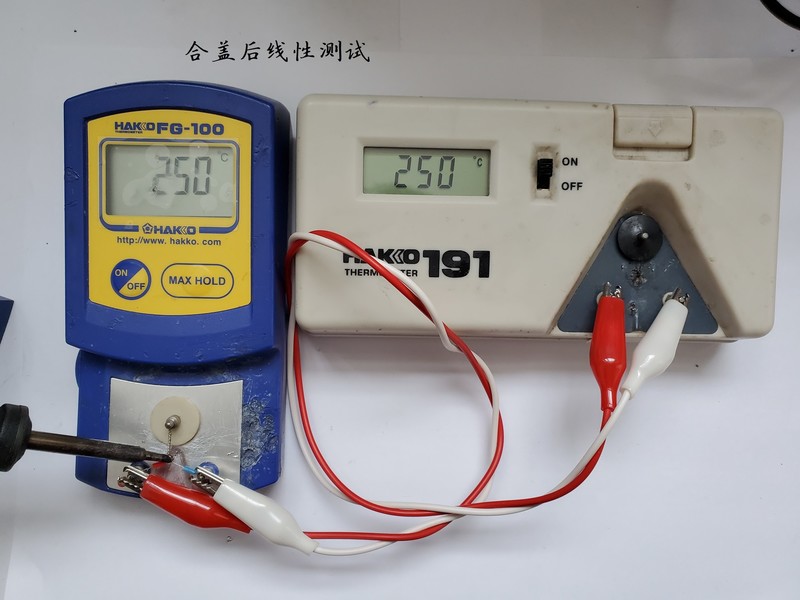

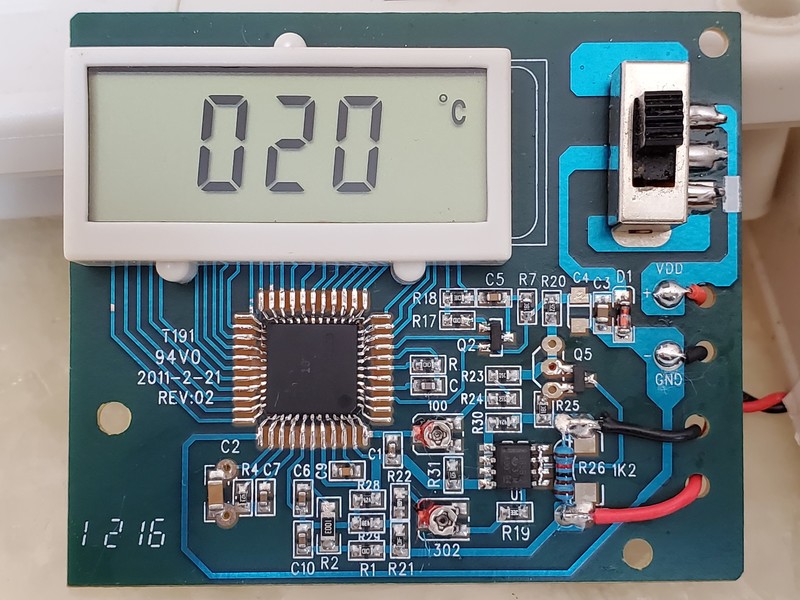

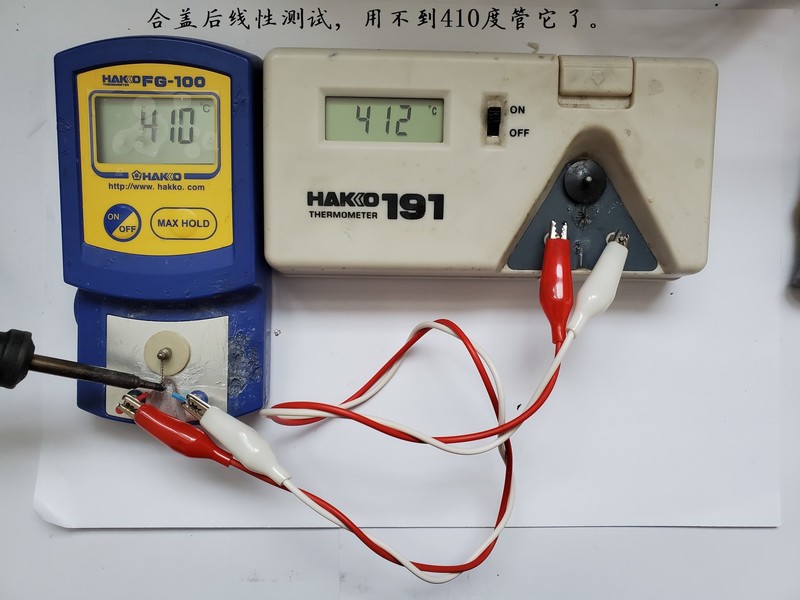

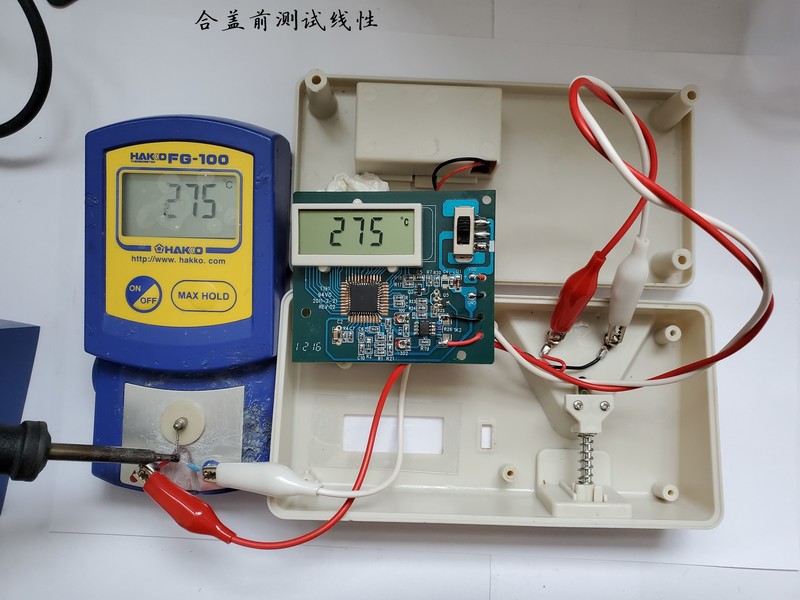

6、对比校准（日本原装白光HAKKO FG-100烙铁测温仪）反复调整W100、W302测试低温、高温、线性；

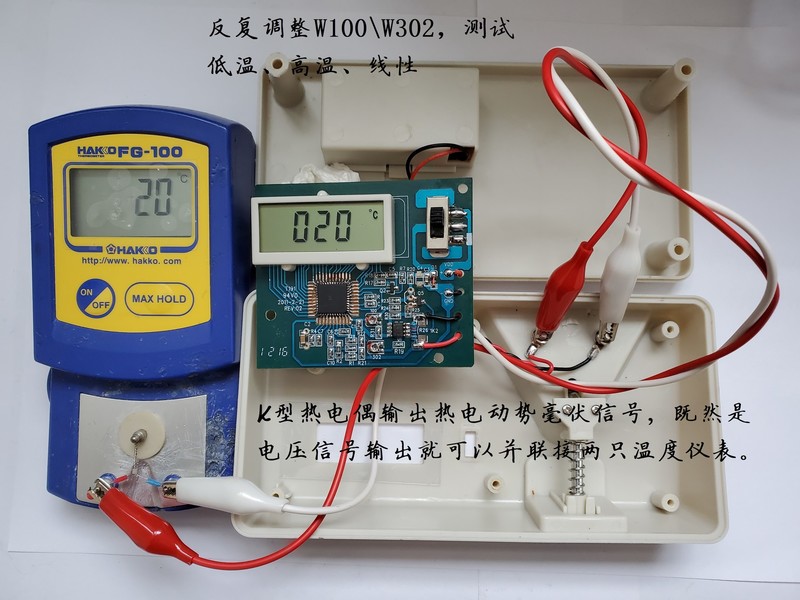

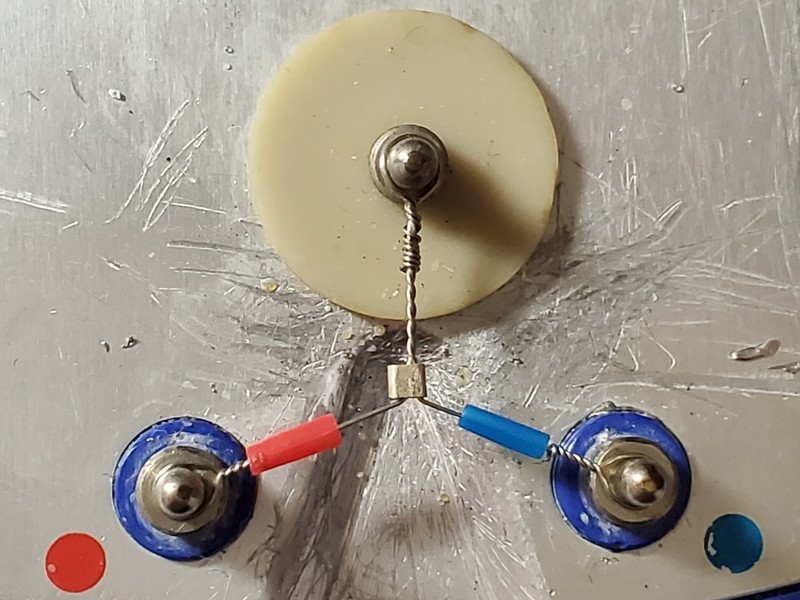

并联温度仪：K型热电偶输出热电动势毫伏信号，既然是电压信号输出就可以并联接两只温度仪表

1 ICL7106.jpg

wyl · 2023-4-10 15:58:45

谢谢分享！

hymyfzgs · 2023-4-10 16:08:12

谢谢分享

wgh1027 · 2023-4-10 16:16:32

干得漂亮

wgh1027 · 2023-4-10 16:17:05

谢谢分享哦

hobbya · 2023-4-10 16:19:38

其实万用表一般都兼容k-型热电偶，可以直接用来测烙铁温度。

zhangwj98 · 2023-4-10 17:22:05

感谢分享。

mvwz24029819 · 2023-4-10 17:34:09

谢谢分享

qjf11 · 2023-4-10 17:45:22

191是日本白光原装还是国内山寨货？

yfbdsm · 2023-4-10 18:08:48

本帖最后由 yfbdsm 于 2023-4-10 19:49 编辑

qjf11 发表于 2023-4-10 17:45
191是日本白光原装还是国内山寨货？

HAKKO191是山货，另一个HAKKO FG-100是日本原装货

wzj9944 · 2023-4-10 20:04:17

厉害，大神......

atz123 · 2023-4-10 20:21:00

真是佩服，大神啊

cdsh · 2023-4-10 21:05:34

铲屎方法挺好的，比一点点磨要快好多

yfbdsm · 2023-4-10 21:21:54

cdsh 发表于 2023-4-10 21:05
铲屎方法挺好的，比一点点磨要快好多

价值高的我舍不得敲

yfbdsm · 2023-4-10 21:31:44

hobbya 发表于 2023-4-10 16:19
其实万用表一般都兼容k-型热电偶，可以直接用来测烙铁温度。

烙铁测温线可能会更耐用点

MF500 · 2023-4-10 21:41:46

谢谢分享

hobbya · 2023-4-10 21:45:09

yfbdsm 发表于 2023-4-10 21:31
烙铁测温线可能会更耐用点

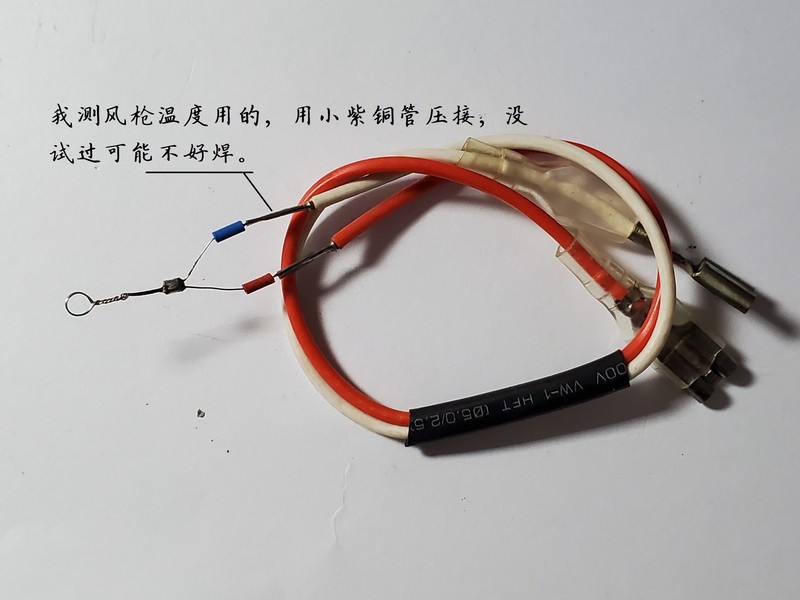

我意思是将测温线直接接到万用表使用，测温线本身就是K型热电偶。

yfbdsm · 2023-4-10 22:11:46

hobbya 发表于 2023-4-10 21:45
我意思是将测温线直接接到万用表使用，测温线本身就是K型热电偶。

fslichong · 2023-4-10 22:46:35

简直是万能芯片

勇闯沙滩 · 2023-4-11 06:09:50

7106能显示温度？
