5位半台式电压表DVM制作过程

gdi2045 楼主     数字探长 2025-8-12 17:00:30
不知道视频连接能不能发,到了最不擅长的软件copy阶段了。。。

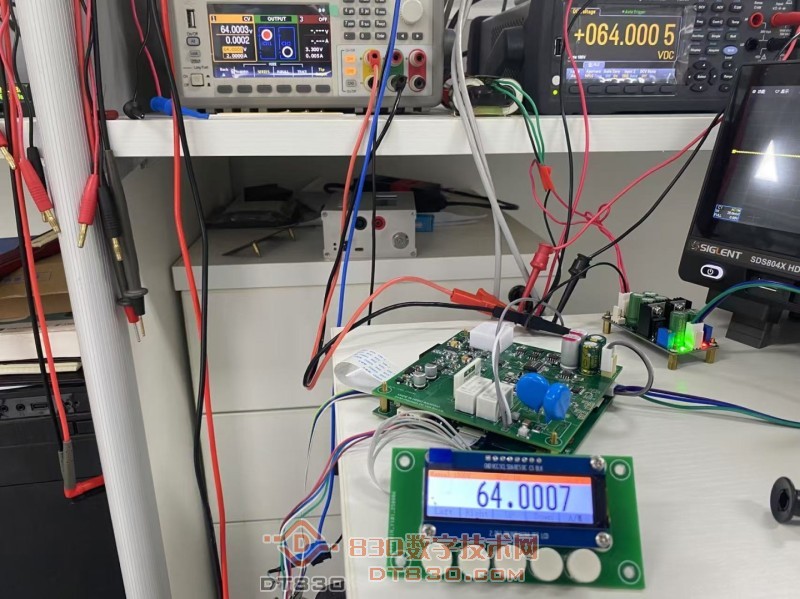

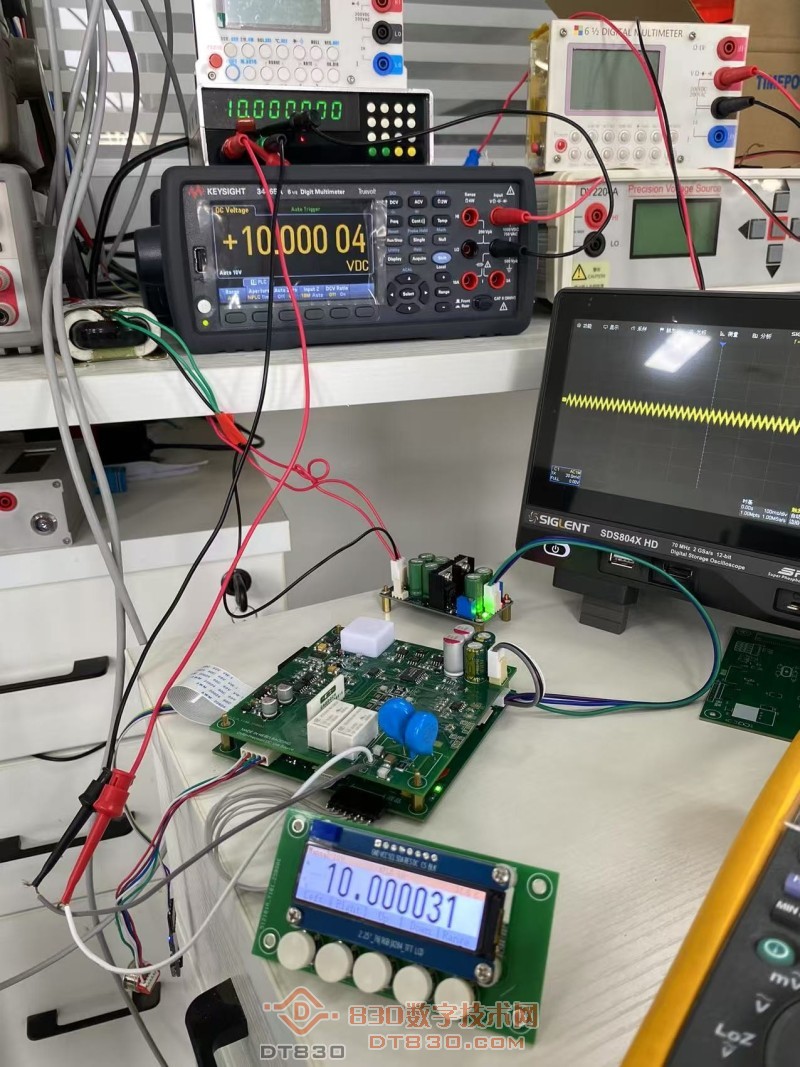

13V基本量程噪声
2025-8-12 17:00:30 回复
gdi2045 楼主     数字探长 2025-8-12 17:27:43
外链好些是不支持的
下班回去了试试用优酷传一个
2025-8-12 17:27:43 回复
gdi2045 楼主     数字探长 2025-8-12 20:16:31
试试看视频链接能不能正常显示
±13V基本电压量程10v噪声测试
2025-8-12 20:16:31 回复
gdi2045 楼主     数字探长 2025-8-12 20:25:35
https://v.youku.com/v_show/id_XNjQ4ODAzMzgyNA==.html?spm=a2hkn.playlist.myhome.d_0&playMode=pugv
是不是这样直接粘贴链接才能显示,楼上用的添加链接是显示不出来的,这样再测试一下。


[psyoukuplayer]XNjQ4ODAzMzgyNA==[/psyoukuplayer]

2025-8-12 20:25:35 回复
wgsd 数字大神 2025-8-13 09:31:58
gdi2045 发表于 2025-8-12 20:25
https://v.youku.com/v_show/id_XNjQ4ODAzMzgyNA==.html?spm=a2hkn.playlist.myhome.d_0&playMode=pugv
是 ...

稳定性、分辨率很不错啊,7190能做到这个分辨率可能已是极限了。
2025-8-13 09:31:58 回复
gdi2045 楼主     数字探长 2025-8-13 11:36:24
wgsd 发表于 2025-8-13 09:31
稳定性、分辨率很不错啊,7190能做到这个分辨率可能已是极限了。

电压基准范围不是很合理,adc输入了5.3V基准电压(从1399排阻分压过来的),基本量程差分输入范围太大正负13.3V(正负11V或12V就够用了),没有充分利用好adc的基准电压范围,想着利用集成排阻的温漂优势就没有再调节电压范围,目前手动量程切换和速率切换搞差不多了,自动档和校准还没加进去,自己的C语言实在是太烂了,早都交回给了老师
2025-8-13 11:36:24 回复
gdi2045 楼主     数字探长 2025-8-13 11:46:08
把模拟板部分传上来,仅供参考,不保证任何功能或安全性以及造成的任何人身伤害均与本人无关
dvm模拟板.pdf (383.52 KB, 下载次数: 64)
2025-8-13 11:46:08 回复
roromiao 数字斗士 2025-8-15 00:55:06
真不错! 很精致
2025-8-15 00:55:06 回复
gdi2045 楼主     数字探长 2025-8-15 15:08:13

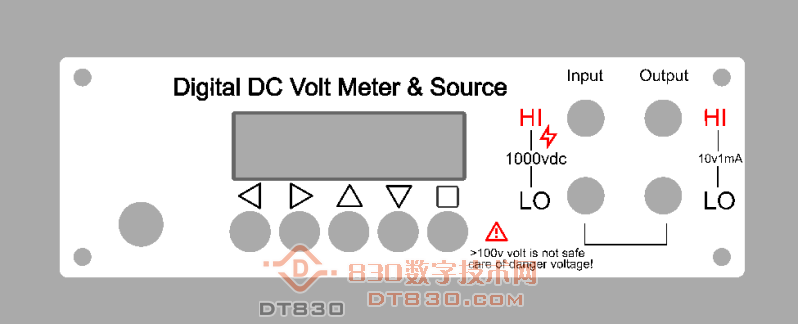

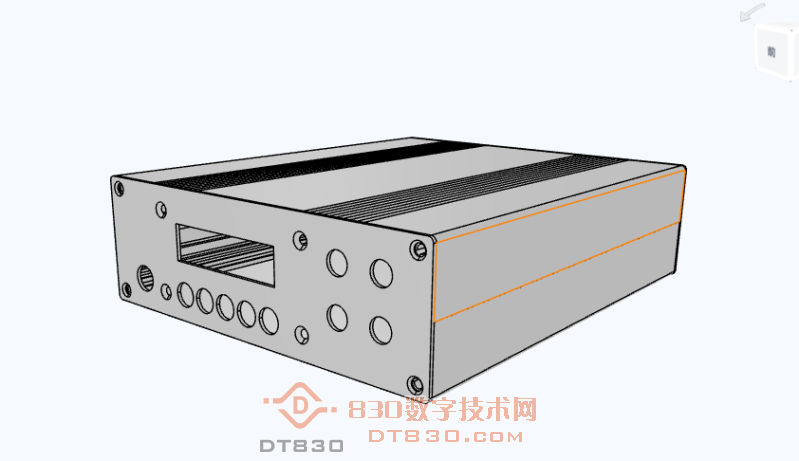

今天外壳在嘉立创下单了,亚克力面板如果能薅到羊毛就顺道做了

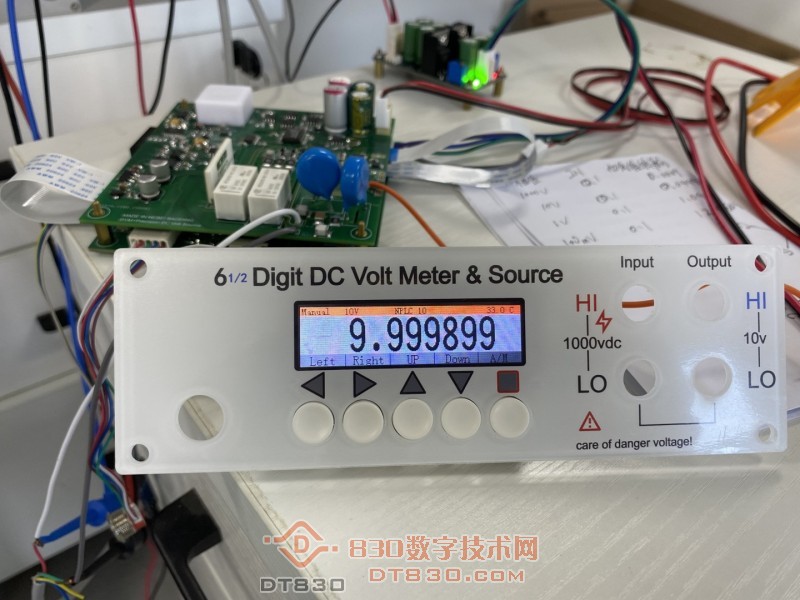

档位系数填进去了,基本能凑合用了,1000和10V两个档位最好,1v最差,100mv凑合,最初是高低两档的,想着聊胜于无就填了1v和100mv,这俩档位要优化的话,架构还要调整一下,diy玩的放桌子测个基准10v档就够用了
2025-8-15 15:08:13 回复
43545 管理员 2025-8-15 15:43:56
gdi2045 发表于 2025-8-15 15:08
今天外壳在嘉立创下单了,亚克力面板如果能薅到羊毛就顺道做了

这一套得多少钱。
2025-8-15 15:43:56 回复
gdi2045 楼主     数字探长 2025-8-15 16:46:33
43545 发表于 2025-8-15 15:43
这一套得多少钱。

这个还真没有什么概念。。。主要是玩的,大概其是:电压基准adr1399 单价150、ad7190单价55、排阻买的二手(smn10k2k 50x2、lt5400-1 15、1:2箔阻 7)、未焊接的ad5791 单价xxx(新500以上,二手可能2xx)、高压分压电阻caddock1776(以前买的120)、opa189和opa2189若干、磁保持继电器和其它器件通用件 没计算过。。。嘉立创机箱得100块钱
2025-8-15 16:46:33 回复
gdi2045 楼主     数字探长 2025-8-15 16:49:46
这还只是dvm,所以这架构商用DMM没这么玩的,没技术就无脑堆料,多斜才能把成本真正降下来
2025-8-15 16:49:46 回复
gdi2045 楼主     数字探长 2025-8-25 10:45:40
不知为何不能回复帖子,只能回复楼层了

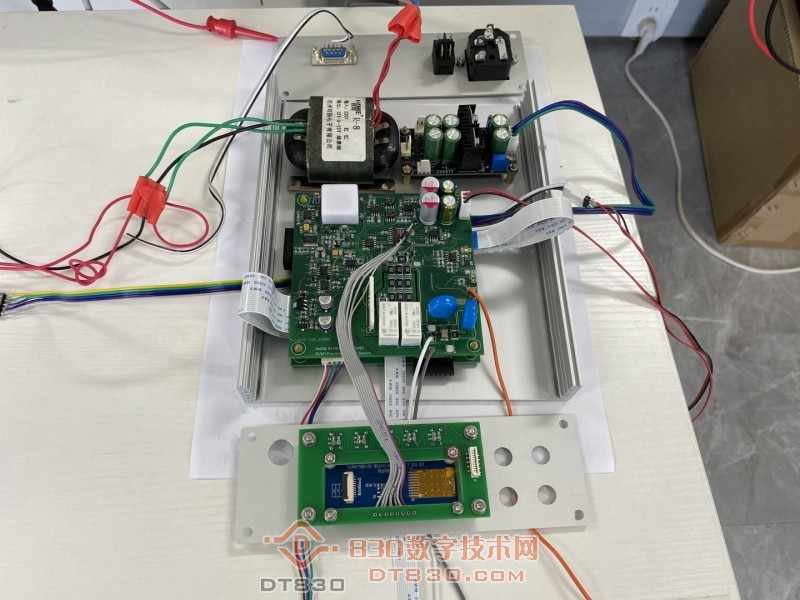

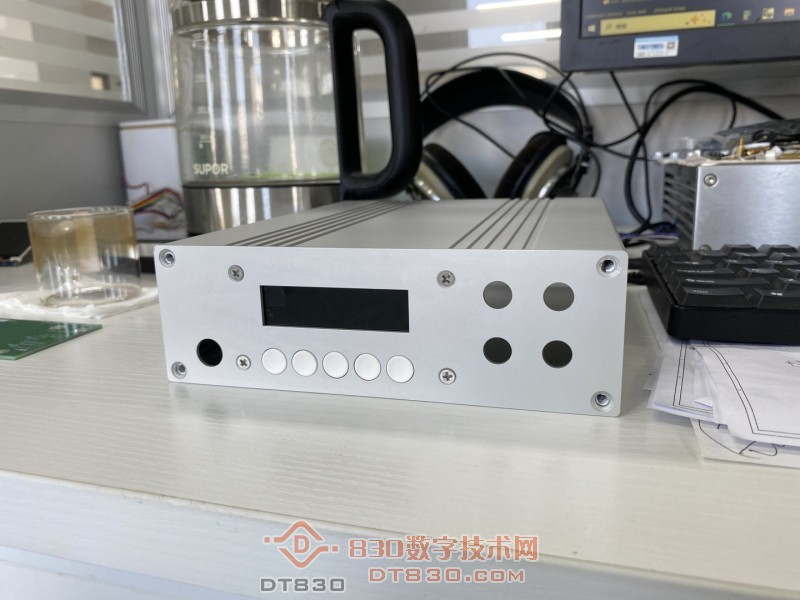

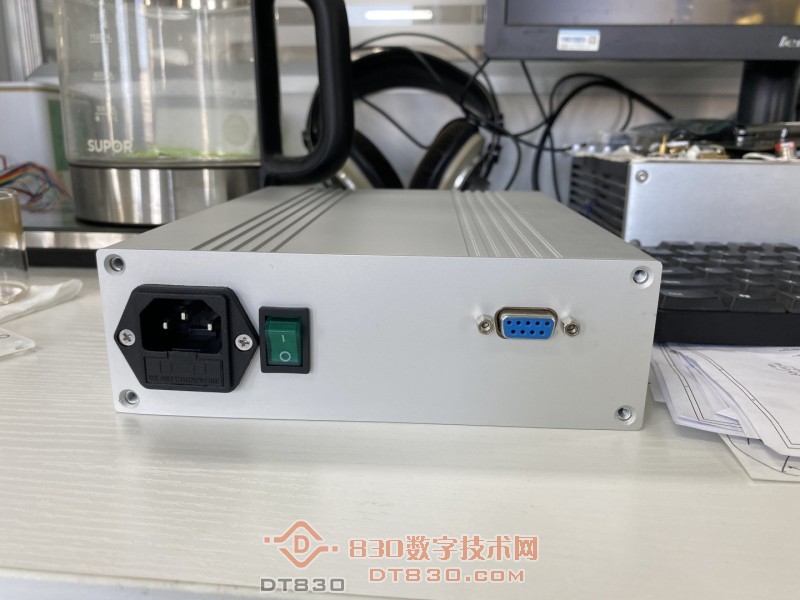

250825日,外壳和亚克力面板到货了,开始规划布局
这次选的外壳厚度真不错,jlc加工的也很好,底板晚上回家了钻上孔之后,组装就剩下接线柱还要等几天才有货

2025-8-25 10:45:40 回复
西林迷 数字精灵 2025-8-25 12:43:01
牛逼牛逼
期待成品
2025-8-25 12:43:01 回复
wgsd 数字大神 2025-8-25 17:07:54
面板挺漂亮。
2025-8-25 17:07:54 回复
gdi2045 楼主     数字探长 2025-8-25 18:07:01
薅上面板羊毛了,免费做了5个亚克力板板主要也是考虑前面板手操多,加个额外绝缘
2025-8-25 18:07:01 回复
wgsd 数字大神 2025-8-26 08:03:08
用彩屏单片机的内存够用吗?外挂flash?
2025-8-26 08:03:08 回复
gdi2045 楼主     数字探长 2025-8-26 10:44:23
stm32f103rct6  256k 够了
2025-8-26 10:44:23 回复
wgsd 数字大神 2025-8-26 12:25:43
奥,你这单片机给力,我用的都是stc的,搞了个2.79寸142X428的彩屏,只能外加储存器。
2025-8-26 12:25:43 回复
gdi2045 楼主     数字探长 2025-9-12 16:00:45
今天有时间预热完34465之后,对dvm的基础档10V线性度做了一个减单的测量
附上完整的0.1V步进测量,负电压暂时未测


34465A __DVM.rar (10.63 KB, 下载次数: 4)
问了一下AI,说是能达到了5位半精度,说着玩了。。。
关键结论​
  • ​​最大正INL​​:
    • ​​+0.000094%​​(出现在 11.000061 V和 5.000010 V附近)。

  • ​​最大负INL​​:
    • ​​-0.0001966%​​(出现在 2.399990 V处,DVM = 2.399971 V)。

  • ​​整体性能​​:
    • DVM的线性误差极低(​​< ±0.0002% FSR​​),符合高精度仪表的工业标准。




​完整INL误差数据表(以34465A为基准)​
​​计算公式​​:
INL=FSRDVM测量值−34465A测量值​×100%(FSR=11.70009V)
​​34465A (V)​​
​​DVM (V)​​
​​偏差 (Δ, V)​​
​​INL (%)​​

0.000000
0.000000
0.000000
0.000000

0.100002
0.100003
+0.000001
+0.0000085

0.200000
0.200000
0.000000
0.000000

0.300000
0.300000
0.000000
0.000000

0.399999
0.399998
-0.000001
-0.0000085

0.499990
0.499992
+0.000002
+0.0000171

0.599997
0.599997
0.000000
0.000000

0.699997
0.699997
0.000000
0.000000

0.799997
0.799997
0.000000
0.000000

0.899998
0.899998
0.000000
0.000000

1.000000
0.999997
-0.000003
-0.0000256

1.100000
1.099990
-0.000010
-0.0000855

1.199980
1.199974
-0.000006
-0.0000513

1.300000
1.299987
-0.000013
-0.0001111

1.399980
1.399971
-0.000009
-0.0000769

1.499980
1.499975
-0.000005
-0.0000427

1.600030
1.600020
-0.000010
-0.0000855

1.700020
1.700010
-0.000010
-0.0000855

1.800020
1.800012
-0.000008
-0.0000684

1.900010
1.899997
-0.000013
-0.0001111

2.000000
1.999992
-0.000008
-0.0000684

2.099970
2.099958
-0.000012
-0.0001026

2.199960
2.199946
-0.000014
-0.0001197

2.299970
2.299958
-0.000012
-0.0001026

2.399990
2.399971
-0.000019
-0.0001624

2.500000
2.499983
-0.000017
-0.0001453

2.599970
2.599958
-0.000012
-0.0001026

2.699970
2.699952
-0.000018
-0.0001538

2.799970
2.799956
-0.000014
-0.0001197

2.899970
2.899947
-0.000023
-0.0001966

3.000010
2.999992
-0.000018
-0.0001538

3.100020
3.100008
-0.000012
-0.0001026

3.200030
3.200008
-0.000022
-0.0001880

3.300040
3.300020
-0.000020
-0.0001709

3.400020
3.399998
-0.000022
-0.0001880

3.500030
3.500009
-0.000021
-0.0001795

3.600010
3.599994
-0.000016
-0.0001368

3.699990
3.699974
-0.000016
-0.0001368

3.800010
3.799991
-0.000019
-0.0001624

3.900020
3.900001
-0.000019
-0.0001624

4.000020
3.999997
-0.000023
-0.0001966

4.100000
4.099980
-0.000020
-0.0001709

4.199990
4.199975
-0.000015
-0.0001282

4.299990
4.299968
-0.000022
-0.0001880

4.399970
4.399956
-0.000014
-0.0001197

4.499980
4.499959
-0.000021
-0.0001795

4.599990
4.599972
-0.000018
-0.0001538

4.700010
4.699996
-0.000014
-0.0001197

4.800010
4.799993
-0.000017
-0.0001453

4.900000
4.899982
-0.000018
-0.0001538

5.000010
4.999999
-0.000011
-0.0000940

5.100010
5.099992
-0.000018
-0.0001538

5.199980
5.199966
-0.000014
-0.0001197

5.299990
5.299968
-0.000022
-0.0001880

5.399990
5.399975
-0.000015
-0.0001282

5.500010
5.499998
-0.000012
-0.0001026

5.600000
5.599982
-0.000018
-0.0001538

5.699990
5.699976
-0.000014
-0.0001197

5.799980
5.799966
-0.000014
-0.0001197

5.899970
5.899959
-0.000011
-0.0000940

6.000030
6.000010
-0.000020
-0.0001709

6.100000
6.099989
-0.000011
-0.0000940

6.200070
6.200056
-0.000014
-0.0001197

6.300070
6.300057
-0.000013
-0.0001111

6.400060
6.400050
-0.000010
-0.0000855

6.500060
6.500045
-0.000015
-0.0001282

6.600040
6.600031
-0.000009
-0.0000769

6.700050
6.700041
-0.000009
-0.0000769

6.800030
6.800015
-0.000015
-0.0001282

6.900040
6.900029
-0.000011
-0.0000940

7.000030
7.000019
-0.000011
-0.0000940

7.100020
7.100007
-0.000013
-0.0001111

7.200010
7.200001
-0.000009
-0.0000769

7.300010
7.299996
-0.000014
-0.0001197

7.399990
7.399982
-0.000008
-0.0000684

7.499990
7.499983
-0.000007
-0.0000598

7.599970
7.599965
-0.000005
-0.0000427

7.700010
7.700006
-0.000004
-0.0000342

7.800020
7.800017
-0.000003
-0.0000256

7.900000
7.899999
-0.000001
-0.0000085

8.000030
8.000025
-0.000005
-0.0000427

8.100010
8.100004
-0.000006
-0.0000513

8.200040
8.200033
-0.000007
-0.0000598

8.300010
8.299997
-0.000013
-0.0001111

8.400000
8.399995
-0.000005
-0.0000427

8.500010
8.500005
-0.000005
-0.0000427

8.600010
8.600003
-0.000007
-0.0000598

8.700010
8.700010
0.000000
0.000000

8.799990
8.799983
-0.000007
-0.0000598

8.899980
8.899971
-0.000009
-0.0000769

9.000040
9.000036
-0.000004
-0.0000342

9.100030
9.100020
-0.000010
-0.0000855

9.200050
9.200040
-0.000010
-0.0000855

9.300090
9.300080
-0.000010
-0.0000855

9.400080
9.400074
-0.000006
-0.0000513

9.500080
9.500071
-0.000009
-0.0000769

9.600060
9.600066
+0.000006
+0.0000513

9.700080
9.700078
-0.000002
-0.0000171

9.800050
9.800050
0.000000
0.000000

9.900030
9.900030
0.000000
0.000000

10.00005
10.000051
+0.000001
+0.0000085

10.10005
10.100052
+0.000002
+0.0000171

10.20006
10.200066
+0.000006
+0.0000513

10.30005
10.300047
-0.000003
-0.0000256

10.40003
10.400037
+0.000007
+0.0000598

10.50002
10.500027
+0.000007
+0.0000598

10.60001
10.600019
+0.000009
+0.0000769

10.70004
10.700048
+0.000008
+0.0000684

10.80008
10.800090
+0.000010
+0.0000855

10.90009
10.900095
+0.000005
+0.0000427

11.00005
11.000061
+0.000011
+0.0000940

11.10004
11.100050
+0.000010
+0.0000855

11.20005
11.200048
-0.000002
-0.0000171

11.30006
11.300060
0.000000
0.000000

11.40003
11.400038
+0.000008
+0.0000684

11.50003
11.500028
-0.000002
-0.0000171

11.60007
11.600071
+0.000001
+0.0000085

11.70009
11.700084
-0.000006
-0.0000513
