希码ST825A 拆解评测修改

想要个带LOWZ功能的钳表，找来找去找到了希码ST825A其实就是华博代工的206B，带LPF和LOWZ功能，要的就是他，都说他把LOWZ省略了，不过能补，花了36要什么自行车。





拿到货拆开果然300K没了。

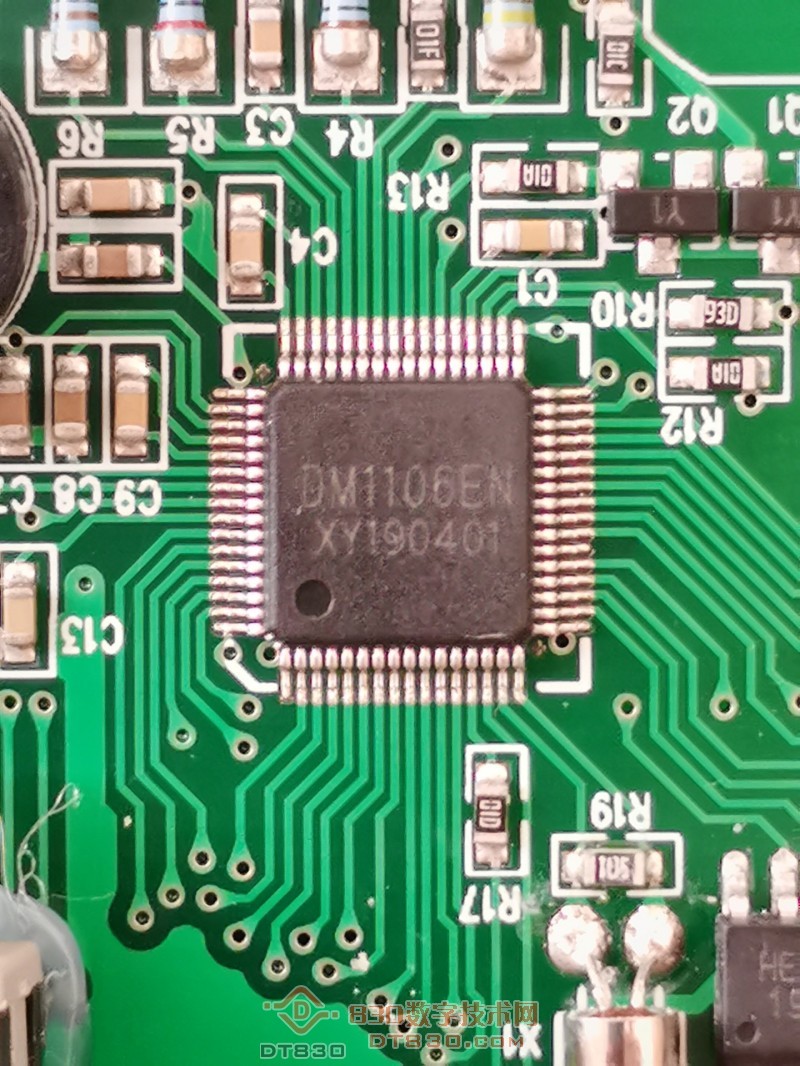

DM1106芯片

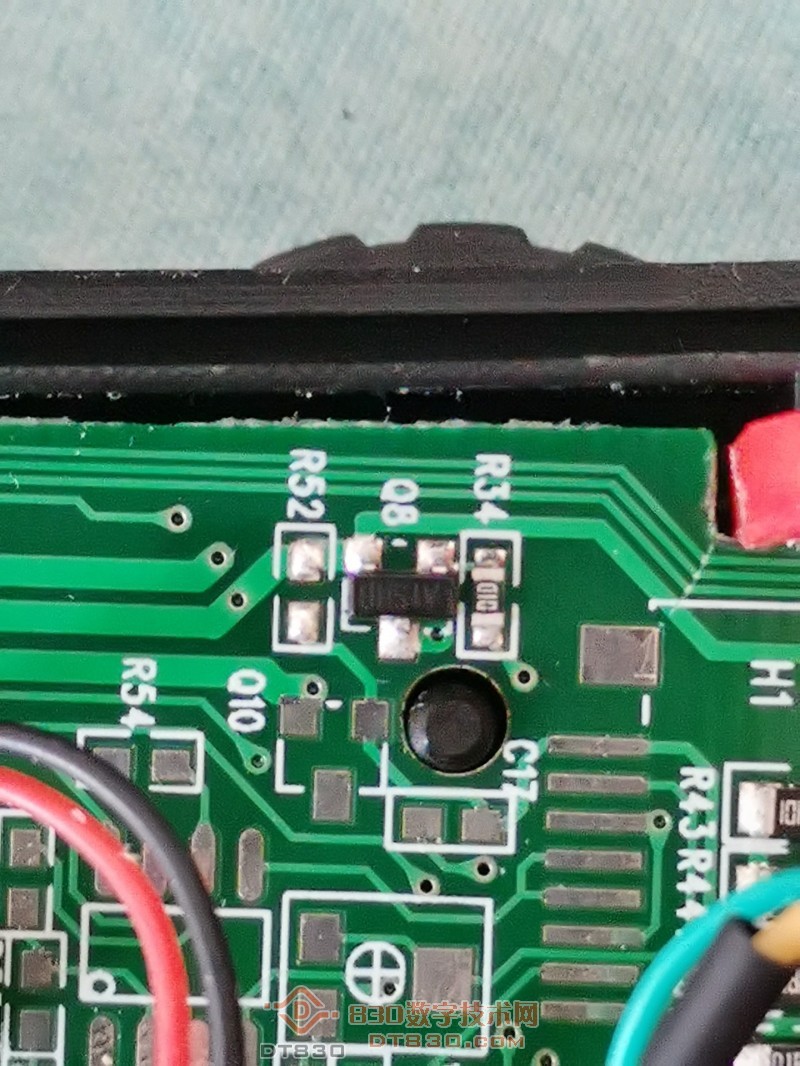

此款表没有LDO稳压器，用了一个A1SHB保护
不会修老板说坏芯片，不知道是否跟他有关

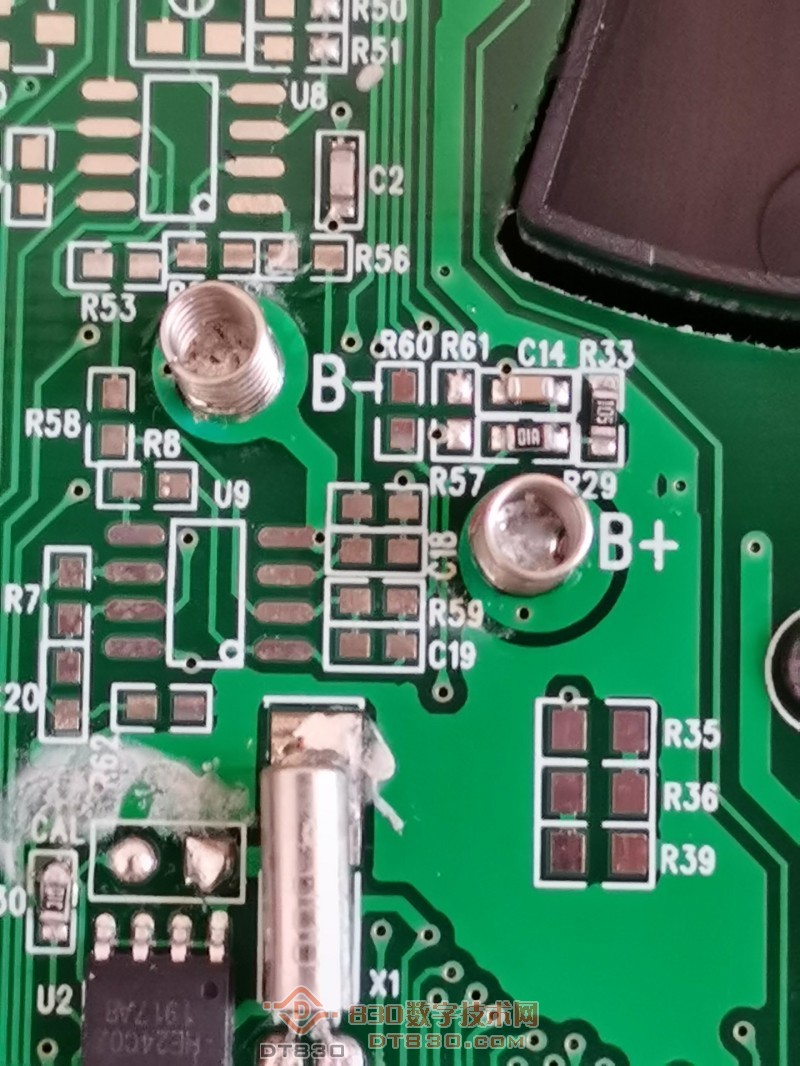

校准需要短接24C上面两个焊点，目前只校准了电阻档，电压档无法校准，例如校准10伏，显示10.01你按校准键会校准成20伏，估计必须的低于10伏才能校准

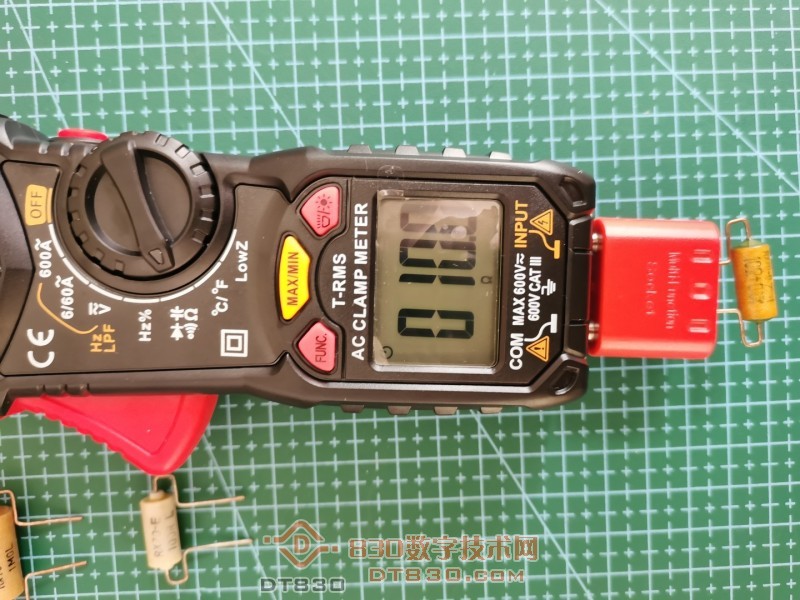

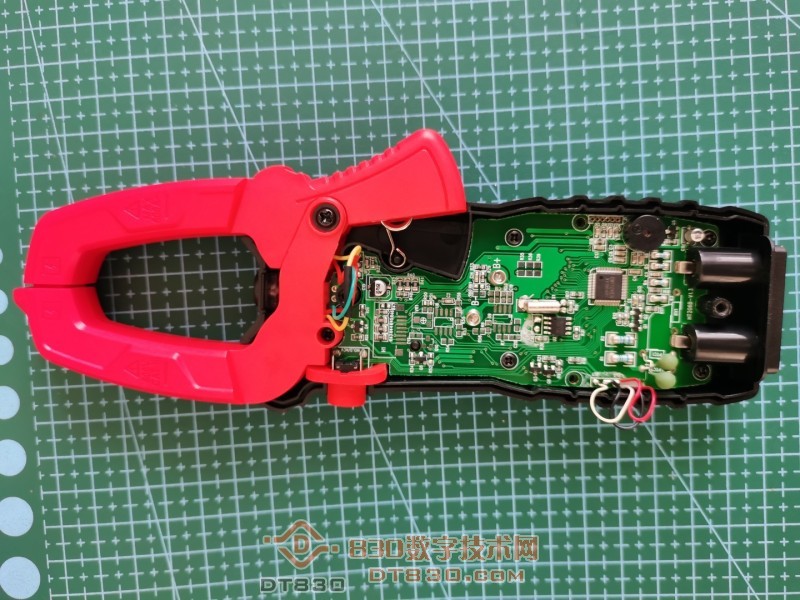

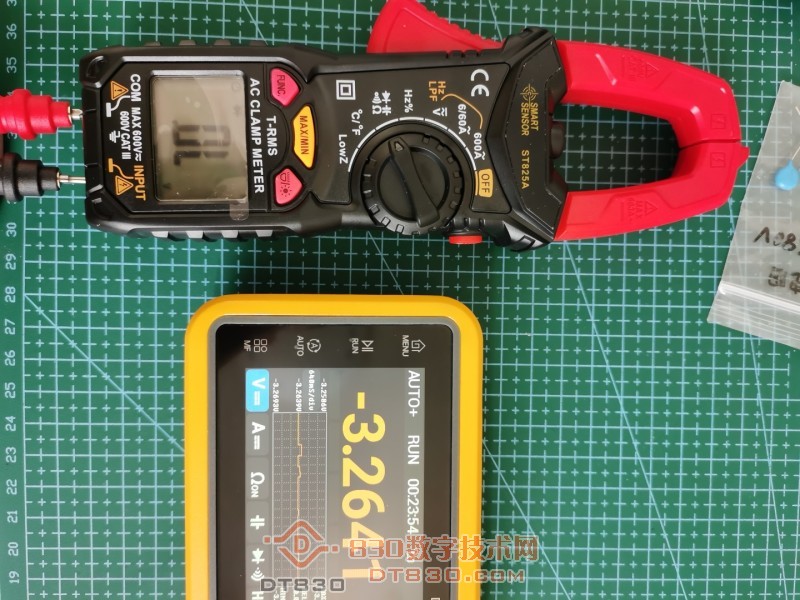

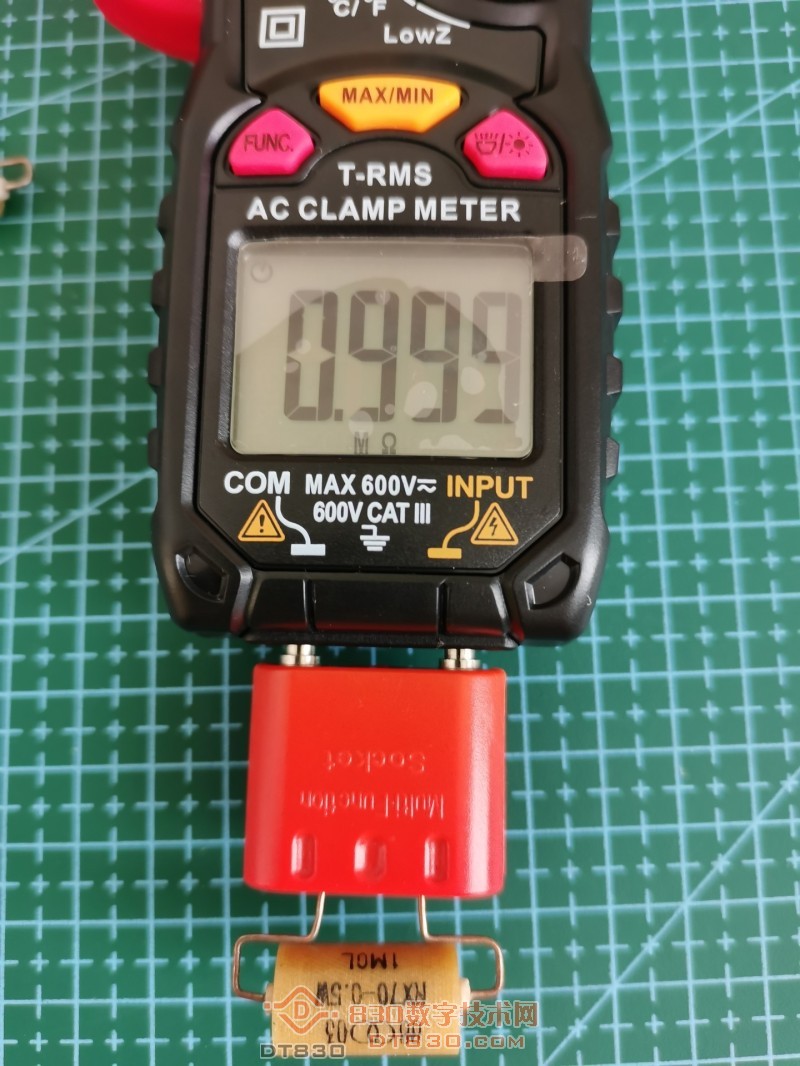

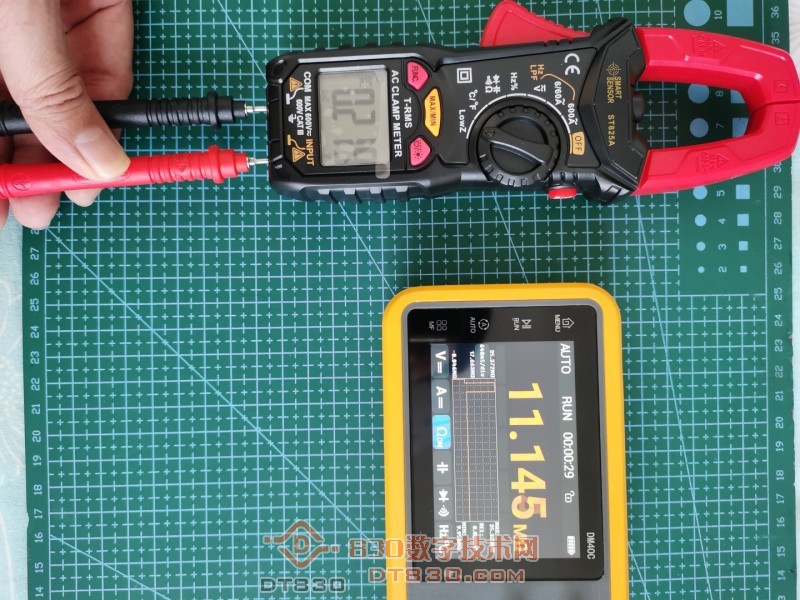

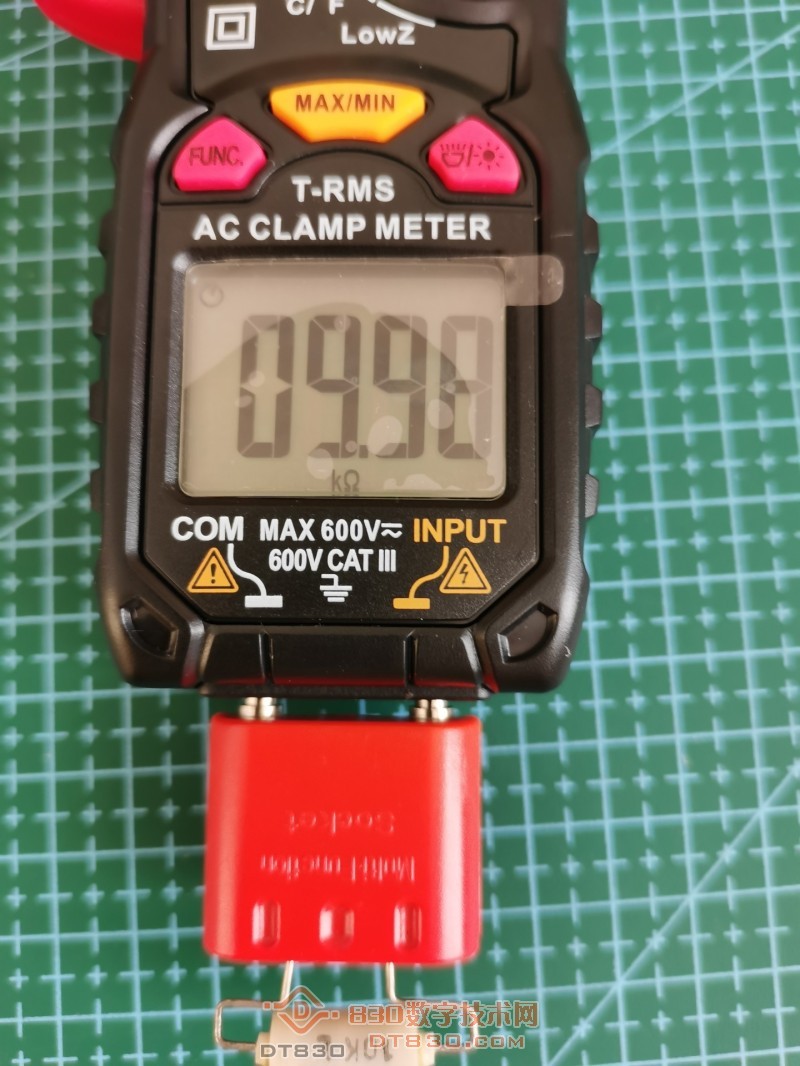

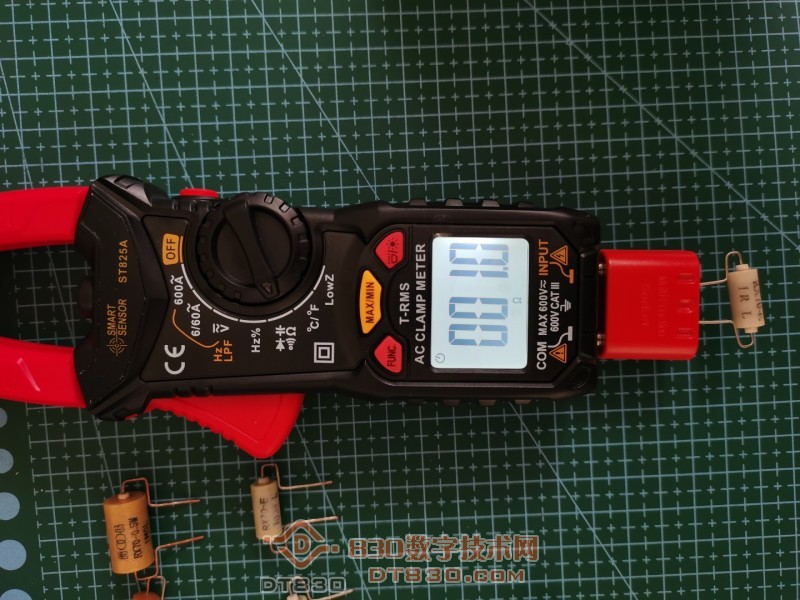

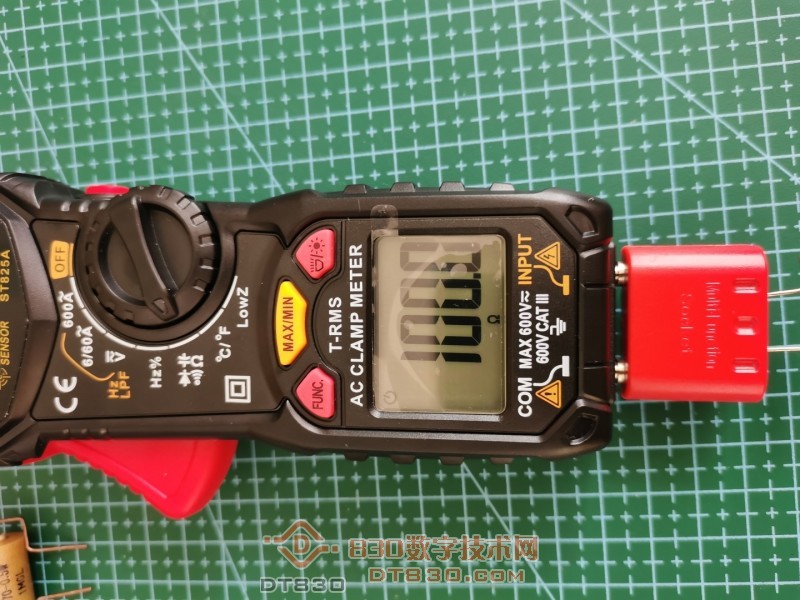

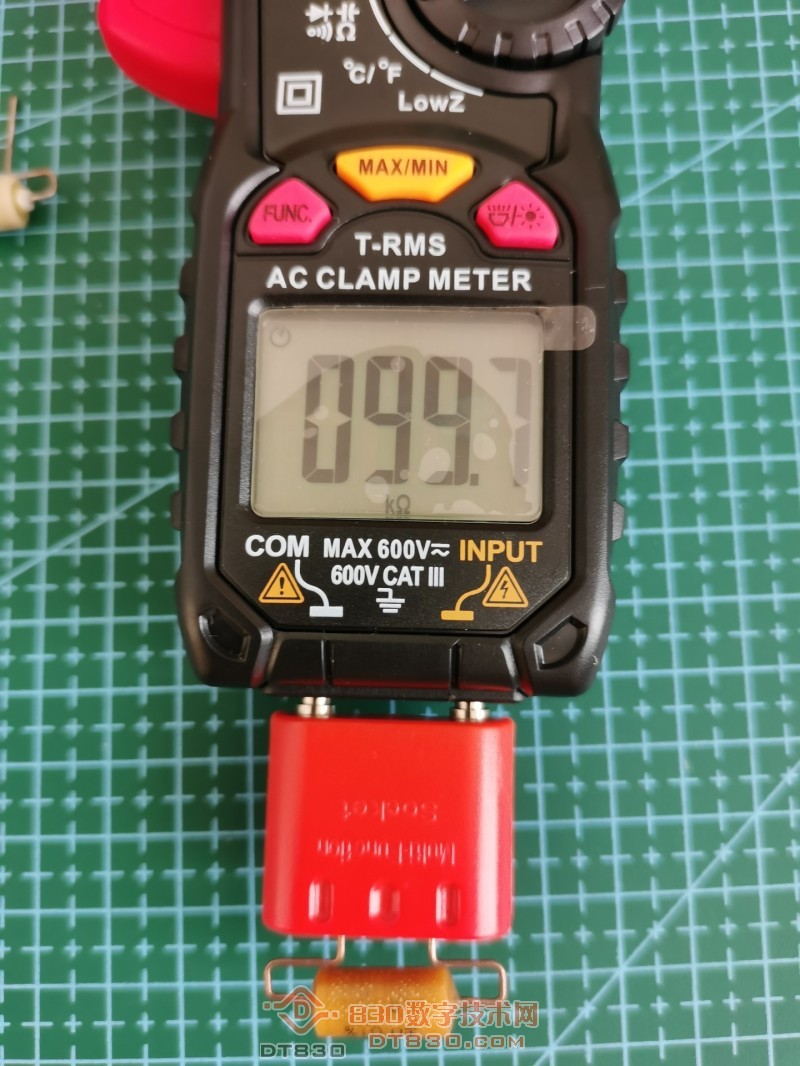

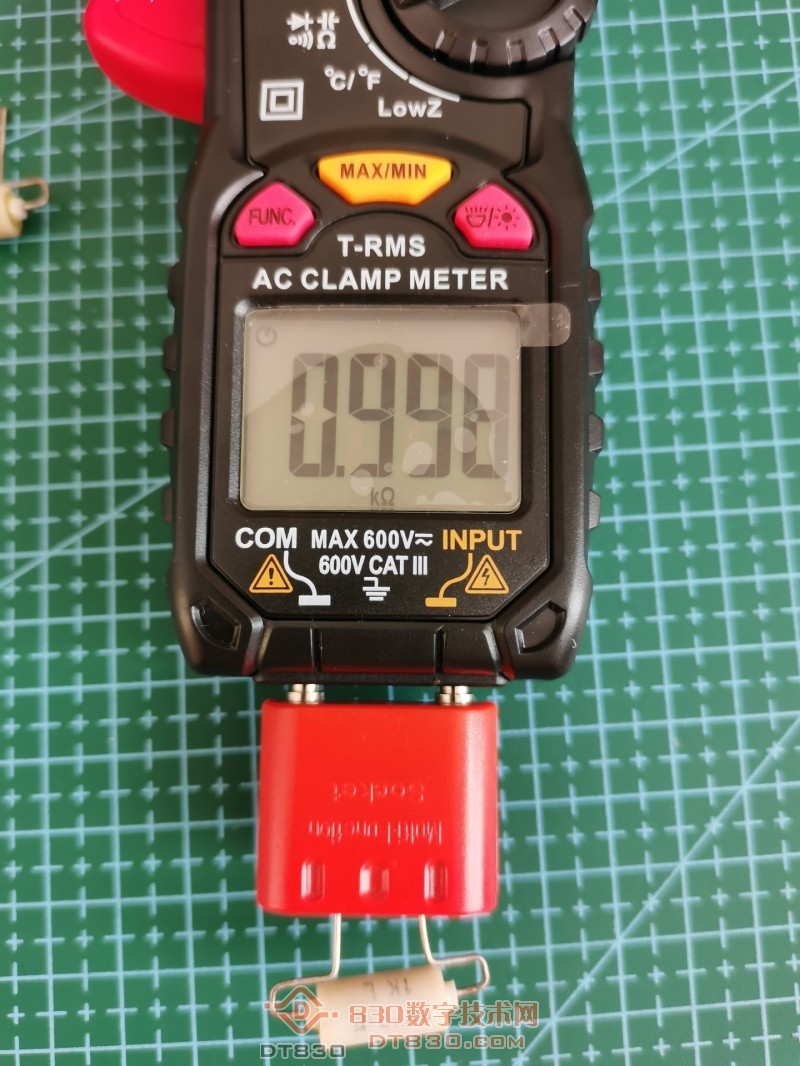

下面一些拆机图和测试图

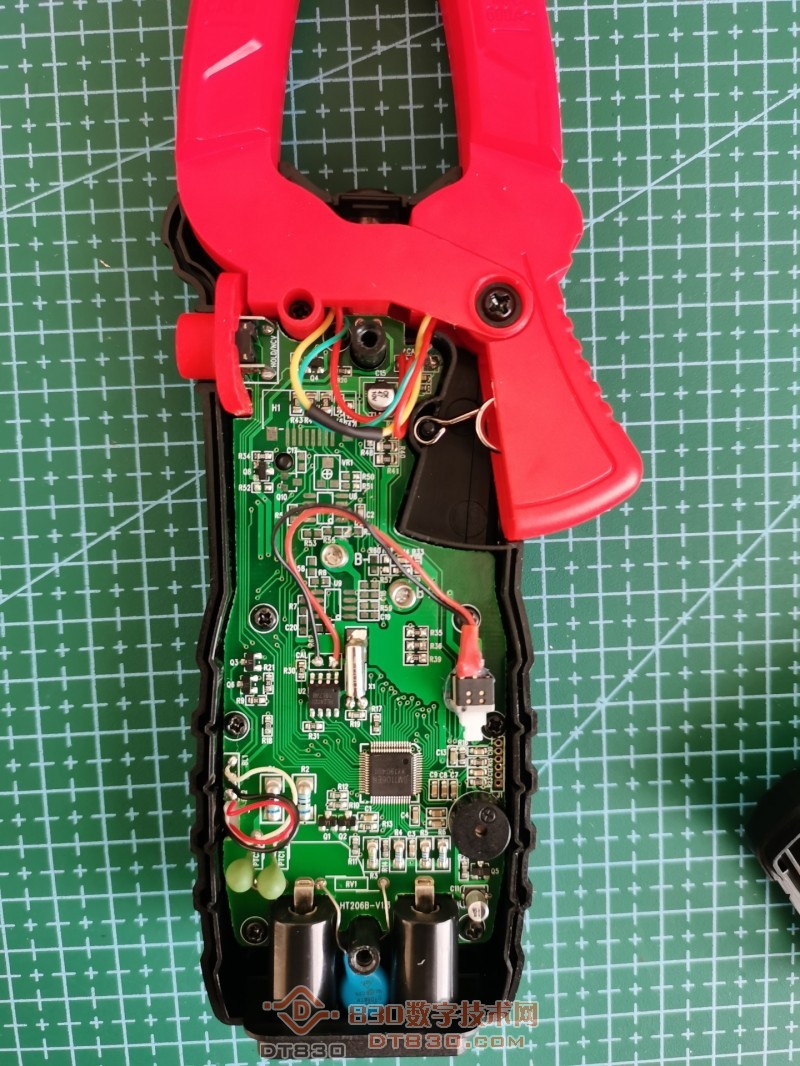

最后一张图是更换前端滤波电容，添加校准按钮，增补LOWZ功能300K电阻
