众仪ZT-MD2镊子电桥拆解。

去年拆过众仪的ZT-MD1，时隔一年再来拆个MD2。
MD2一共两个颜色，功能参数完全一样的。

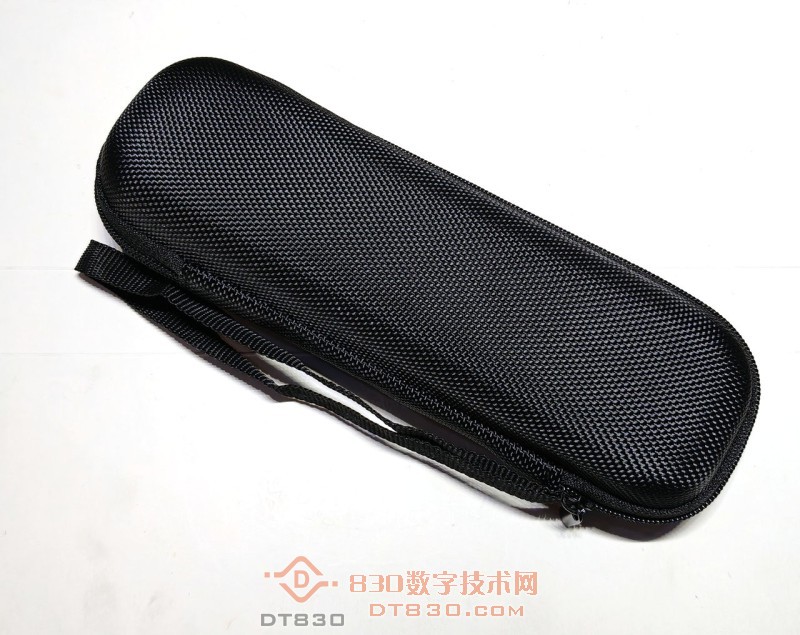

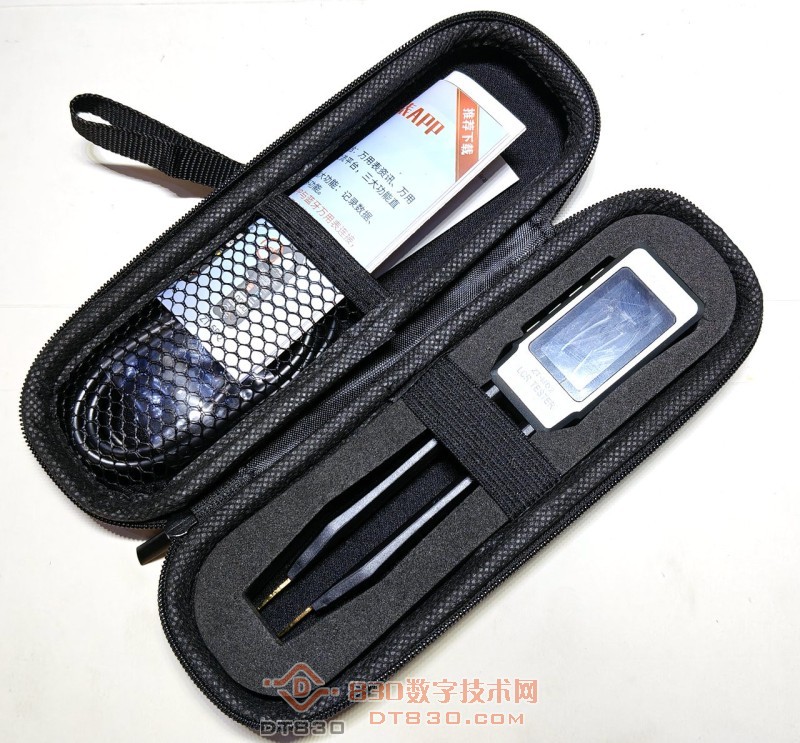

硬壳收纳包。



起初还在纠结是买红色的还是买灰色的，想来想去还是买了灰色的。
看来选对了 这个颜色质感相当好！

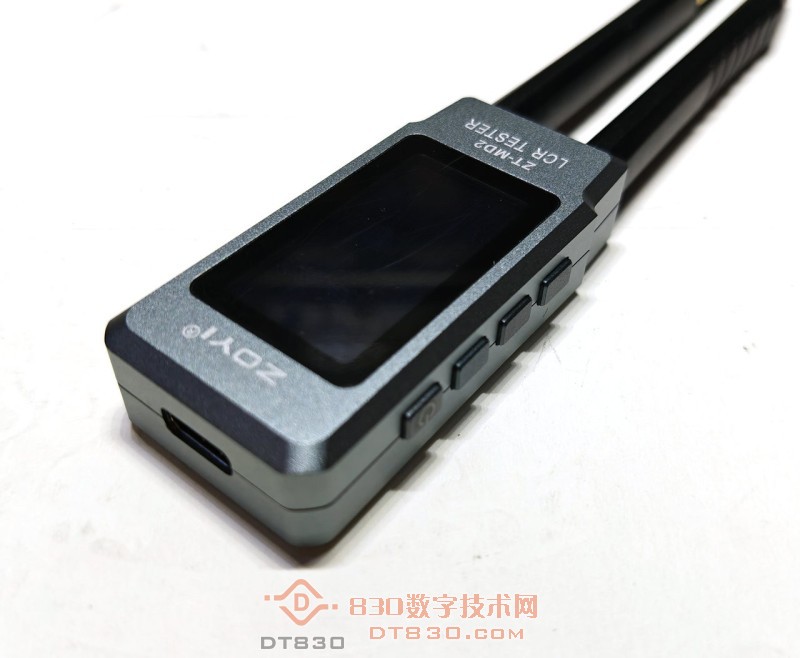

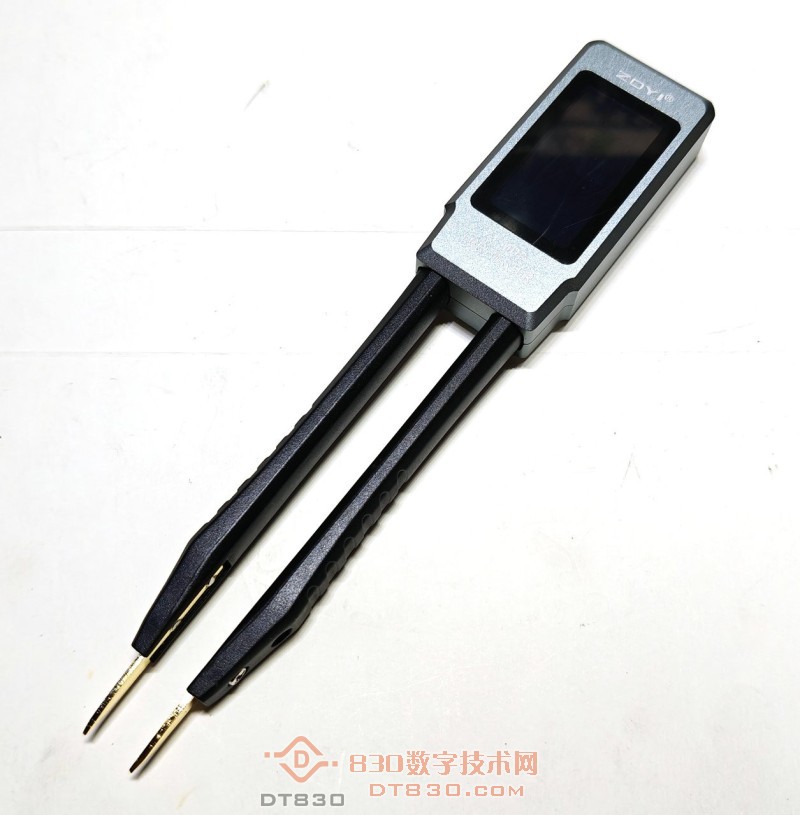

外观看上去比MD1精致了好多！


虽然铝合金外壳质感好了，但是代价是。。。有点重。。。
实际操作的时候总是感觉到大头沉。

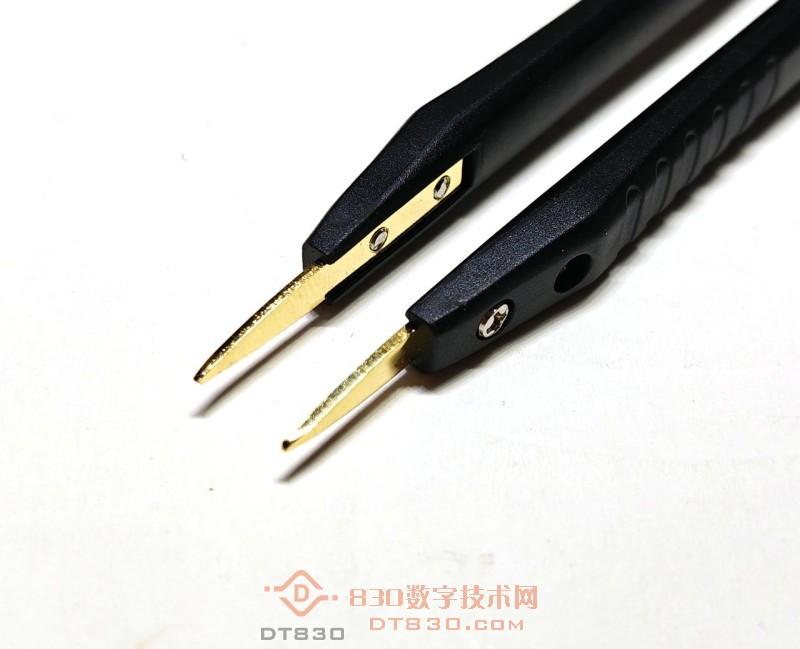

可更换的镀金镊子头。

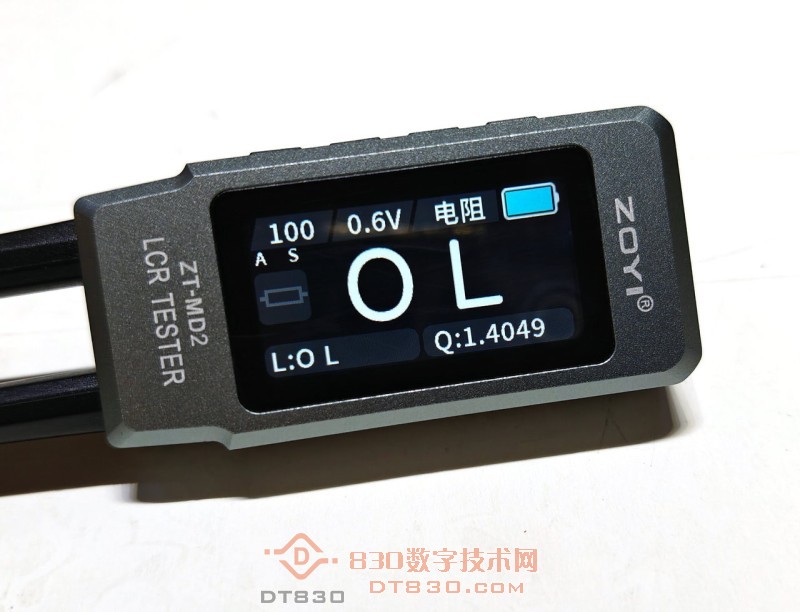

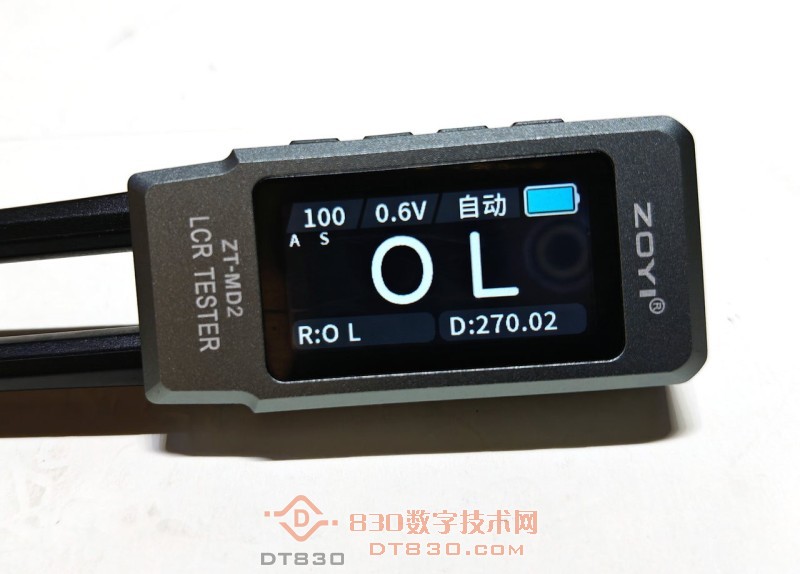

上面四个按键对应可设置的显示内容。


可以手动切换测试项。

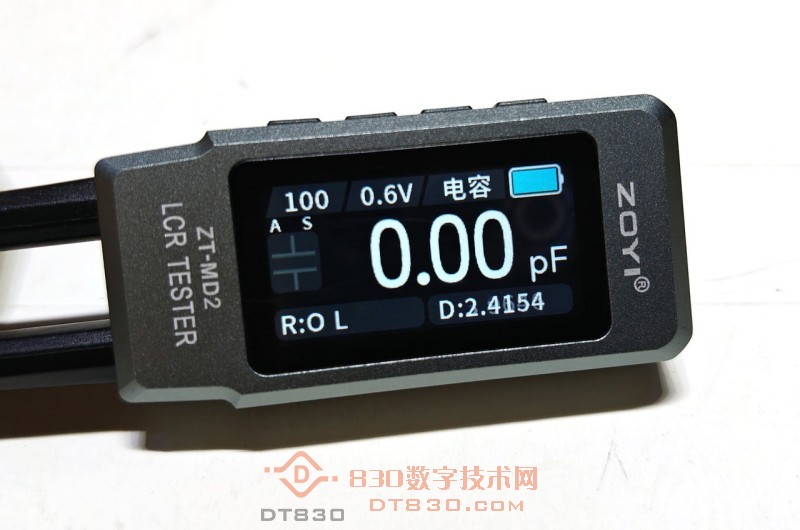

电容测量速度相对比万用表的电容档来说可以说是快的起飞了~~~

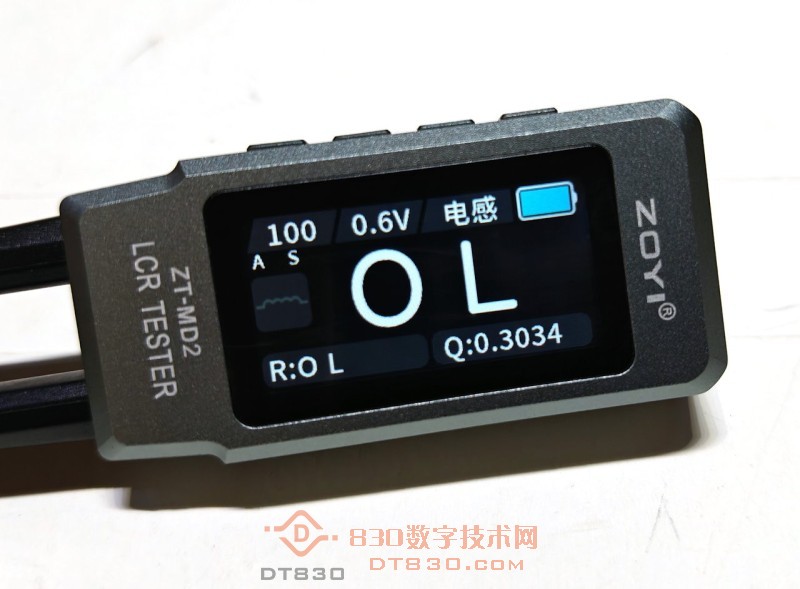

电感测量。

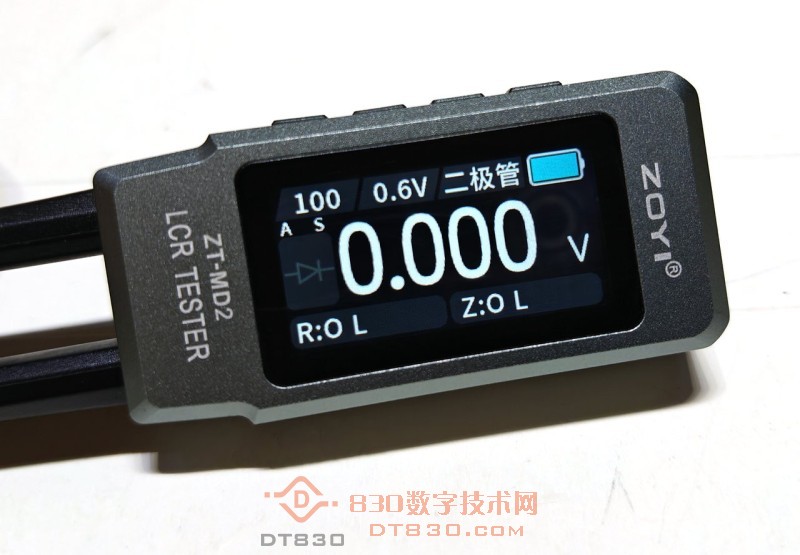

二极管，电压档在测量的时候，会标注出极性。

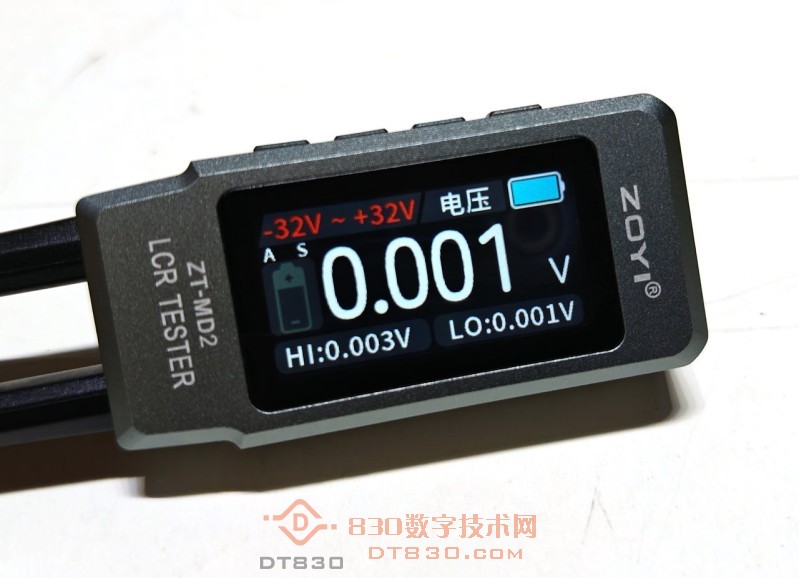

电压档下方还有最大值，最小值显示。

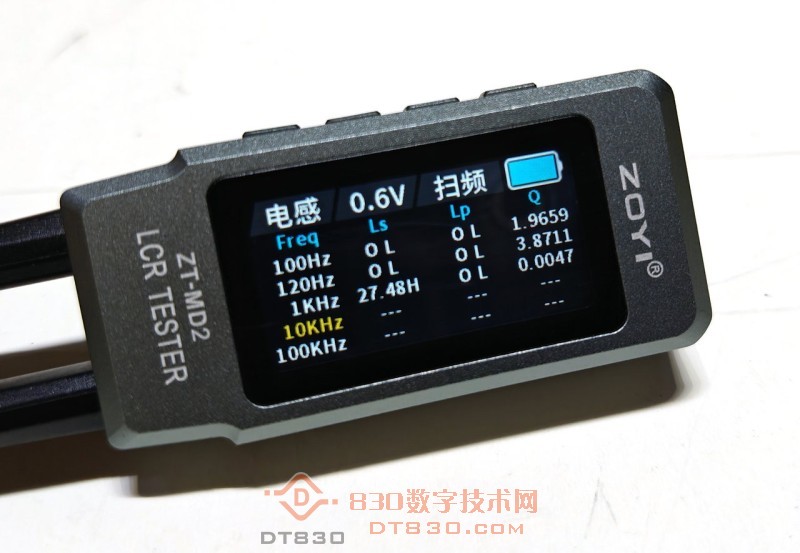

扫频功能。

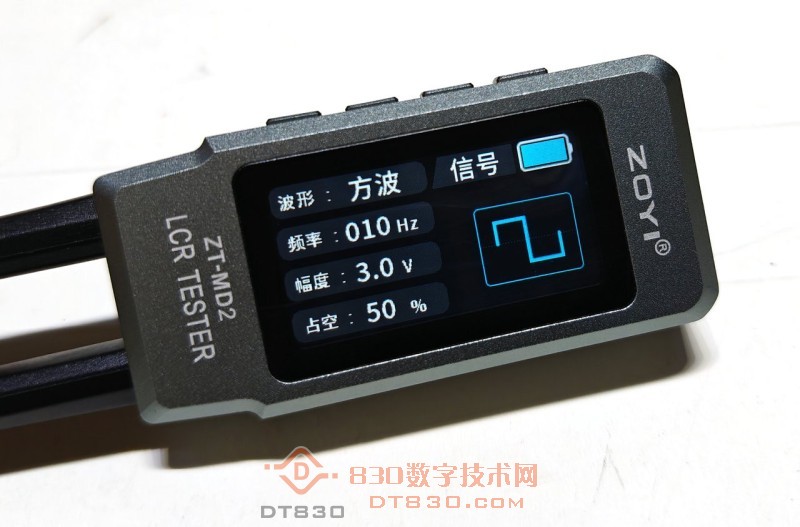

信号发生器可以输出8种波形。

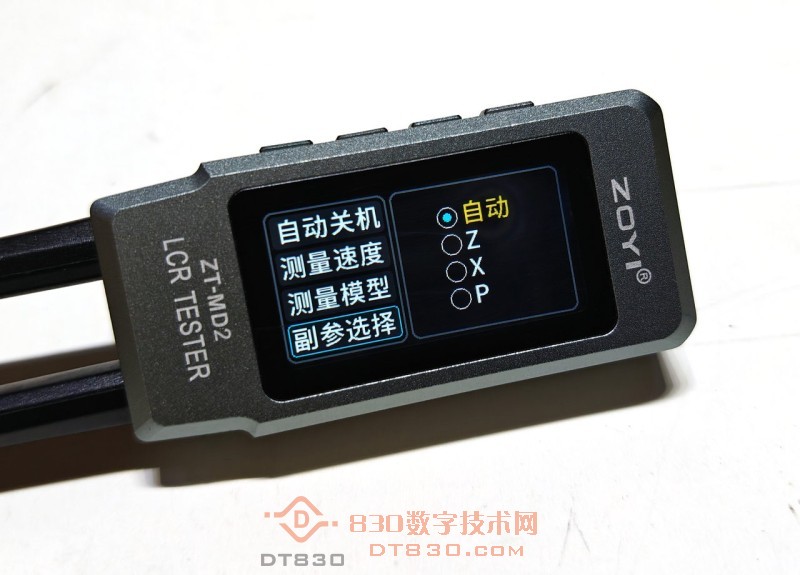

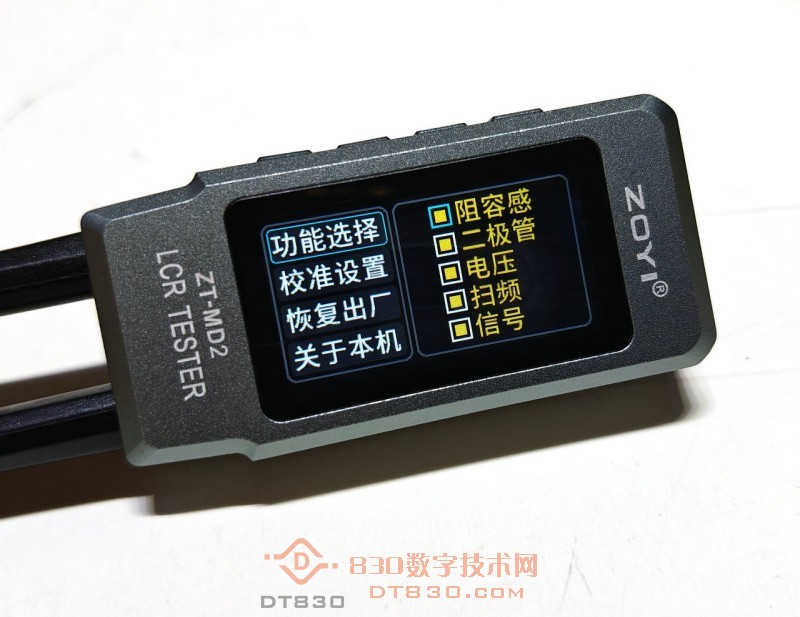

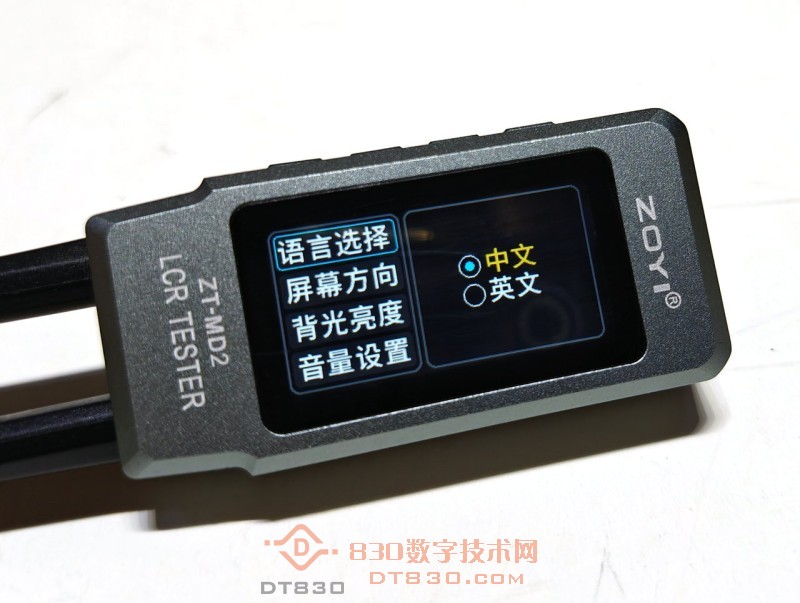

设置菜单也很全面的，屏幕显示方向可以自动旋转，也可以手动设置固定方向。

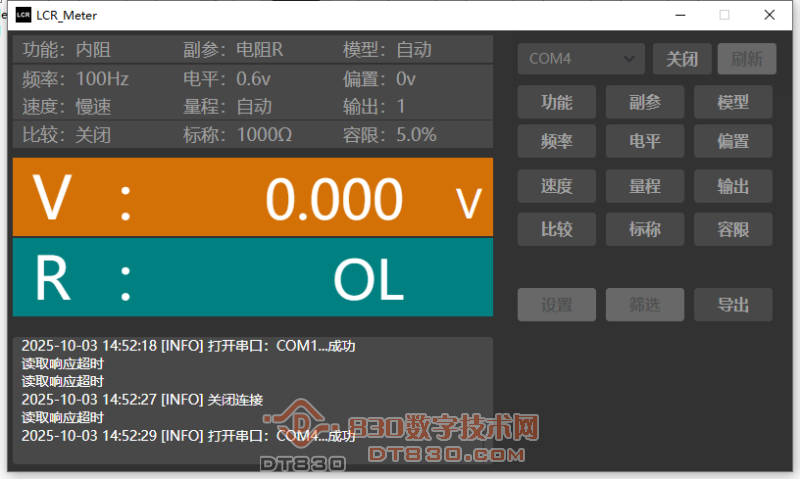

DQ01 DQ02 MD2还可以共用一个上位机软件！

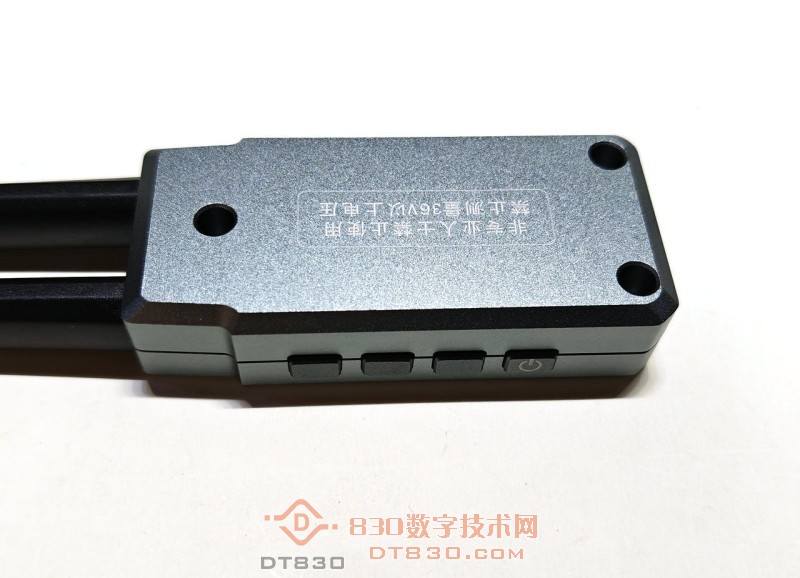

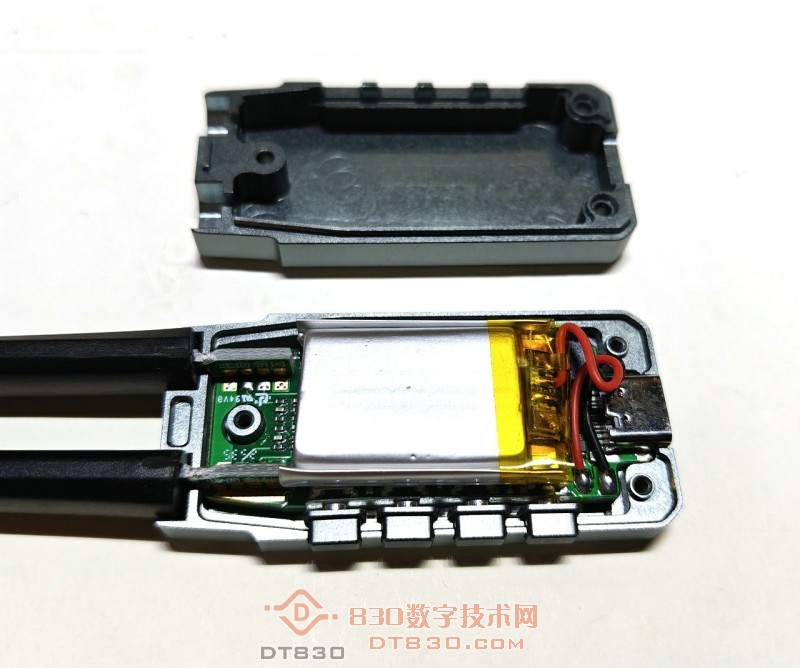

下面开始拆解。背面三个螺丝拆掉就能轻松分离外壳了。

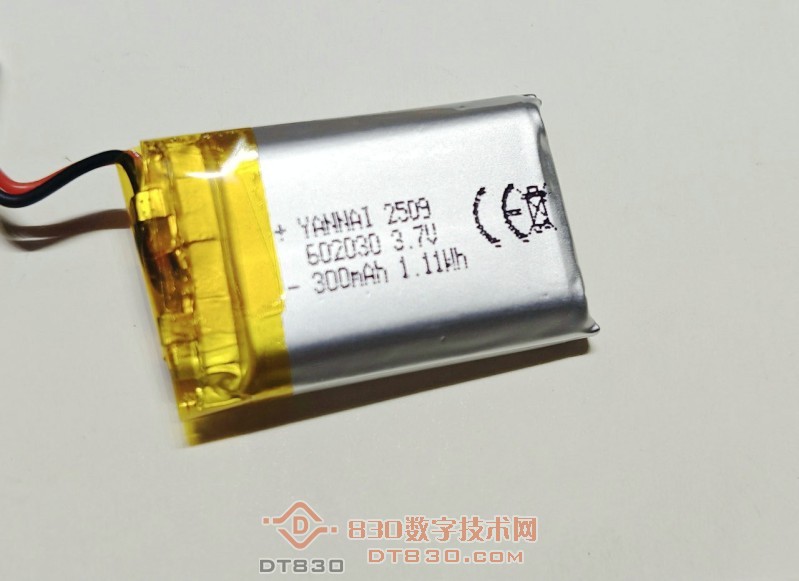

电池容量300mah，比MD1的小了不少。MD1记得是500mah的电池。

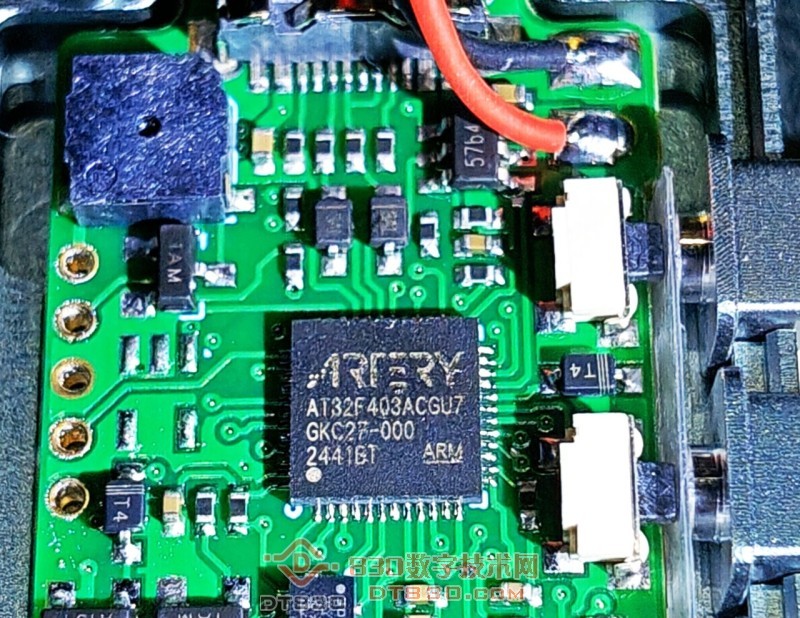

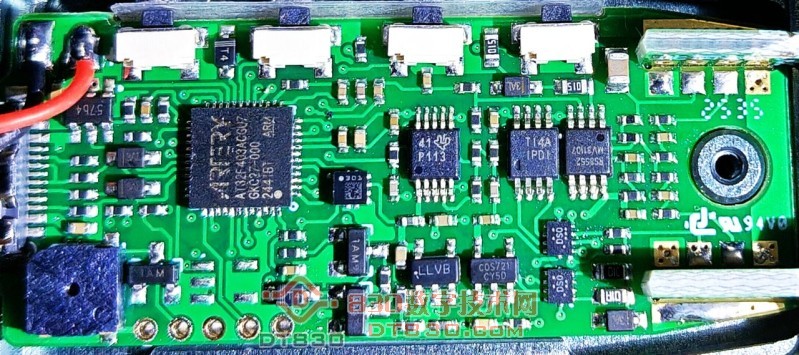

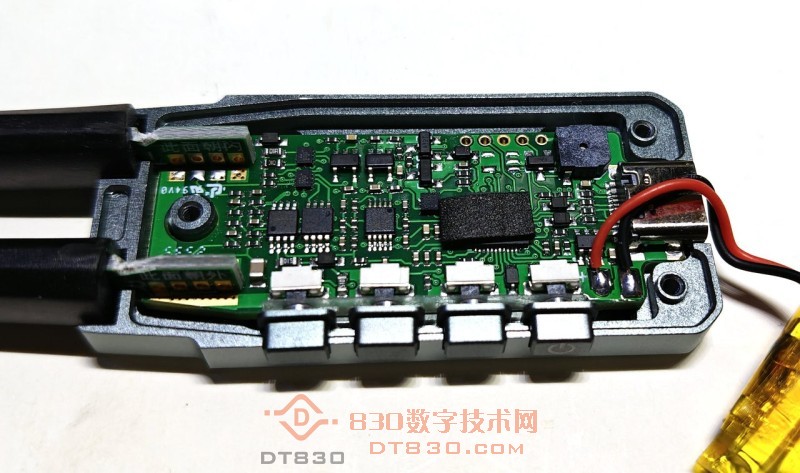

AT32F403主控。


其他芯片如图。

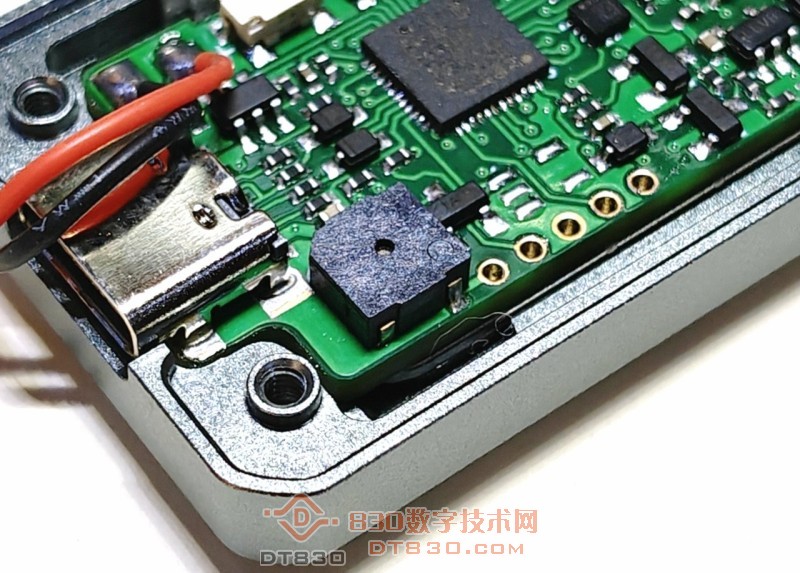

这是我见过的最小的蜂鸣器了，基本相当于1/4个TYPE-C母口。

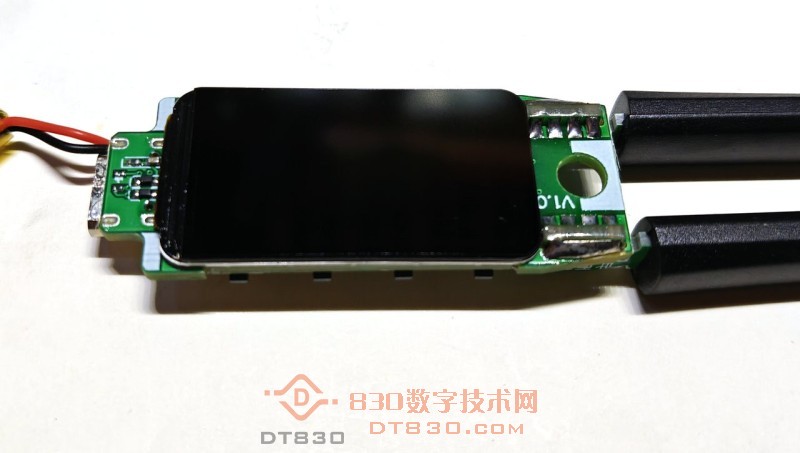

正面OLED屏，还切了圆角。




MD2相比MD1升级还是很明显。首先，屏幕升级成了OLED，外壳升级到了铝合金，功能也比MD1多。
