众仪ZT-R02热成像万用表拆解！

众仪ZT-R01的升级版终于出来了。ZT-R02，红外分辨率直接来到96*96。虽然还是不够看的，不过总比32*32要强太多了。

官宣图！

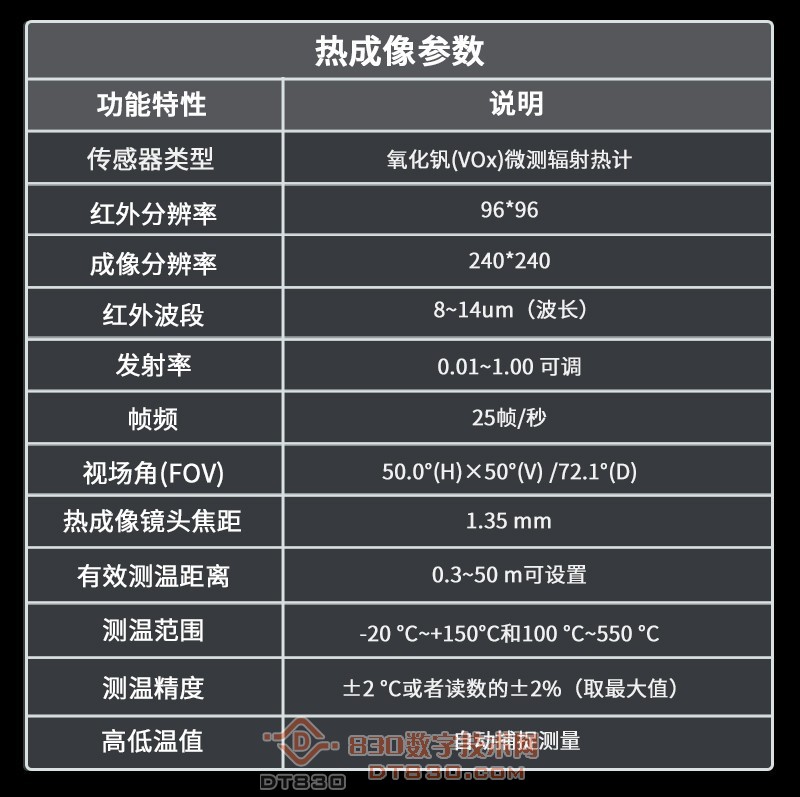

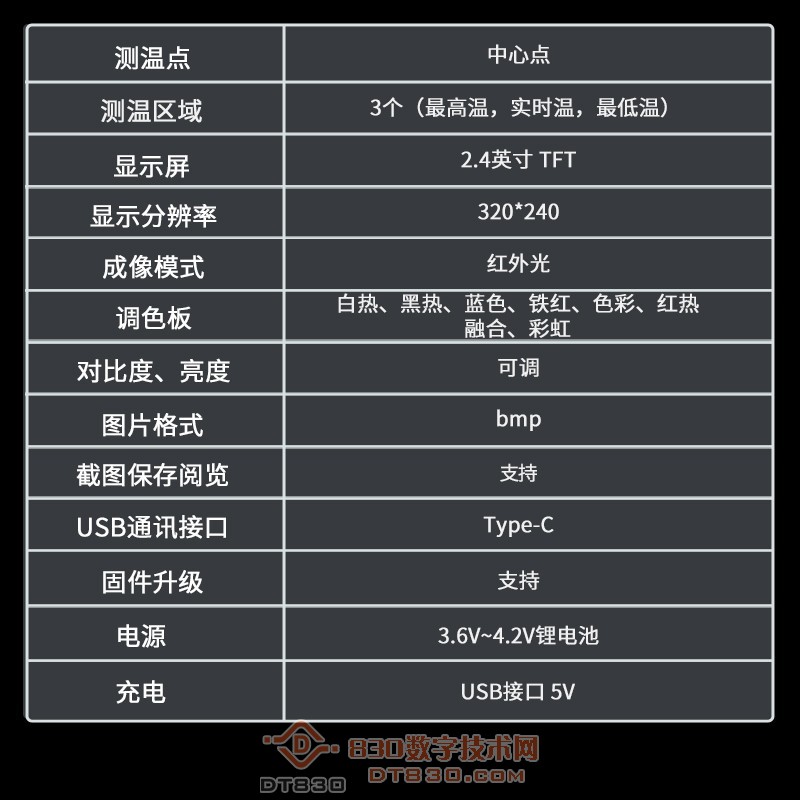

热成像参数

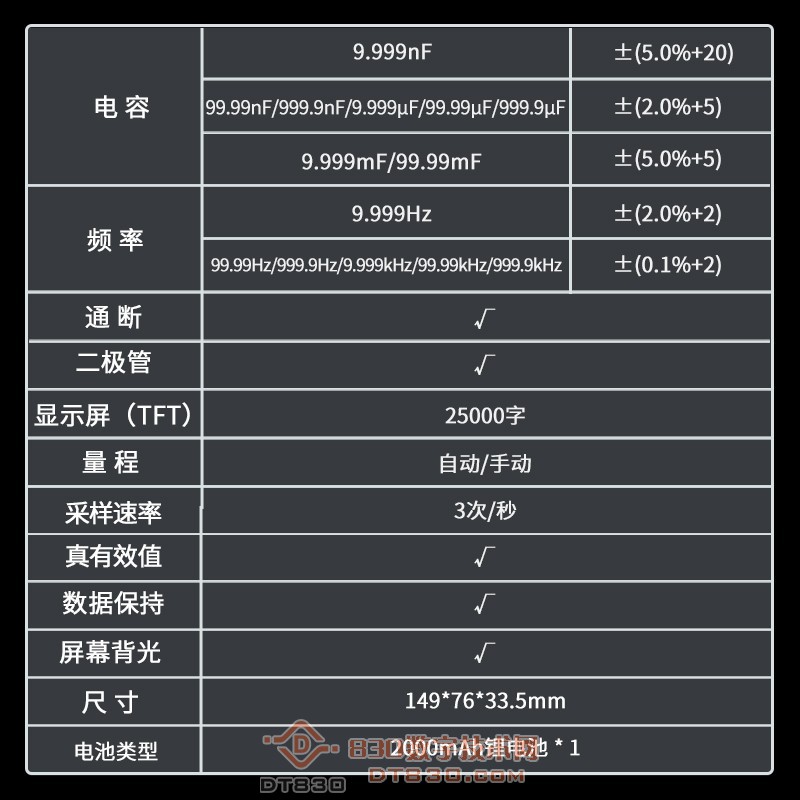

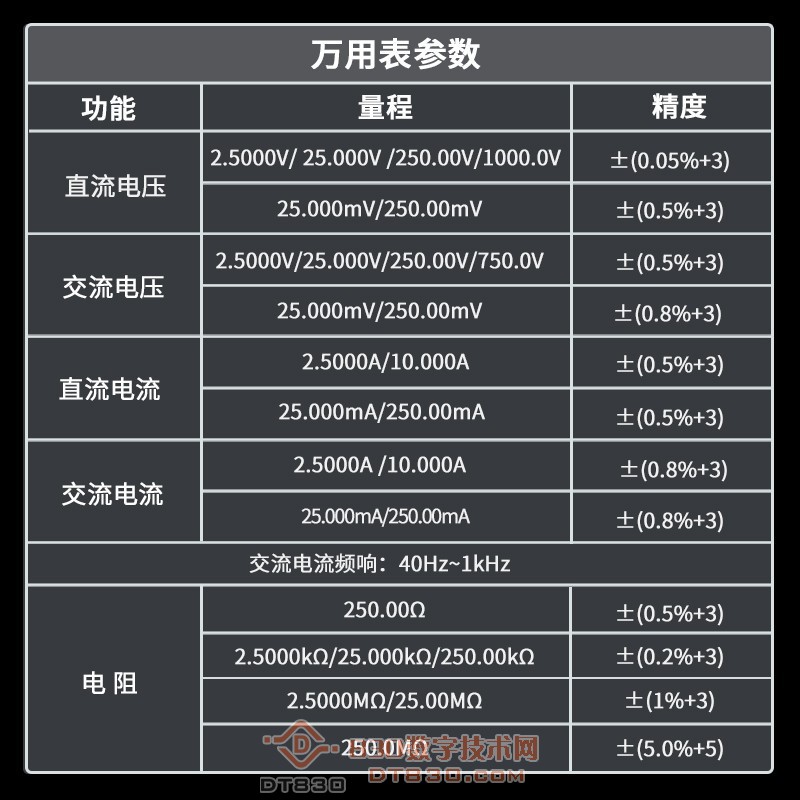

万用表参数


到货开箱！

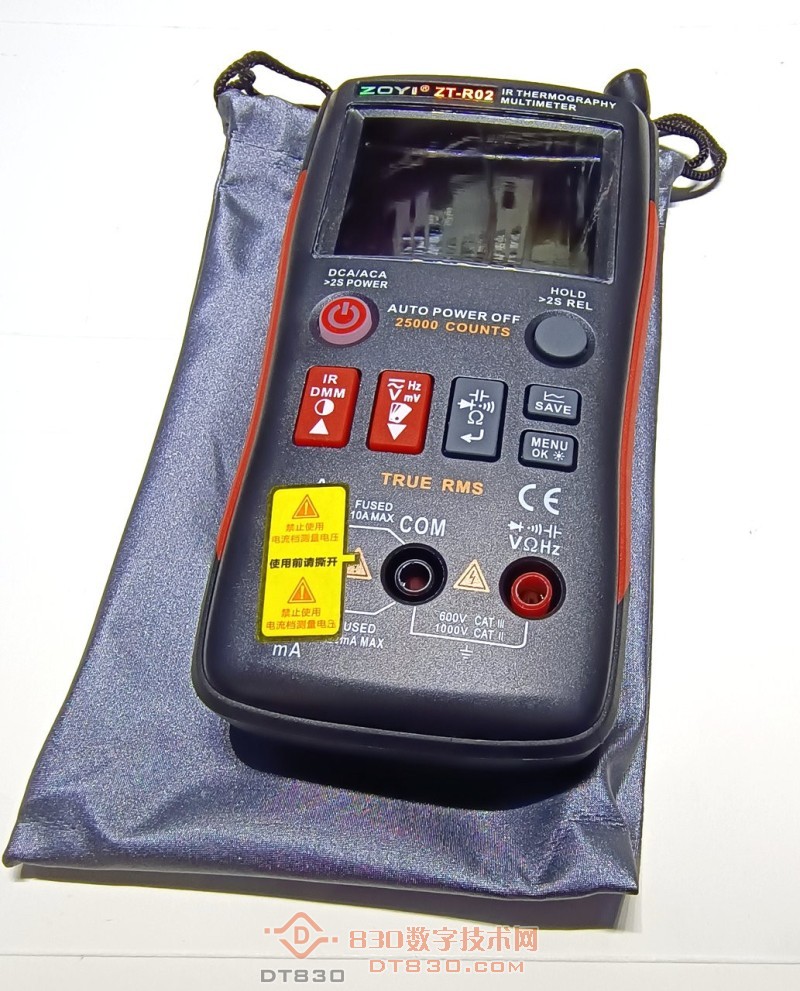

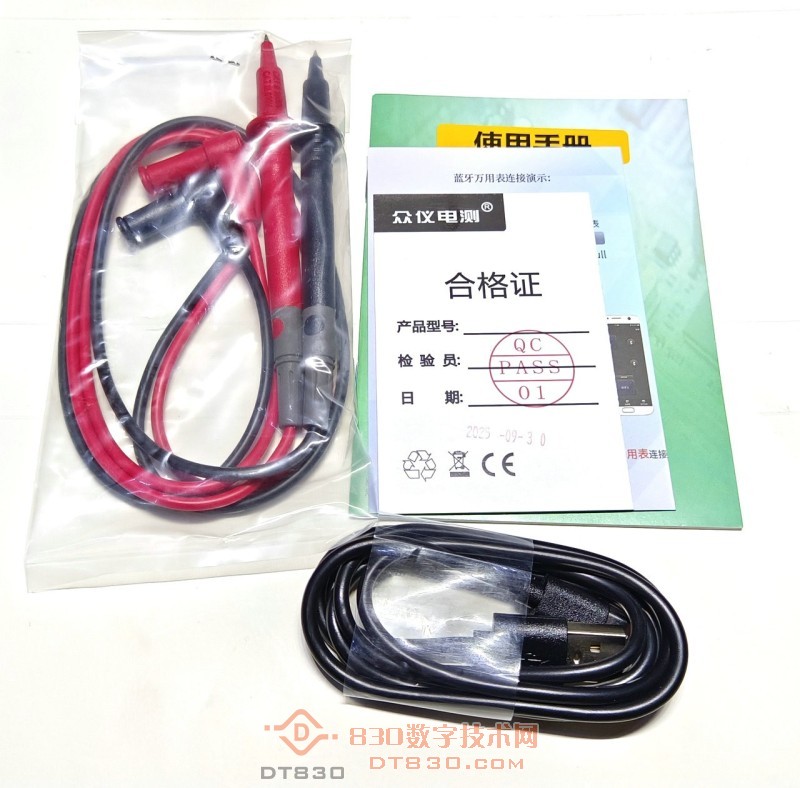

附件还是那么几样。

外观和R01也是一模一样。只是按键多了两个红色的。

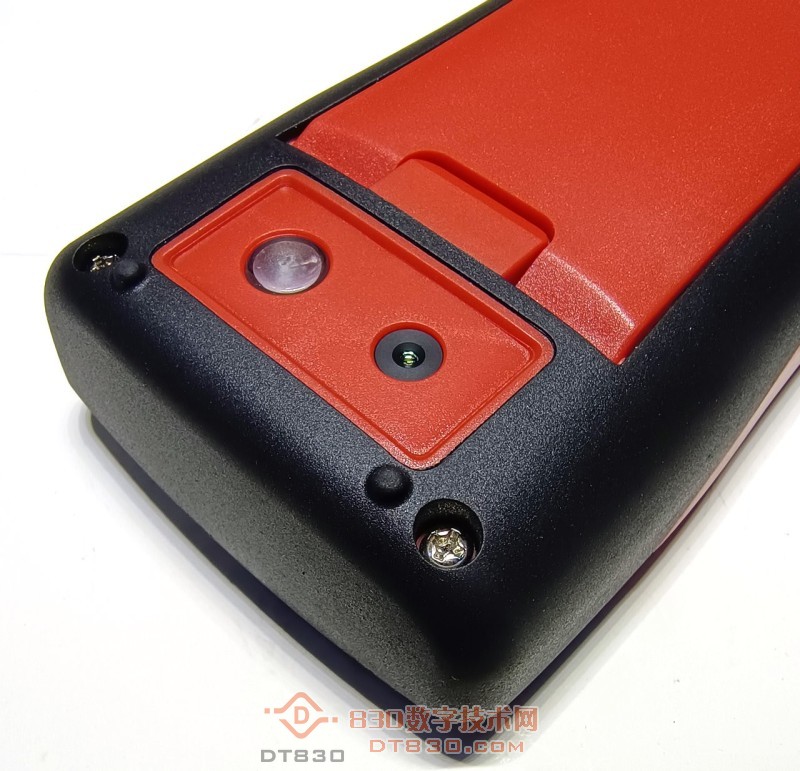

背面摄像头也变成了一颗。另一个是LED灯。

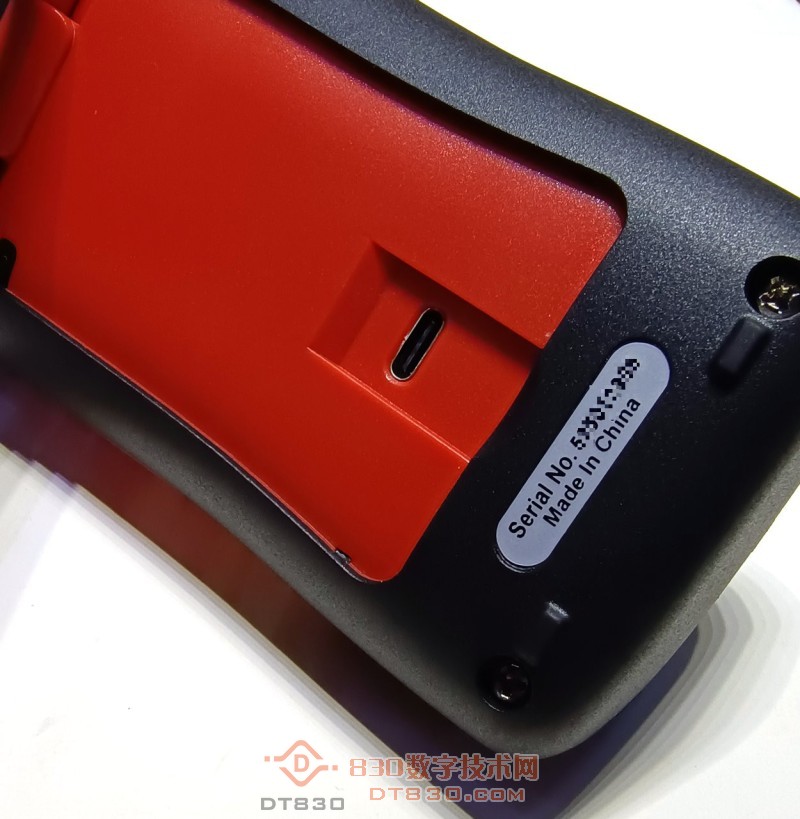

Type-C充电口隐藏在支撑板背面。

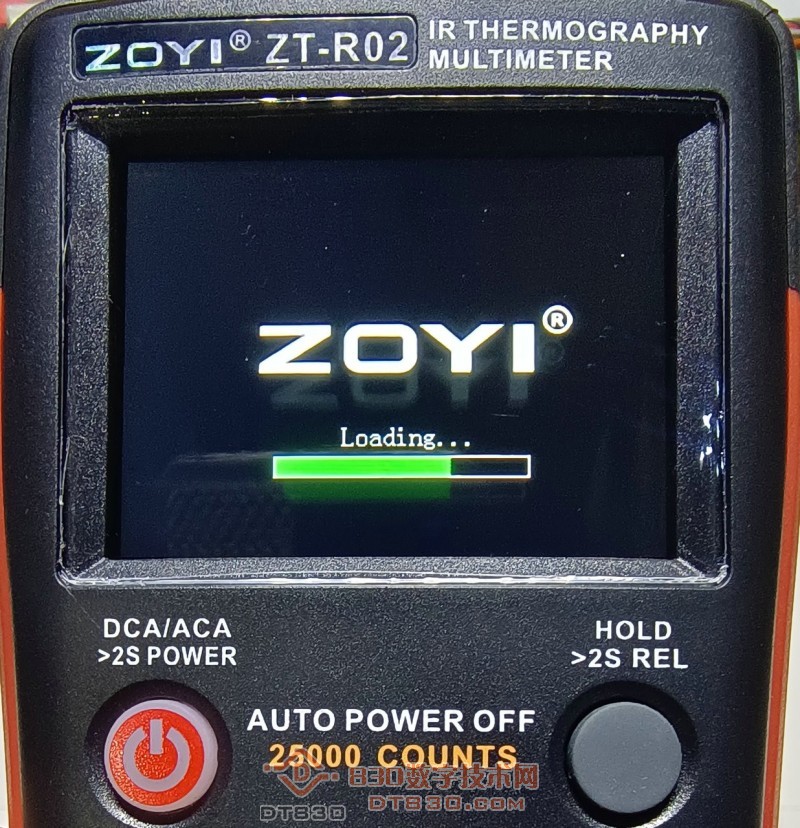

开机加载界面~~~

屏幕分辨率还是20多年前的诺基亚。。。

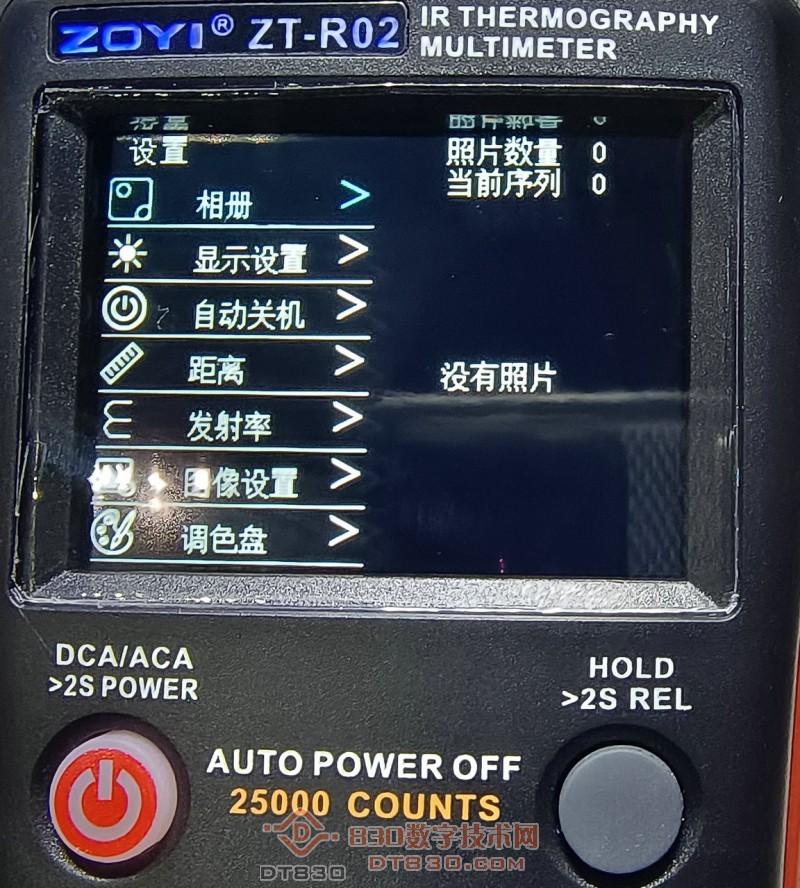

设置菜单和R01也是完全不同了。

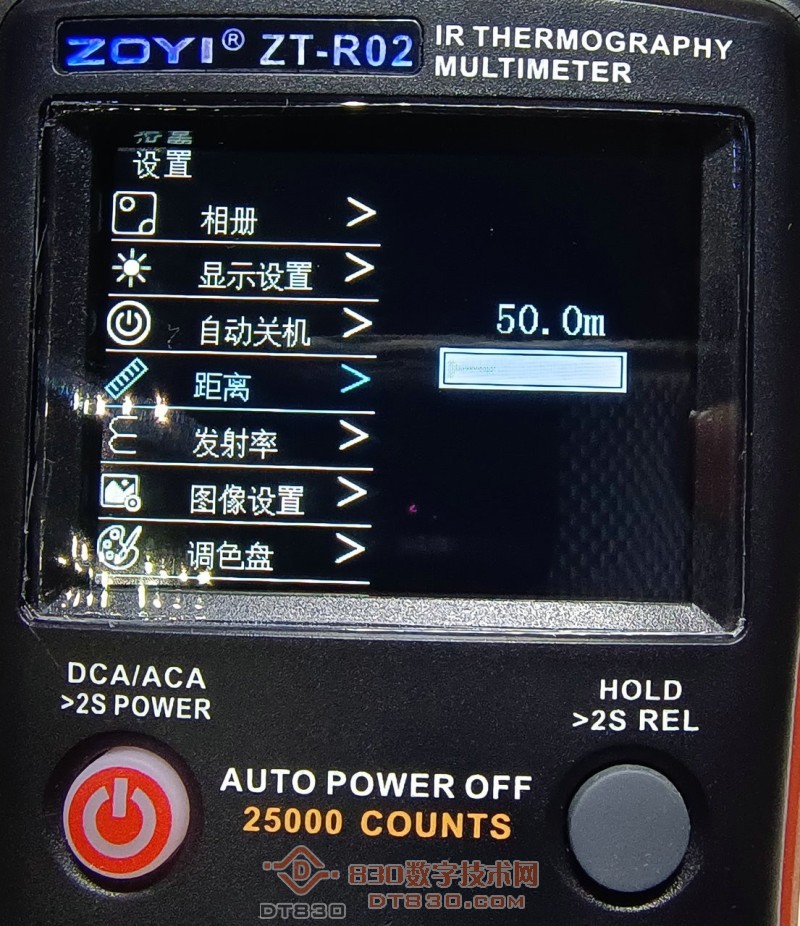

居然还可以设置距离，最小0.3m 最大50m。难道还能抓兔子？

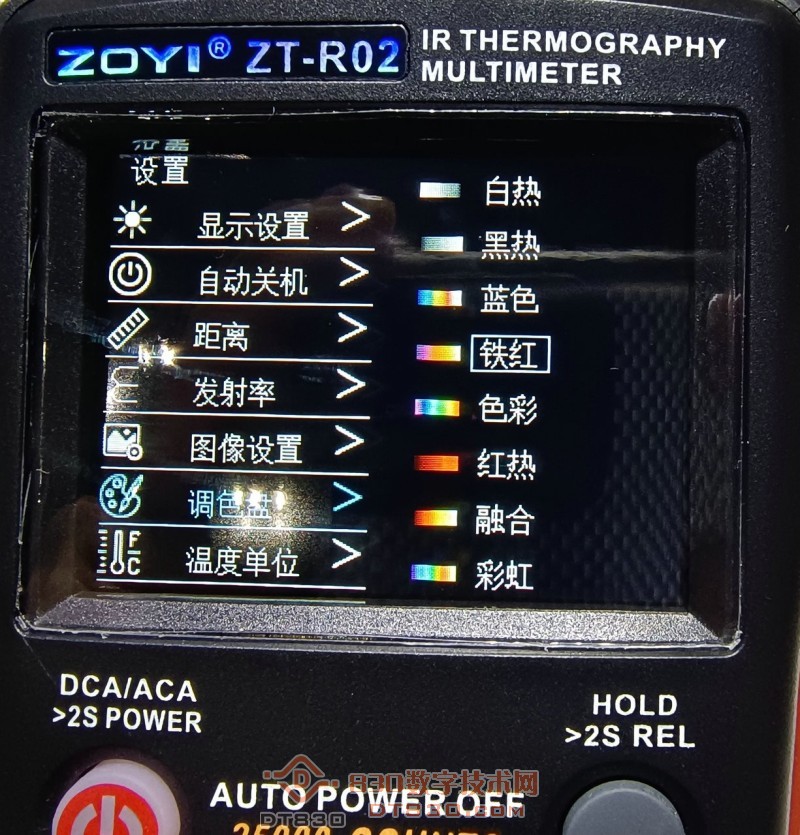

8种调色板。

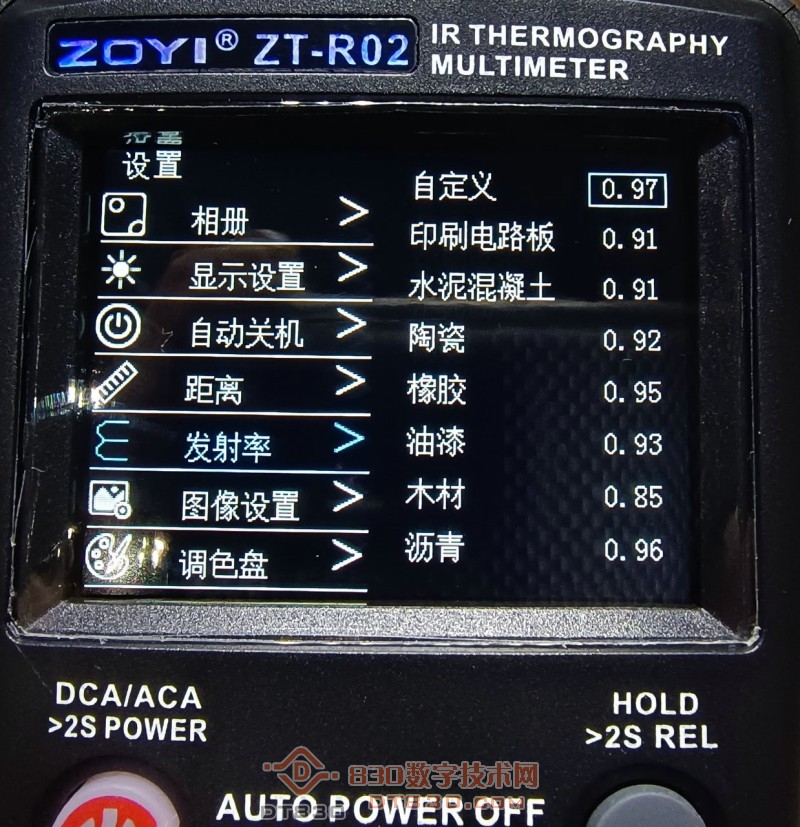

预制了不同材质的发（反？）射率。

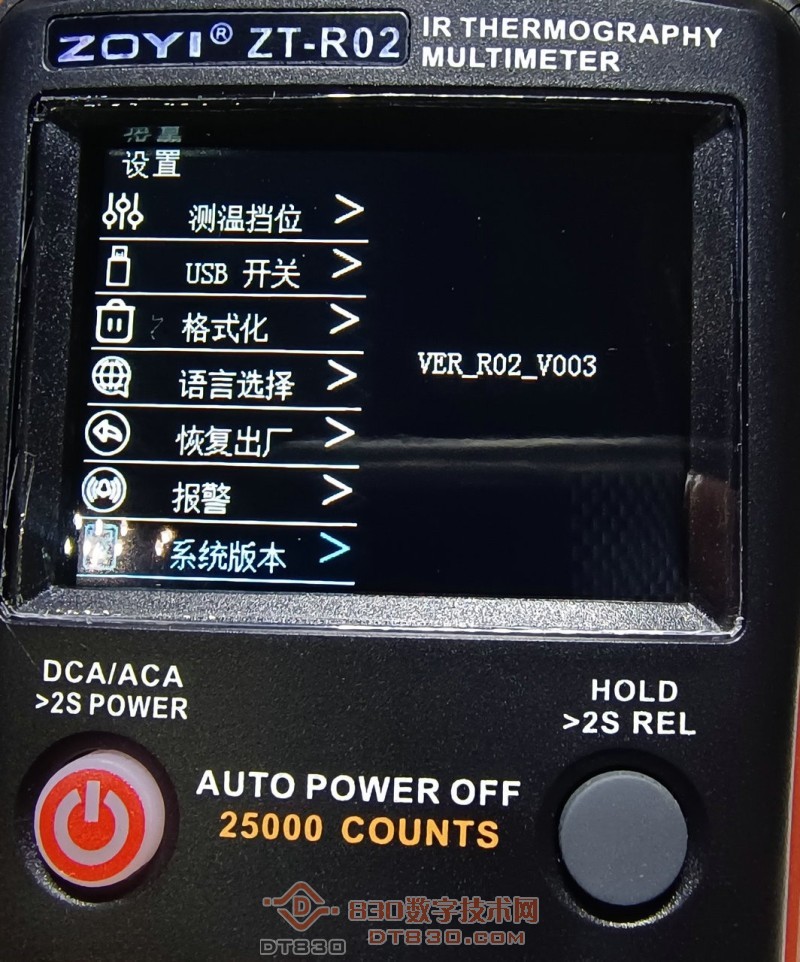

系统版本VER_R02_V003

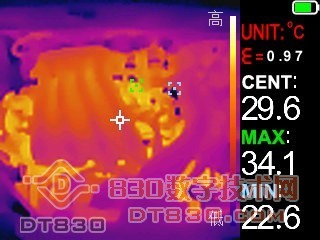

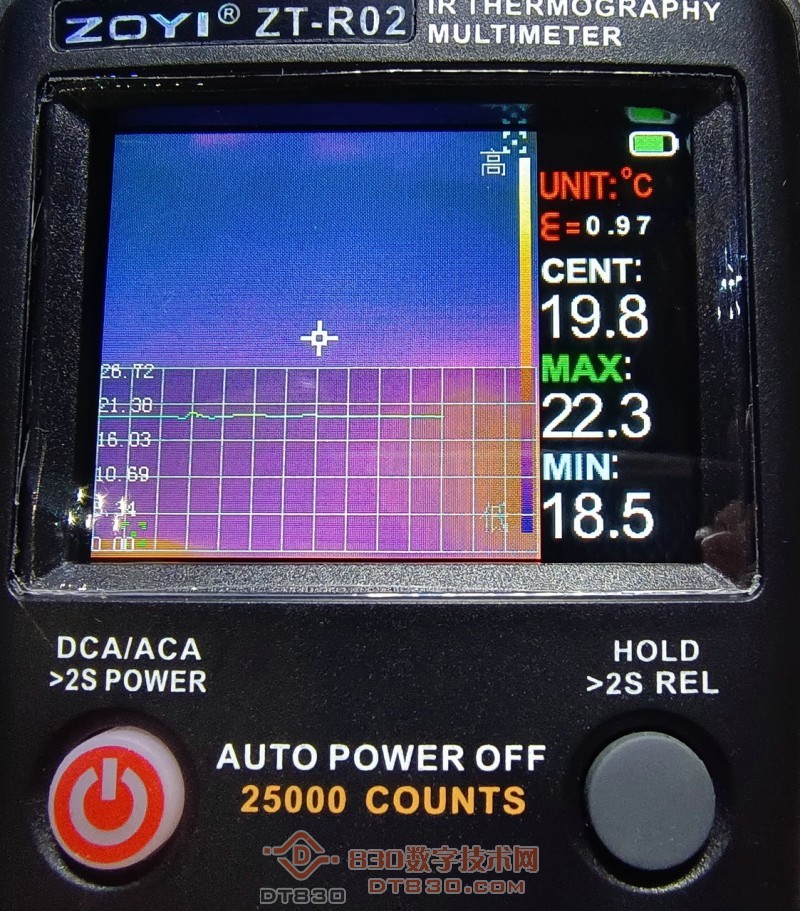

热成像同时还支持温度图表功能。

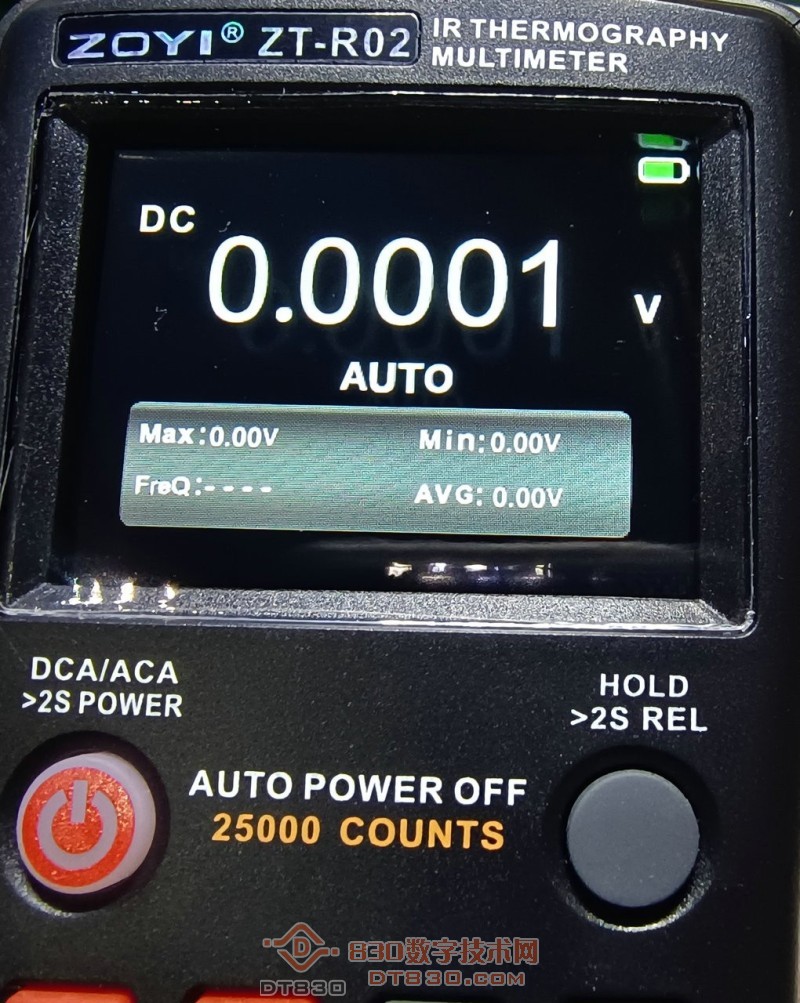

万用表界面似乎没有R01好看了。

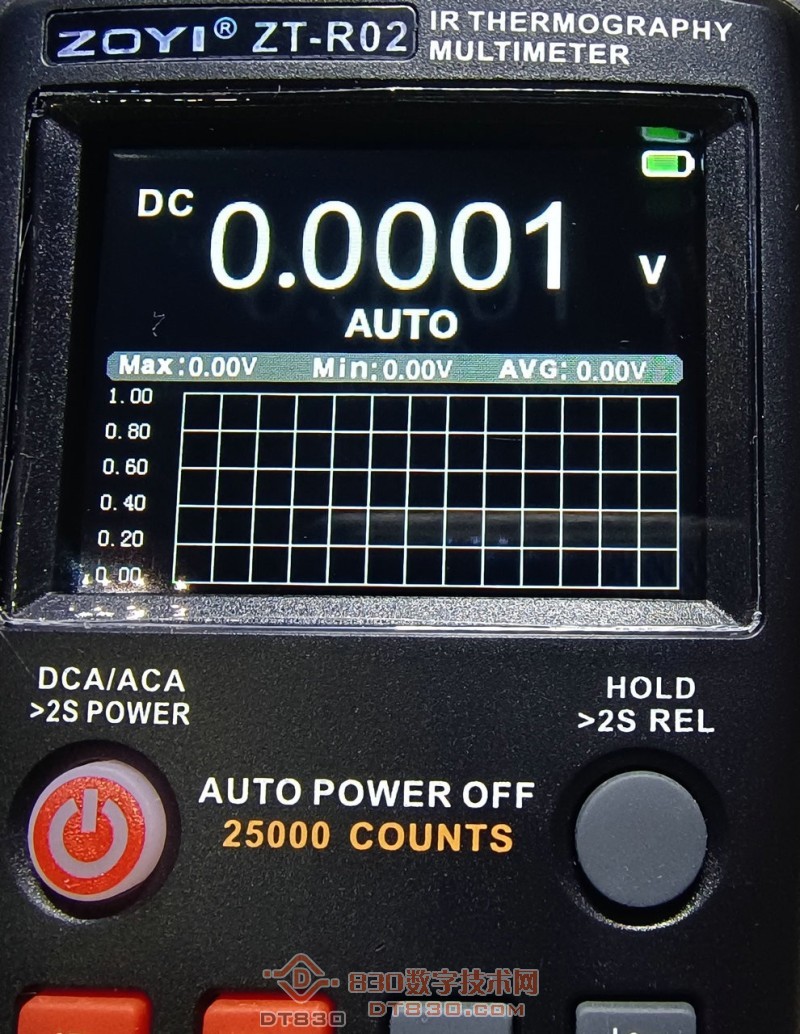

万用表大部分档位也支持图表功能。

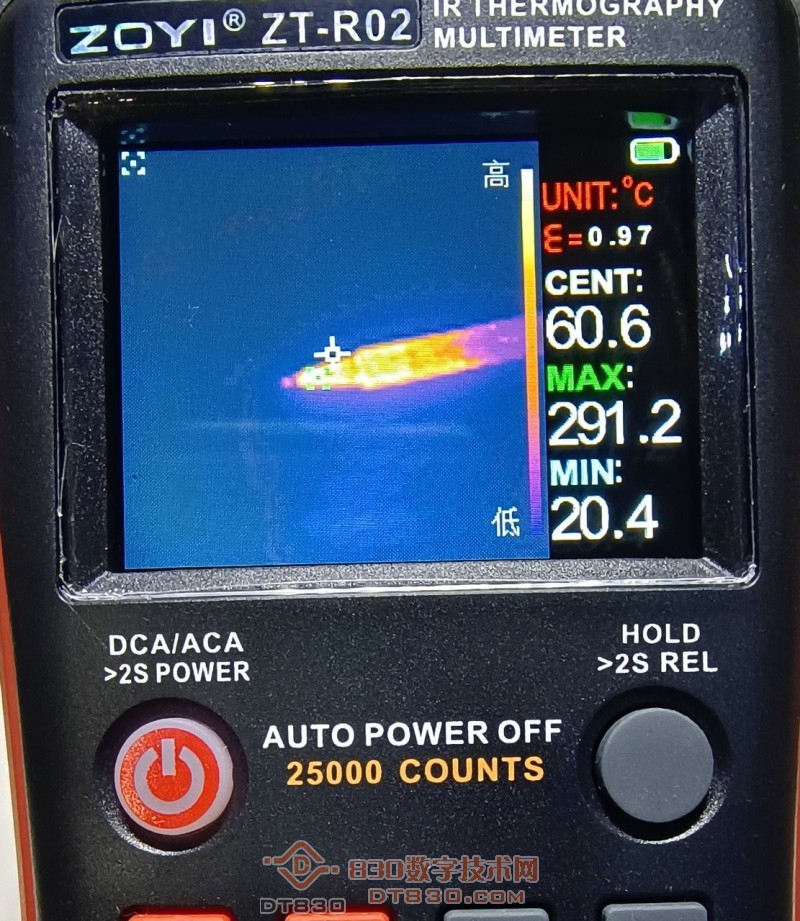

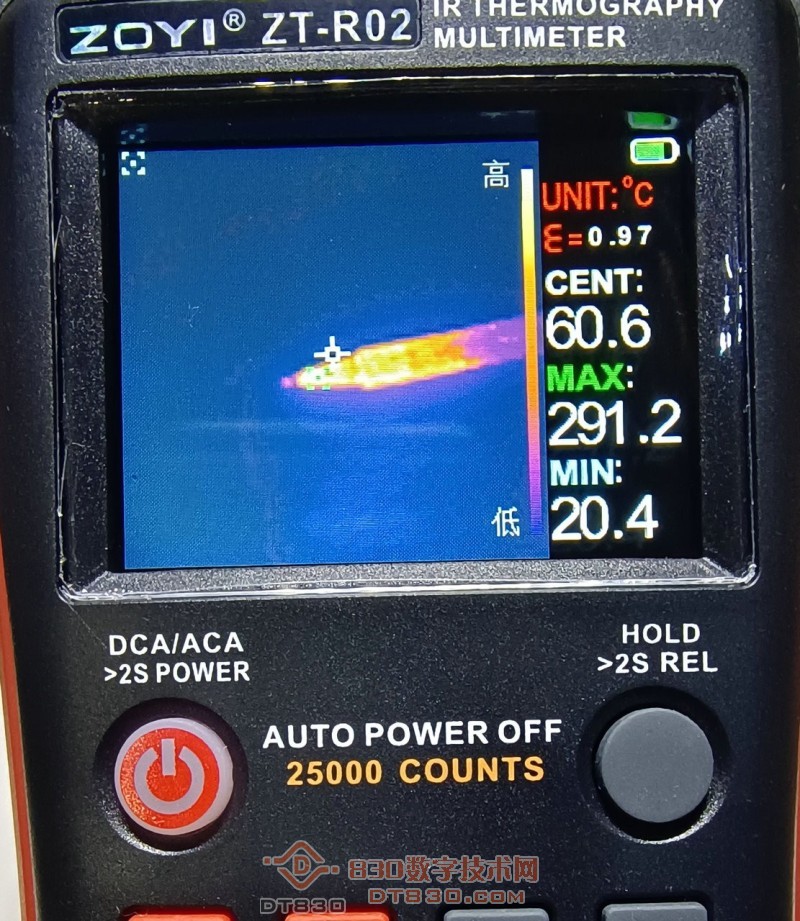

先测下烙铁头，由于没有可见光摄像头的图像融合，所以图像看起来有点抽象。。。

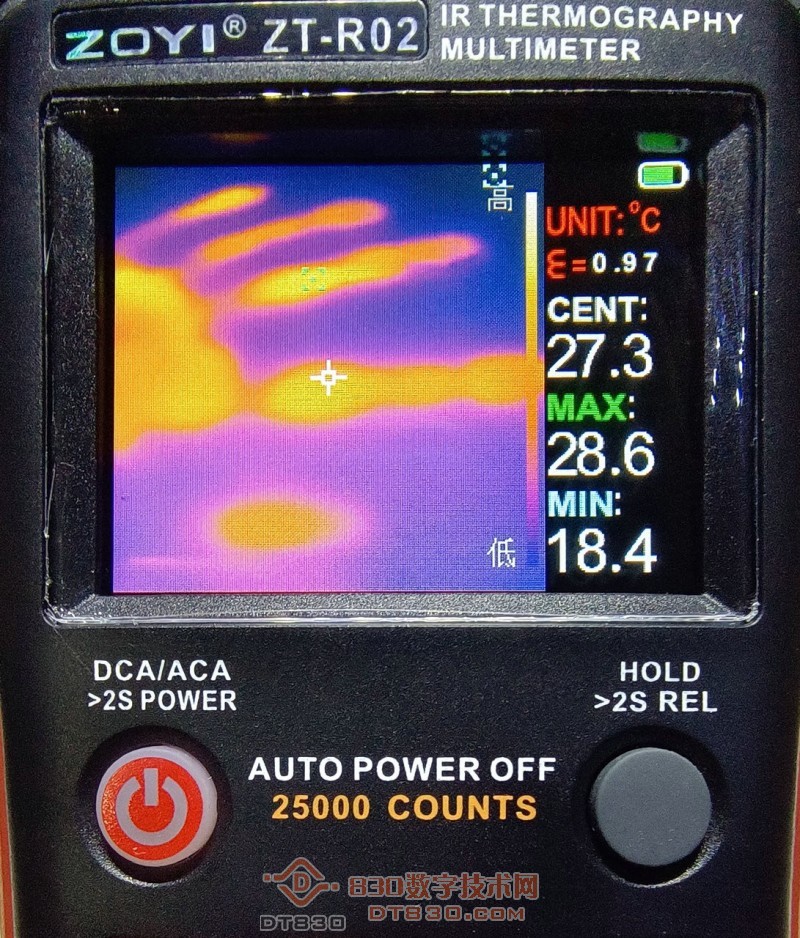

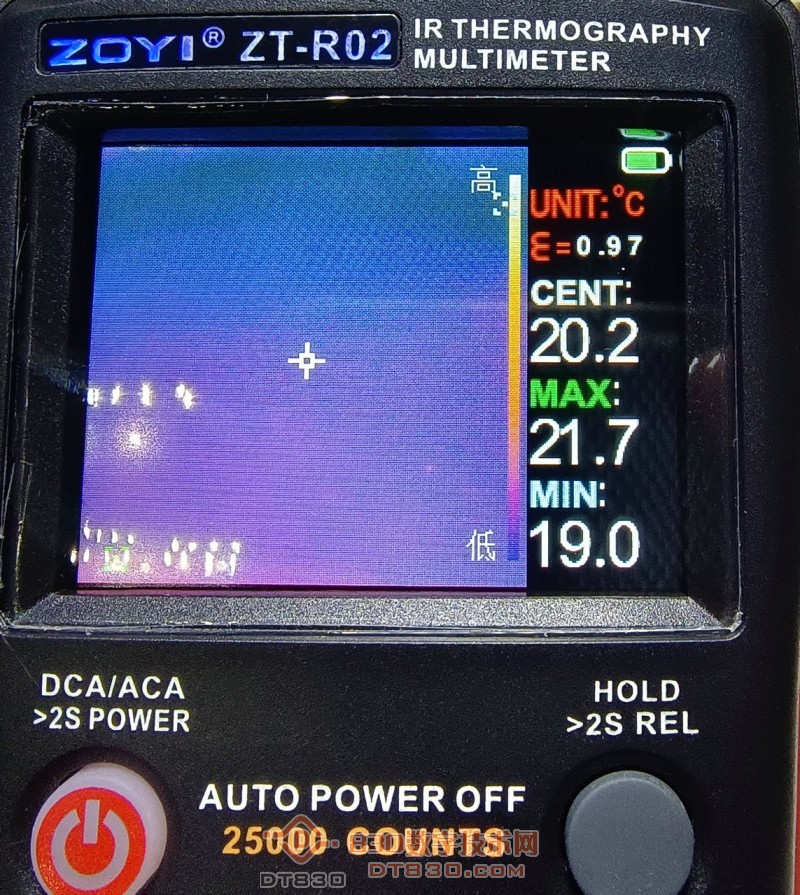

桌子上的手掌印

截图功能可以把图片保存到设备里。不过只有热成像，万用表模式支持截图。系统设置界面不支持截图。
熄火几个小时的发动机。

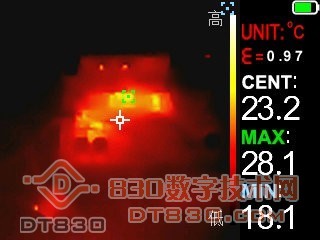

刚通电的DC-DC电路板。

万用表功能就不看了，反正我买的也不是万用表

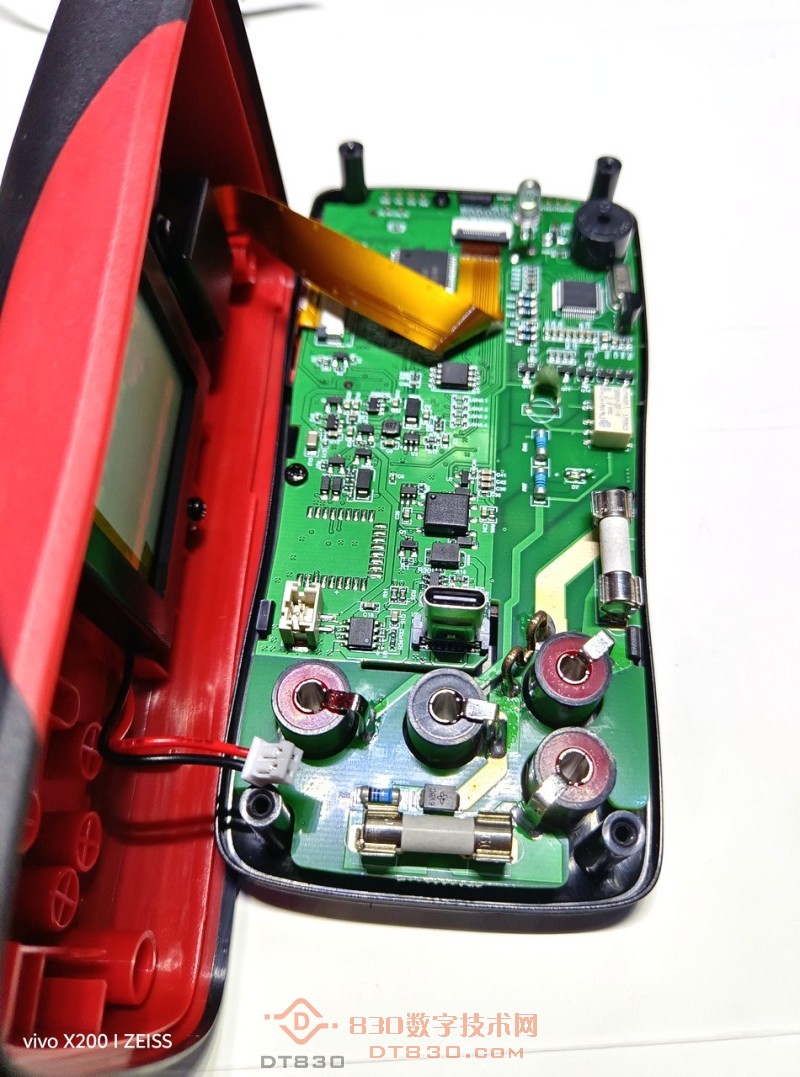

下面直接开拆！

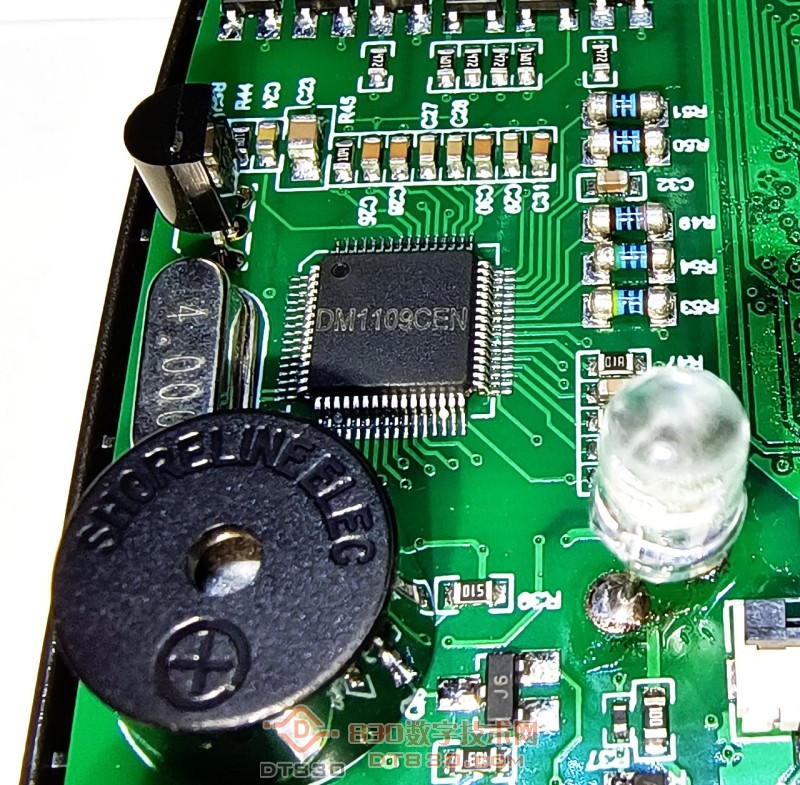

万用表主控还是DM1109CEN

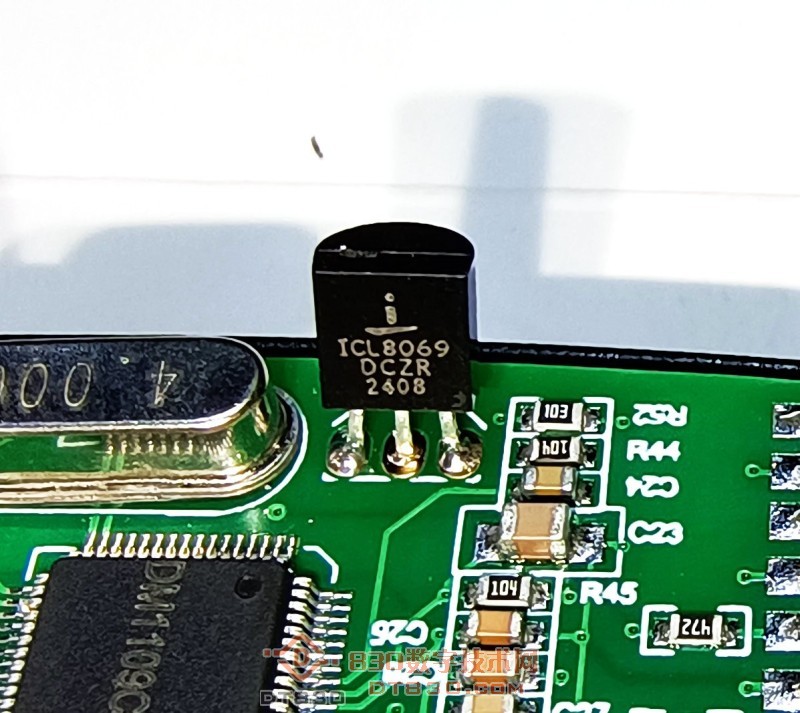

ICL8069基准芯片

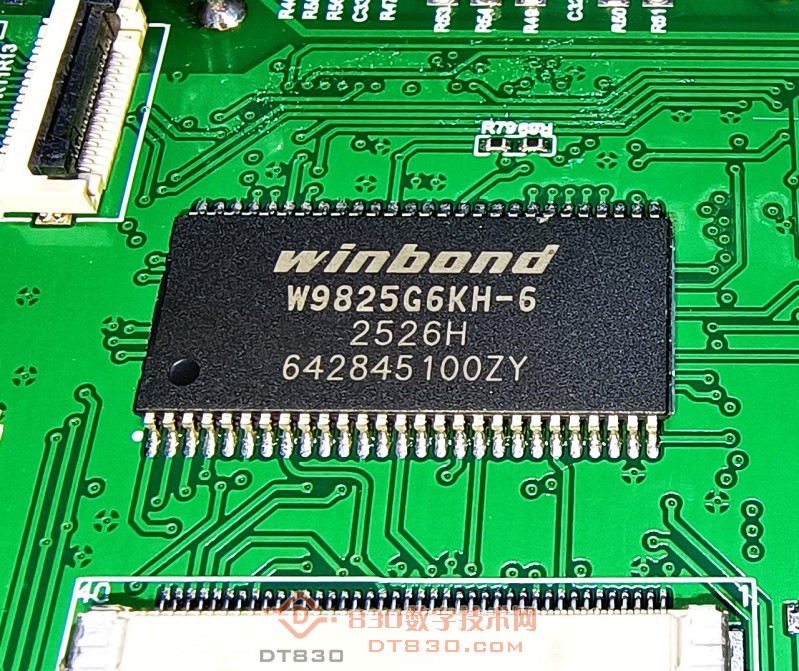

华邦 SDRAM，W9825G6KH-6。

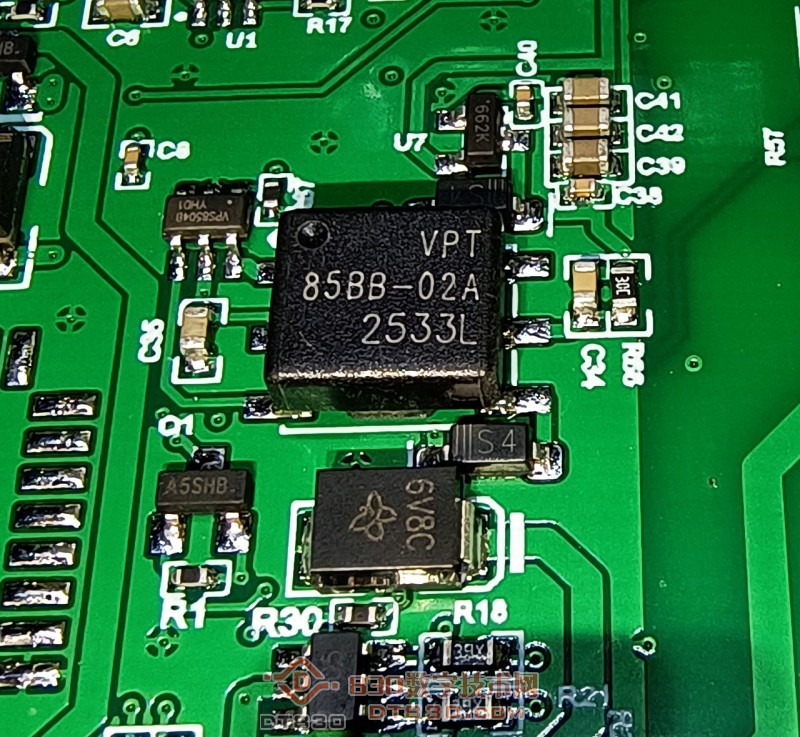

VPT85BB-02A 1500V隔离推挽变压器。

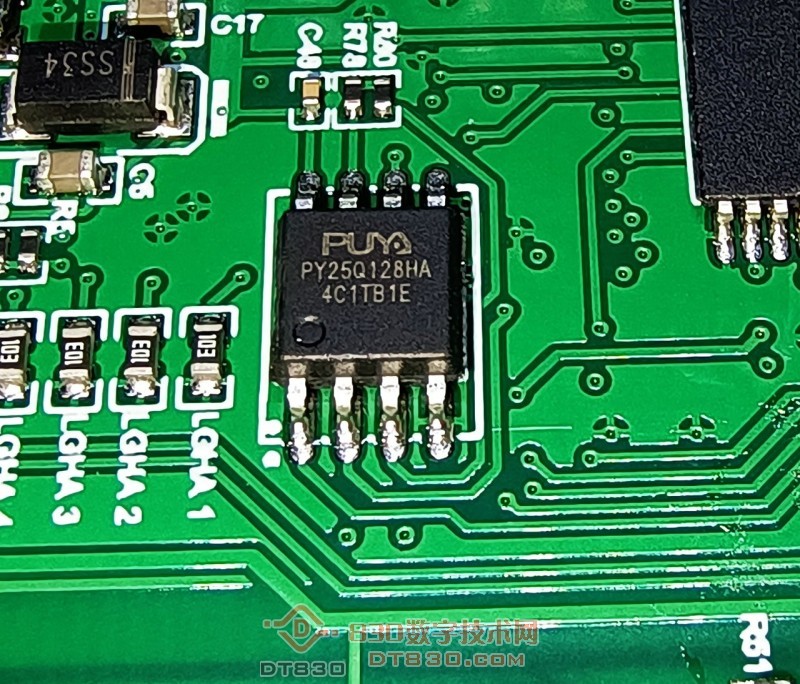

普冉PY25Q128HA串行闪存芯片SPI FLASH

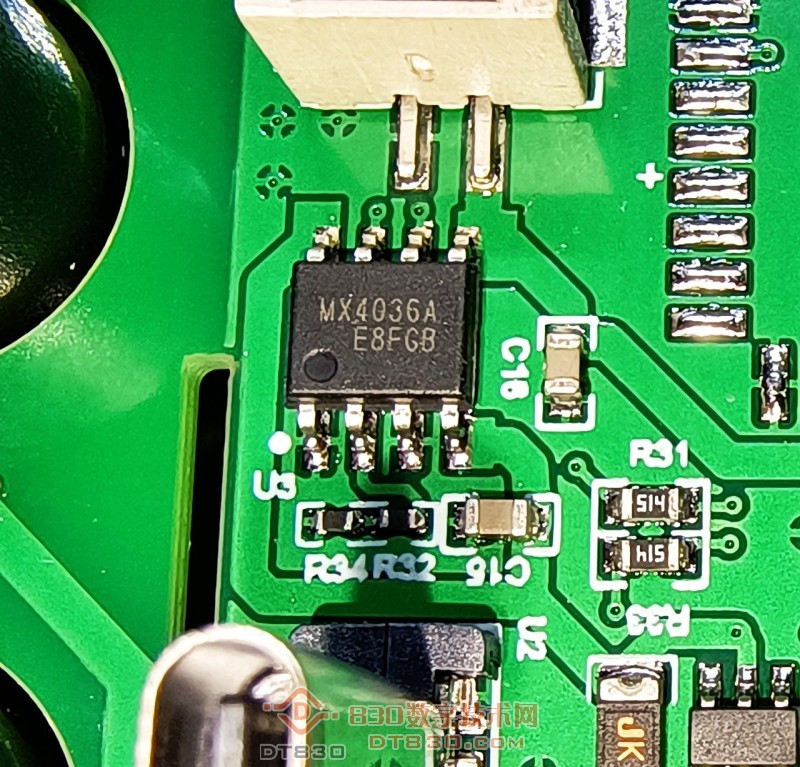

充电IC换成了迅瑞的MX4036A，和TP4056相比同样是1A的充电电流。不过MX4036可设置多种充电电压。

红外摄像头和电池固定在后盖上。

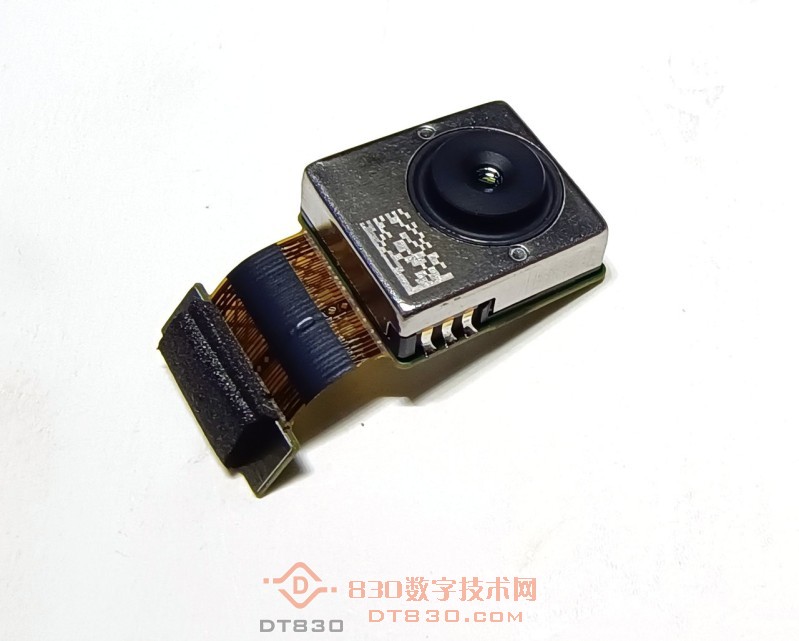

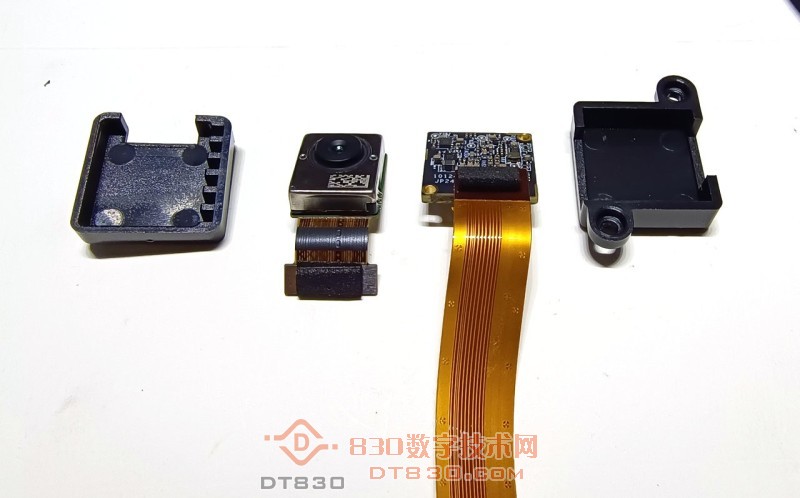

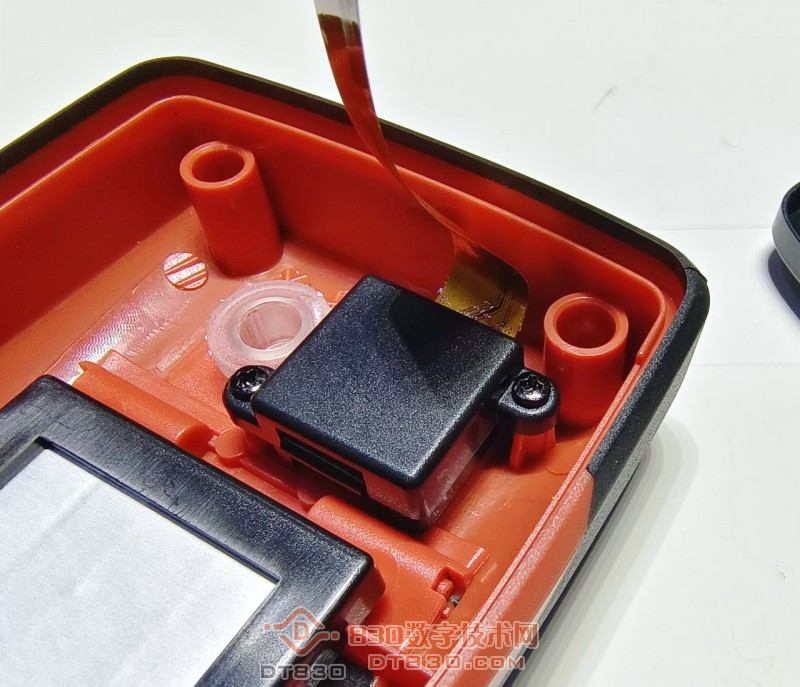

分解摄像头模组。

摄像头的个头还不小。

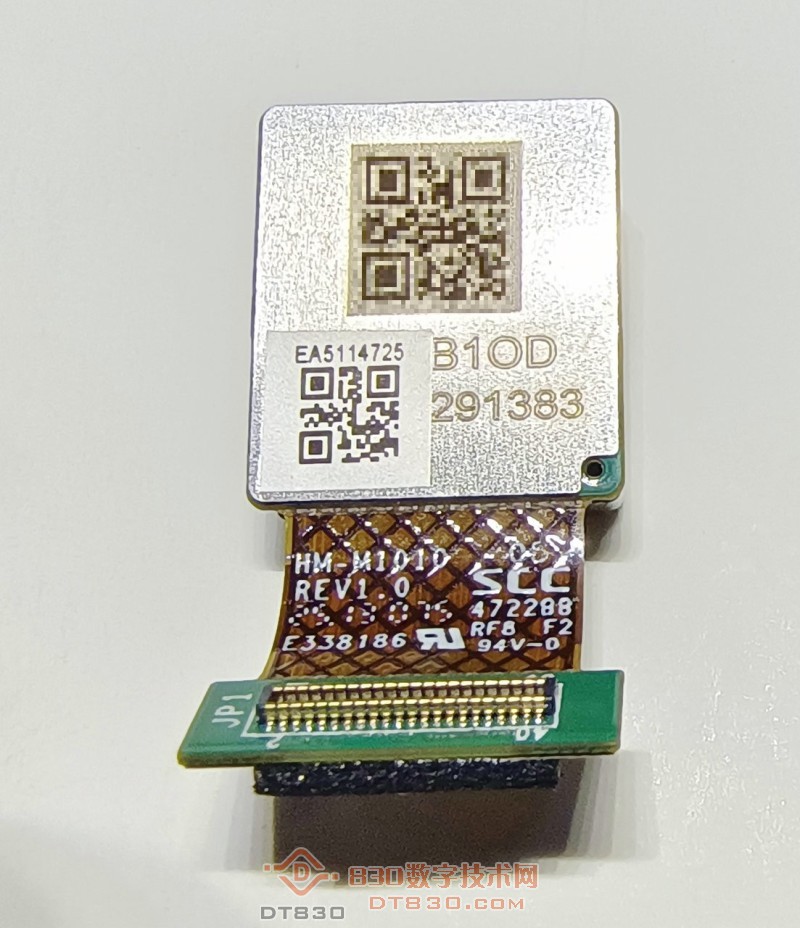

SCC？难道是三星的？排线HM-M1010

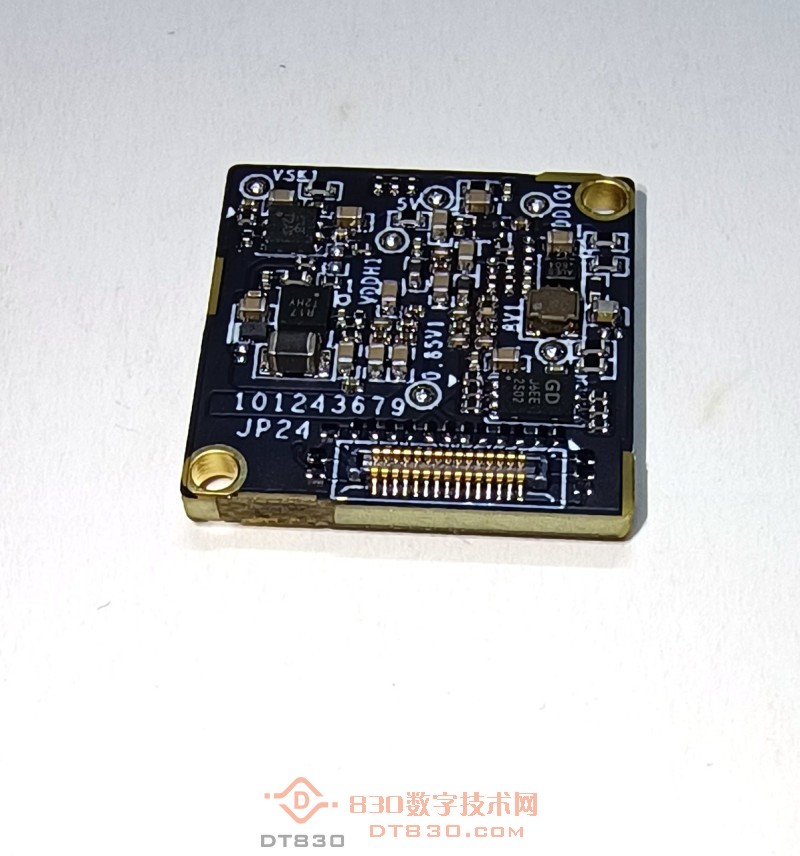

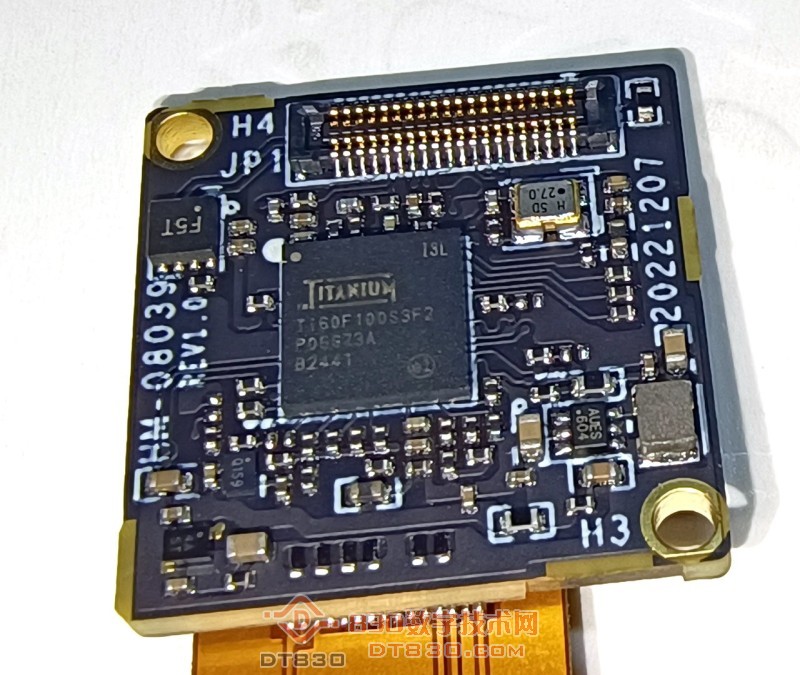

摄像头小板，TI60F100S3F2 可编程逻辑器件（CPLD/FPGA）

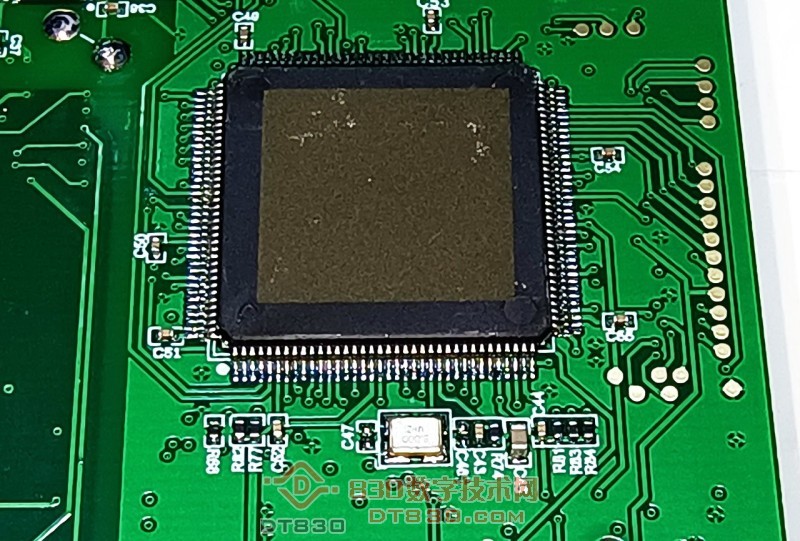

屏幕下面还藏着一个被激光扫荡过的SOC。。。

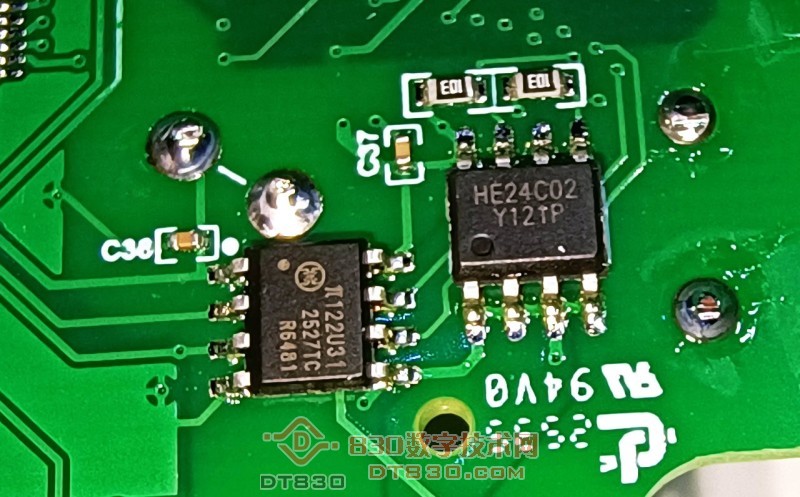

24C02存储器和 π122U31数字隔离器。
