众仪ZT-700多功能示波表开箱拆解。

发表于:前天 19:39 54
示波器
主题类别: 展示_拆机
仪表品牌: 众仪(ZOYI)
型号或关键字: ZT-700

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x

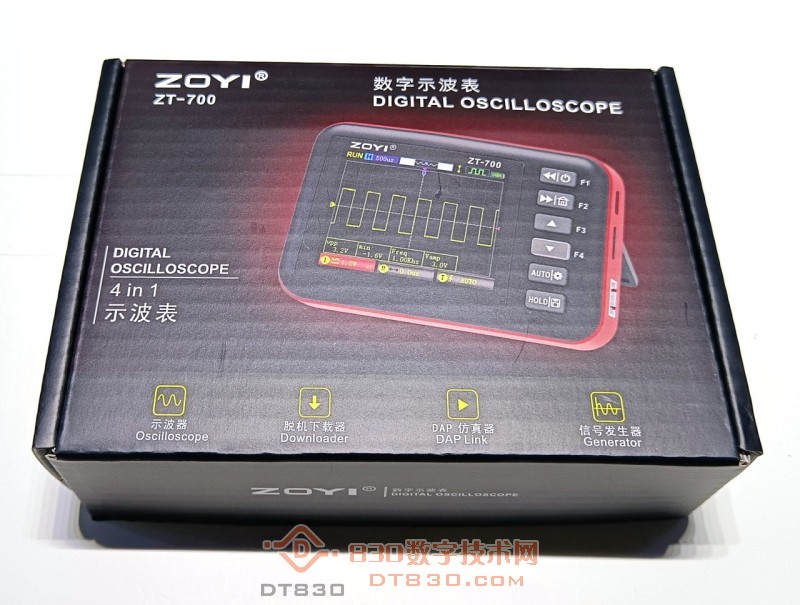

女神节新鲜到货的ZT-700

先看一波官宣!

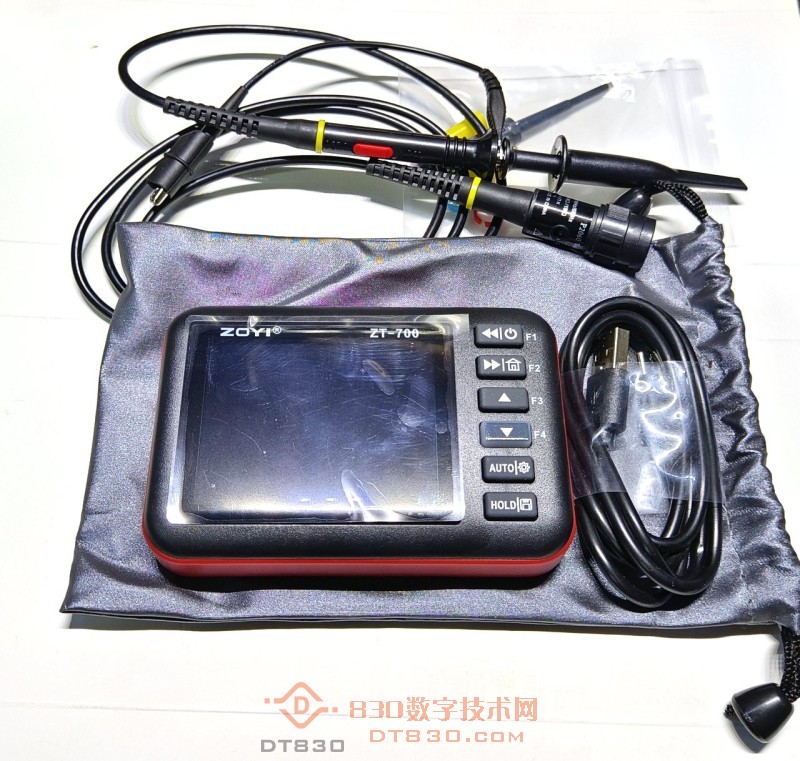

盒子非常小巧。

探头需要另外购买,非官方标配。。。

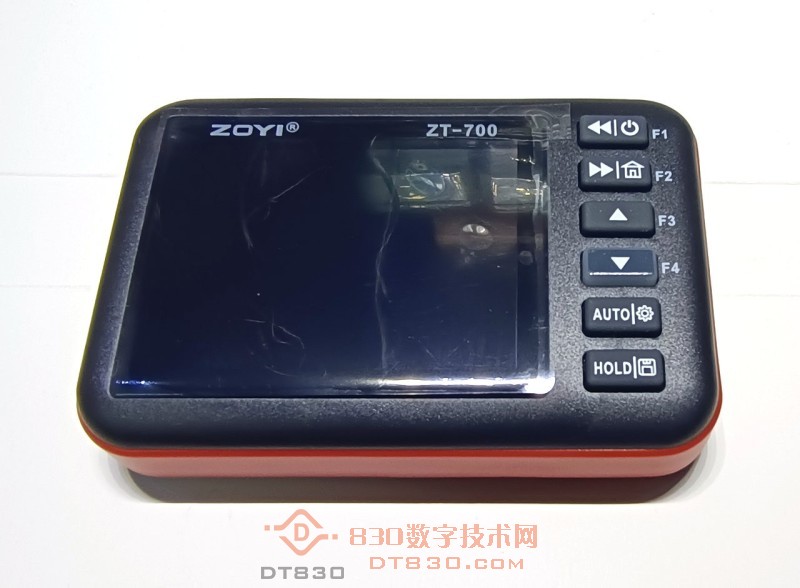

一改之前的普通万用表的外观。直接变成唱戏机了

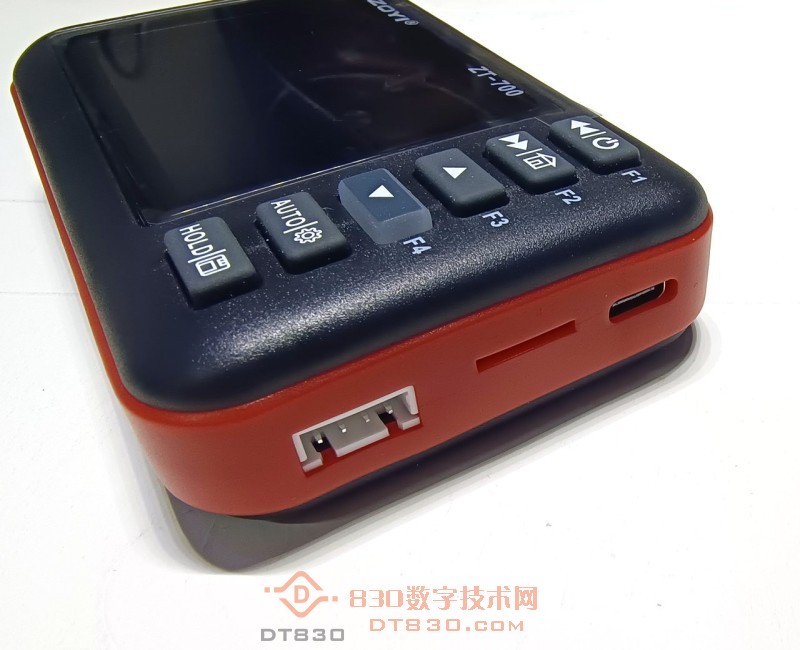

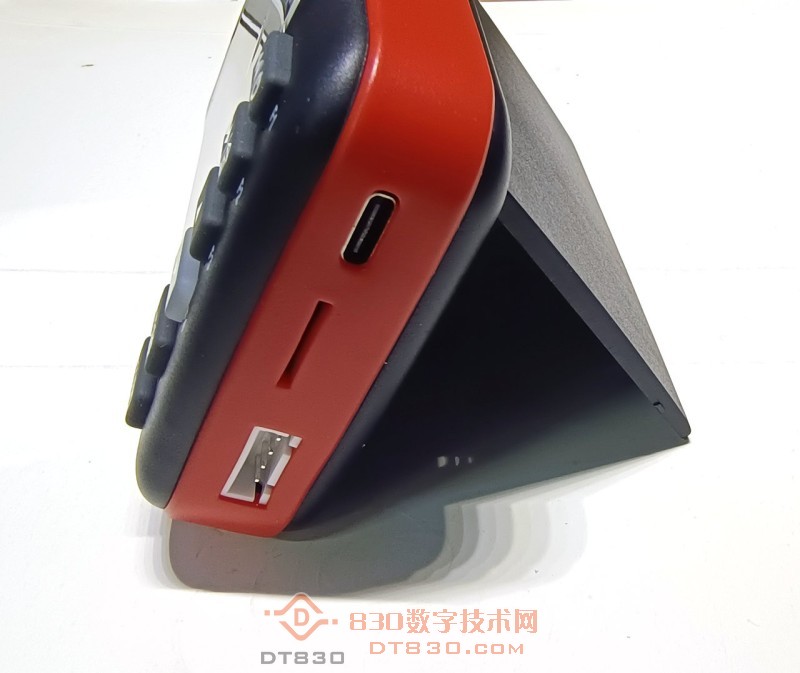

侧面TF卡,TYPE-C,和一个4P扩展口。

示波器探头接口,需要个转接头才能用。

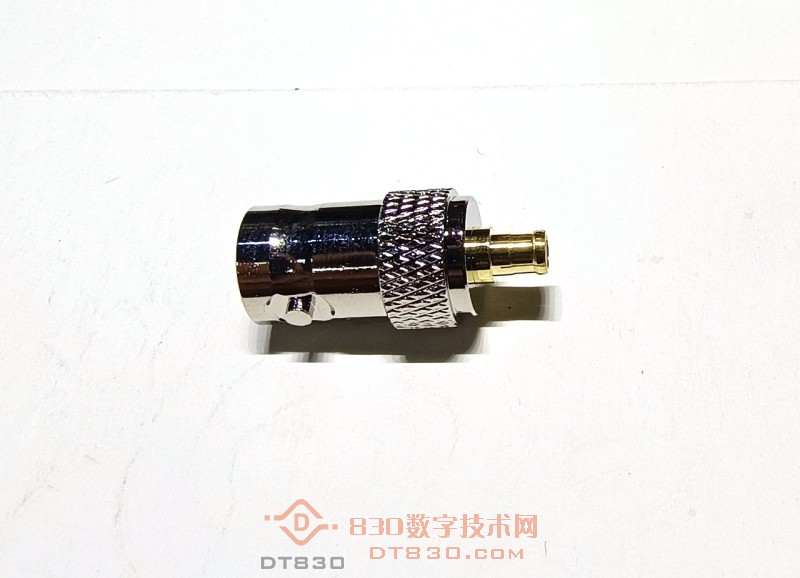

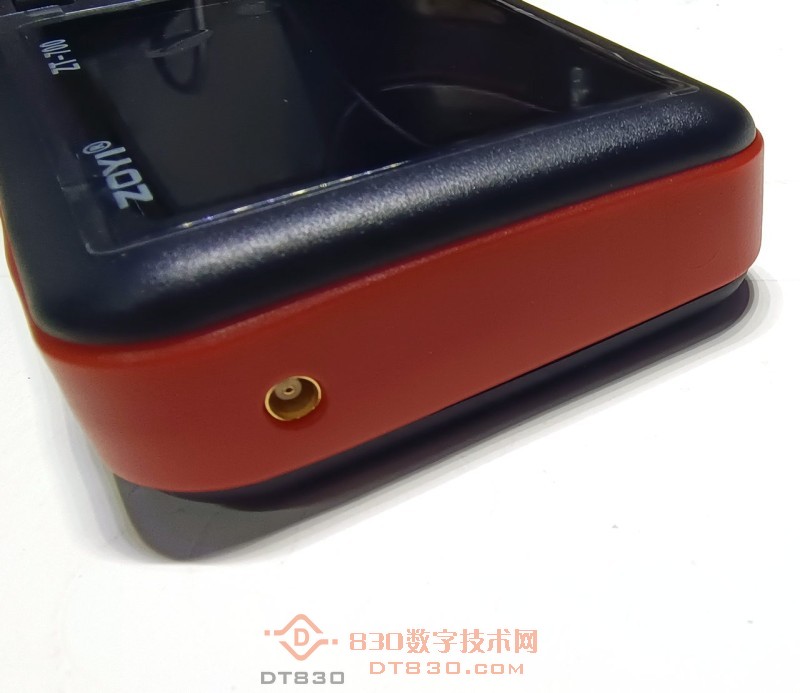

转接头

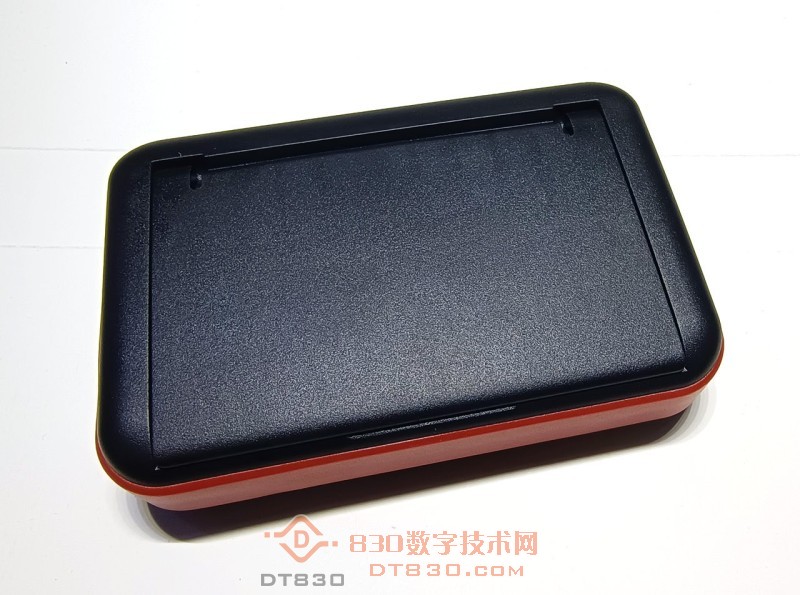

背板支撑可以立在桌子上。

咋看都像唱戏机

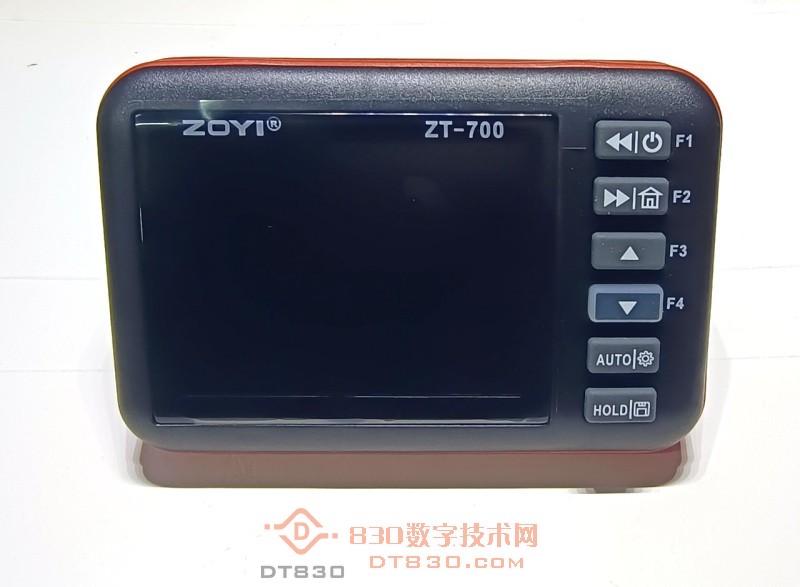

开机。。。

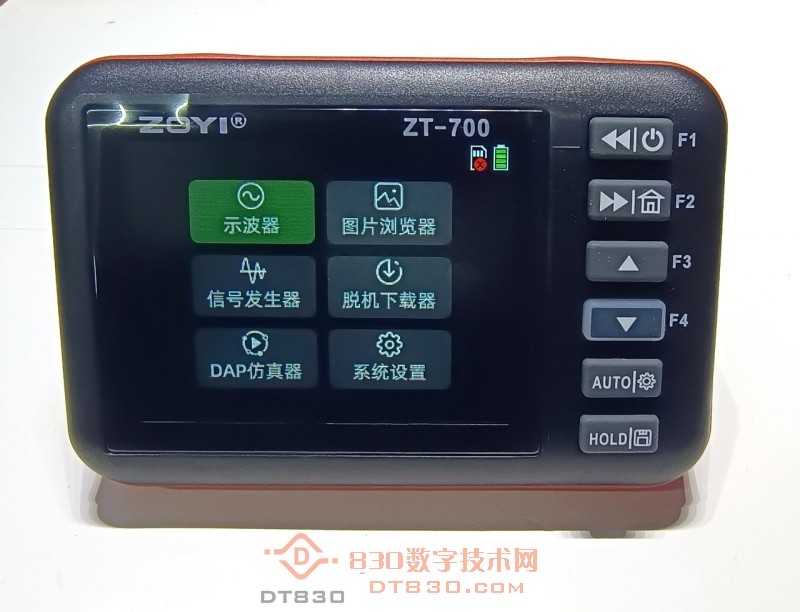

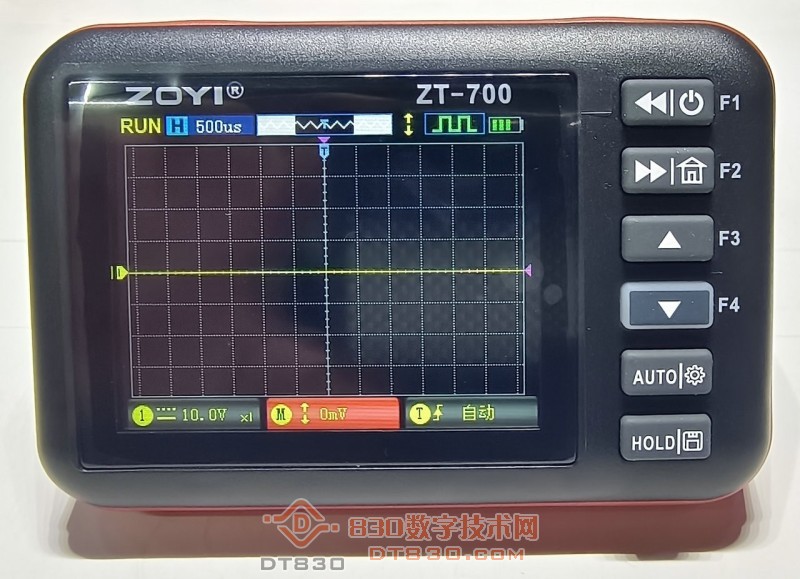

示波器界面。

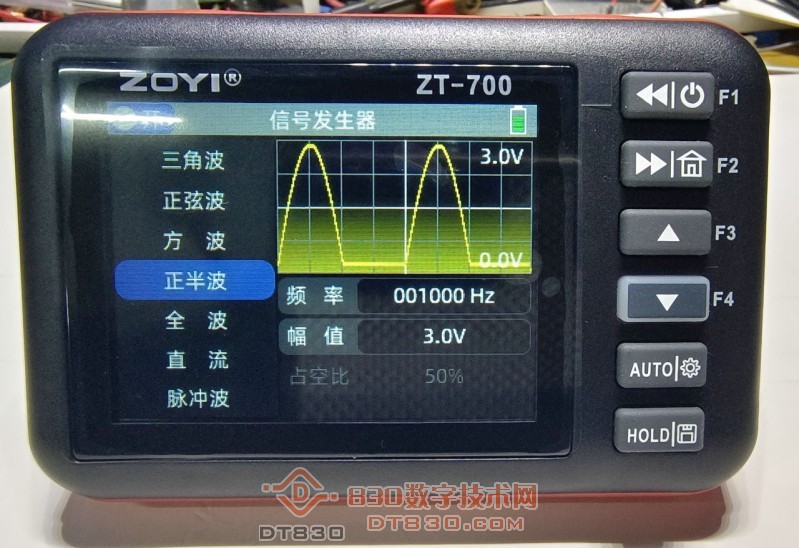

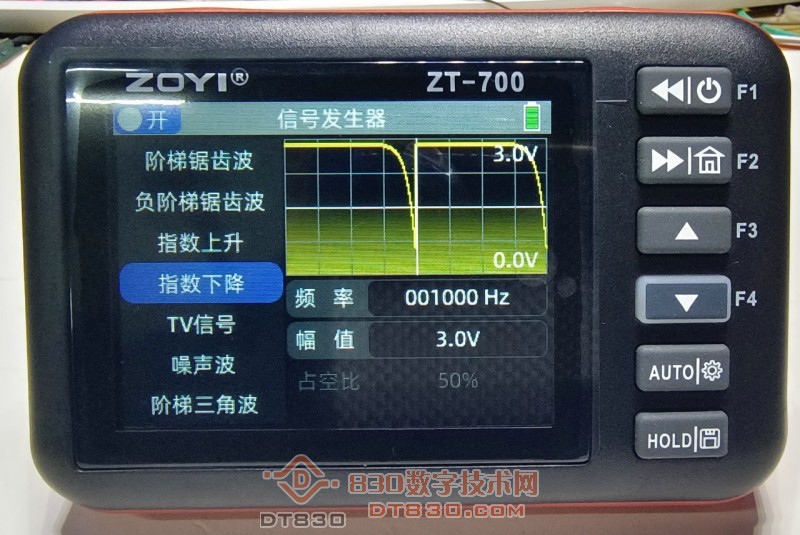

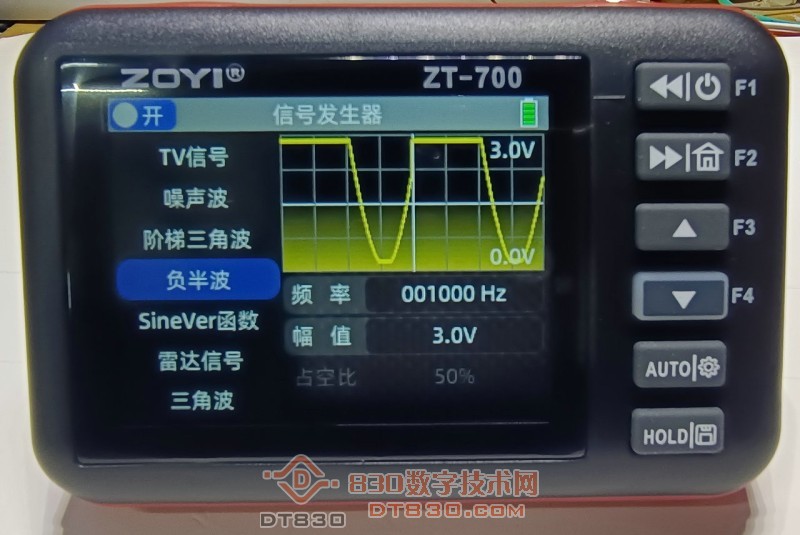

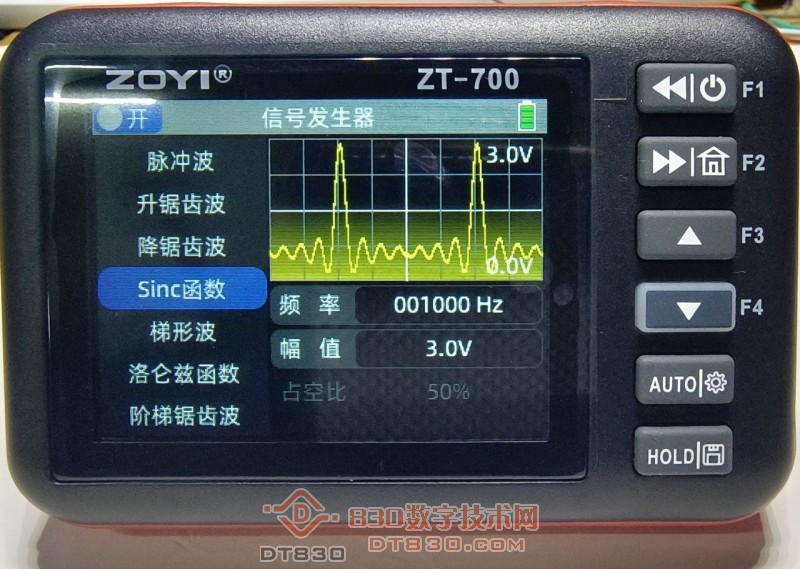

信号发生器支持超多种信号输出。

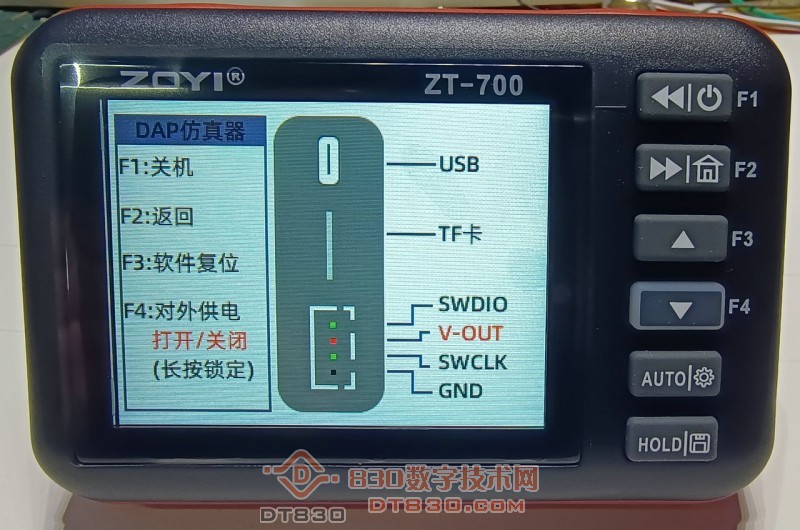

DAP仿真器界面。

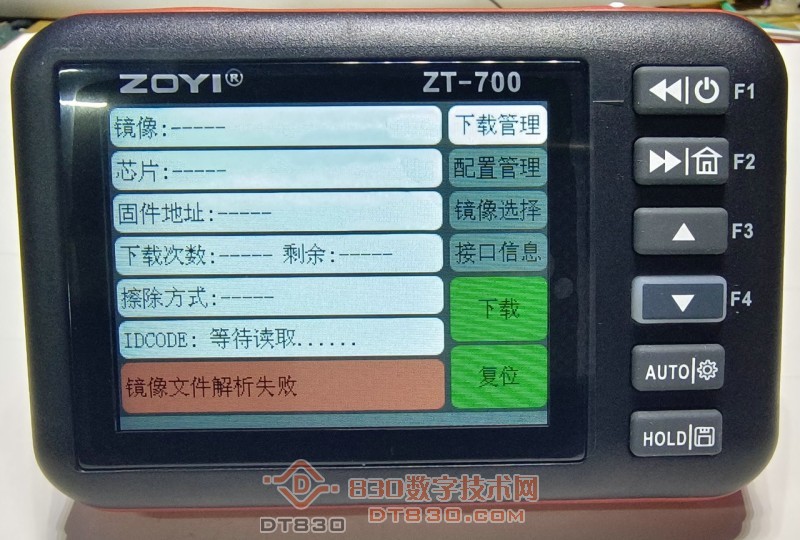

脱机下载器界面。

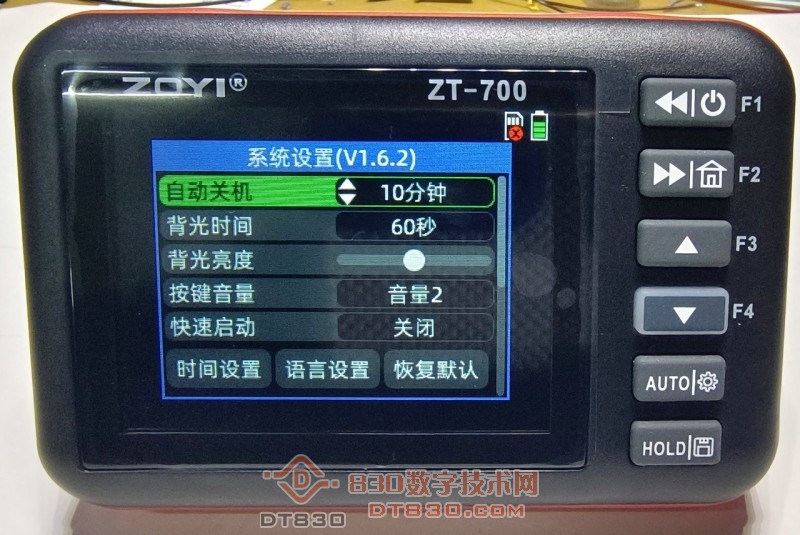

系统可设置界面。

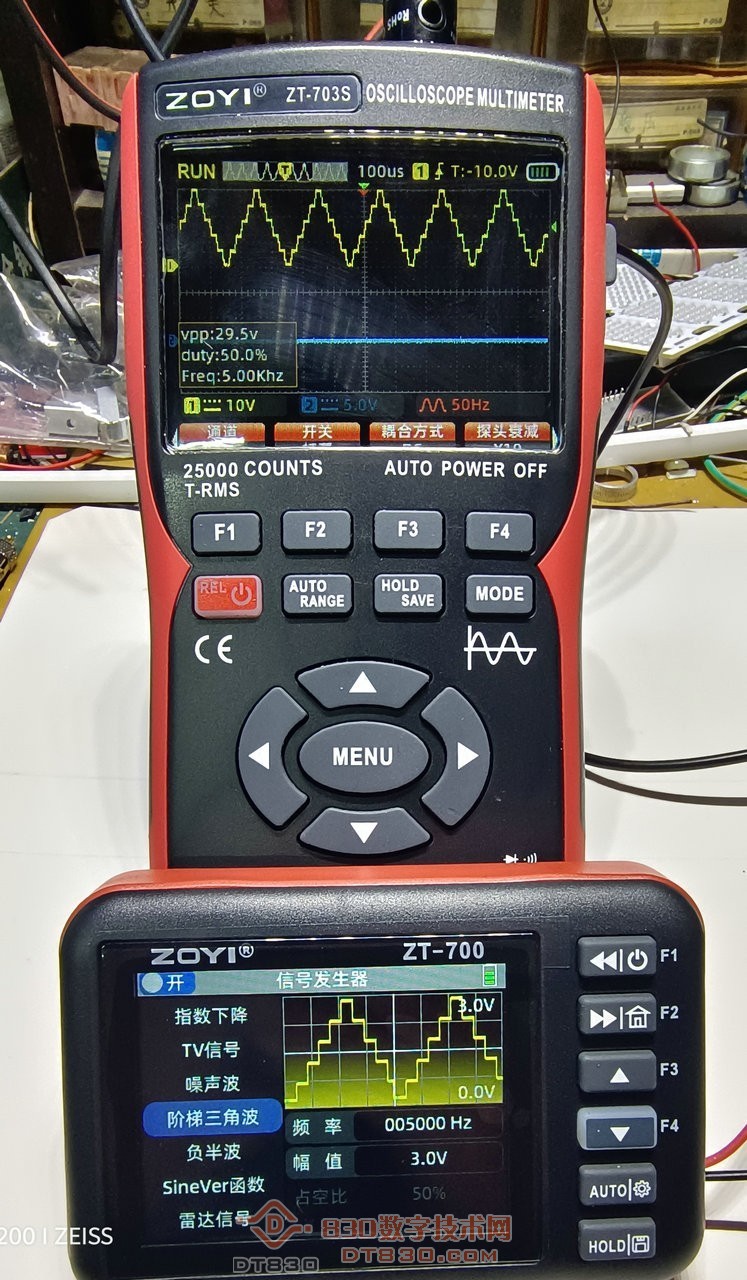

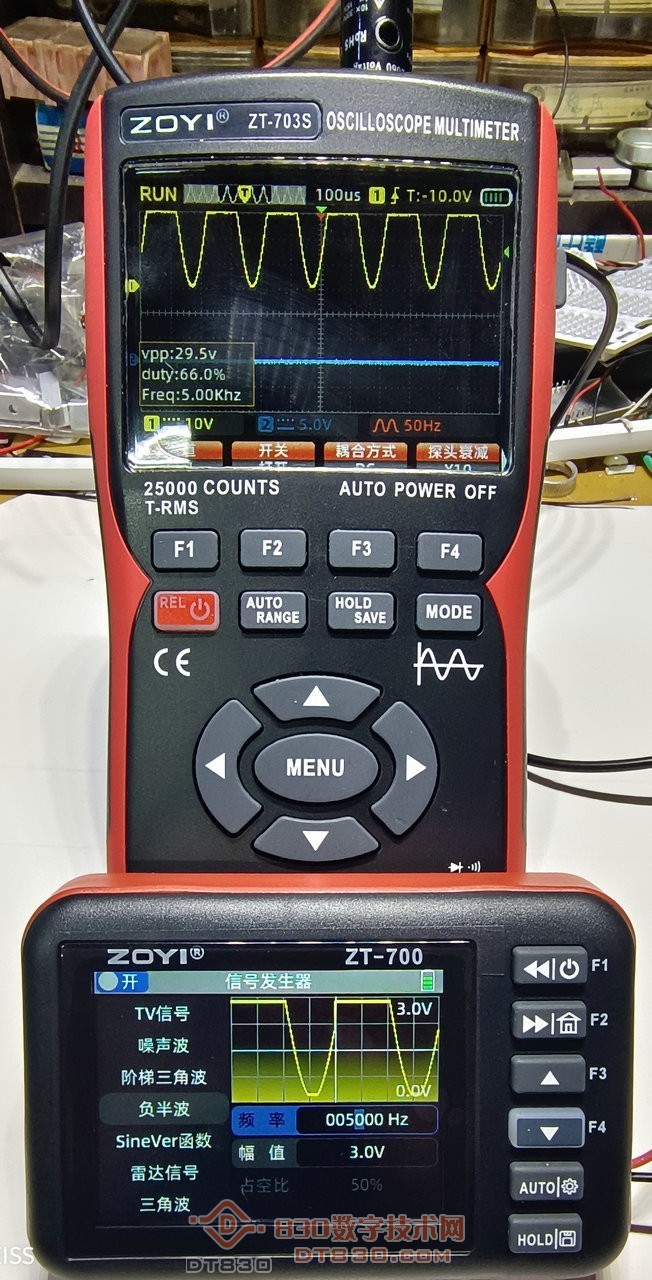

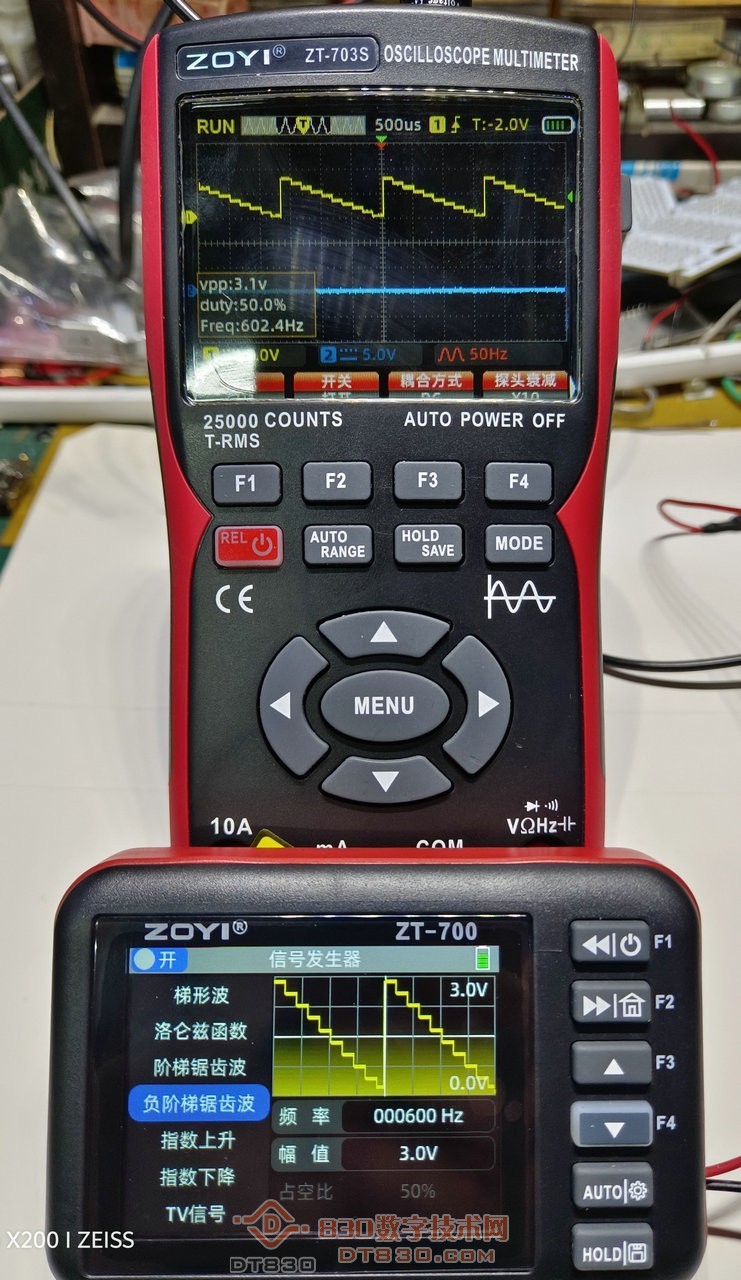

装好测试下703S的输出。

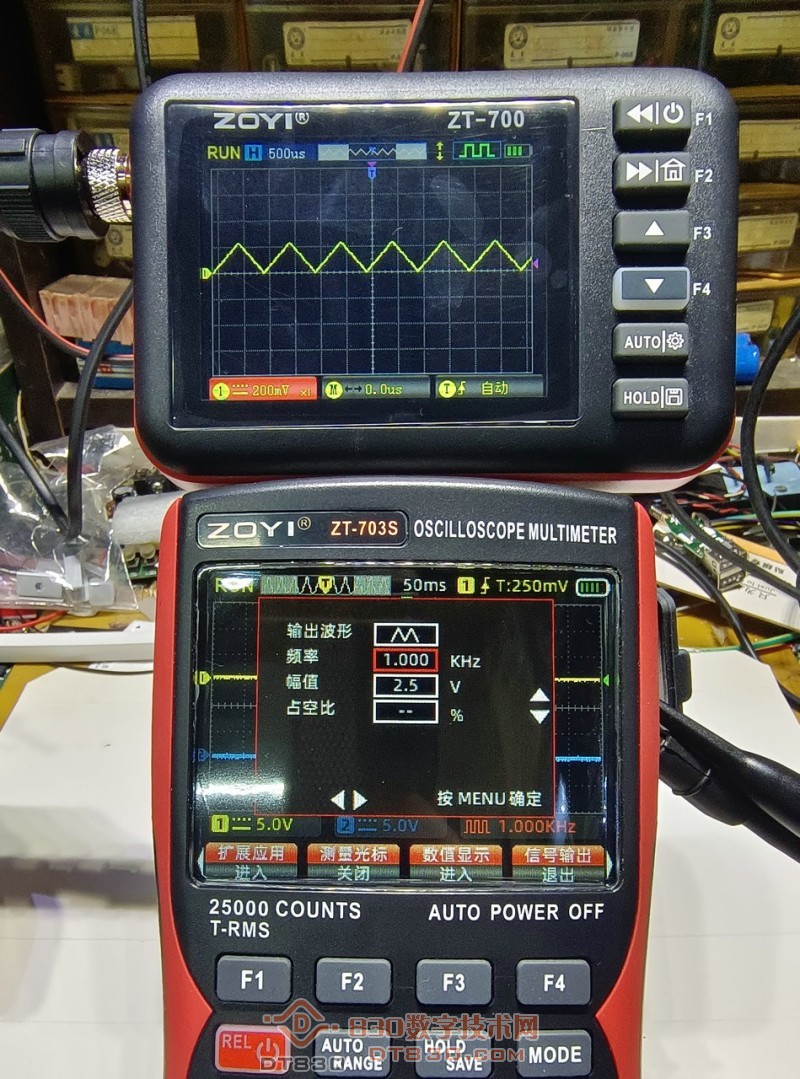

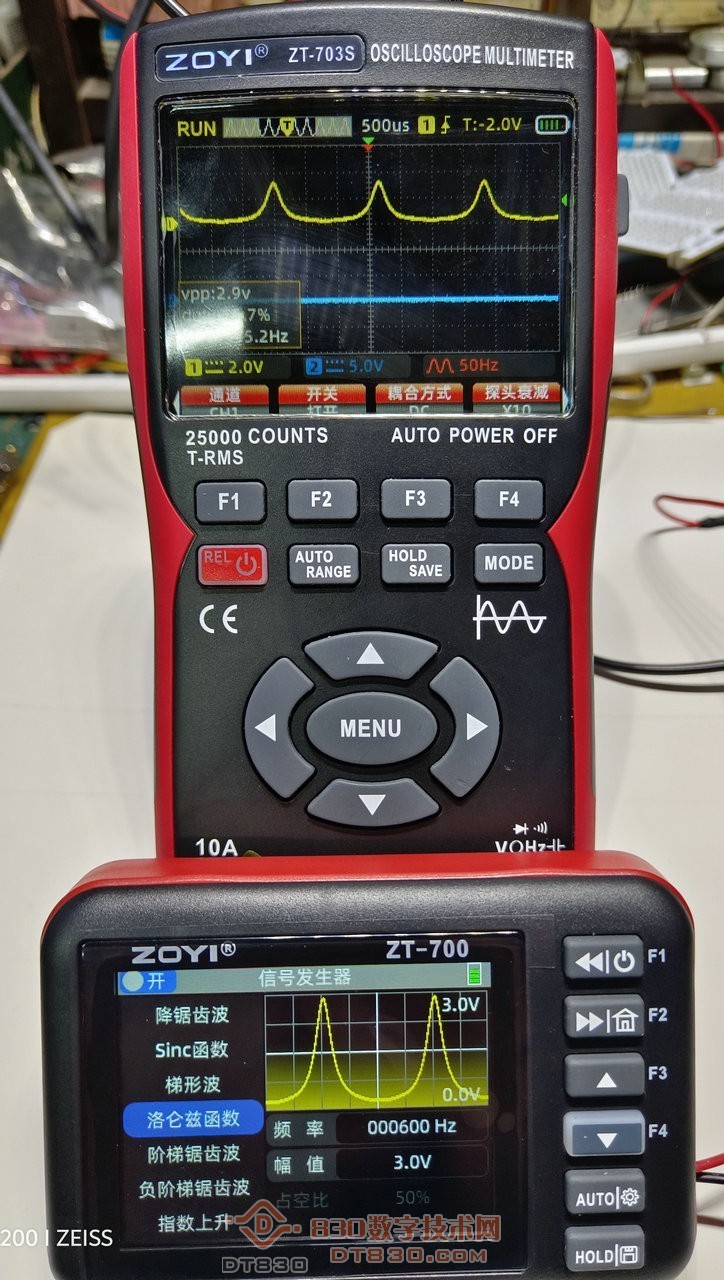

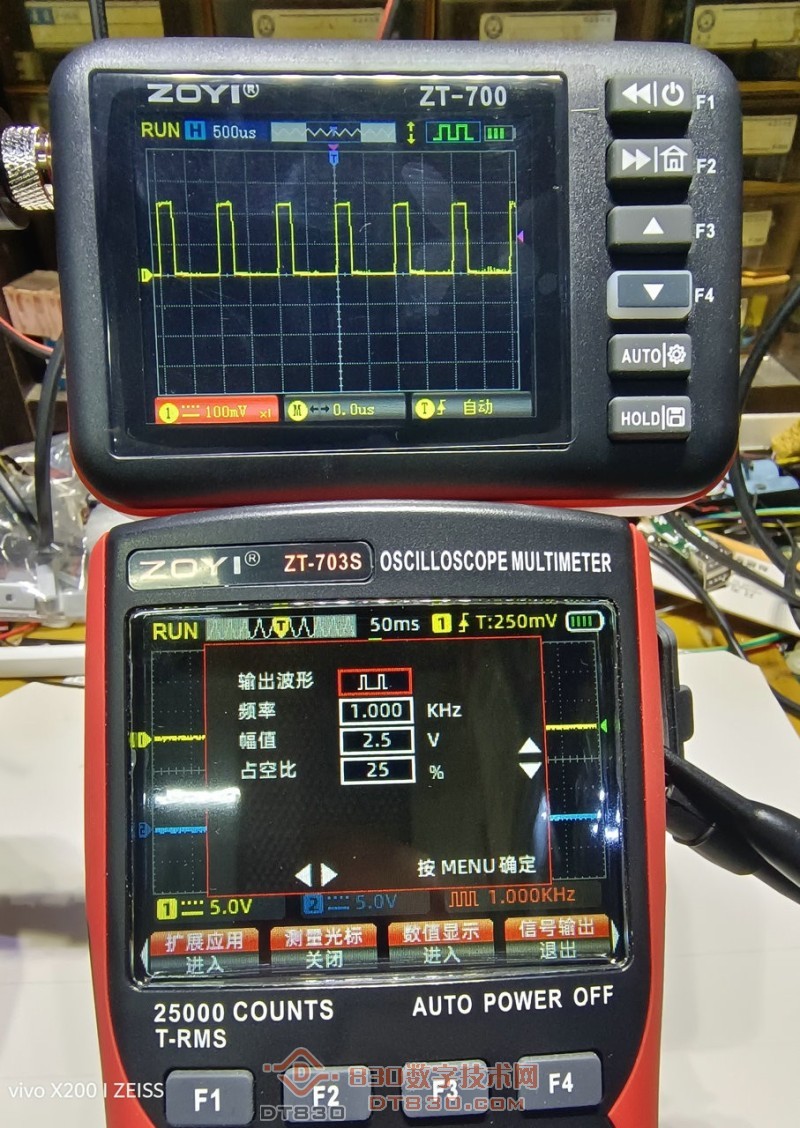

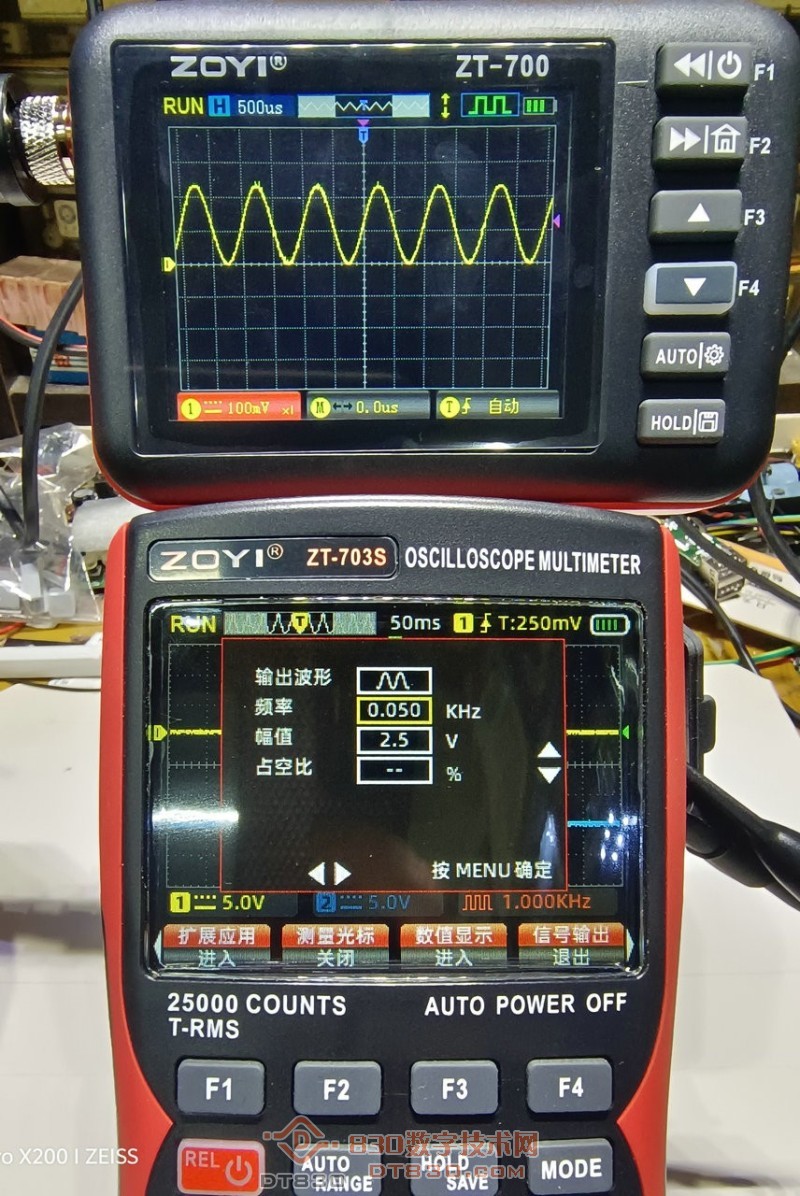

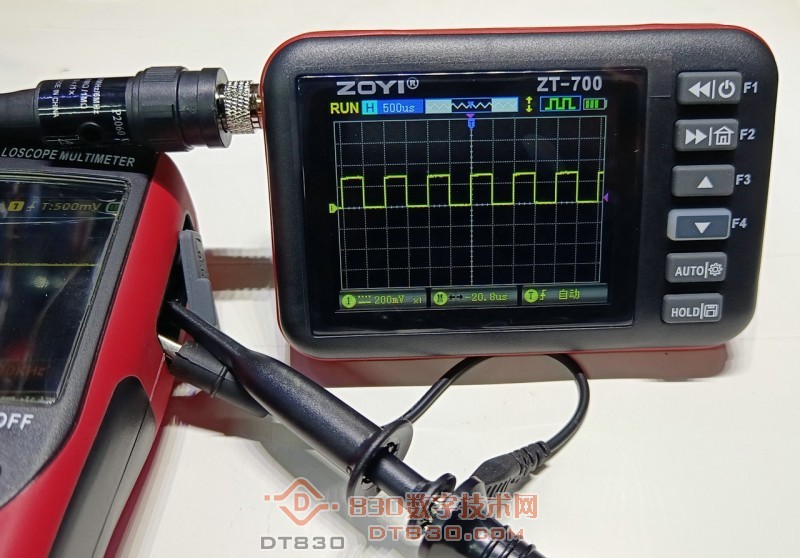

再用703测试ZT-700的信号输出。










开始拆解。背面一个螺丝没有。

研究了一下,应该是撬面板才能拆外壳。

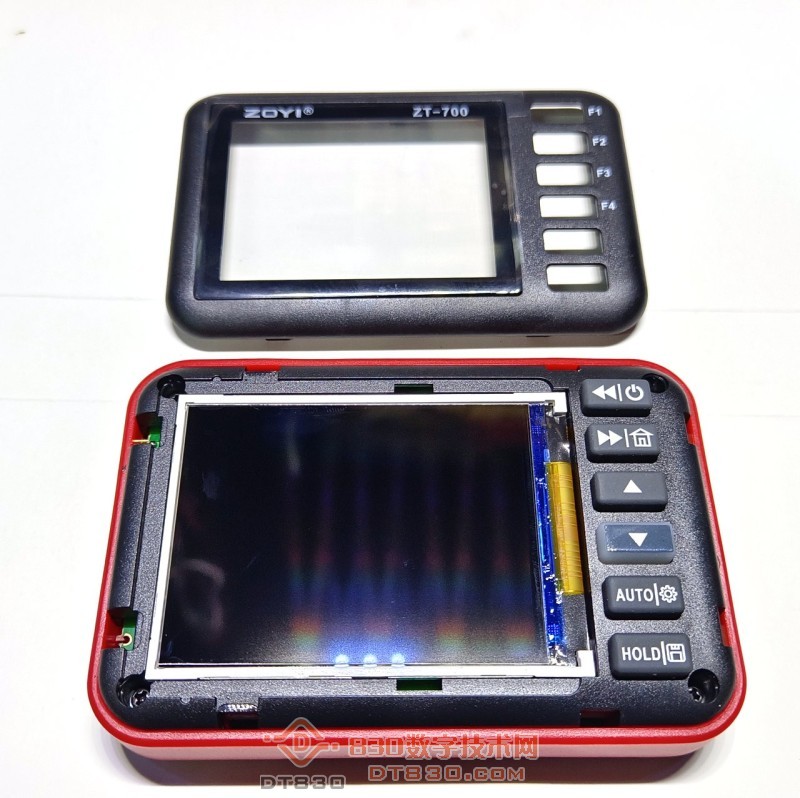

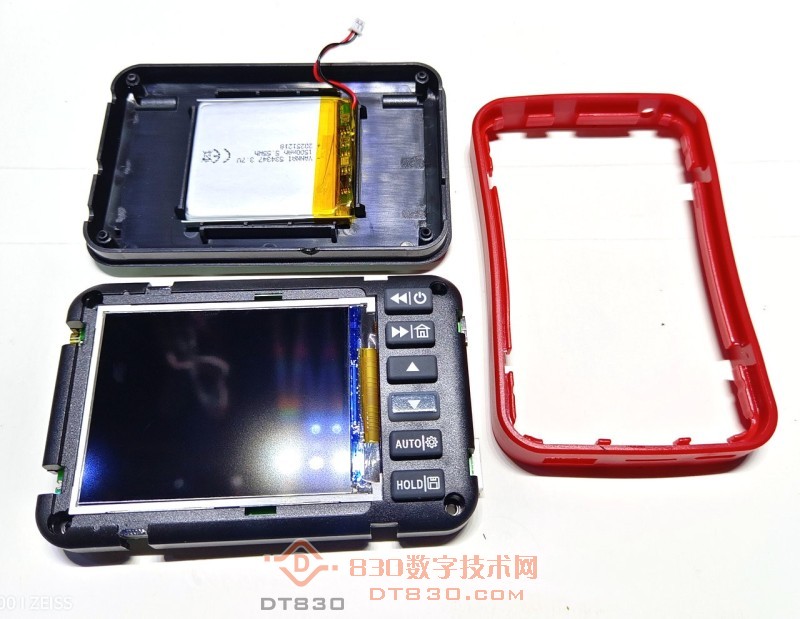

面板撬下来里面有四个螺丝连着后壳。中间的红色边框是软的。

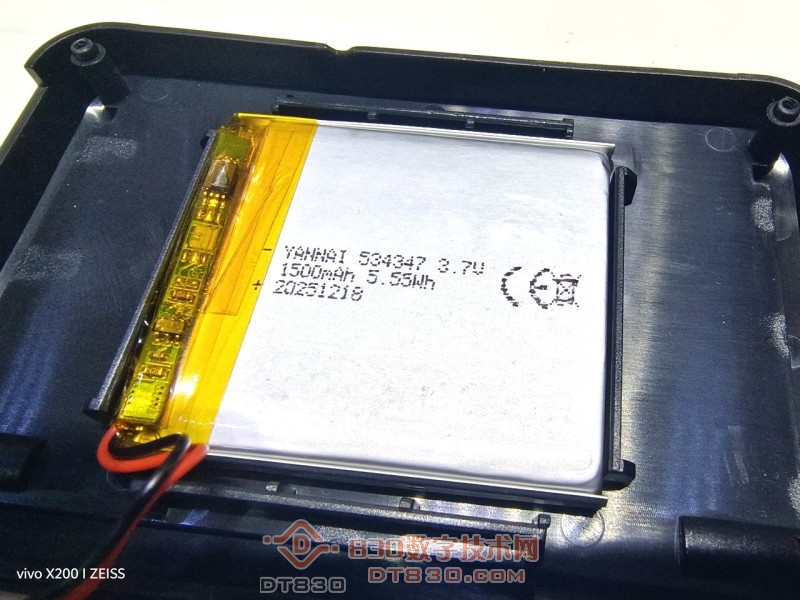

1500mah锂电池。

右下角缺了好多零件啊难道还有更高级的型号?

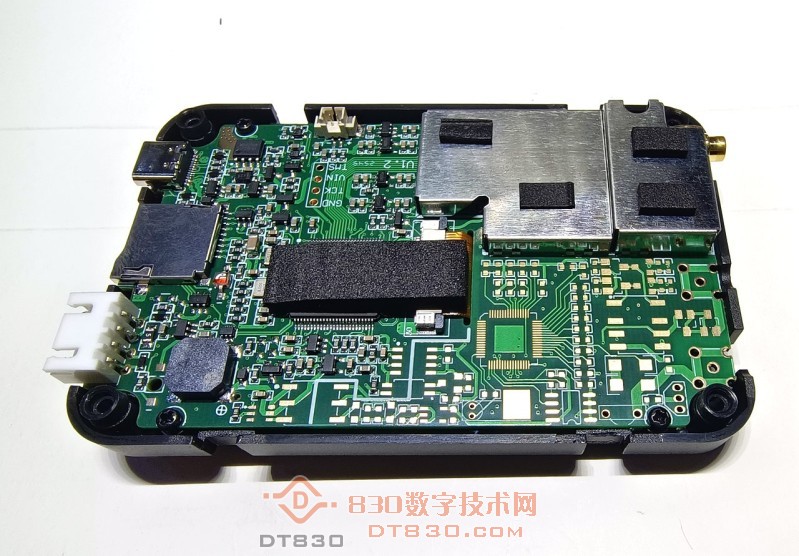

撬开屏蔽盖。

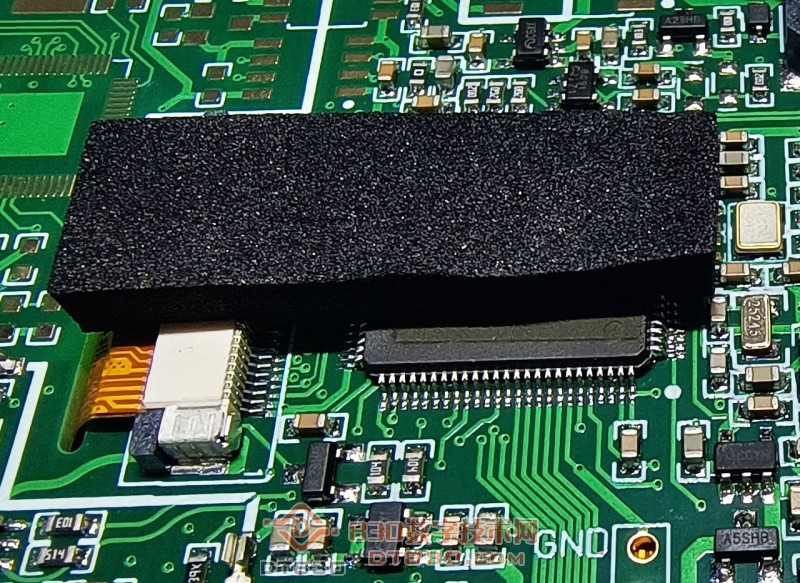

主控看边缘就知道是打磨的了。

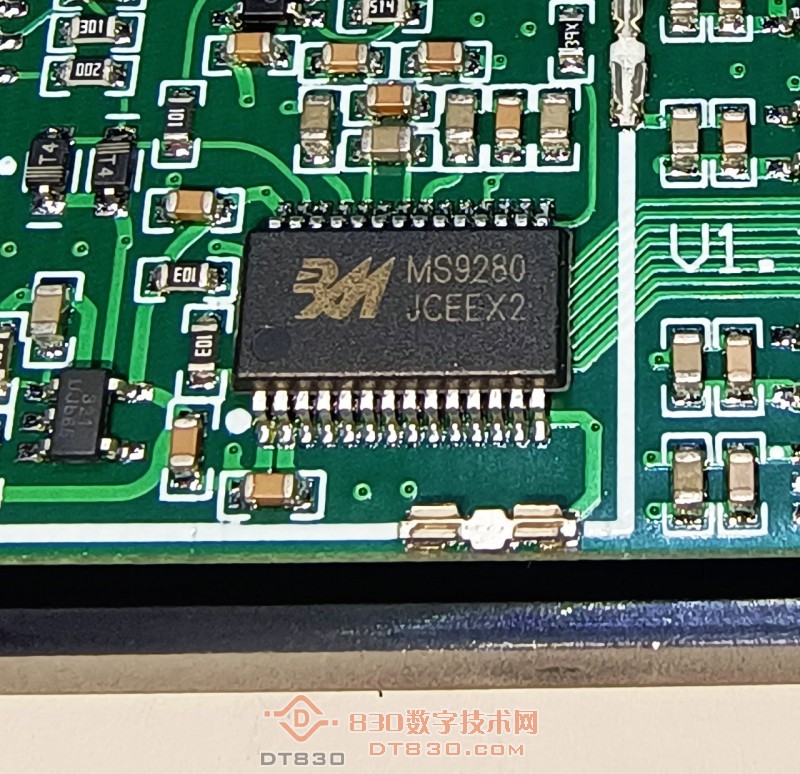

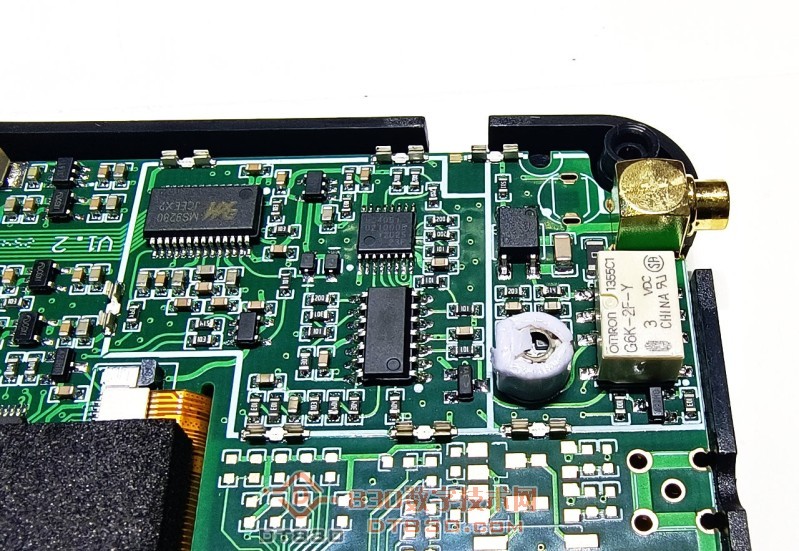

瑞盟MS9280 ADC。

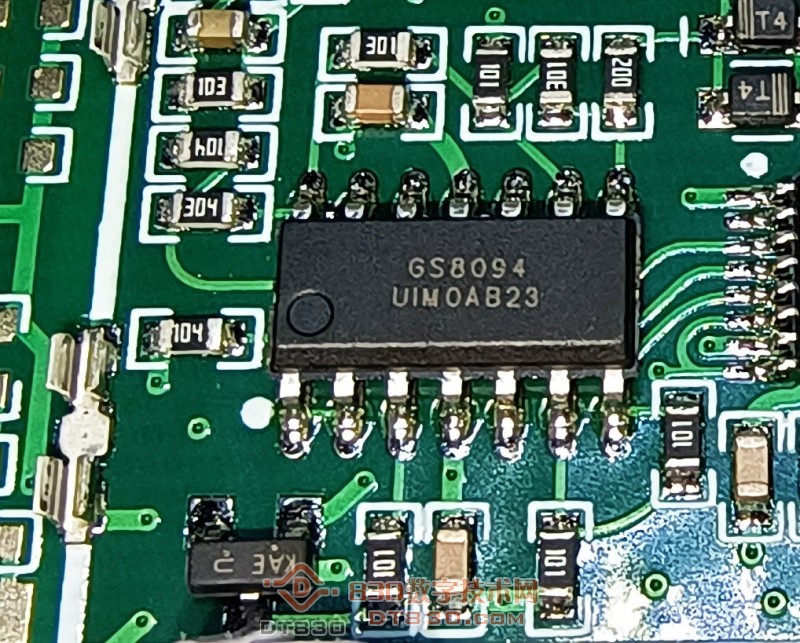

GS8094高速cmos运放。

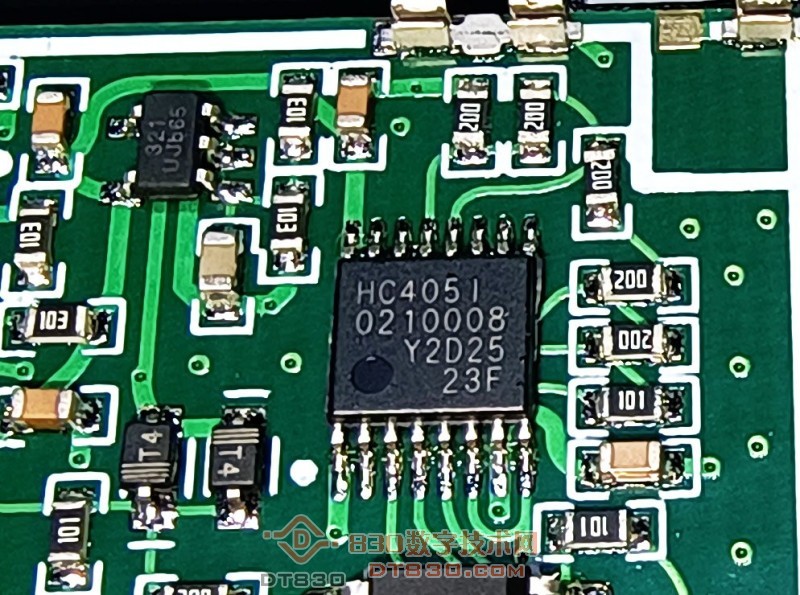

HC4051应该是74HC4051吧?

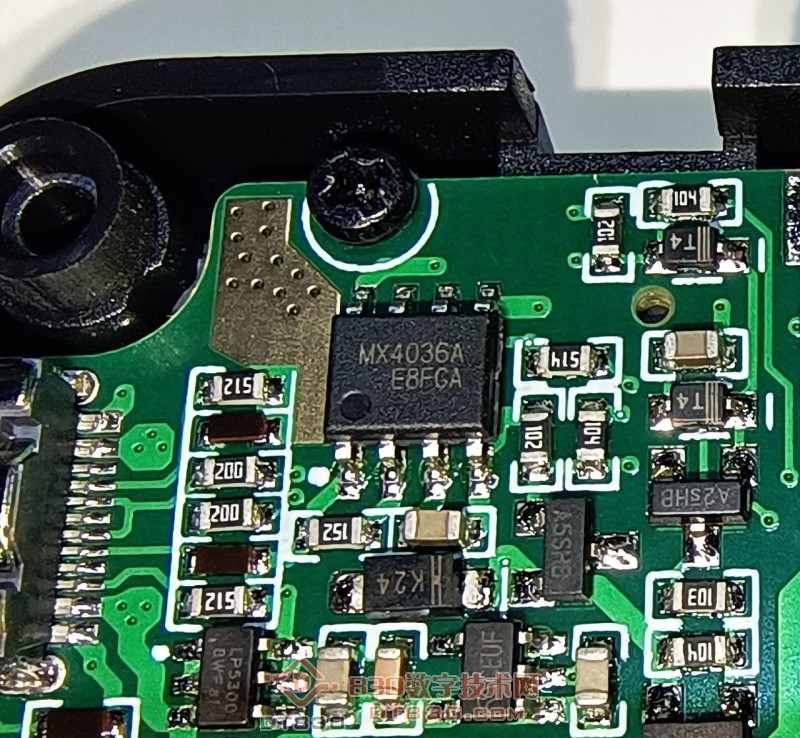

MX4036A锂电池充电管理IC。

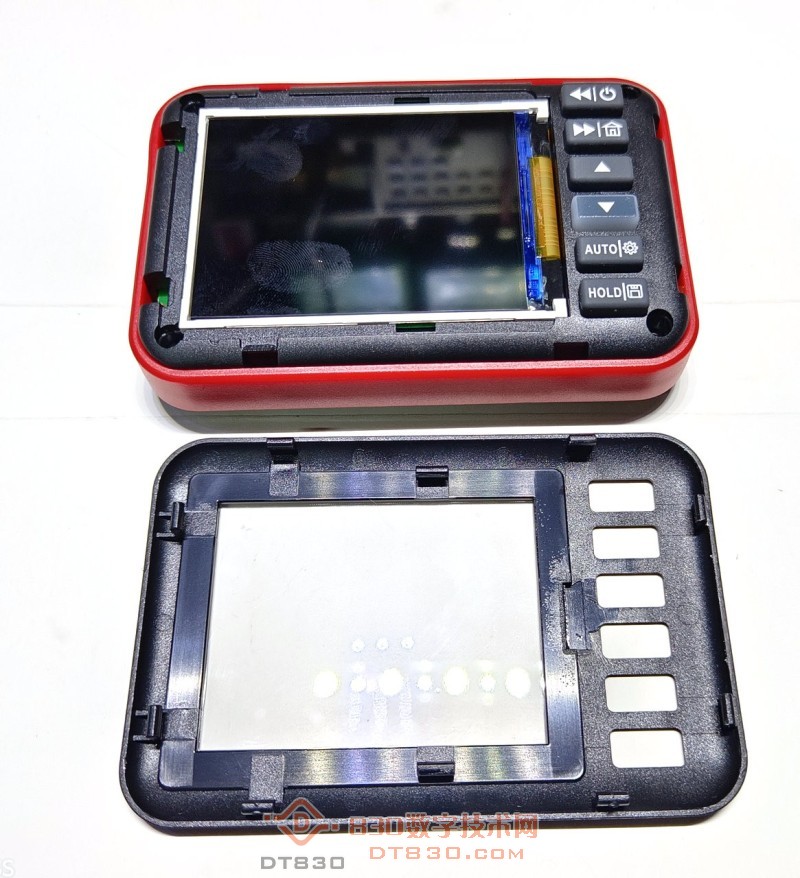

装回的时候发现液晶屏和前壳之间居然没有密封条。。。
这么大的缝,用时间久了,肯定得进灰吧。。。

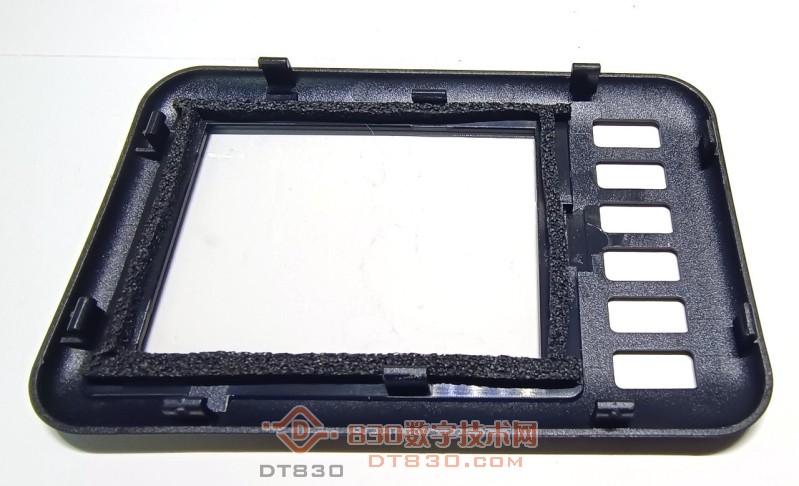

找了点单面泡棉胶条在前壳屏幕周围贴了一圈。
