众仪ZT-XT1晶体管测试仪拆箱！

女神节开箱的第二块表，ZT-XT1。

这个也是等了好久才等来的

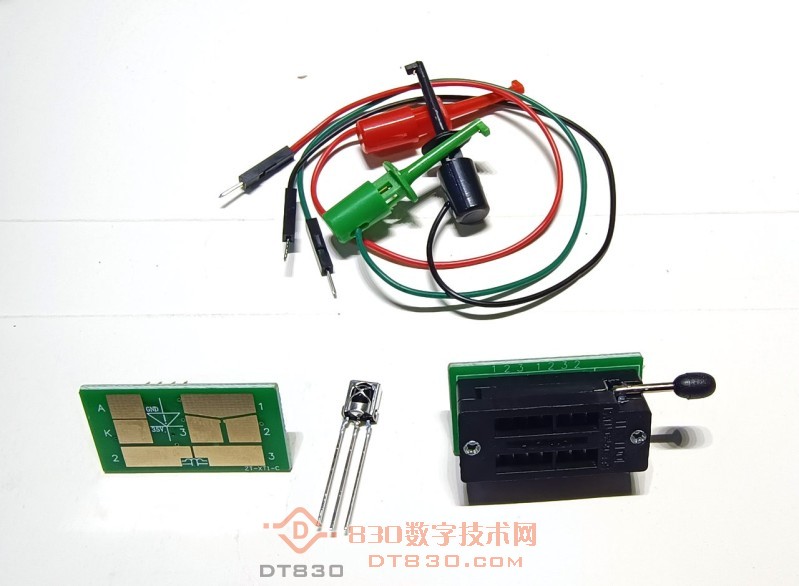

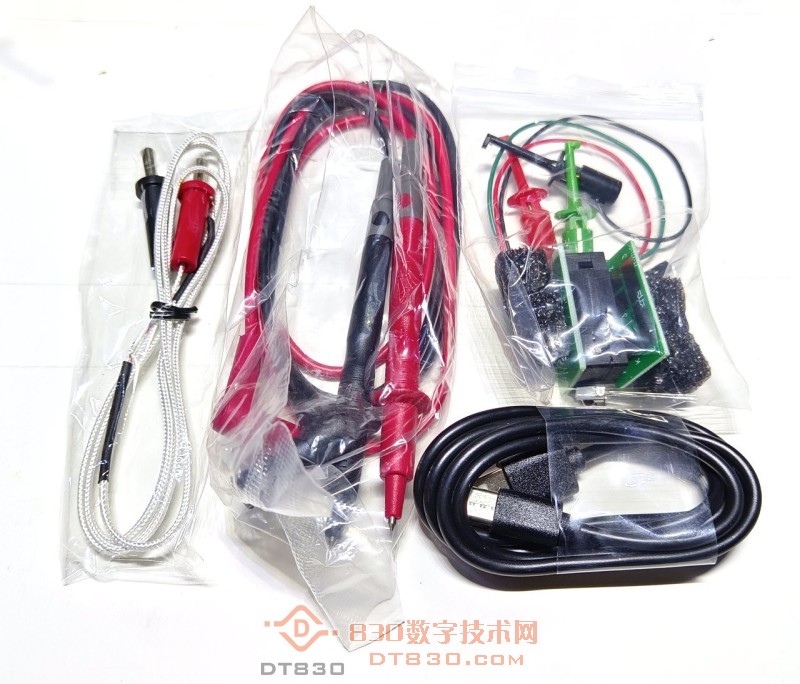

附件有点多。


3个测试钩，一个红外接收头，一个贴片的测试板和一个IC座。

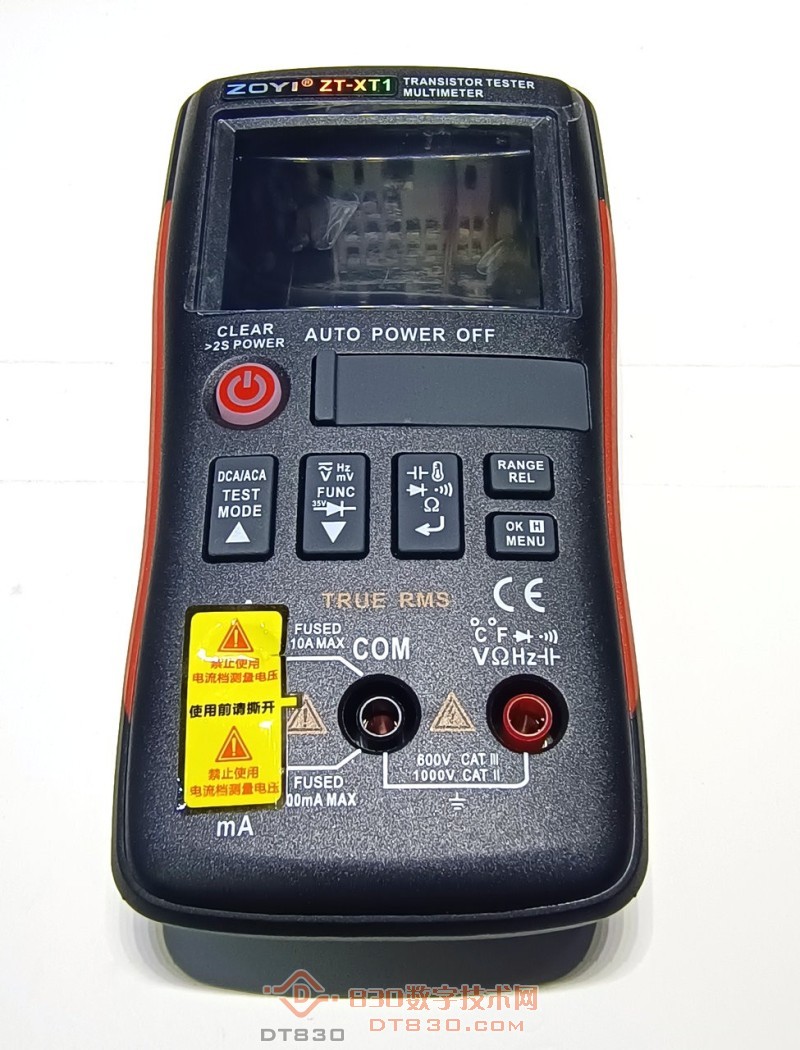

外观嘛，还是那个熟悉的样子。。。

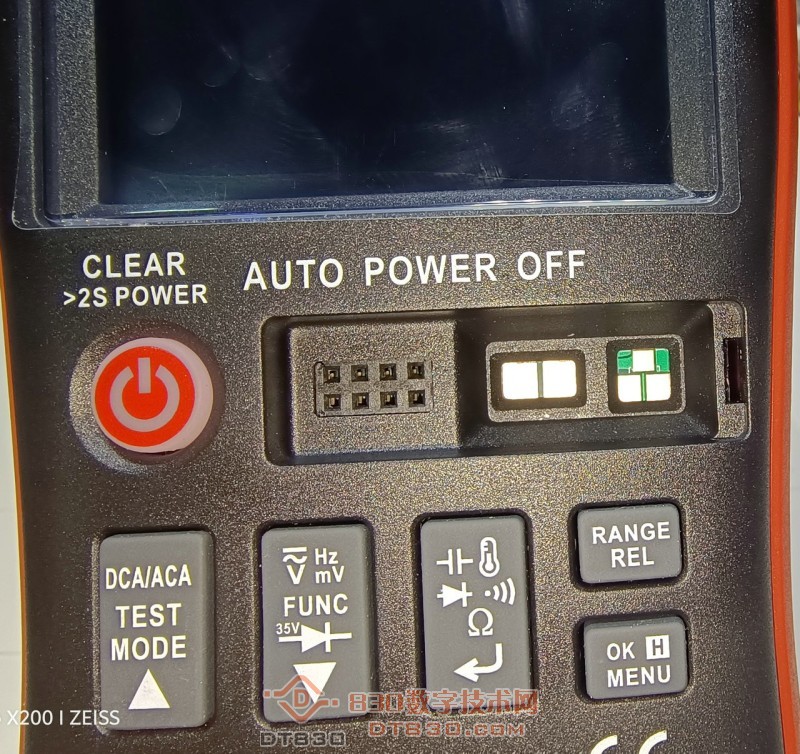

测试口。

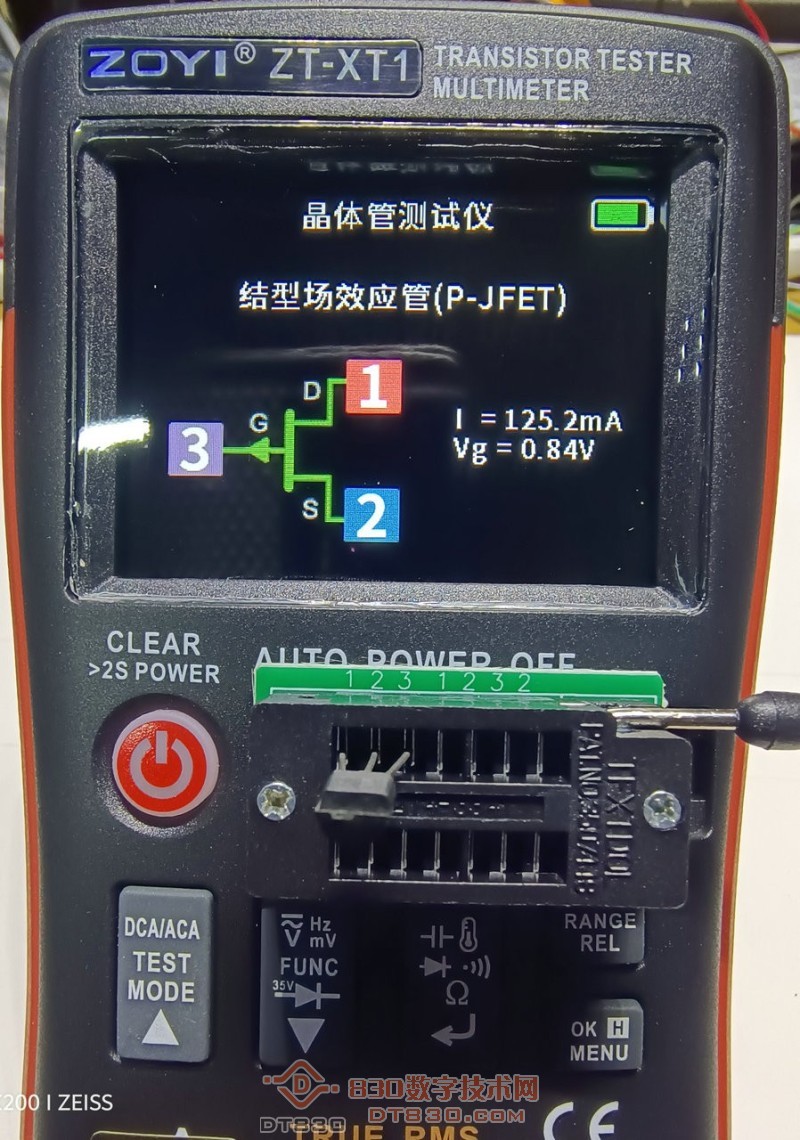

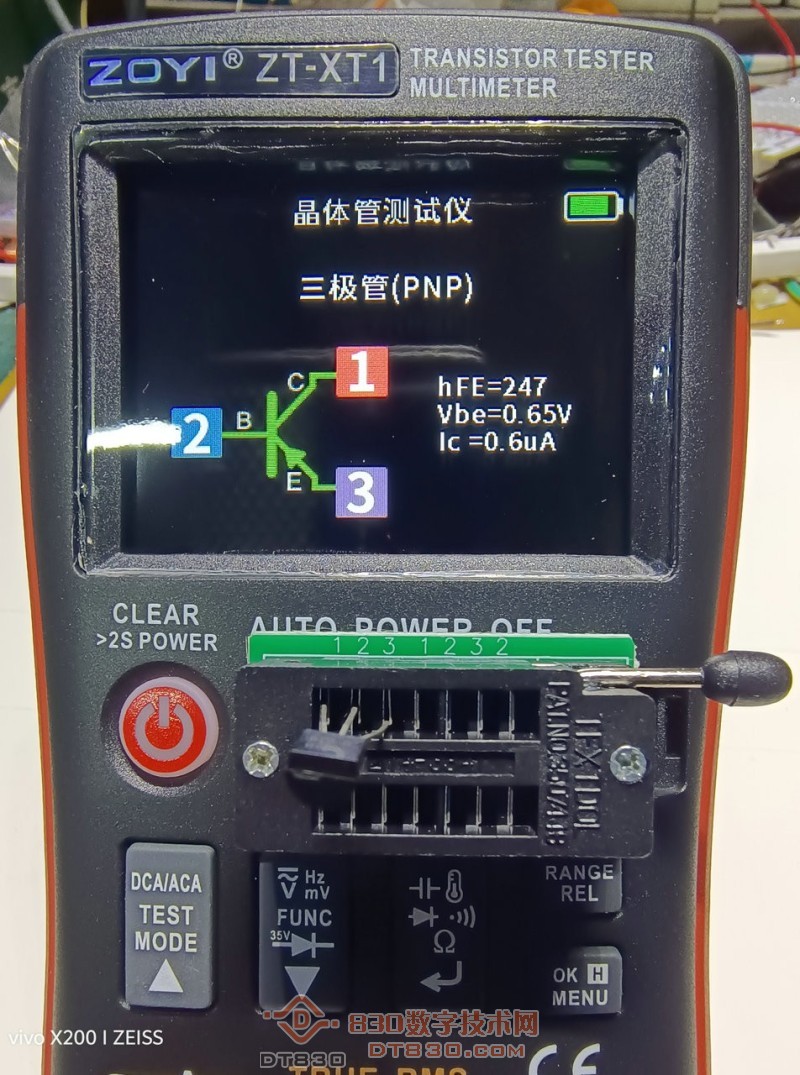

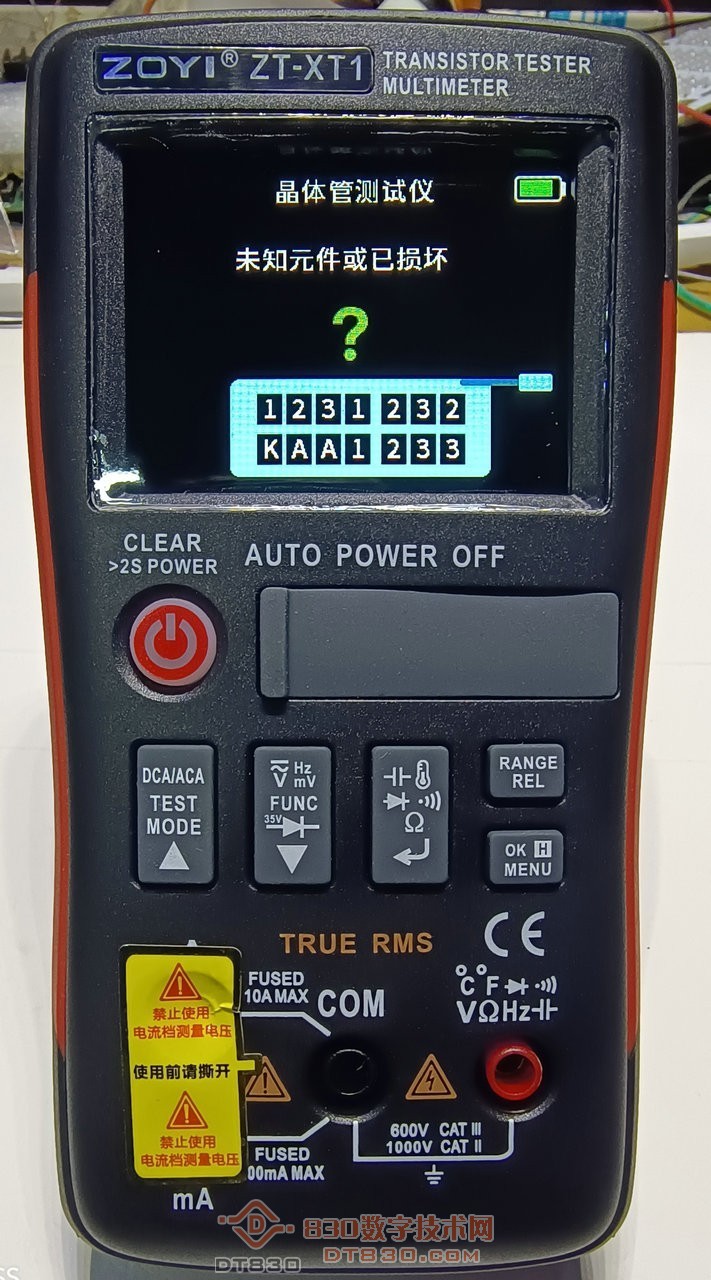

开机默认晶体管测试界面？

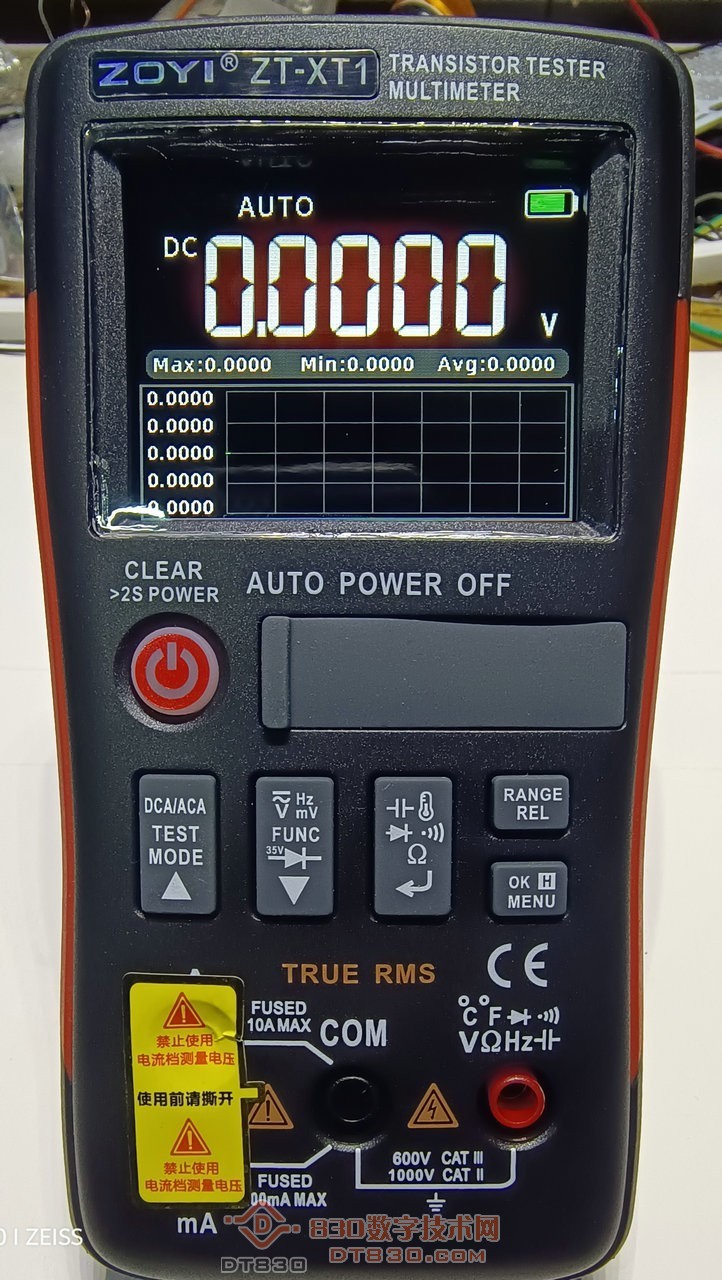

万用表功能很好用，所有档位同屏显示最大值最小值和图表，这个非常实用

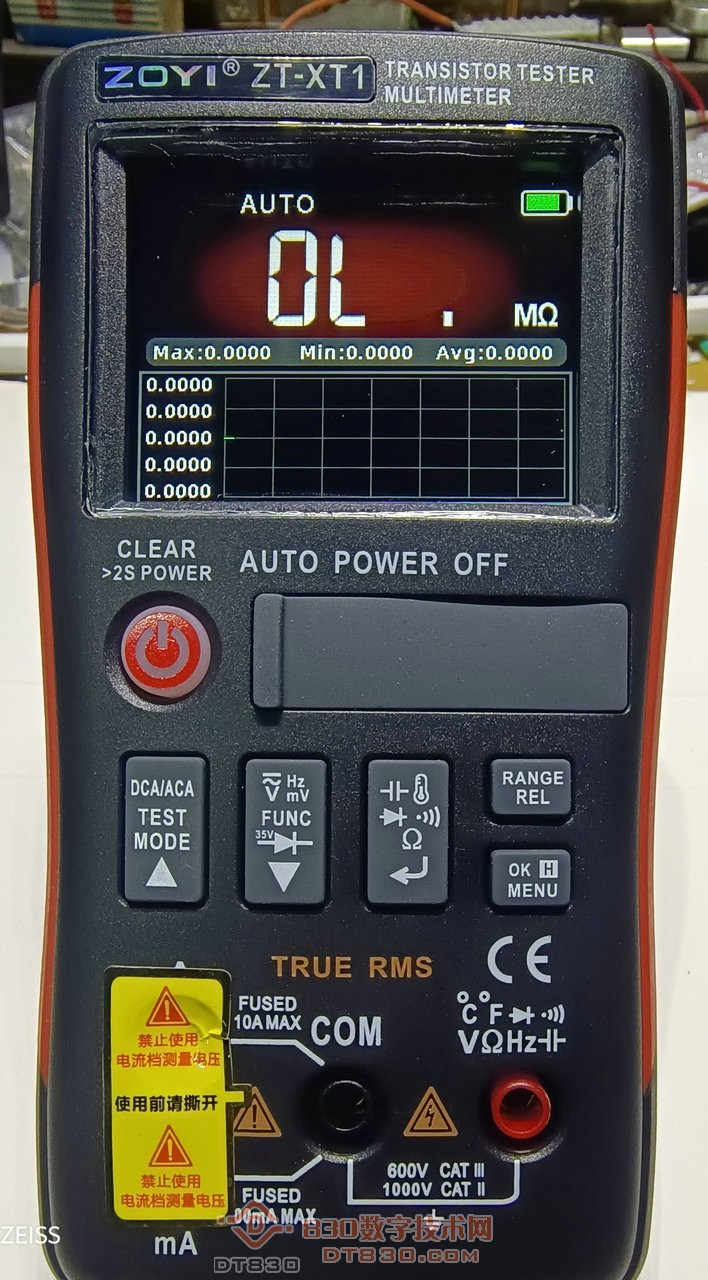

电压，电流，电阻档都可以手动切换量程。

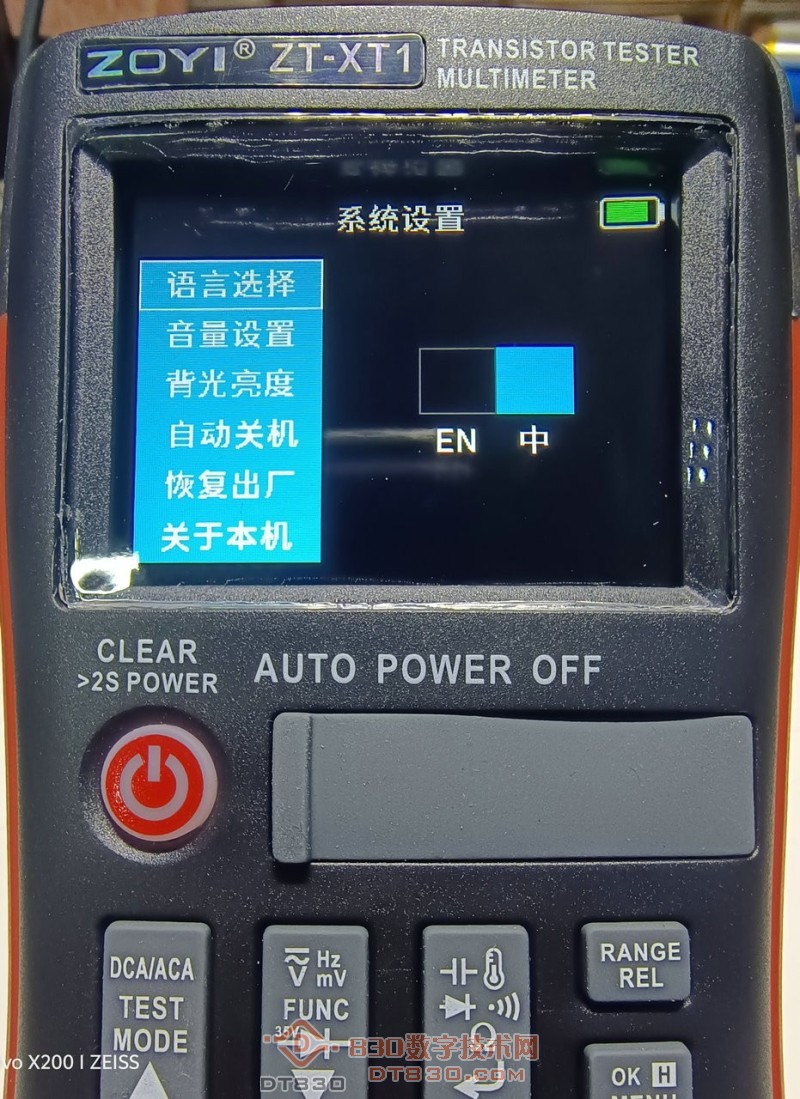

设置菜单。


万用表部分没啥可说的了，主要还是晶体管测试功能。

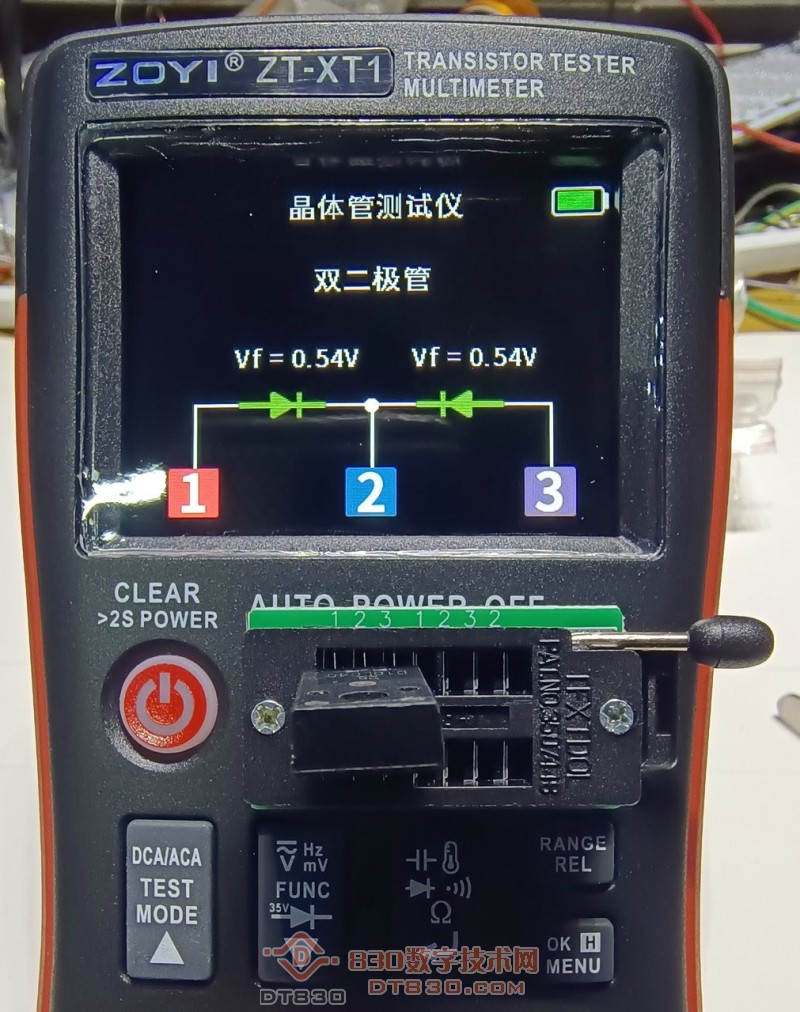

双二极管也认得

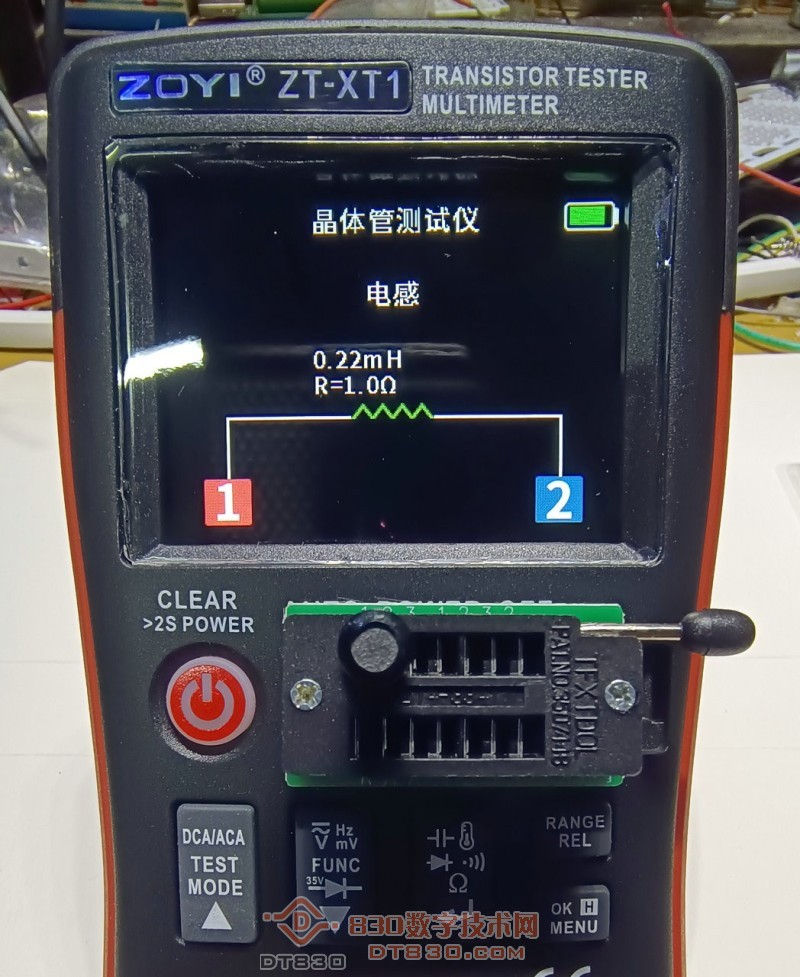

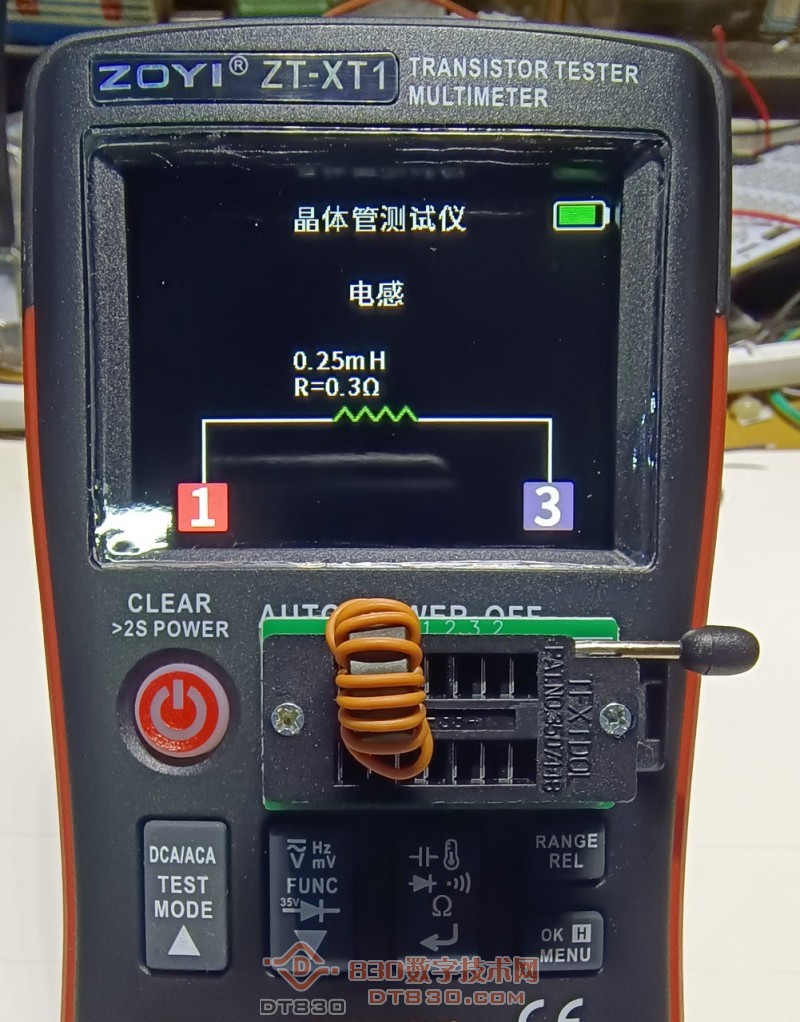

电感测试。

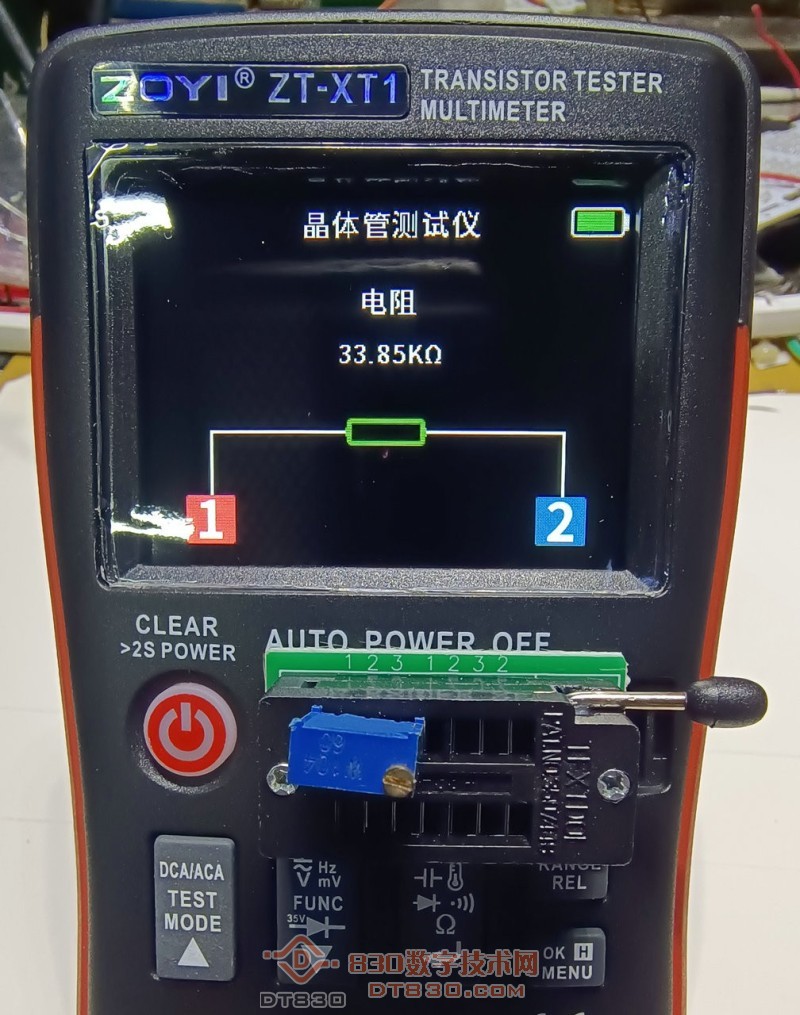

三脚电位器识别成了电阻？？？

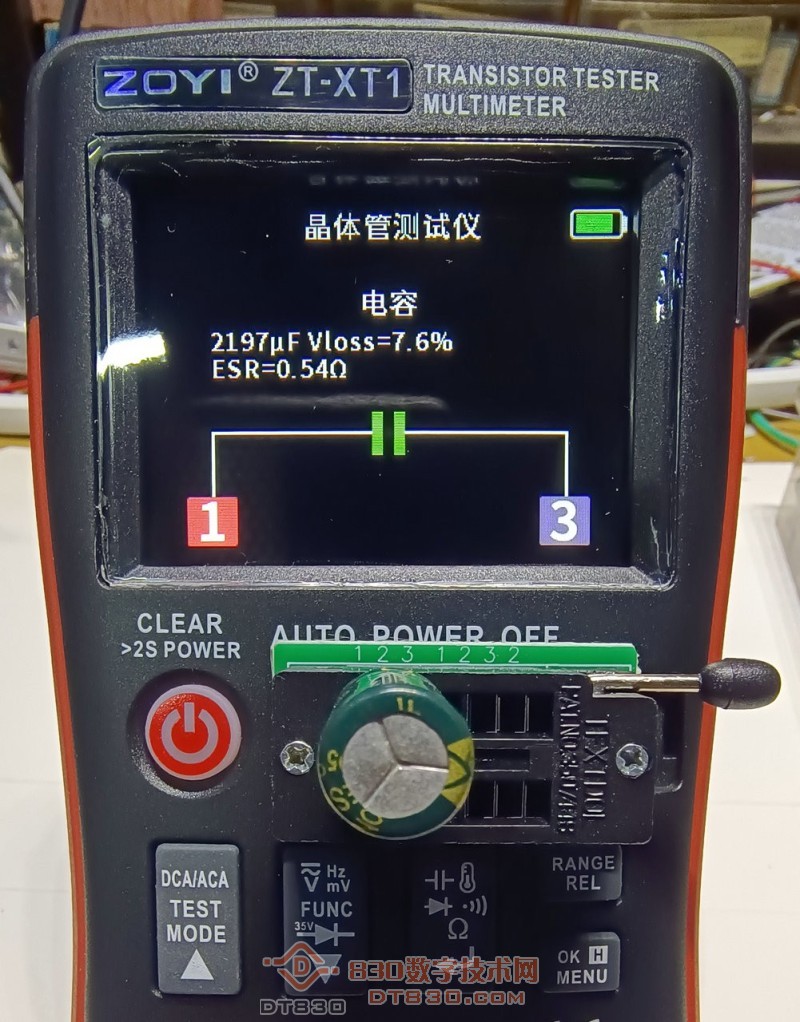

电容测试。

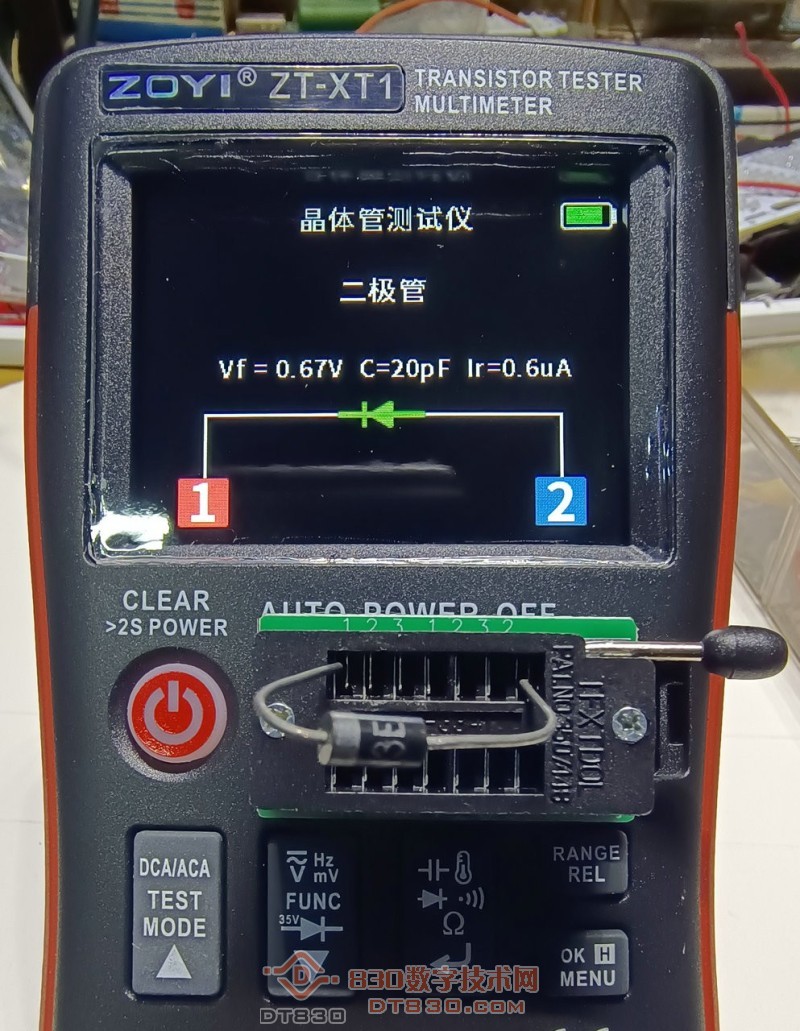

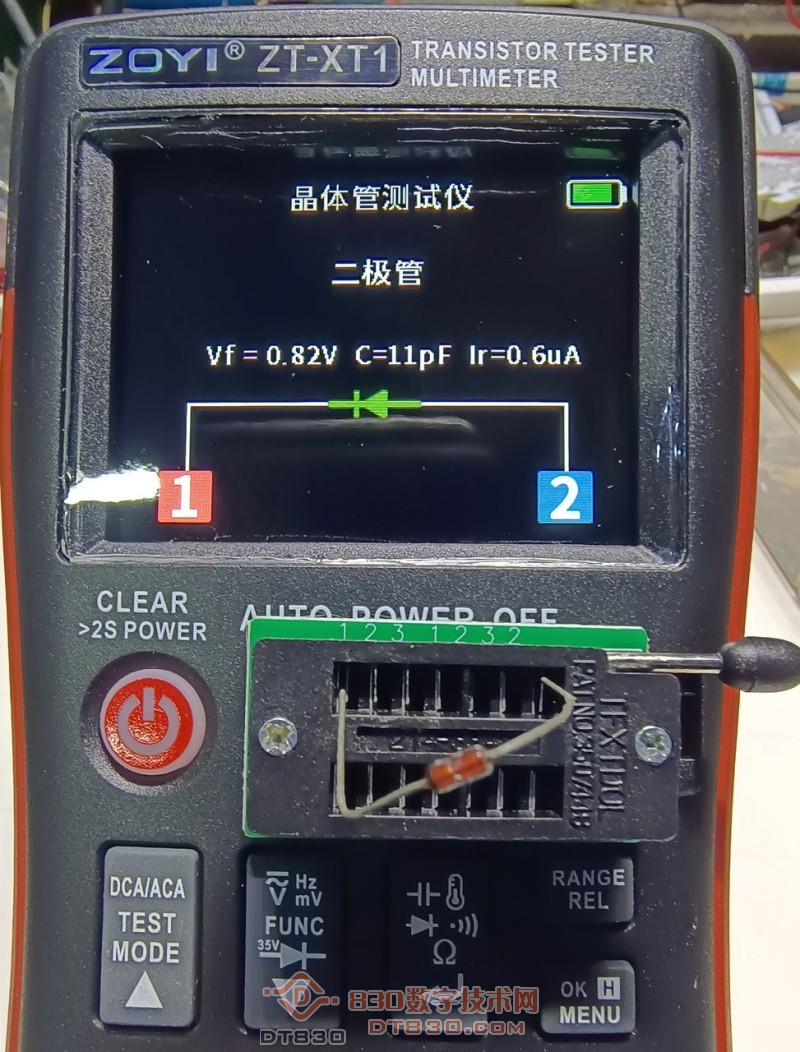

二极管就太小儿科了

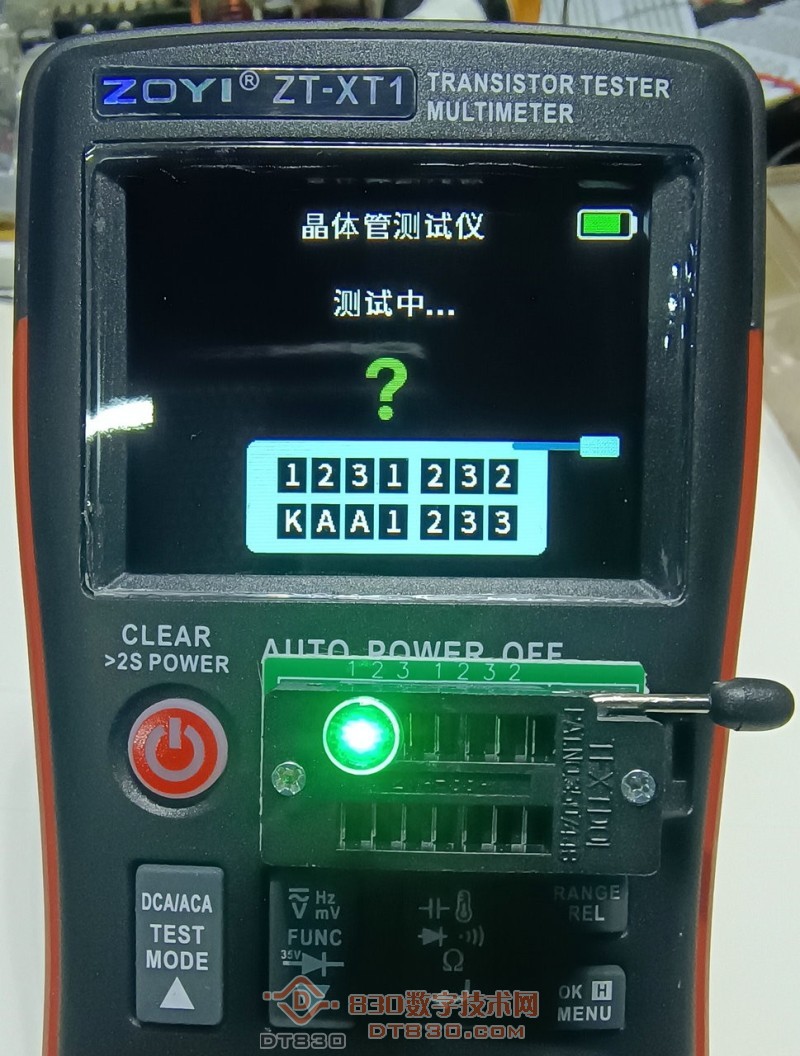

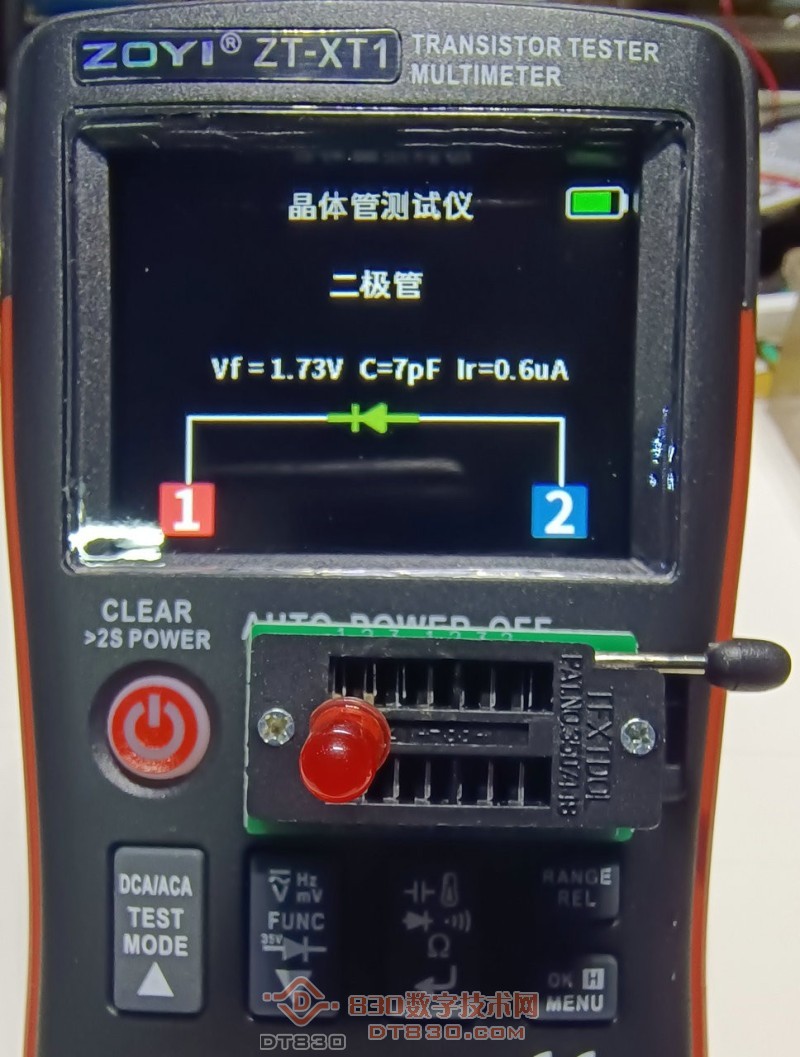

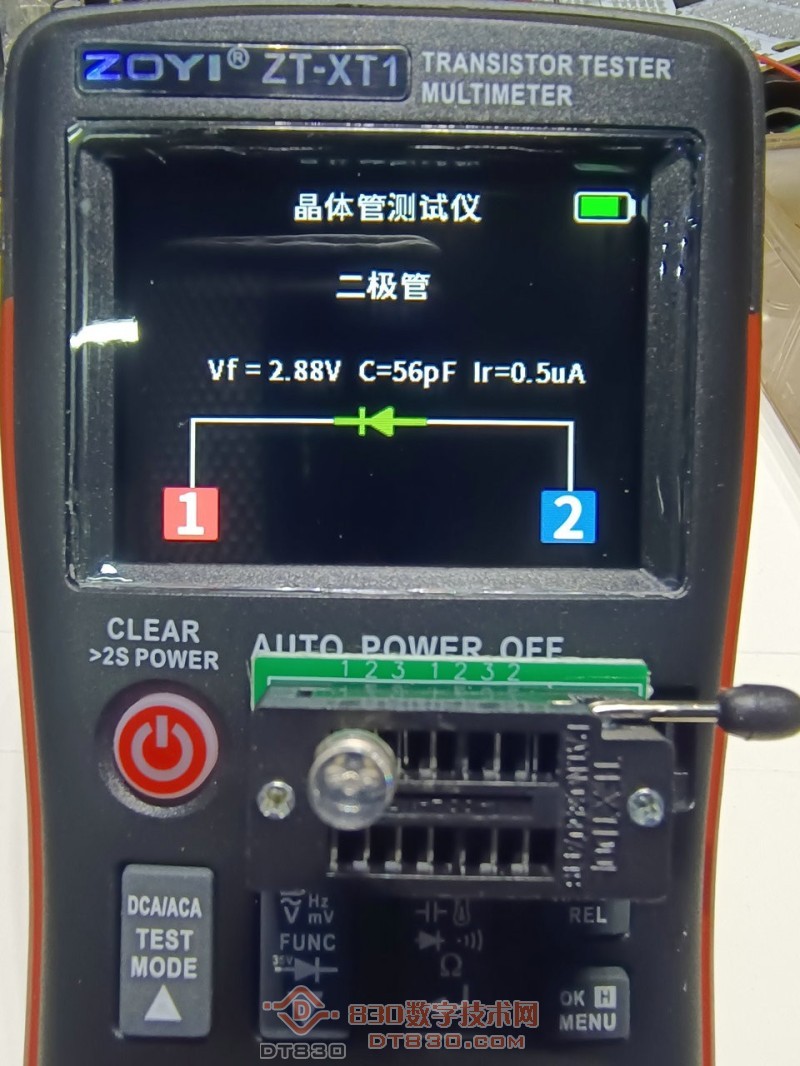

发光二极管。


在测试发光二极管的时候，会持续闪几下。

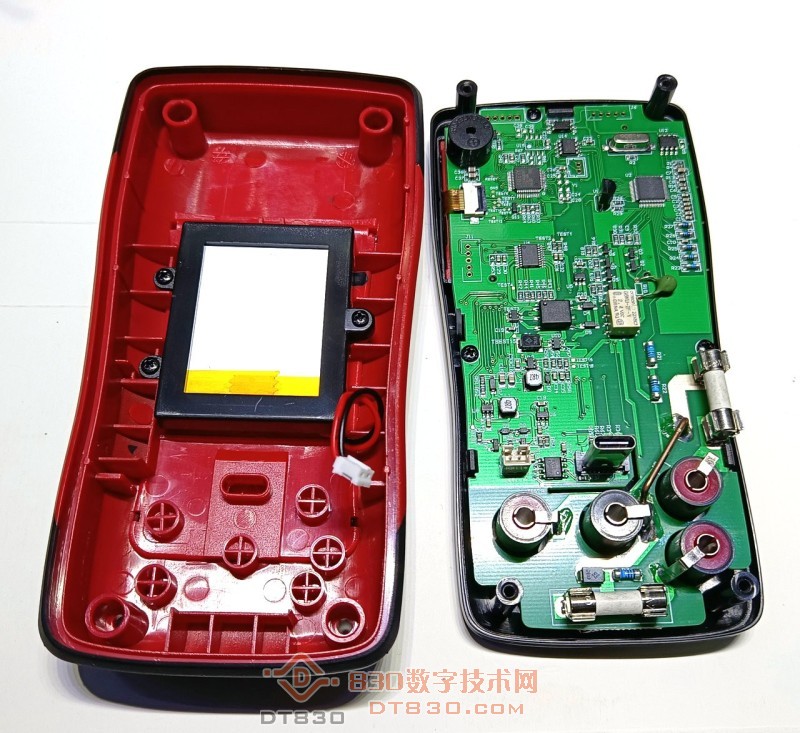

其他的等有空再玩，下面开拆！

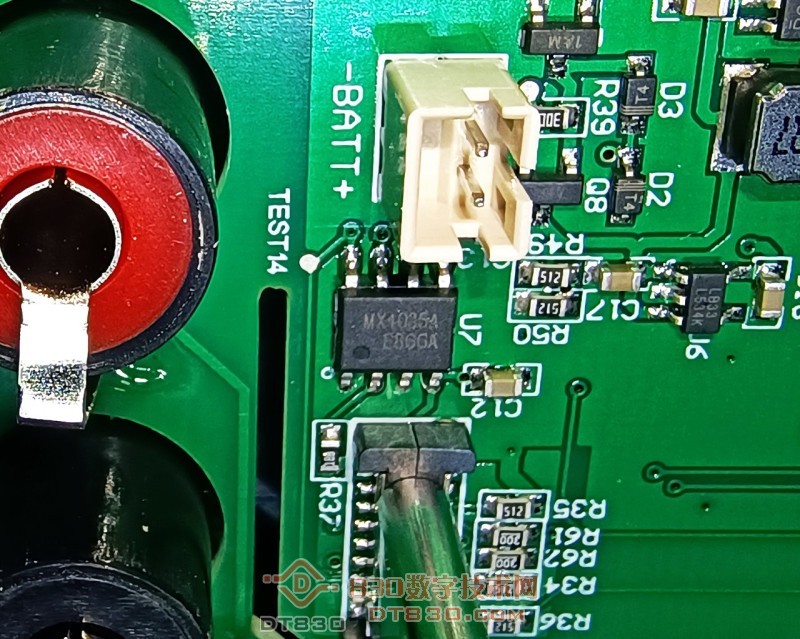

MX4036锂电池充电管理IC。

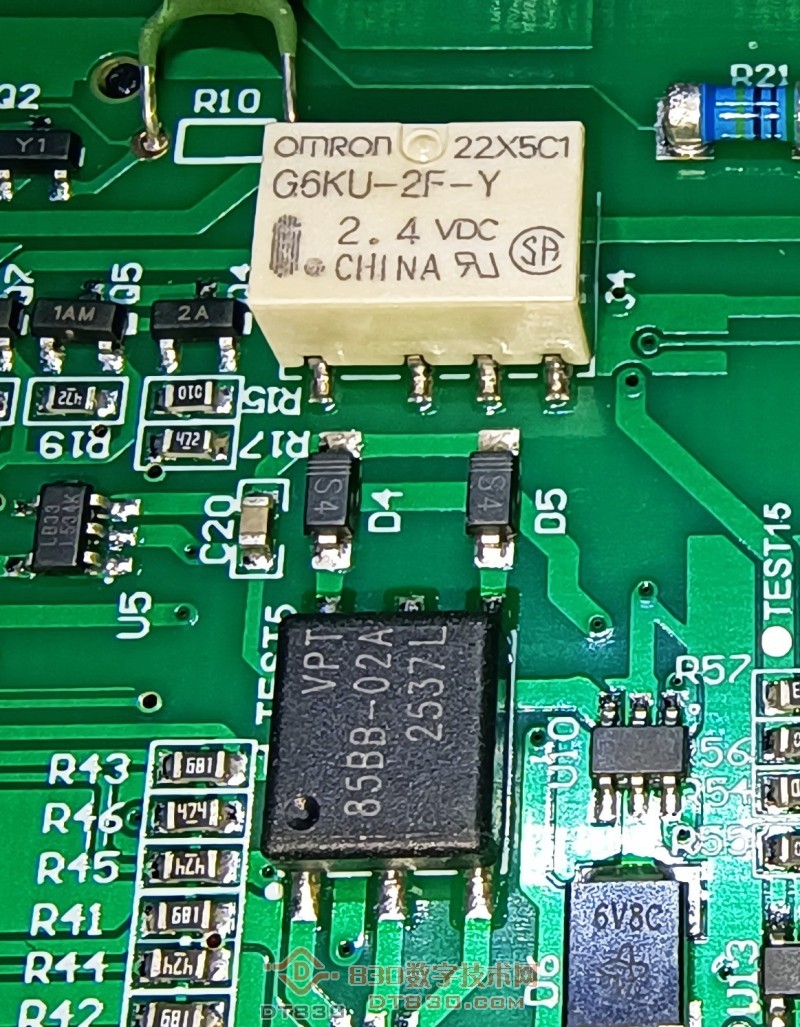

微型继电器和隔离推挽变压器。

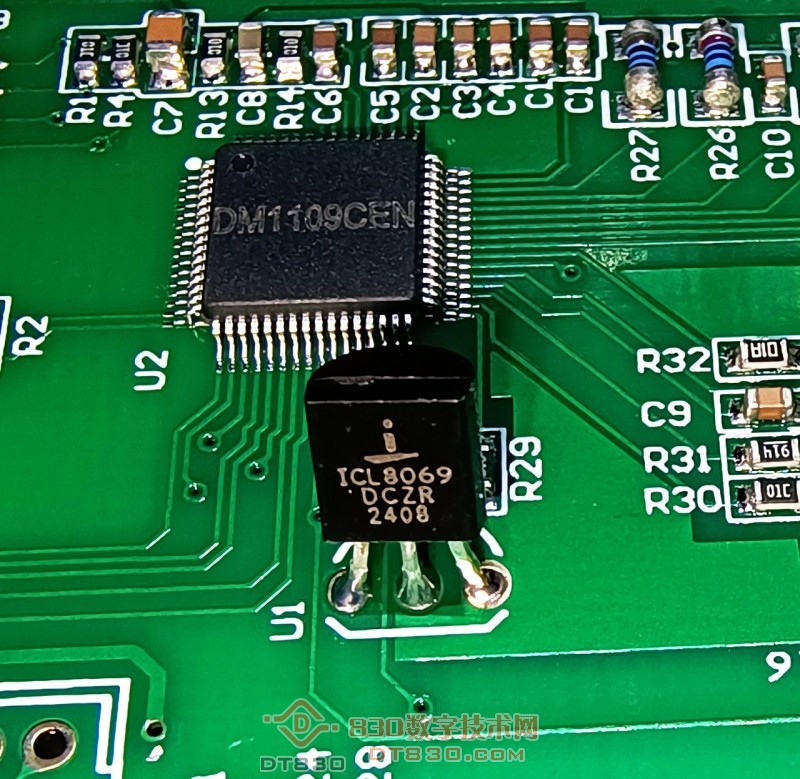

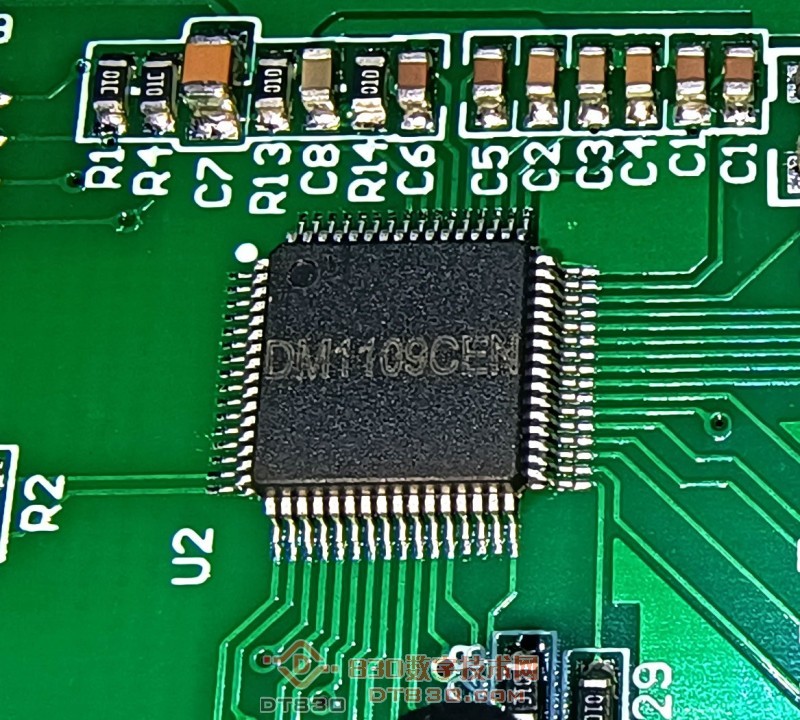

DM1109万用表主控。

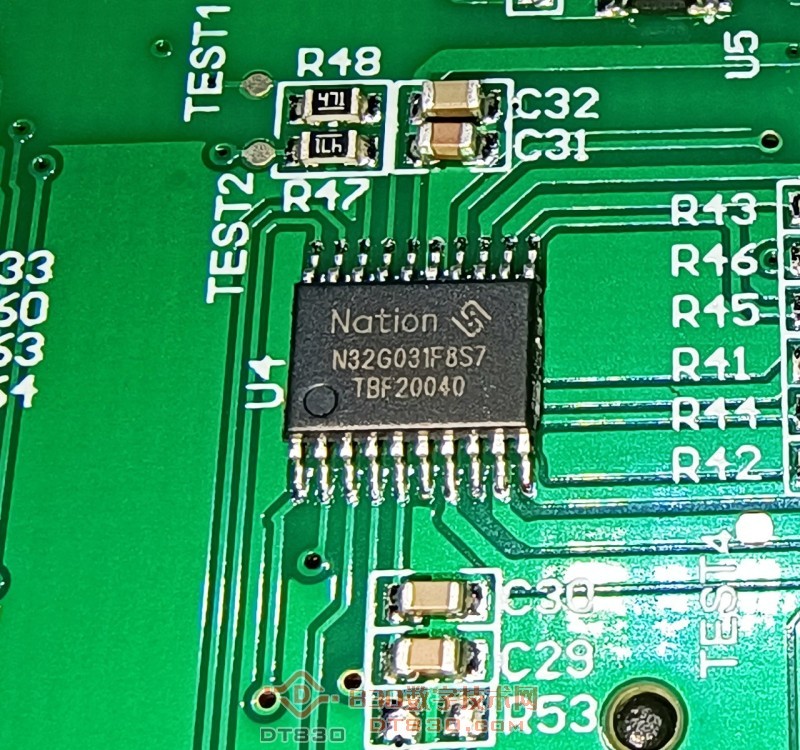

N32G031F8S7  单片机。

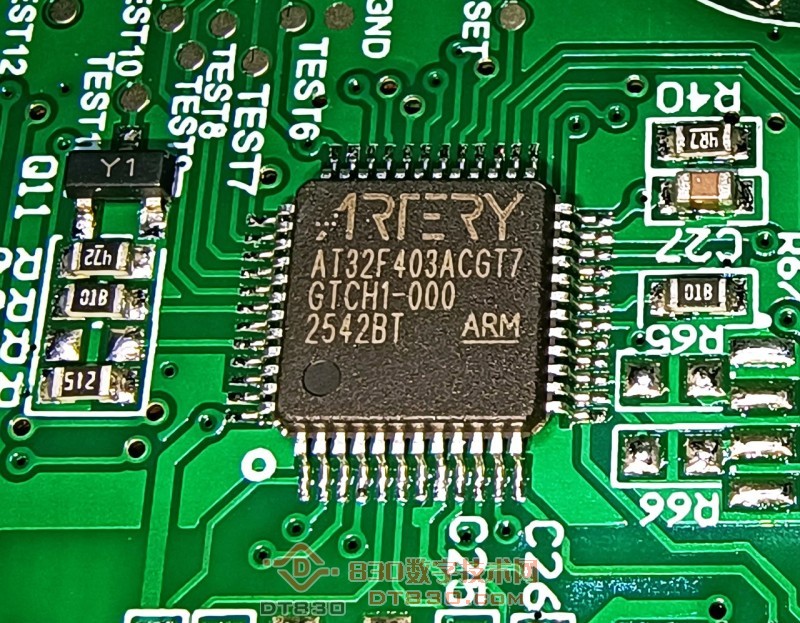

AT32F403 单片机。

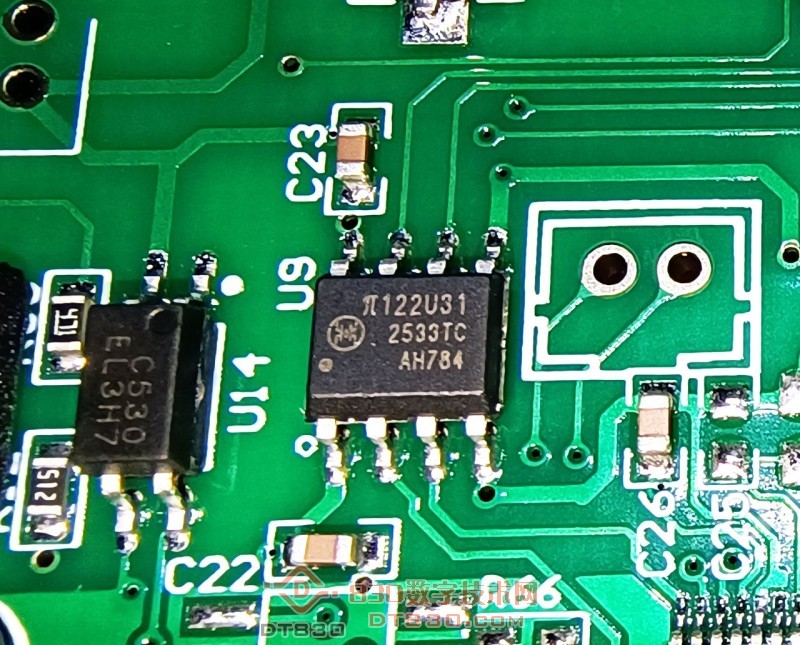

π122U31数字隔离器。

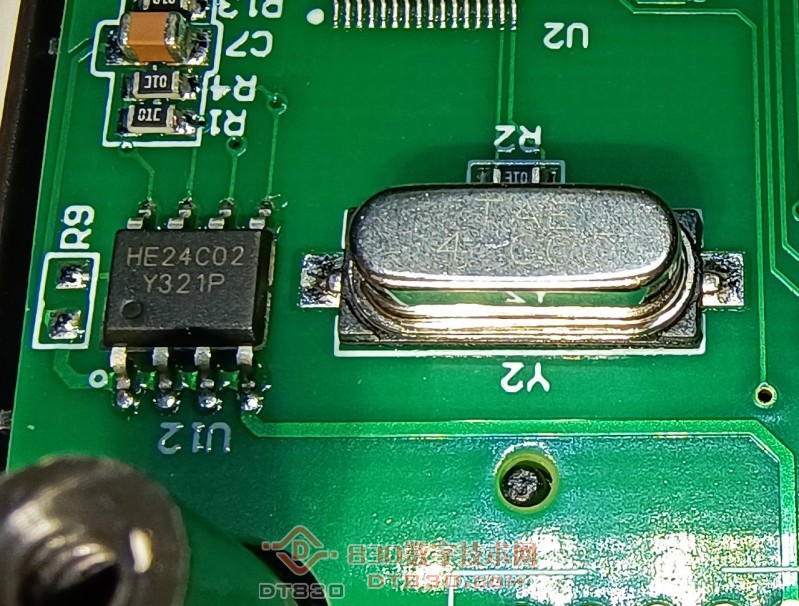

24C02和4M晶振。


ICL8069电压基准。

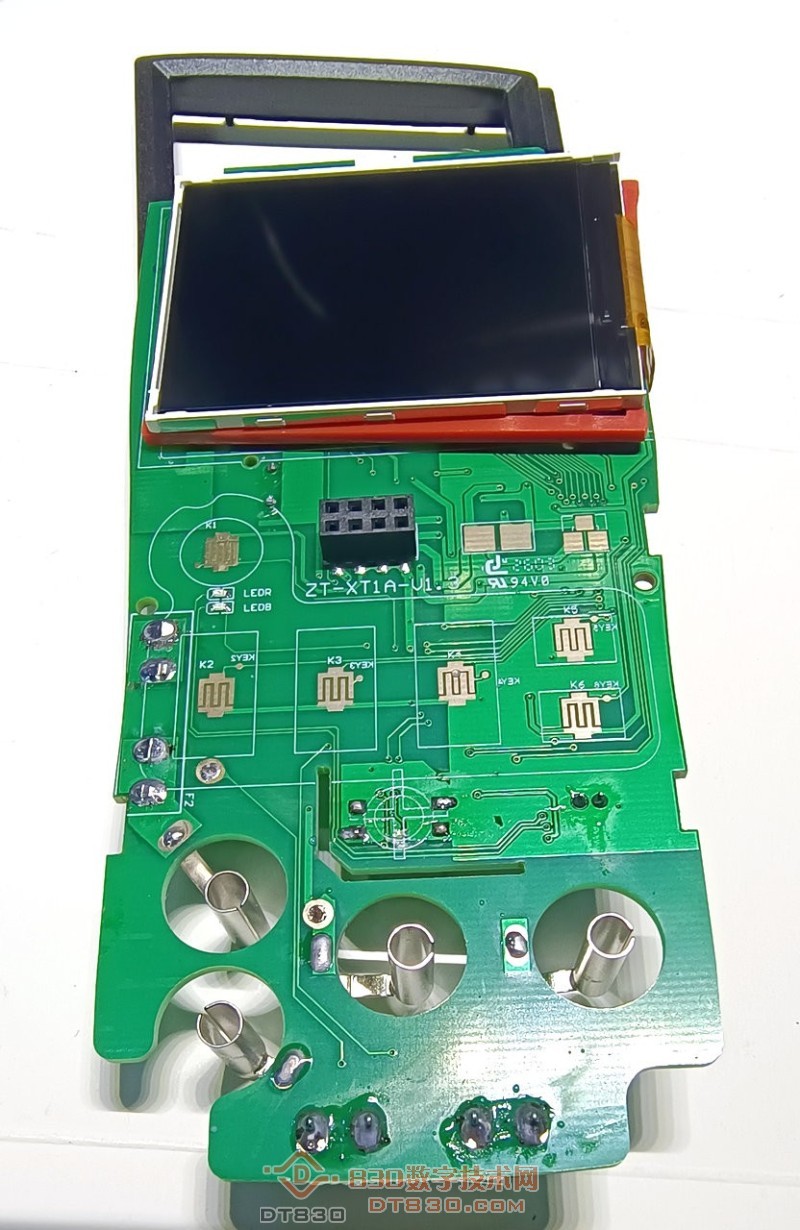

正面啥零件没有了。

俄罗斯的开源晶体管测试仪各种变体在国内发扬光大
