自制漏电检测仪

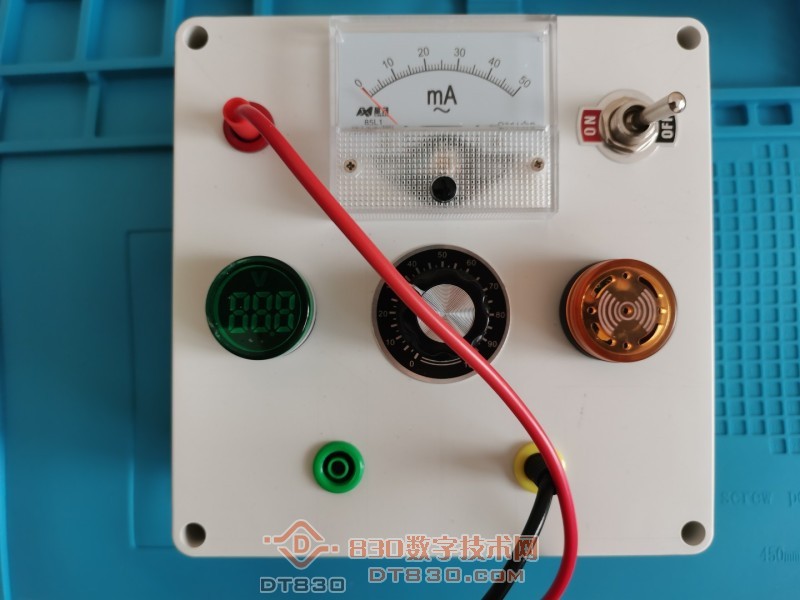

看抖音上有卖漏电检测仪的，干脆自己也做一个，配件有0.22uf安规电容，香蕉插座3，22K 5W绕线电位器1，交流50毫安电流表，电压表，蜂鸣器，开关一个，50/22MM开孔器，22宝塔钻头一个，用12的钻头开孔很容易跑偏，宝塔钻头开孔很好用。

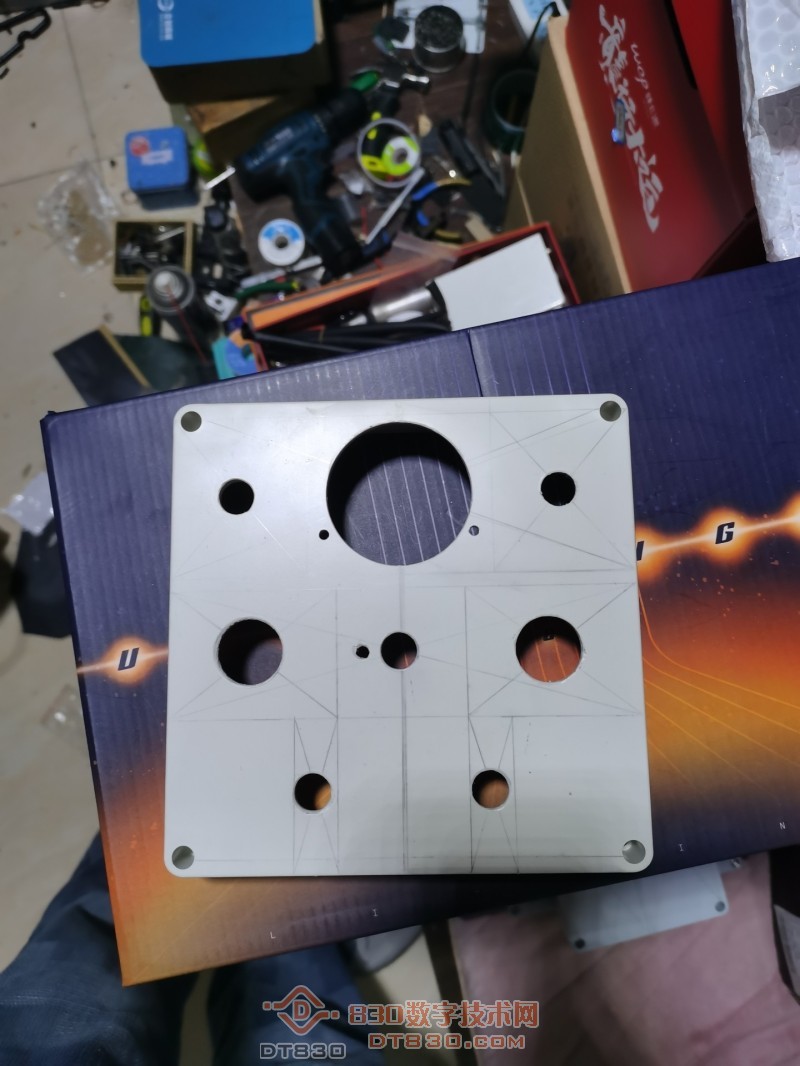

首先钻孔，量出电流表大小，然后用尺和铅笔画出来宽高，看我下面图痕迹，然后交叉线找出中心点，用一毫米钻头钻孔，最后用50MM开孔器打孔，剩下的以此类推

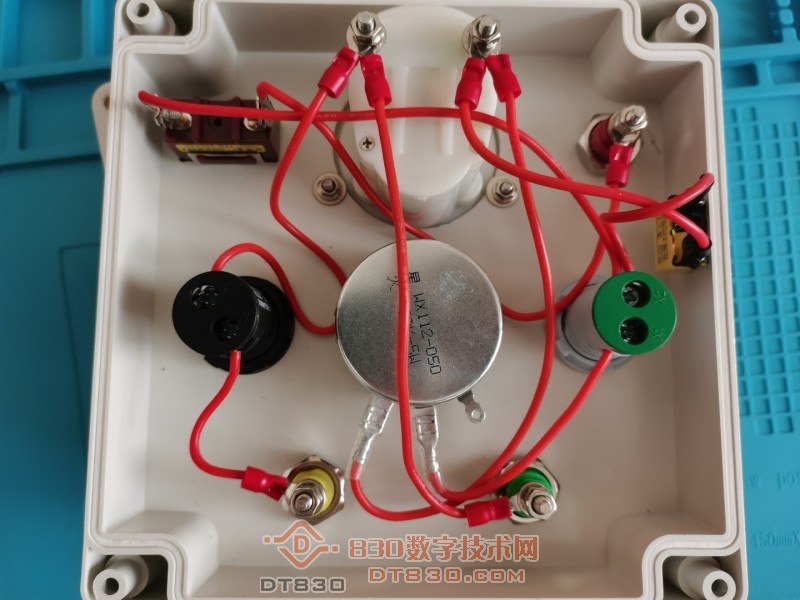

接线流程:漏电-红色香蕉插座-电压表-电位器-电流表-绿色香蕉插座
短路-红色香蕉插座-安规电容-电流表-蜂鸣器-黄色香蕉插座
其实没必要整这么大可以很小，我主要是以前买的160×160的防水盒。
下次再发一个缩小版的

测汽车漏电能用吗？

这个是交流的

勇闯沙滩 发表于 2026-4-8 10:45
测汽车漏电能用吗？

这个是测交流电的

现在有防水盒能做很多东西，好多卖家也可以带开孔，钮子开关选的不错，操作档位感强烈，顺时针转90度是不是好点，纯个人想法

lizuolong618 发表于 2026-4-8 20:23
现在有防水盒能做很多东西，好多卖家也可以带开孔，钮子开关选的不错，操作档位感强烈，顺时针转90度是不是 ...

里面有很大一个直角螺丝位，只能横放

利用防水盒做的外壳，实用。

房有亮 发表于 2026-4-8 23:38
里面有很大一个直角螺丝位，只能横放

看到图片的结构了，原来如此

这是什么原理？
