众仪ZT706S示波表拆解。

五一之前就收到了。由于五一一直忙着出去嗨，所以到今天才拆箱

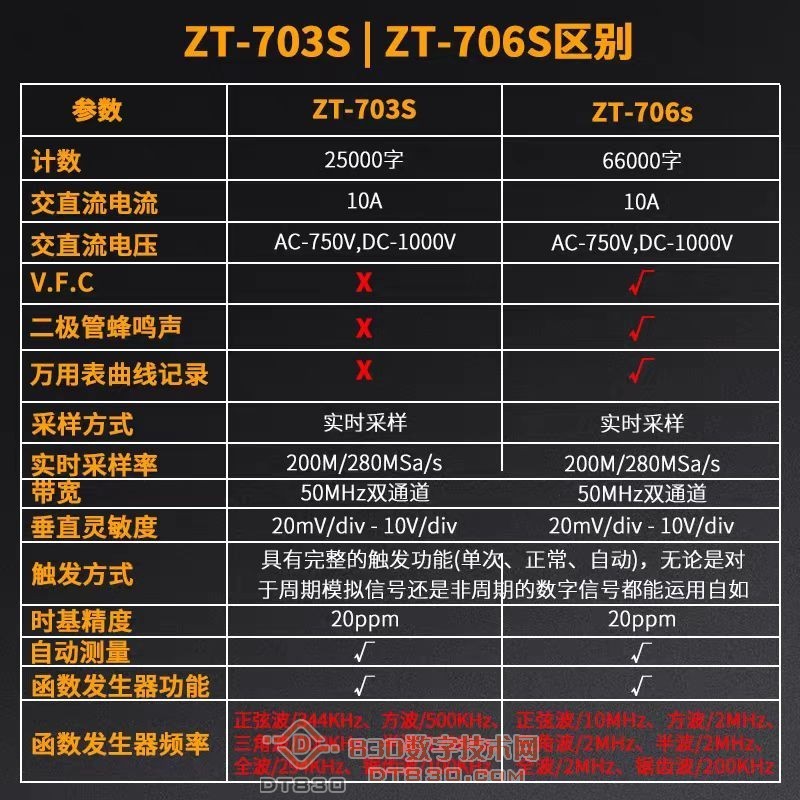

703S和706S的区别。

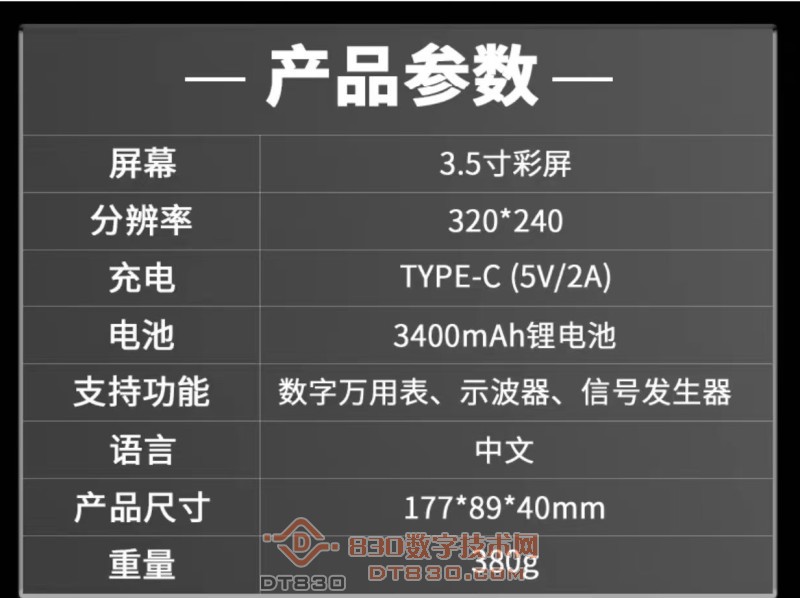

706S基本参数。

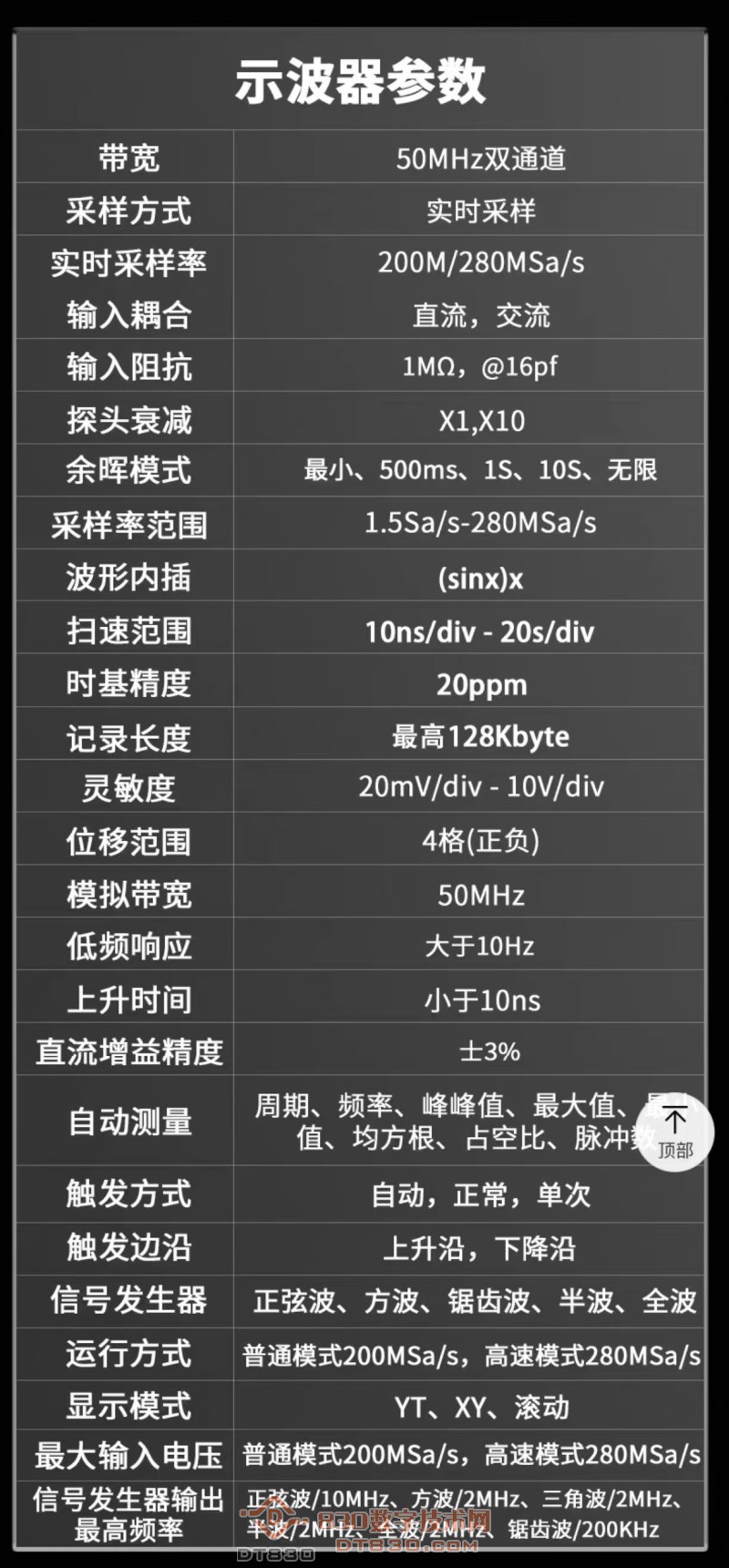

示波器参数。

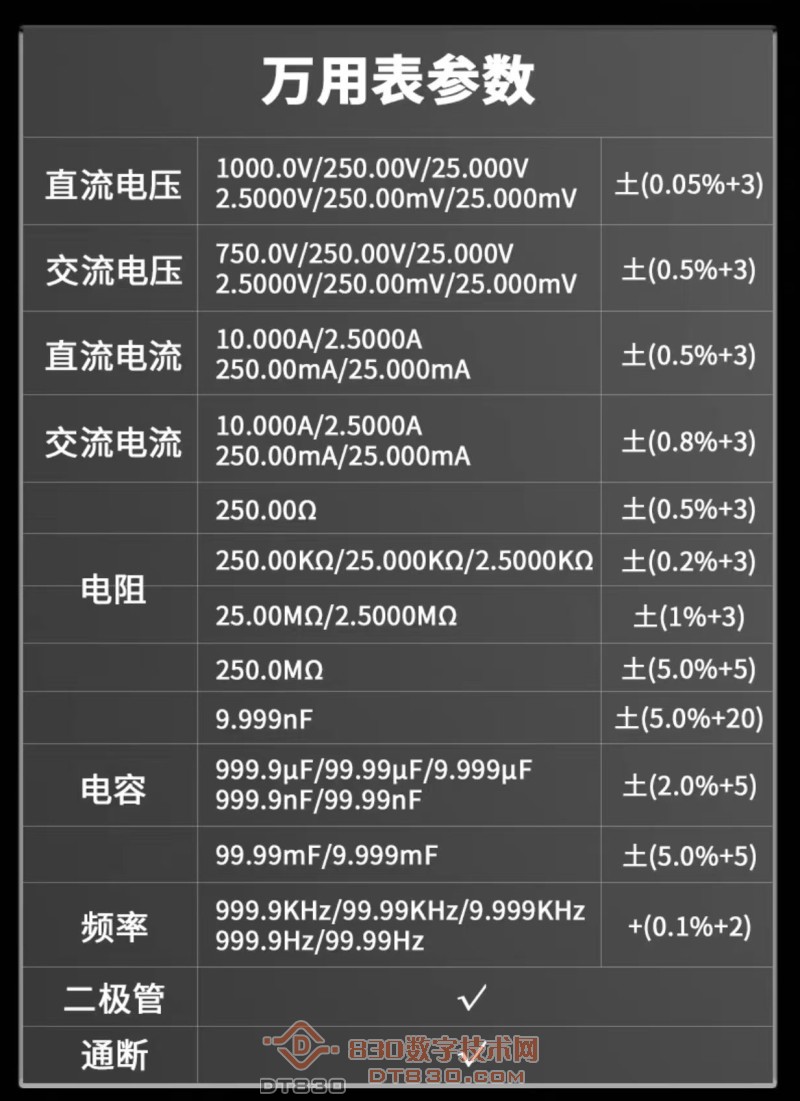

万用表参数。

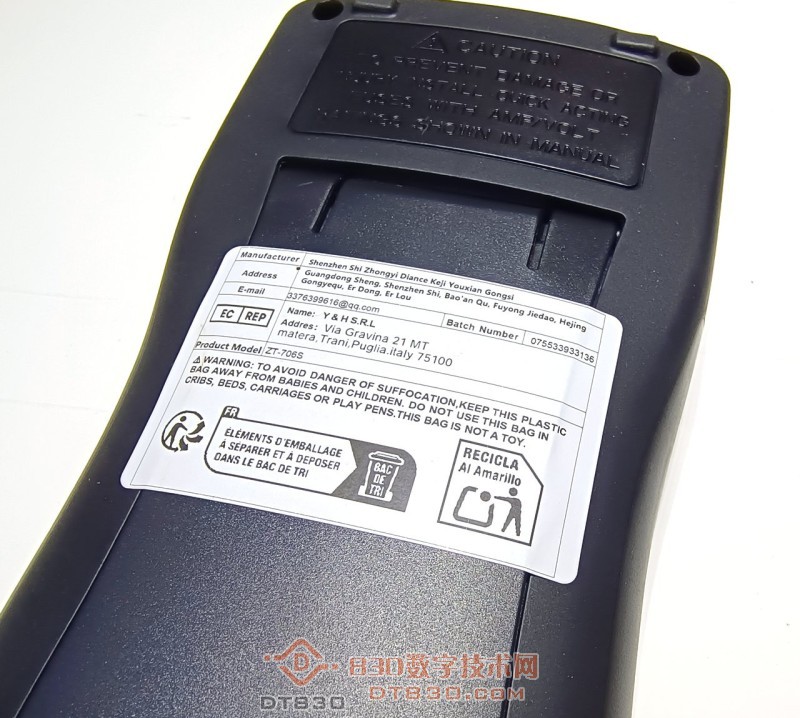

出口版？

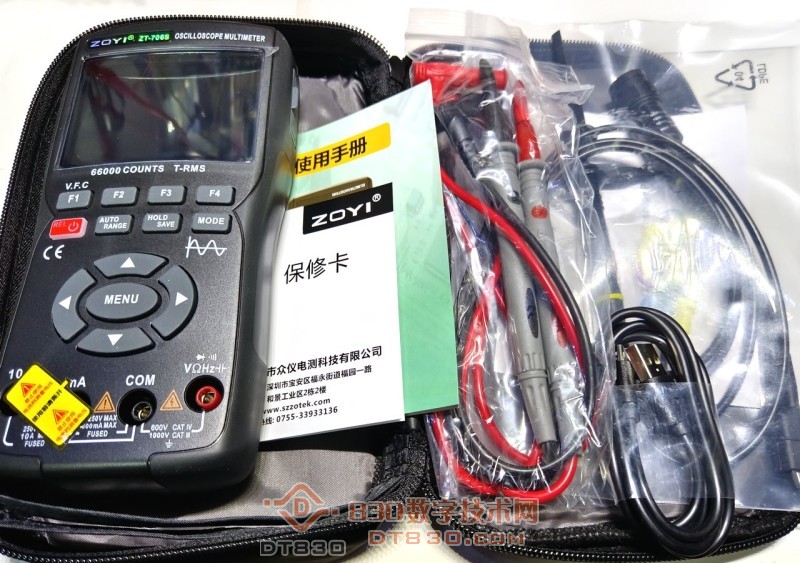

全套配件。

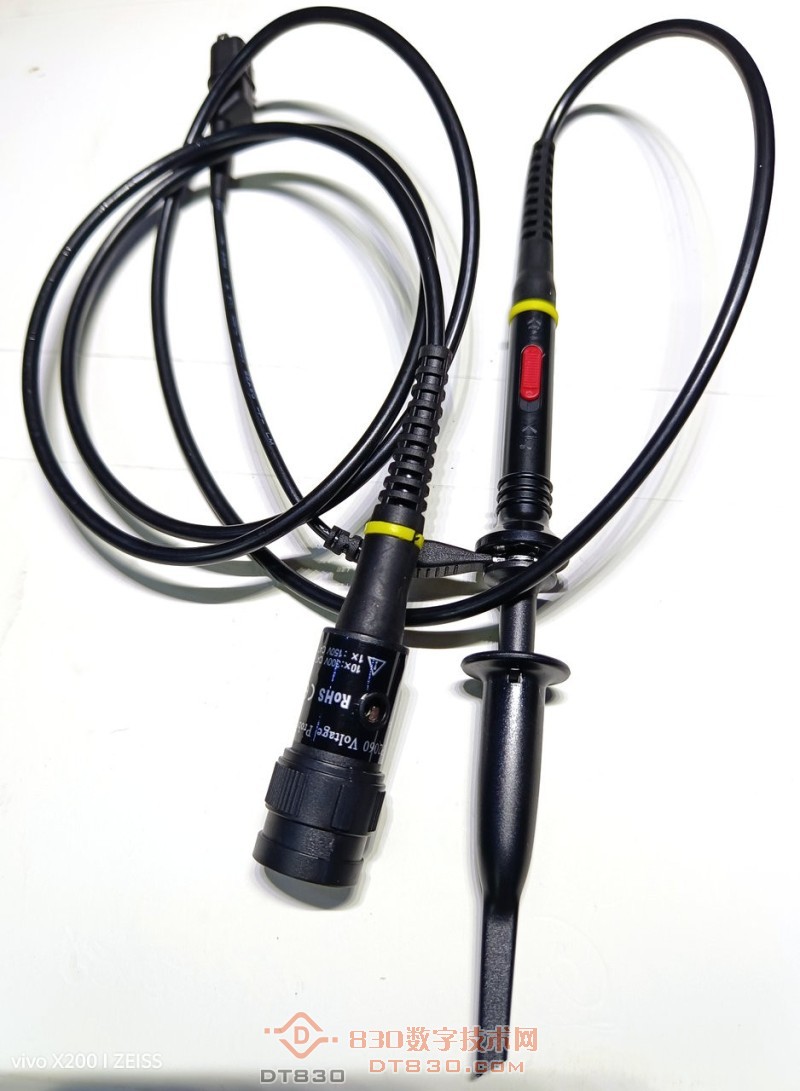

探头。

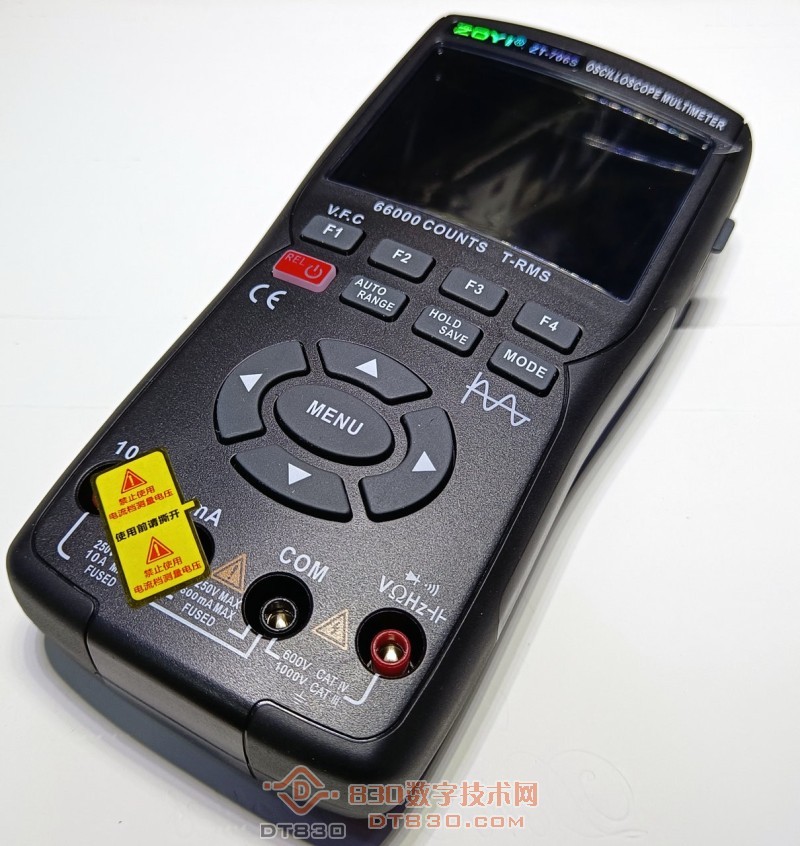

配色改成了全黑色。比703略高级了一丢丢~~~


到处贴？

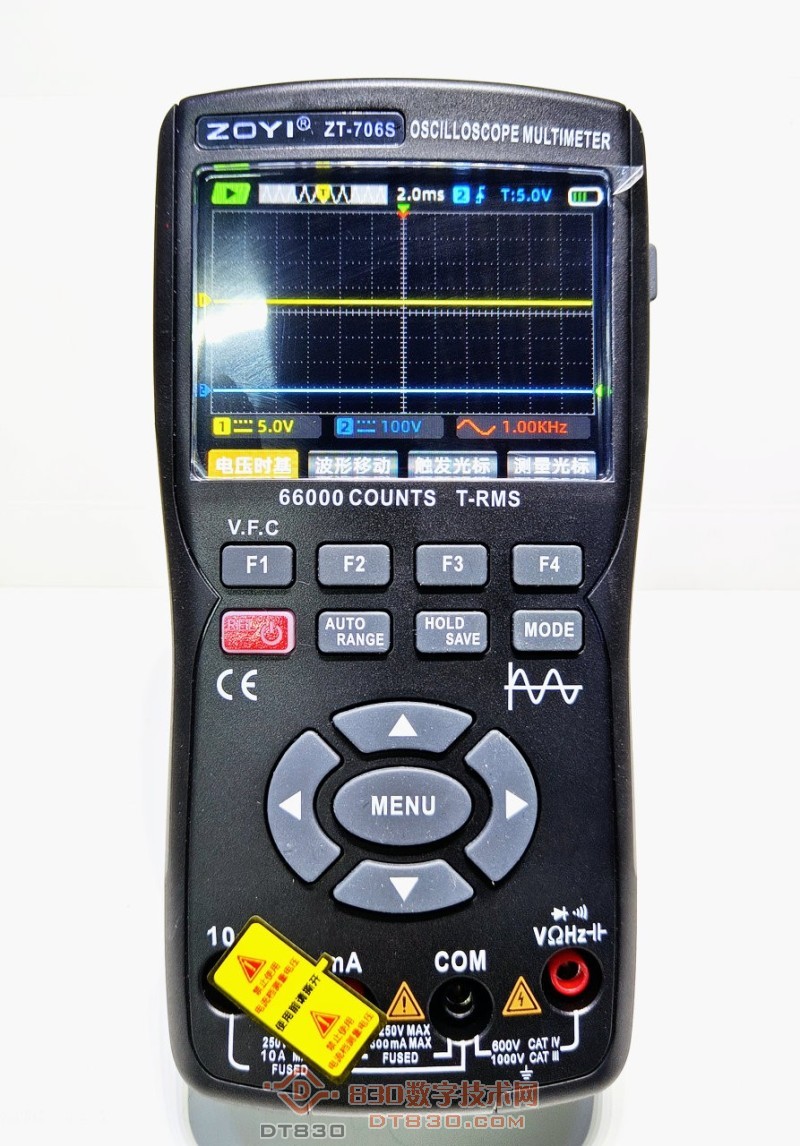

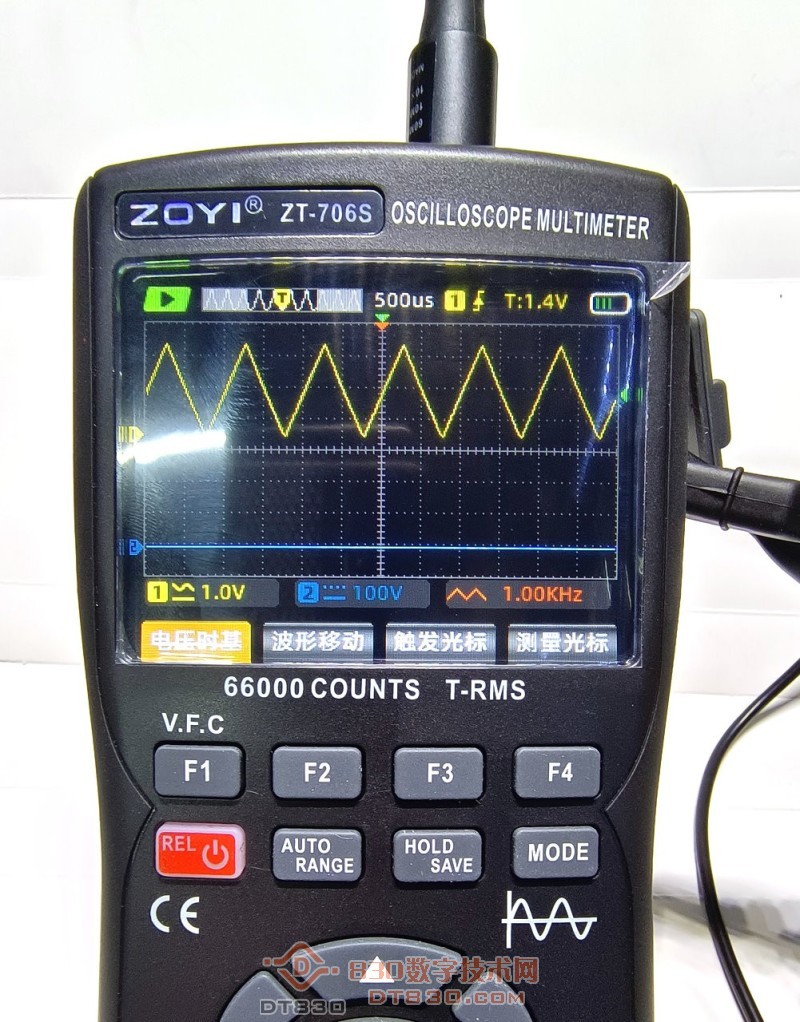

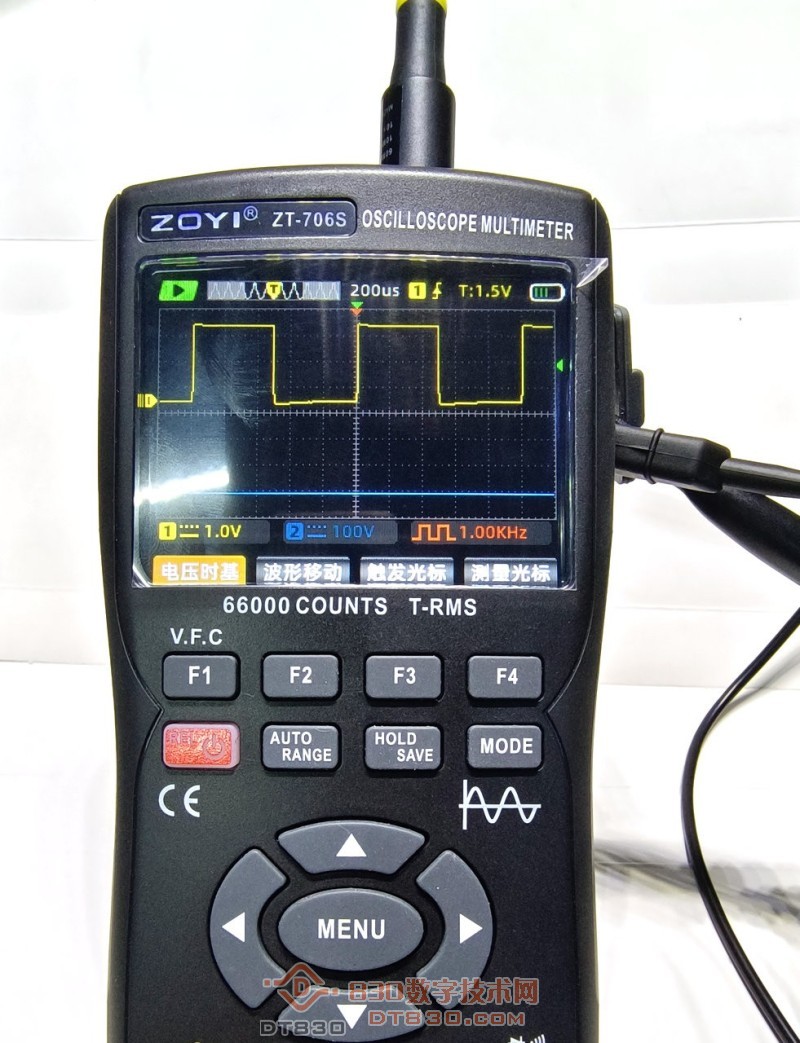

示波器界面。

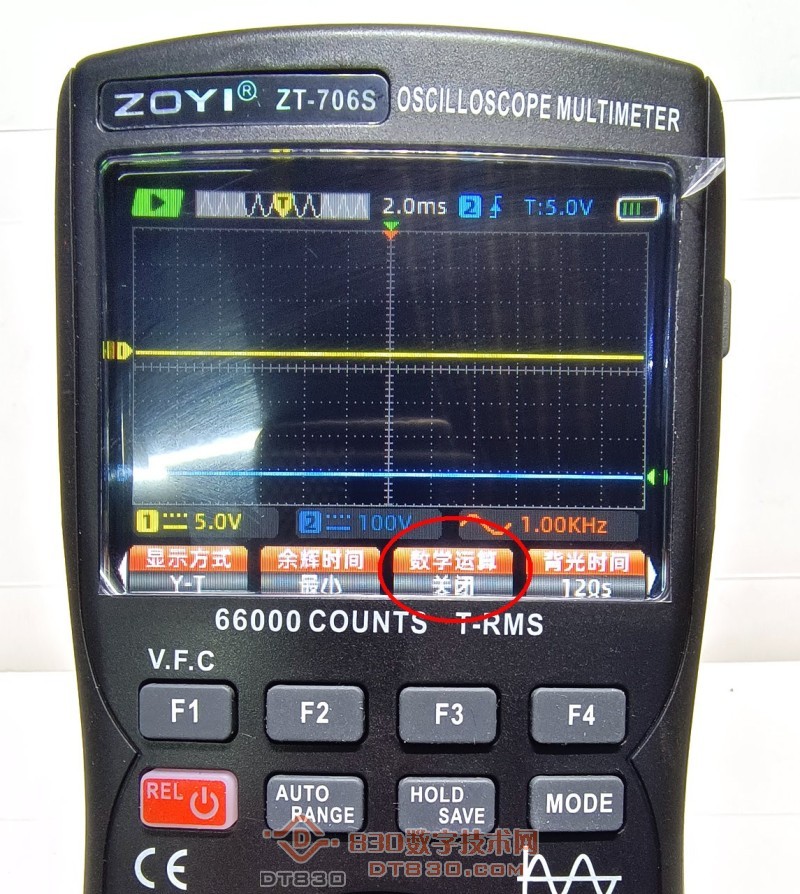

多了个数学运算？

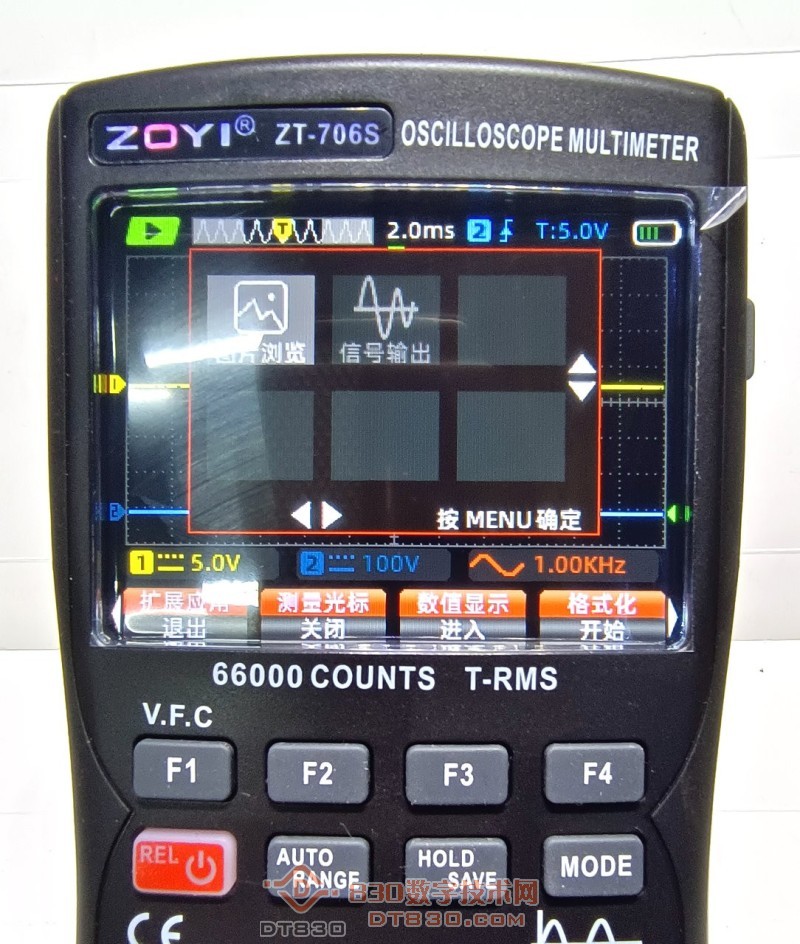

扩展应用这么多空位，难道后期还能更新出其他功能？

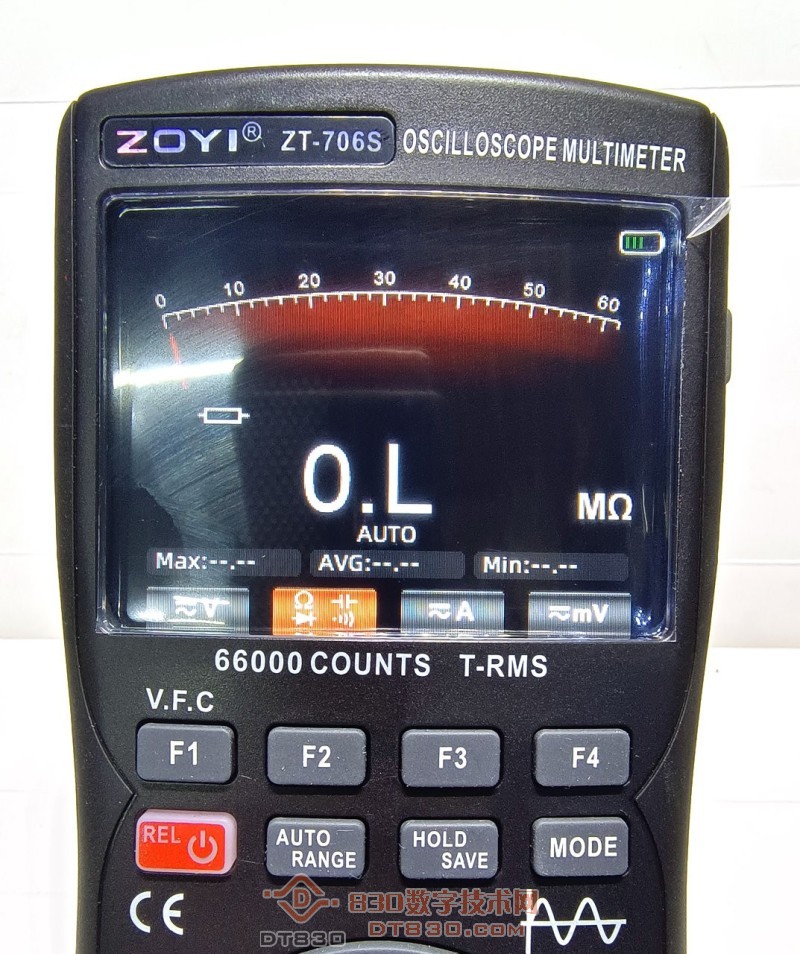

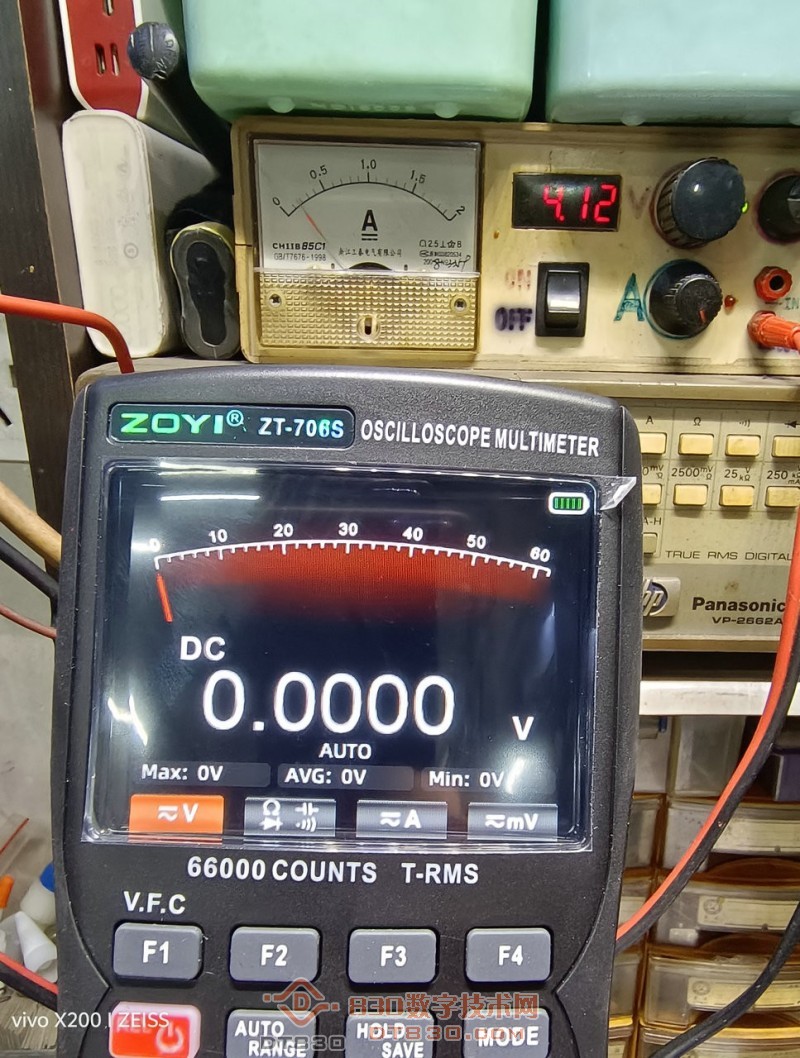

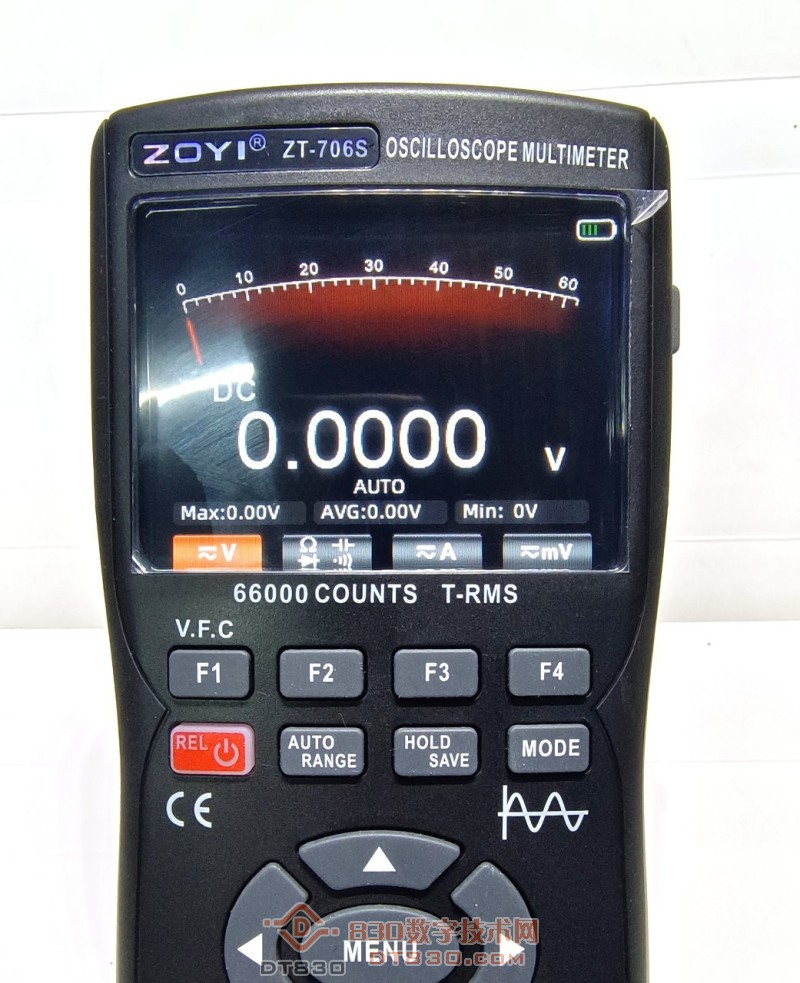

万用表界面。

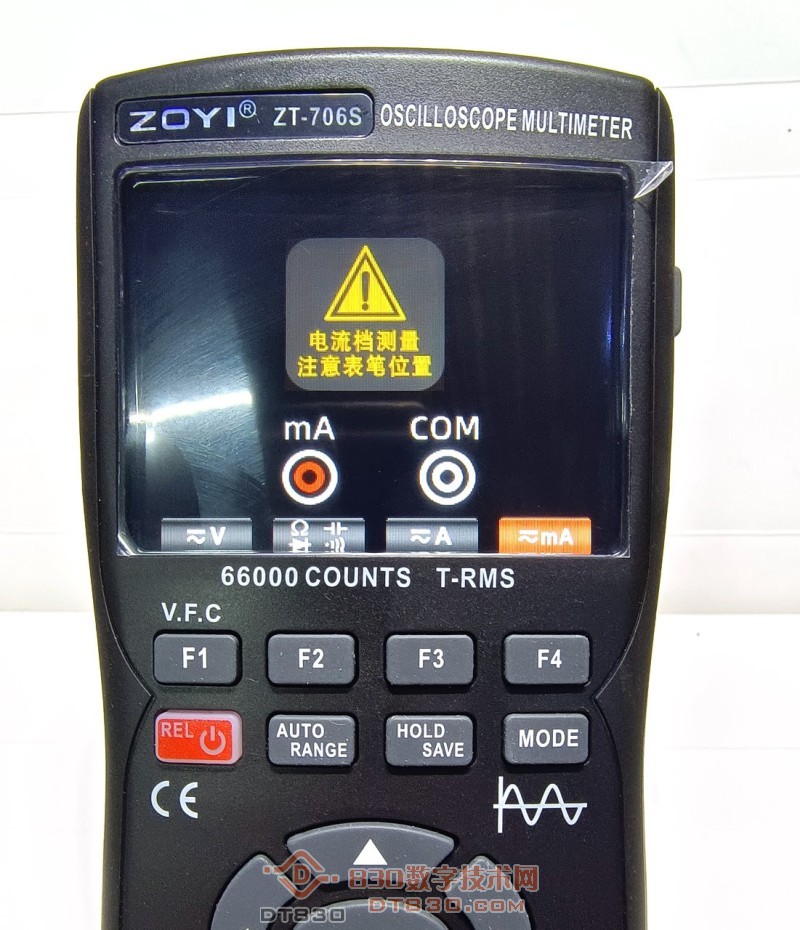

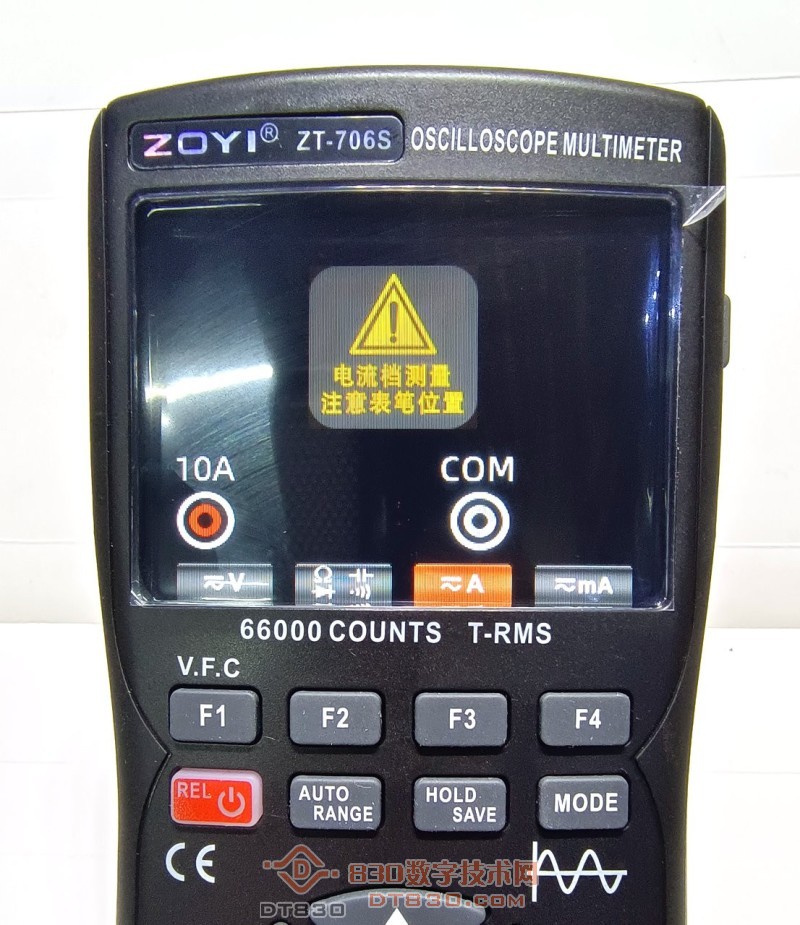

切换到电流档屏幕会提示表笔插孔位置。防止放炮

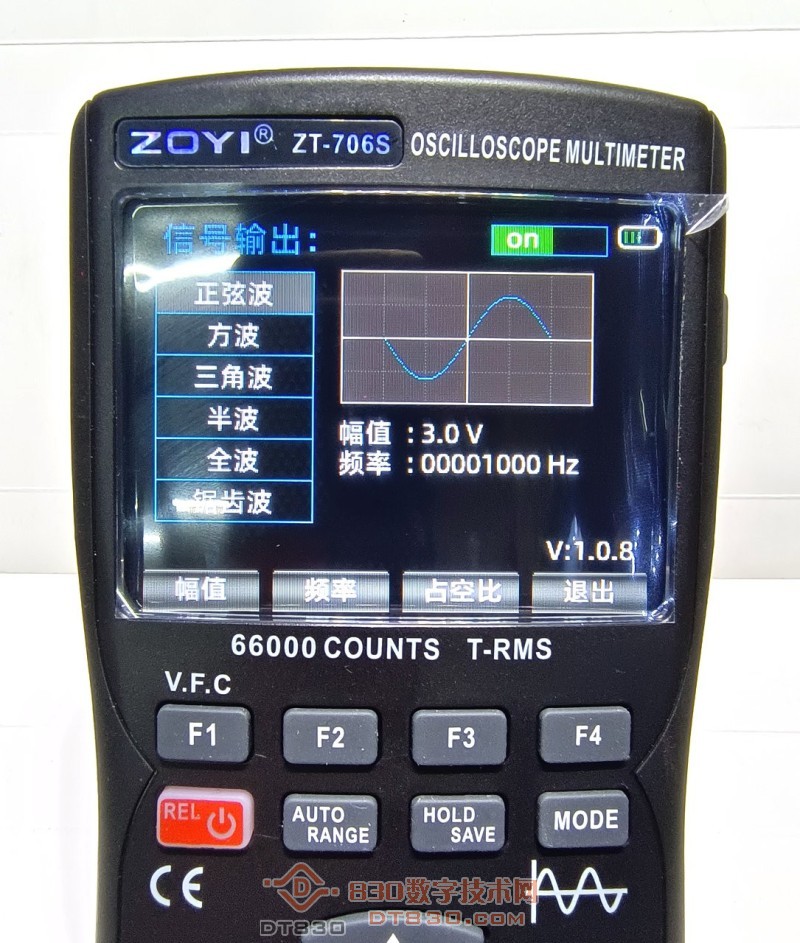

信号输出共6种波形。

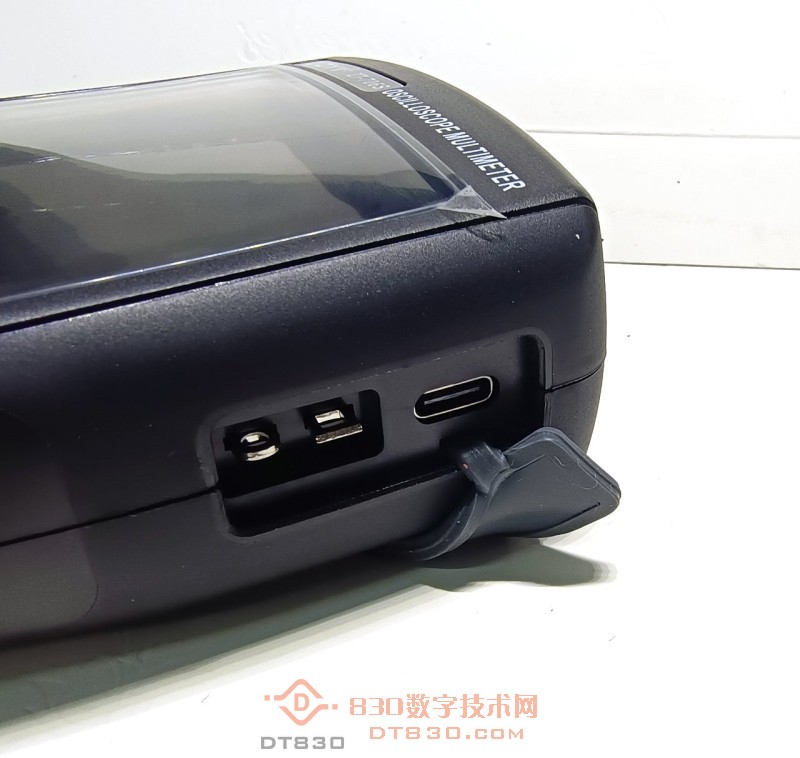

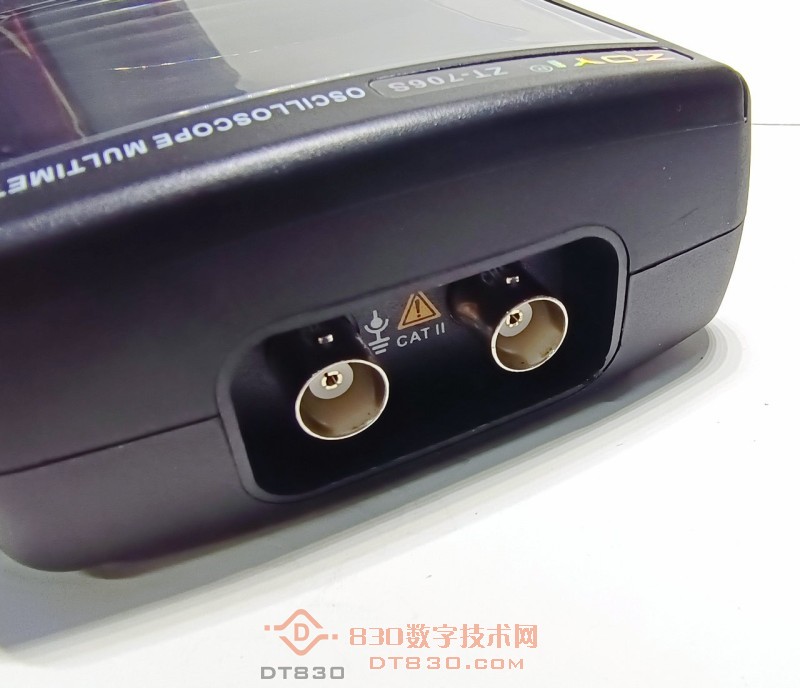

信号输出端子和TPYE-C口。

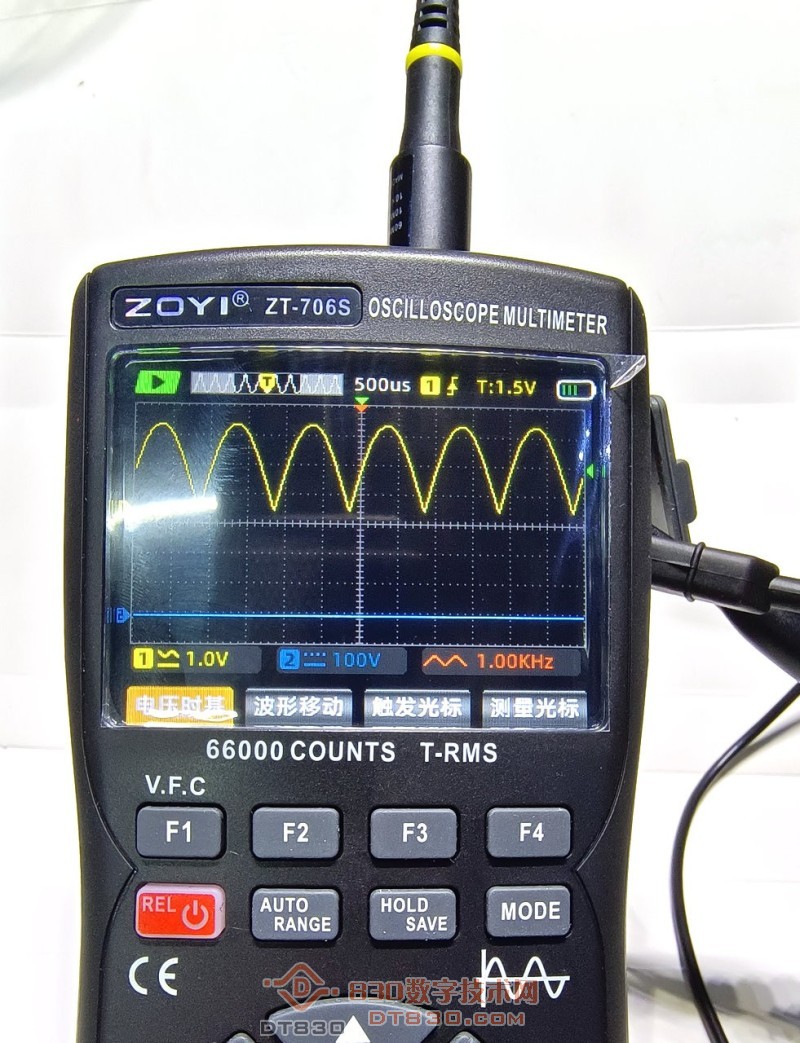

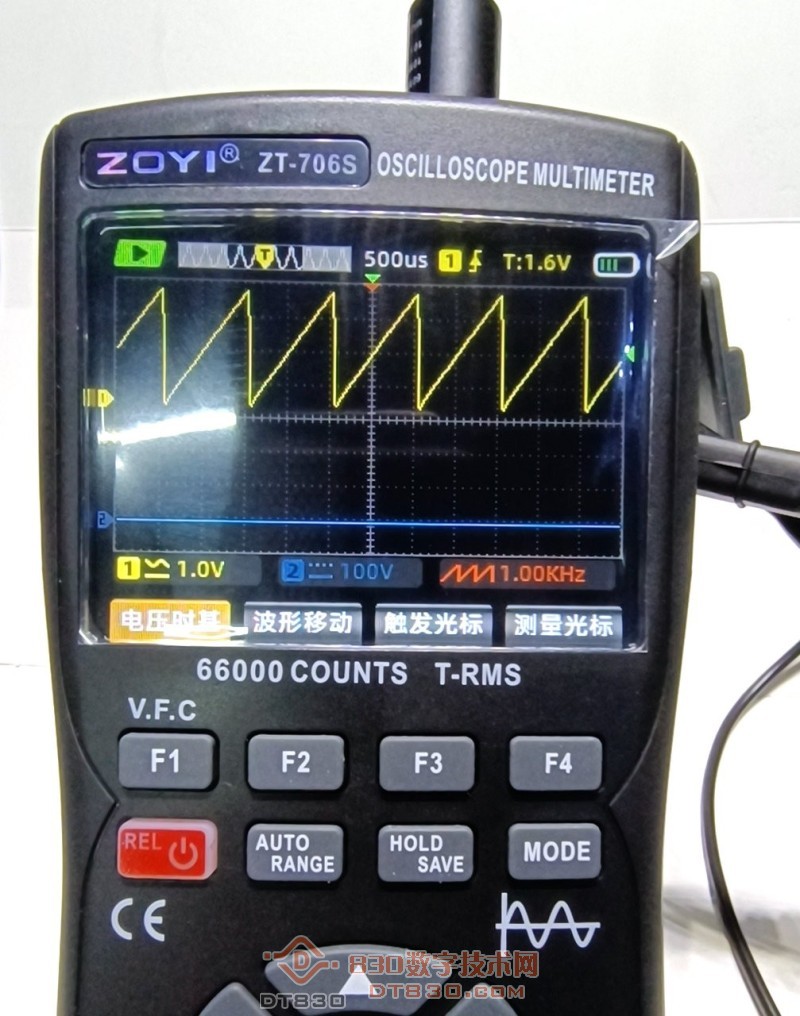

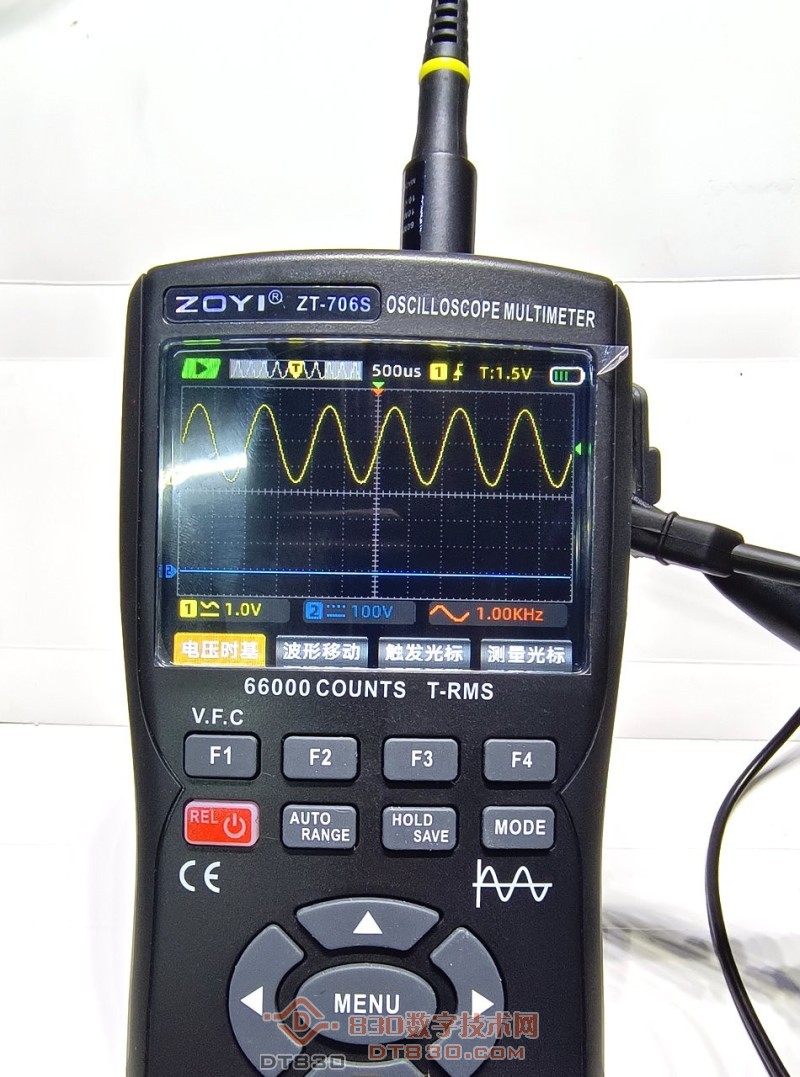

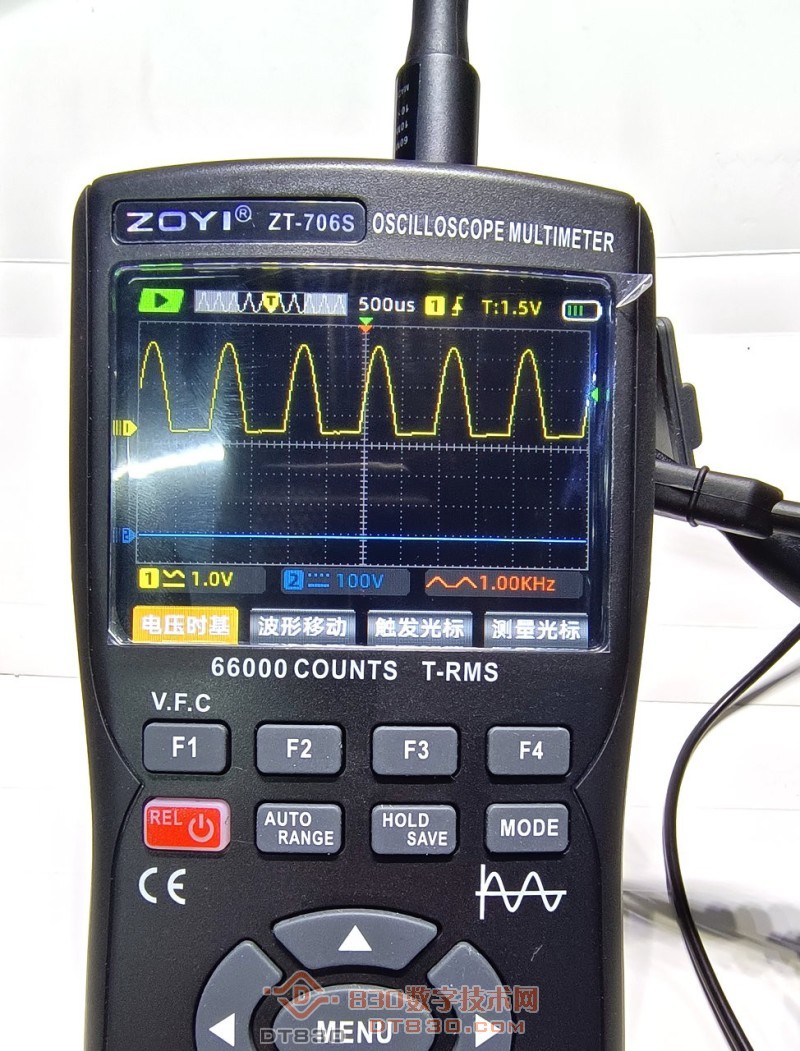

自己测自己的输出。

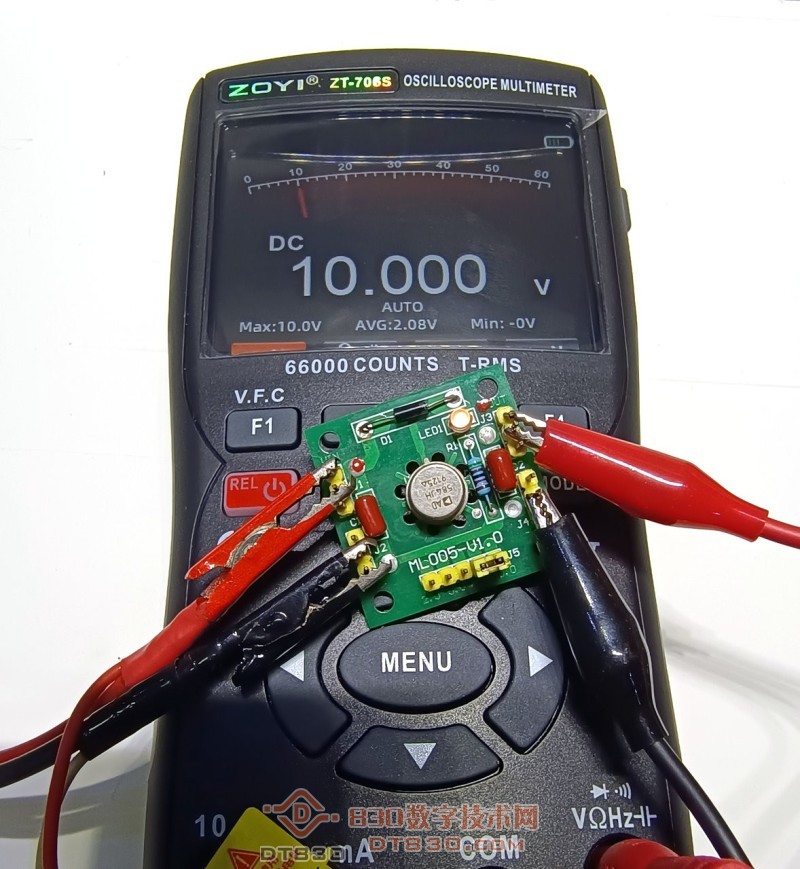

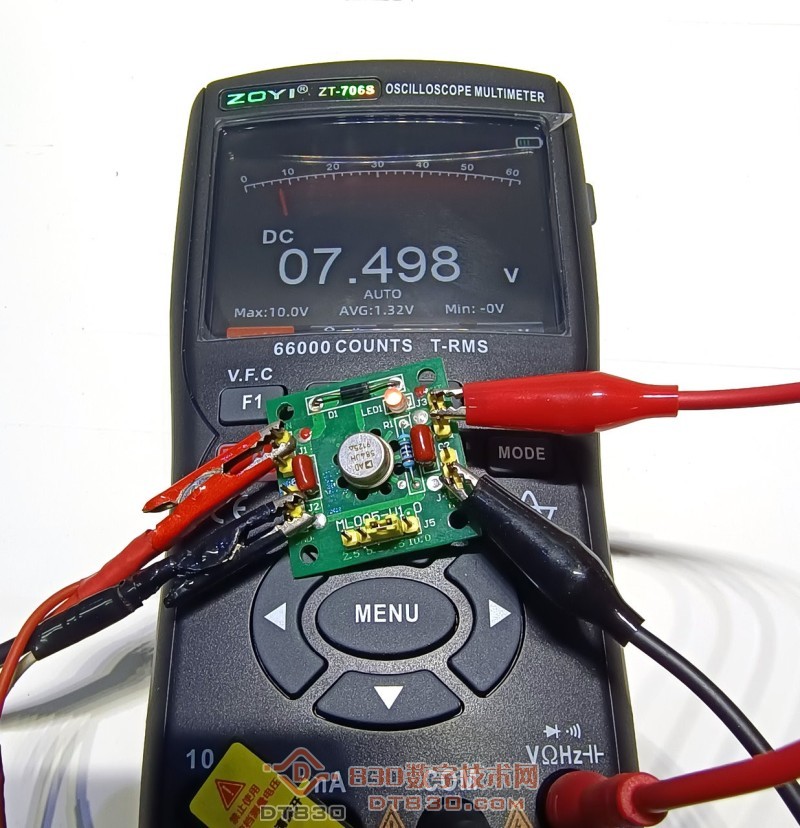

万用表部分测试。

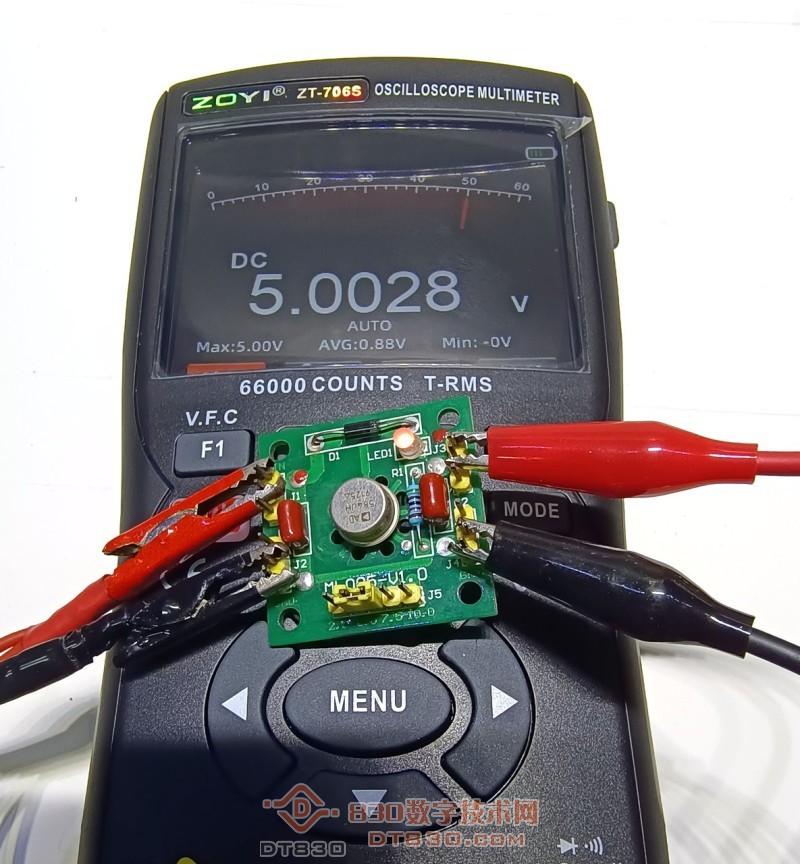

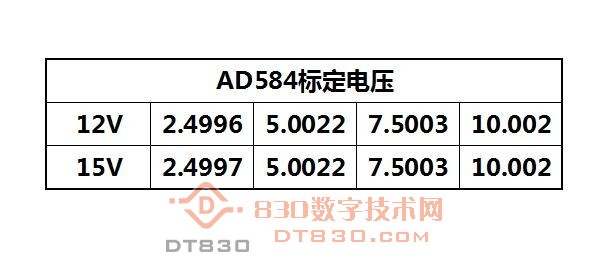

AD584标定表如下。

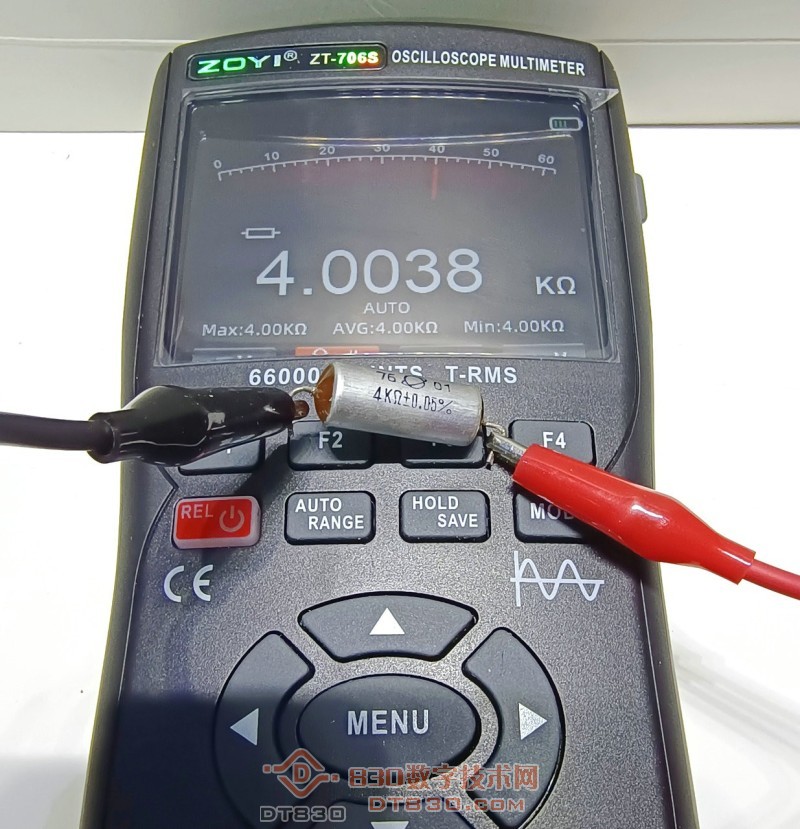

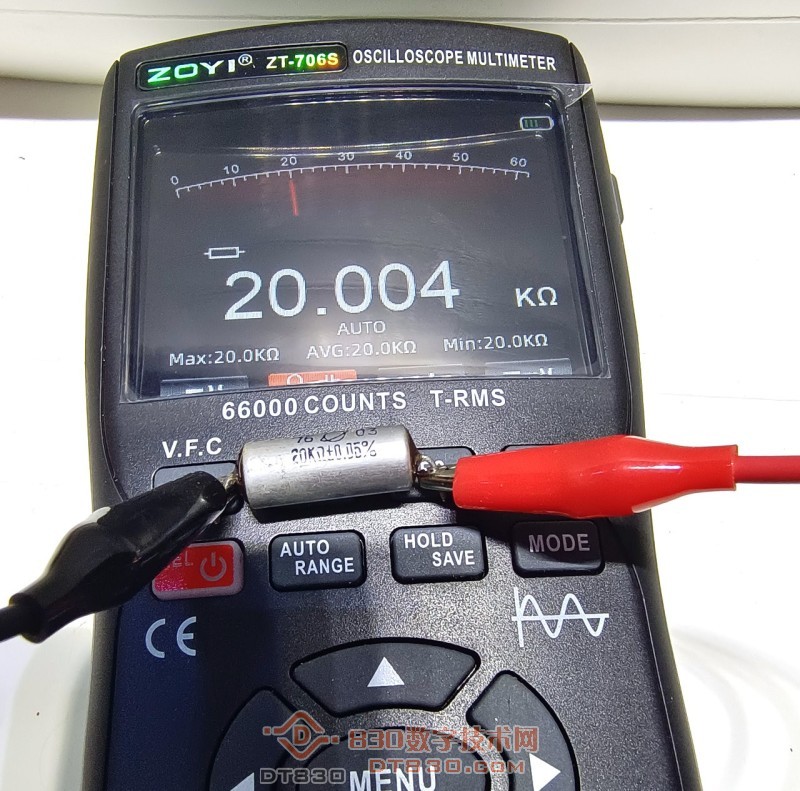

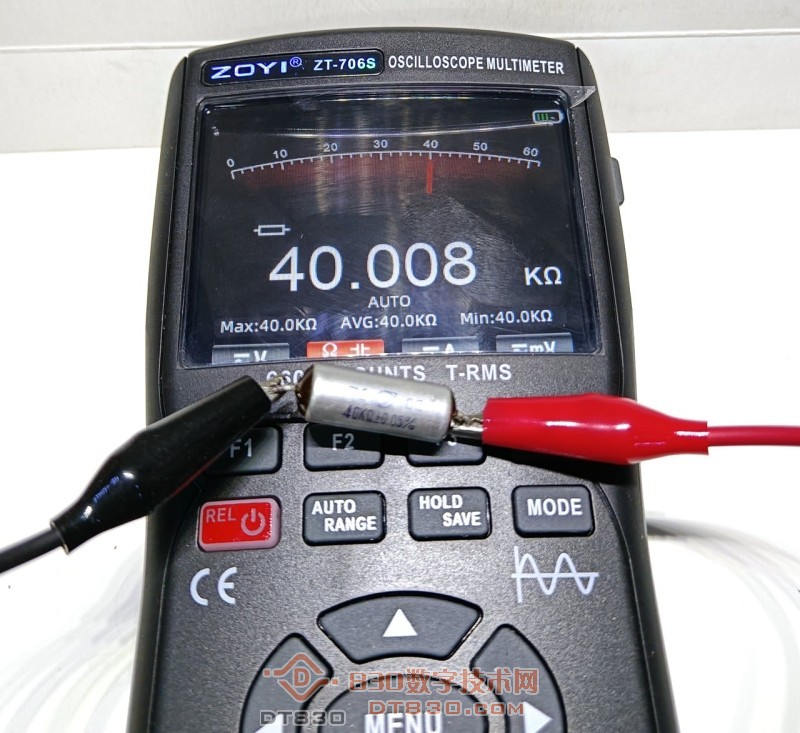

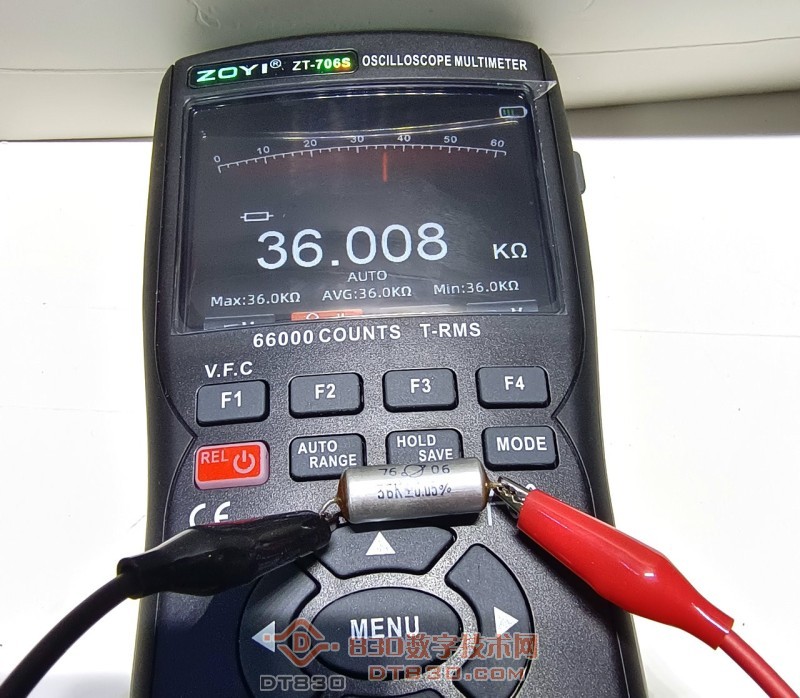

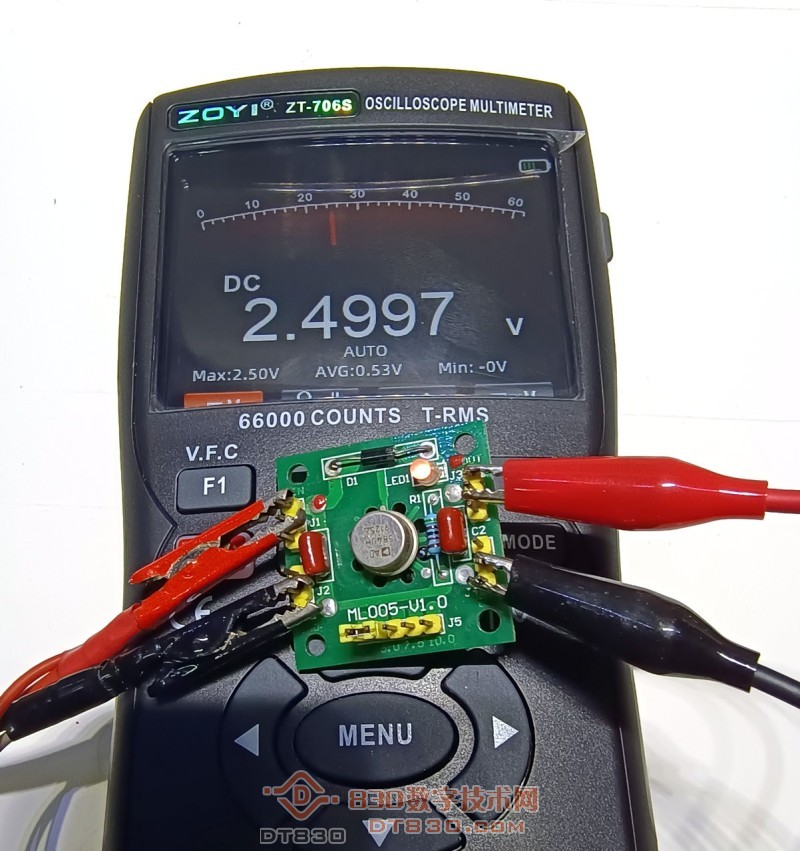

0.05%精度电阻测试。

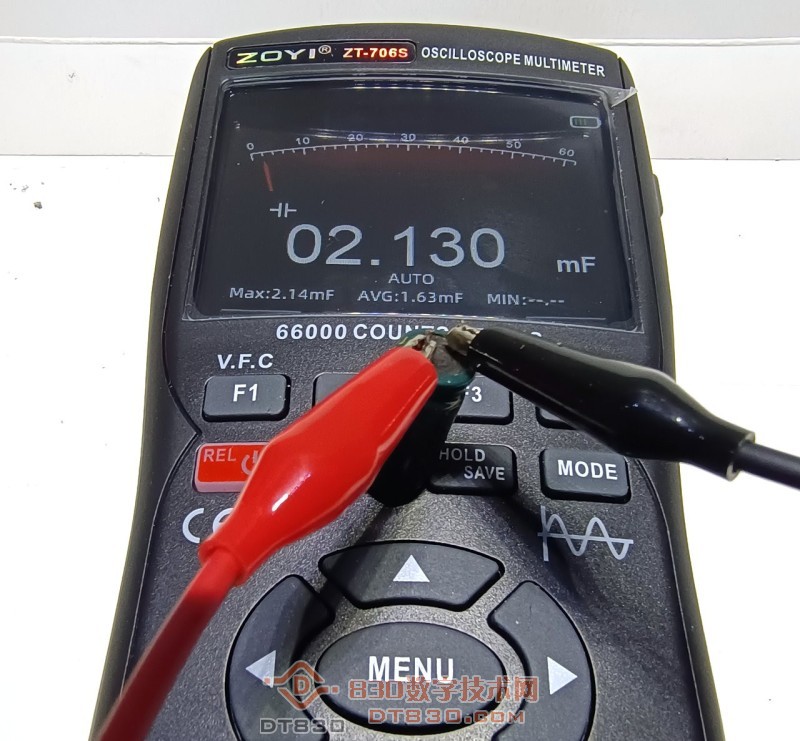

测量大电容的速度还是那么慢。。。




开始拆解。。。

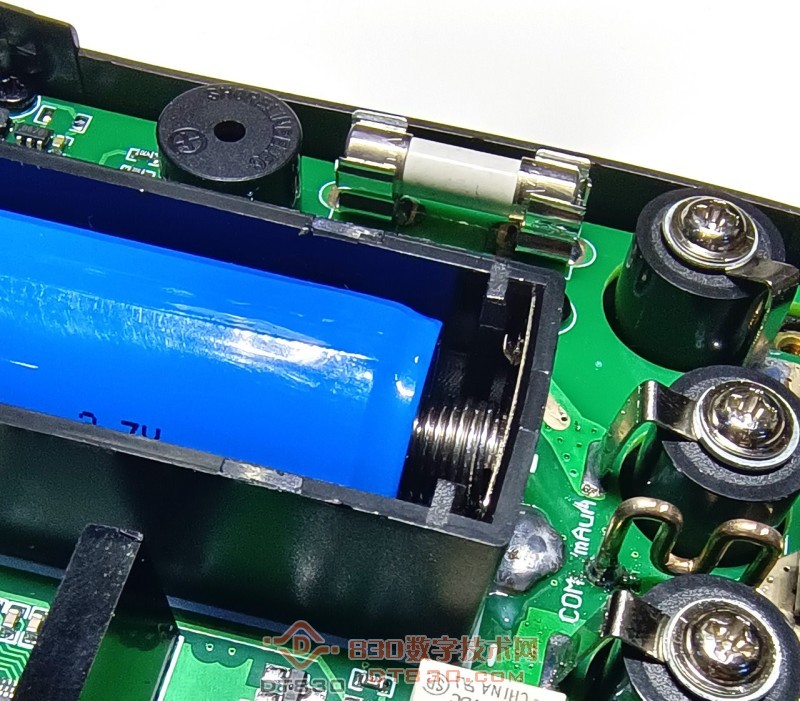

还是这弹簧。。。想用指甲扣电池，指甲都容易受伤。。。

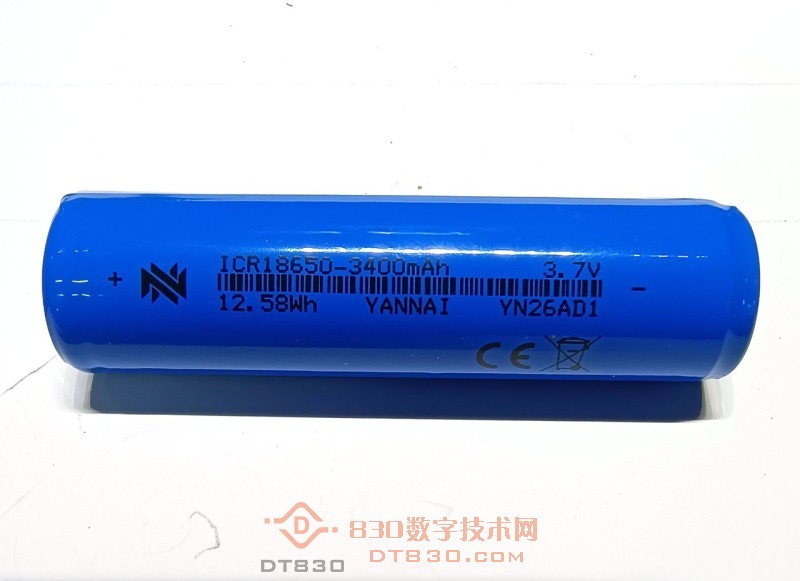

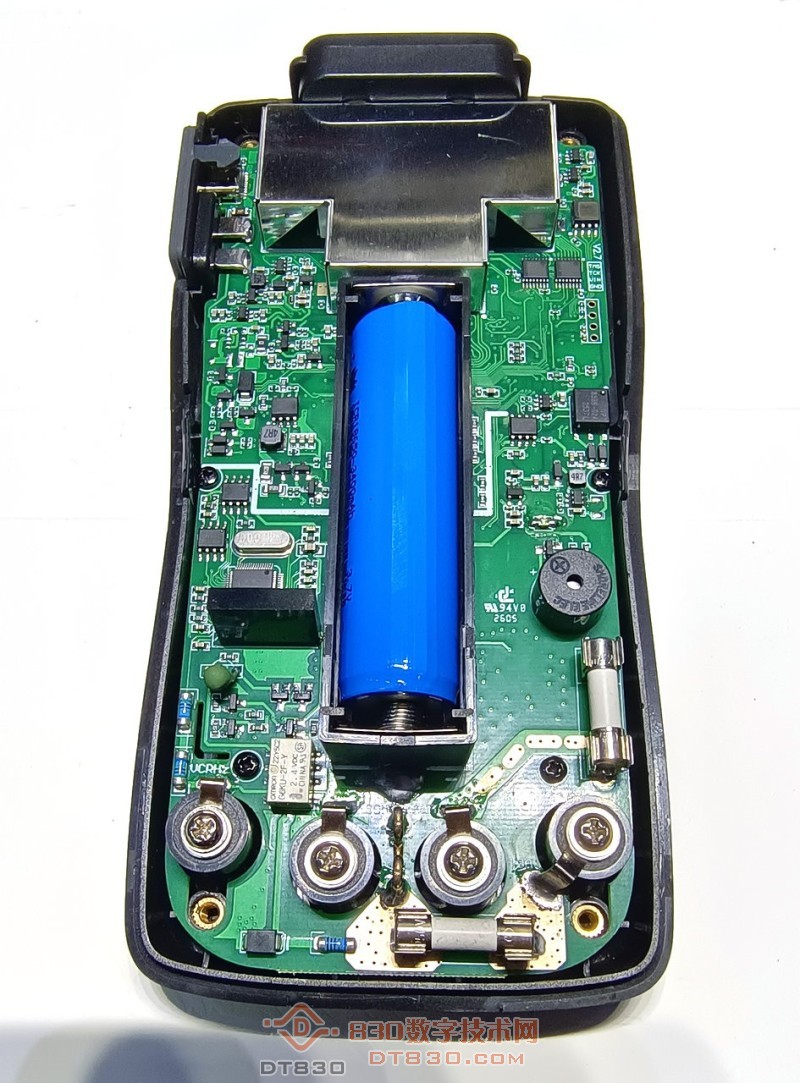

3400mah 18650电池。

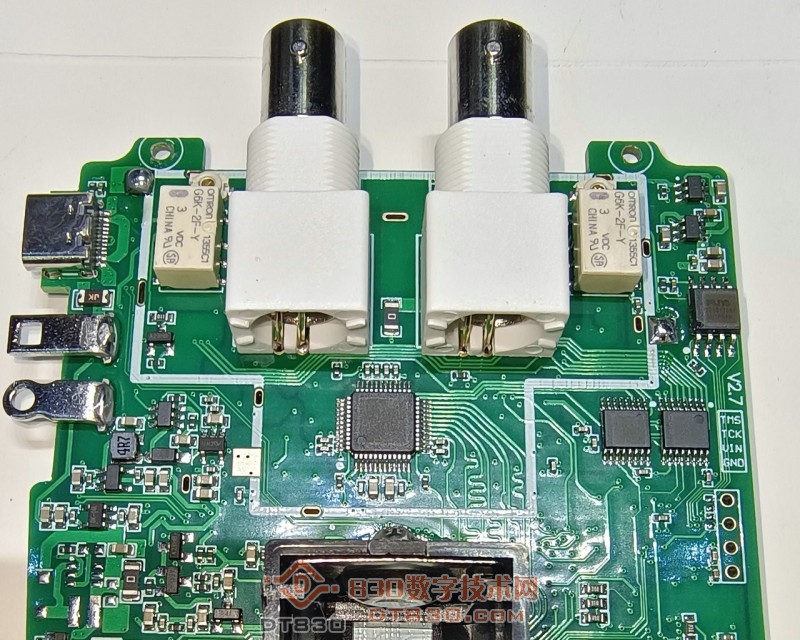

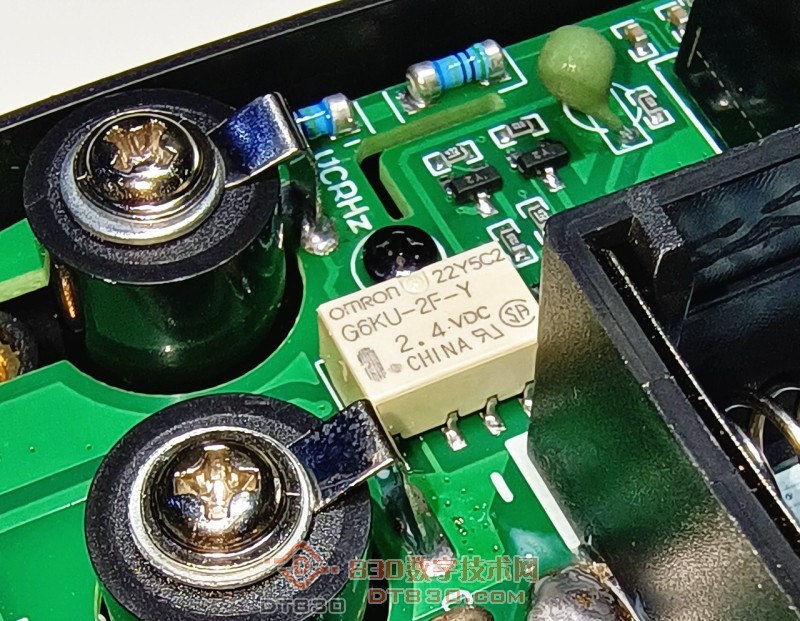

欧姆龙微型继电器。

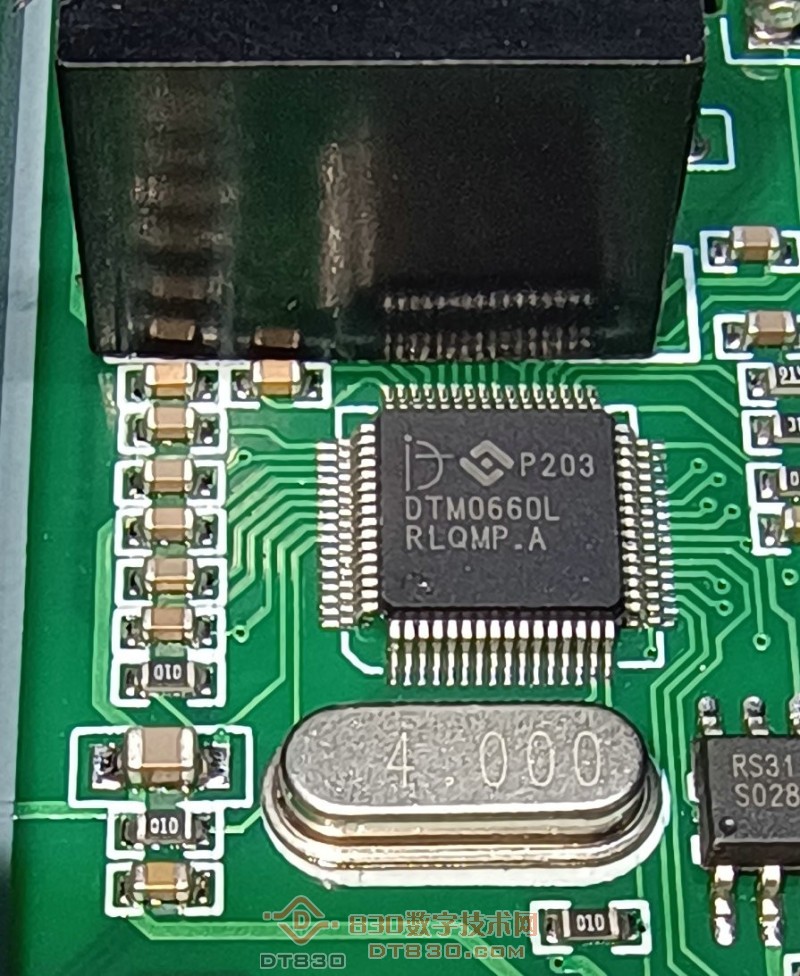

DTM0660主控。

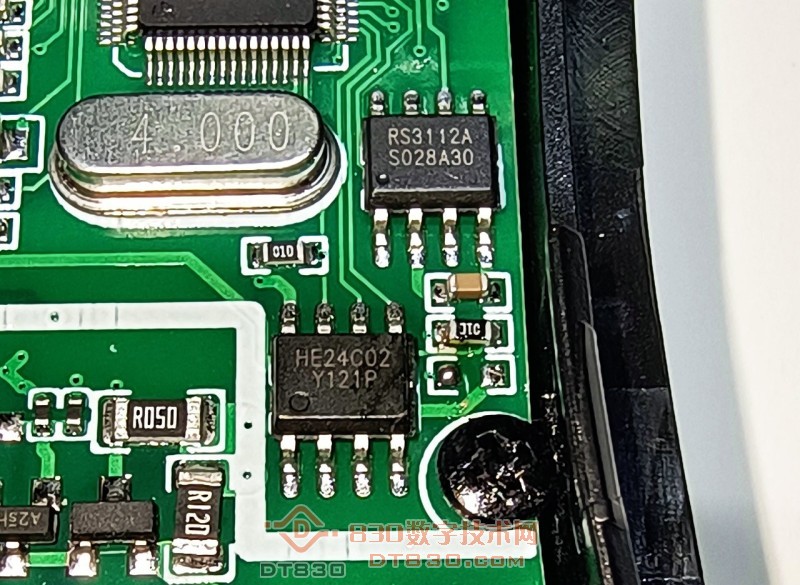

4M晶振和24C02，还有RS3112A基准IC。之前的8069不用了？

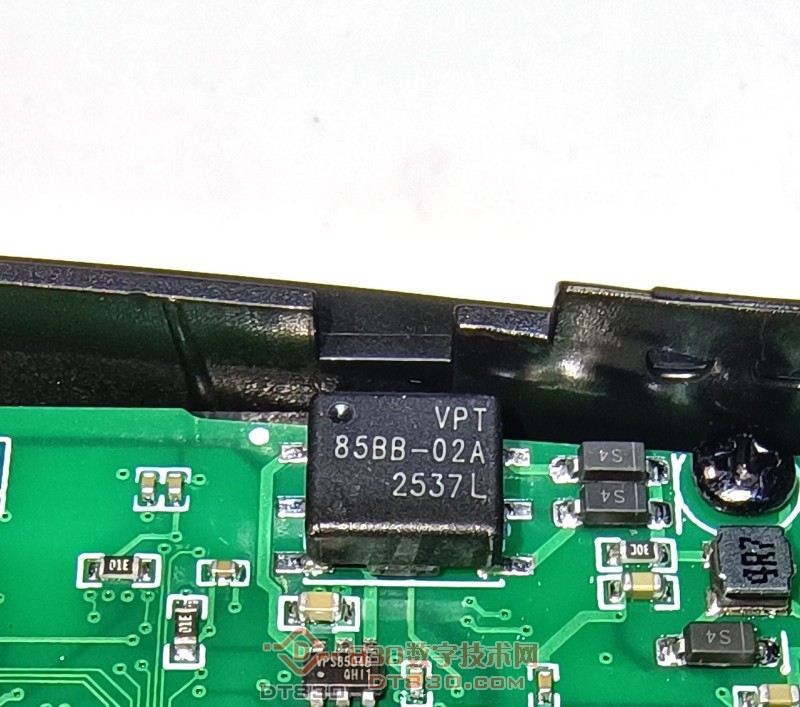

VPT85BB-02A 1500V隔离推挽变压器。

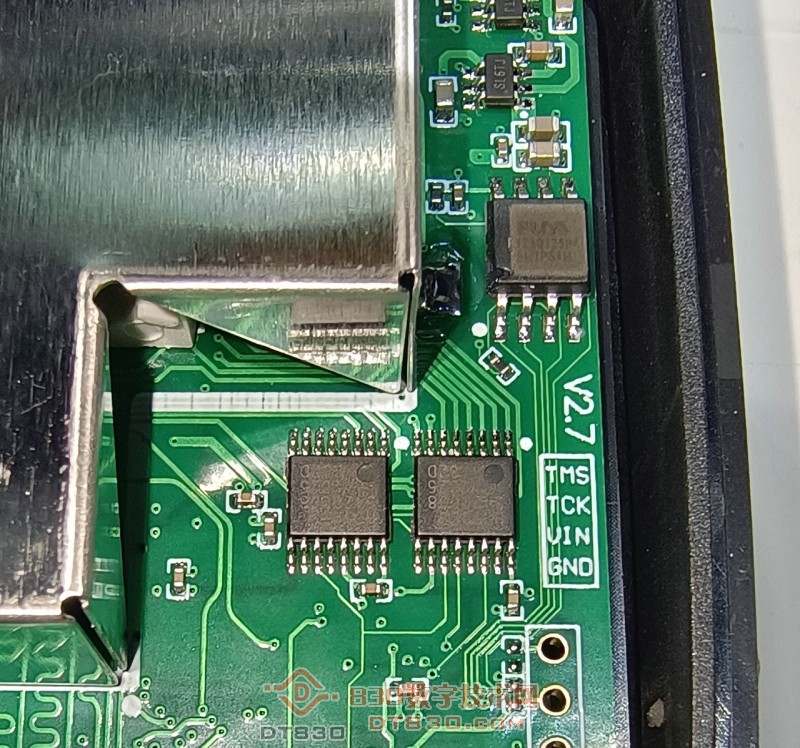

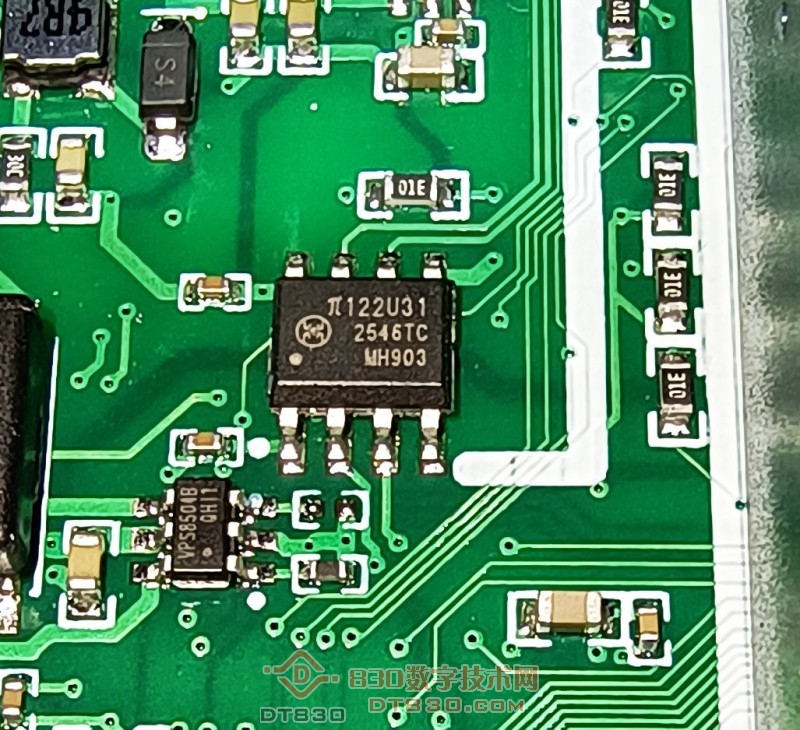

π122U31数字隔离器。

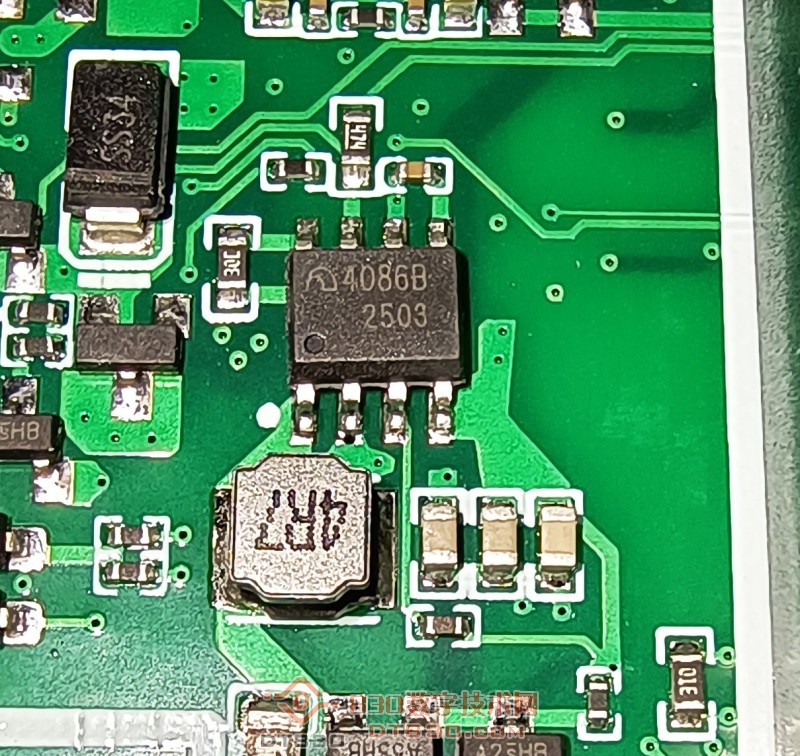

TP4086B锂电池充电管理芯片。


打磨的不是很彻底的IC。。。

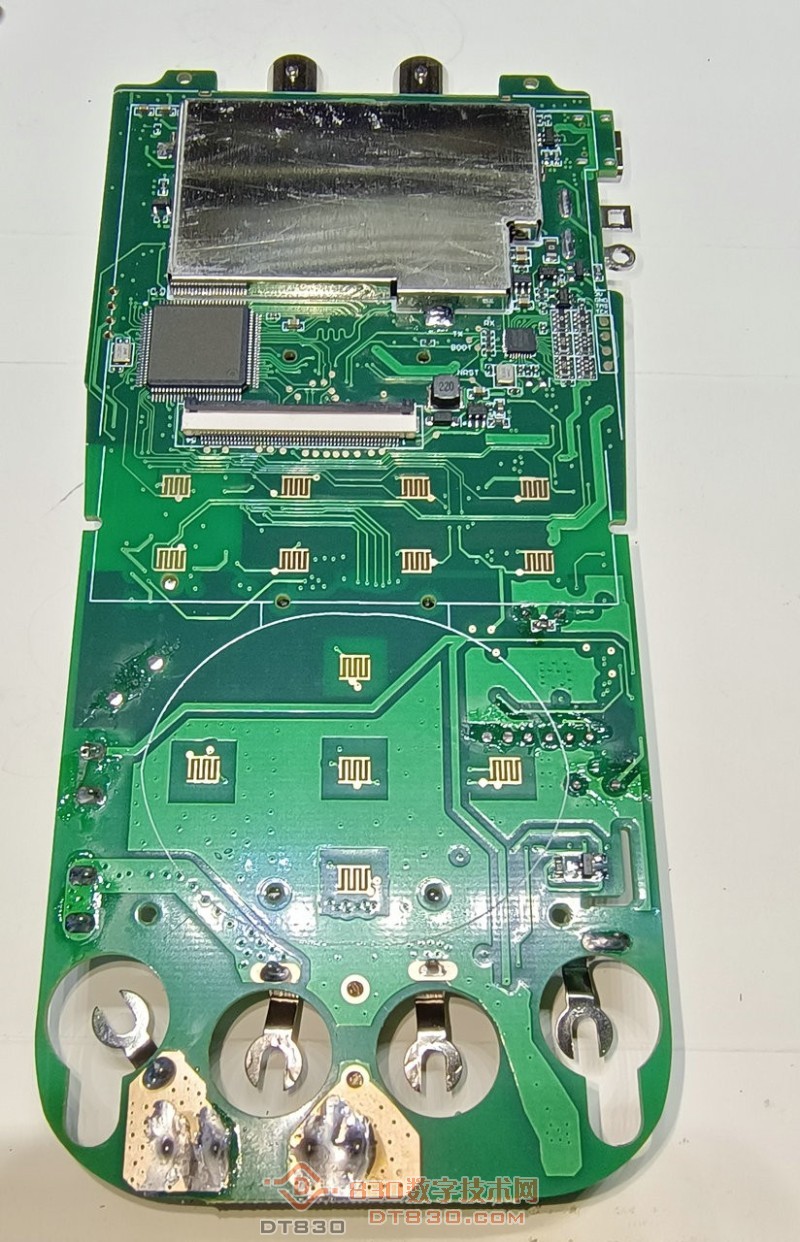

电路板正面。


这个打磨的比较彻底。。。

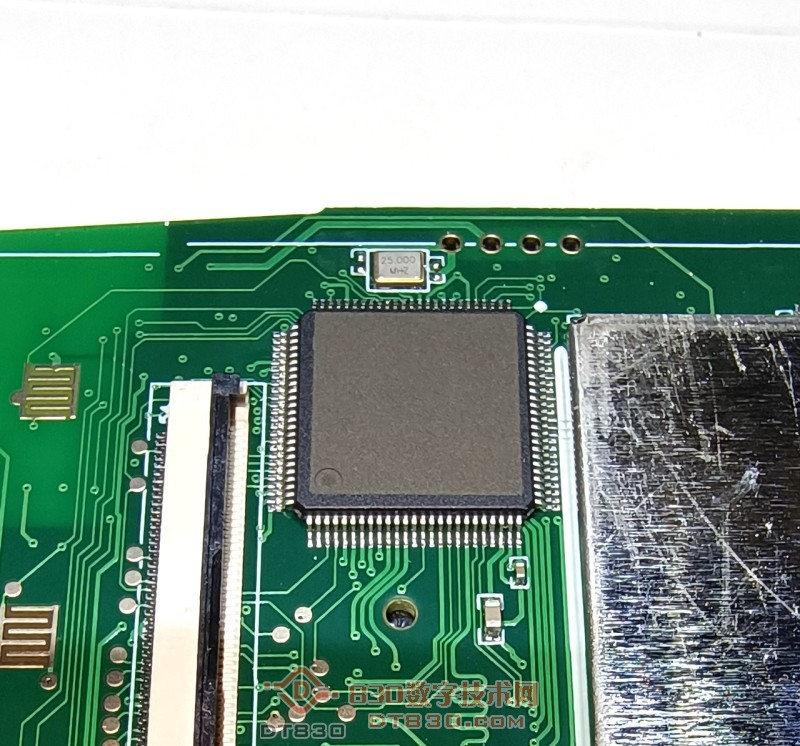

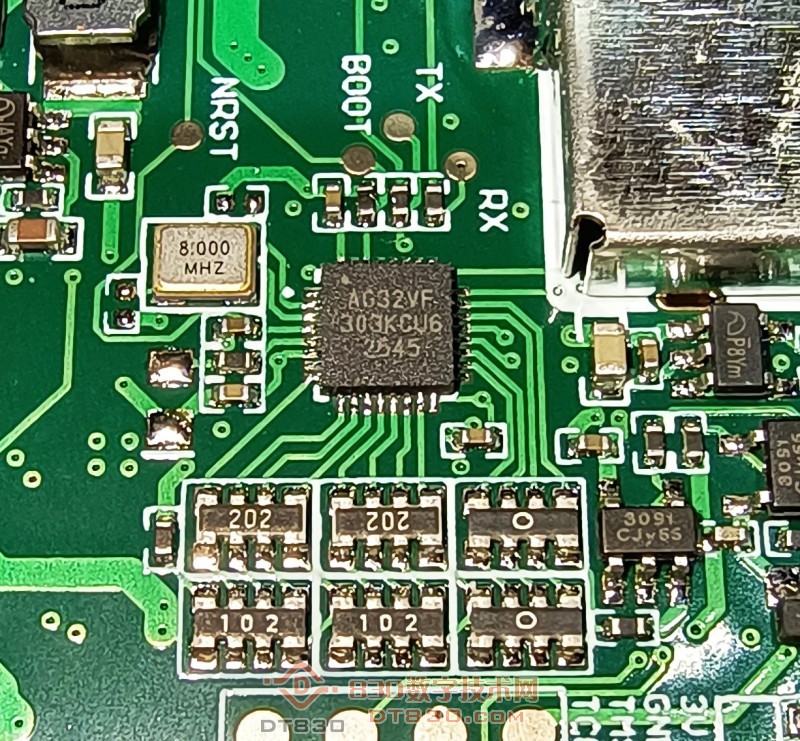

AG32VF303  单个芯片上集成了MCU+FPGA。

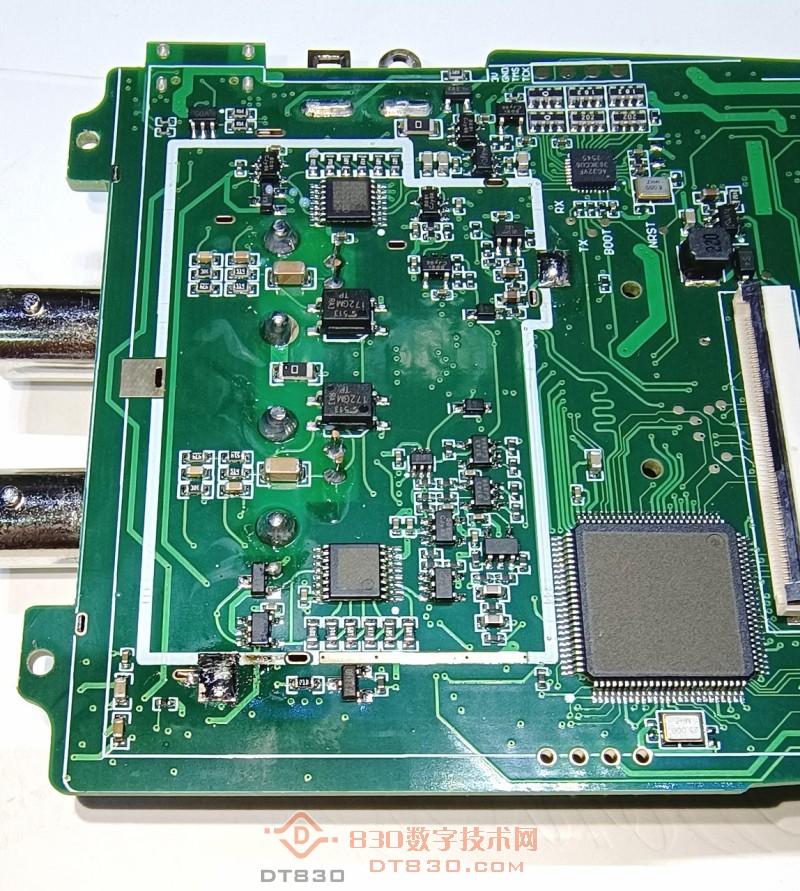

焊下屏蔽罩，里面的芯片也全部被打磨了。


另一面的屏蔽罩。

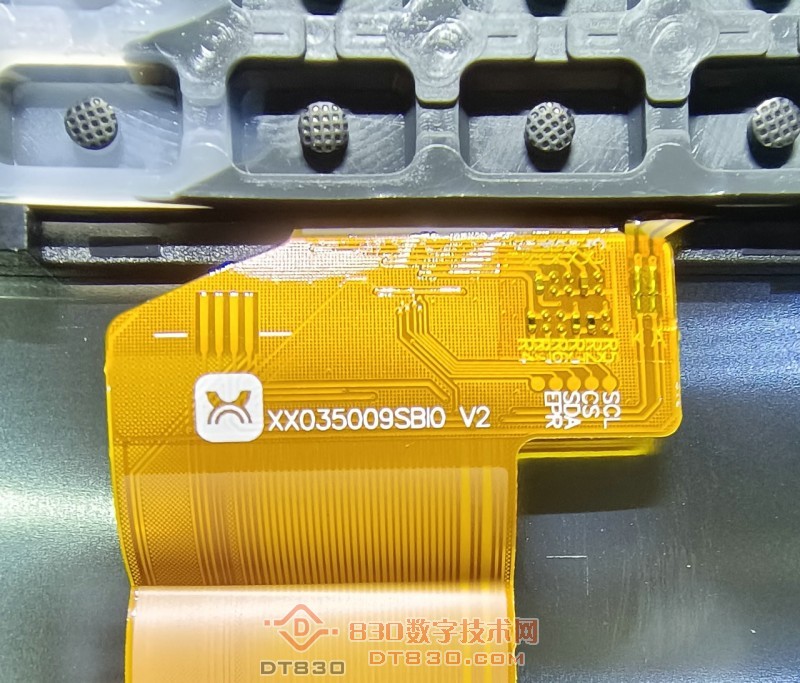

液晶屏。

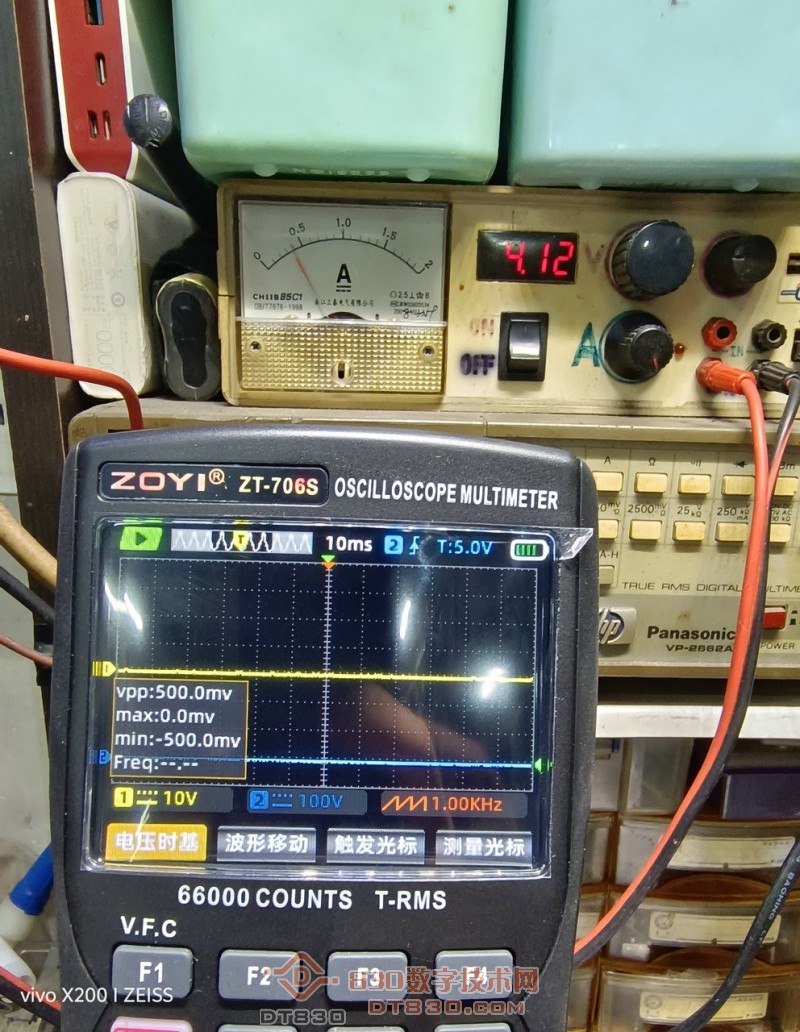

示波器模式工作电流月400ma。


万用表模式工作电流约180ma。
