众仪ZT-706S校准

发表于:2026-5-10 19:37:46 327
万用表
主题类别: 校准_调试
仪表品牌: 众仪(ZOYI)
显示方式:
型号或关键字: -

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x

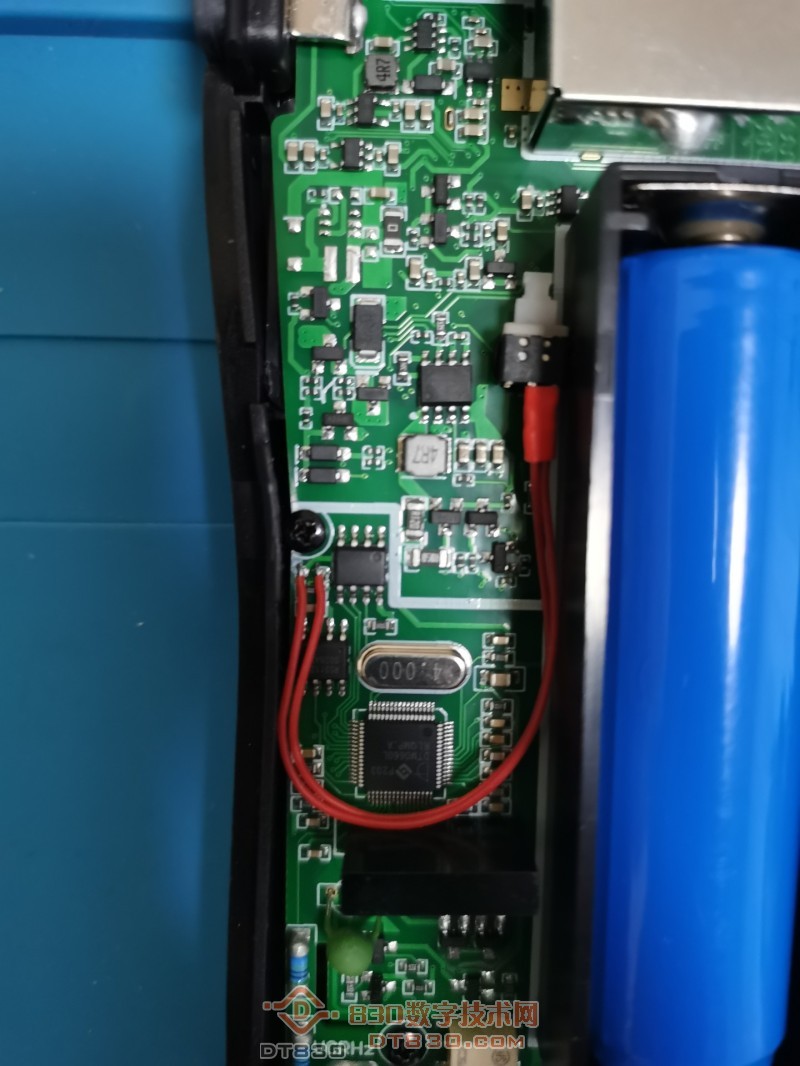

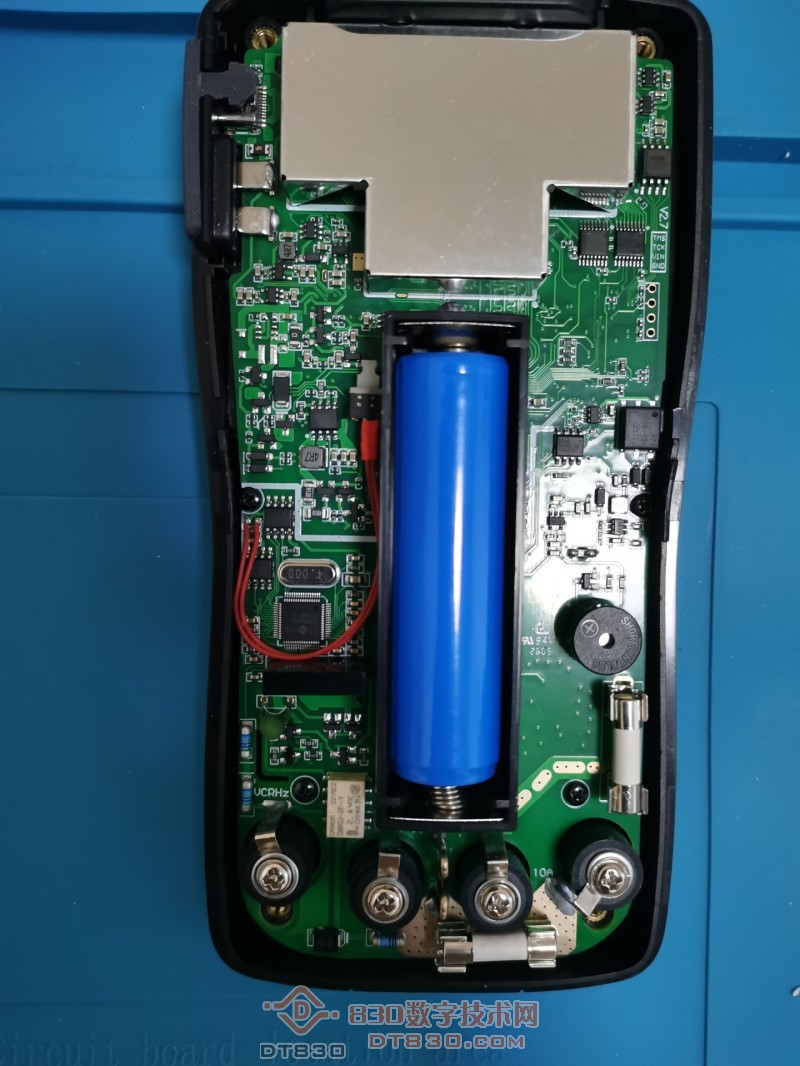

今天把706S校准搞了一下,就是把主板上24C02芯片旁边有个空缺的两个焊点短接,我用了一个自锁开关,方便以后调试,还有就是校准电阻档等稳定下来,例如10K校准到9.999K,那么在次开机测试电阻会显示10.001
如果你校准到10.001那么开机后会10.004,这应该是老传统225校准也是如此偏高。
校准步骤:
1、先把模式调到电阻档
2、短接24C02旁边焊点

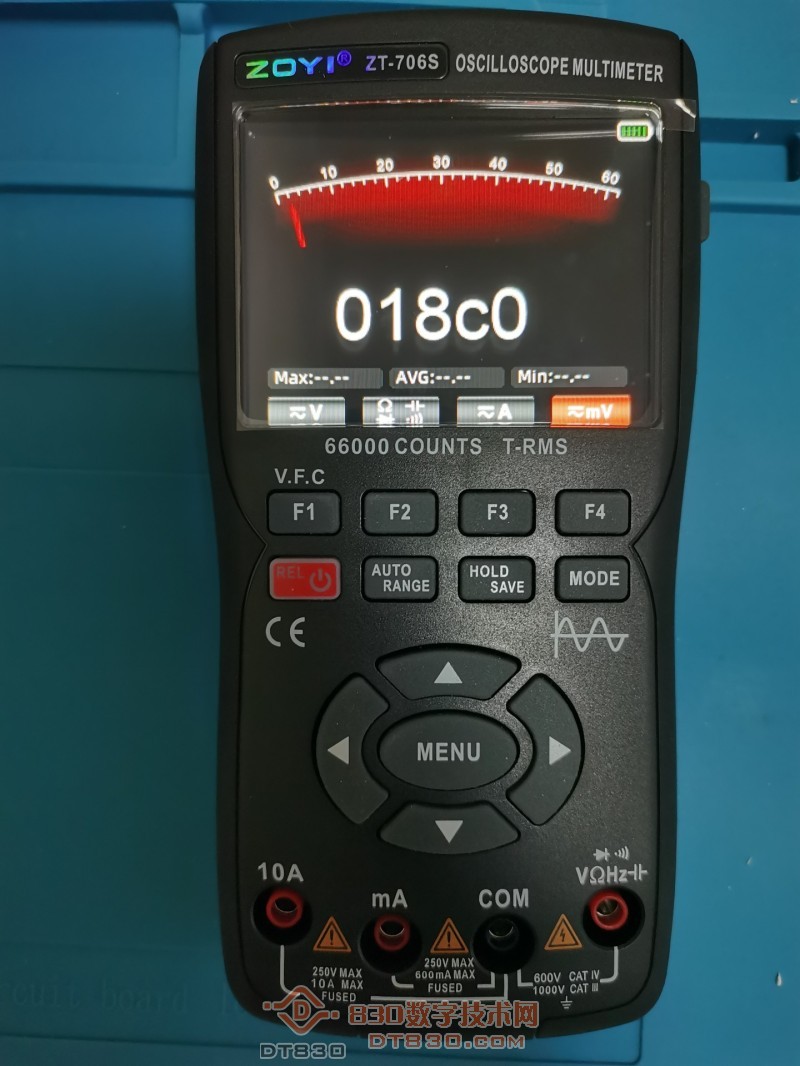

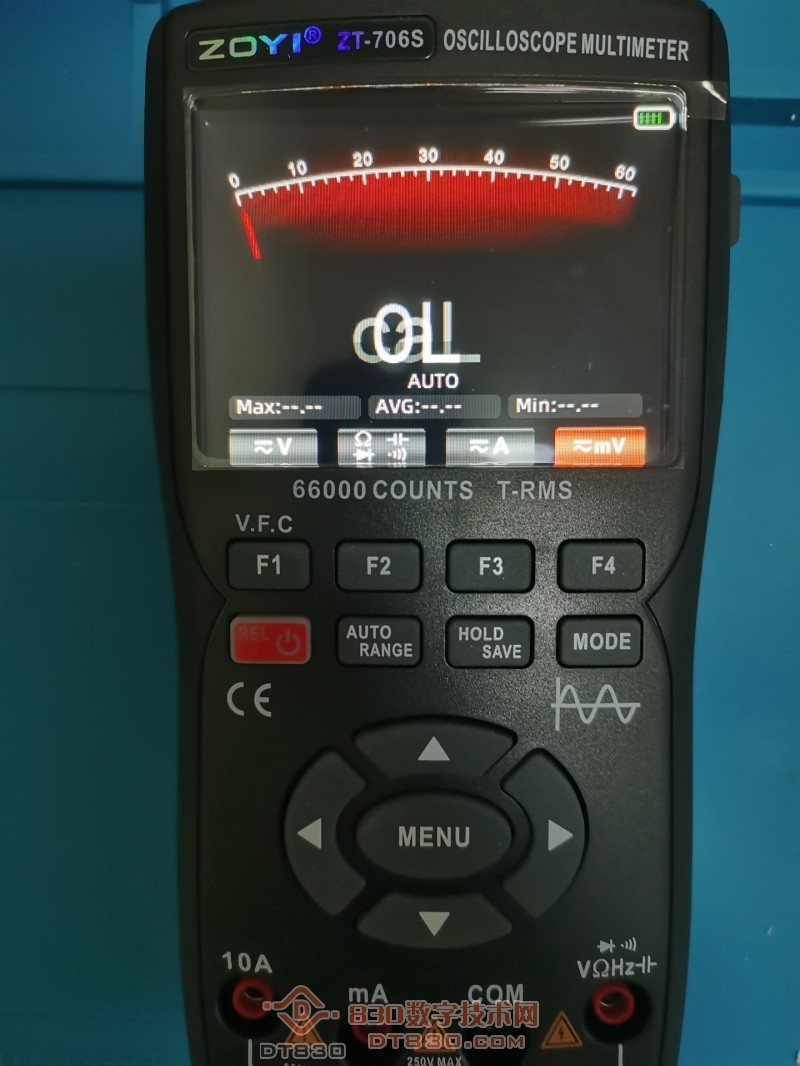

3、屏幕出现CAL跳出十六进制,按两次开机键跳过

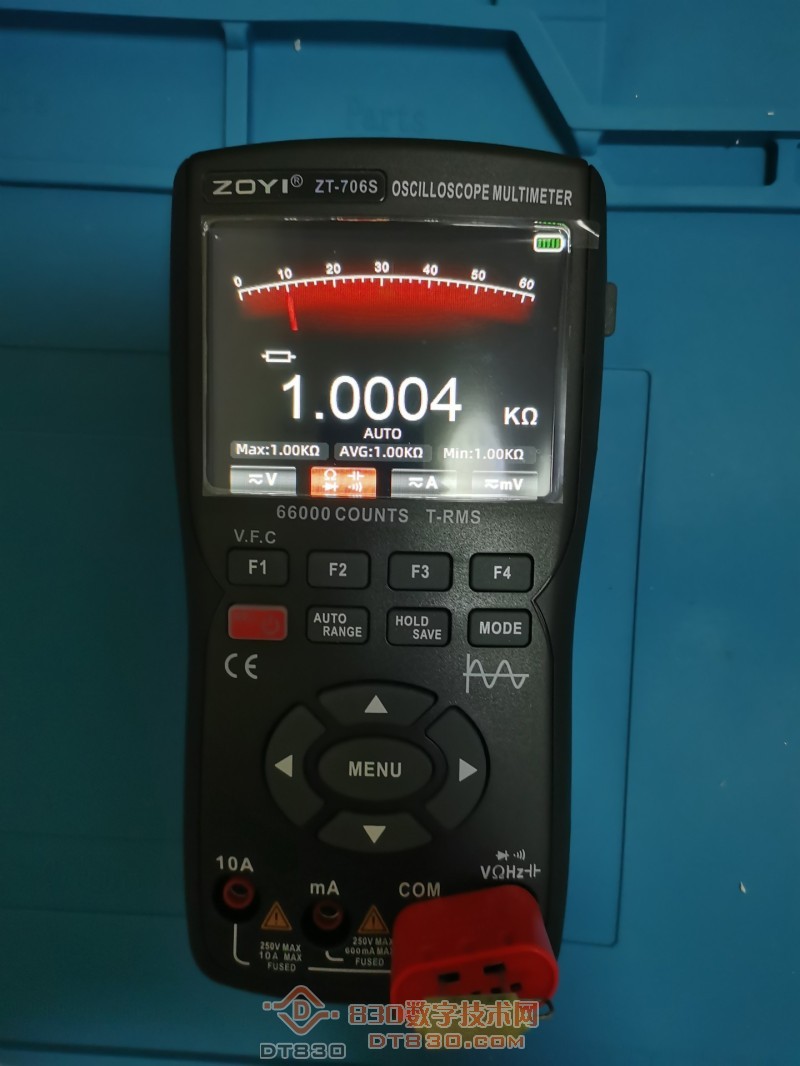

4、校准电阻,按AUTO RANGE确认
5、校准完成后关机即可,去除短接
看图:
IMG_20260510_183849.jpg IMG_20260510_183852.jpg IMG_20260510_183904.jpg IMG_20260510_183906.jpg IMG_20260510_192351.jpg
收藏
送赞
分享

发表回复

评论列表(3)

马蜂 数字梦想家E 2026-5-10 23:15:14
厉害,摸索出校准方式。
2026-5-10 23:15:14 回复
勇闯沙滩 数字大神J 2026-5-11 05:48:05
很好,值得学习。
2026-5-11 05:48:05 回复
flyingjake 数字小子A 2026-5-15 15:02:52
感谢分享校准方法,没有公开校准方法的万用表是无法经过时间验证的。但是貌似ZT-706S校准后还是会飘。推测和本表用的廉价元器件ppm温漂过高有关。热机一段时间再校准,然后再测量也许飘的会少一点。这个表需要热机后再测量结果。
2026-5-15 15:02:52 回复
