众仪ZT-T12多协议智能电烙铁拆解。

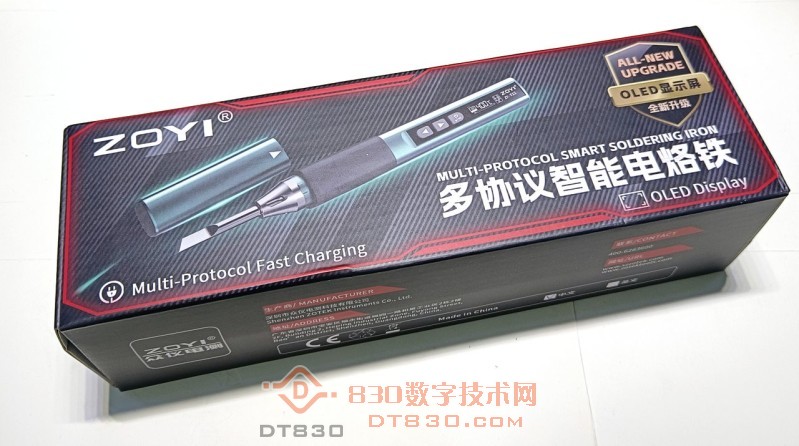

刚刚到手的ZT-T12电烙铁。

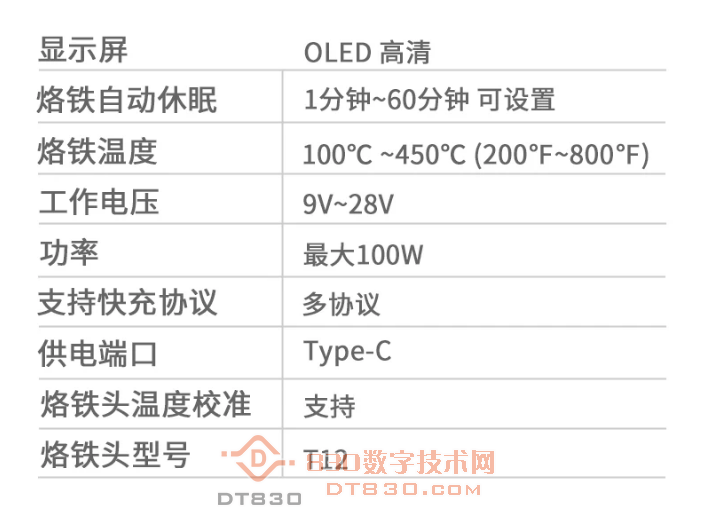

官方的参数。

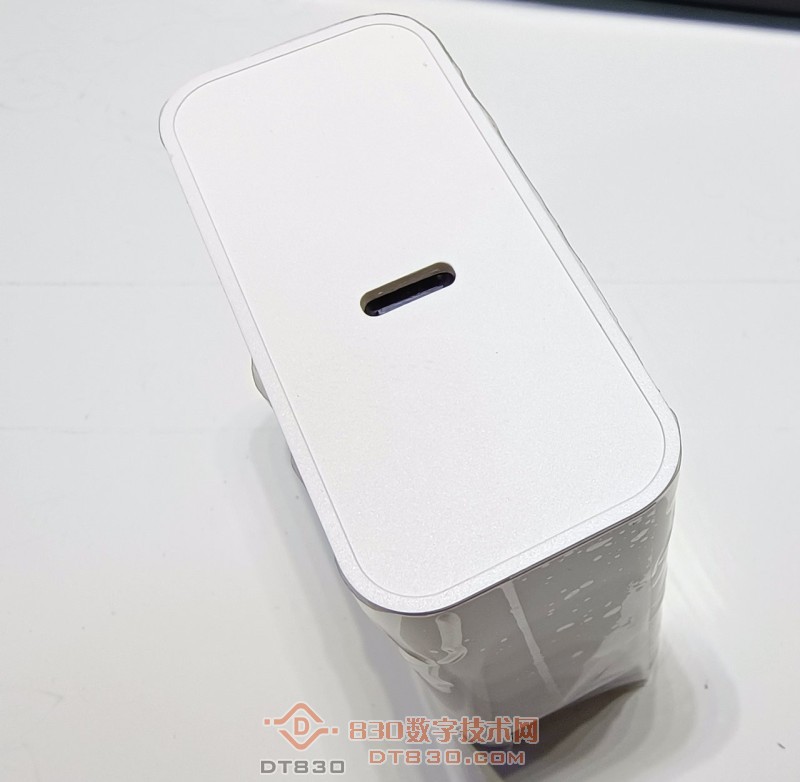

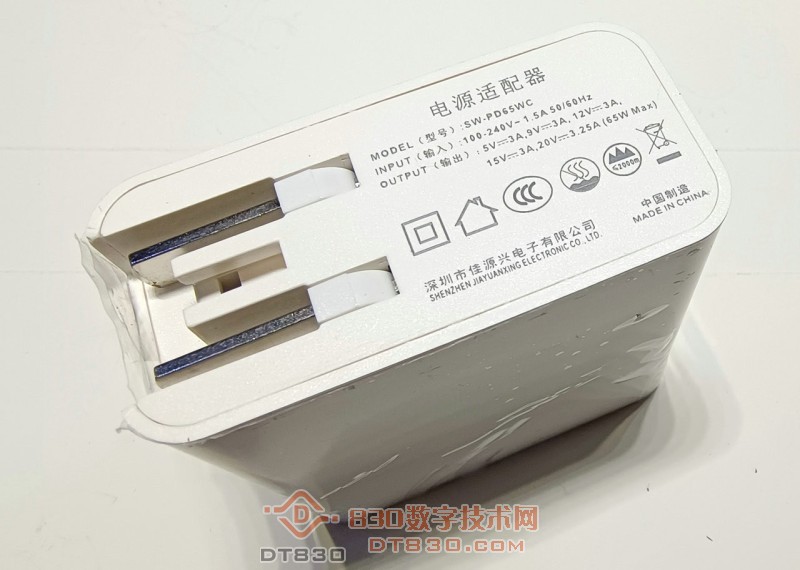

套装里的65W PD充电头。


单TYPE-C口，个头不大，当笔记本充电器也不错~

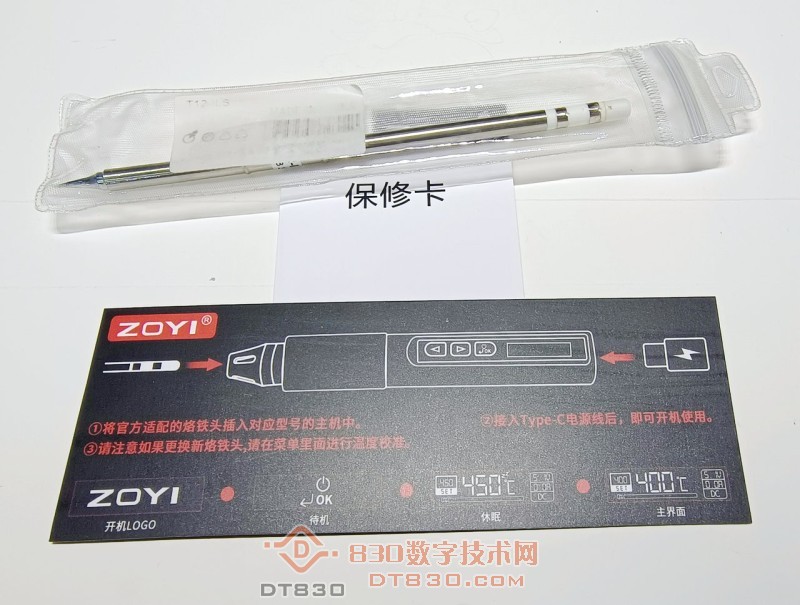

套装是两支烙铁头的。

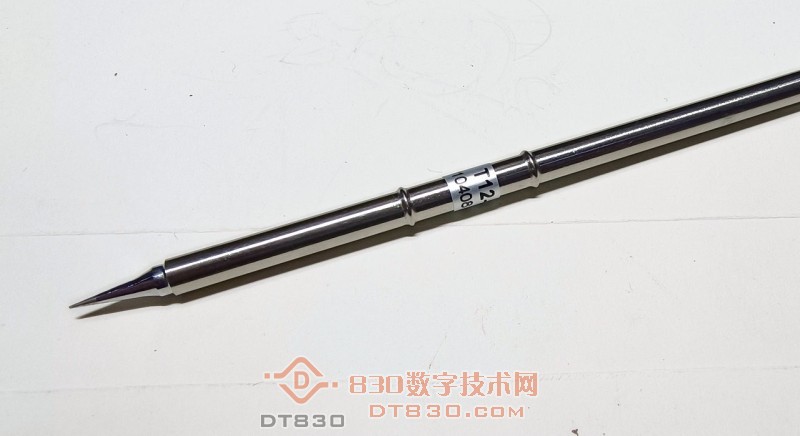

标准T12发热芯，通用性强。

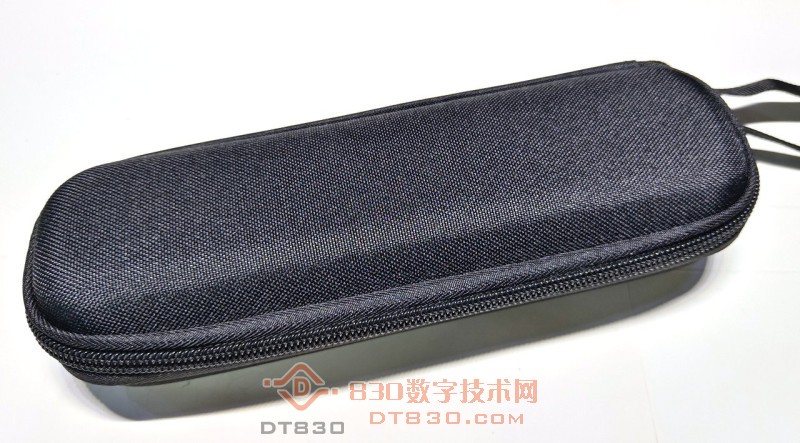

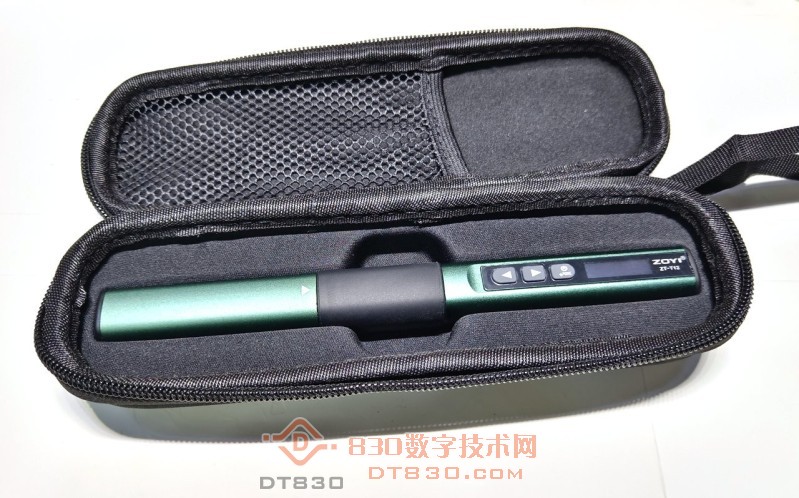

硬壳收纳包。


收纳包空间不小，单单放个烙铁有点可惜了。要是能把充电头也一起放进去就完美了~
等等。。。C-C线呢？怎么没有线？？？？？？忘了装了？
问了下客服，回复说，不带线。。。不带线。。。就是不带线！！！

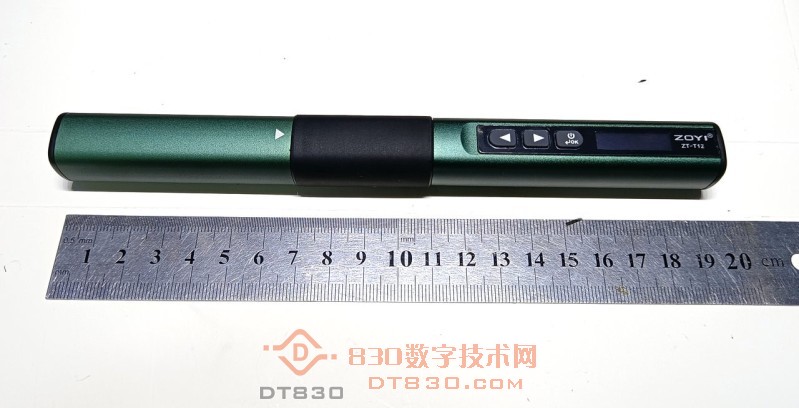

整体长度约19.5cm。

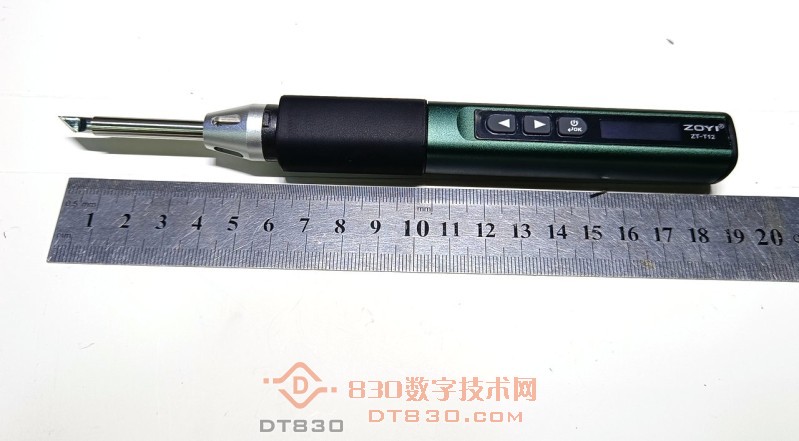

工作状态约19cm。

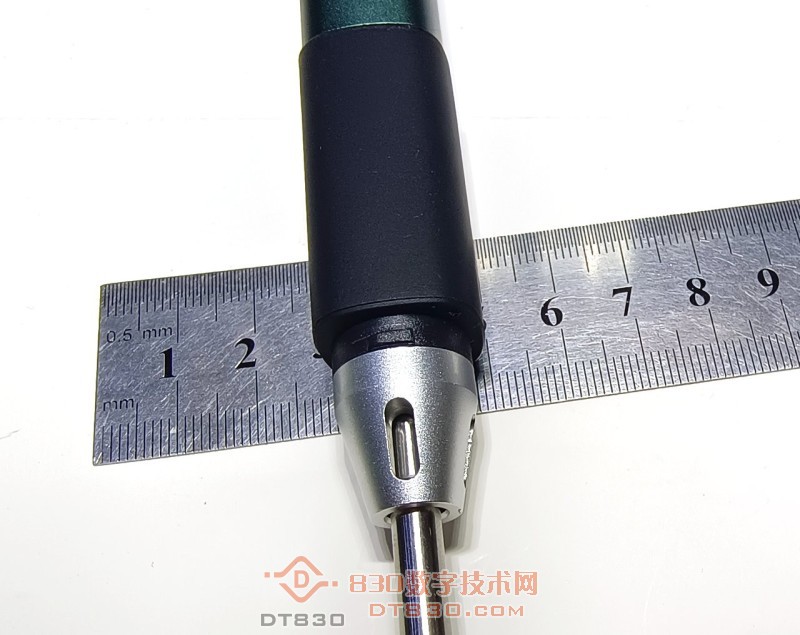

手柄宽度约2cm，整个手柄呈方形。

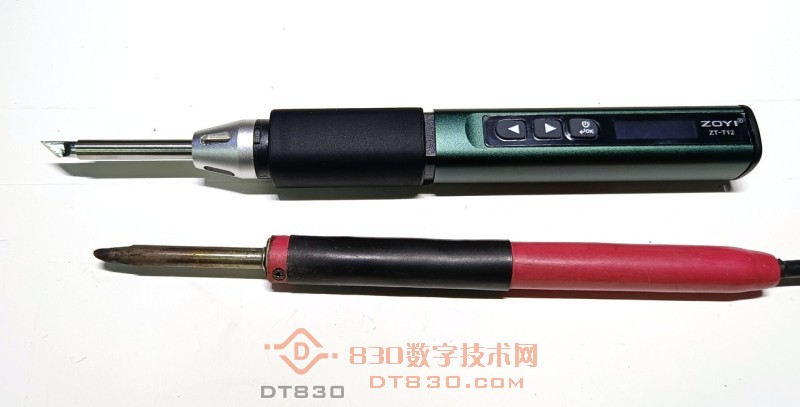

和我十几年前用A4纸张做的T12手柄对比一下，众仪的虽然显得更高级，但是手感还是不如圆形手柄来的舒服。

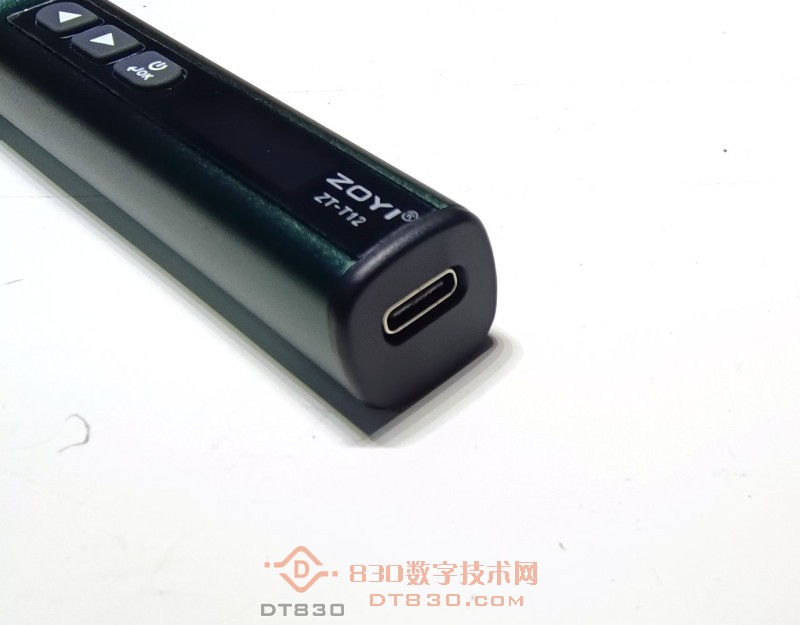

尾部TYPE-C口。

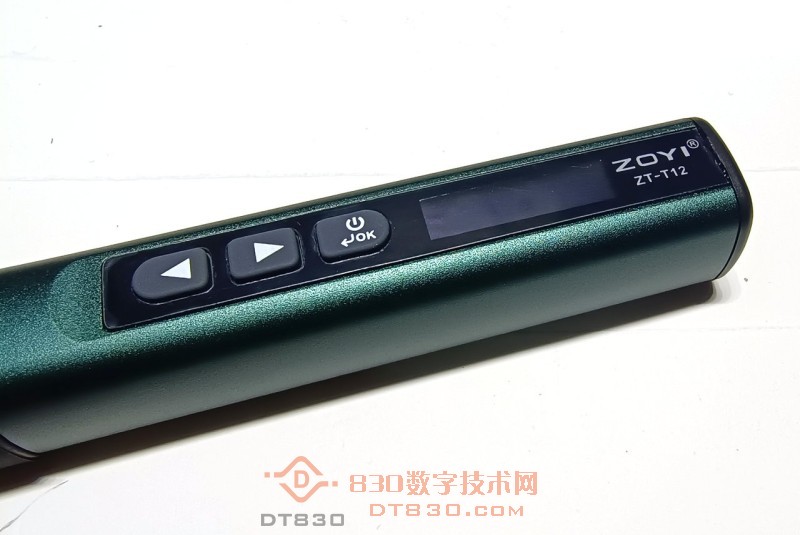

正面3个按键和一块OLED屏。

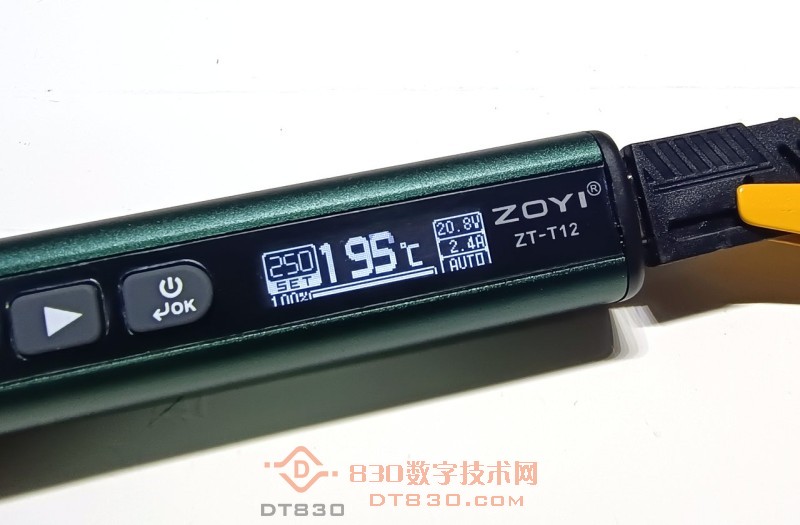

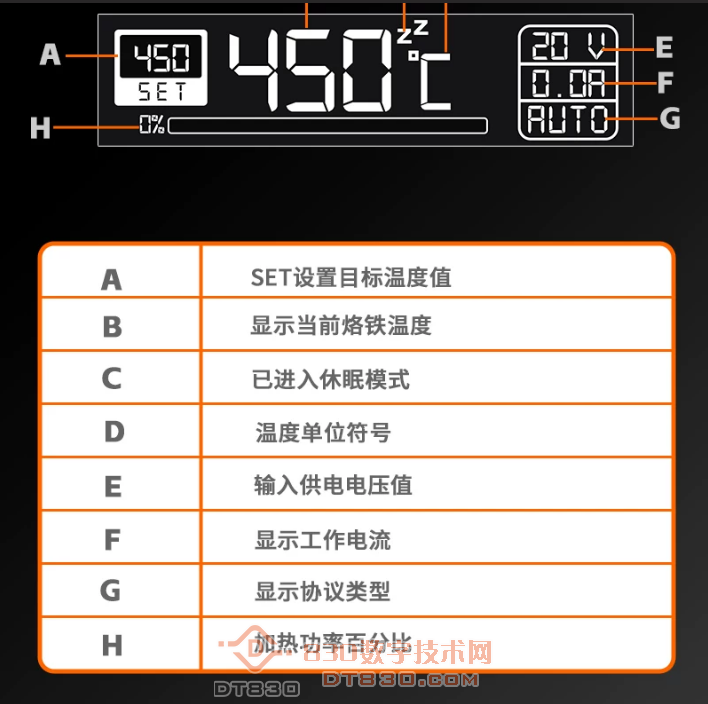

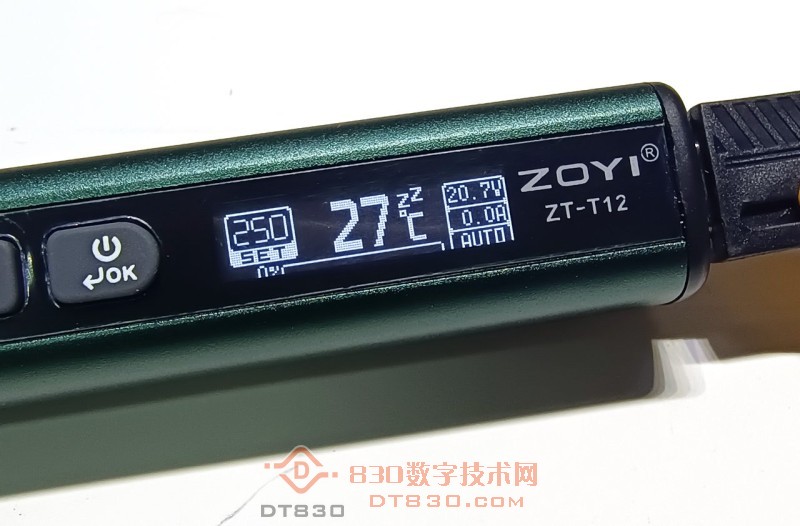

通电默认休眠状态。右侧显示输入电压，电流，协议。注意！这个协议显示的是设定的状态，而不是自动识别出的协议类型。
左侧设定温度。下面的进度条显示加热状态。


开机升温很快，升温过程中最大功率约50W。

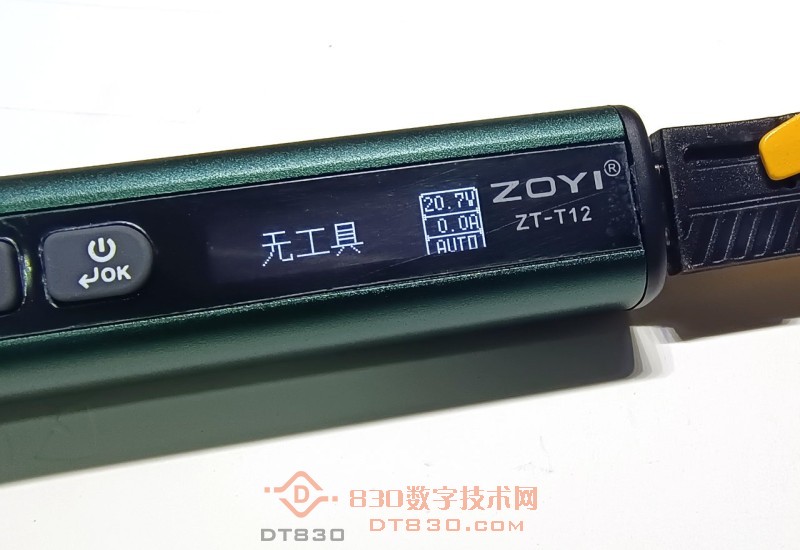

不插发热芯会提示无工具。

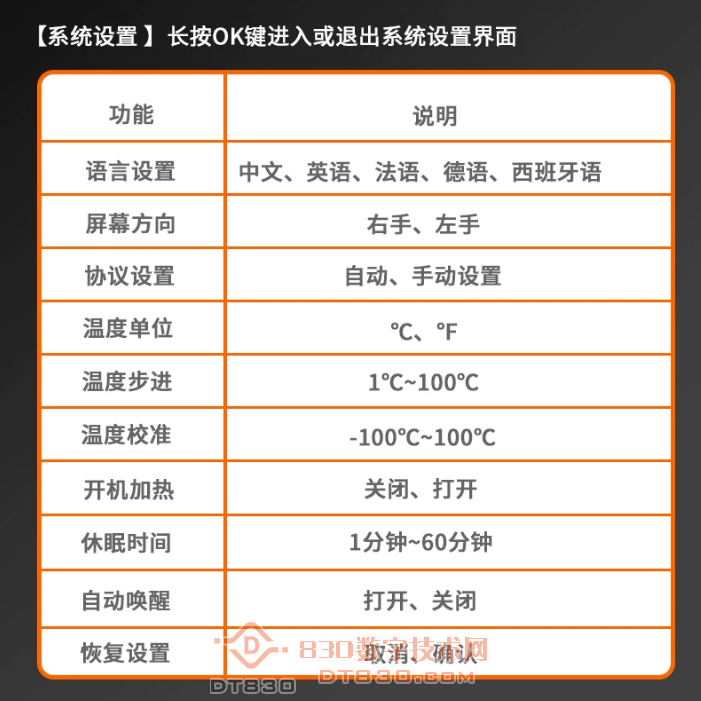

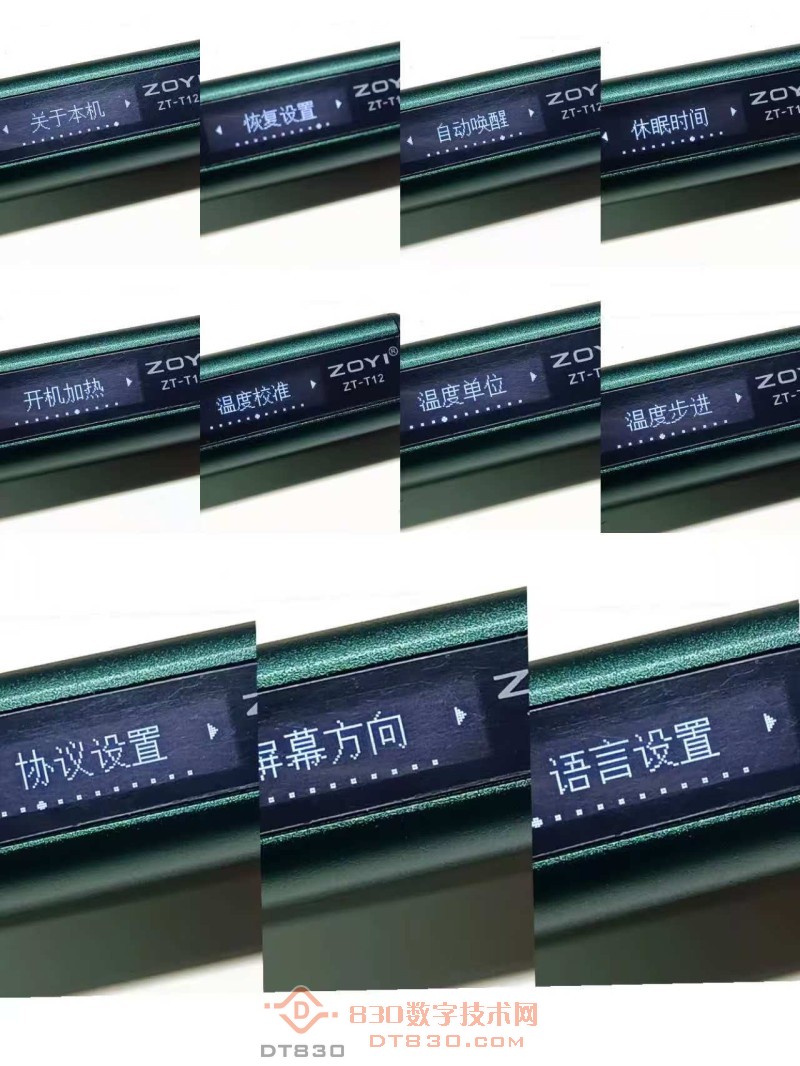

设置菜单内容。

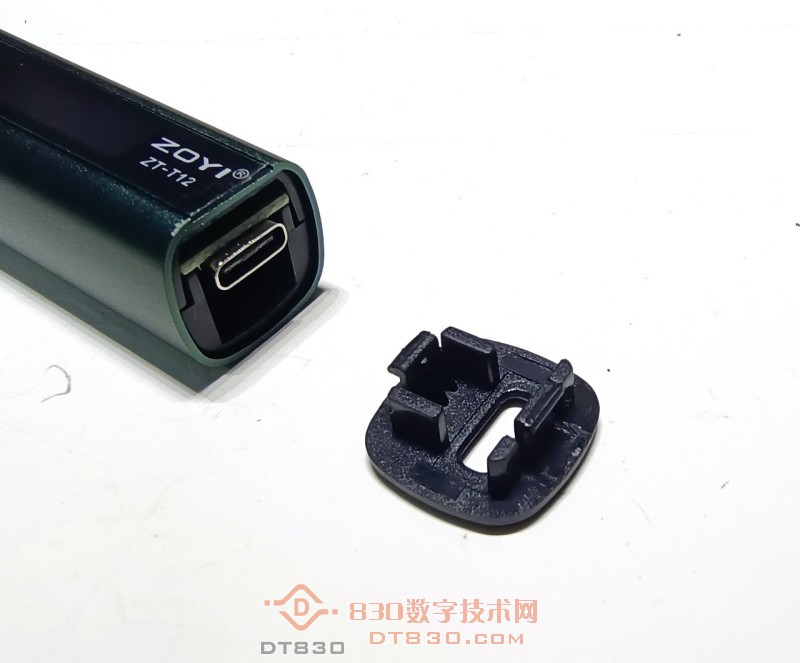

下面开始拆解！首先拆开尾盖。


外壳可以向后抽出来。


防滑套需要向前抽出来。

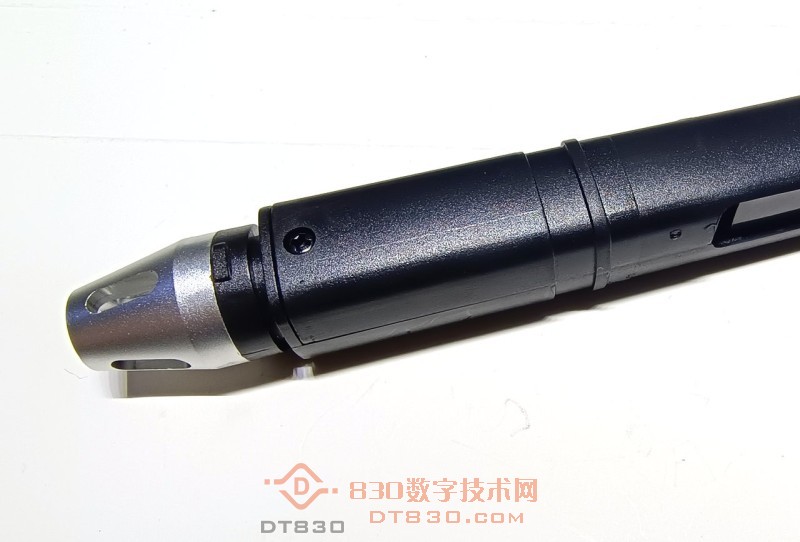

背面有一颗螺丝固定内壳。

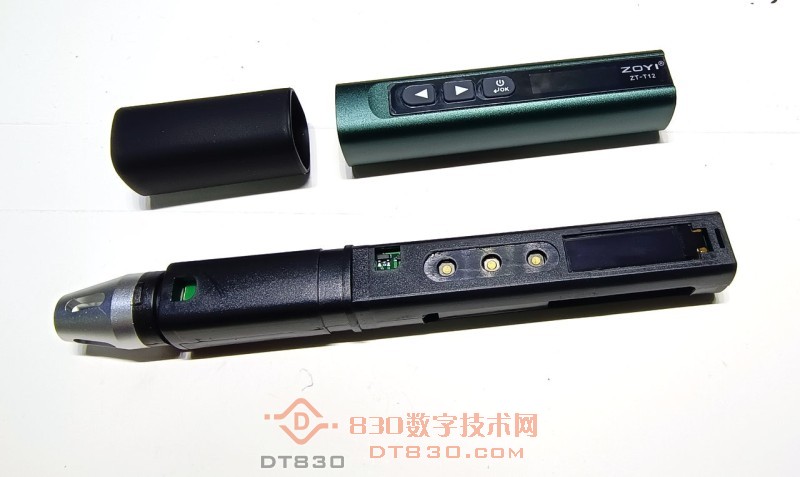

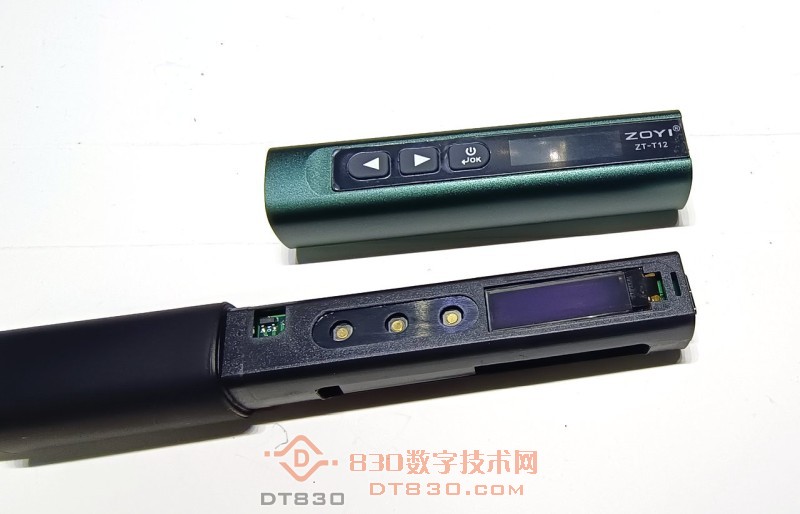

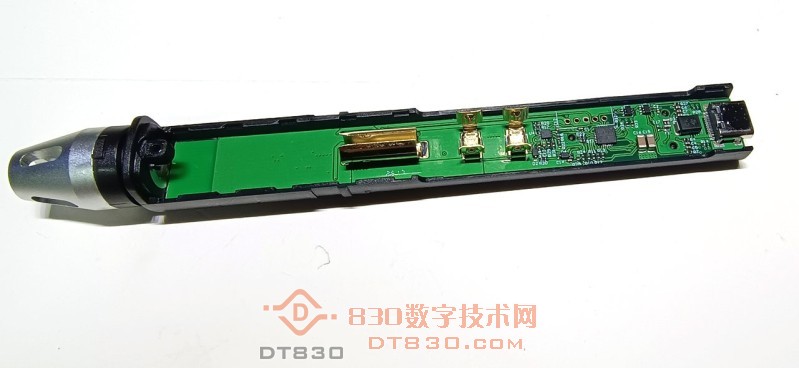

拆开外壳后。

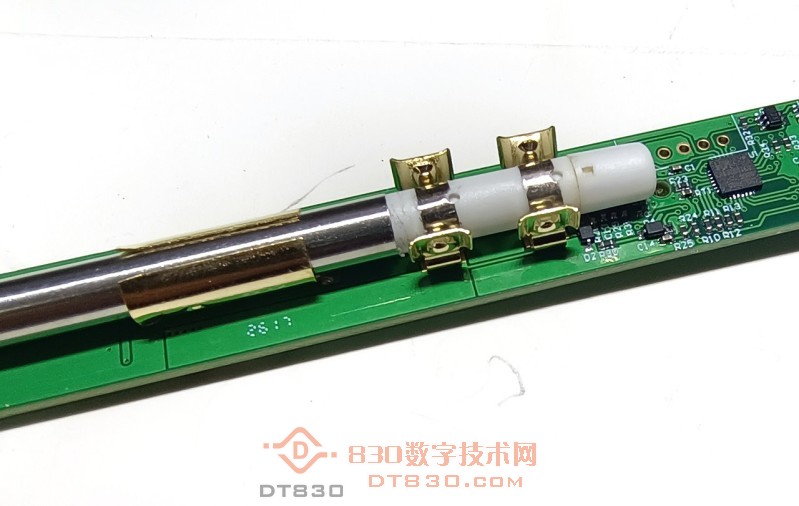

插入发热芯的状态。

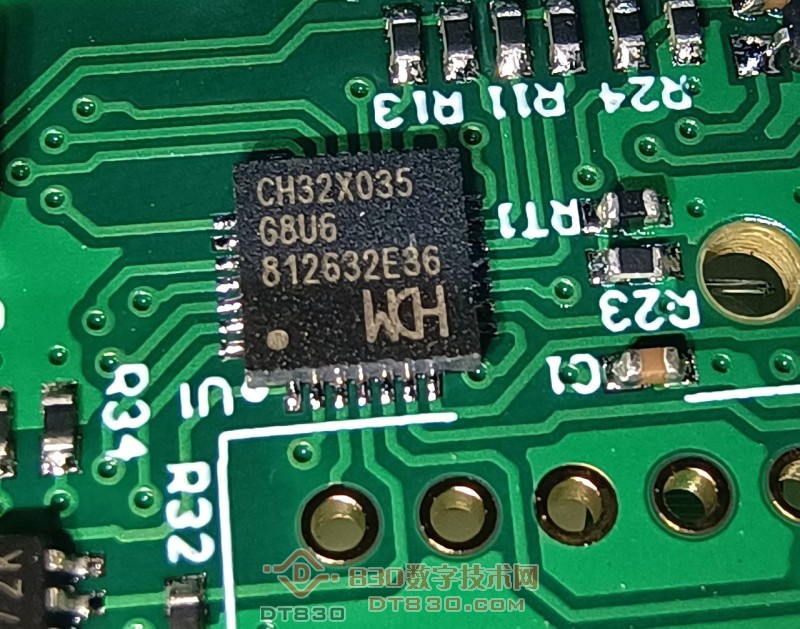

CH32X035 南京沁恒微电子推出的工业级 RISC-V 微控制器‌，内置 USB 和 PD PHY，支持 Type-C 快充和 USB 数据传输。

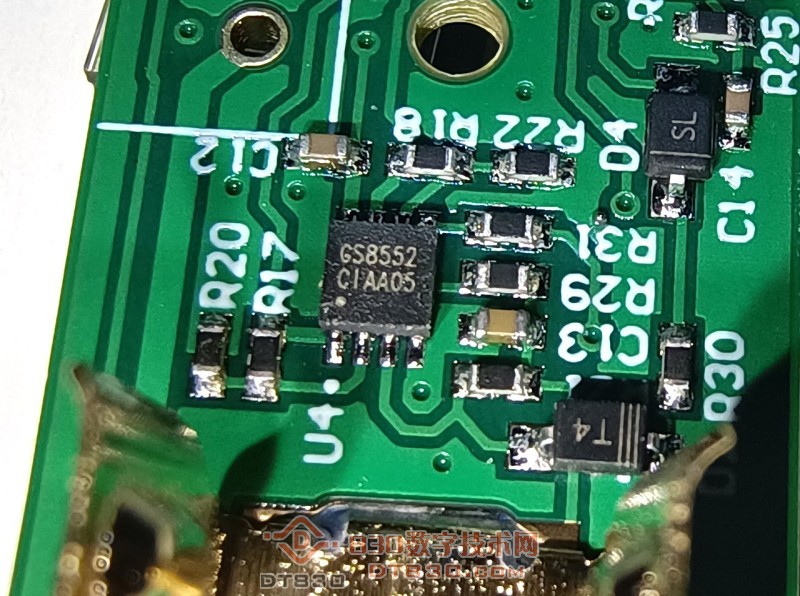

GS8552运放。

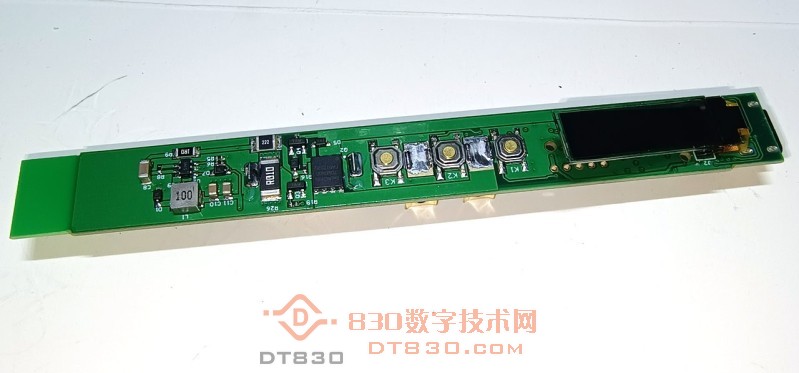

电路板正面。

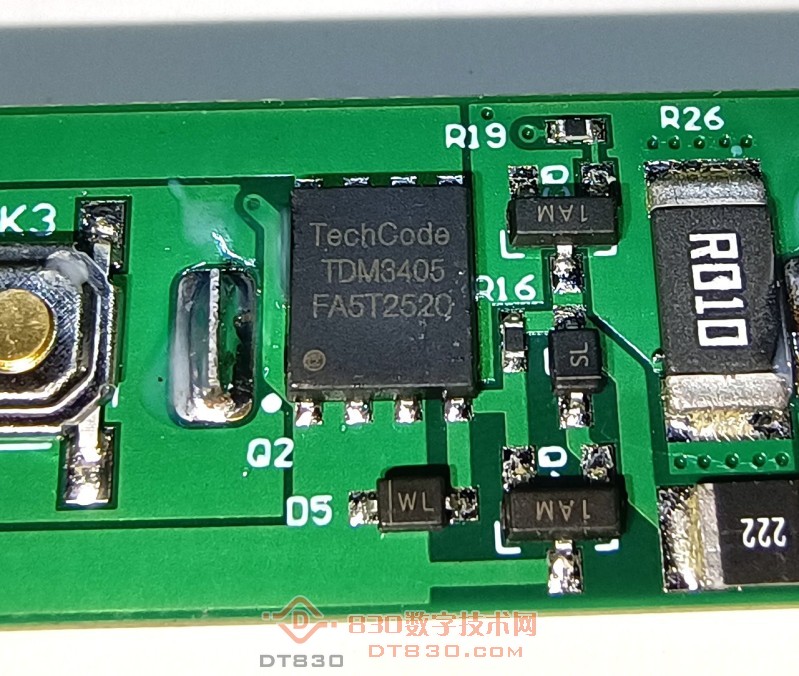

TDM3405 PMOS。

够详细，够清晰，成本基本都在磨具和加工上，真正的无线烙铁

lizuolong618 发表于 2026-5-20 20:48
够详细，够清晰，成本基本都在磨具和加工上，真正的无线烙铁

这个是有线烙铁。。不接线用不了。。。可以用充电宝，算是便携式烙铁。

看着真不错的烙铁，谢谢分享。
