拆“静虎JH-200B暖空调”

jsycwnw

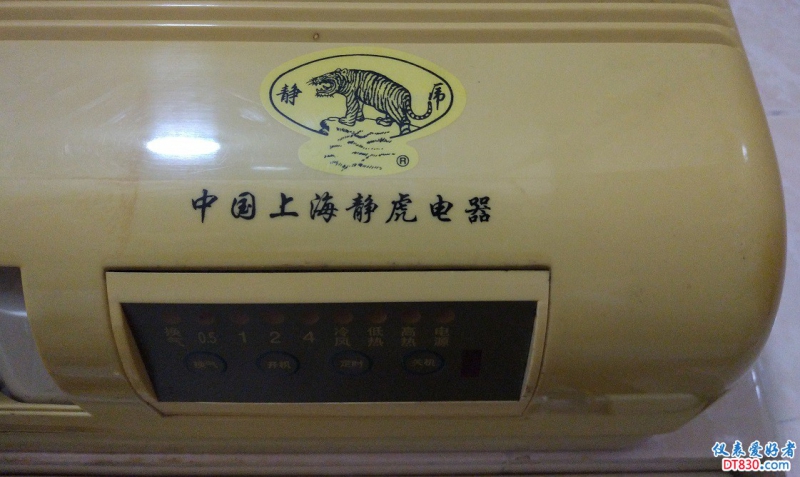

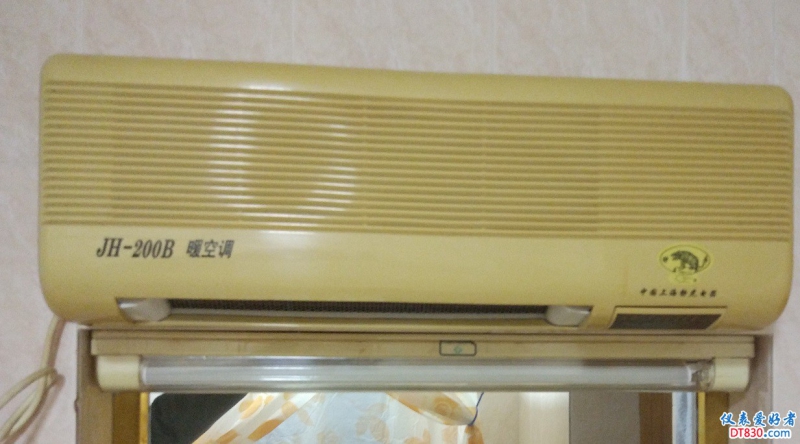

快20年了，外壳泛黄，一段时间没用，按键失灵，换按键拆了大家看看

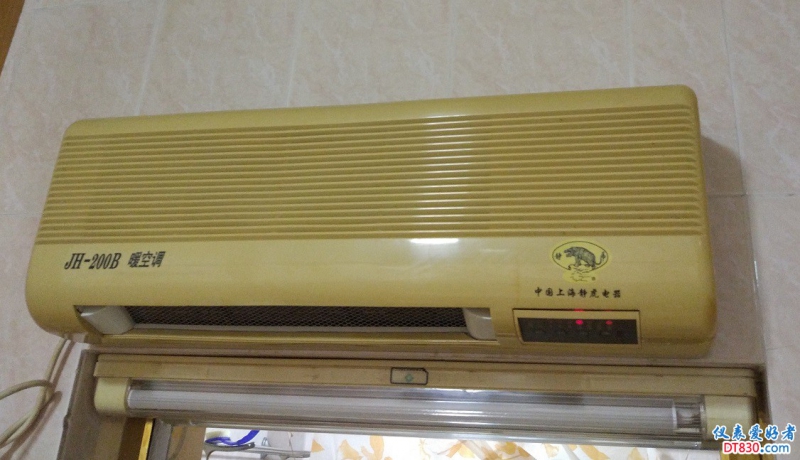

当年流行款式。使用不久风门就烤弯了，索性拿掉成豁口

拆掉背面螺丝，打开

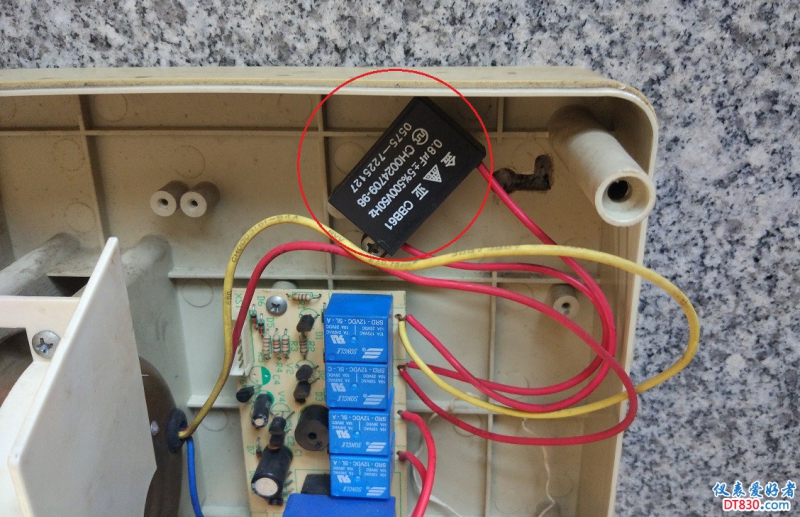

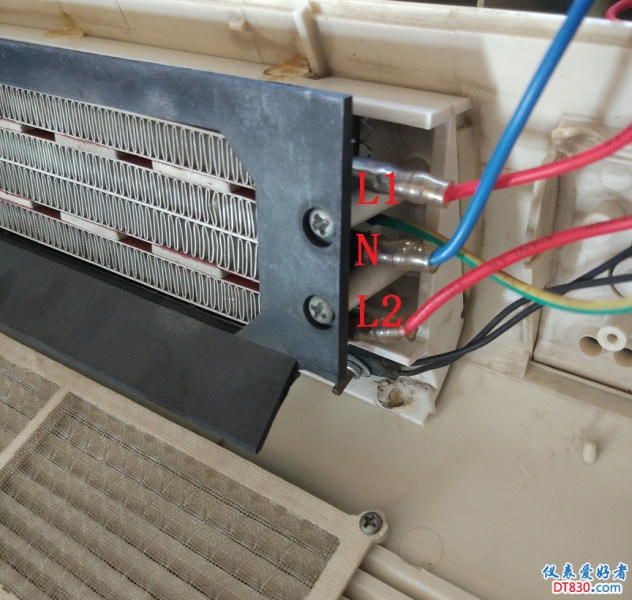

PTC接线

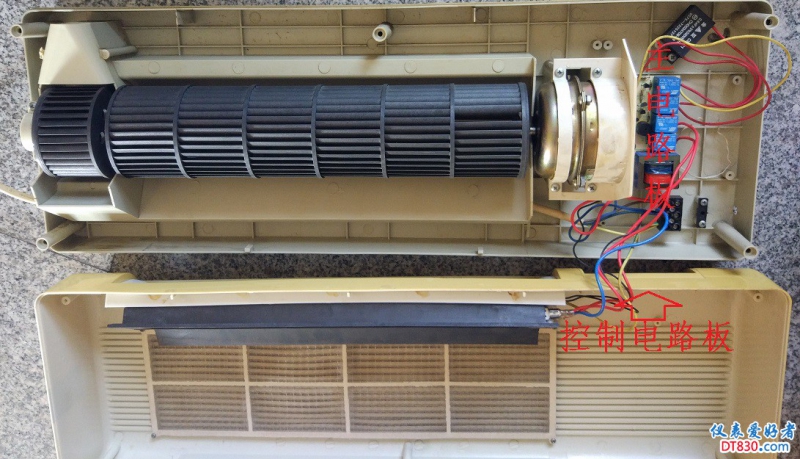

小电路板2块，底壳和面壳各1

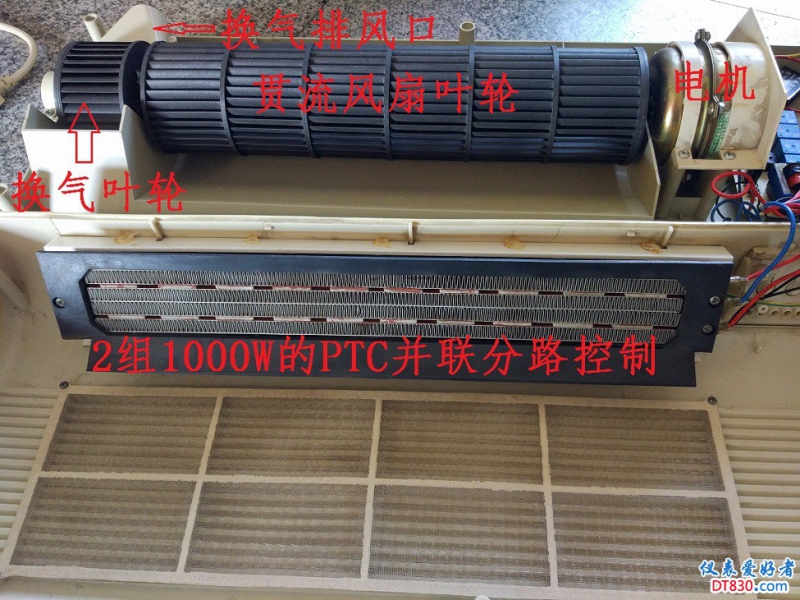

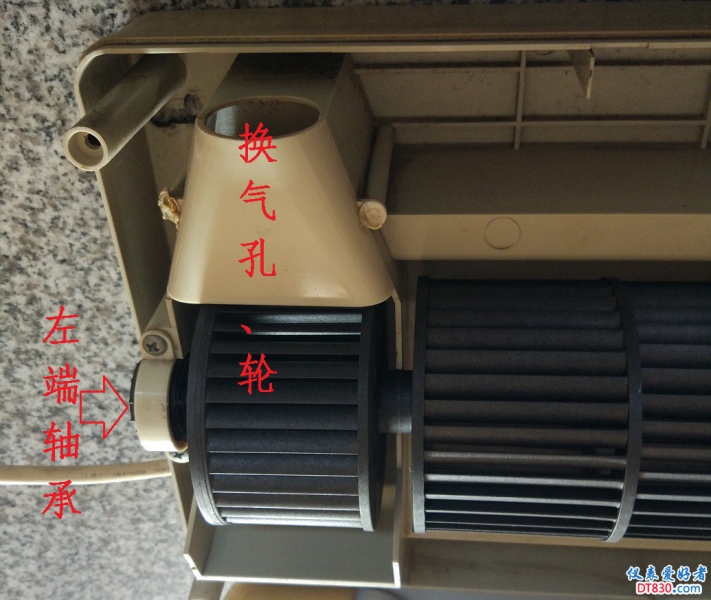

带换气功能

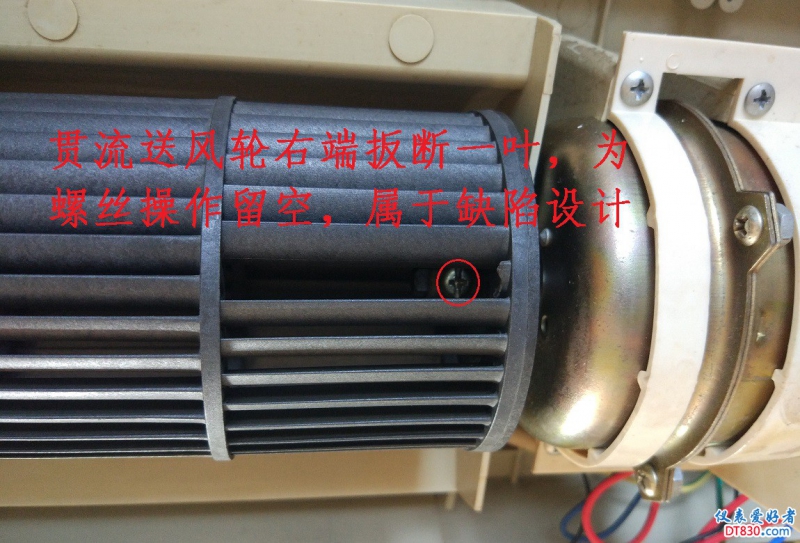

缺陷设计

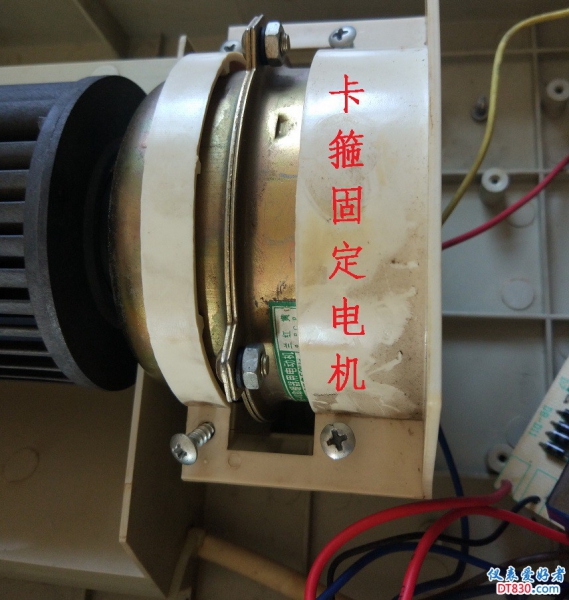

单相交流异步电机

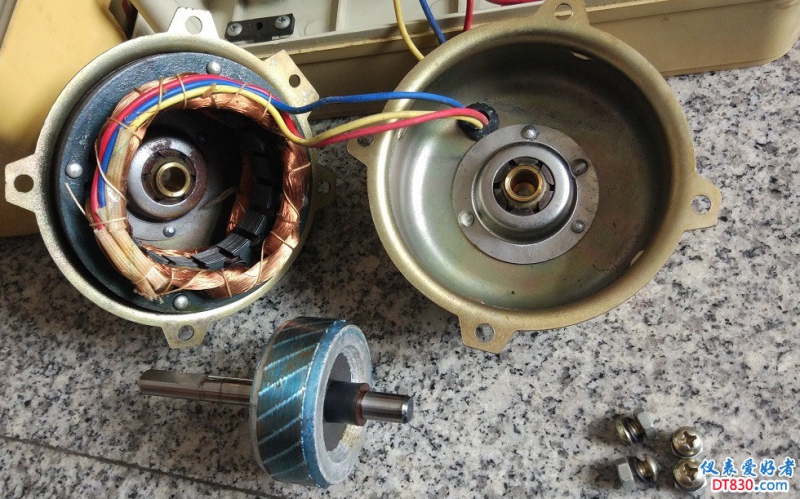

拆开

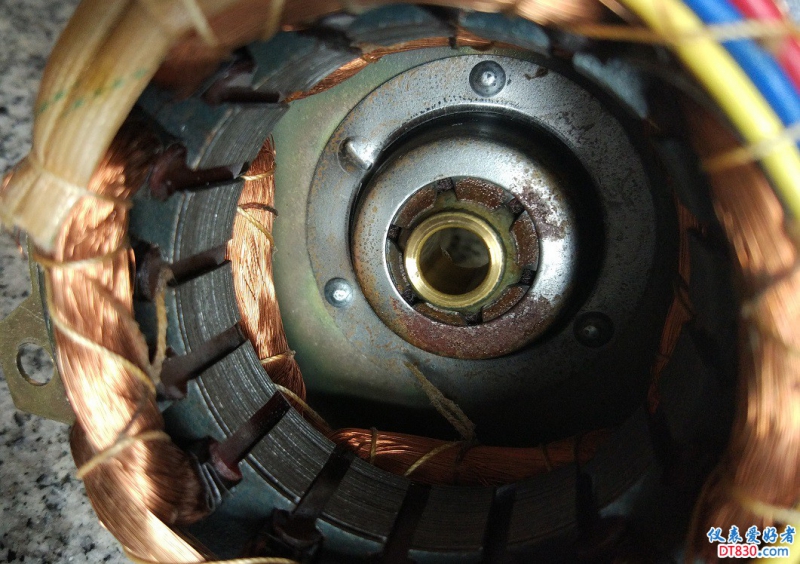

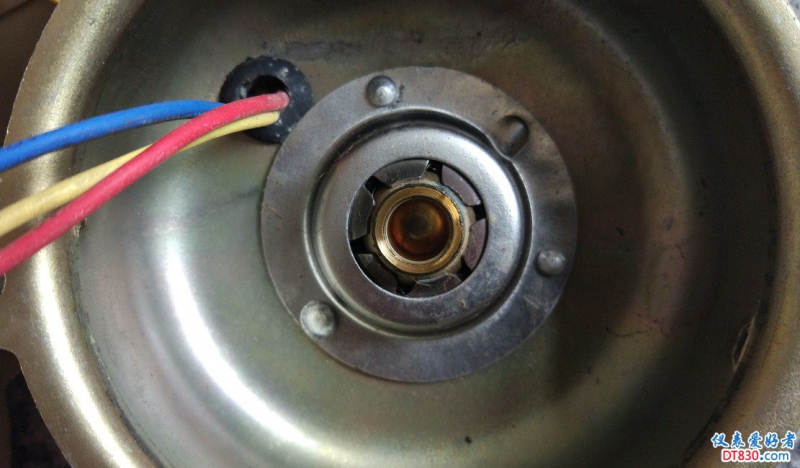

从未加过油，干干的

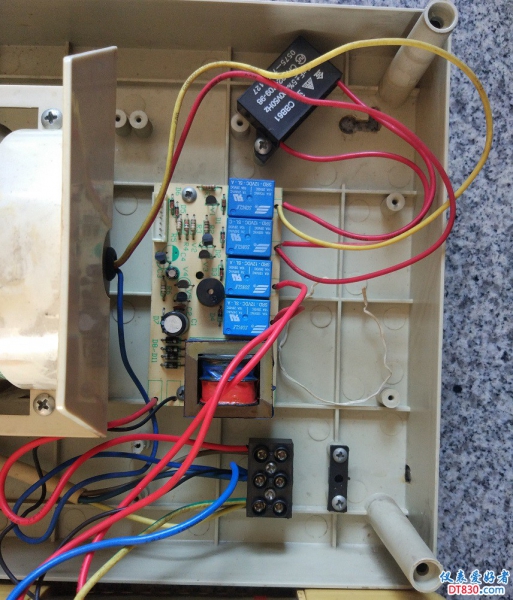

底壳电路板和电机电容

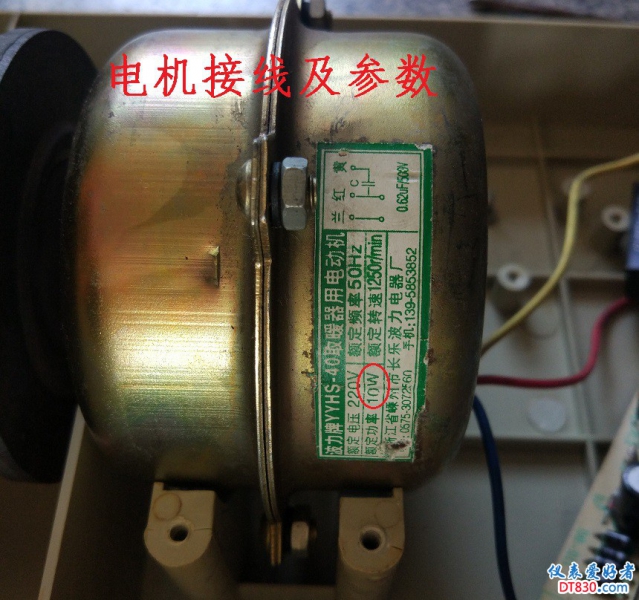

电容参数

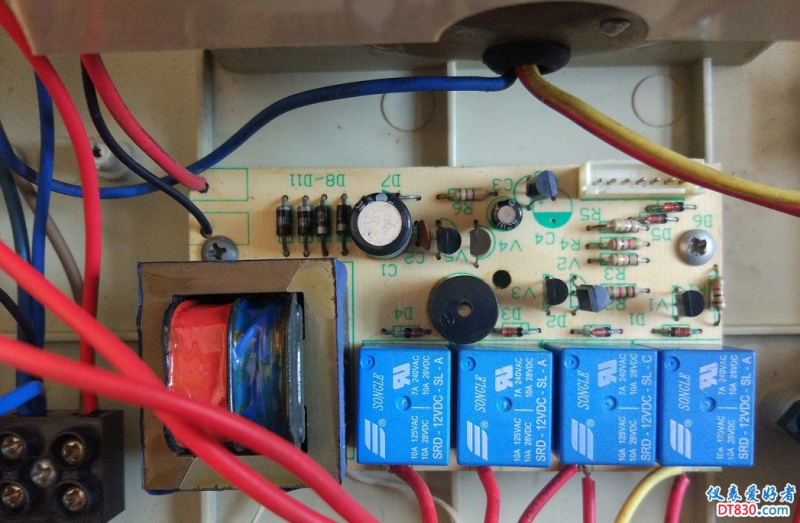

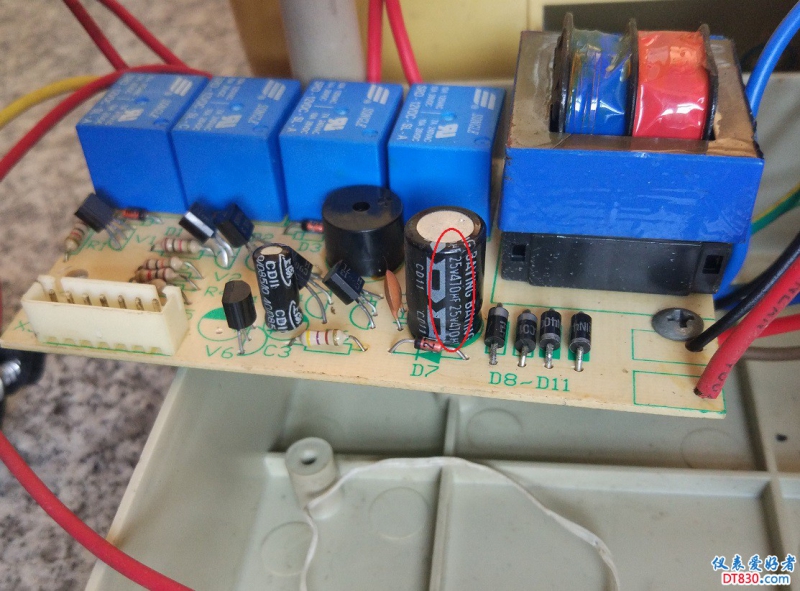

电路板全貌，小工频变压器AC220-10，整流、滤波后DC12V给三极管等电路供电。继电器一排，控制电机和PTC通断

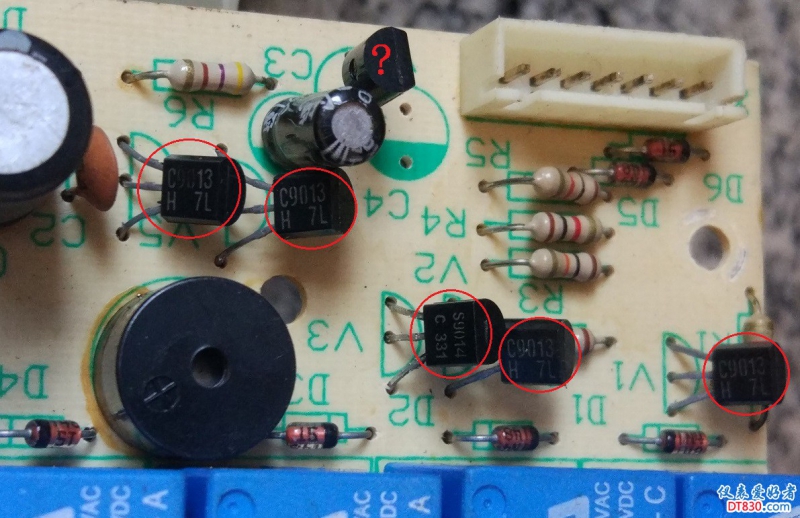

NPN三极管6个




电解

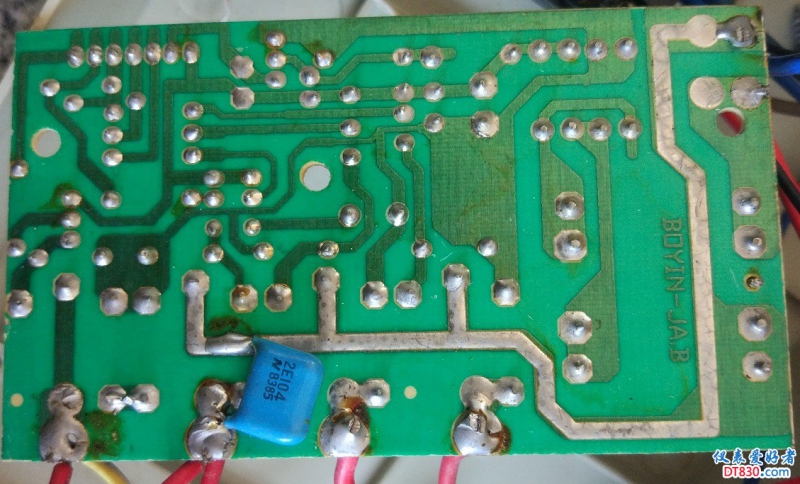

电路板背面

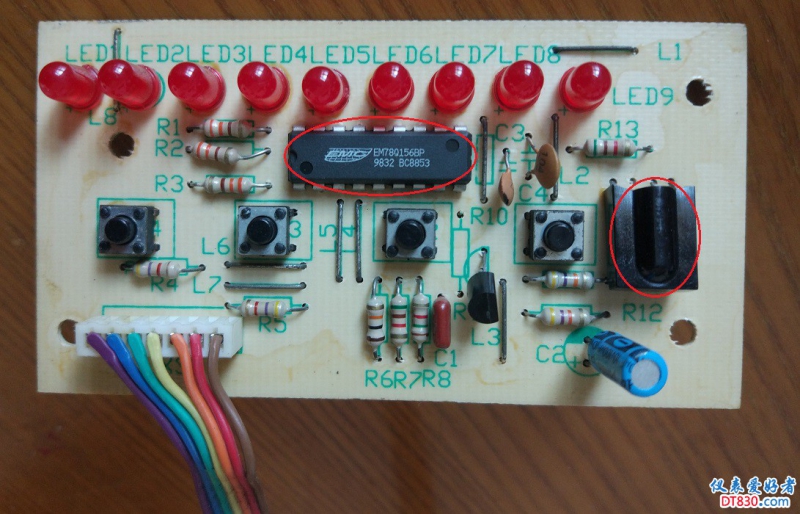

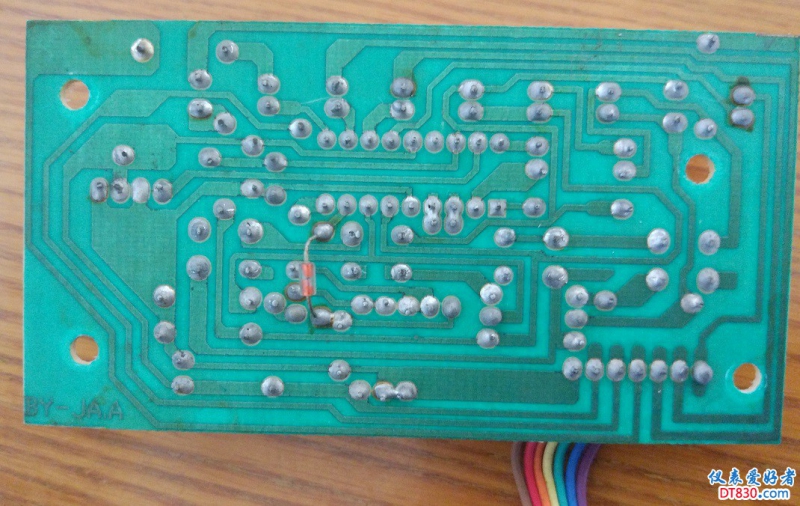

最后看看面壳上的小电路板，故障按钮就在其上。这是背面

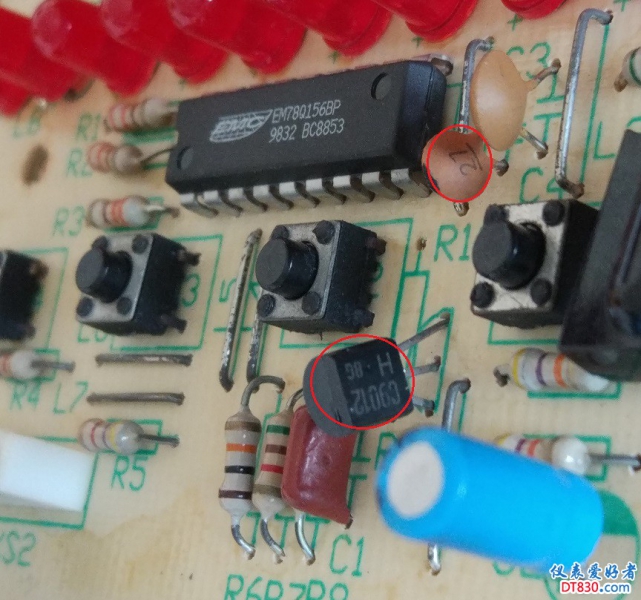

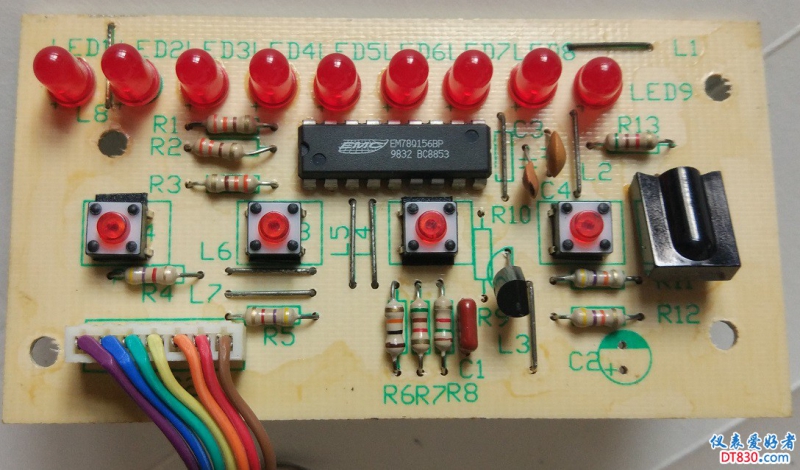

正面。4个轻触开关，通态阻值数百欧姆以上，必须换。有个遥控接收头，但遥控器早没了



这个电解失容了，也得换

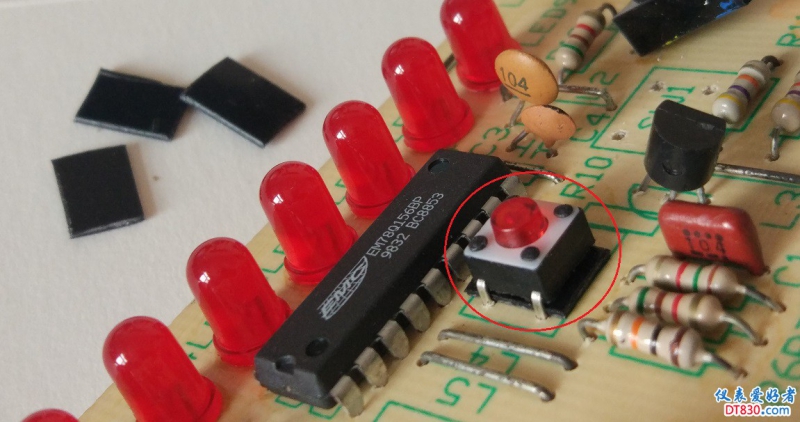

备件开关高度略低，黑塑料片垫一下安装

全部换好

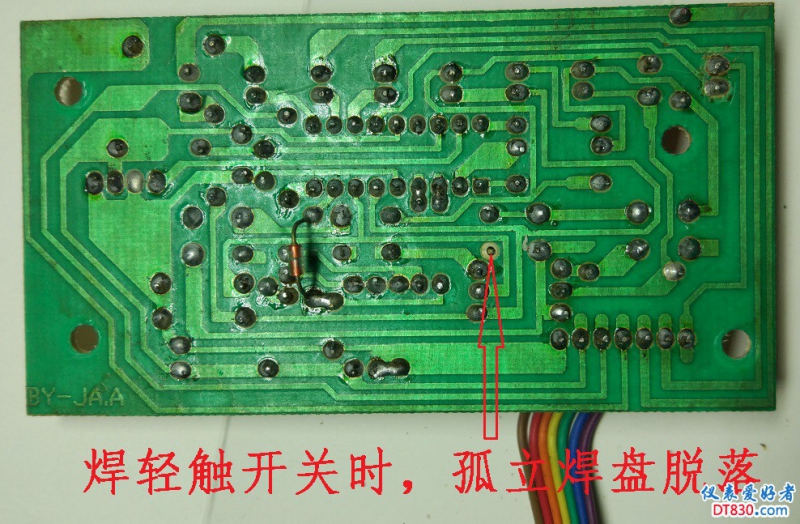

背面全部补焊

继续服役，就不讲究外观了

谢谢你赏光！

43545

27P的磁片电容还会失效？

jsycwnw

43545 发表于 2018-2-12 13:28
27P的磁片电容还会失效？

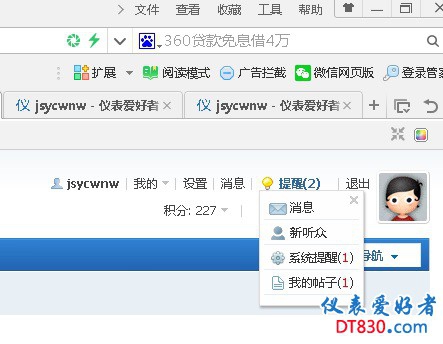

今天登陆论坛，终于可以看到提醒了，谢谢你！

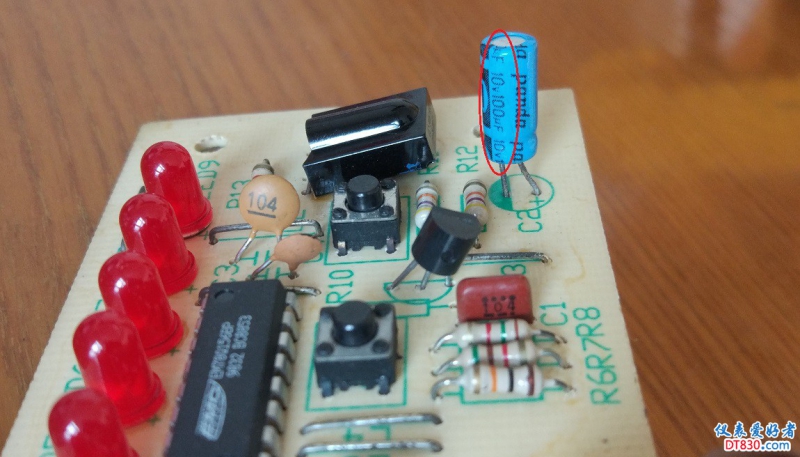

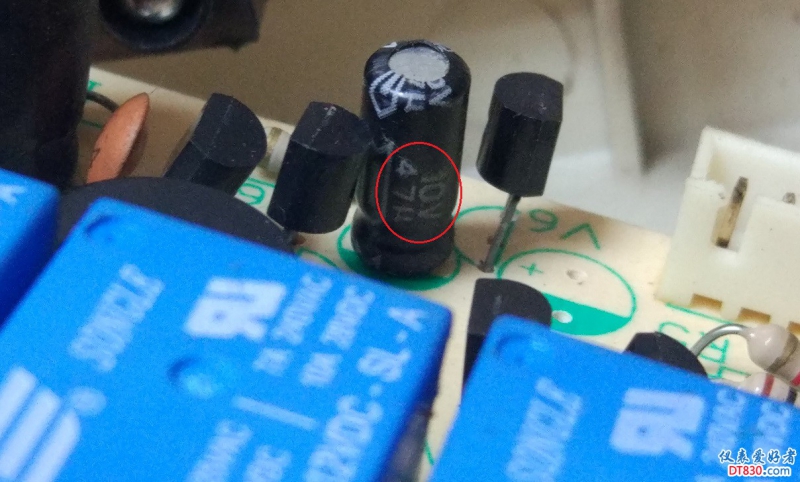

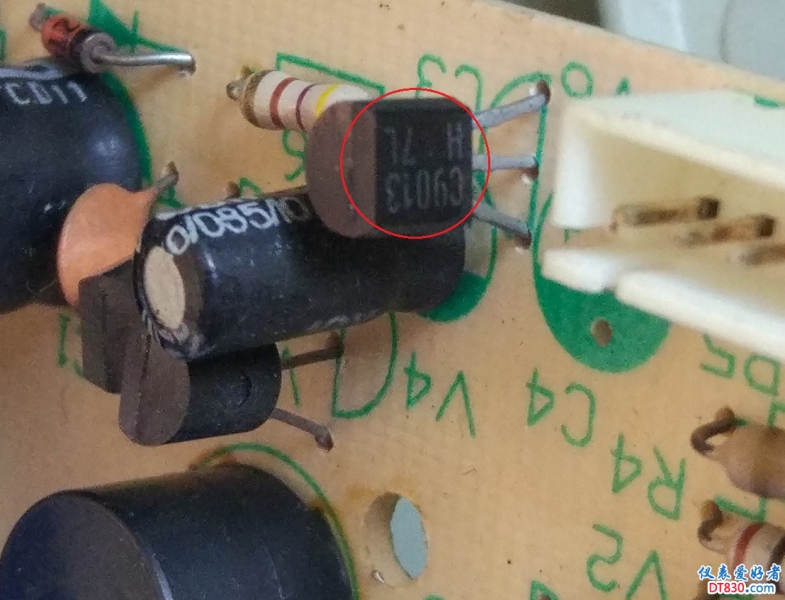

是单片机供电的100微法电解失容了（还剩4.几微法），必须换。图中红圈，只是为了突出部分板载元件的参数之用，并非损坏之意。27P瓷片电容C3，没有专门测量工具，用UT890量过，感觉容量还在，没有失效。
跑过线路，C3串了一个R13（5.1K），与C4（104）并联后，跨接在电路板的供电+、-线间，看似只起到滤除电源的高频干扰作用。如果C3失效会发生什么？请指教！谢谢

PHP99

如果能正常工作，也可不换。27P   连易损坏件一起换了，也可以。电机加油。超温保护，要留意是否正常。
