改个吸顶灯

jsycwnw

以前活动价入的美的21cm吸顶灯，质量尚可，近期打算启用它，感觉色温有点高，灯珠Vf较高（产热多、易光衰），灯具功率有点低

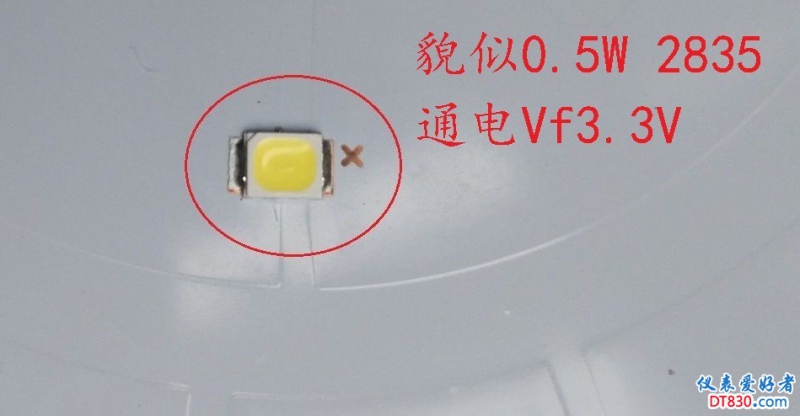

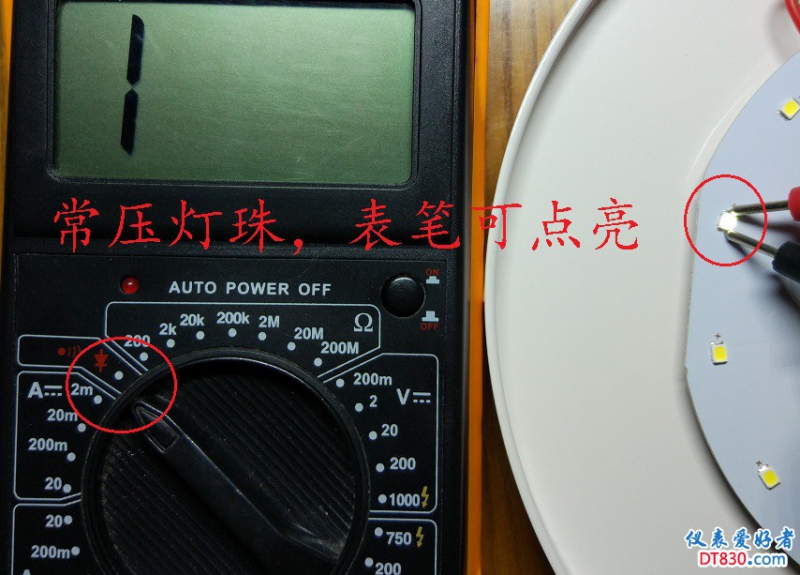

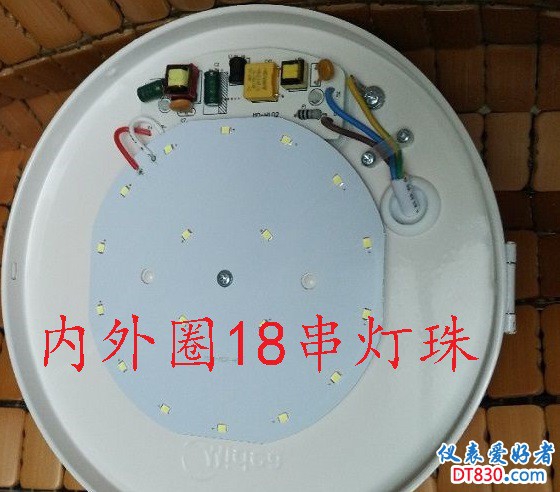

常压灯珠，修改备件好找些

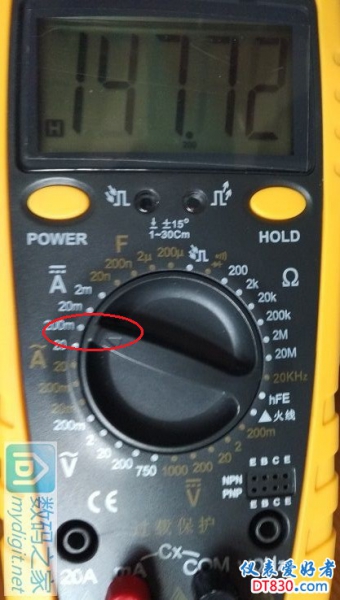

近150mA工作电流

估计电流已为灯珠额定工作电流，所以Vf较高，不是好现象。以前曾测过灯板电压近40V了。

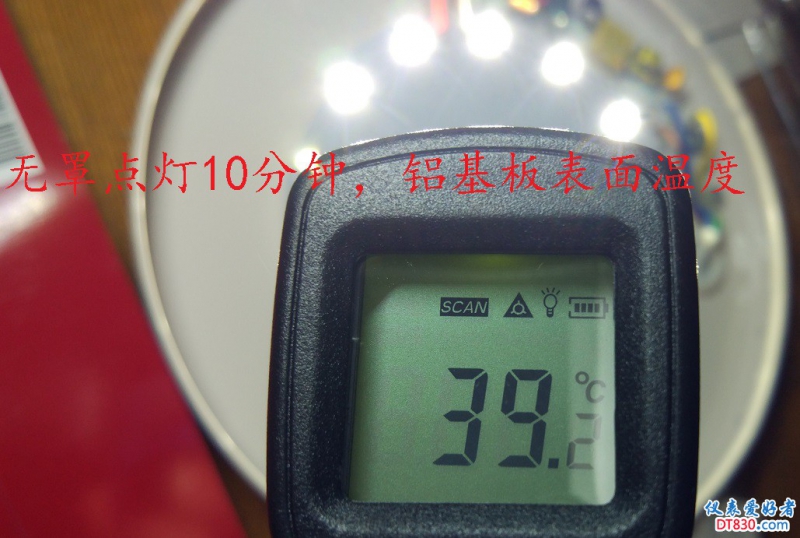

室温10度时，测得灯板表面温度不算太高，当然，灯珠芯片的温度一般还要高个一、二十度

准备按个性化要求改改再用；
1. 灯板功率（电流）由驱动输出一定，通过增加灯珠并联数量（额外并2串）分流，降低每珠电流，减少灯珠发热、降低Vf。

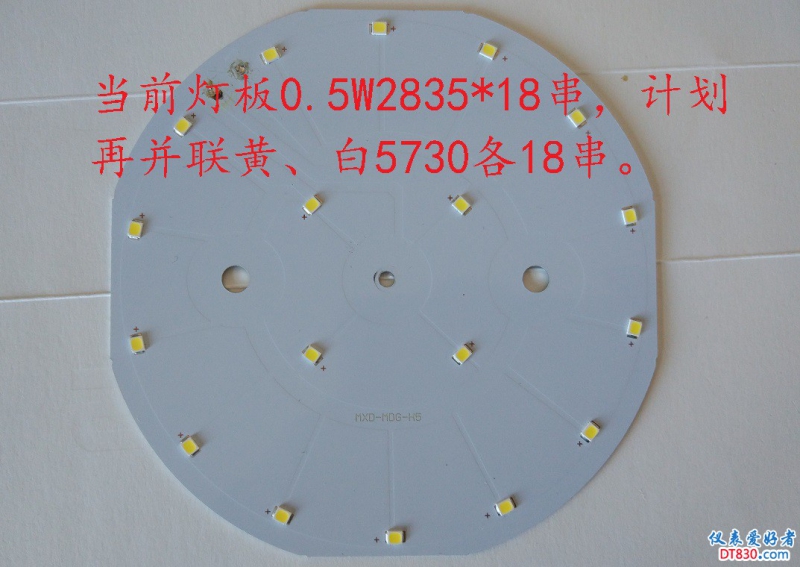

2. 额外并联的灯珠串，一串白光，一串暖光，灯罩内混光，降低射出灯罩的光线色温。因无现成的0.5W2835灯珠备件，本着节约的原则，在闲置灯板上，拆得0.5W5730的白、暖光灯珠替代。
3. 稍微提高点驱动输出电流，增加灯具功率和照度，满足使用场景需要。从原设计的150mA提高到200mA左右。
    综合来看，电流增加仅50mA（应该不超过驱动带载能力），而增幅又远小于灯板并联灯珠后，额定电流增加的300mA幅度，灯珠的温升应该也能得到有效控制。

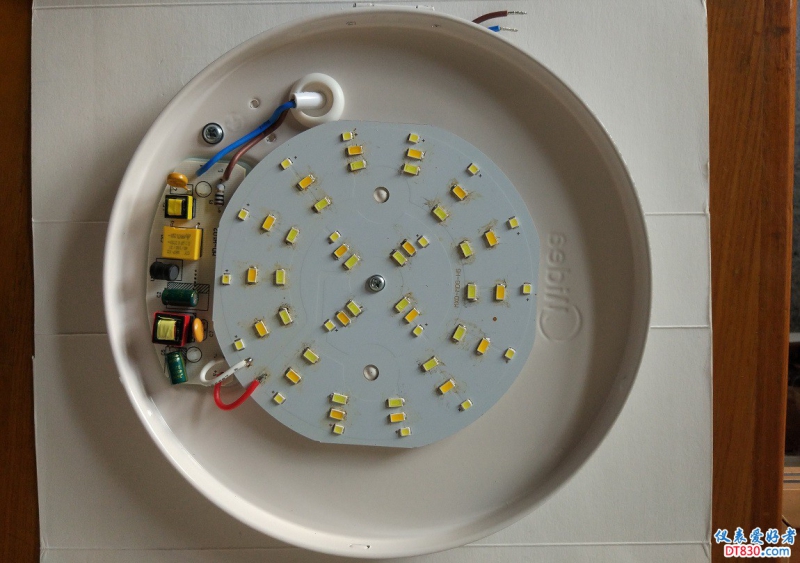

拆下灯板

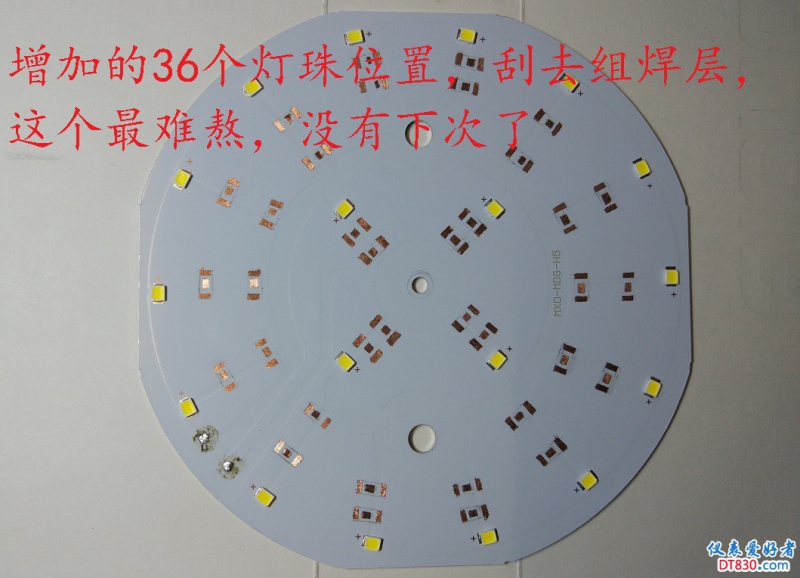

用美工刀，开始痛苦的刮焊盘过程

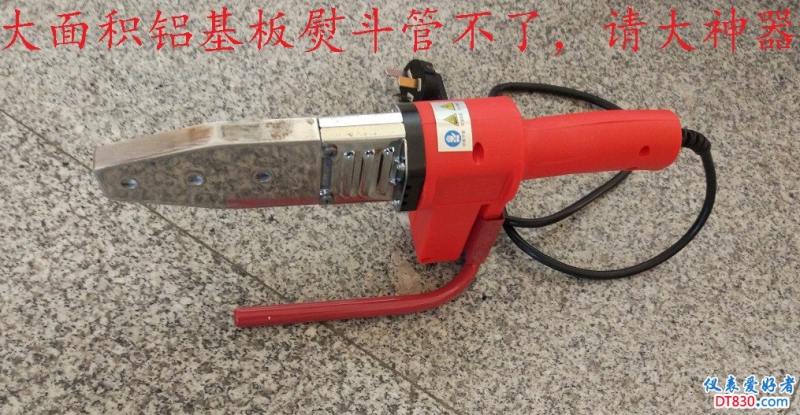

铝基板焊贴片难伺候，没有专业工具，神器助力

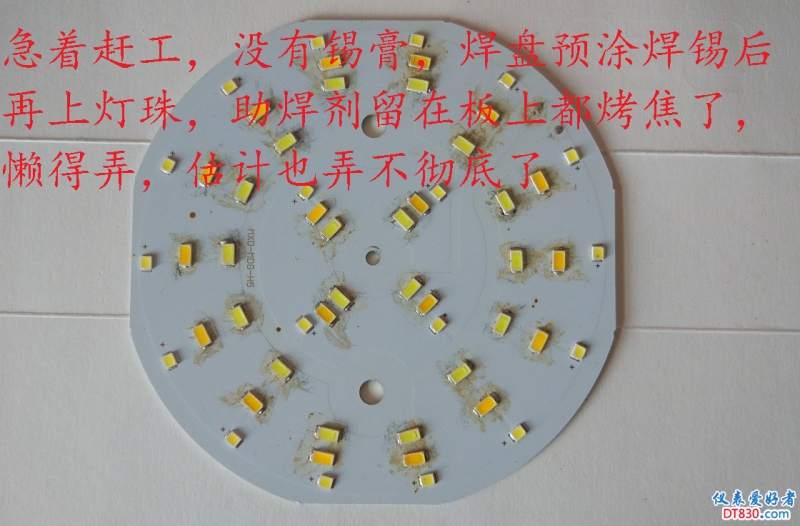

弄成了大花脸。二极管档检测每串的3并灯珠都亮，灯珠就算焊好了

解决了预想中的灯珠分流降Vf、降色温，接下来改驱动输出电流

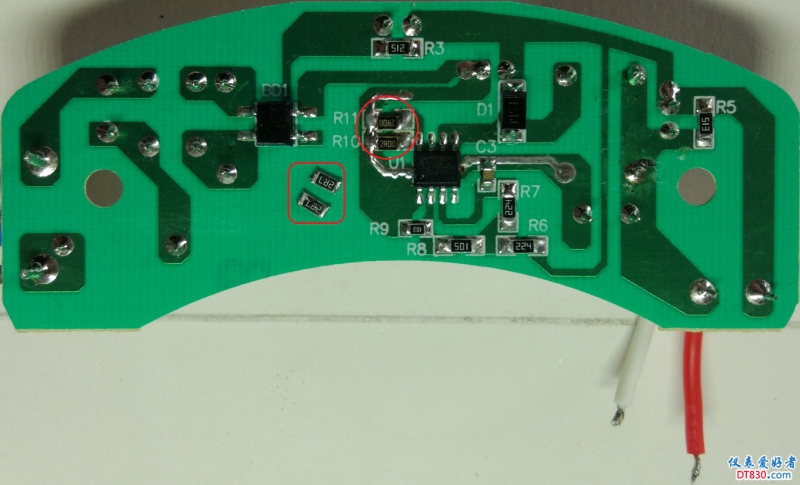

要动的在背面

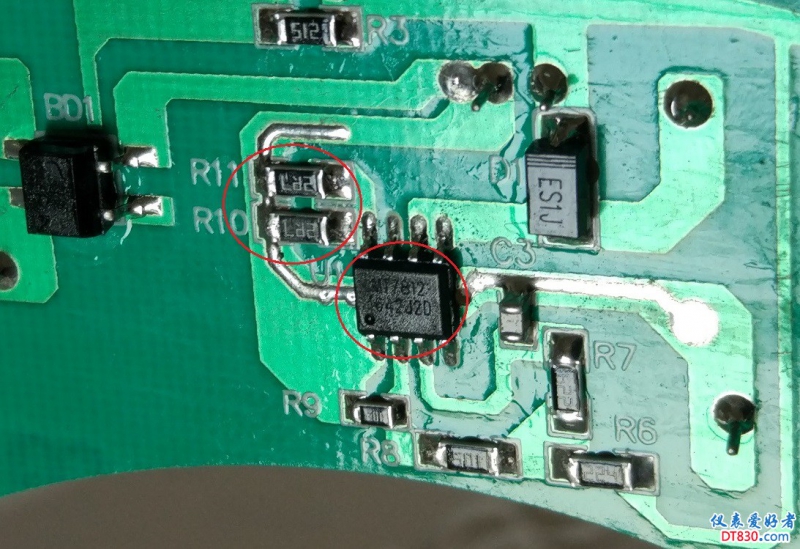

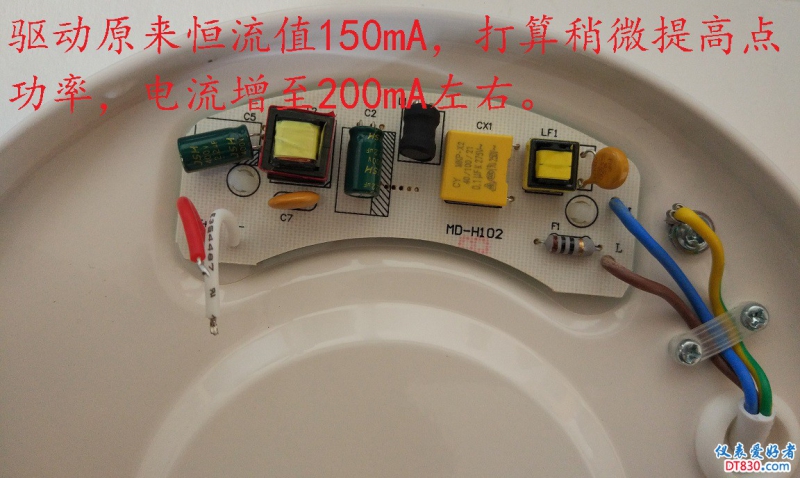

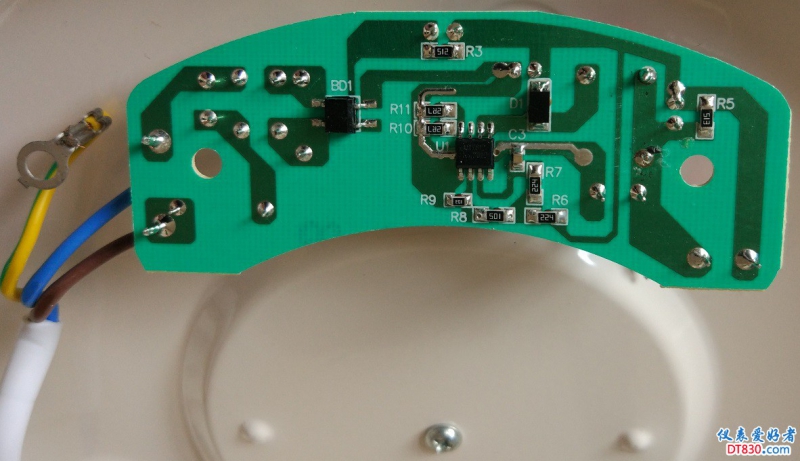

恒流芯片及左上的Cs电阻。改Cs电阻值就能改变驱动输出的恒流值

根据原来的恒流值和对应的Cs阻值，粗算用2个2R00替换原来2个并联的2R7即可达200mA左右

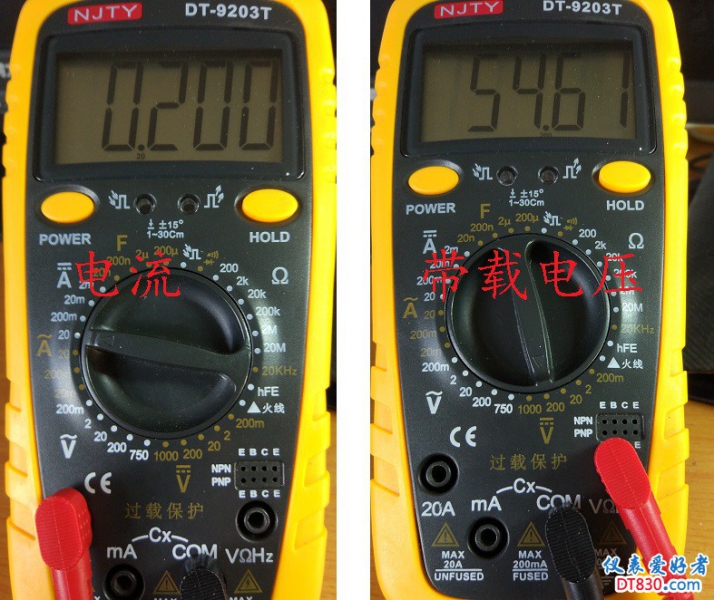

带裸灯板试试，巧了，刚好200mA，其实就是误差个几mA也不需调整。按灯串54.6V折算，Vf仅3V的样子，比原来3.3V有明显的降低，这对控制灯珠发热和减少光衰的意义重大！

测试好复装驱动和灯板

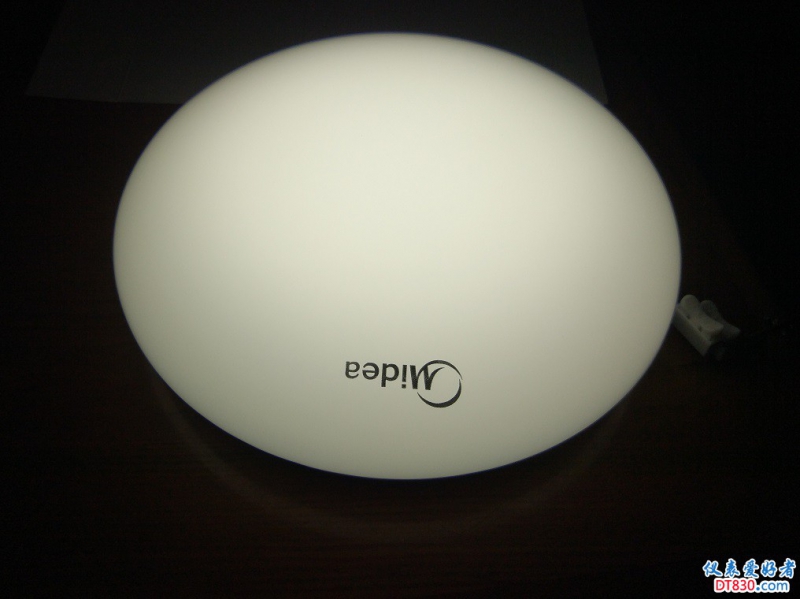

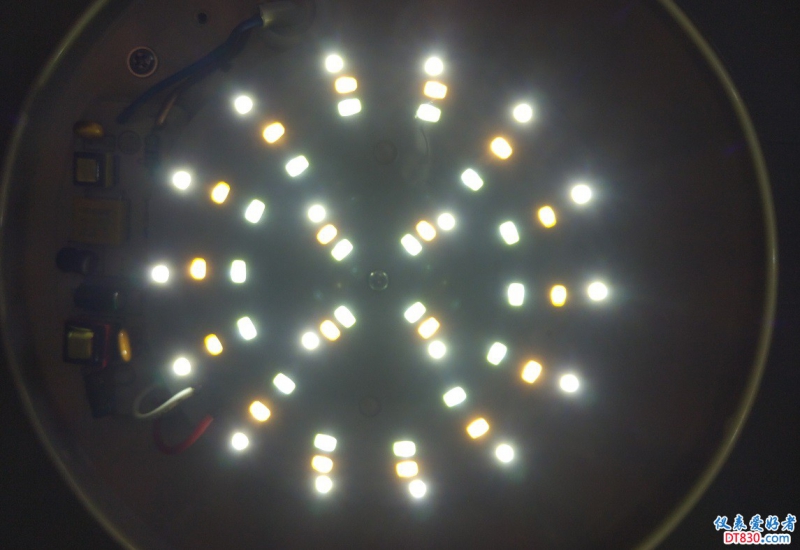

顺利点亮，检查每个灯珠都正常发光。有人对这种混光形式颇不习惯，看着觉得怪怪的。但市场上变色温的灯具，主流做法都是采用类似的方法，其实混光后射出灯罩的光是看不出异样的，再说灯珠本身发出的光色，本质上也是混光的结果（基本是蓝光LED发光芯片，外覆根据光色设计需要的黄、绿色荧光粉封填，形成贴片灯珠）

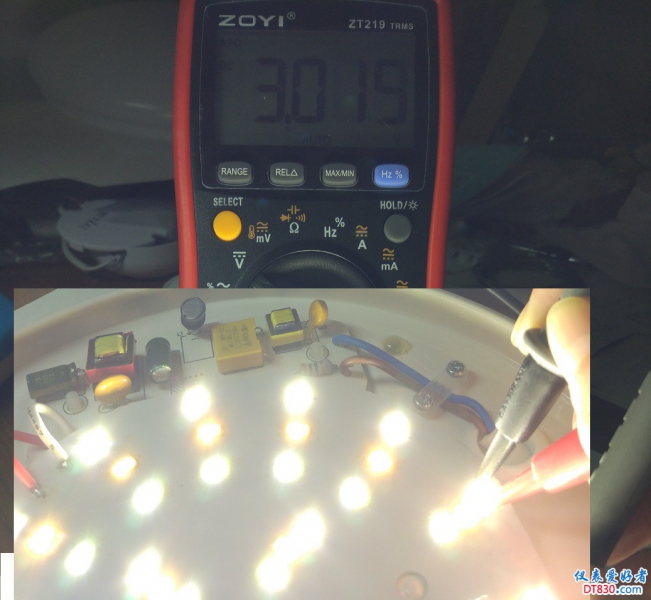

折腾间，蒙坛主厚爱，失而复得的ZT219到了，再拿它测测吧。灯珠Vf就是3V多一丁点

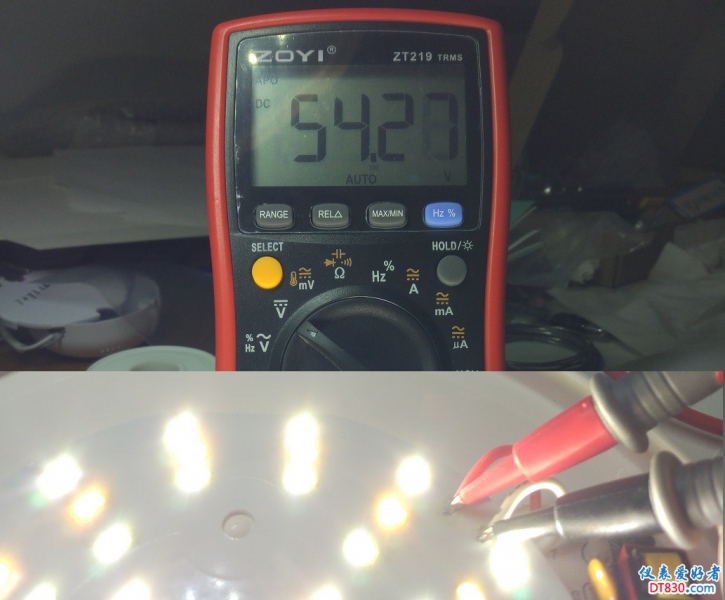

灯板电压54.27V。驱动电流增加，而灯板电压却比原来降低5V多，这就是并联灯珠分流的功劳，意味着灯板（灯珠）的发光效率提高，灯珠发热也得到了有效控制。

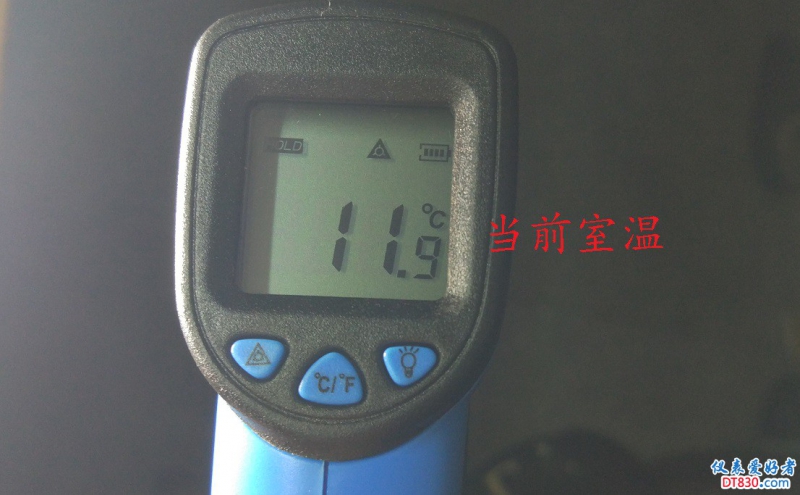

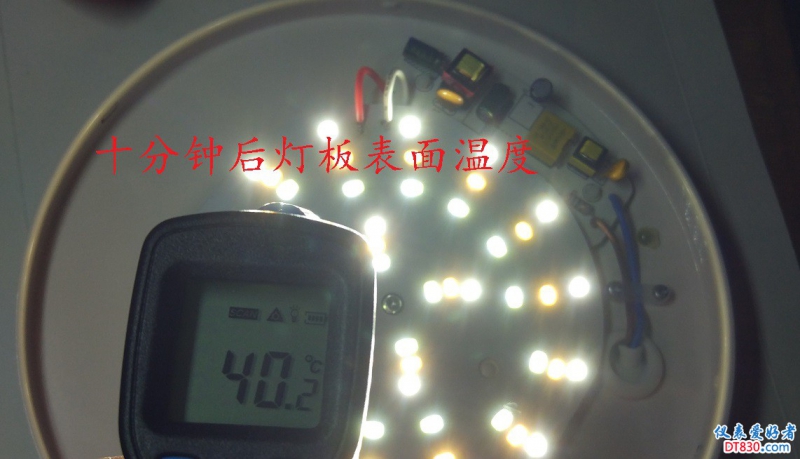

测温枪测测改后灯板表面温度变化，这是当前室温

测温枪显示

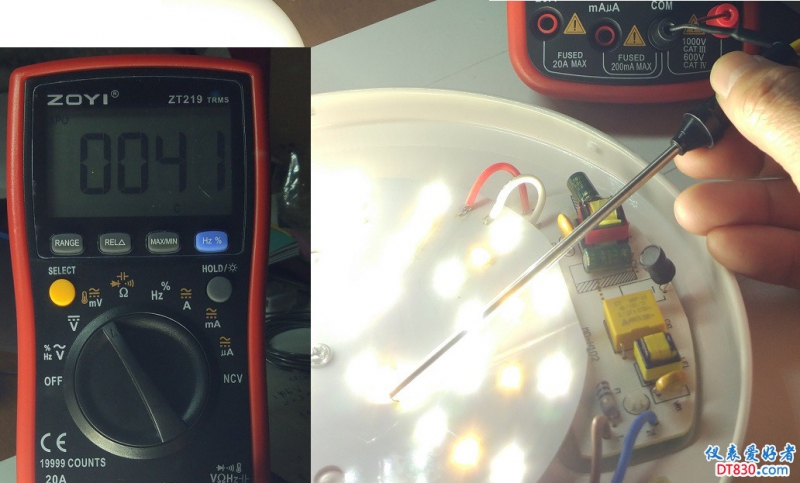

再用ZT219的热电偶测温头看看

改前室温10度，温升29度。改后温升也在这个样子，基本达到修改的预期目的，可以合上灯罩待用了

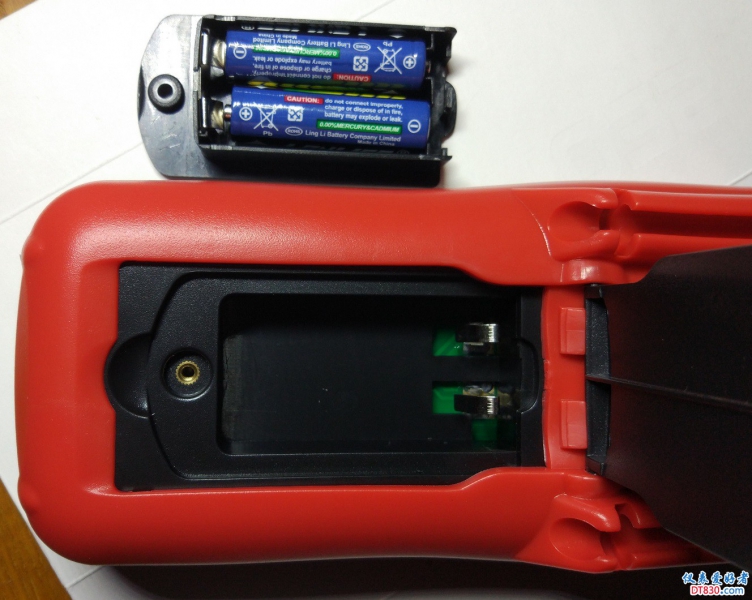

最后晒张众仪ZT219的电池仓照，用了易得又耐久的5号电池，再也不用经常担心电池问题，大爱。这种设计必须·赞一个！
