ZT219基准升级进行中

hc061218

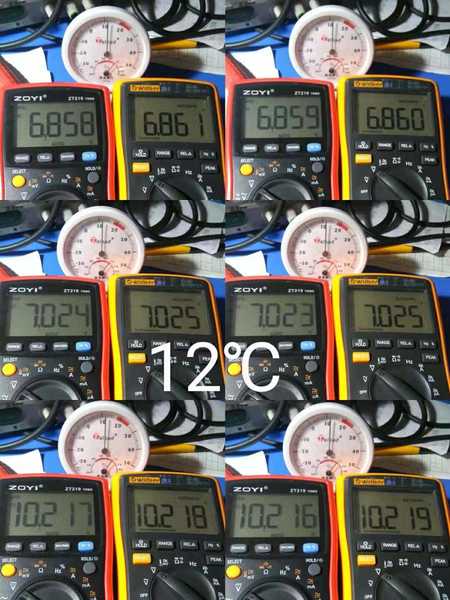

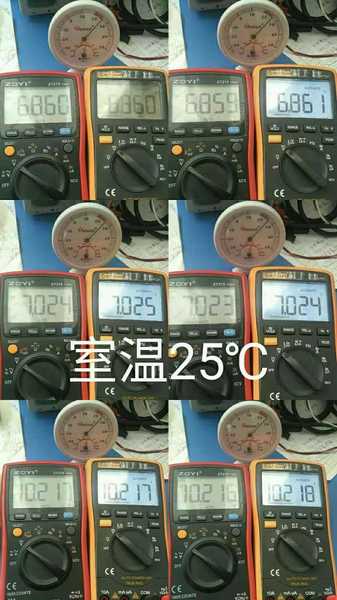

楼主，有个疑问，为啥我的219从25度室温到12度室温，测试399基准，几乎没有变化呢？感觉最多0.5-1个字？  基准也是是8069， 另外同方案的汉研28II同样温漂不大，28II用的是385基准！两个表尾数都不算很稳定，会跳1个字！电阻档的温漂倒是很明显，可能跟分压电阻的温漂有关！
你觉得我这个感觉温漂不大，是哪里问题呢？我查了8069和385的温漂曲线，在室温范围内，曲线几乎是平的，会跟这个有关吗？

wgsd

hc061218 发表于 2019-11-29 09:49
楼主，有个疑问，为啥我的219从25度室温到12度室温，测试399基准，几乎没有变化呢？感觉最多0.5-1个字？   ...

8069温飘几十~一百ppm，电阻也在这个温飘范围，但有可能是反向温飘，我的219温飘就是8069与电阻相互抵消一部分。检查表的温飘表至少要在高温或低温保持两小时，而基准却要在表的检测温度大环境变化时，保持基本恒温不变，才有意义。（当然399的温飘，十度的变化，4位半是发现不了的）
表内的温度过度很慢的，例如小米蓝牙温湿度计，温度误差小于0.3度，那么小的体积，你把两个精度一样的小米，放在两个相差10度的房间，待几小时后，把它放在同一房间一起，十分钟温度还有不小的差距，两个达到接近相同的误差范围（零点几度）得1小时左右。（我测试过）。

wgsd

hc061218 发表于 2019-11-29 09:49
楼主，有个疑问，为啥我的219从25度室温到12度室温，测试399基准，几乎没有变化呢？感觉最多0.5-1个字？   ...

电阻的温飘大是正常的变化，但电压的温飘不但是基准的漂移，还包括分压电阻的温飘，如果两个一个是正飘，一个是负飘，会抵消一部分，甚至大部分或接近全部，这就是有时用作温度补偿的办法。

白不分

谢谢分享。

super-ut61e

我觉得分压电阻得罪温漂对电压档影响应该比较小，电压档的分压电路是比值，温漂相差不大的话，应该对比值的大小影响很小！电阻档也能验证一点，电压测量没有明显温漂，但电阻档温漂明显，因为分压电阻的作为标准电阻，阻值的变化直接影响测量结果，至于基准的温漂，根据手册，虽然总体上温漂比较大，但在室温范围内，温漂是非常小的！剩下的就是单片机芯片本身的温漂了！而且我也不赞同通过加热或者冷却直接测试！我觉得在正常的不同的室温下测试更接近实际情况！我试过把UT61E放进冰箱再拿出来，0-26度回温过程中，一字未变，所以我觉得这方法不靠谱！

wgsd

super-ut61e 发表于 2019-11-30 19:45
我觉得分压电阻得罪温漂对电压档影响应该比较小，电压档的分压电路是比值，温漂相差不大的话，应该对比值的 ...

电压分压和电阻档用的是一组电阻，影响是一样的，只是电压的温飘还包含基准的温飘，电压的温飘小是被基准的温飘抵消了一部分。

super-ut61e

wgsd 发表于 2019-12-1 00:04
电压分压和电阻档用的是一组电阻，影响是一样的，只是电压的温飘还包含基准的温飘，电压的温飘小是被基准 ...

是一组不假，但电压档利用的是分压电阻的比值，电阻档用的是分压电阻的阻值，还是有区别的！温漂比较一致的话，比值基本上变化极小了！

wgsd

super-ut61e 发表于 2019-12-1 11:44
是一组不假，但电压档利用的是分压电阻的比值，电阻档用的是分压电阻的阻值，还是有区别的！温漂比较一致 ...

电阻的温飘是不一样的，如果是排阻，比值变化会小挺多，但多数是各自独立的电阻。

super-ut61e

wgsd 发表于 2019-12-1 11:55
电阻的温飘是不一样的，如果是排阻，比值变化会小挺多，但多数是各自独立的电阻。 ...

你的意思是说，同一型号不同阻值的电阻，温漂也会大不相同？

wgsd

super-ut61e 发表于 2019-12-1 14:25
你的意思是说，同一型号不同阻值的电阻，温漂也会大不相同？

是的，别说这个电阻，连塑料块都不一样。
