ZT219基准升级进行中

[复制链接]
发表于 2018-3-14 11:12:23 | 显示全部楼层 |阅读模式
万用表
主题类别: 制作_改装
仪表品牌: 众仪(ZOYI)
显示字数: 四位半
型号或关键字: ZT219
ZT219小表电压精度标称0.05%,实测基本在0.02%左右,为什么不标的再高些,我想主要原因可能就受限于温漂。我的这块实测温漂在正30ppm/ºC左右,表内的基准8069D标称最大100ppm/ºC,如果是8069D实际温漂小于50ppm/ºC,那厂家怎么不标成8069C(下面会提到)。
不管怎样,你想让你的表在大范围环境温度变化下,不受温度骚扰,ZT219这10度3个左右的数字变化,还是有待改进的。

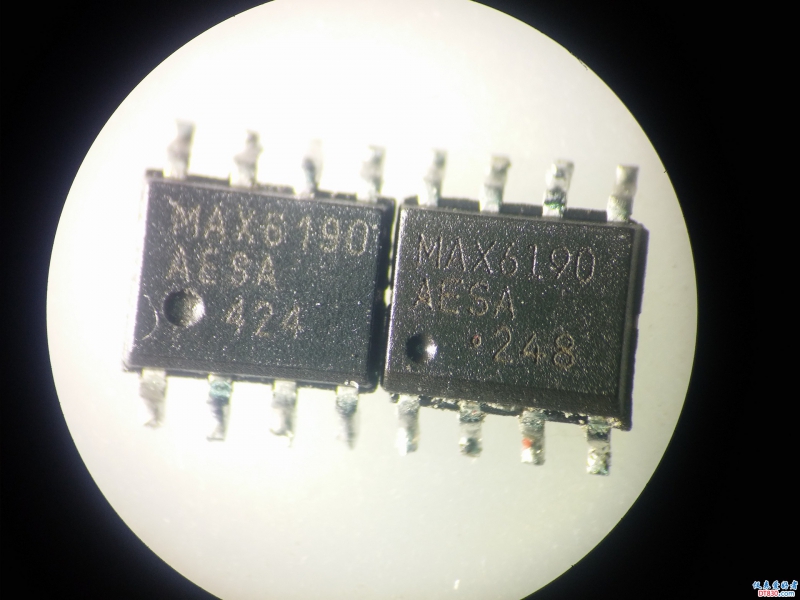

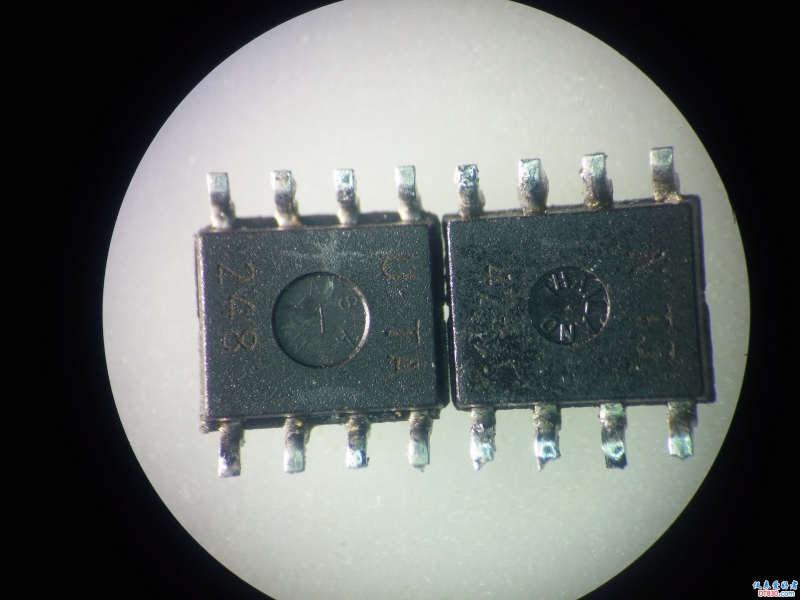

如果你不能忍受,那么就一块来改改吧。首先是基准的选择,因为本人性子较急,没有过多的搜索,只发现MAX6190AESA较适合,标称1.250V,±2mV,温漂2ppm/ºC,最大5ppm/ºC,输入电压大于2.5V到十几伏。(马上购了两只)

j1.jpg j2.jpg j3.jpg

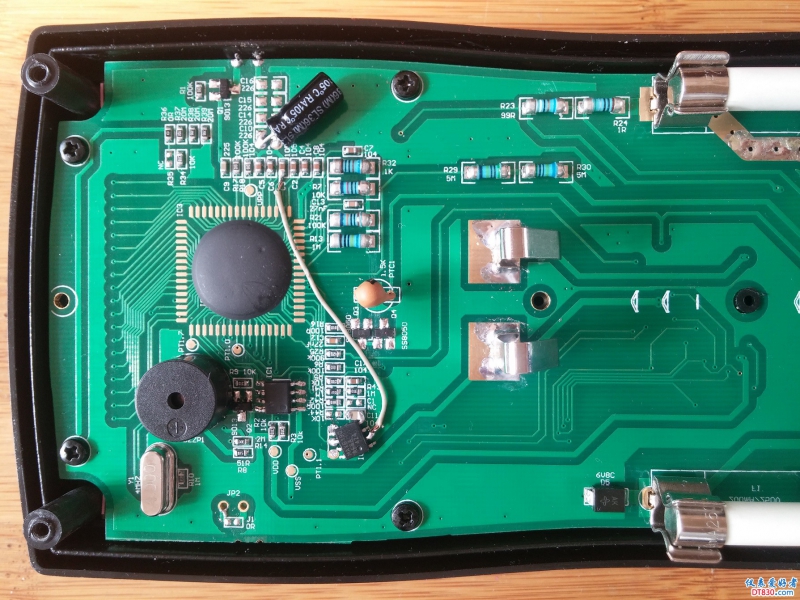

基准到手后,立刻拆机换上。开机正常,测10V基准,9.897V左右,因为表的基准电压变了,需从新校对,暂时不管它了,看温漂是关键。加温到40度,经过1小时的漫长等待,透过保温箱上挖的一个洞,呀!心里冰凉冰凉的,怎么数字跌到9.892V左右。原先是增加3、4个字,现在反倒减少5个字。
难道基准有问题?把另一只换上,也是减少3、4个字(少好点)。把一只基准用一节锂电单独供电,同箱测试,DT9203测量没发现有变化。是不是ZT219的供电太低,因为6190要求最低电压>2.5V,而表内的最高供电勉强只有2.5V,(对表内公共端,非电池负端)。
一不做二不休,给6190单独锂电供电(从20A插口中引出线接电池),再测,等待期间找找看手边有没有简单的升压芯片,做升压准备(很遗憾,没找到)。再测结果还是一样,看来不是供电电压问题。马上把保温箱搬到已开机1天多的3457台表的房间,测测这两个基准的温漂到底是多少。耐心的等待,结果挺标准啦,一个正漂3.5ppm/ºC左右,一个负漂3.5ppm/ºC左右(它俩还挺能配对的)。
这就不明白了,怎么上到表上还不如8069D呢。马上给拆下的8069D单独供电测试,结果温漂在负65ppm/ºC左右。从24度的1.23820V到40度的1.23722V。这也符合8069D的标准,但是,这么大的负向温漂,在ZT219中,从24度到40度,应该增加9个多字才合理呀,那问题究竟出在哪里了。思来想去最大的可能就是分压电阻,而分压电阻最大危害莫过于两个串连的5M电阻。
马上测量,24度时9.9885M,40度时9.9935M,整整变化了500ppm,相当于219变化5个字,即大于正31ppm/ºC。罪恶祸首终于露相了,原来最大的祸首8069D负向变化65ppm/ºC,被电阻正向抵消了30多ppm/ºC,还剩负向30多ppm/ºC,刚好符合以前测试的219温漂30多ppm/ºC的结果。(25度到40度增加4个字左右)

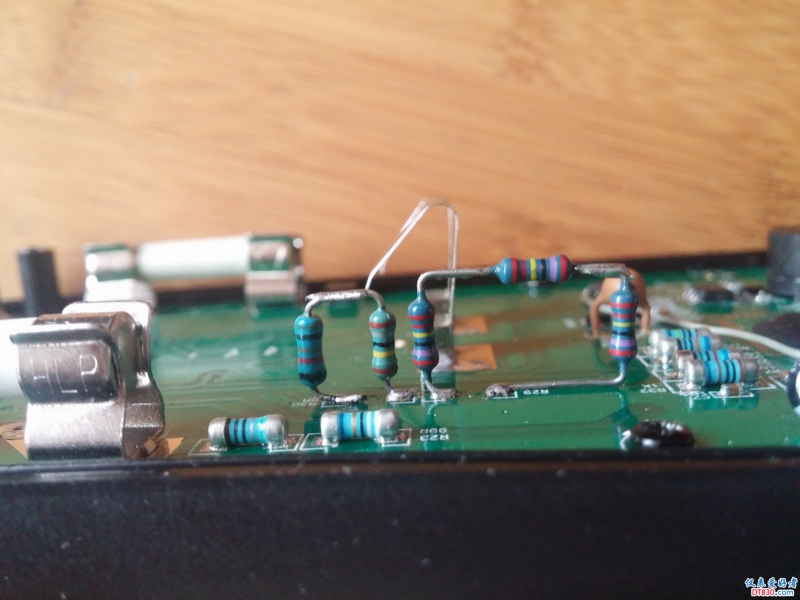

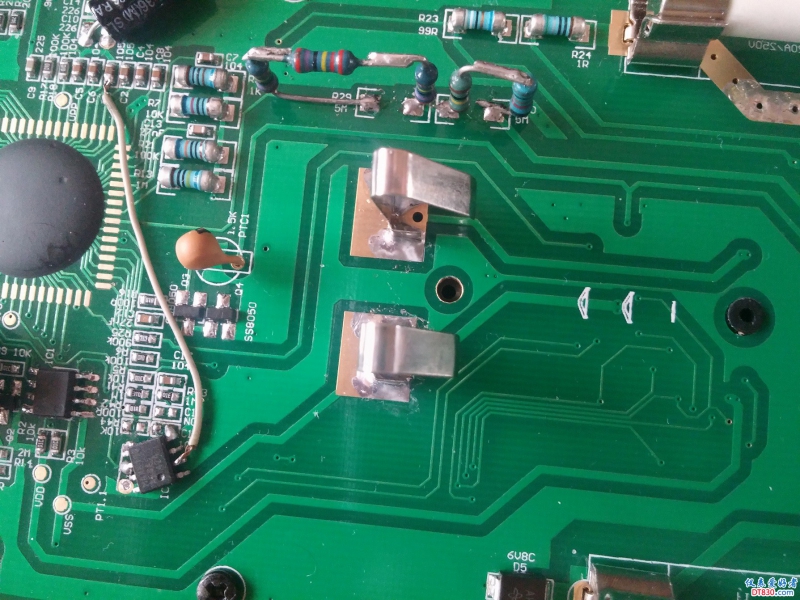

问题找到了那就换电阻吧。先是找出以前改9203分压比时购的RJ14 ±0.1%高精密金属膜、低温漂25PPm电阻,最大只有2M、3M的。先串连测试下温漂如何,结果同219中的一样。忽然想起还有几只早前发现的2.7M六环电阻,三只串连测试,一组正5ppm/ºC,一组接近正10ppm/ºC左右。很不错了。好不容易又找到了一只五环1.8M的,这样加起来还差10K左右就与原机电阻相同了。急不可待的测试下温漂,哇!难得,负20ppm/ºC。计算一下,8.1M正5ppm/ºC,约占总阻抗80%,5X0.8=4ppm,1.8M负20ppm/ºC,约占总阻抗20%,20X0.2=4ppm。刚好相互抵消。佳配!佳配!佳配!

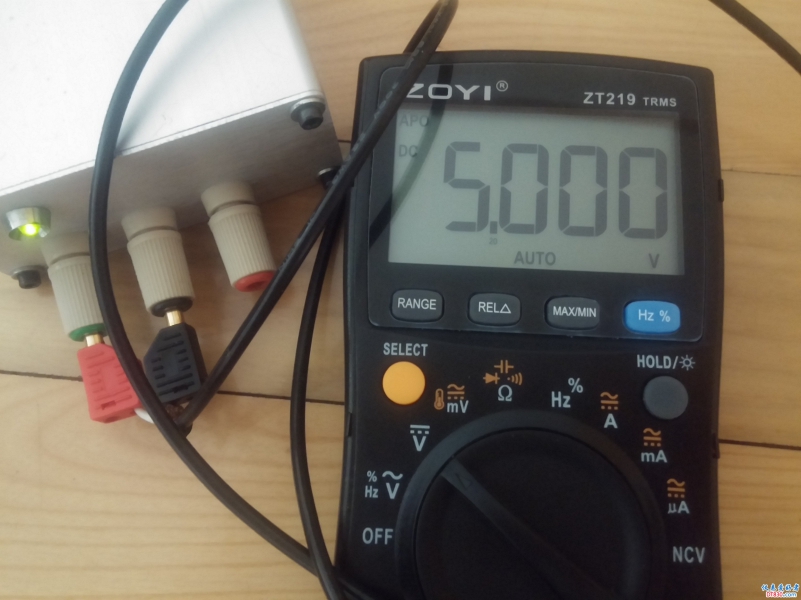

j4.jpg j5.jpg

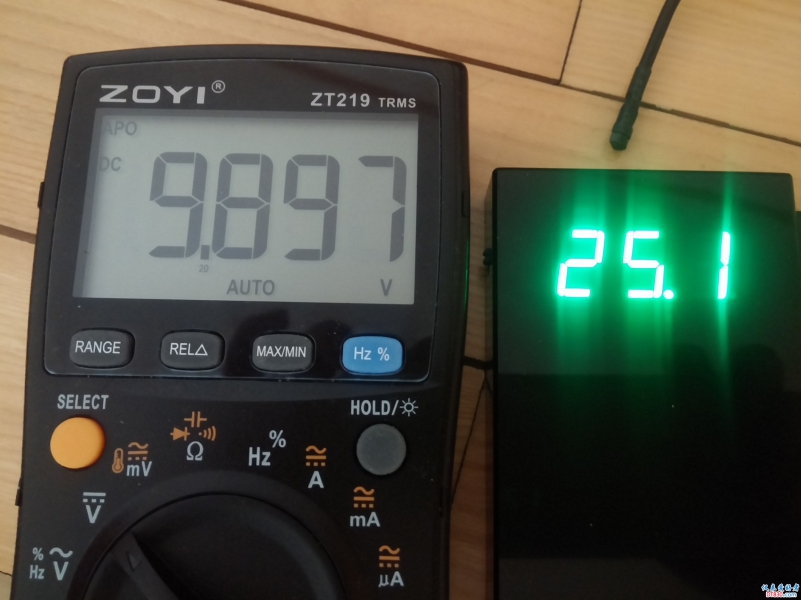

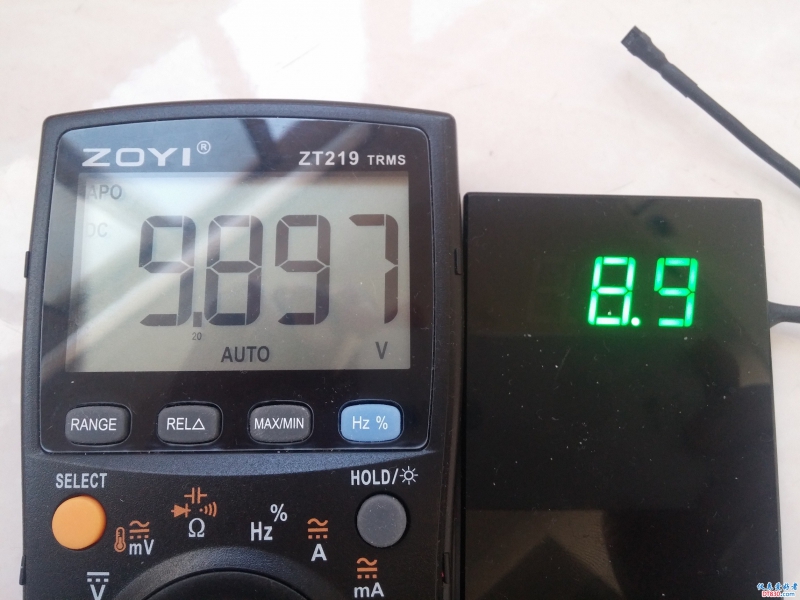

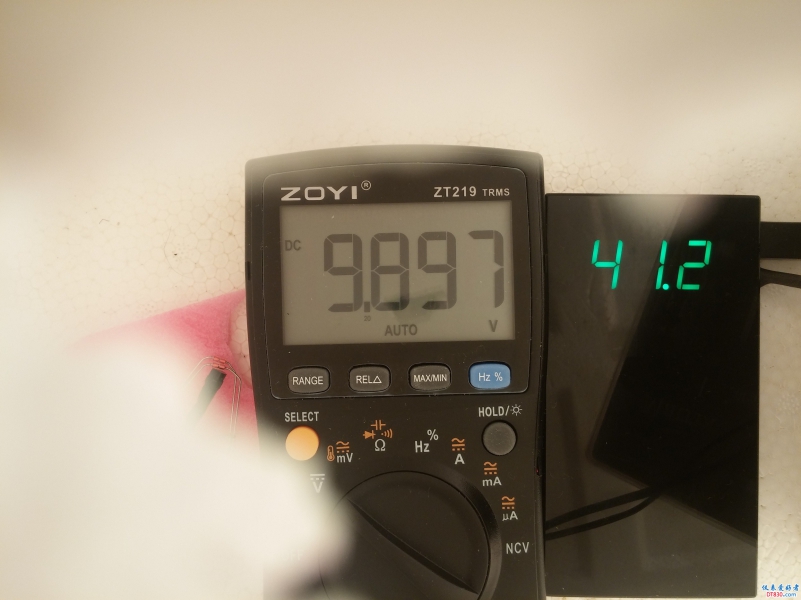

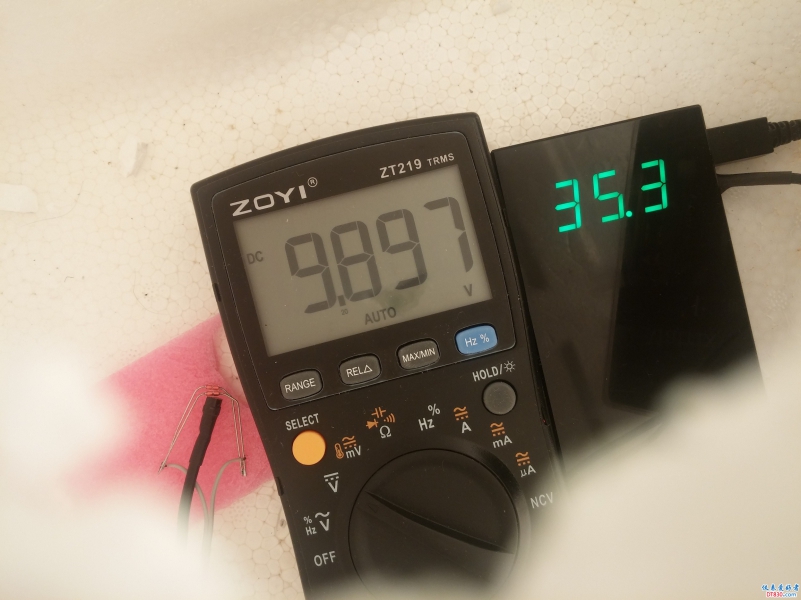

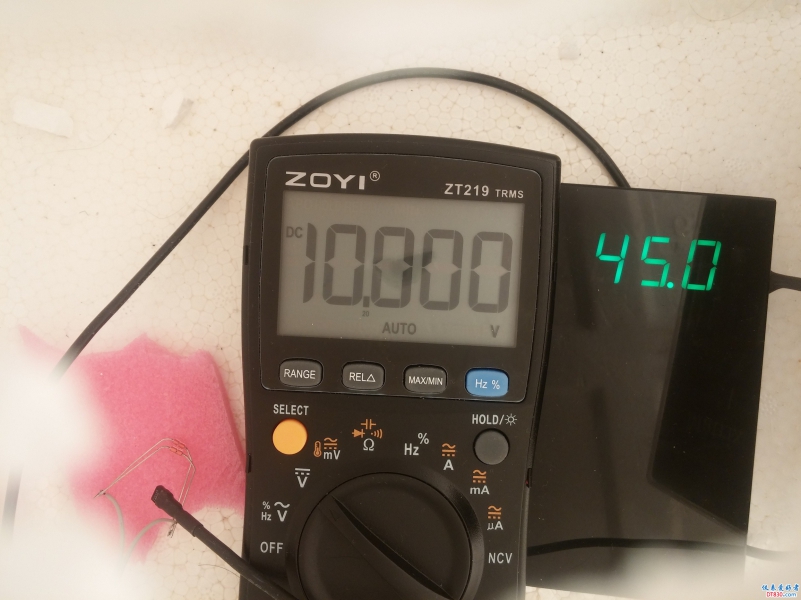

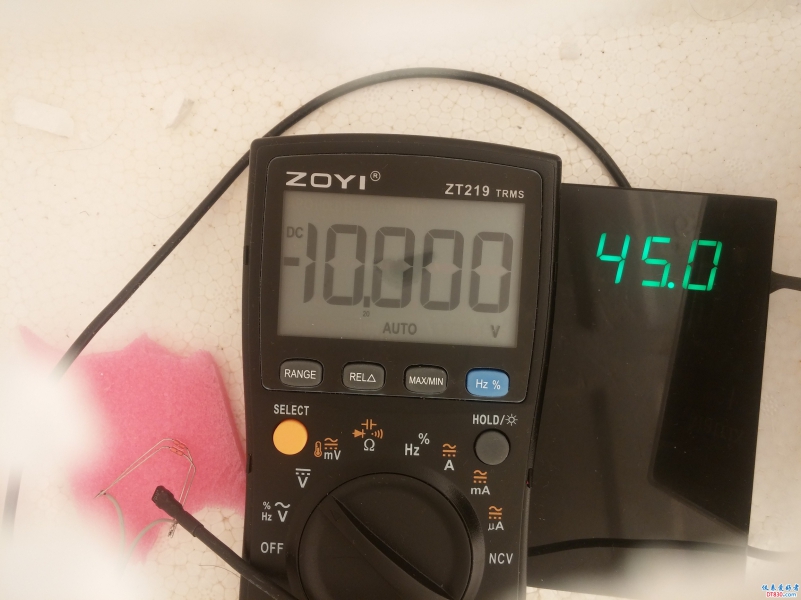

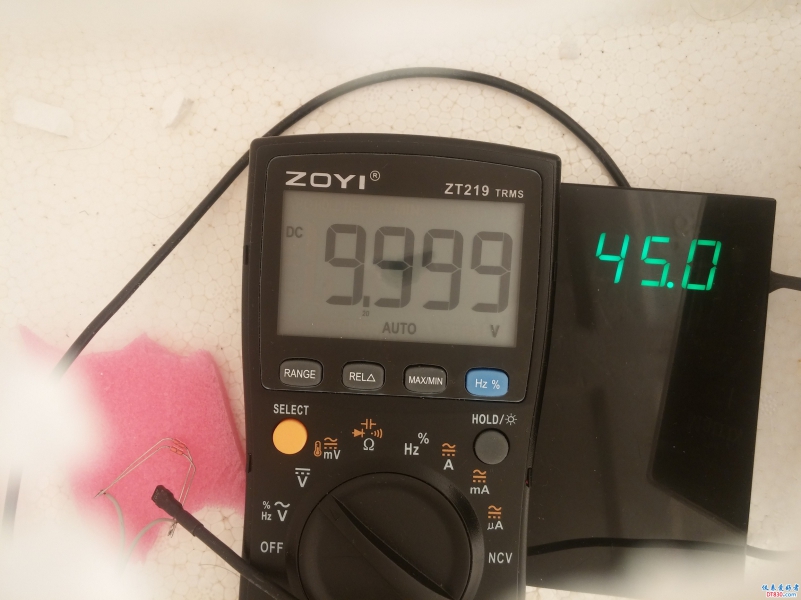

换上电阻,测10V基准,仍为9.897V(25度),立马开炉加温,数字很快到了40度,计时、观看、等待,历时1个多小时,呵呵,终于老实了,不跳了。来张合影吧,为了同镜显示,委屈一下温度计,和探头一块进箱发烧吧。别说手机镜头放在保温箱掏的洞口上,正好盖的挺严实。

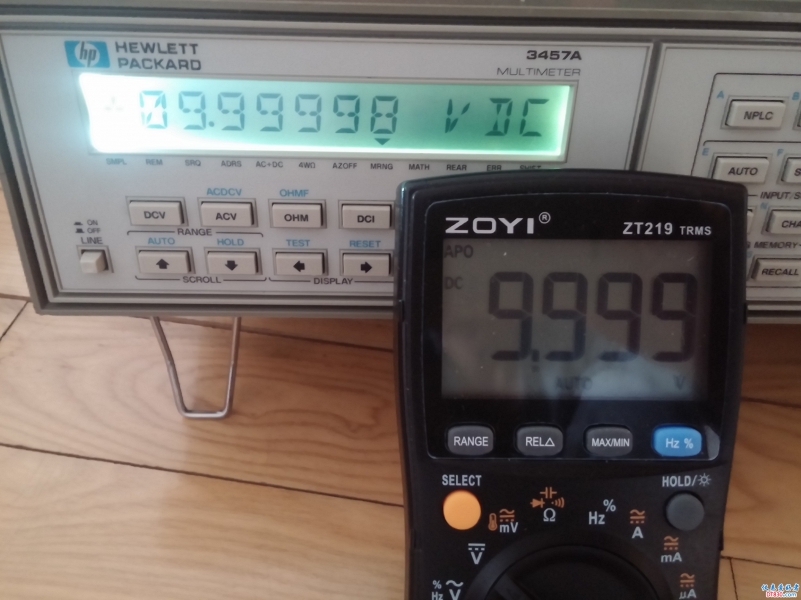

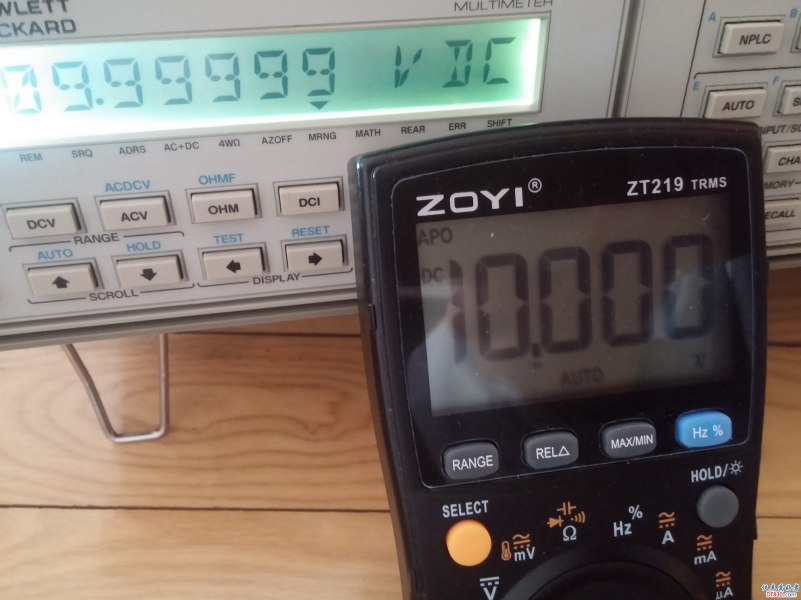

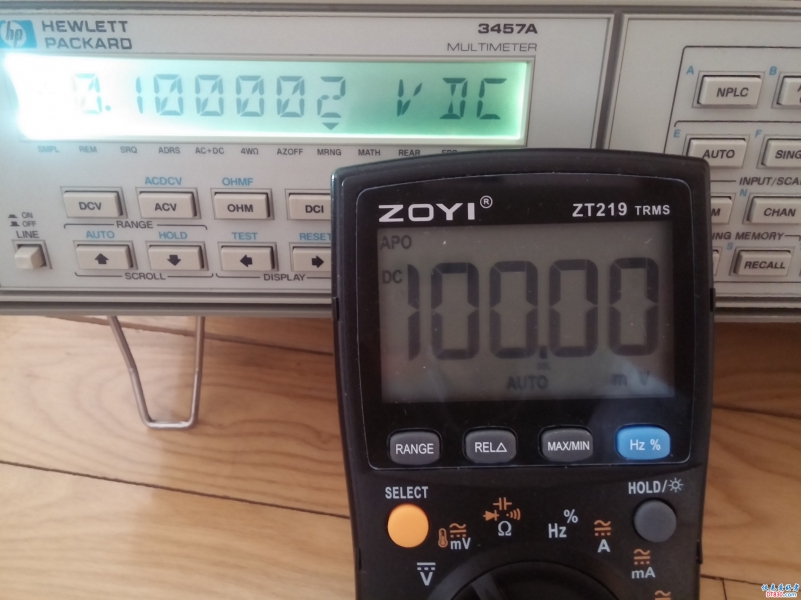

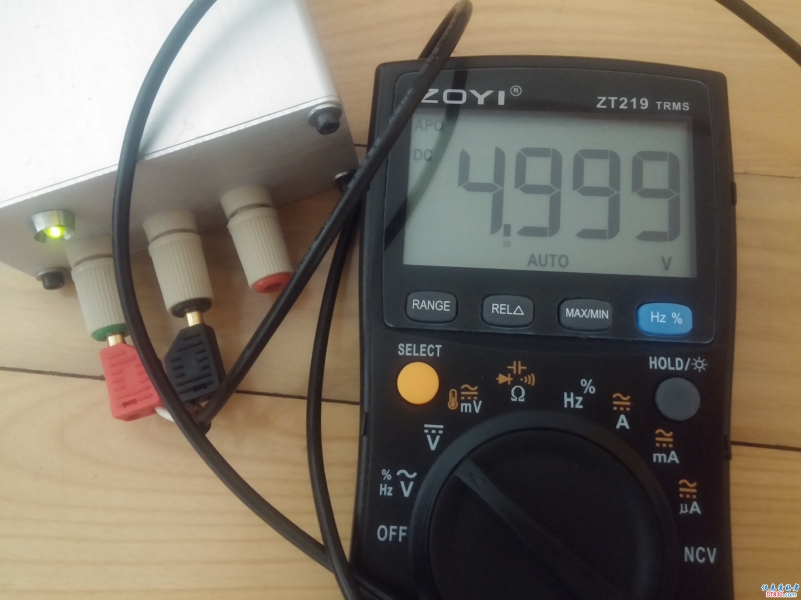

大家也看累了吧,先上几张图,休息一下,然后再做调校。

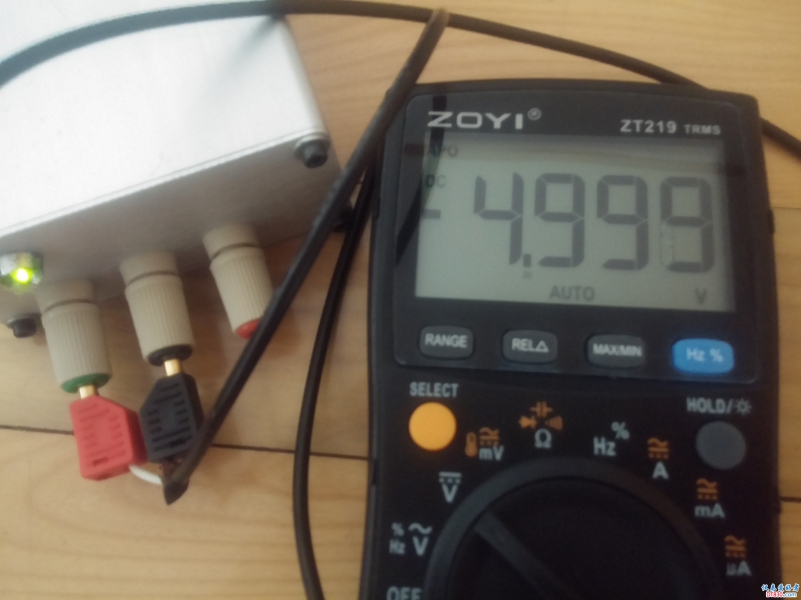

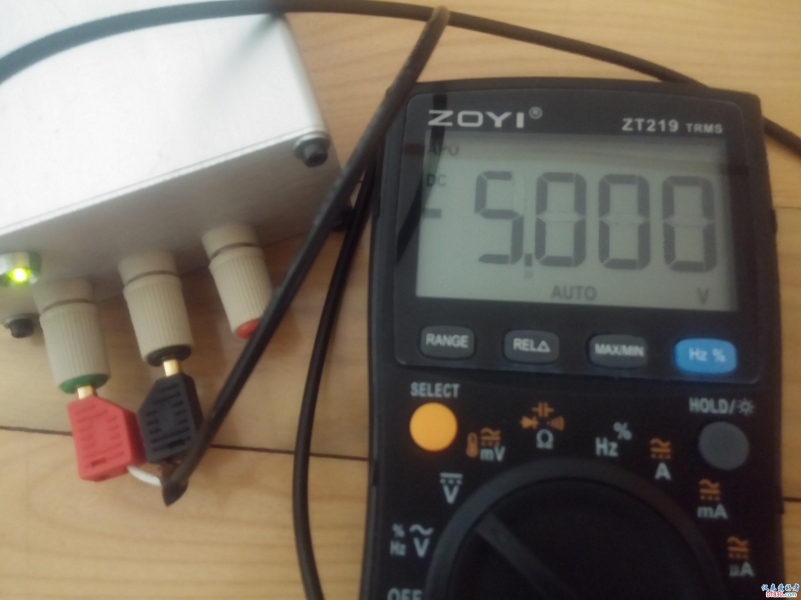

j6.jpg j7.jpg j8.jpg j9.jpg


评分

参与人数 4金钱 +21 收起 理由
veteran + 2 赞一个!
jsycwnw + 5 赞一个!
巍巍兴安 + 5 很给力!
43545 + 9 很给力!

查看全部评分

发表于 2018-3-14 11:31:48 | 显示全部楼层
高手,技术性很强的好文章,值得我们学习!
 楼主| 发表于 2018-3-14 12:22:22 | 显示全部楼层
eveffort 发表于 2018-3-14 11:31
高手,技术性很强的好文章,值得我们学习!

咱都一样,只是玩玩而已,高手不会把时间消费在这上的。
发表于 2018-3-14 14:03:03 | 显示全部楼层
观测温飘是非常耗时间的一项实验,太费时了。辛苦了。
发表于 2018-3-14 14:27:42 | 显示全部楼层
不管怎么样有这种精神是好的,赞!
发表于 2018-3-14 16:20:03 | 显示全部楼层
看来此次改装还时有起色的! 祝贺!
发表于 2018-3-14 20:26:58 | 显示全部楼层
真牛,30度温度变化,一字不差
发表于 2018-3-15 00:00:39 | 显示全部楼层
生产厂家恐怕都没你能钻研。
发表于 2018-3-15 07:54:08 | 显示全部楼层
不羁的风yb 发表于 2018-3-15 00:00
生产厂家恐怕都没你能钻研。

讲的实在,这种精神是好的,很辛苦。
发表于 2018-3-15 08:11:35 | 显示全部楼层
谢谢分享! 楼主辛苦。
