同测开关电源D极波形和电压与大家分享

表述 · 发表于 2018-5-30 14:54:22

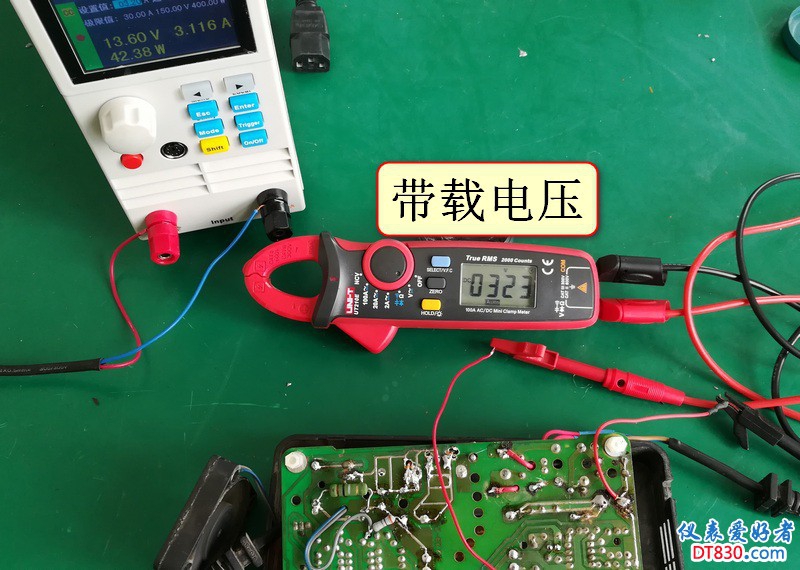

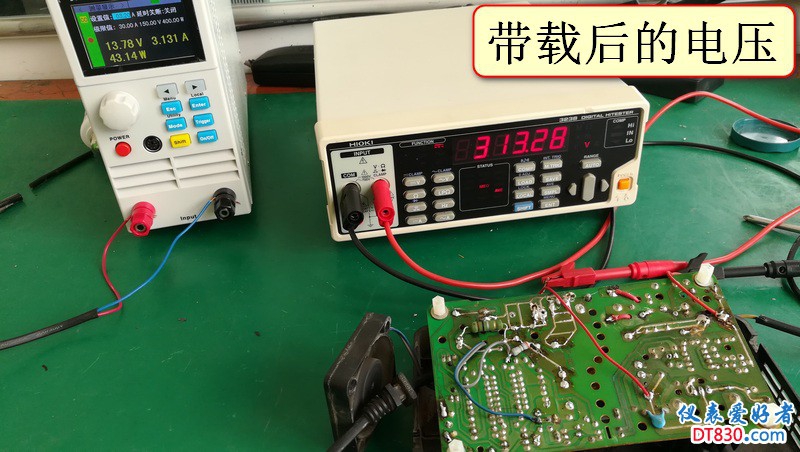

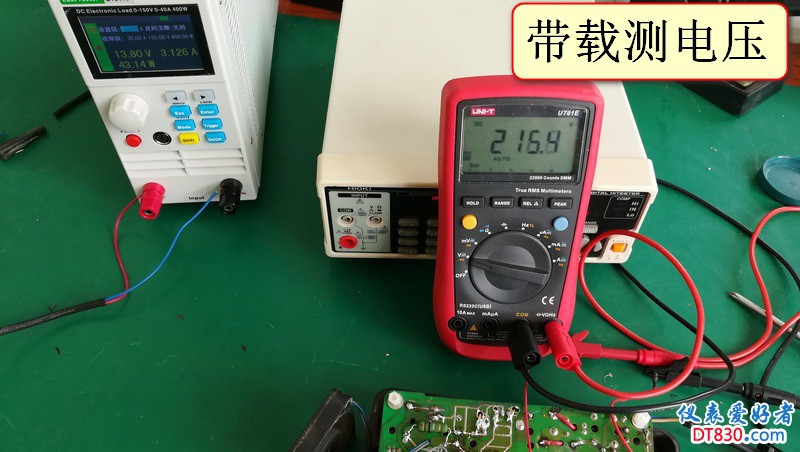

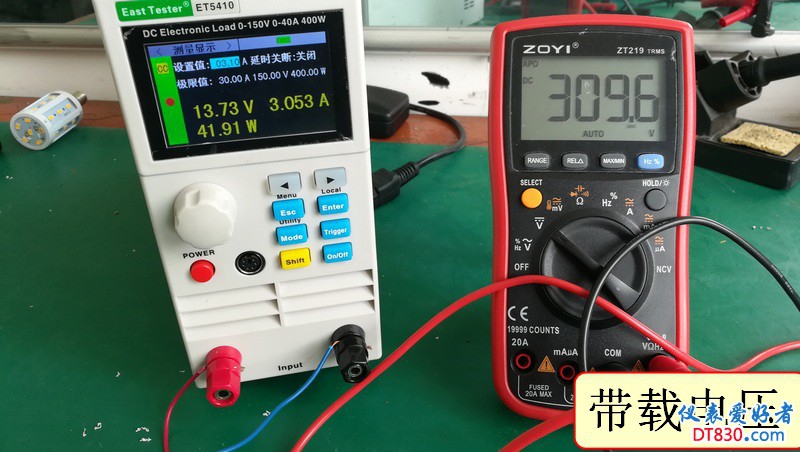

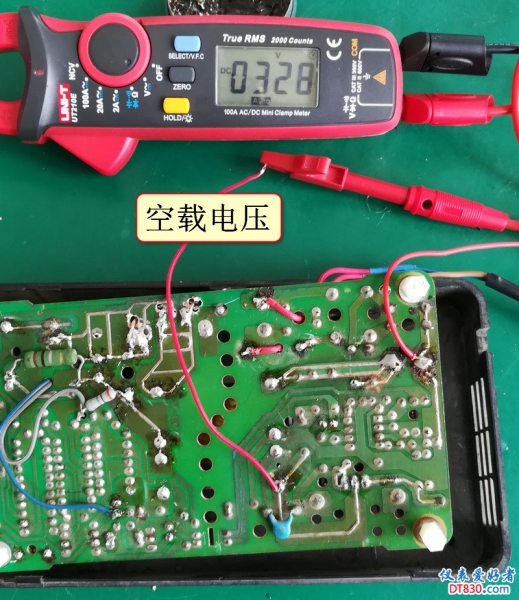

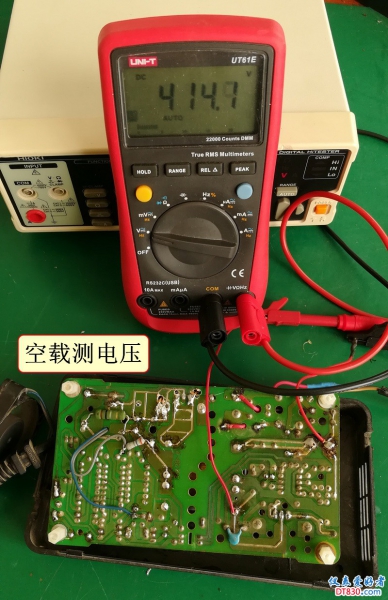

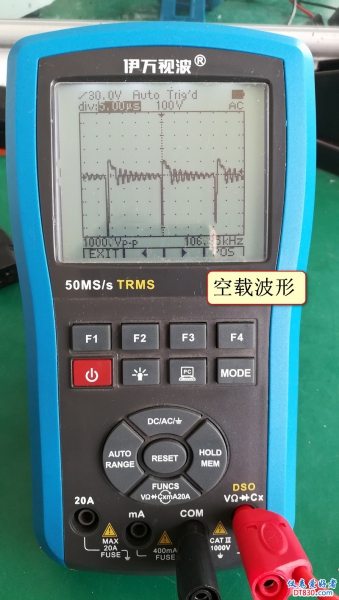

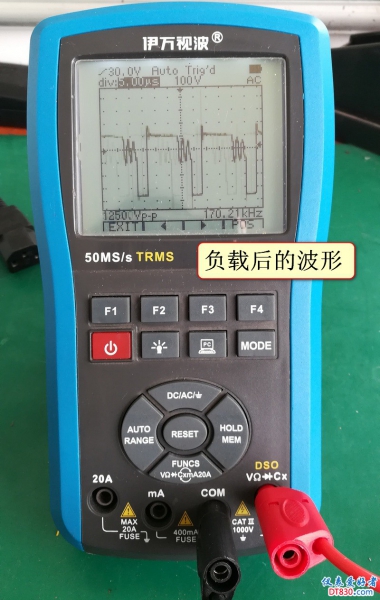

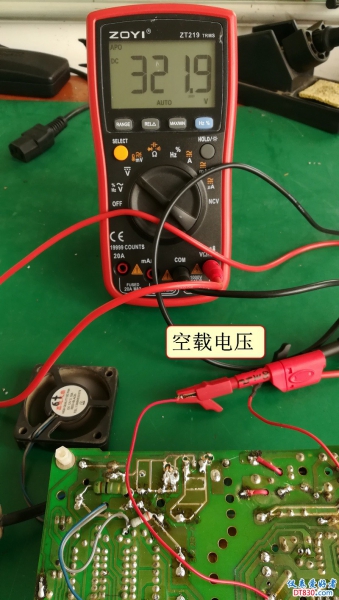

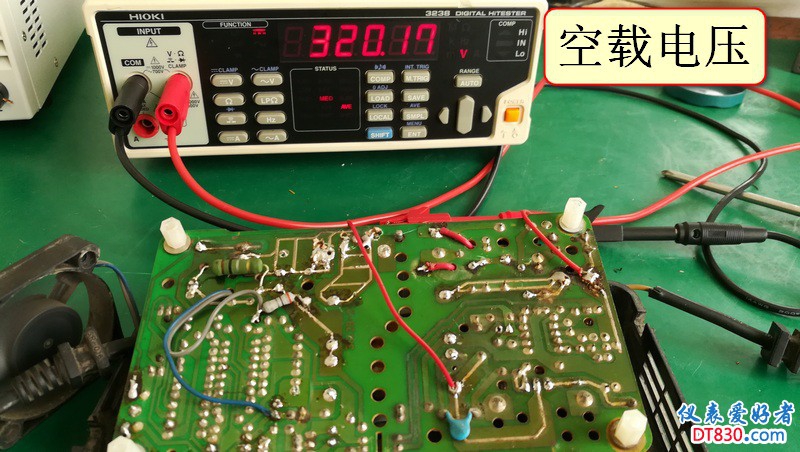

看了坛友的帖子，也用自己手上的几块表测了一下开关电源D极的电压和波形与大家分享，大家看看能说明什么问题？

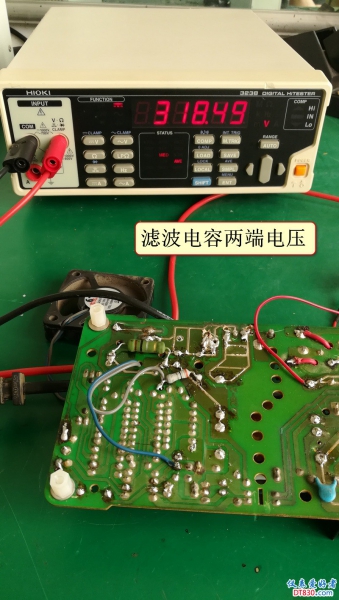

个人感觉测量出的空载电压越接近滤波电容两端电压说明这个表越准确

chen131578 · 发表于 2018-5-30 15:13:19

同意楼主观点。带负载D极与滤波电容两端的电压就不好比较了（低多少才是正常？）

光速飞行 · 发表于 2018-5-30 15:15:11

一看台表就知道，台表几次都接近。

wgsd · 发表于 2018-5-30 15:17:40

这个电压非纯直流电压，与开关管的工作频率和滤波电容的大小有关，测量电压参考可以，准确测量实用意义不大，非要较准确的测量，得用带有DV+AV的高档表，频率要宽，不但频率要高，也要能测几赫兹的频率。

光速飞行 · 发表于 2018-5-30 15:23:58

本帖最后由光速飞行于 2018-5-30 15:26 编辑

wgsd 发表于 2018-5-30 15:17
这个电压非纯直流电压，与开关管的工作频率和滤波电容的大小有关，测量电压参考可以，准确测量实用意义不大 ...

这个不是测量准确度，是测量抗干扰能力，看哪个表得到最稳定的读数，得到稳定读数表，在实际工作中非常稳定。

wgsd · 发表于 2018-5-30 16:33:43

光速飞行发表于 2018-5-30 15:23
这个不是测量准确度，是测量抗干扰能力，看哪个表得到最稳定的读数，得到稳定读数表，在实际工作中非常稳 ...

表内滤波强的表稳定性好，但实际电压略低些。滤波差的表可能就没边了。

光速飞行 · 发表于 2018-5-30 16:42:01

本帖最后由光速飞行于 2018-5-30 16:50 编辑

wgsd 发表于 2018-5-30 16:33
表内滤波强的表稳定性好，但实际电压略低些。滤波差的表可能就没边了。 ...

不一定是滤波强，是设计合理性，和制造工艺，元器件安位置，距离都用关系，就讲一个例子吧，以前指针表，测量这D极电压，只有一个500型表能测量，很多指针表无法测量，一测指针就飞跑，500型表在维修工程师中用量最大就是这个原因。

wgsd · 发表于 2018-5-30 16:55:06

光速飞行发表于 2018-5-30 16:42
不一定是滤波强，是设计合理性，和制造工艺，元器件安位置，距离都用关系，就讲一个例子吧，以前指针表， ...

D极已是交直流混合电压了，通过一个高频变压器，已与电容端是两个概念了。

光速飞行 · 发表于 2018-5-30 16:59:15

wgsd 发表于 2018-5-30 16:55
D极已是交直流混合电压了，通过一个高频变压器，已与电容端是两个概念了。 ...

就是啊,所以我们就用它做一个高压脉冲干扰器用。

勇闯沙滩 · 发表于 2018-5-31 07:50:52

光速飞行发表于 2018-5-30 16:59
就是啊,所以我们就用它做一个高压脉冲干扰器用。

这回明白了，用开关电源D极电压模拟高压脉冲干扰器，能试出各种万用表的特定档功能。
