ZT219线性测评

[复制链接]
发表在  2018-7-6 11:15:16  | 显示全部楼层 | 阅读模式
万用表 - 技术评
仪表品牌: 众仪(ZOYI)
显示类型: 液晶数字
技术类别: 线性

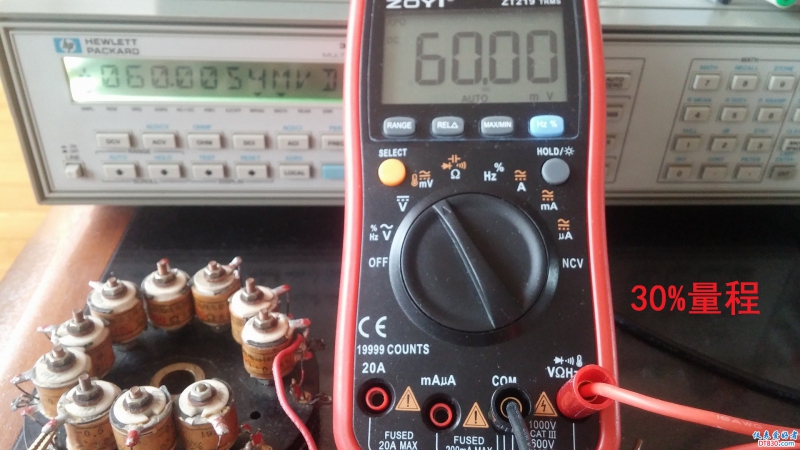

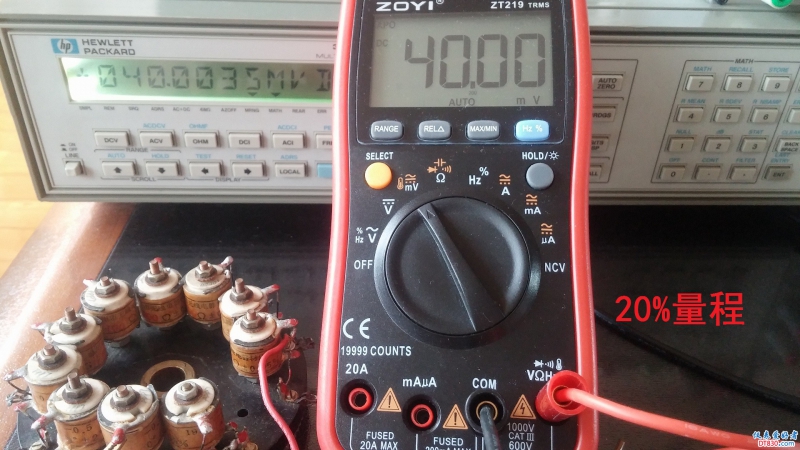

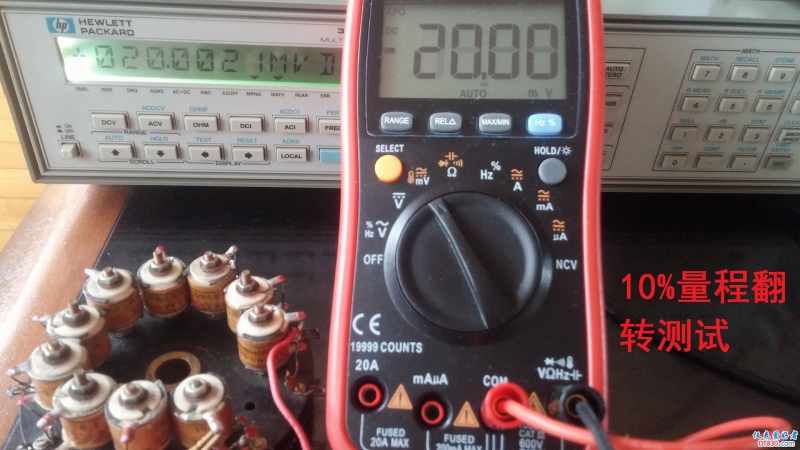

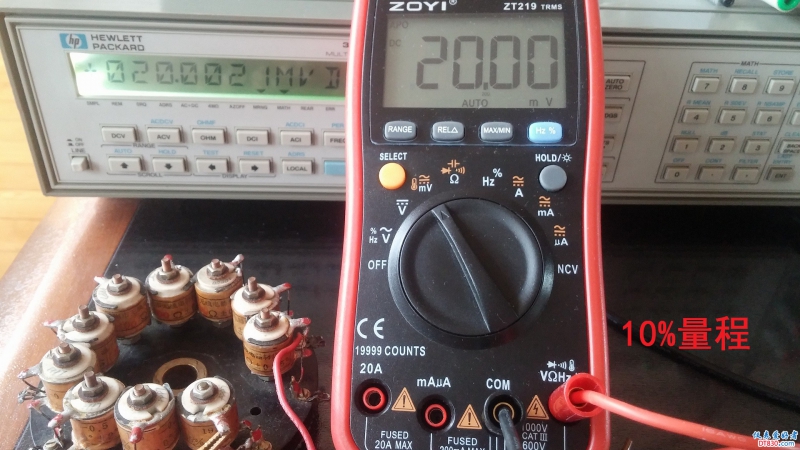

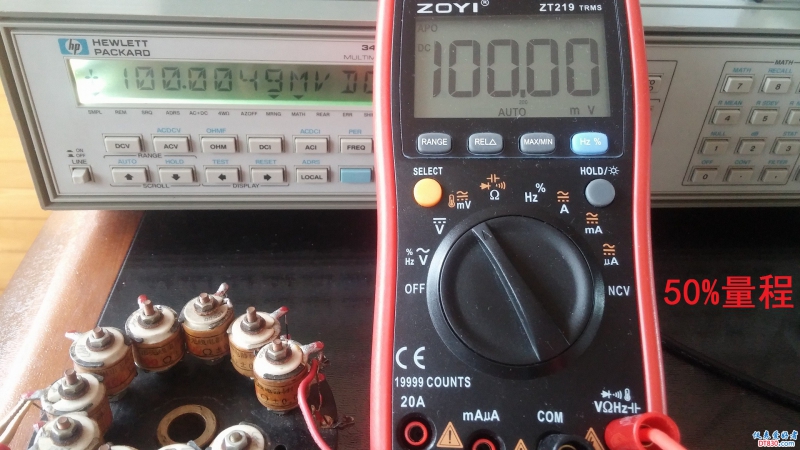

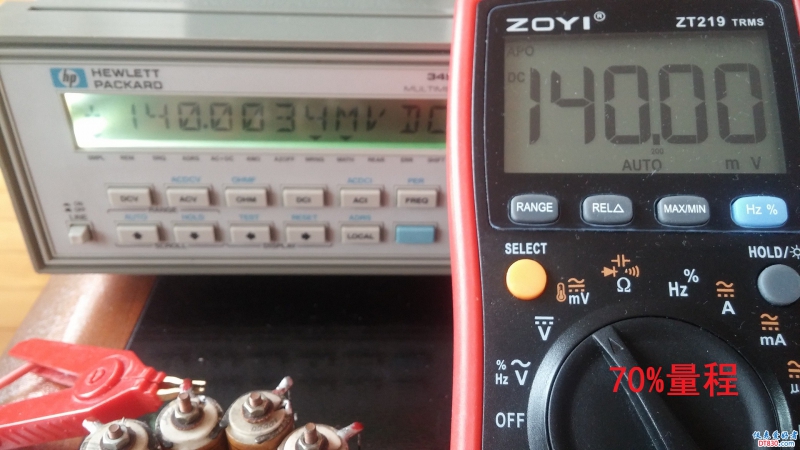

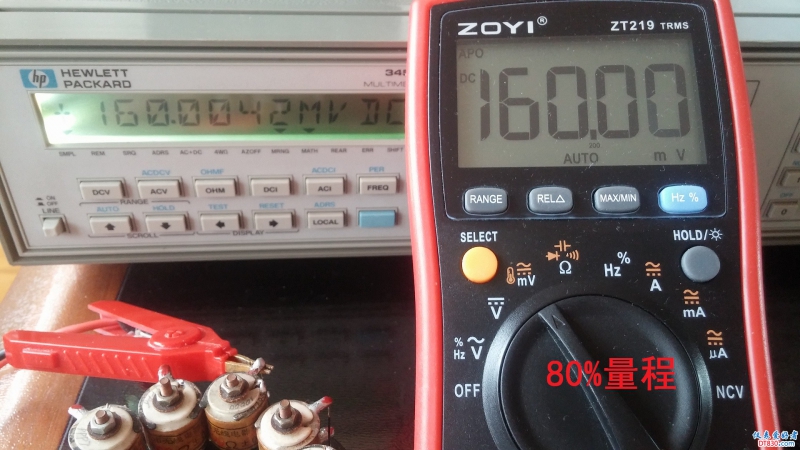

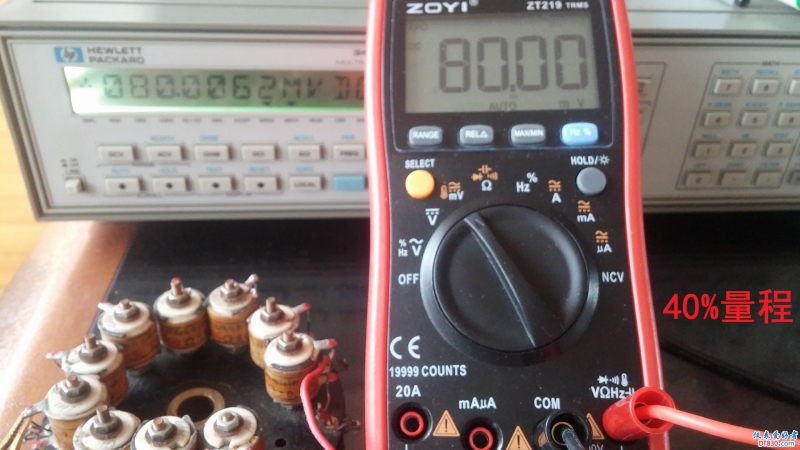

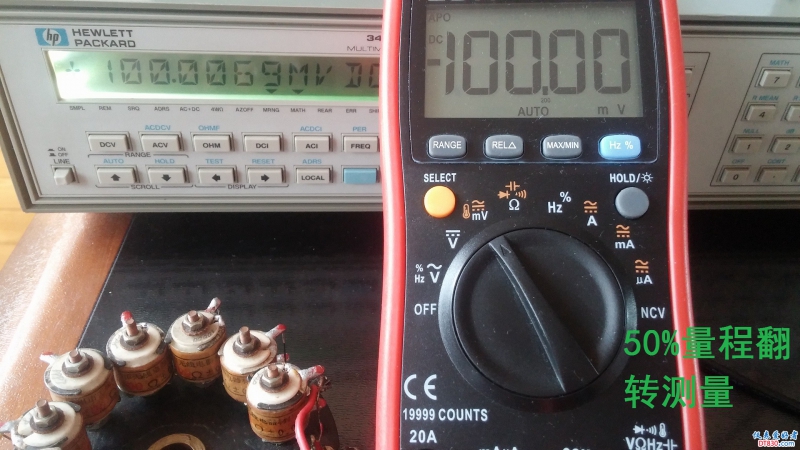

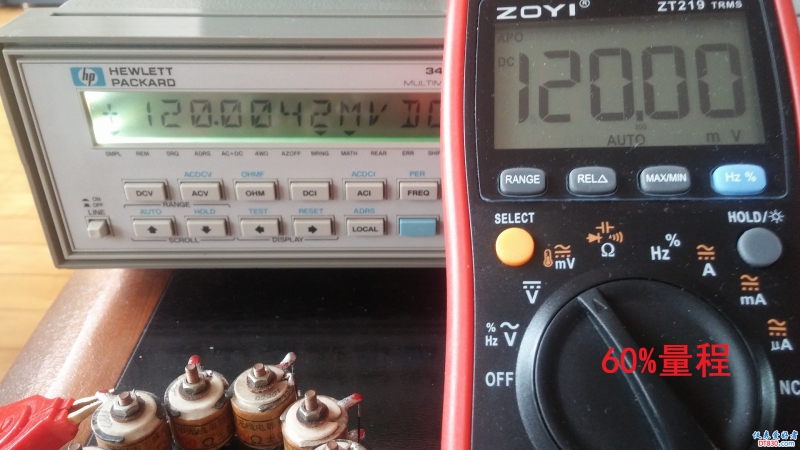

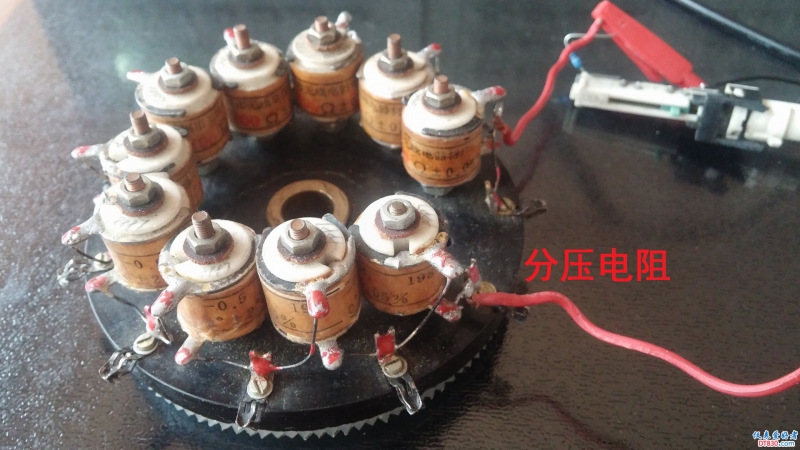

闲着无事,搬出219,对它再进行了1次线性测试。测试参照表HP3457a,测试电压源AD588BQ,搭配10只标称±0.05%的100Ω电阻(实际误差-0.02%~-0.03%),做十点分压。
经实测,该表基本电压档的精度的确可靠,其线性度也是一线直达非常耀眼。有了基本量程的高标准保证,也奠定了219小表,在最常用的万用表DCV区域,无视左右,傲占一席。

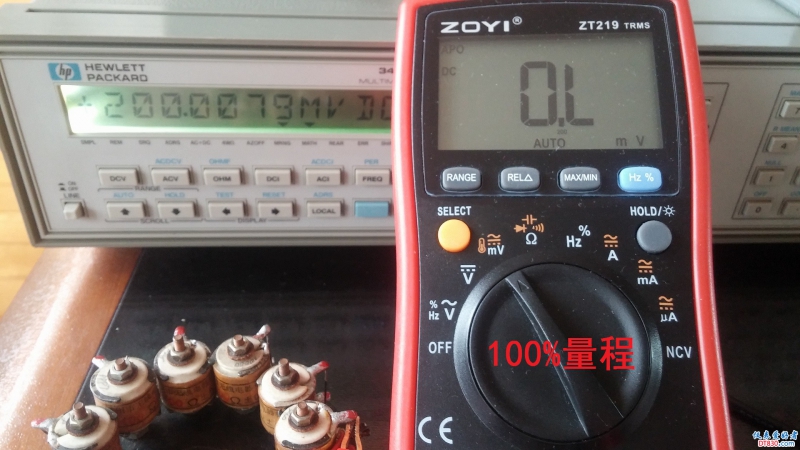

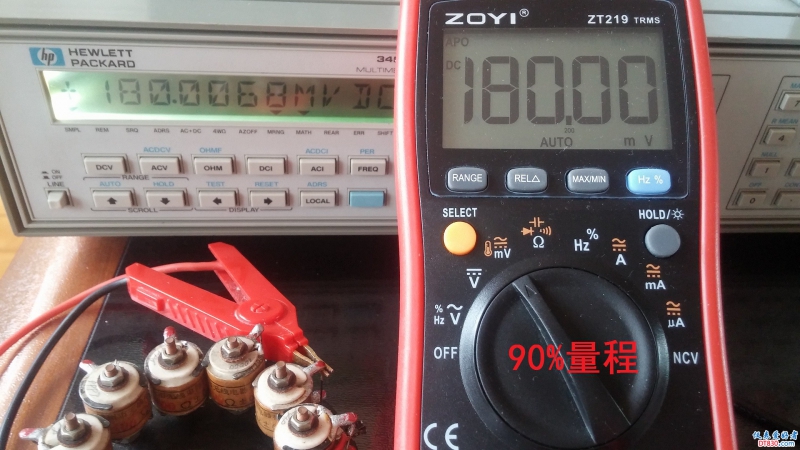

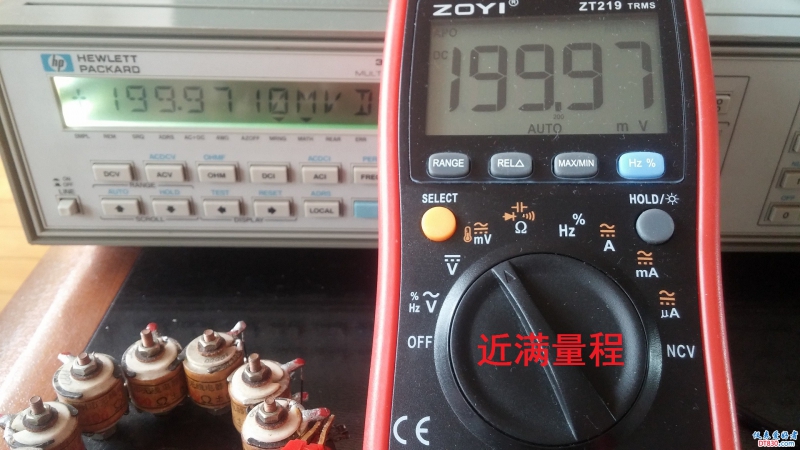

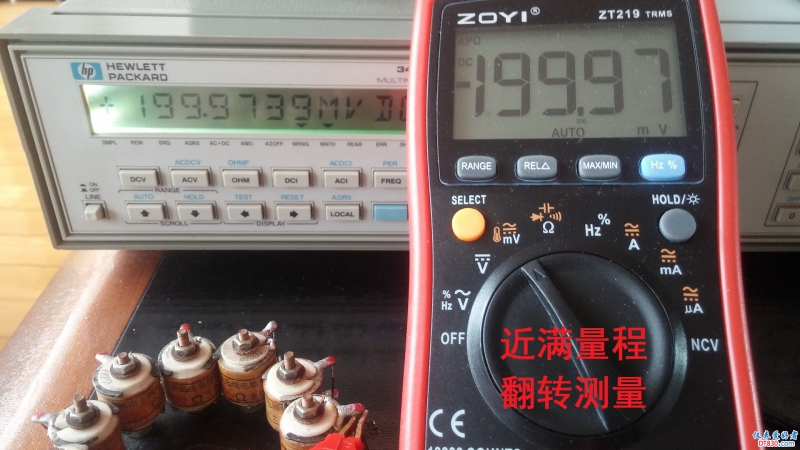

因为200mV时,219已超量程,所以在180mV以下电压点测量完成后,将电压源略微降低,作为满量程的补充参照。
测试结果,没发现线性误差,基本量程精度小于0.01%。(最后一位数,有1个字跳变)

1.jpg 2.jpg 3.jpg 4.jpg 5.jpg 6.jpg 7.jpg 8.jpg 9.jpg 10.jpg 11.jpg 12.jpg 13.jpg 14.jpg 15.jpg

已有2人评分 金钱 理由
veteran + 3
43545 + 2 赞一个! 评测版块,第一贴,不错.

查看全部评分 总评分: +2  金钱 +3

发表于 2018-7-6 11:29:23  | 显示全部楼层
补充,该表已做3V稳压,换了基准,基准会提高温度稳定性。线性度是芯片基本量程的性能体现。不排除稳压会提高芯片基本量程的可靠性。
发表于 2018-7-6 13:11:45  | 显示全部楼层
专业评测版第一帖 ,大赞
发表于 2018-7-6 13:45:00  | 显示全部楼层
本帖最后由 光速飞行 于 2018-7-6 13:48 编辑

各电压点评测,现代理论应该叫电压点评测,就是把各档电压分成多点测量,只是个人观点。
发表于 2018-7-6 13:46:57  | 显示全部楼层
本帖最后由 wgsd 于 2018-7-6 13:50 编辑



谢谢兄弟支持,能做好业余一份子就知足了。看到坛主呼吁大家积极参入测评,感觉论坛也该活跃点,就冒昧的进来了。水平不够或有欠缺,只有亮出了,经论坛指导和大家帮助才能提高,望大家多提意见和不同看法,以待改进,逐步提高测评水准,即可在论坛舒畅一玩,又可丰富社科知识。
发表于 2018-7-6 13:49:23  | 显示全部楼层
nyxfk 发表于 2018-7-6 13:11
专业评测版第一帖 ,大赞

谢谢兄弟支持,能做好业余一份子就知足了。看到坛主呼吁大家积极参入测评,感觉论坛也该活跃点,就冒昧的进来了。水平不够或有欠缺,只有亮出了,经论坛指导和大家帮助才能提高,望大家多提意见和不同看法,以待改进,逐步提高测评水准,即可在论坛舒畅一玩,又可丰富社科知识。
发表于 2018-7-6 13:50:48  | 显示全部楼层
wgsd 发表于 2018-7-6 13:46
谢谢兄弟支持,能做好业余一份子就知足了。看到坛主呼吁大家积极参入测评,感觉论坛也该活跃点,就冒昧的 ...

支持,大大的支持。
发表于 2018-7-6 13:54:20  | 显示全部楼层
光速飞行 发表于 2018-7-6 13:50
支持,大大的支持。

相互交流,共同进取。
发表于 2018-7-6 14:36:09  | 显示全部楼层

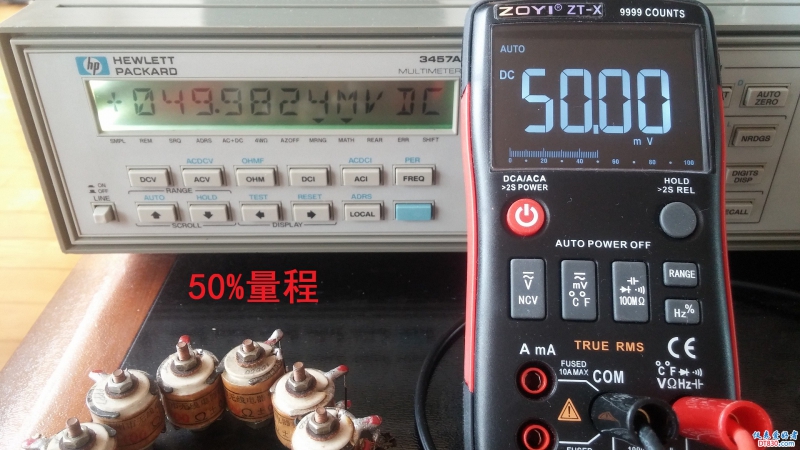

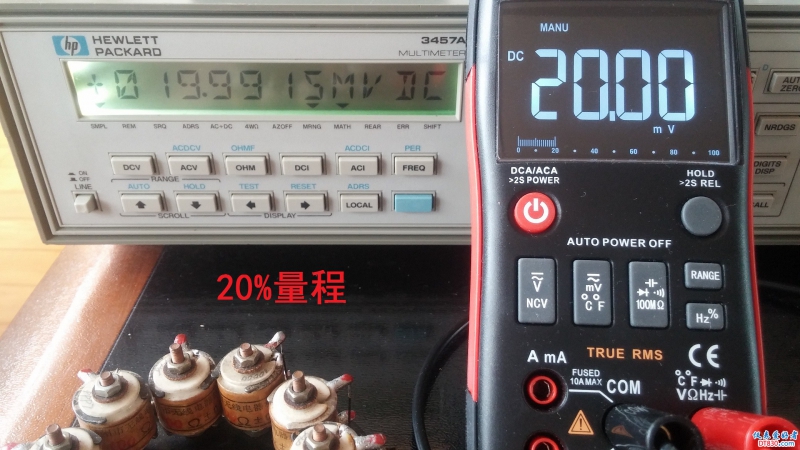

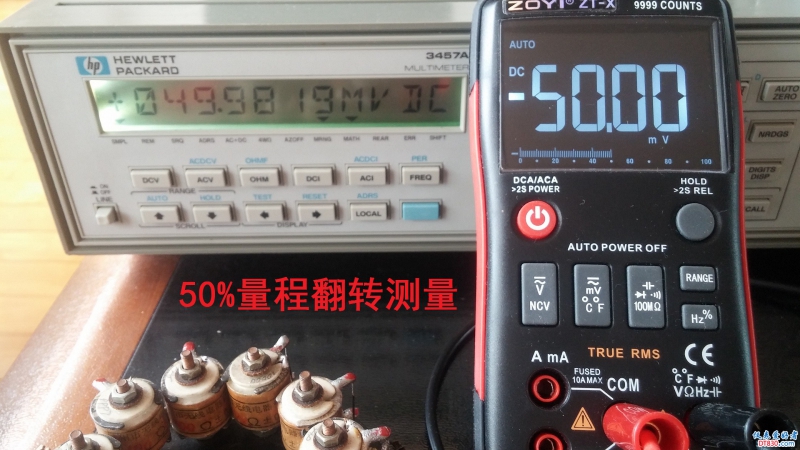

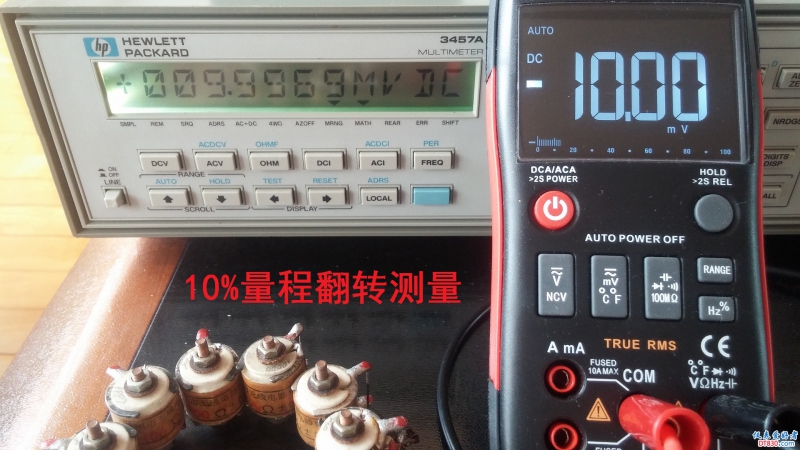

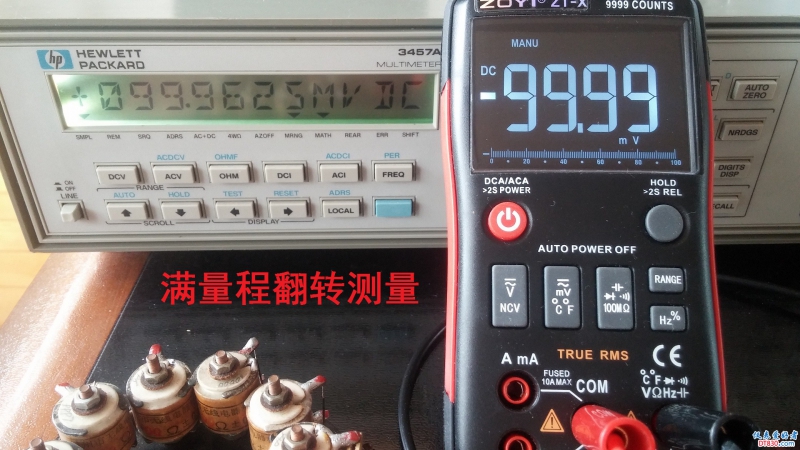

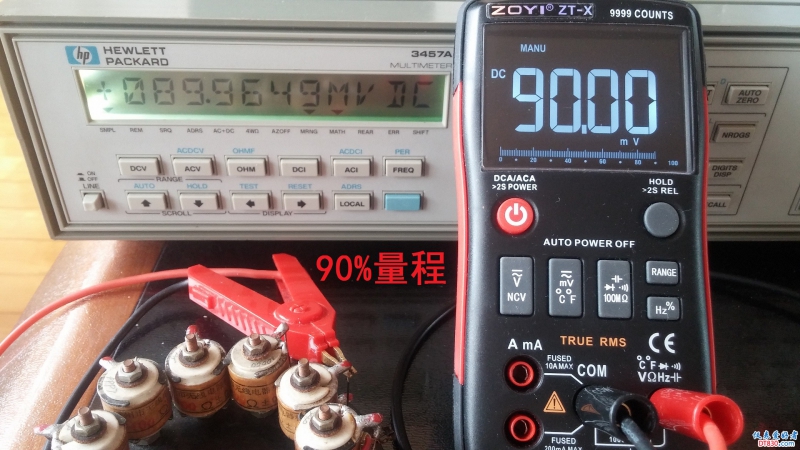

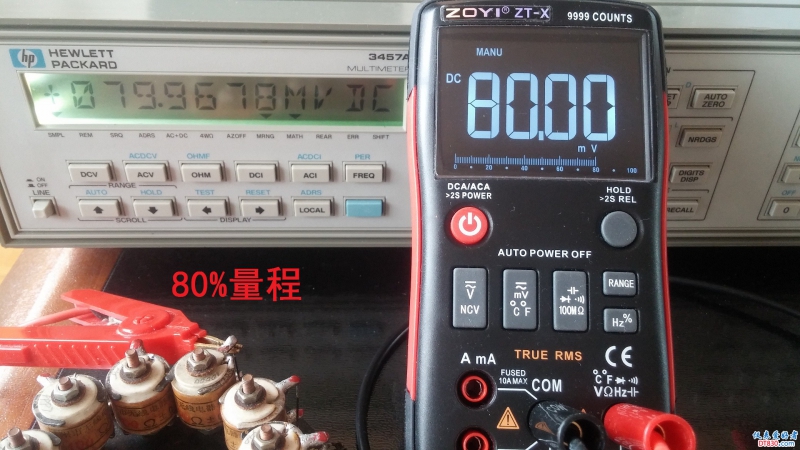

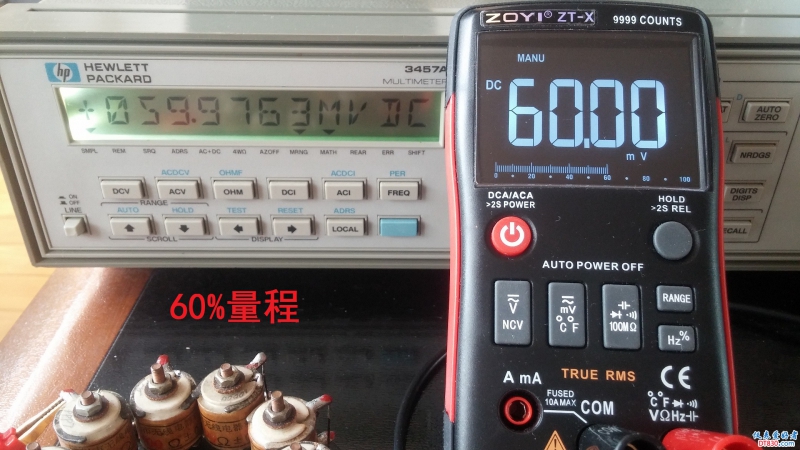

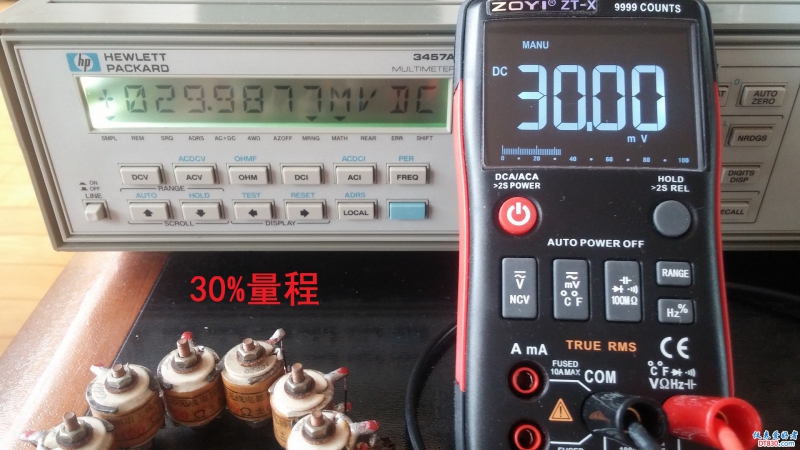

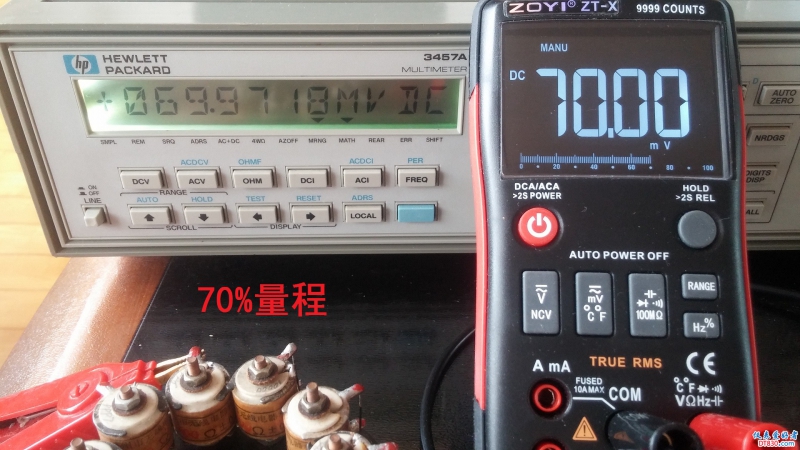

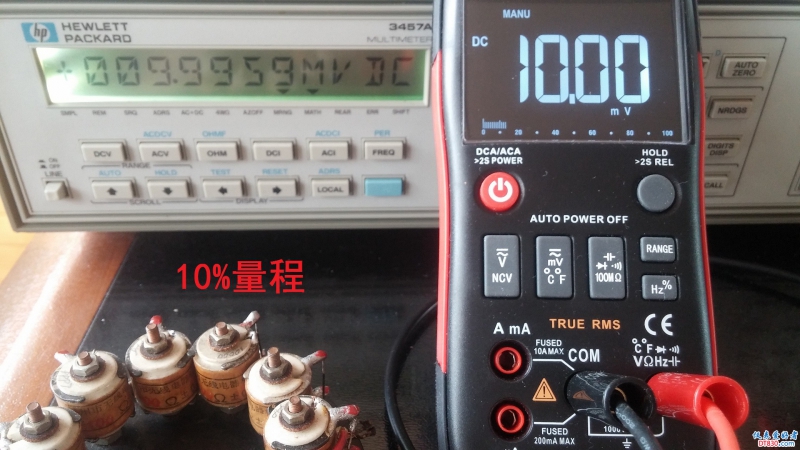

测量ZT219时,同时测量了一下ZT-X的基本量程线性度,这个小表的基本量程没有改动,是厂家原装数据,更具有代表性。
但改了背光、直流电流uA档底数,关机时间和交流电压底噪,这些与基本量程线性度和精度没有关联。
实测结果,精准度很好,小于0.05%(厂家标注0.5%),线性度看不出偏离,非常好。测试时使用的镍氢电池,电压2.626V。最后一位数有1字跳动。 1.jpg 2.jpg 3.jpg 4.jpg 5.jpg 6.jpg 7.jpg 8.jpg 9.jpg 10.jpg 11.jpg 12.jpg 13.jpg
已有1人评分 理由
43545 + 2 赞一个!

查看全部评分 总评分: +2

发表于 2018-7-6 14:43:17  | 显示全部楼层
本帖最后由 wgsd 于 2018-7-6 14:46 编辑

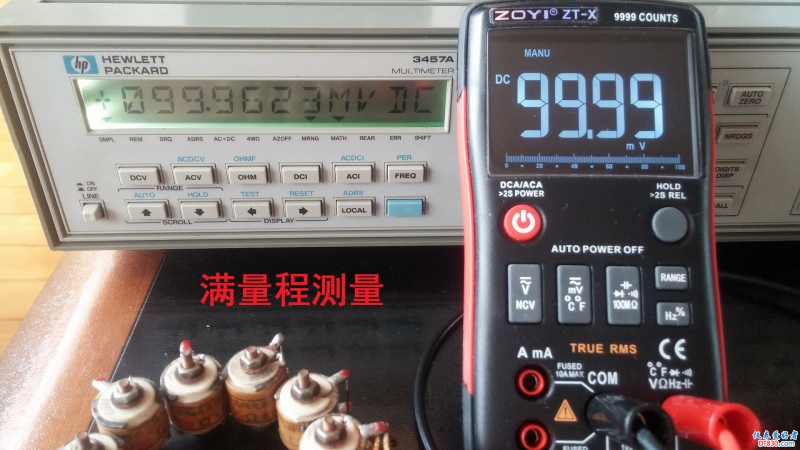

补充,X表的每个图中测试点对比HP3457a,都有小于0.05%的近乎相同的误差,可见线性度也非同一般。只是该表只有在满量程时才有近万分级的分辨率。
