优利德 UT33B+ 全面评测

[复制链接]
发表在  2018-7-7 14:18:41  | 显示全部楼层 | 阅读模式
万用表 - 全面评
仪表品牌: 优利德(UNI-T)
显示类型: 液晶数字
有拆机图: 整体拆开
测量档位: 直流电压 交流电压 直流电流 电阻 二极管 蜂鸣档 其它
技术类别: 交流频响 线性 其它技术
本帖最后由 nyxfk 于 2018-7-7 15:09 编辑

尤利徳UT33B+, 入门级万用表,2米抗跌落能力.淘宝常见售价42包邮
外壳与防护套外壳塑料尤利徳放弃了早期一体注塑双层塑料的办法,独立的防震外壳.
并且本身的塑料壳做工也挺扎实的厚度强度还可以
量程开关量程开关采用了福禄克常用的那种乳白色塑料材质和支撑结构,换挡定位准确阻尼舒服.超赞的
背光灯采用白色双灯背光,右侧安装.30秒背光时间,感觉有点短
休眠关机有相对智能的休眠功能,15分钟无换挡或者按键休眠,按键或换挡可以唤醒.
并且关机一分钟前会哔哔叫一下.
附件质量尤利徳的表笔说实话一直一般般,长度大约1米
表笔插座表笔插座倒是做工可以,五金件的质量还可以,插拔也不错.
制造工艺内部做工不错,电路板原件看起来质量可以.并且保护元件也不少.
其他这个表采用的是单片机架构,没有任何校准电位器.算是优点吧,
毕竟减少了后期电位器老化的问题.没有机械校准也降低的人为校准误差.


====以下所有测试只针对测试表,不代表产品整体质量=====


======外壳部分======

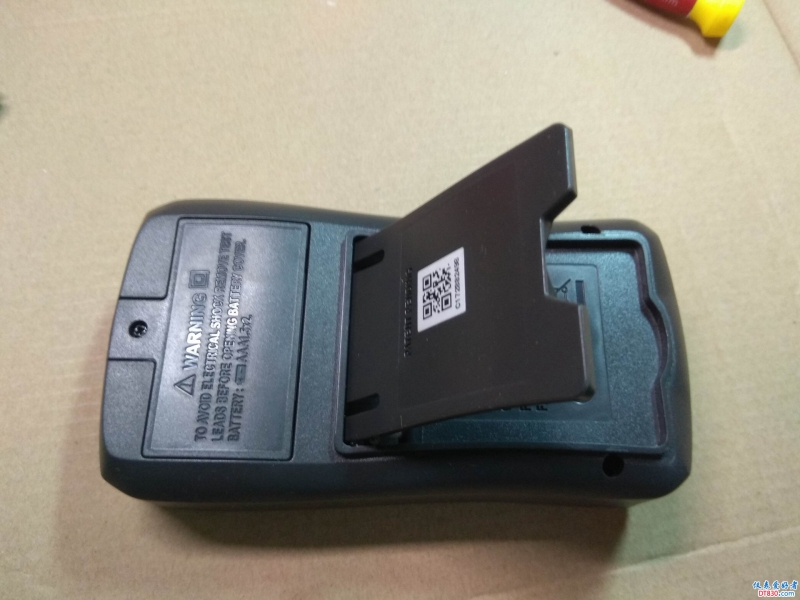

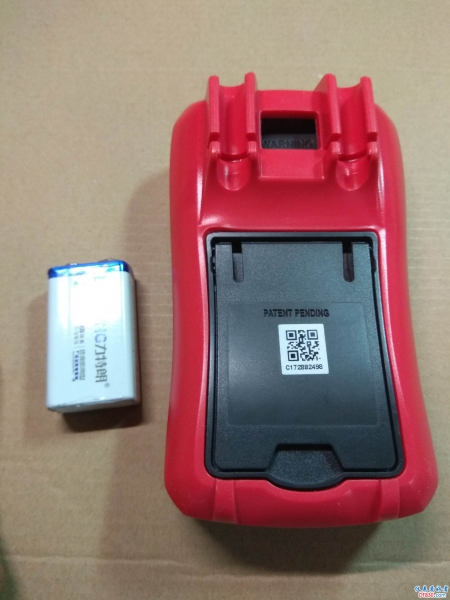

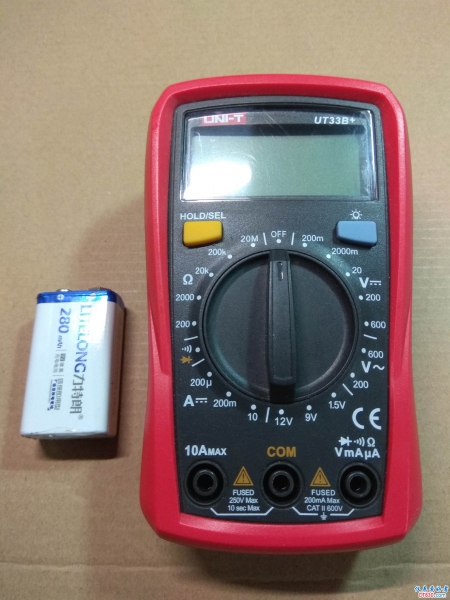

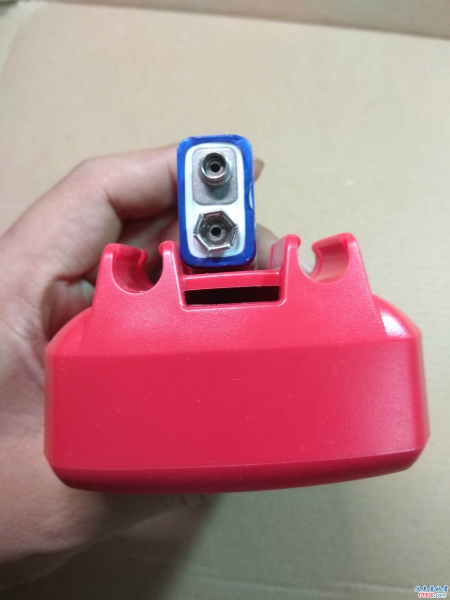

IMG_20180706_232444X.jpg IMG_20180706_232452X.jpg IMG_20180706_232544X.jpg 参考9V电池大小,这个表比老款33大一圈.后部带立式支持盖.和表笔卡扣,预留磁性挂件穿空
IMG_20180706_232627X.jpg IMG_20180706_232651X.jpg

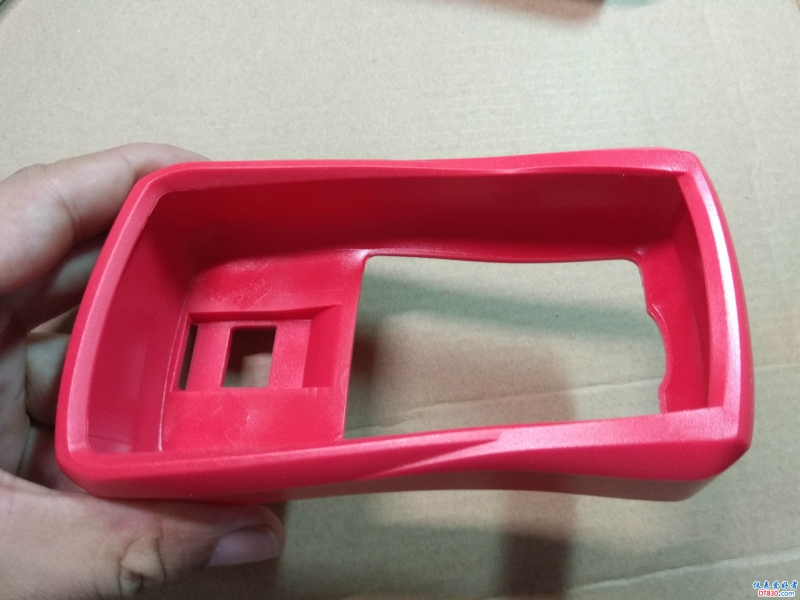

防震的软胶还是比较厚的,2米跌落应该是没问题的.因为表本身比较轻,又有这么厚的防震套

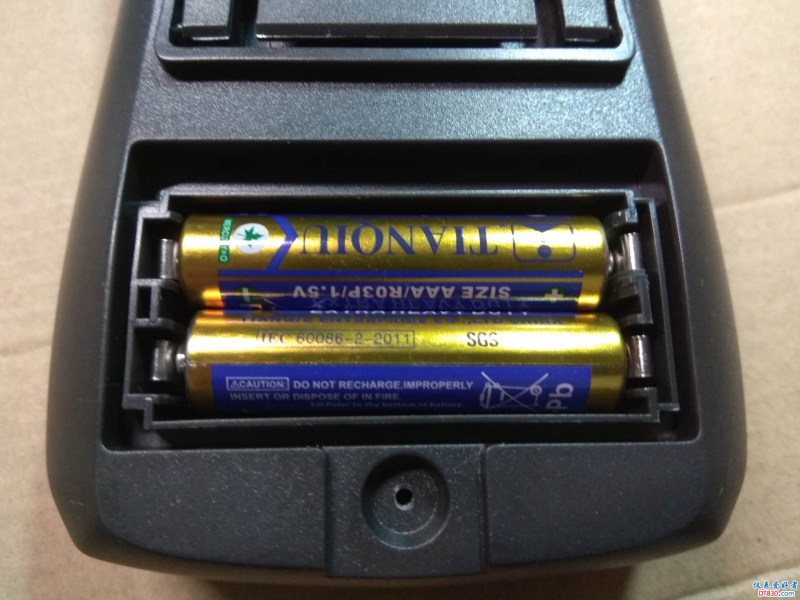

送的7号电池是天球的铁皮电池,这点特别表扬尤利徳.
这种入门级表很多时候并不常用,电池放没电会尿造成腐蚀.
这种铁皮电池如果尿的不厉害会比普通塑料电池好很多,铁皮作为了一级防护减少腐蚀

=======内部==========
看后盖厚度,虽然是小表,塑料后盖的厚度还是很厚的
表笔插孔是整体金属卷出来的.铁片也是比较厚的.
实际插起来也比较紧

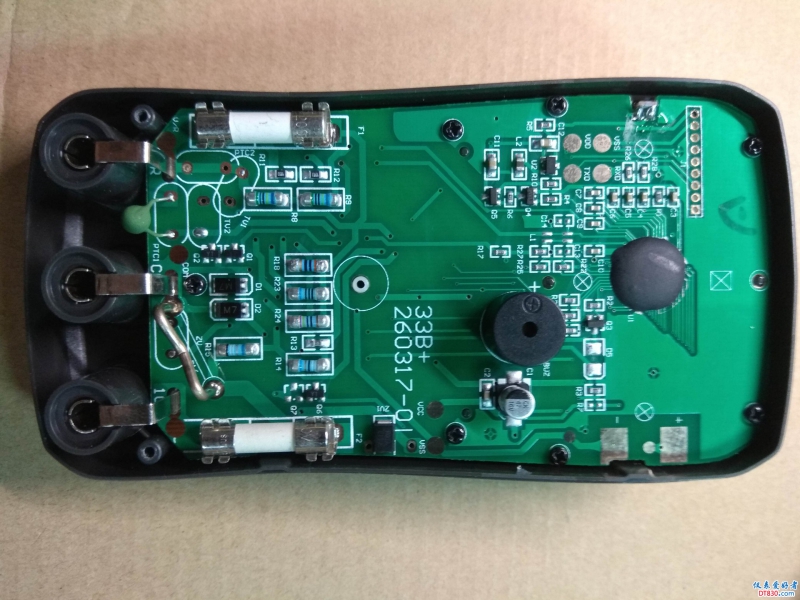

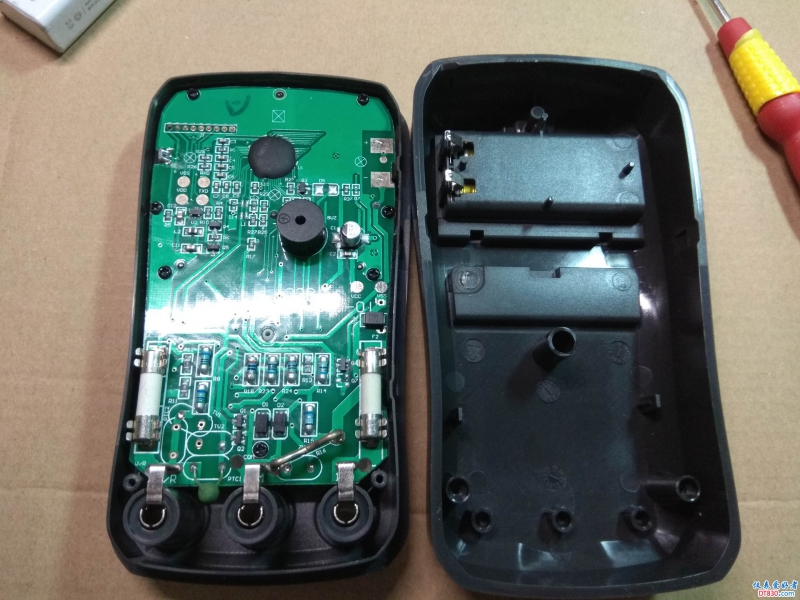

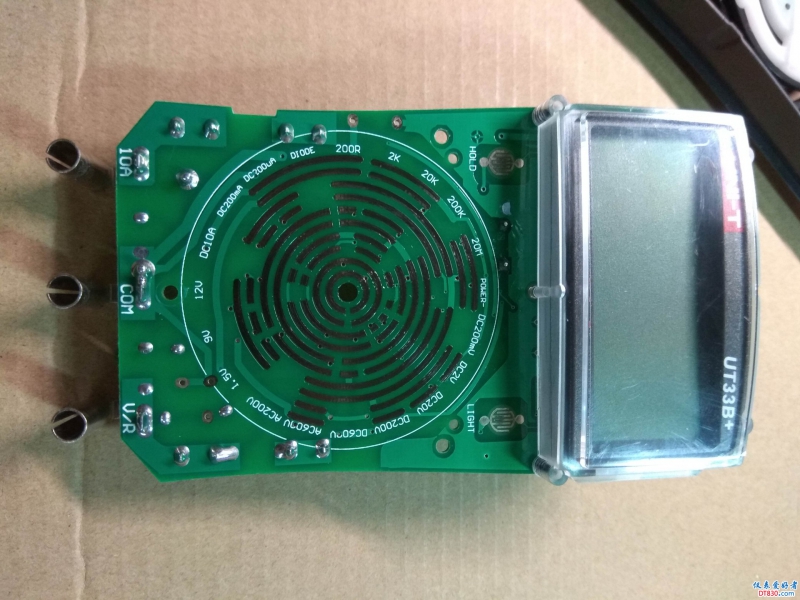

电路板整体,没有看到任何电位器,也没有看到外置存储原件
不过有RX,TX接口,判断采用了新式的单片机方案,并且校准数据肯定是存储在单片机内的
也没有发现晶振,猜测是单片机内置时钟方案.
IMG_20180706_233025X.jpg IMG_20180706_233051X.jpg

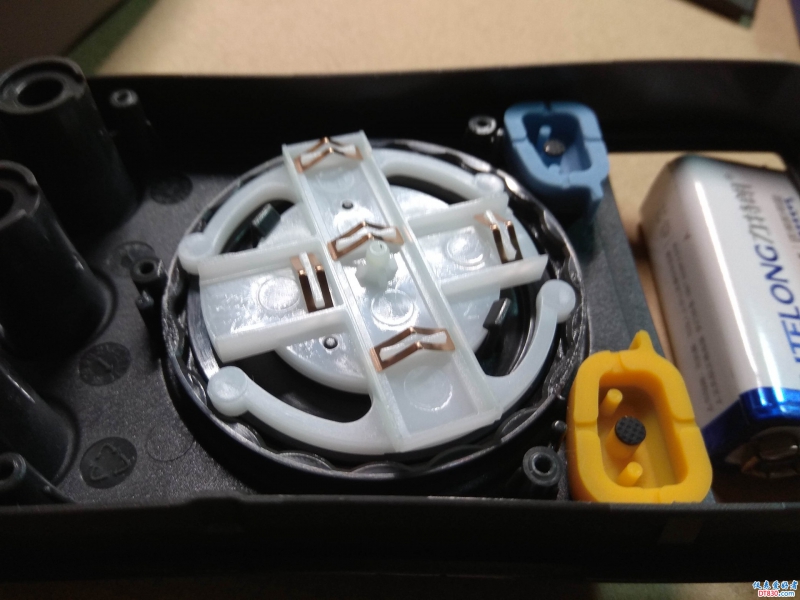

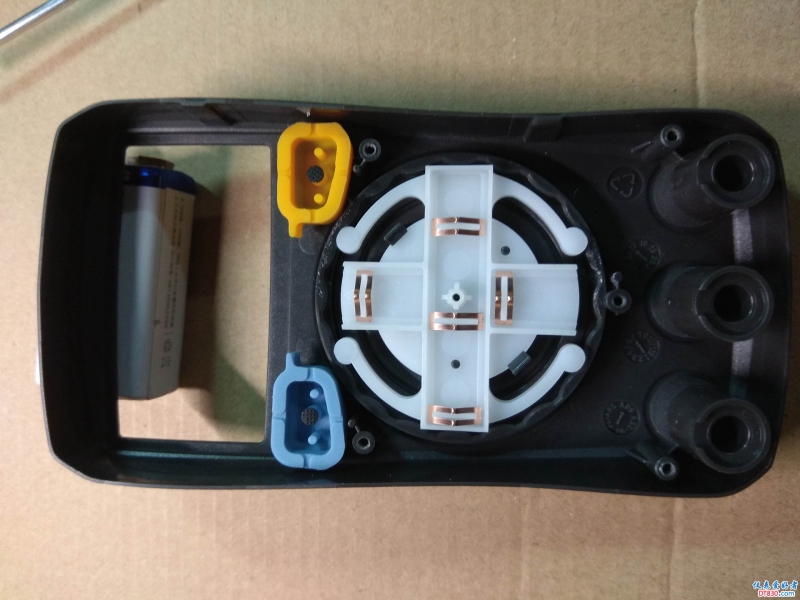

这是内置的转盘,这种白色塑料是有自润滑功能的,多年以后就算硅脂干枯,
应该也不会感觉干涩.并且实际手感相当之好,换挡清晰轻松,啪啪啪的很爽
V片拆装不需要记忆位置,只有需要的安装位有卡扣.
IMG_20180706_233125X.jpg IMG_20180706_233256X.jpg

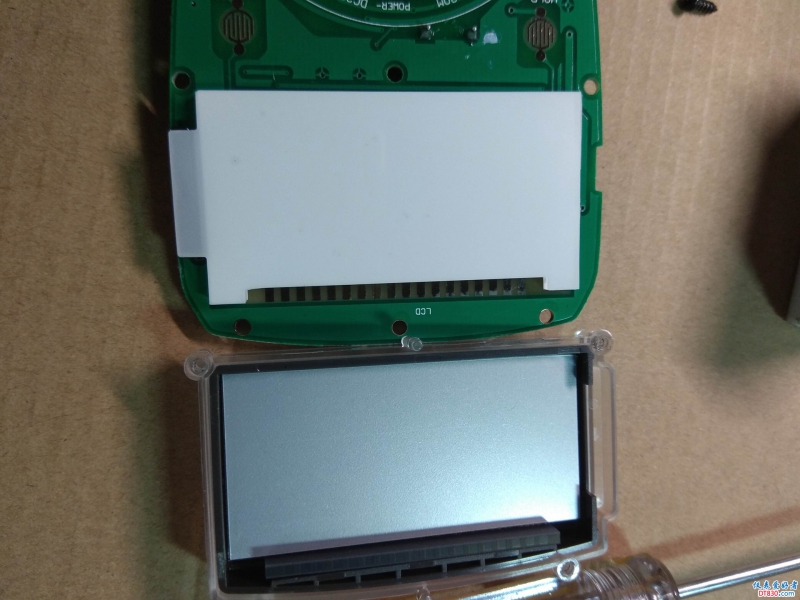

正面没元件,只有一个液晶显示屏,拆开液晶屏.是后部的导光板和均光膜
=======附件表笔=========

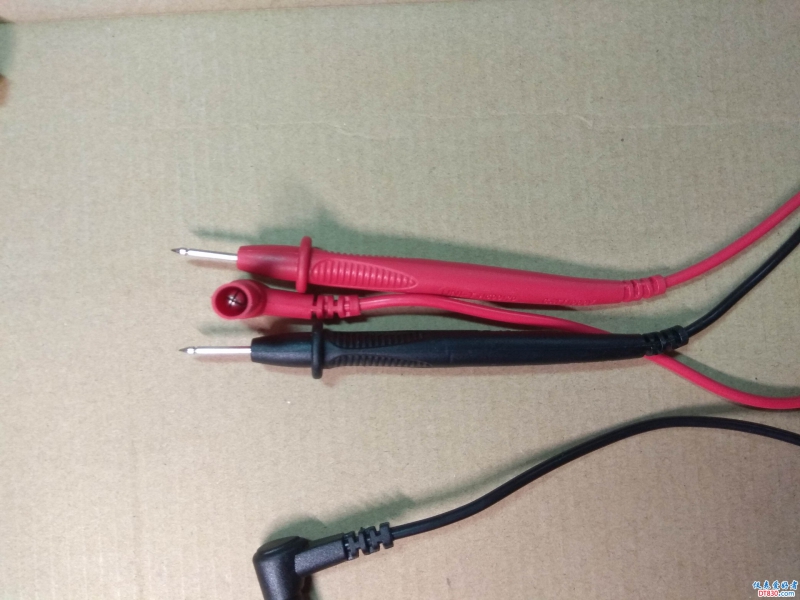

表笔长度1米,插孔采用十字槽插架构.毕竟是尤利徳最便宜基本的入门表,表笔质量也是入门级的.

个人建议如果经常用可以考虑买套好表笔.家用偶尔使用的话就无所谓了.


============直流交流电压============
IMG_20180706_234446X.jpg IMG_20180706_234528X.jpg IMG_20180706_234550X.jpg

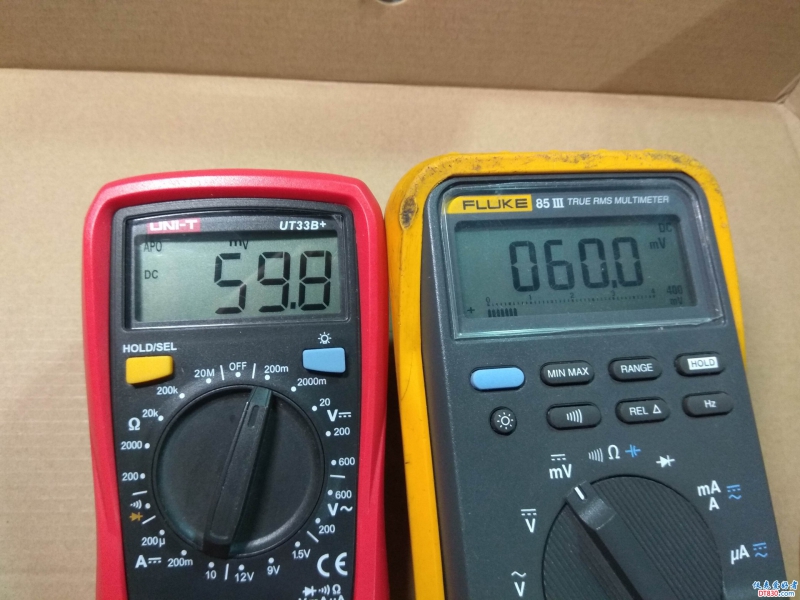

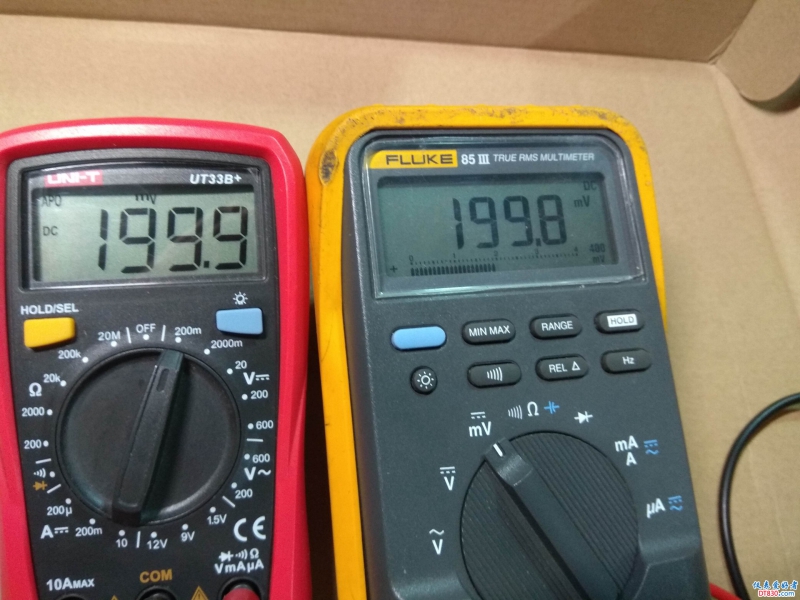

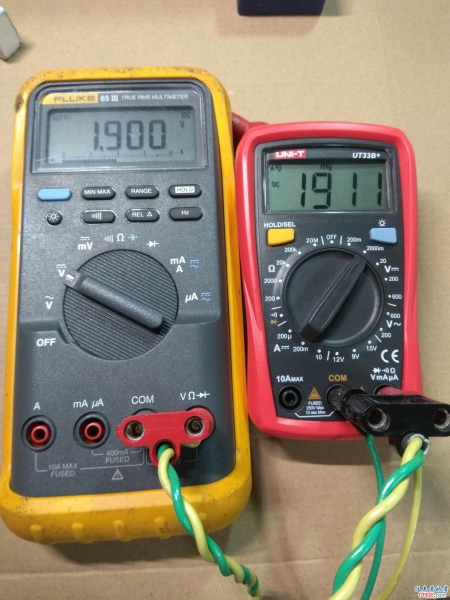

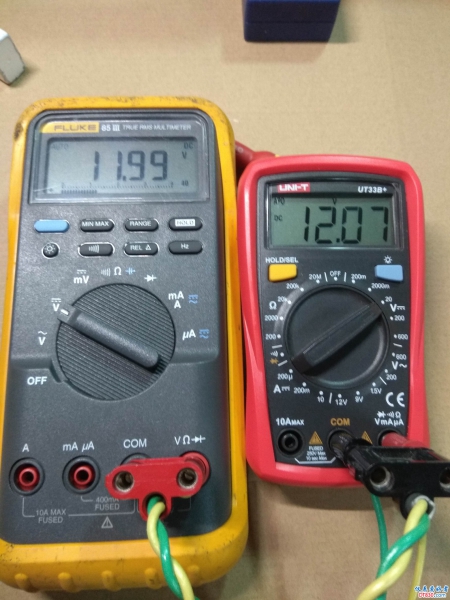

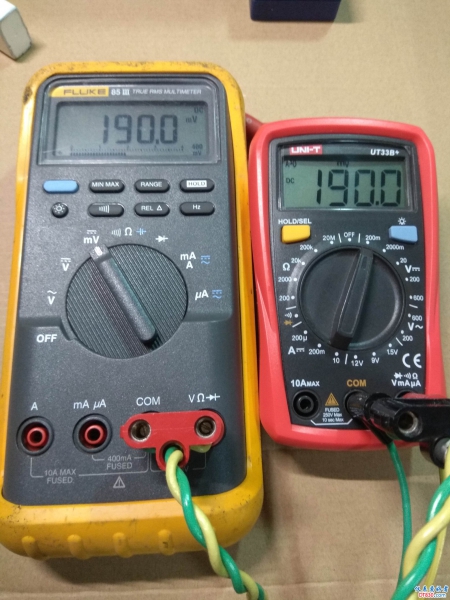

基础直流电压测试,200mV很准2V,20V档误差是偏大

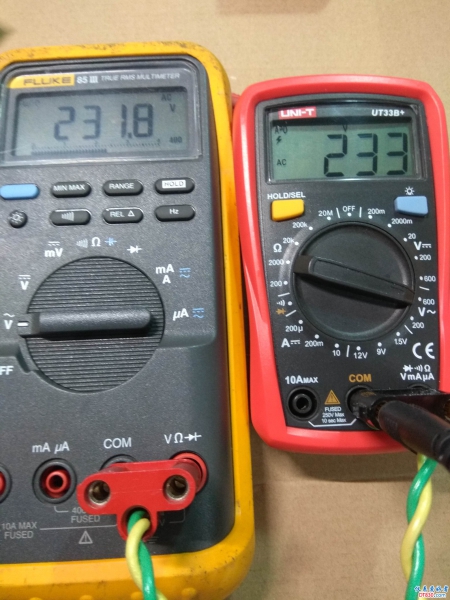

没有高压交流源,测试下220
=========电池档=========
IMG_20180707_090119X.jpg IMG_20180707_090122X.jpg IMG_20180707_090128X.jpg

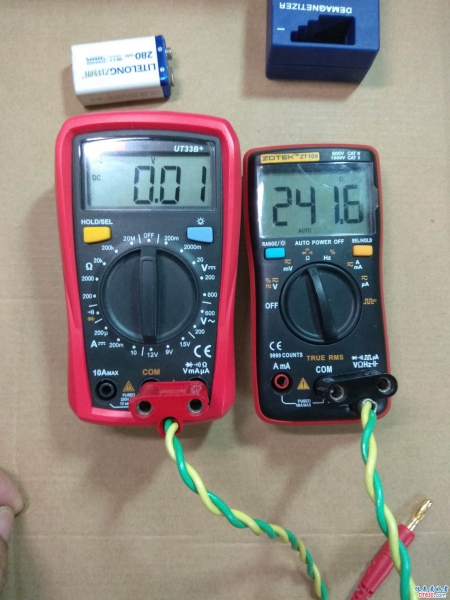

这是专门的电池档,为了防止测量电池虚电误判,内阻了电阻
12V对应电阻约240欧,9V档对应电阻约900欧,1.5V档对应电阻约33欧
这里有个小问题,为什么12V放电电池为240,9V才900呢
猜测,9V叠层一般是小电流设备,平时工作电流大约就是1-2mA
10mA的放电电流电压测试算不低了.
12V平时最常见的恐怕就算车辆遥控器里的电池了和蓄电瓶了
蓄电瓶需要专门的蓄电瓶测试仪,那这里的12V测量应该就是针对的遥控器
遥控器都是突发大电流放电,所以50mA的放电电压测试也算合理

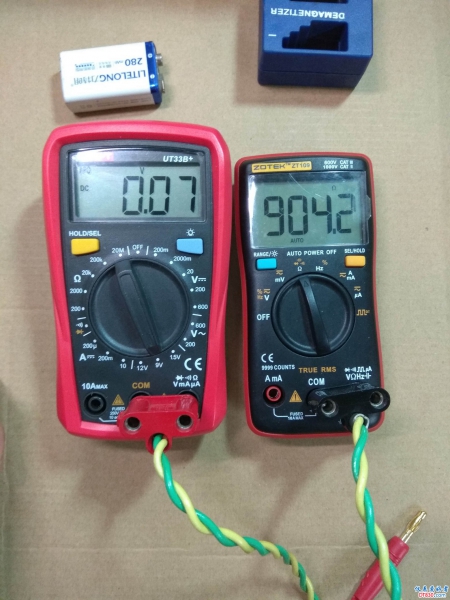

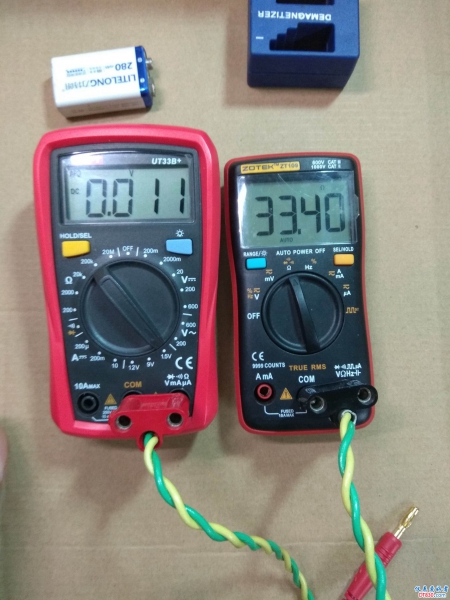

========二极管档测试=========

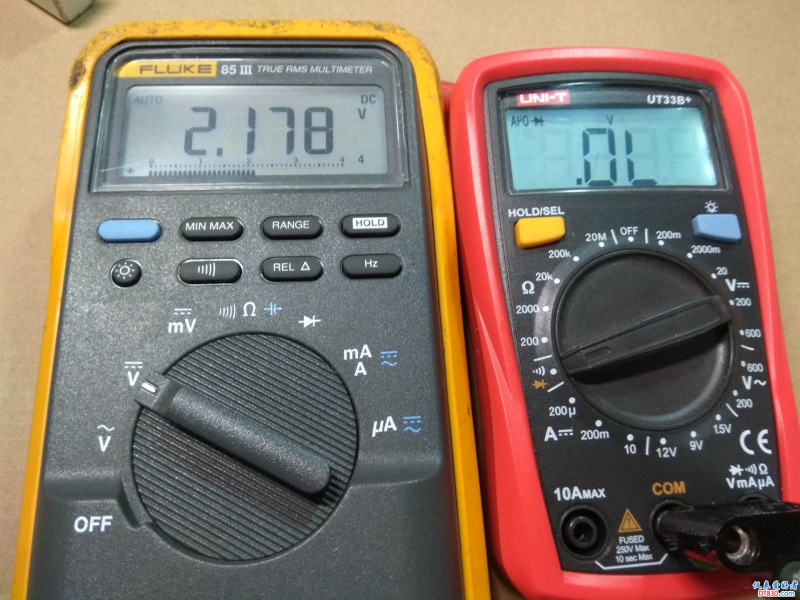

二极管档空载电压2.1V,考虑这个表就是1999计数.并且二极管档还是0.000显示
所以2V以内的二极管才能测量出来
二极管档短路电流仅仅0.9mA,
经测试,只能点亮普通红色绿色黄色二极管,
而且是微弱的亮.部分高亮的绿色黄色已经点不亮了
蓝色白色就别想了
二极管档不带短路蜂鸣,蜂鸣档反应迅速,因为不方便上视频,没上传

==========电阻测试===========

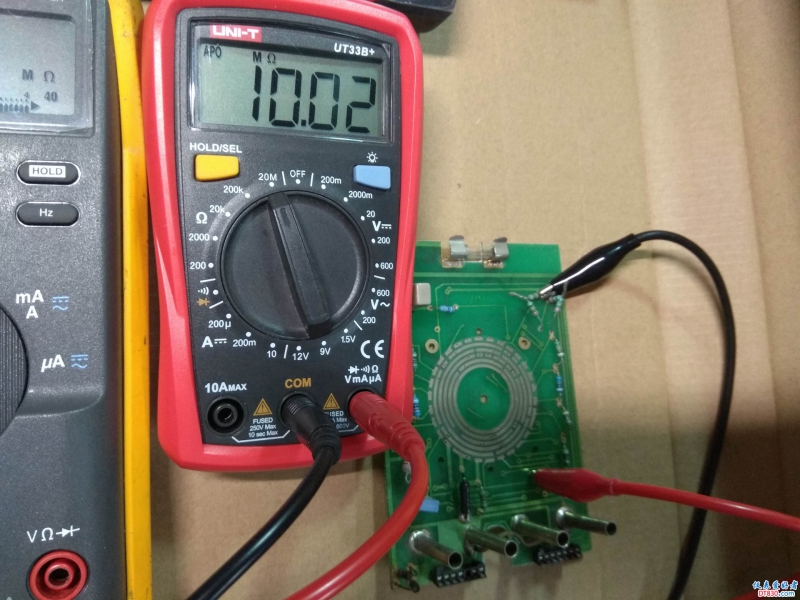

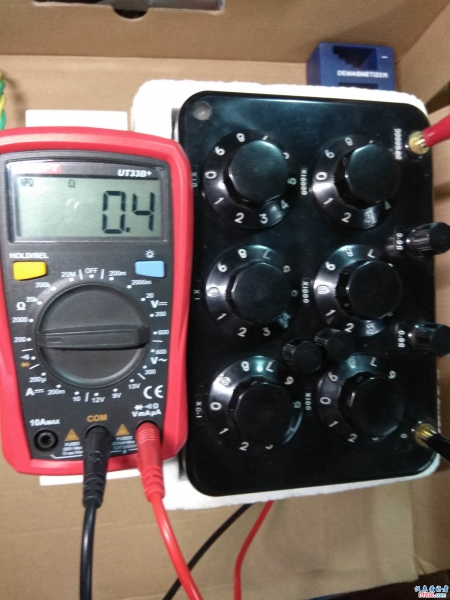

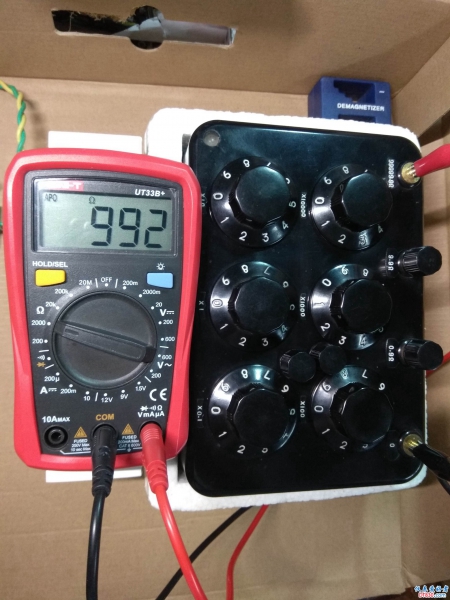

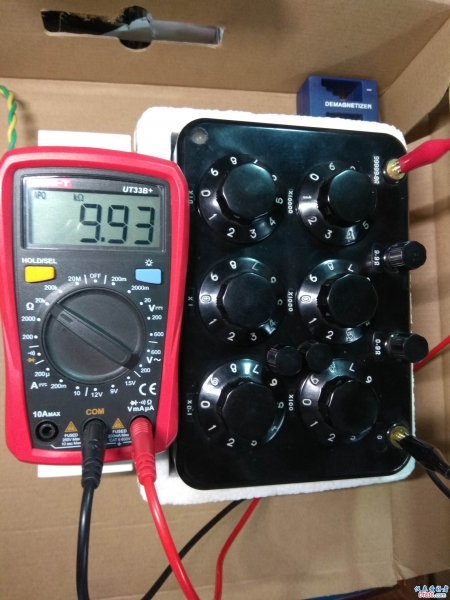

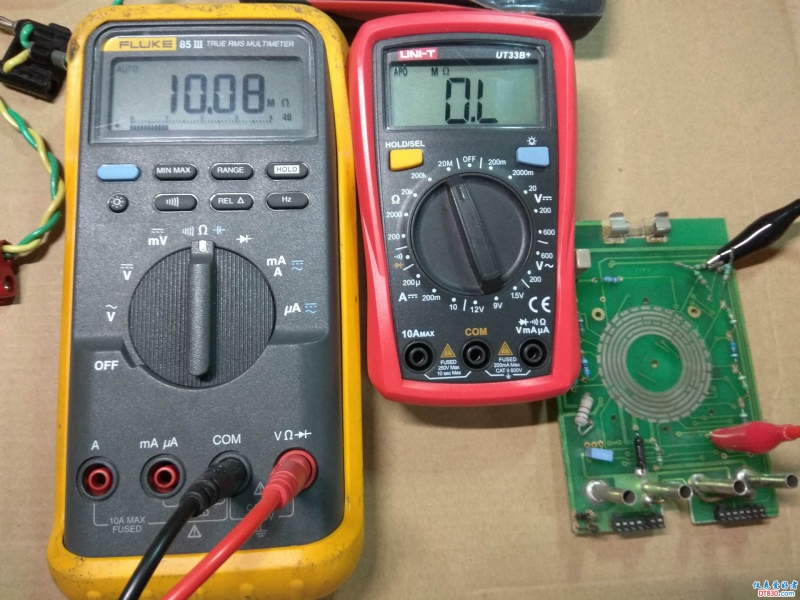

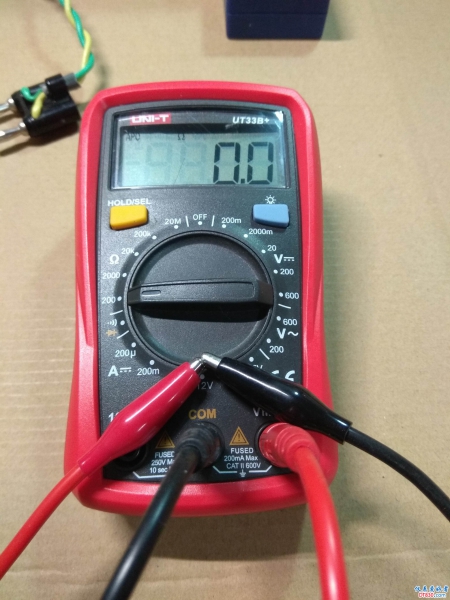

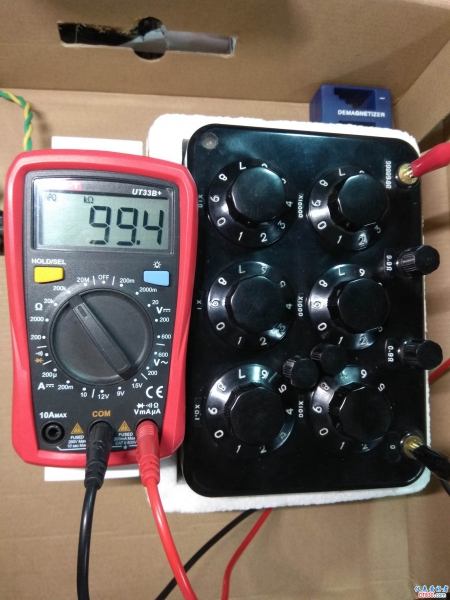

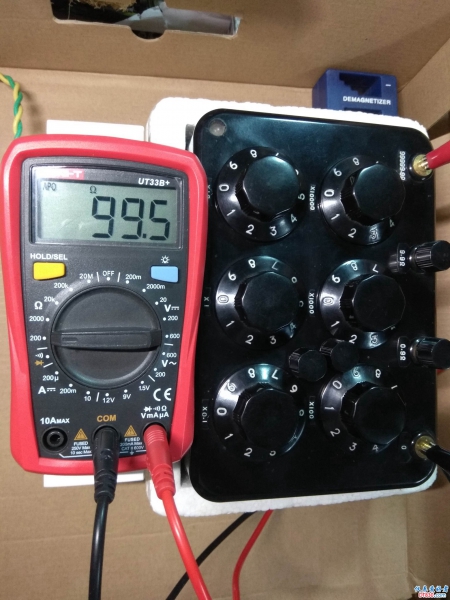

电阻测量,测试夹短路0,电阻箱短路0.4,100欧,1000欧,10K欧,100K欧,10M欧
IMG_20180706_235747X.jpg IMG_20180707_000221X.jpg IMG_20180707_000239X.jpg
IMG_20180707_000251X.jpg IMG_20180707_000301X.jpg IMG_20180707_000333X.jpg
IMG_20180707_000800X.jpg IMG_20180707_000822X.jpg
电阻档实际测量效果,量程偏低0.5%-0.8% ,在指标内,没有惊喜,也没有意外.

=========电流测试=========

IMG_20180707_000953X.jpg IMG_20180707_001029X.jpg IMG_20180707_001148X.jpg

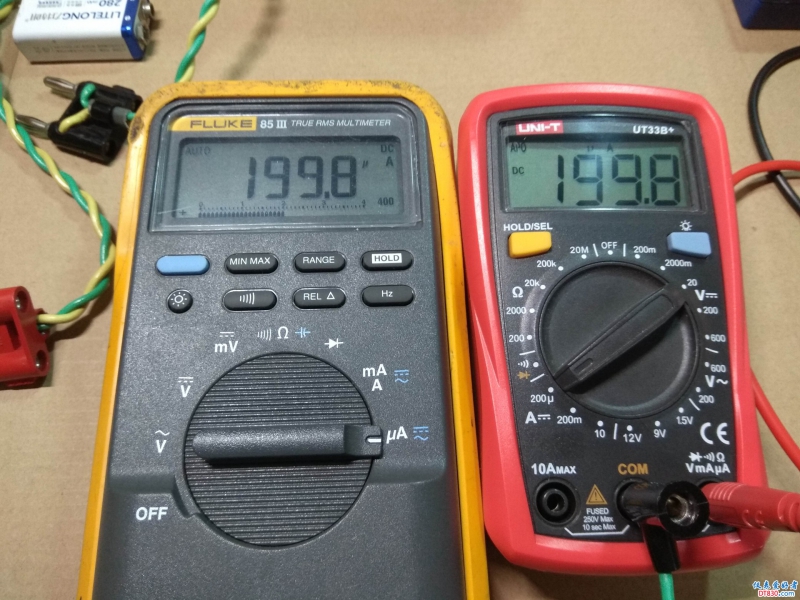

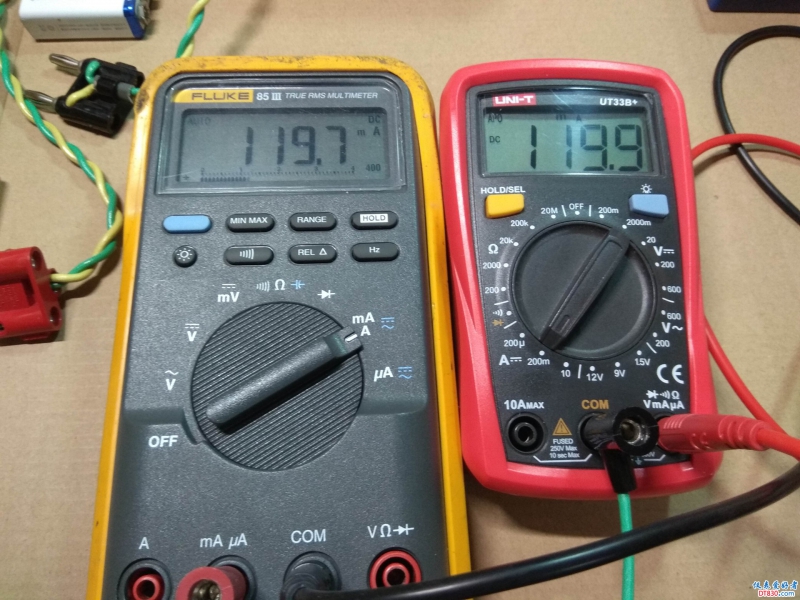

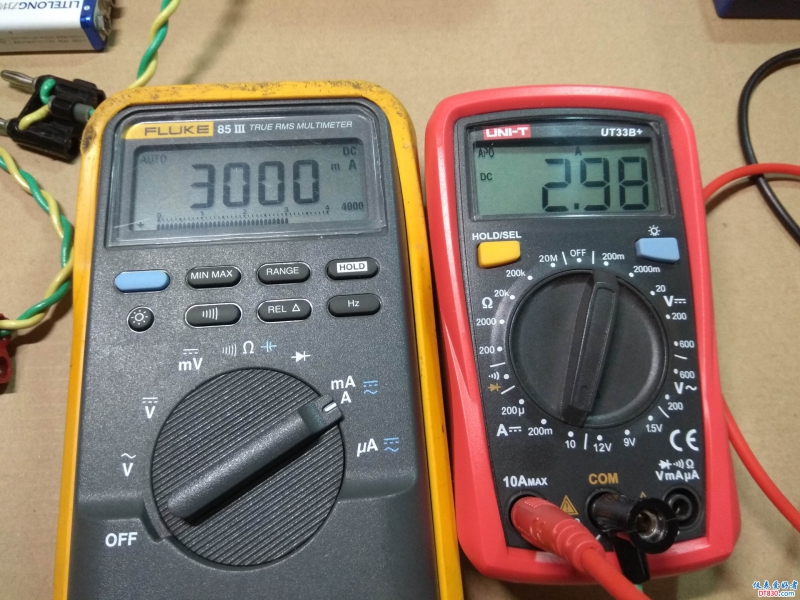

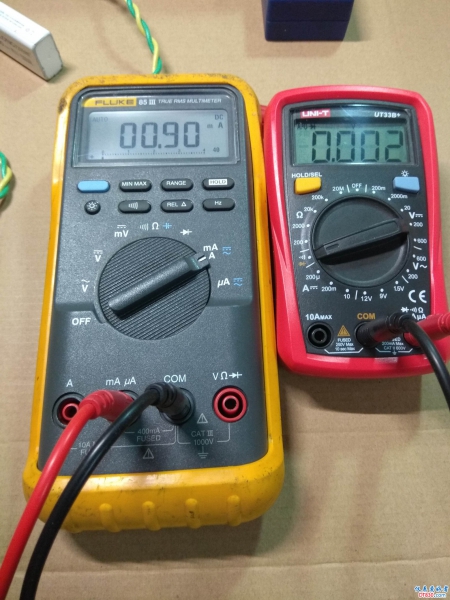

电流档倒是意外的准确,算是意外的惊喜

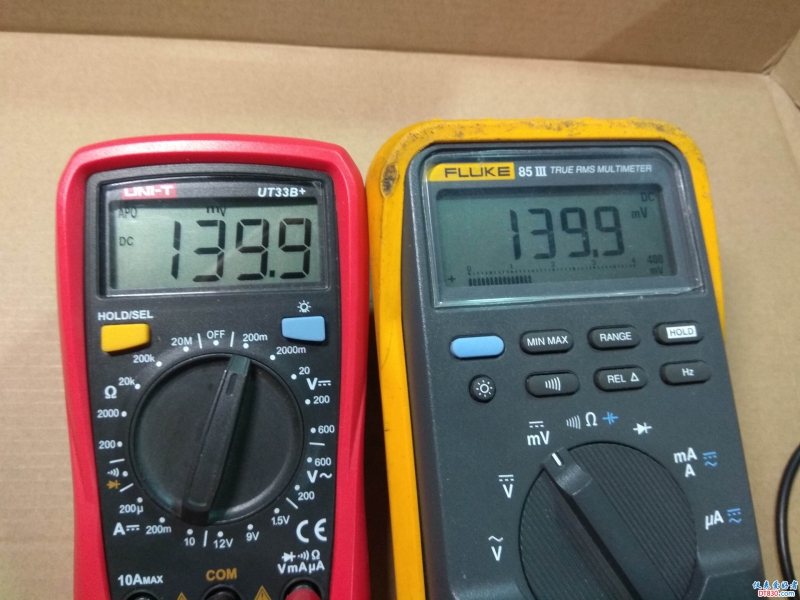

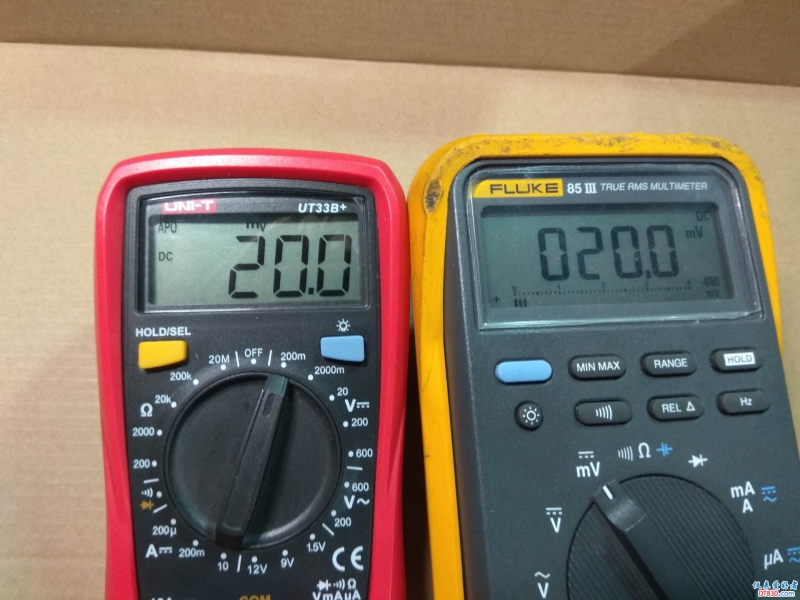

========电压档比例线性=======

IMG_20180707_001456X.jpg IMG_20180707_001501X.jpg IMG_20180707_001504X.jpg
IMG_20180707_001507X.jpg IMG_20180707_001511X.jpg IMG_20180707_001516X.jpg
IMG_20180707_001520X.jpg IMG_20180707_001523X.jpg IMG_20180707_001527X.jpg

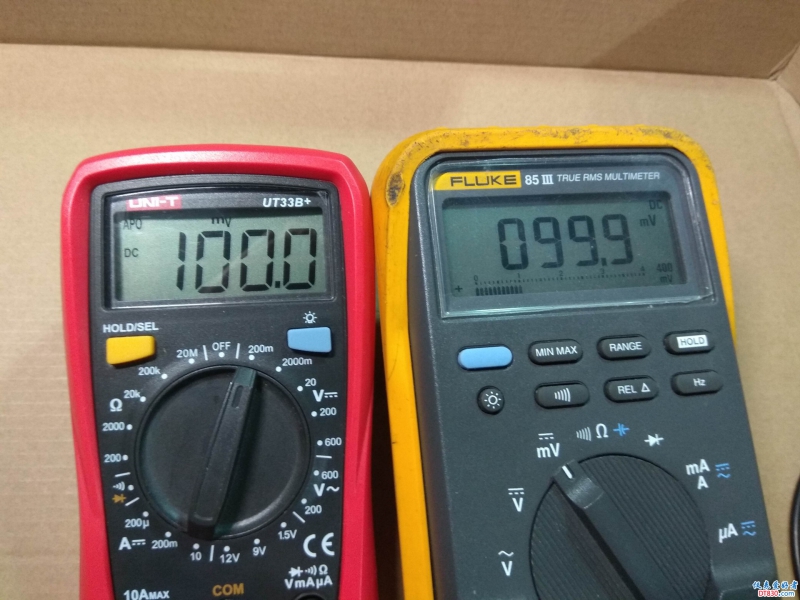

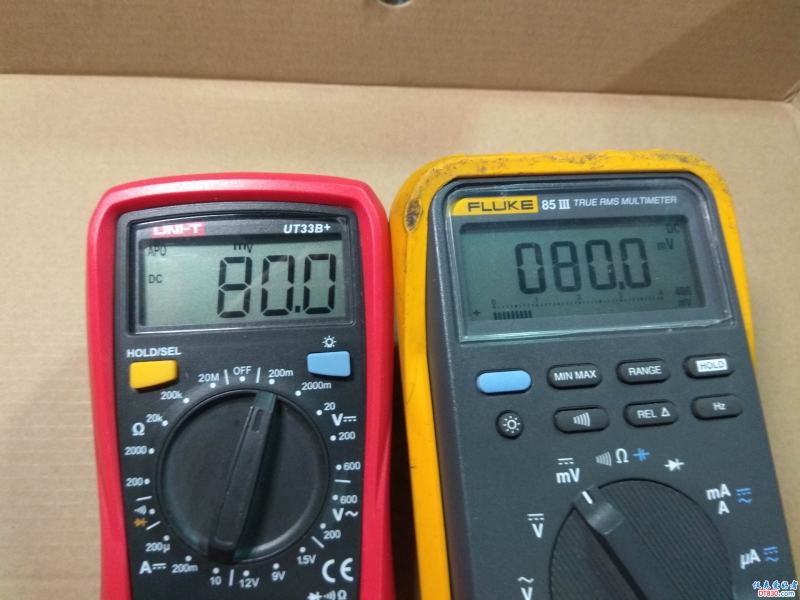

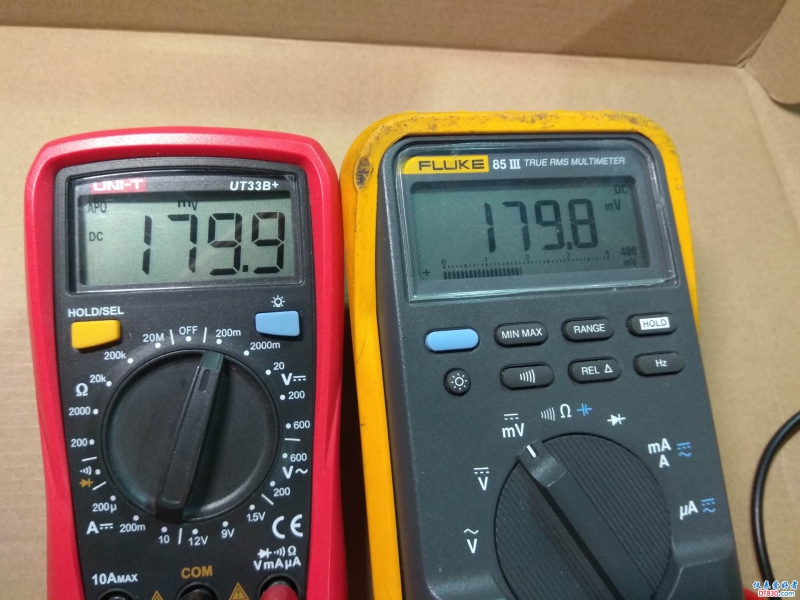

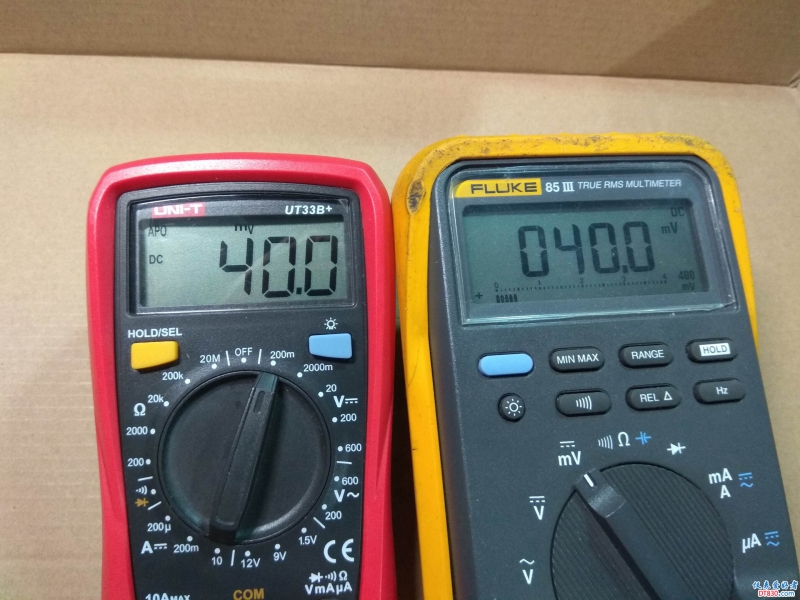

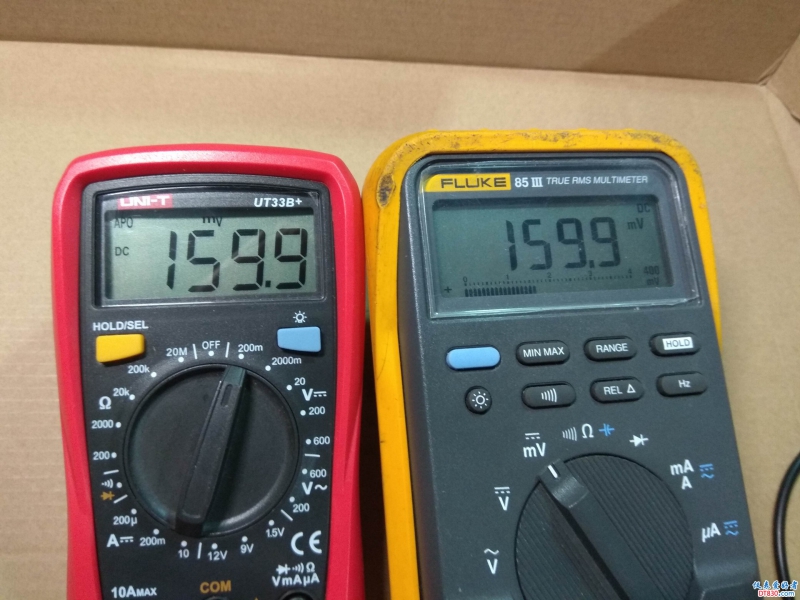

估计是因为使用单片机的缘故,比例线性做的非常的好.全量程几乎是一字不差或者1字的误差.

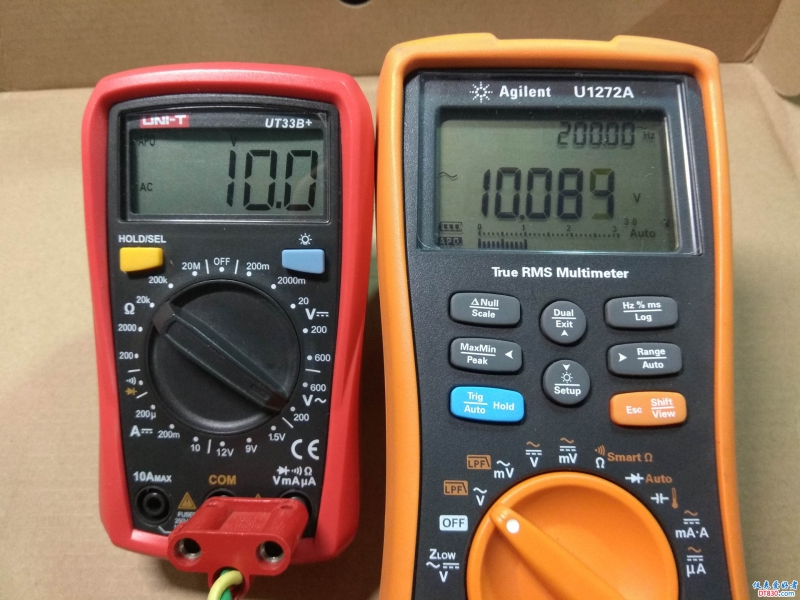

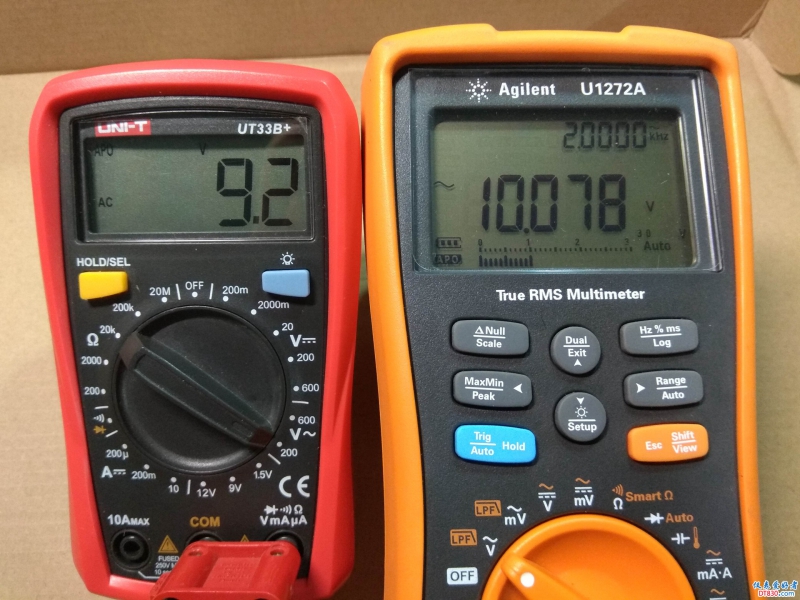

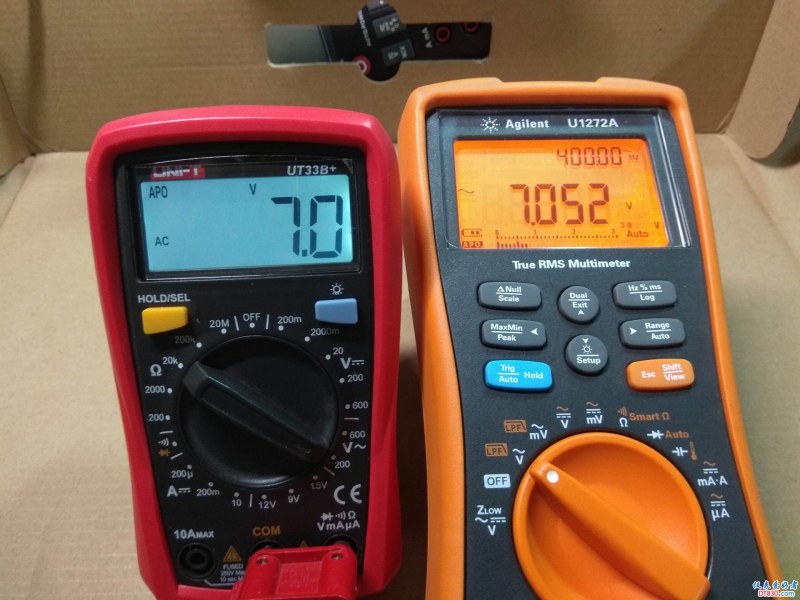

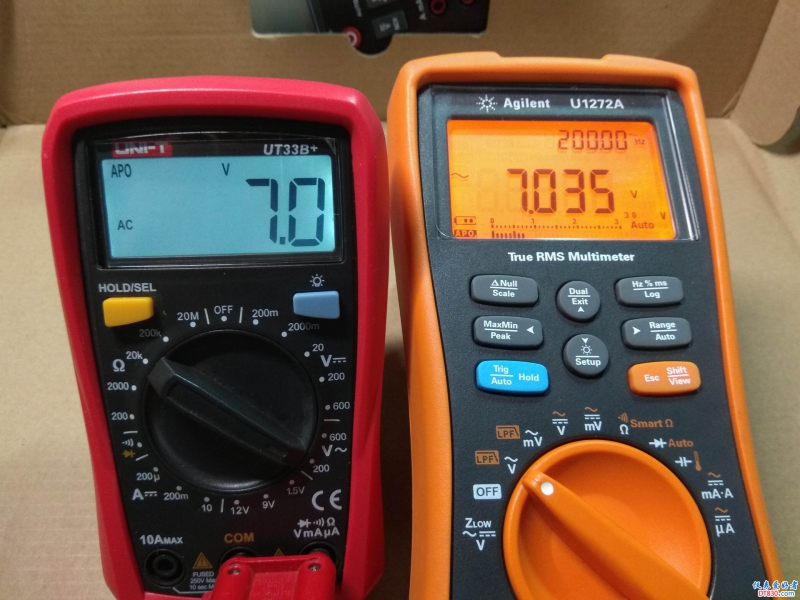

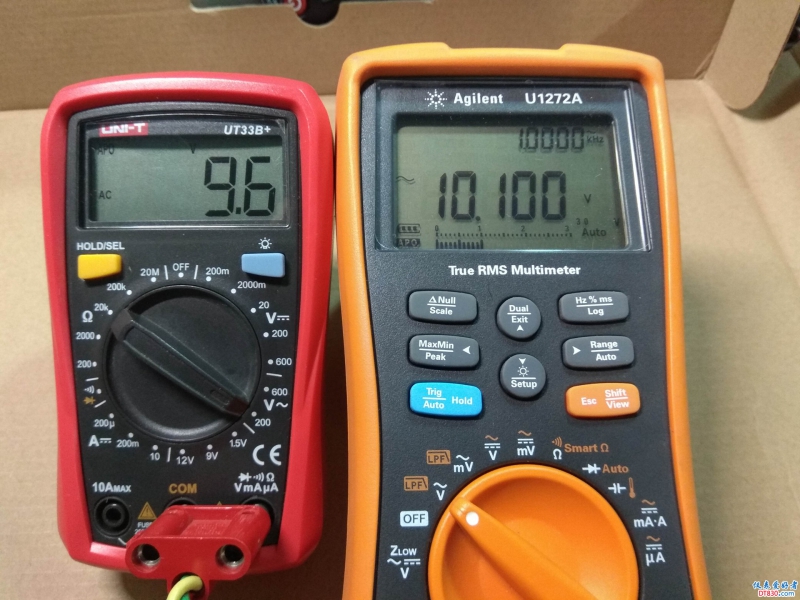

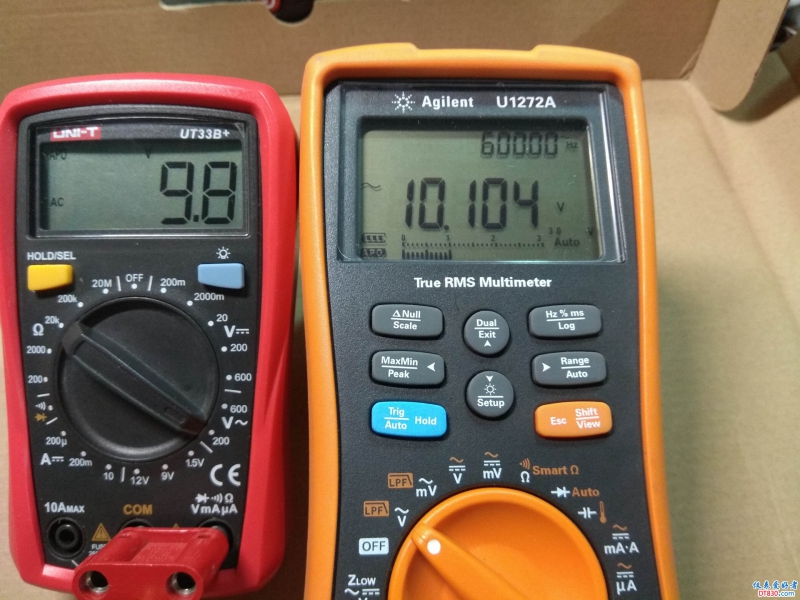

=========交流频响测试==正弦波===========

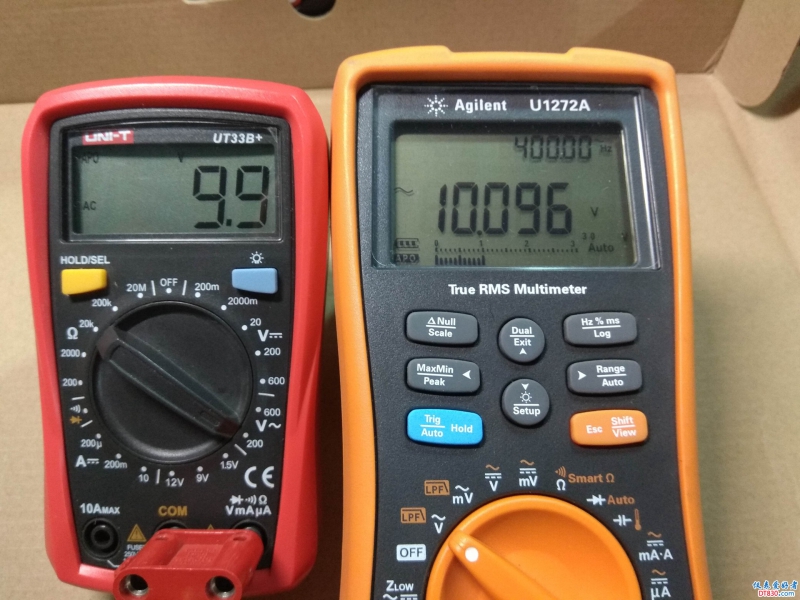

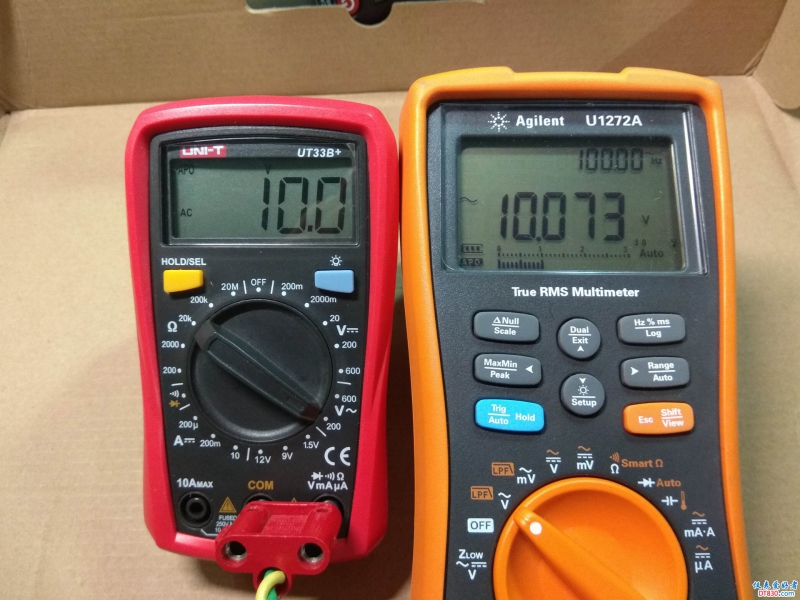

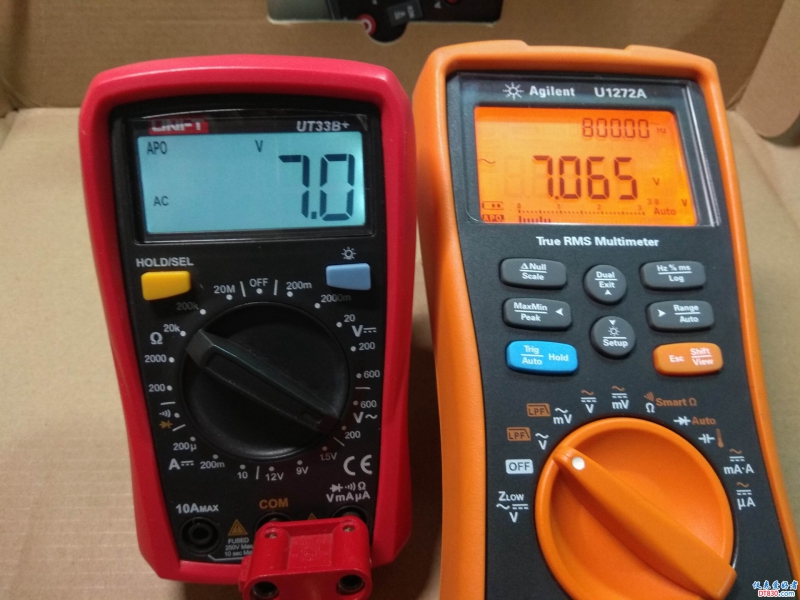

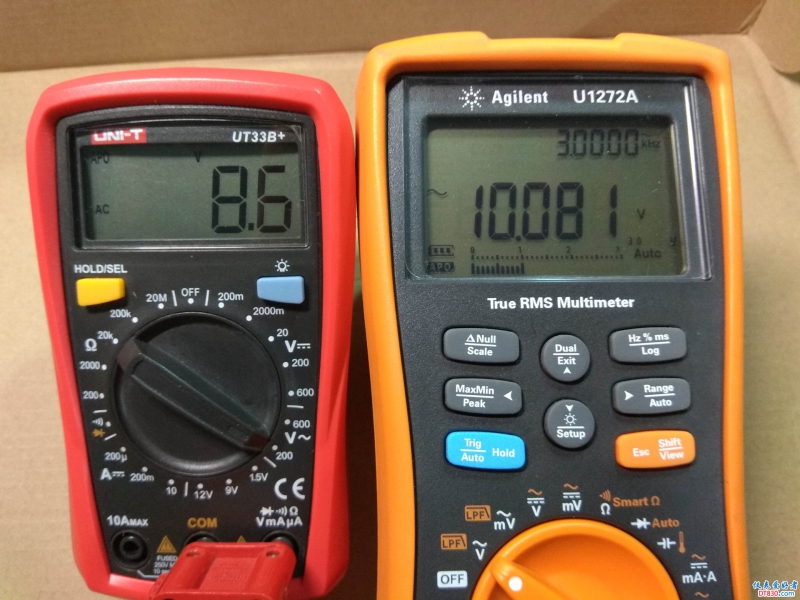

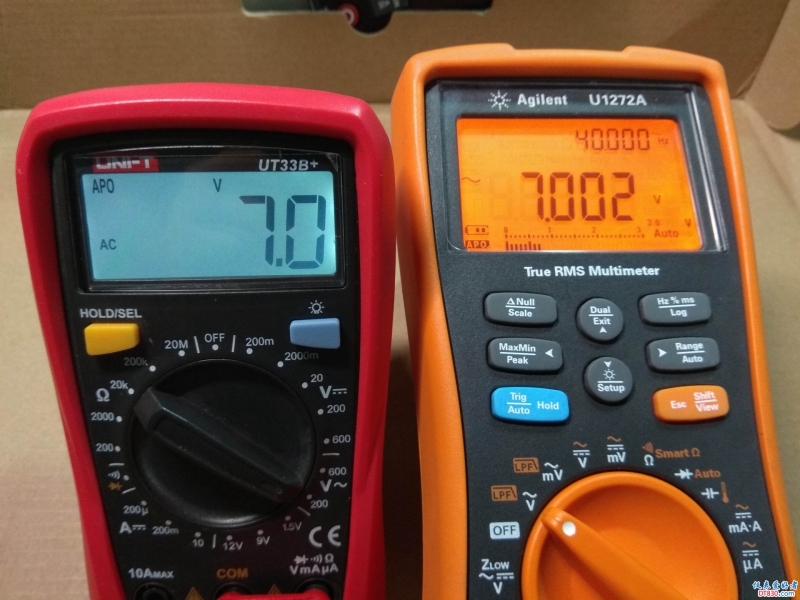

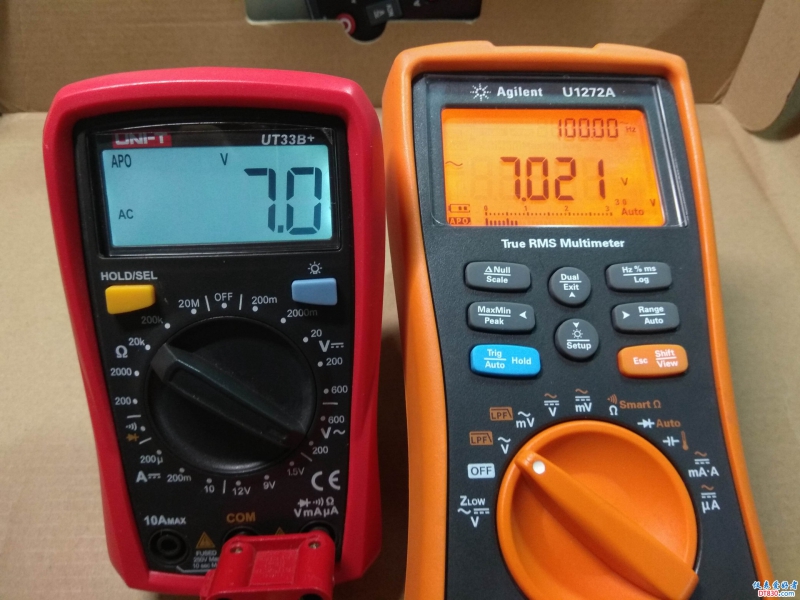

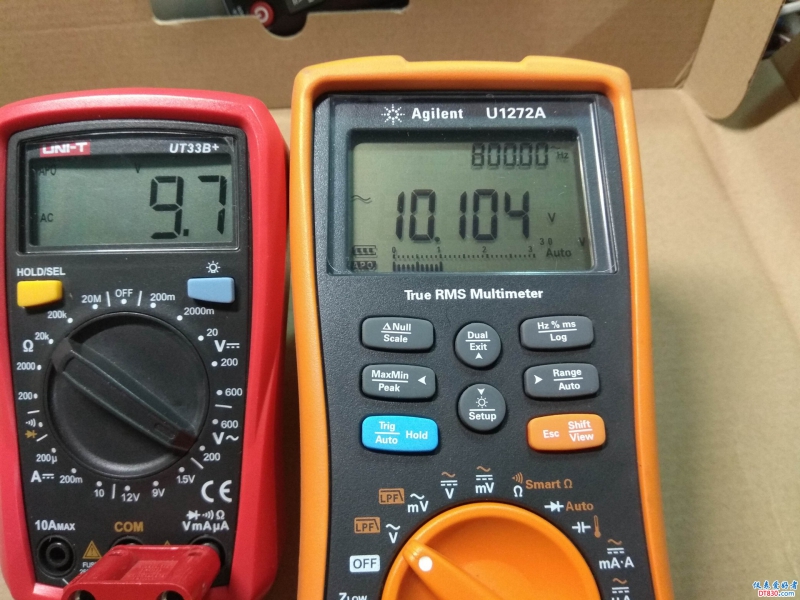

官方指标40-400HZ,见证奇迹的时刻来的了
图片顺序,40,100,200,400,600,800,1000,2000,3000HZ
HZ40X.jpg HZ100X.jpg HZ200X.jpg
HZ400X.jpg HZ600X.jpg HZ800X.jpg
HZ1000X.jpg HZ2000X.jpg HZ3000X.jpg
是不是很惊喜,还有更惊喜

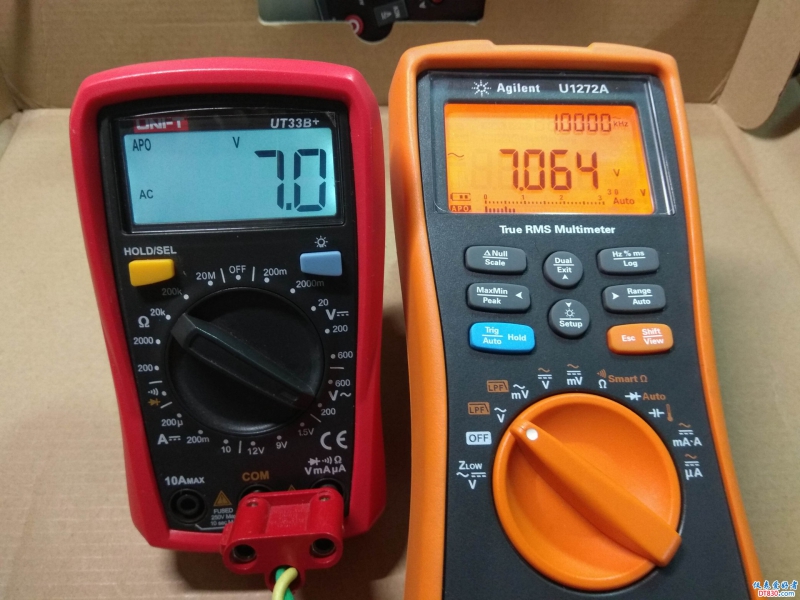

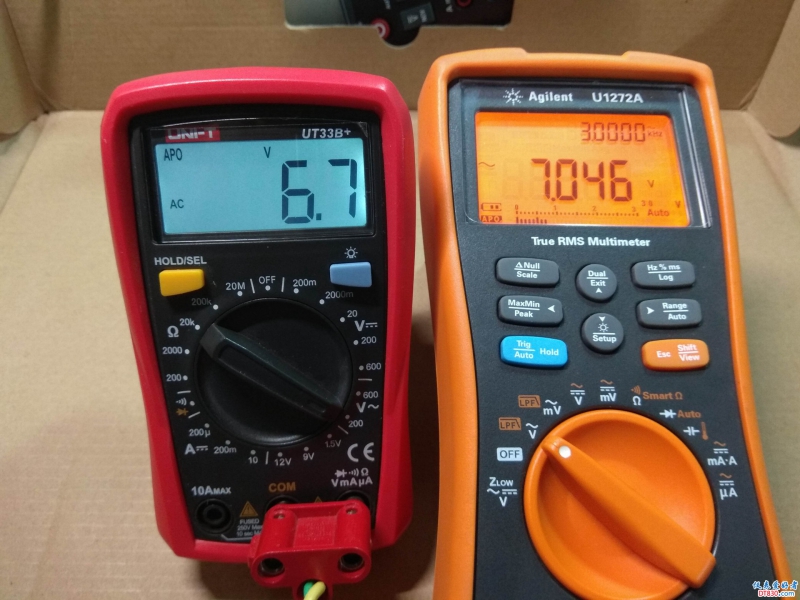

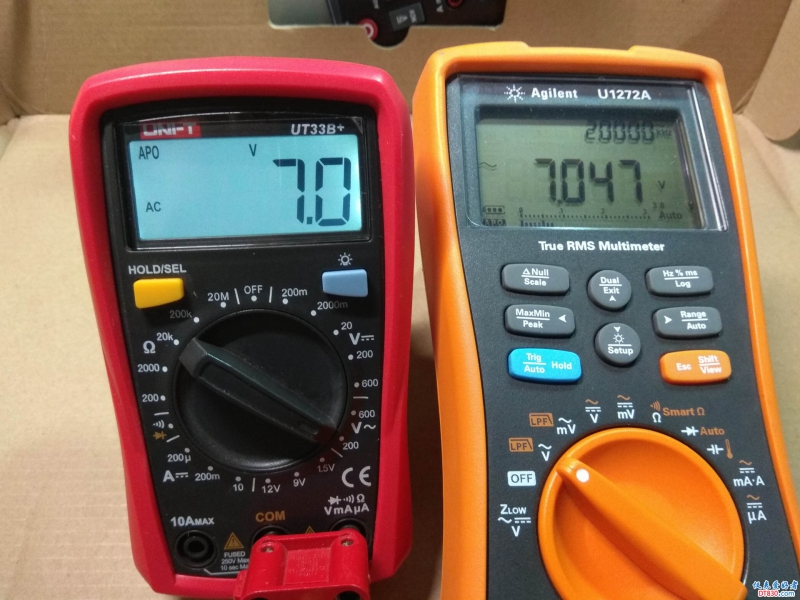

=========交流频响==方波==========

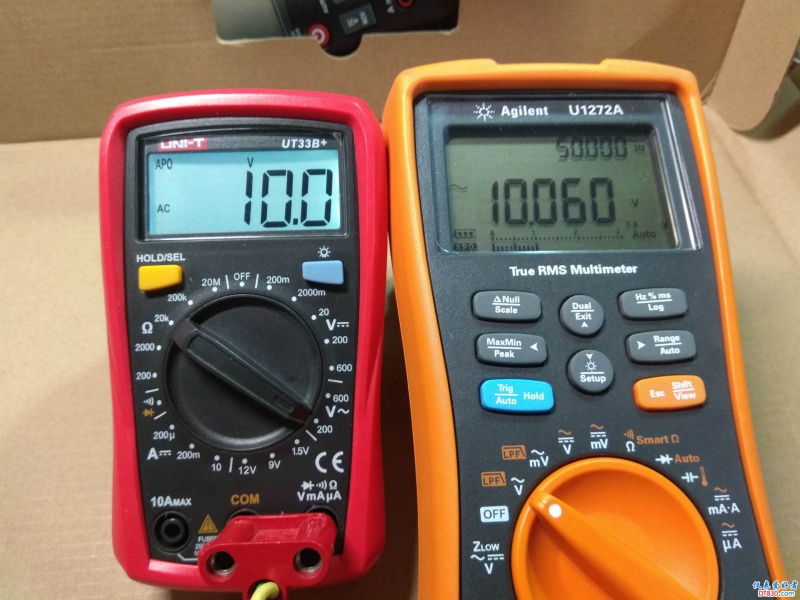

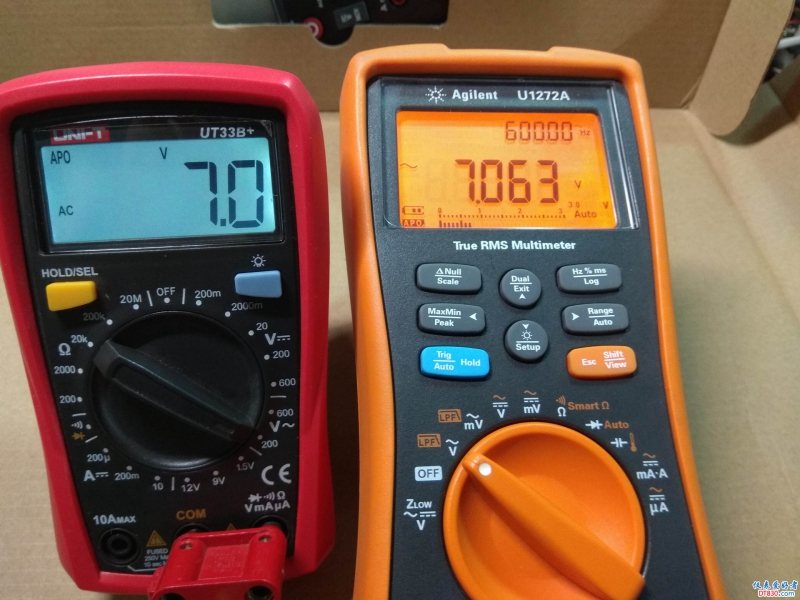

方波图片顺序 50,100,200,400,600,800,1000,2000,3000 HZ

FB50X.jpg FB100X.jpg FB200X.jpg
FB400X.jpg FB600X.jpg FB800X.jpg
FB1000X.jpg FB2000X.jpg FB3000X.jpg
====================

========总结=========
最为尤利徳入门级万用表我感觉这个表做的还是很不错的,
无论从用料设计还有安全等方面都不错
很适合家用使用,买一个放家里测个电池什么的很方便
交流电压官方写的40-400HZ,实际余量不小
对比方波交流电压,为真有效值电压
半波交流我也试过,和高位表误差不大,确定可以测量.
背光自动关机该有的也都有了,至于二极管2V压降问题我觉得不是问题
毕竟定位的就是入门级,唯一缺点背光30秒实在是太短了,感觉最少弄个2分钟吧




已有1人评分 理由
43545 + 5 很给力!

查看全部评分 总评分: +5

发表于 2018-7-7 15:57:06  | 显示全部楼层
不错,一般家用足已。测评的很全面,让需求者有了基本的了解。
发表于 2018-7-7 15:57:50  | 显示全部楼层
V片拆装不需要记忆位置
拆的时候不用再记了,就喜欢这样的。
发表于 2018-7-7 16:58:04  | 显示全部楼层
要了坛友的优惠购买链接很便宜,就是不知道做工,性能。现在看到拆机评测,终于了解了这款表的真实面目,很用心的评测。
发表于 2018-7-7 17:51:57  | 显示全部楼层
听说这种V片排列,比较稳定一般不会出现接触不良的情况
发表于 2018-7-8 18:48:54  来自手机  | 显示全部楼层
这表确实不错,也入手一块总共花了26块钱
发表于 2018-7-9 09:43:55  | 显示全部楼层
本帖最后由 5free 于 2018-7-9 19:57 编辑

200mv 性能好,打磨一下分压电阻,兴许就能提高精度,增加可玩性

另,说明书标的 12V 电池档负载为 240欧,实测 62欧 (2欧为保险管电阻)

发表于 2018-7-11 08:49:57  | 显示全部楼层
评测很细致,楼主辛苦,谢谢分享
发表于 2018-7-12 07:41:59  | 显示全部楼层
这个表好像是 真有效值的,和 F117 对比测了 方波 锯齿波 三角波,数据差不多。
如果仅仅是正弦波的话,其他波形测得数据不一致的。
发表于 2018-7-12 09:02:06  | 显示全部楼层
白不分 发表于 2018-7-8 18:48
这表确实不错,也入手一块总共花了26块钱

这是买表笔的活动吧?

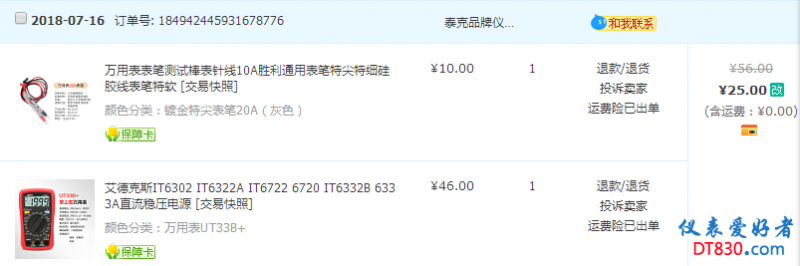

一付好表笔+33B共25元包邮,性价比无敌了!
