bk830的维修

官修 · 发表于 2018-7-16 15:37:31

刚入此表时！不能测量，只显示1000！通过这么多天的准备…学习…和备件！今天检修发现有个双D触发器cd4013坏了，换上后可以显示00.0！再通过测量发现一个怪现象，就是有个cd4040的12级串行进位二进制计数器/分频器，我的理解是4040的10脚是频率输入40.hz，然后分出12个波形，9脚是第一个被分频输出的20hz波形Q1，第二个就是第7脚被分频的10hz波形Q2，第6脚分频5hz波形Q3，第5脚分2.5hzQ4，第3脚应该分频1.25hz的，现在没有，换新4040的测量，换了几个都一样，原装坏的4040第10脚输入确实40.32hz怪了，第9脚输出确实30.78-50HZ之间变化的频率，表也只显示1 .不能测量，证明原装的cd4040BEV确实坏了！现在搞不懂的就是第3脚为什么不输出1.25hz的频率呢？

chen131578 · 发表于 2018-7-16 16:24:12

本帖最后由 chen131578 于 2018-7-16 16:38 编辑

网上找的。

CD4040是12位二进制串行计数器，所有计数器位为主从触发器。计数器在时钟下降沿进行计数，CR为高电平时，对计数器进行清零。由于在时钟输入端使用斯密特触发器，对脉冲上升和下降时间无限制。所有输入和输出均经过缓冲。
CD4040中文资料汇总（CD4040引脚图及功能_工作原理及应用电路）

引出端符号：
10脚：时钟输入端
11脚：清除端
Q0～Q11：计数器脉冲输出端
VDD：正电源
Vss：地
推荐工作条件：
电源电压范围…………3V～15V
输入电压范围…………0V～VDD
极限值：电源电压……－0.5V～18V、输入电压……－0.5V~VDD+0.5V、输入电流……………。±10mA、储存稳定…………－65℃～150℃

CD4040内部方框图

是否波形不正常，4040不能正常翻转？

电源电压？

chen131578 · 发表于 2018-7-16 17:14:03

只是就4040电路提醒一下，bk830图没看，总体不清楚。排除法4040本身问题排除了还不工作，只有外因了。

chen131578 · 发表于 2018-7-16 17:19:51

本帖最后由 chen131578 于 2018-7-16 17:21 编辑

正好有BK830电路图。

原来是电容表，我还以为是830万用表，还奇怪怎么用了通用电路。

BK830电路图.pdf (274.16 KB, 下载次数: 83)

BK830零件图.pdf (246.67 KB, 下载次数: 75)

BK830用户手册.pdf (4.31 MB, 下载次数: 76)

chen131578 · 发表于 2018-7-16 17:25:44

电路图满满一张，看起来很晃眼。要有框图就好看多了。

官修 · 发表于 2018-8-8 16:43:54

本帖最后由官修于 2018-8-8 16:57 编辑

chen131578 发表于 2018-7-16 17:25
电路图满满一张，看起来很晃眼。要有框图就好看多了。

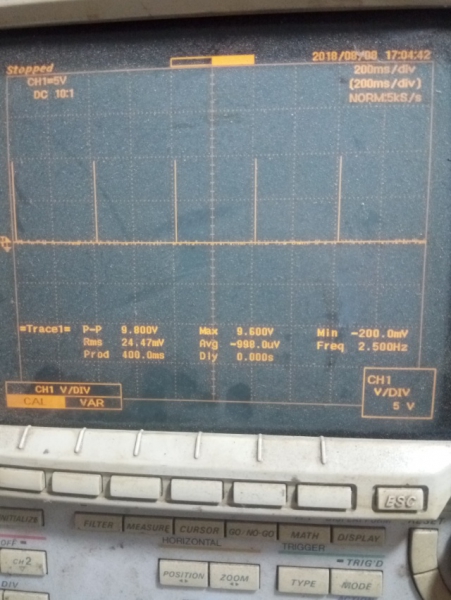

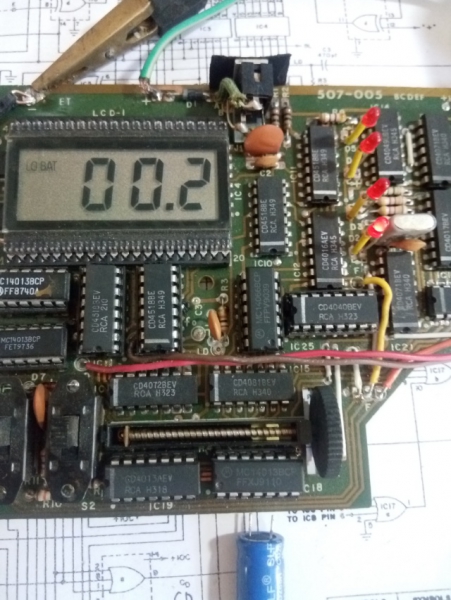

今天终于修好了，不过这张图是cd4040坏时的图片，4040的第三叫没有分频，我不知道是为什么，在淘宝里买了原装的4040换上故障不变，后来检查发现ic8（cd4518的第六脚）没有波形，这个分频是ic8的第二脚过来的，测量2没有波形，那么二又是连接ic9的第14脚，测量ic9的第14脚有，看来是此处断路，用一根线连上，ok了

官修 · 发表于 2018-8-8 17:02:14

本帖最后由官修于 2018-8-8 17:23 编辑

chen131578 发表于 2018-7-16 17:19
正好有BK830电路图。原来是电容表，我还以为是830万用表，还奇怪怎么用了通用电路。
修电桥和电容表，没有示波器，真的不行，而且还要100m以上的…

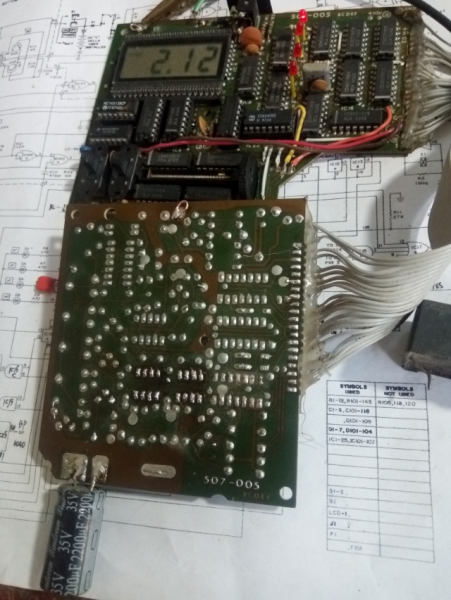

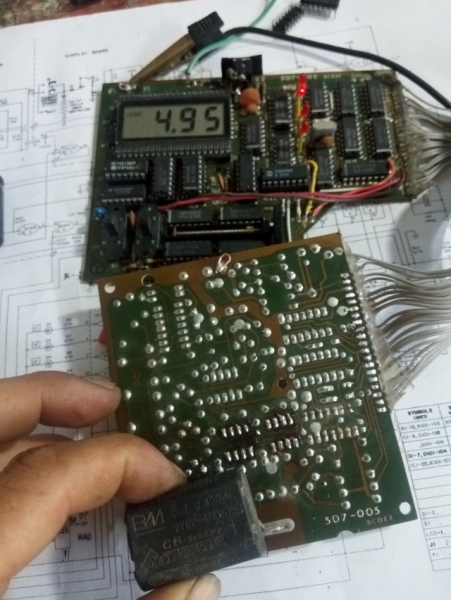

基本上测量精度还不错！一个5uf的！测量结果是4.94！一个2200uf的测量结果为2.12！同时也感谢rivrz这位坛友！

robter · 发表于 2018-8-9 14:32:32

楼主厉害，这个都能修好

chen131578 · 发表于 2018-8-9 15:26:02

恭喜楼主了。
