吉时利Keithley DMM6500 拆解与比效
简介
吉时利Keithley 2000是行业内常见知名的6位半数字万用表,刚刚更新了新颖别致的设计新型号Tektronix(泰克)/Keithley DMM6500(2010年吉时利加入了泰克公司)。然而,这不是一次简简单单的更改外观的整容,而是从头开始重新设计的仪表。Tektronix于2018年4月发布了这款DMM6500。让我们来看看DMM6500是什么样的吧。
该仪表的其它品牌兑争对手是以前的Fluke 8846A and Keysight 3446x系列。
(71.56 KB, 下载次数: 11)

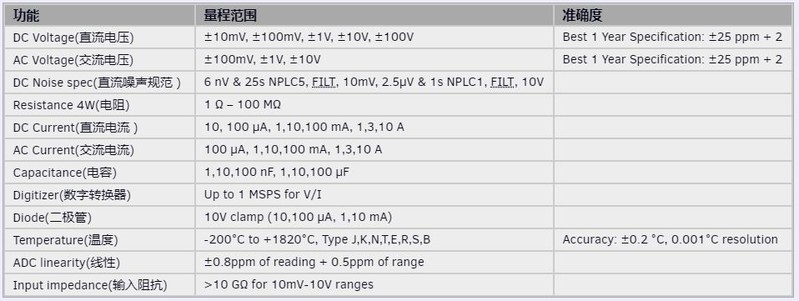

表1:DMM6500测量功能模型
(482.45 KB, 下载次数: 15)

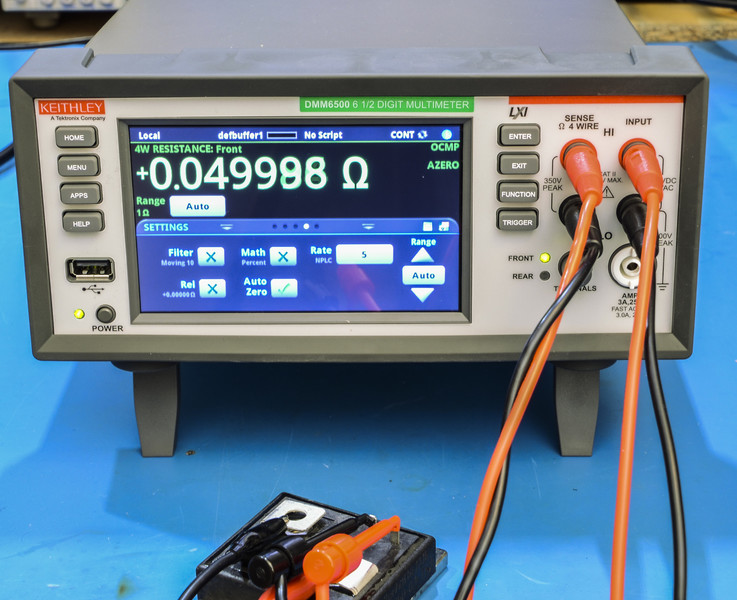

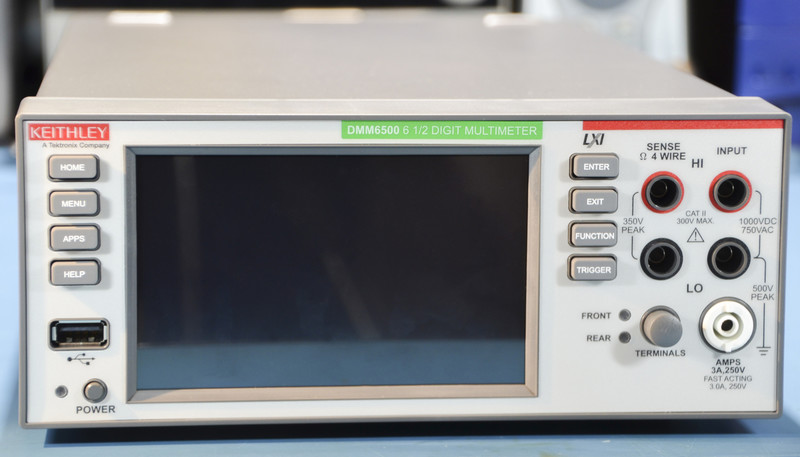

图1:Keithley DMM6500前置面板与触摸屏TFT-LCD

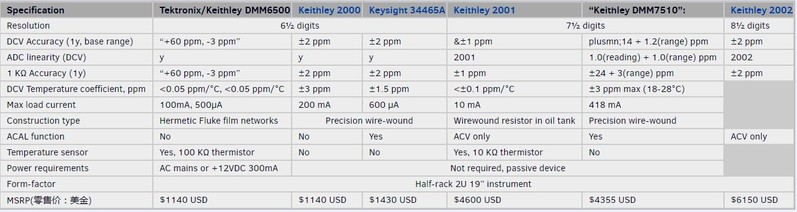

让我们来看看此表与兑品对比情况:
(102.99 KB, 下载次数: 15)
参考手册
参考手册 2018/04
快速入门指南 2018/04
http://www.dt830.com/thread-2427-1-1.html
吉时利DMM6500和DAQ 6510解密手册
http://www.dt830.com/thread-2429-1-1.html
DMM6500在模型2000应用程序中的仿真与应用
http://www.dt830.com/thread-2430-1-1.html
DMM6500数据表
http://www.dt830.com/thread-2431-1-1.html
不幸的是,几乎和所有现代仪器一个样,DMM6500的通用手册中没有更多的原理图或操作信息。在写本文之前也没有服务手册与校准手册。
开始检查和基本拆卸
(708.34 KB, 下载次数: 9)
图2:后视图

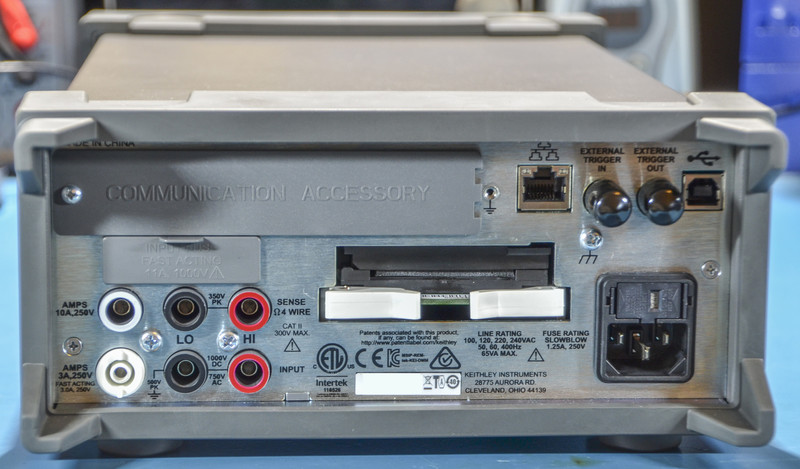

后侧连接器和选件端口,通信功能的GPIB卡,中间那个像插卡一样的是扫描卡选件用,完全支持以前像2001-TCSCAN and 2000-SCAN 这样的扫描卡。没有那种关整个电的硬开关,因此仪表总是有待机电存在。
(1.01 MB, 下载次数: 11)

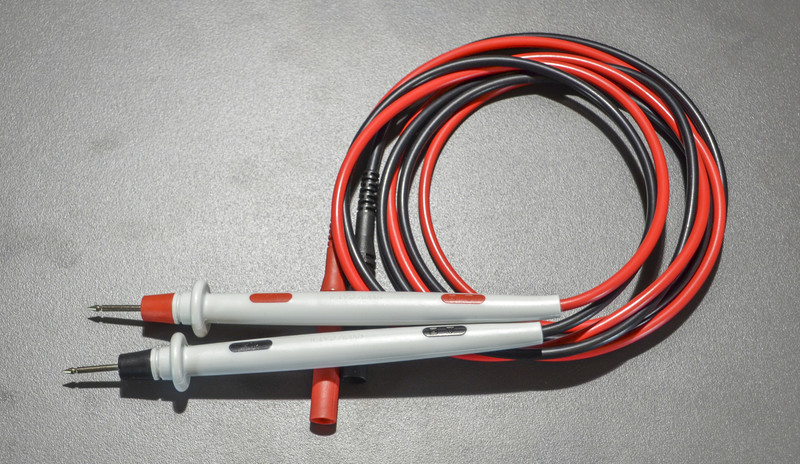

图3:买时捆绑送的表笔,质量还是不错的,香蕉插头还带套。
表笔是万用表的典型代表附件。
(881.95 KB, 下载次数: 12)

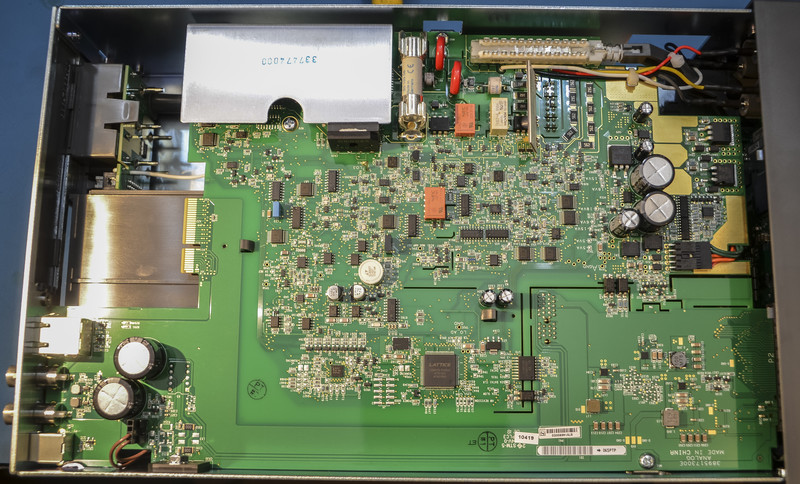

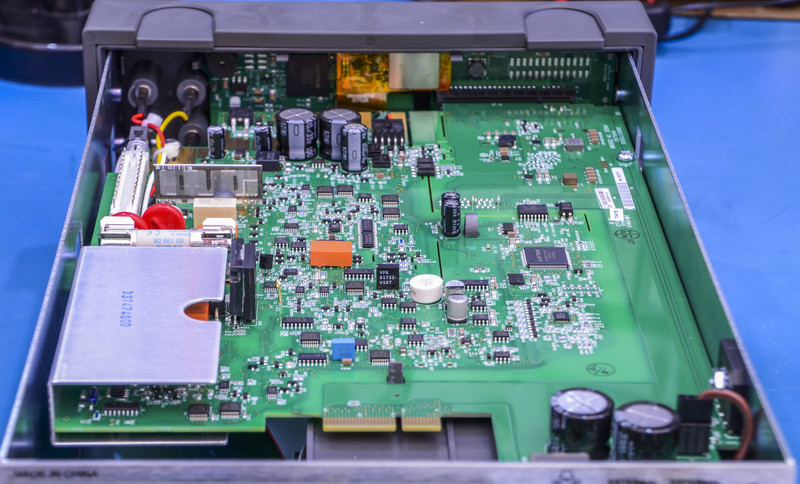

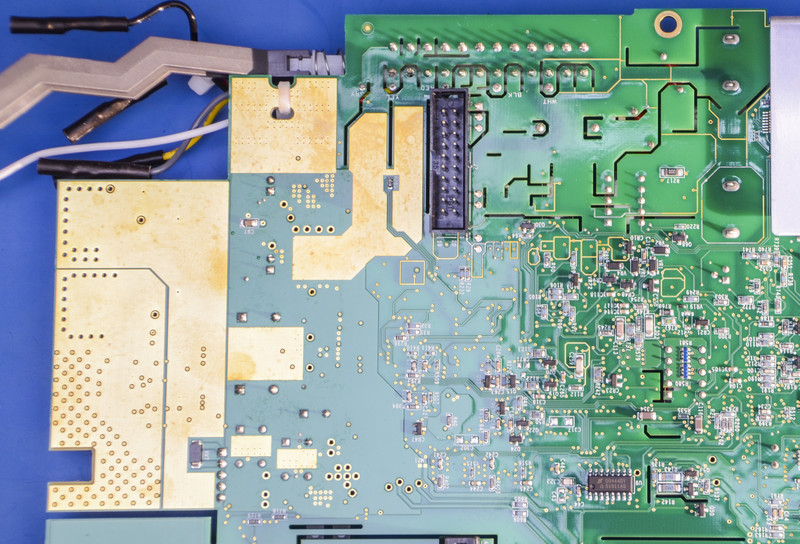

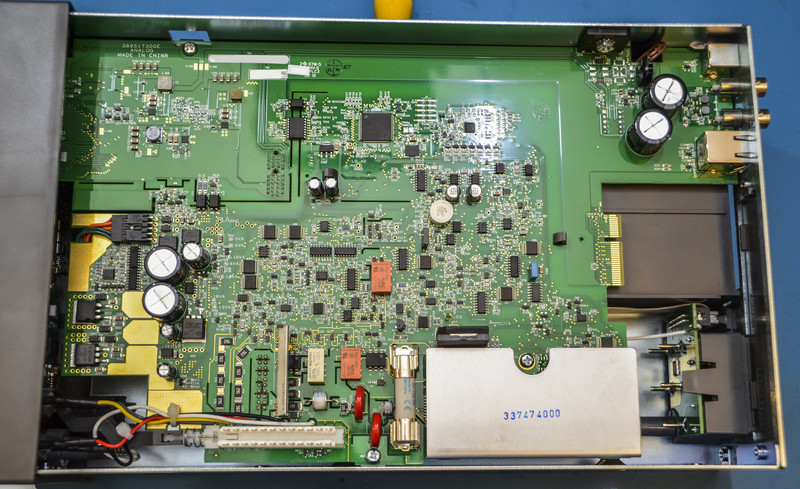

图4:拆开后的顶部视图
所有仪表的电路包含一个大的主板并带有很多插槽。
(628.54 KB, 下载次数: 12)

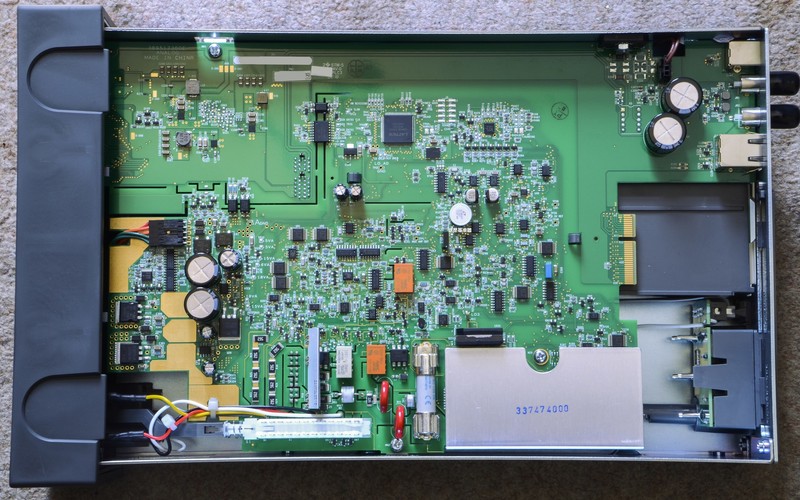

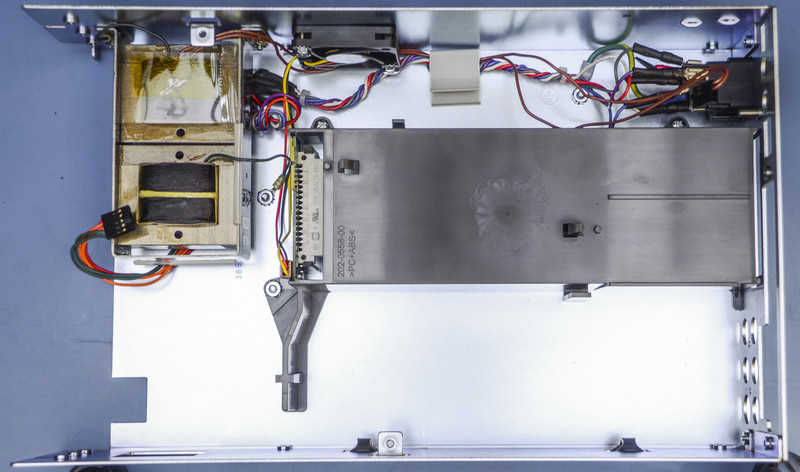

图5:主板拆除后,只有电源变压器,扫描卡选件,机壳和布线

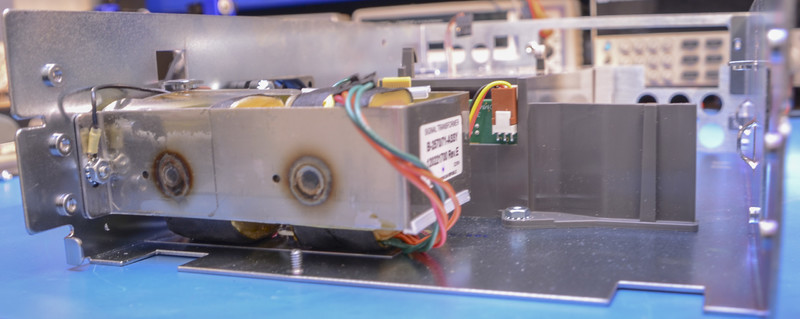

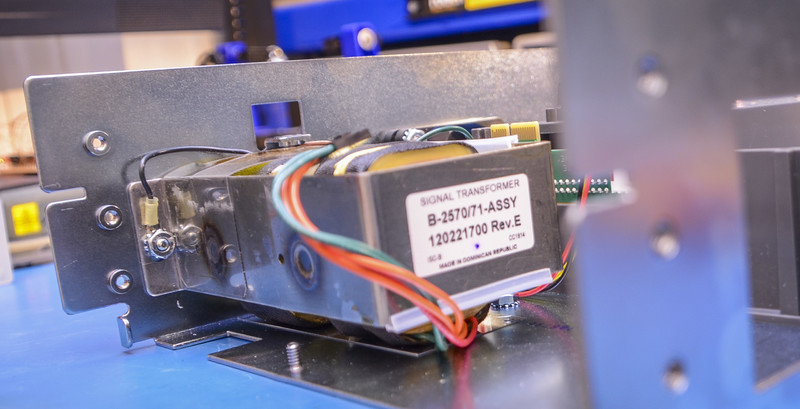

变压器被紧紧的固定在机壳底盘架子上。据吉时利的说法,在早期的时候变压器还造成了不必要的嗡嗡声,后来这个变压器部件解决了此问题。
(878.25 KB, 下载次数: 12)

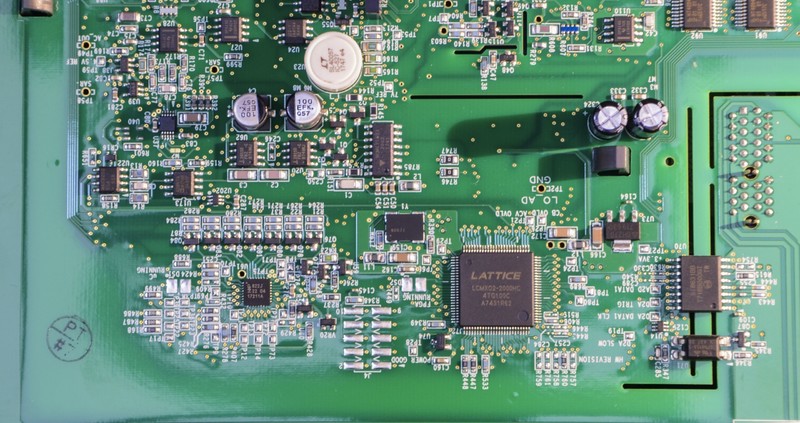

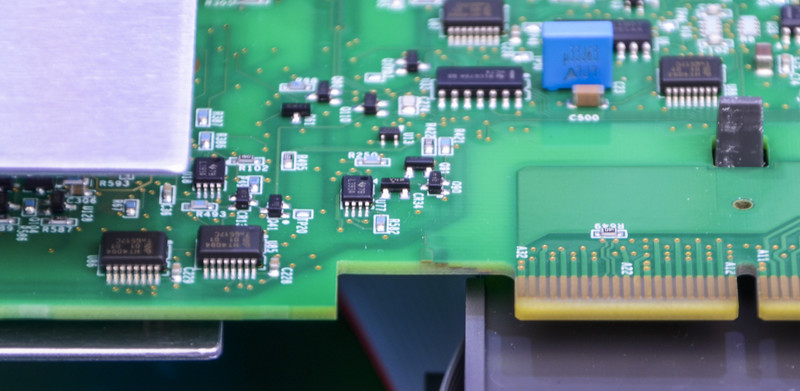

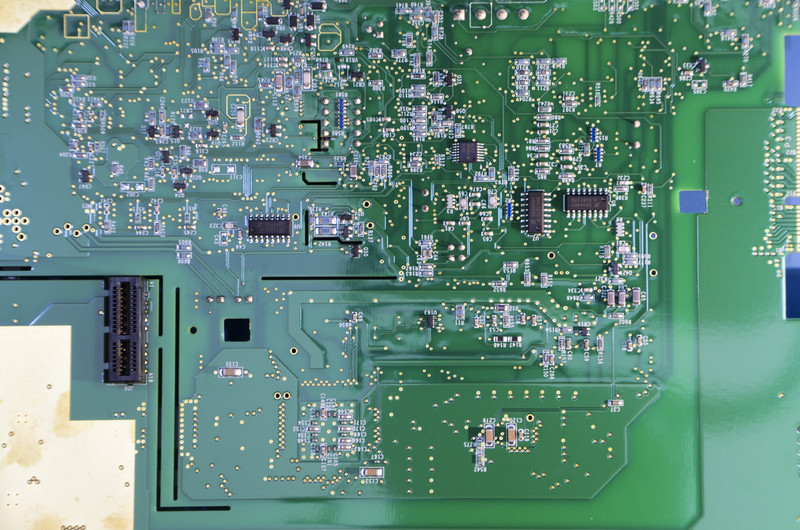

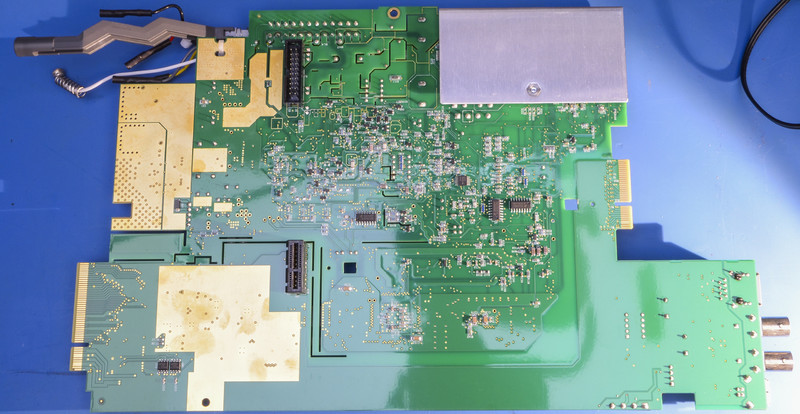

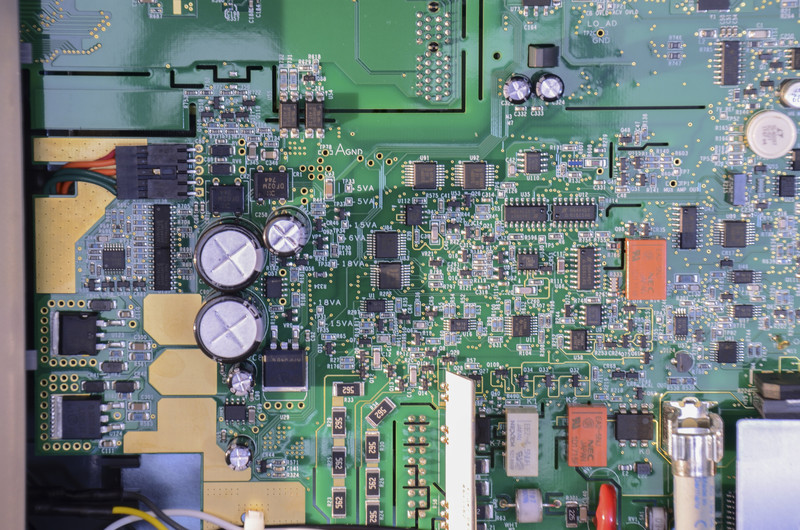

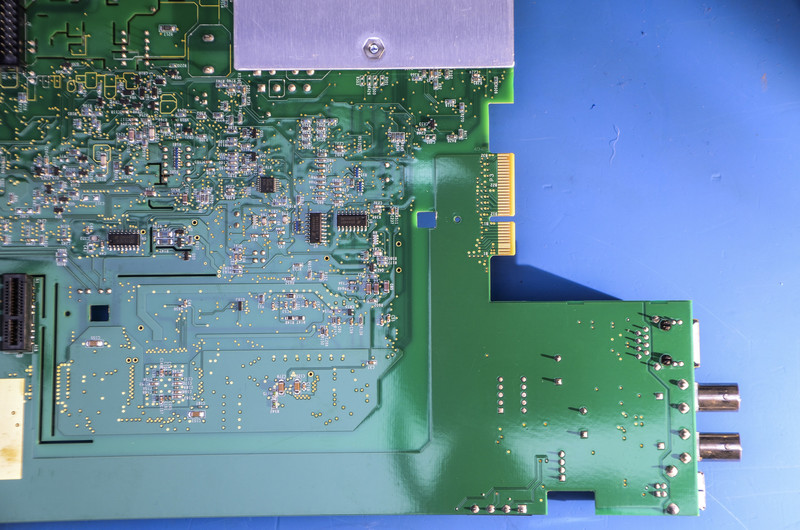

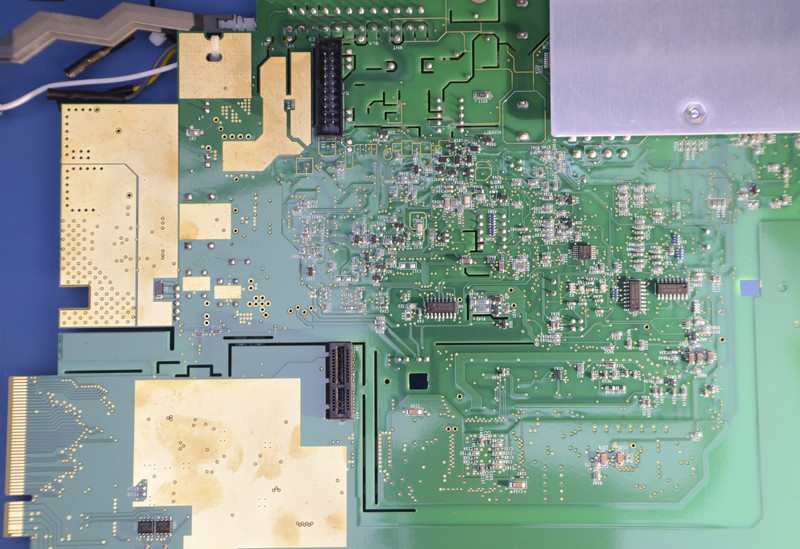

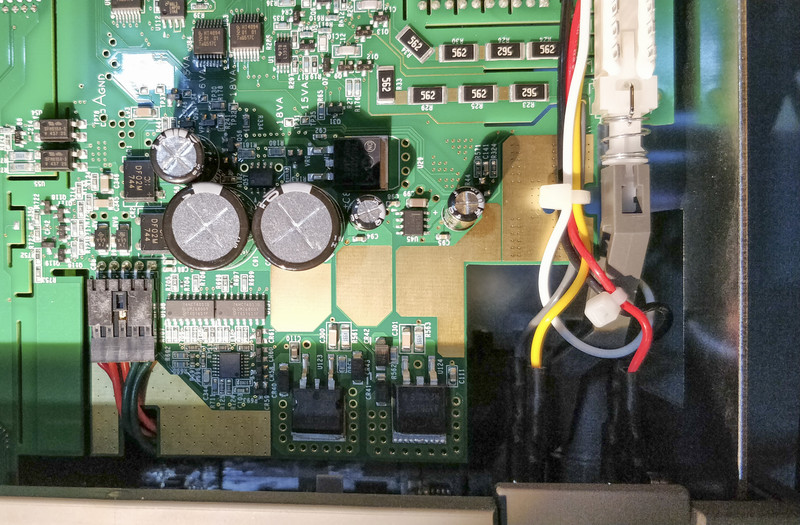

图6:主板底部图(做工怎么样呢?)

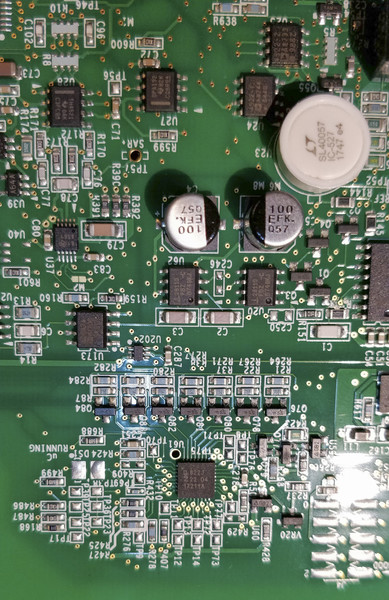

板子上没有太多组件,大部分都是阻容元器件等和少数的IC芯片。
(1.46 MB, 下载次数: 11)
(52.54 KB, 下载次数: 15)

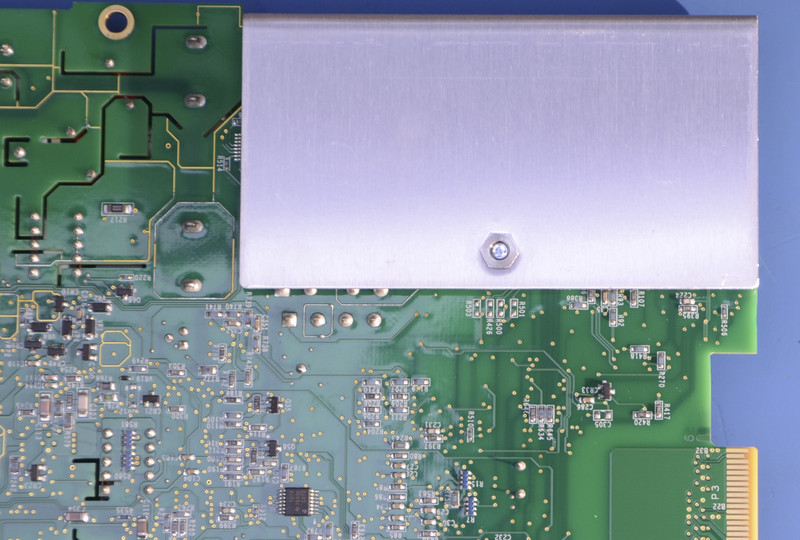

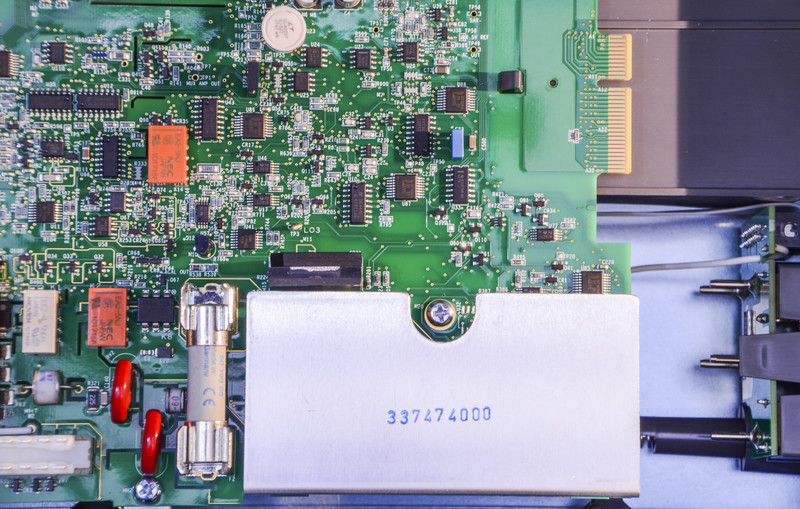

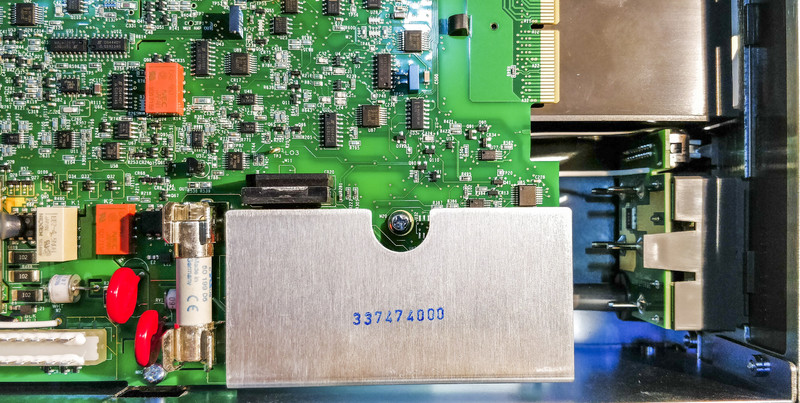

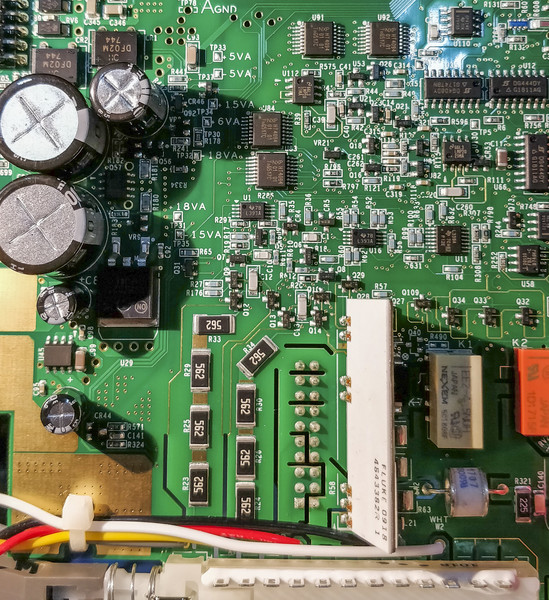

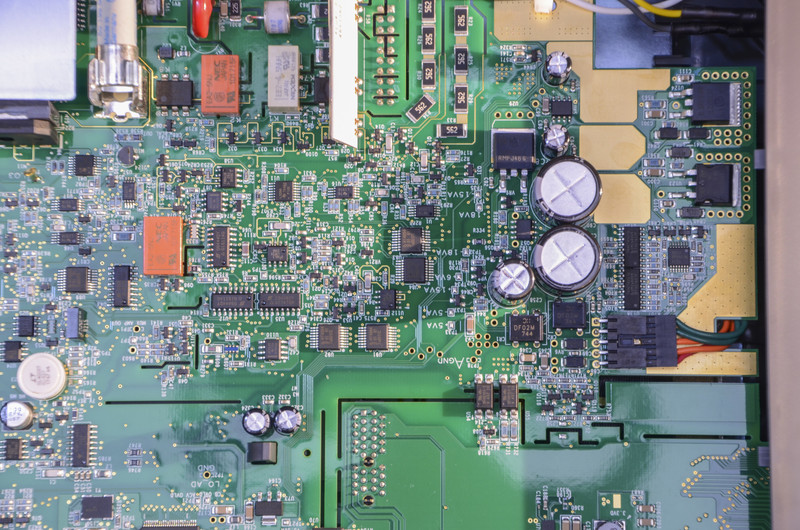

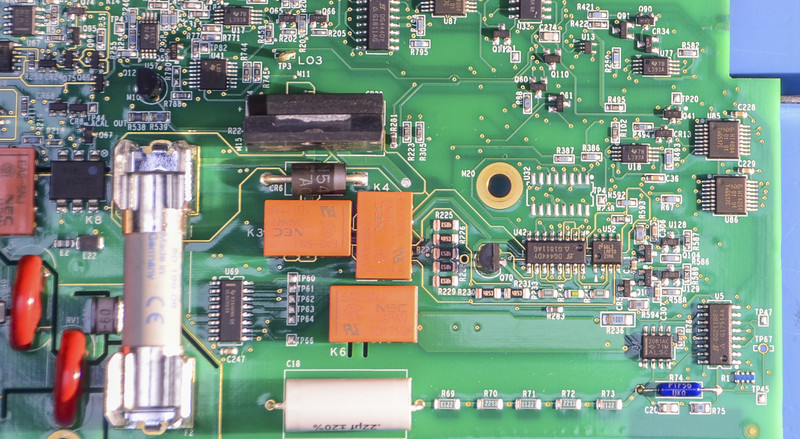

图7:输入部件图

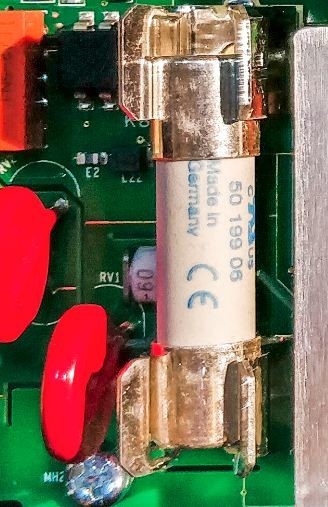

直流电流输入时有一个大的保险丝保护着(德意志联邦共和国制造的保险),机械的前/后开关也是能在角落中看到。和剩余的输入保护组件。
(778.6 KB, 下载次数: 18)

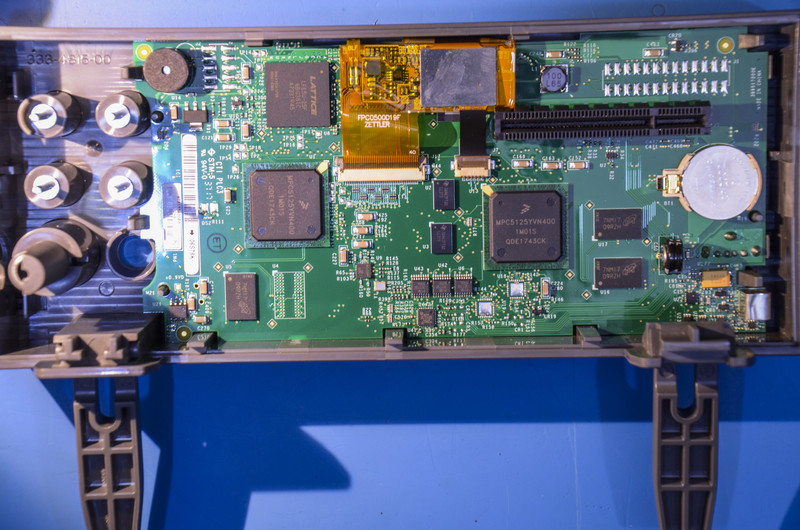

图8:前面板组件后侧

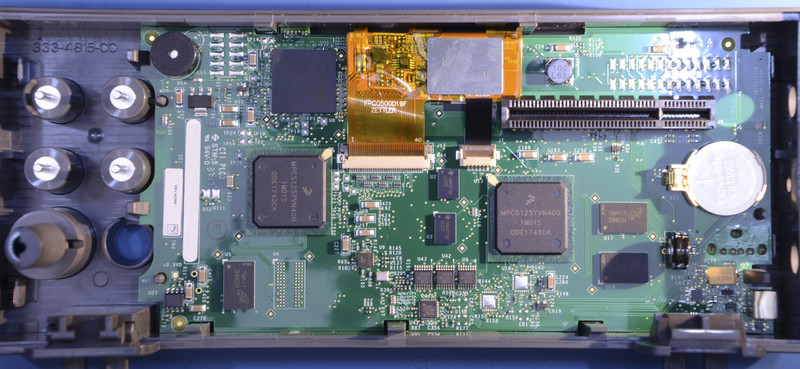

前面板PCBA占着一些BGA芯片,因为大型LCD需要大量的处理和快速刷新图像。两个在中间的Freescale/NXP芯片是32位微处理器 MPC5125,具有e300C4电源架构核心(Power Architecture®)、显示接口、10/100 MAC(10/100M网卡)、USB和所有常用接口。
(788.33 KB, 下载次数: 13)
图9:前面板组件另一个角度
不知道为么需要两个处理器, 也许一只处理显示器/前面板功能,另一只处理仪表的运行的固件中的功能?它支持大量的高速接口,可能是负责驱动LVDS LCD的。
(559.04 KB, 下载次数: 14)
(18.15 KB, 下载次数: 15)

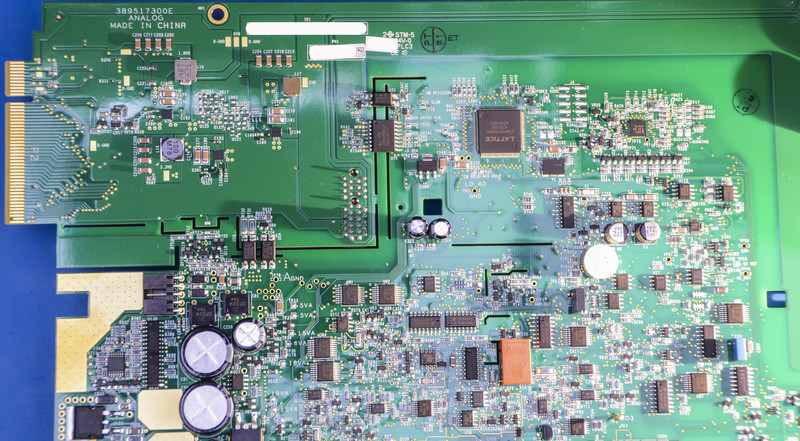

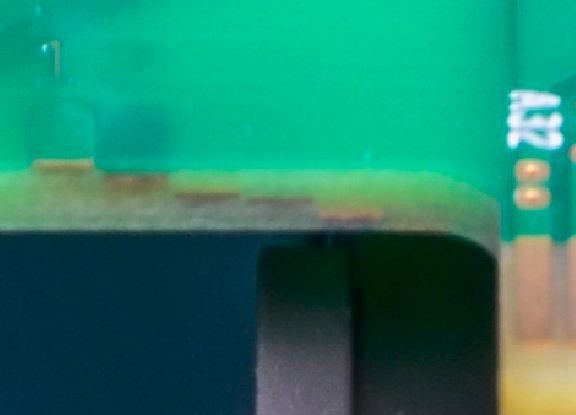

图10:主板PCB层数
主板PCB采用六层金属互连设计。感谢PCBA边缘标记得非常清楚。
(1.13 MB, 下载次数: 13)
(125.25 KB, 下载次数: 7)

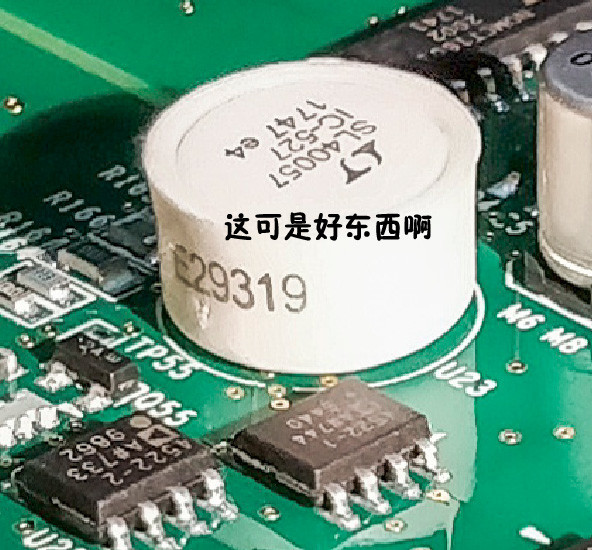

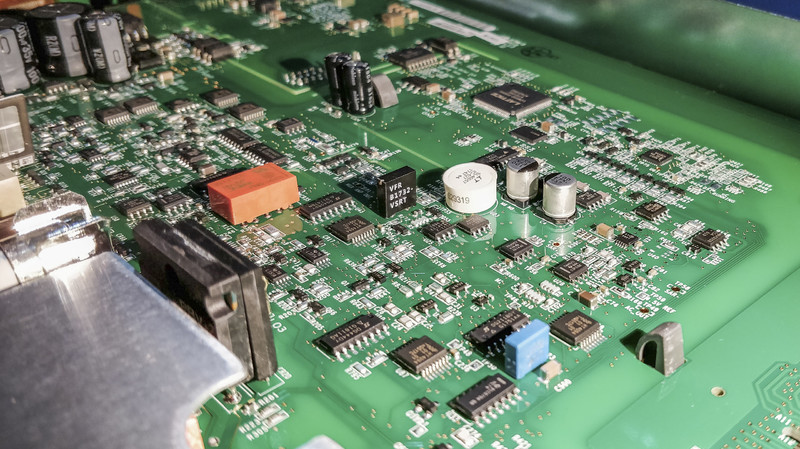

图11:顶部带有Keithley标记的,精挑细选的电压基准LM399AH(与SL40057是一样的).
(781.43 KB, 下载次数: 13)
图12:从后面角度看

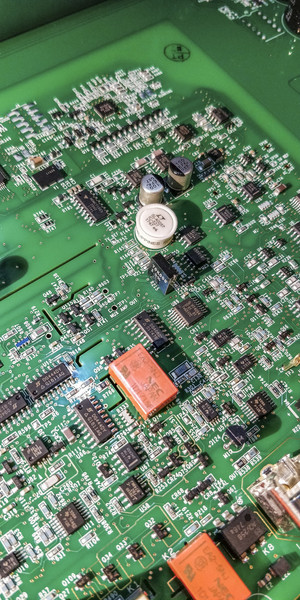

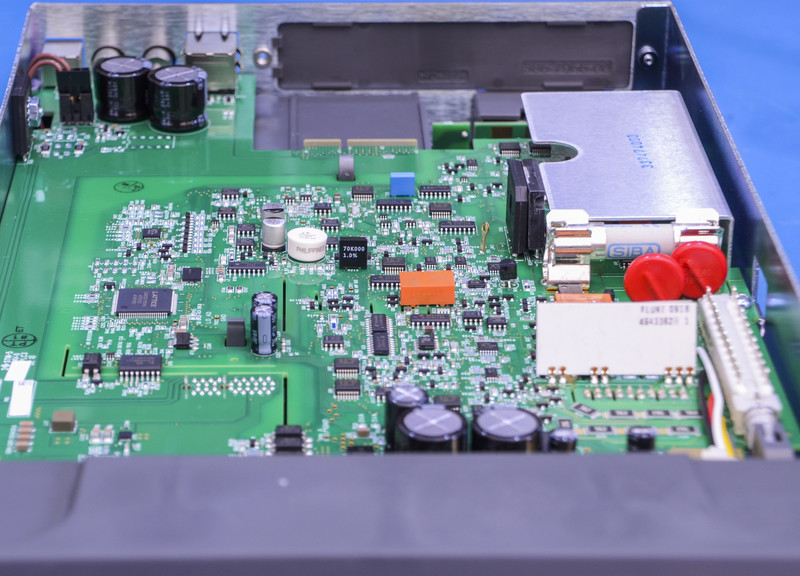

左侧可见激光修整的密封薄膜电阻器,这是用于 DCV/ACV(直流电压/交流电压)扩展量程用的分压电阻,在测试仪与校准仪中非常常见。
(675.12 KB, 下载次数: 13)
(1.06 MB, 下载次数: 15)
(1.27 MB, 下载次数: 14)
图13 至 图15:独立的部分

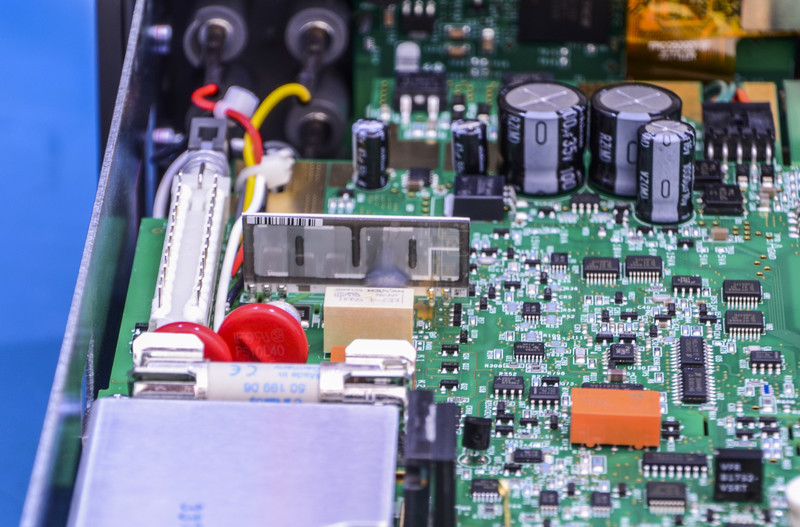

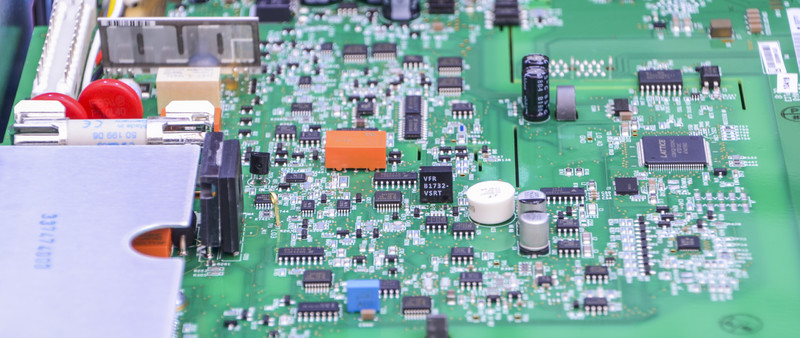

Si8631和少数的光学器件被内外两侧的PCB沟槽所隔离,台式万用表的典型设计,因为这些仪表前端需要这种悬空。
(760.33 KB, 下载次数: 14)

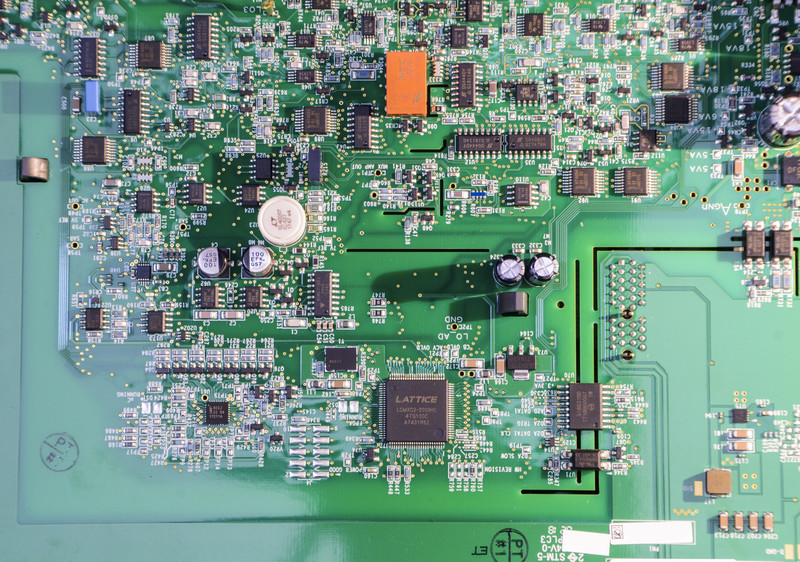

图16 内部电路板,白色的是基准器件
(949.94 KB, 下载次数: 10)
图17 内部电路板 德国造的保险丝
(795.52 KB, 下载次数: 13)
(1.09 MB, 下载次数: 15)
图18 - 19
(687.16 KB, 下载次数: 17)
(650.37 KB, 下载次数: 12)
图20 - 21
(773.28 KB, 下载次数: 21)
(830.98 KB, 下载次数: 22)
(840.31 KB, 下载次数: 16)
(875.13 KB, 下载次数: 21)
图22 - 25
(589.95 KB, 下载次数: 16)
(622.48 KB, 下载次数: 18)
图26 - 27
(1.06 MB, 下载次数: 17)
(1.11 MB, 下载次数: 13)
图28 - 29
(432.67 KB, 下载次数: 21)
(694.67 KB, 下载次数: 18)
图30 - 31

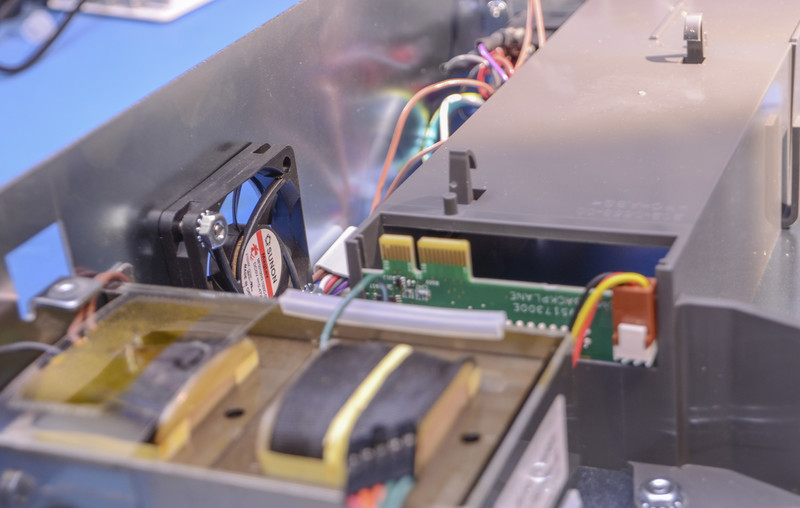

小型40×40 mm直流风扇位于变压器旁边。希望这风扇用个几年不会太吵。
(394.9 KB, 下载次数: 12)
图32 变压器装配架
(994.17 KB, 下载次数: 15)
(1.23 MB, 下载次数: 14)

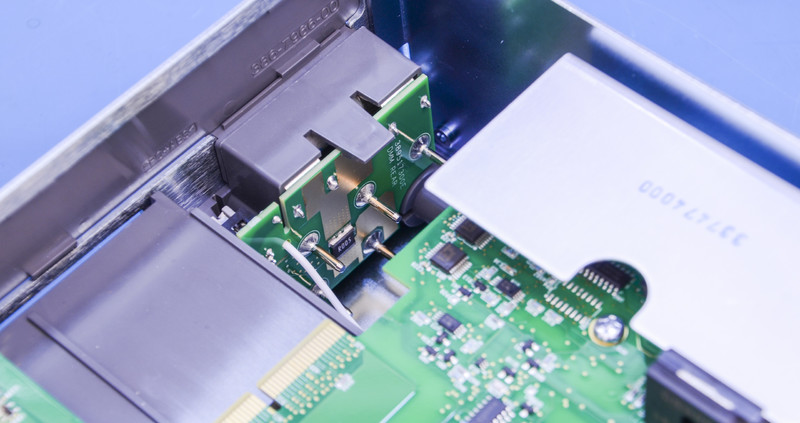

图33 - 34 变压器旁边第二个设备
变压器与电感共享着同样的装配块,不知后者究竟在做什么。
(419.98 KB, 下载次数: 14)
(310.82 KB, 下载次数: 17)

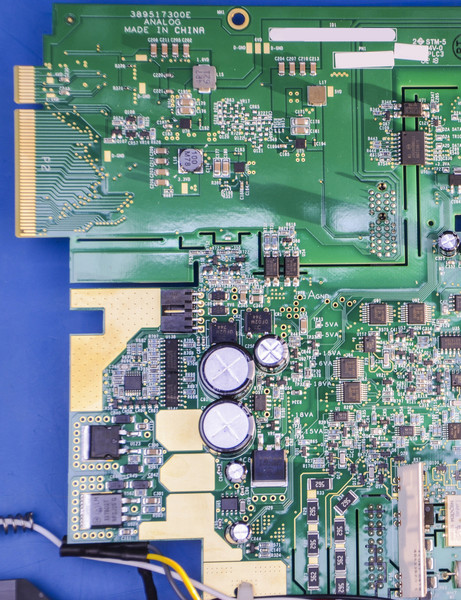

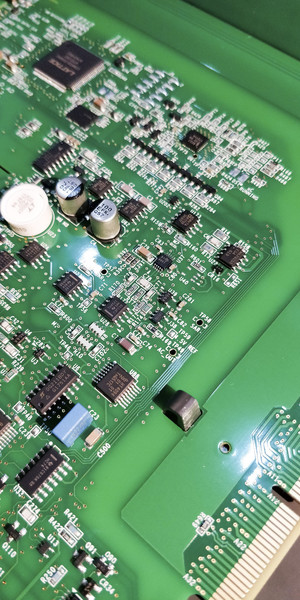

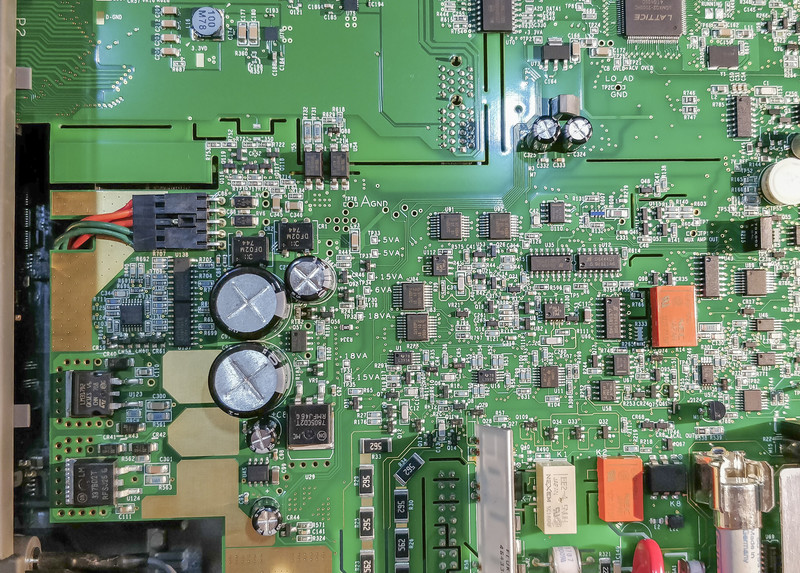

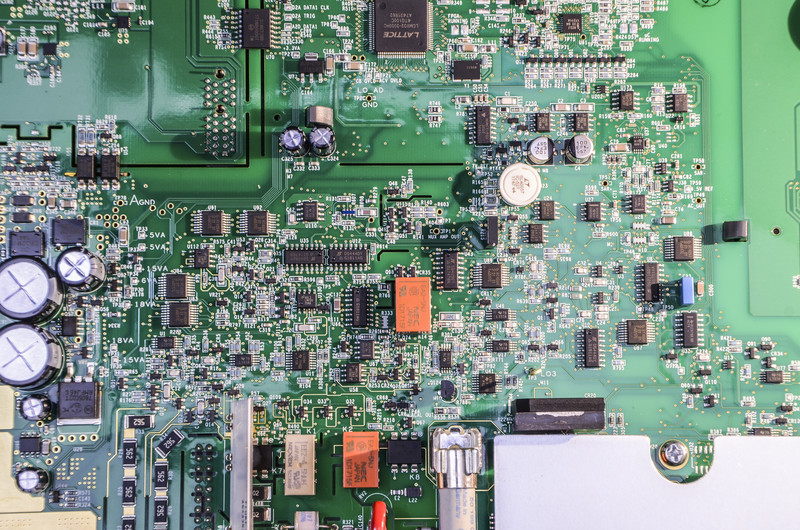

图35- 36 电路板
(398.87 KB, 下载次数: 15)
(518.48 KB, 下载次数: 16)
(518.91 KB, 下载次数: 17)
图37- 39 电路板
(454.13 KB, 下载次数: 11)
(362.62 KB, 下载次数: 11)

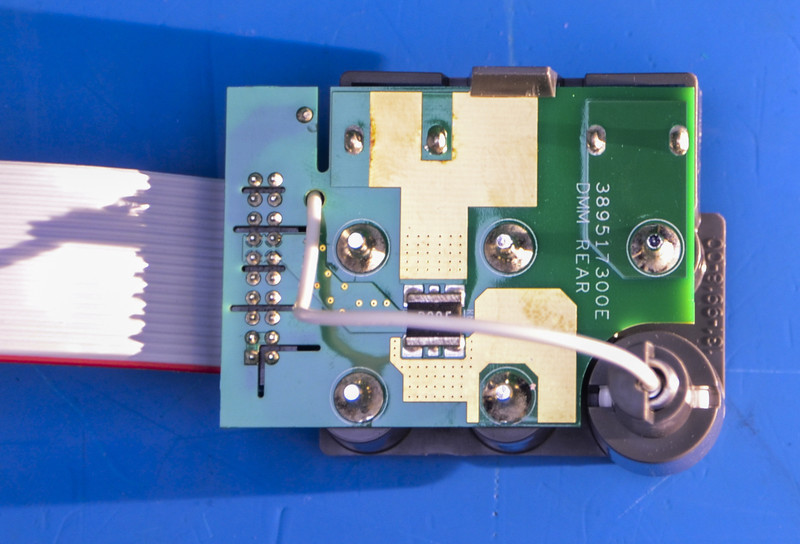

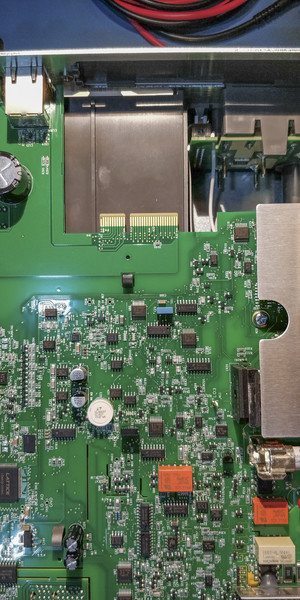

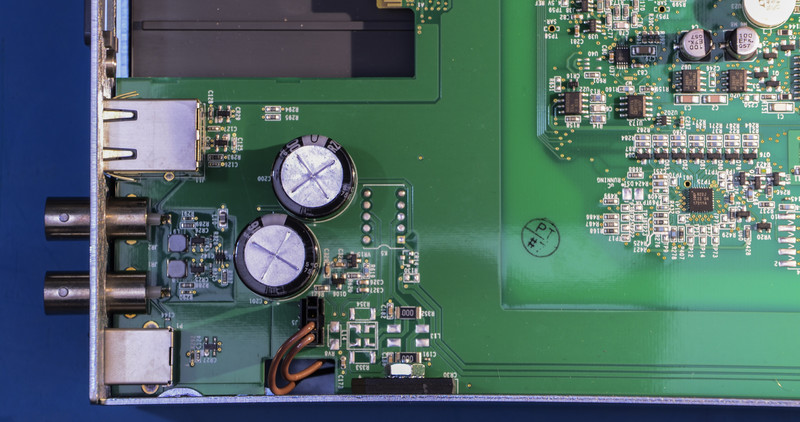

图40- 41后端插孔

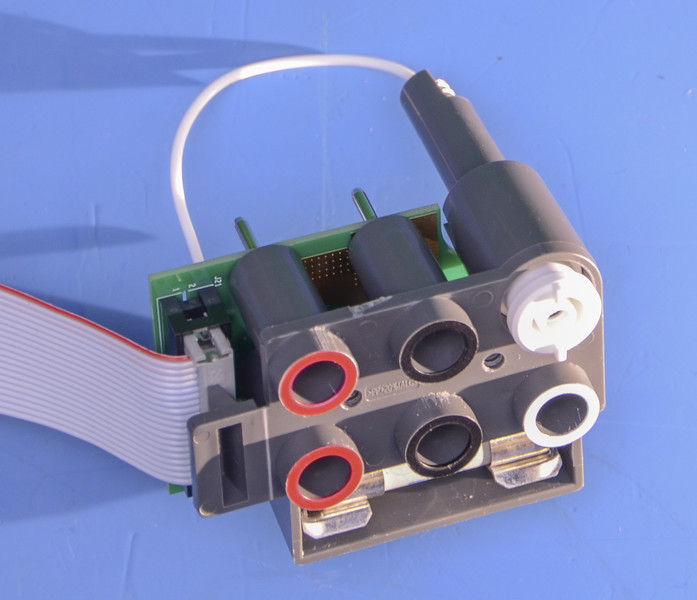

后端插座带直流输入(IDC)电缆,这不是我们期望看到的,在6位半万用表中有着10 µA的电流量程。
(925.84 KB, 下载次数: 20)
(546.39 KB, 下载次数: 11)
图42- 43电路板

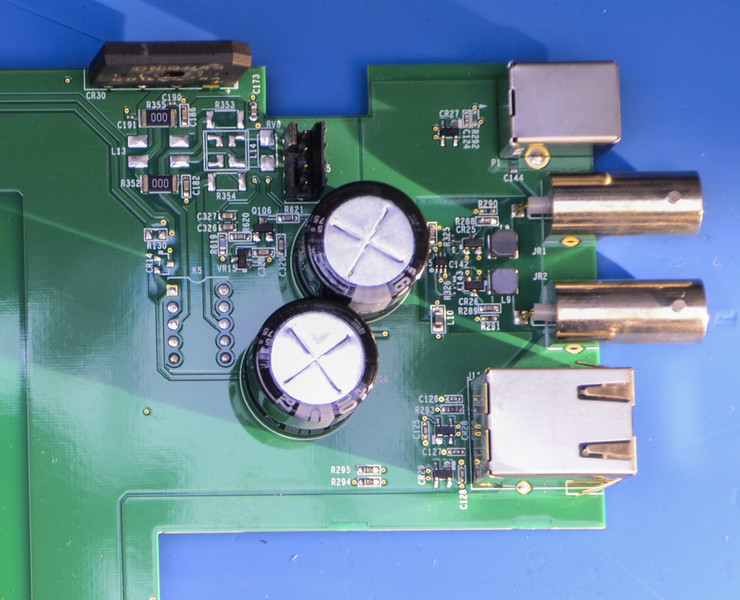

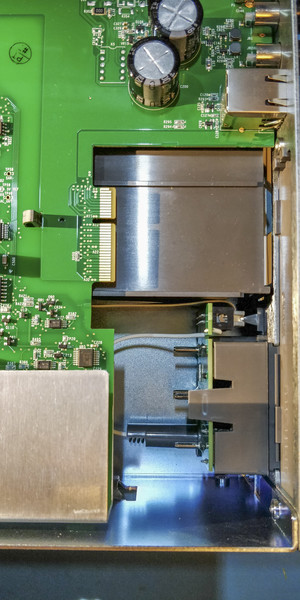

DMM6500 RJ45接口端子1.jpg
(489.98 KB, 下载次数: 12)
DMM6500 RJ45接口端子2.jpg
(790.1 KB, 下载次数: 16)
图44- 45 RJ45接口端子
(986.57 KB, 下载次数: 15)
(1.28 MB, 下载次数: 17)
图46- 47 最后几张内部图
性能结果
DMM6500 Performance.jpg
(508.9 KB, 下载次数: 7)
原文:https://xdevs.com/review/dmm6500/
译者:仪表爱好者 43545
翻译方式:人工翻译
|
|
