白光烙铁开关总是打火，我也串联一个NTC电阻

发表于：2019-7-15 13:01:00 5791
电子产品
行为类别: 维修
产品类别: 焊台_风枪_电烙铁
电子品牌: 白光.日本(HAKKO)
电子产品关键字: 白光烙铁

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
前天看别人把NTC电阻串联到白光上，防止打火，我也就找到一个5欧的NTC电阻，串联到220v开关上。
以前不认识NTC是啥，好在不认识零件拆了都留着，于是找到一个5欧的，直径11mm，没拍照片

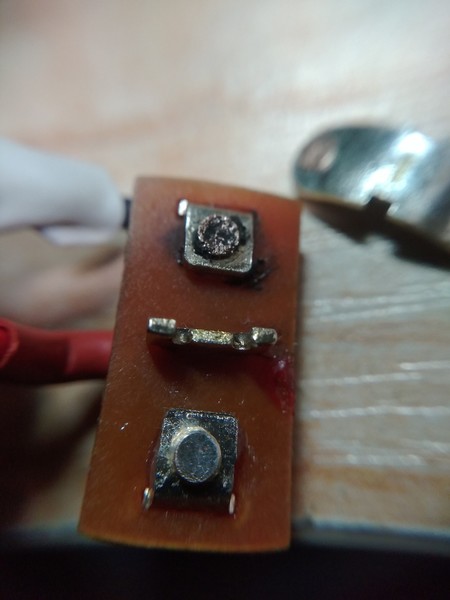

这是已经被摧残半年的烙铁开关，烧得不成样子。

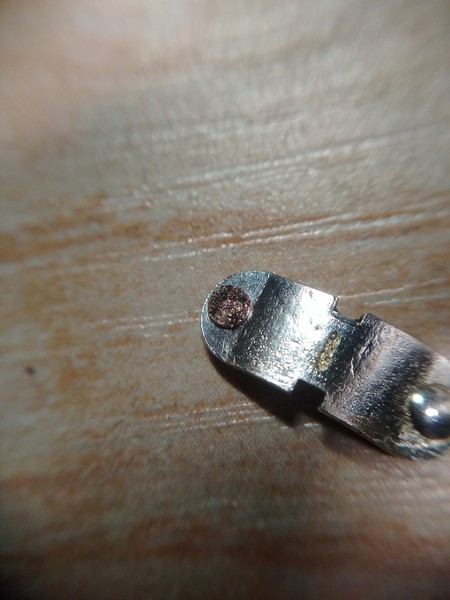

活动的拨片，也烧得这样了，好在另外一边没用

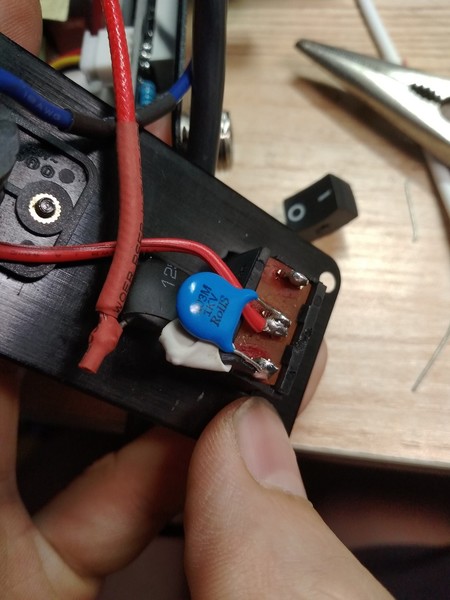

换一下，这次用新的那边，下面那个黑的，套了热缩管的就是NTC了
顺便再并联个0.1uf电容，估计从此应该没有后顾之忧了
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（32）

jy1111 数字斗士 2019-7-15 13:15:08
还是打火，呵呵。
2019-7-15 13:15:08 回复
wgh1027 数字大神 2019-7-15 13:32:16
回温慢了呗
2019-7-15 13:32:16 回复
西林迷 楼主     数字精灵 2019-7-15 14:23:56
是的，回温慢了一些，但是可以接受，几秒钟而已
2019-7-15 14:23:56 回复
wgh1027 数字大神 2019-7-15 15:31:36
接在220V侧，对回温应该没有什么影响。
2019-7-15 15:31:36 回复
hc061218 数字王者 2019-7-15 16:21:03
这蓝色的不是NTC  而是1000V  压敏电阻！
2019-7-15 16:21:03 回复
hc061218 数字王者 2019-7-15 16:22:26

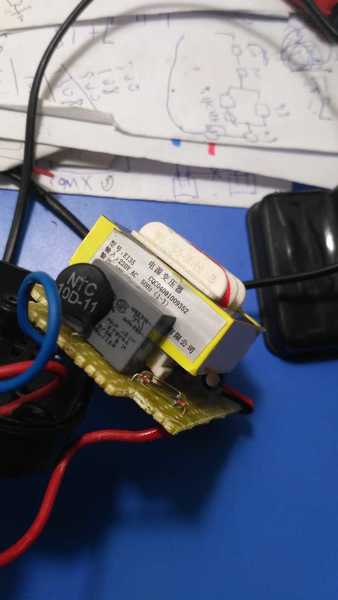

这黑色的才是NTC
以下程序自动插入未在内容中添加的图片或附件
2019-7-15 16:22:26 回复
hc061218 数字王者 2019-7-15 16:26:06
一个好的开关电源  热敏电阻  压敏电阻  X电容  Y电容  滤波电感，，，，都应该有的
2019-7-15 16:26:06 回复
hc061218 数字王者 2019-7-15 16:50:39
好吧，刚看清楚，蓝色压敏电阻后面还藏了一只？  哈哈
2019-7-15 16:50:39 回复
hc061218 数字王者 2019-7-15 17:00:49
5欧是不是太小了？ 大点的对电源输出没啥影响的
2019-7-15 17:00:49 回复
西林迷 楼主     数字精灵 2019-7-15 17:13:21
hc061218 发表于 2019-7-15 17:00
5欧是不是太小了？ 大点的对电源输出没啥影响的

这个真不懂，但是手头只有这一个5欧的。。。
白光电源，24v，2a出头，输入也就是60瓦这样，具体怎么算的，我也不懂，也没找到相关的具体说明，看别人用的5欧，我找到的也一样，就装上了。
那按理说应该是多少合适呢？
2019-7-15 17:13:21 回复
西林迷 楼主     数字精灵 2019-7-15 17:14:46
hc061218 发表于 2019-7-15 16:50
好吧，刚看清楚，蓝色压敏电阻后面还藏了一只？  哈哈

哈哈，怎么样，隐藏得很深吧
2019-7-15 17:14:46 回复
hc061218 数字王者 2019-7-15 20:56:18
你可以把开关改到输出端，我的开关就是接在输出端！220那头靠插座的开关控制！就没有这种问题了！
2019-7-15 20:56:18 回复
hc061218 数字王者 2019-7-15 20:58:38
西林迷 发表于 2019-7-15 17:13
这个真不懂，但是手头只有这一个5欧的。。。
白光电源，24v，2a出头，输入也就是60瓦这样，具体怎么算的 ...

一般小型开关电源都是2-5欧的居多！ 算一下电流，灭火花是远远不够，它其实主要作用还是保护电源！
太大也不合适！无谓的功耗损失！
2019-7-15 20:58:38 回复
hc061218 数字王者 2019-7-15 21:20:08
如果开关非要接但到220一侧，最好买那种电暖气  电炉子用的那种额定电流二三十A以上的开关！普通船型开关尽管耐压250V以上，但，电流一般都不超过6-10A ，烧坏很正常！
2019-7-15 21:20:08 回复
星星123 数字精灵 2019-7-15 22:31:31
也认为5欧的电阻小了点
2019-7-15 22:31:31 回复
西林迷 楼主     数字精灵 2019-7-15 22:45:24
hc061218 发表于 2019-7-15 20:56
你可以把开关改到输出端，我的开关就是接在输出端！220那头靠插座的开关控制！就没有这种问题了！
...

是个办法，我以前就没想到，所以直接连的市电开关
如果开关接到24v输出上，NTC还要吗？接到市电还是开关上呢？
2019-7-15 22:45:24 回复
西林迷 楼主     数字精灵 2019-7-15 22:45:57
星星123 发表于 2019-7-15 22:31
也认为5欧的电阻小了点

因为我不懂电路，手头只有5欧的，就凑合用了
请问多大合适，怎么判断呢？
2019-7-15 22:45:57 回复
不羁的风yb 数字精灵 2019-7-16 00:09:16
我的笔记本电源白菜白光开始也是电源开关打火严重经常粘连触点，究其原因是上电瞬间主滤波电容充电电流过大，我在主回路上套了个节能灯磁环，磁环上绕了几圈，现在好多了。
2019-7-16 00:09:16 回复
勇闯沙滩 数字大神 2019-7-16 06:27:46
不羁的风yb 发表于 2019-7-16 00:09
我的笔记本电源白菜白光开始也是电源开关打火严重经常粘连触点，究其原因是上电瞬间主滤波电容充电电流过大 ...

很有办法。我的所有电器不用时都是断220V的插头。安全系数高多了。
2019-7-16 06:27:46 回复
