ＵＳＢ电流表

wgh1027 · 发表于 2019-11-18 17:23:06

谢谢分享

散淡021 · 发表于 2019-11-18 18:18:32

巍巍兴安发表于 2019-11-18 16:25
可以换购数码论坛那个睿登UM25C USB蓝牙彩屏测试仪---12500M,看你有9904M，再积攒些就可以了。

型号：UM25 ...

谢谢

到时候看看

散淡021 · 发表于 2019-11-18 18:22:31

巍巍兴安发表于 2019-11-18 16:50
电流测试对比参考：

这个参数能显示1.3mA
实际用用可以的

USB：蓝牙、无线鼠标、sd卡等等，用这个一看电流马上知道硬件是否正常。

巍巍兴安 · 发表于 2019-11-18 18:31:08

散淡021 发表于 2019-11-18 18:22
这个参数能显示1.3mA
实际用用可以的

实际屏幕显示的是0.0013A,做表格方便对比而改的mA单位。

散淡021 · 发表于 2019-11-18 20:05:30

巍巍兴安发表于 2019-11-18 18:31
实际屏幕显示的是0.0013A,做表格方便对比而改的mA单位。

你这个好多了，实际够用了

wgsd · 发表于 2019-11-18 20:58:09

别指望它比3位半表精度高，3位半表还有个基准，这个东西基准在那？就是有基准，那它的分辨率也不会高，例如，10bit的DAC，5V量程的步进电压是0.00488V，12bit的DAC步进也只有0.00122V，如果要超越3位半，到达4位半，0.0001V的分辨率，那的16bit的DAC，不防看看里面有AD5541之类的16bit的DAC不，看看正品AD5541得几十元能拿下。

散淡021 · 发表于 2019-11-18 21:16:49

wgsd 发表于 2019-11-18 20:58
别指望它比3位半表精度高，3位半表还有个基准，这个东西基准在那？就是有基准，那它的分辨率也不会高，例如 ...

这个东西大概用了一下，电压我没在意，电流我比较关心，
我照片拍得是10mA ，实际它会跳到0.008A 不稳定的。肯定不是与万用表一个档次的。

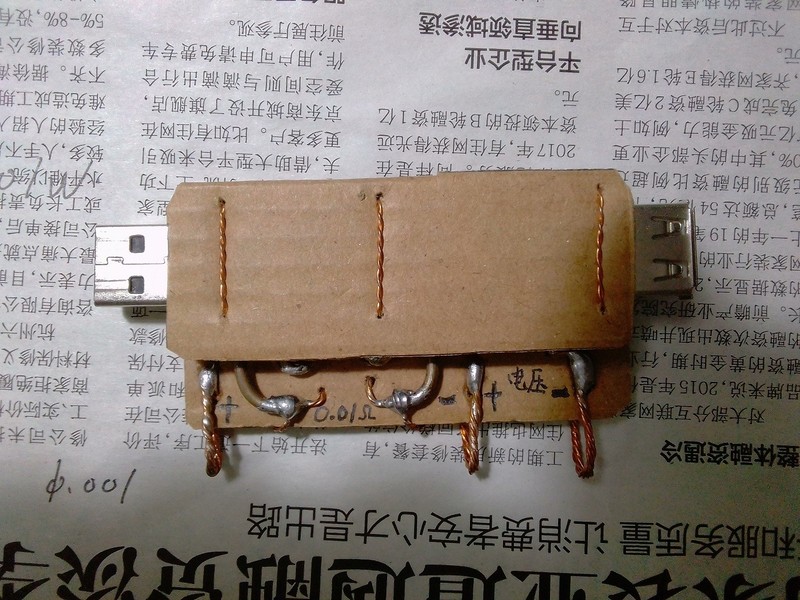

对我们来说定性观察分析故障有用，方便（我用纸板做了个要用二个表陪着）

USB设备现在用的多，这个东西对普通用户特别有用（一看电流马上知道是软件还是硬件问题，电池老化还是山寨电池、充电头不好还是线不好等等）

wgsd · 发表于 2019-11-18 21:19:35

奥，说错了，这个应用ADC，看某宝上的USB有显示6位数的分辨率，赶上6位半表了，一片达到该级别的ADC，如LTC2400价格可不便宜呀。

散淡021 · 发表于 2019-11-18 22:11:05

wgsd 发表于 2019-11-18 21:19
奥，说错了，这个应用ADC，看某宝上的USB有显示6位数的分辨率，赶上6位半表了，一片达到该级别的ADC，如LTC ...

小数点后面5-6个0
太让人喜欢了，我关心几毫安以下是否会归零，网上也没看有人评测这里，所以没敢买。

还好U96没像优利德50mA以下归零（说明书标着）

fslichong · 发表于 2019-11-19 07:55:35

这个用于手机等小电器检测还是很方便的
