普源DS1052E示波器升级固件失败的维修方法

marco36

     自己的一台DS1052E在升级固件的过程中死机了，重启之后黑屏。判断是固件写入失败，查询了国外论坛，方法只有一个：拆下Flash芯片重新烧写固件。

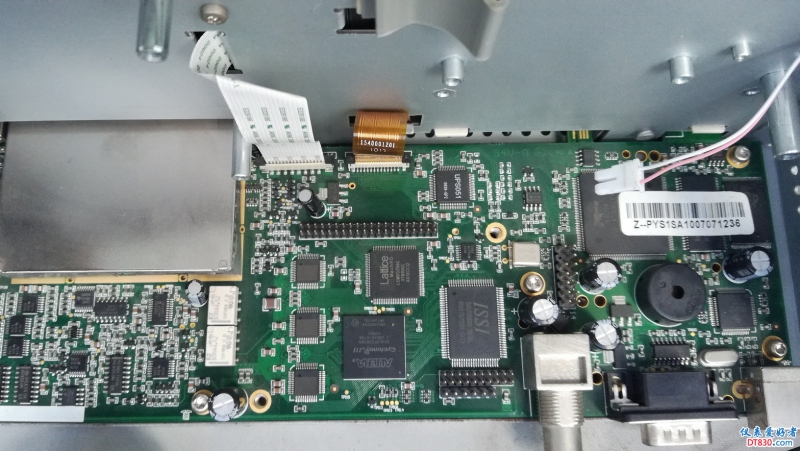

　　拆机过程不表，吹下S29GL064N90TFI040查规格书是一片8M的Flash芯片，在论坛下载了二进制的烧写文件，大小是4M，查资料发现Flash的数据存储结构前4M为固件，后4M为用户和校准数据，所以烧写固件的关键是保留后4M的内容。

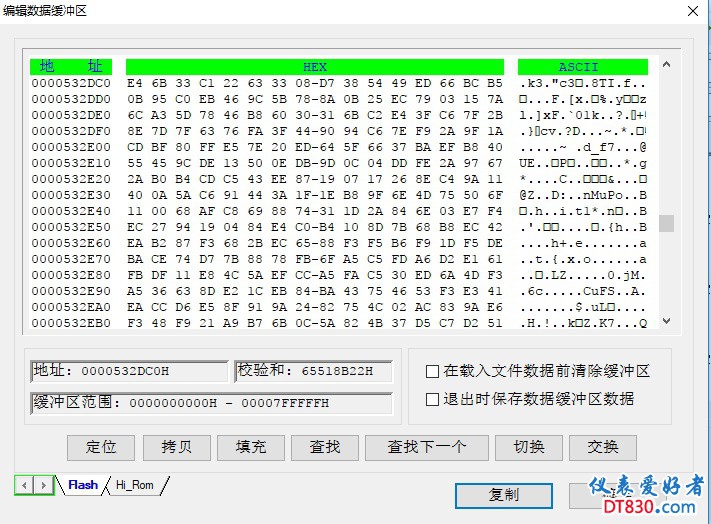

　　编程器是希尔特SUPERPRO-600P，先用编程器读取拆下的芯片数据，查看数据缓冲区。

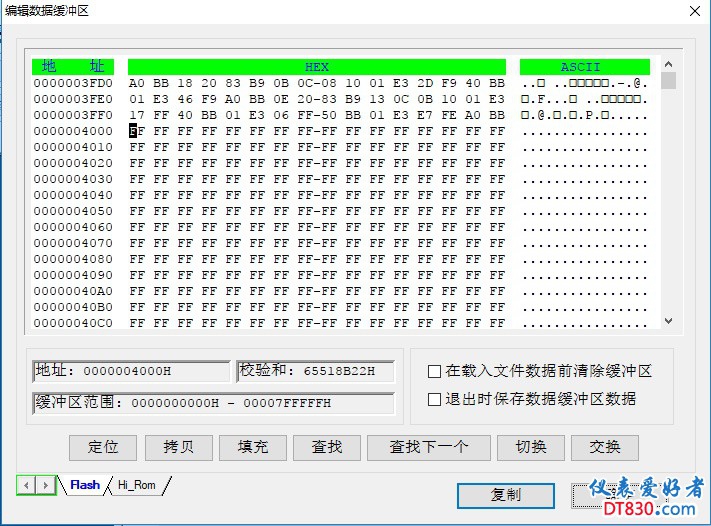

　　发现0X4000地址后的数据已经丢失，只有前边的部分数据，与新下载固件对比发现程序入口地址的数据相同，初步判断论坛下载的固件没有问题。 先读取原芯片数据，再载入待烧写的固件文件，如下图。

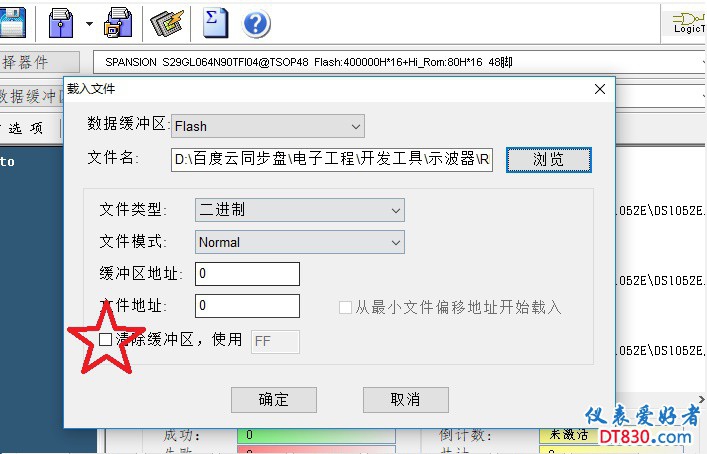

　　关键在于上图五星标注处，不要选择清除缓冲区，因为固件只有4M，清除缓冲区会把后4M数据全都置为0xFF，我们要保留原有的后4M数据。载入后检查，4M以后的数据必须和原芯片的相同。

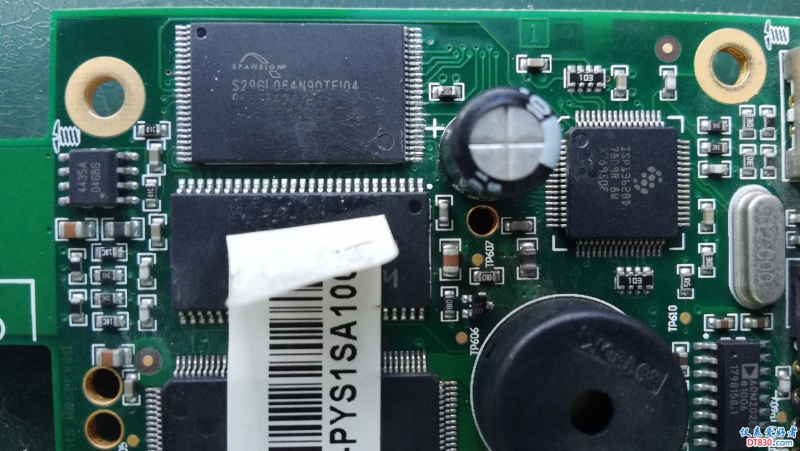

　　烧写校验成功后，焊接回PCB，旁边的电解电容碍事，需要提前拆掉，焊好FLASH之后再还原。

　　顺便看下被打磨的AD芯片，背面还有两片，另外屏蔽罩的模拟通道内还有4片。

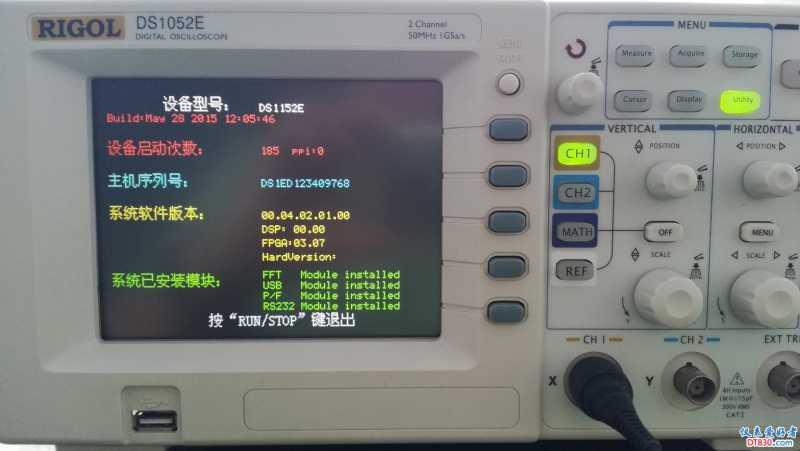

　　焊接检查无误后开机，固件版本为4.0，按CH1两次，CH2两次，MATH一次显示开机次数，和原来相同，表示原有数据已经保留下来了。
　　然后升级示波器，其实所谓升级的是不需要改动示波器固件的，只要将示波器型号由 DS1052E改为DS1152E 就行了。示波器开机时只要读到自己的型号是DS1152E，就会将150M带宽原本奉上。但是改型号这个操作只能在2.02版固件的机器上进行。为了改型号，需要安装两个软件和运行一个工具。
　　先使用论坛下载的2.02版本的固件将示波器刷为2.02版本，然后安装NIVISAruntime.MSI和Ultrascope For DS1000E Series.EXE，用USB线连接PC和示波器，运行demoIDN.exe文件，在demoIDN.exe中选择对应硬件，在指令框中输入以下指令，然后按 “Send & Read” 键，会返回当前版本和序列号。

*IDN?

　　在指令框中输入以下指令，然后按 “Send & Read” 键，更改示波器型号为DS1152E。

INFO:MODEL DS1152E

　　在指令框中输入以下指令，然后按 “Send & Read” 键，更改序列号（X为本机序列号）。

INFO:SERIAL DS1EXXXXXXXXX

　　使用官网下载的最新固件将示波器升级为最新版本，运行一次自校准。

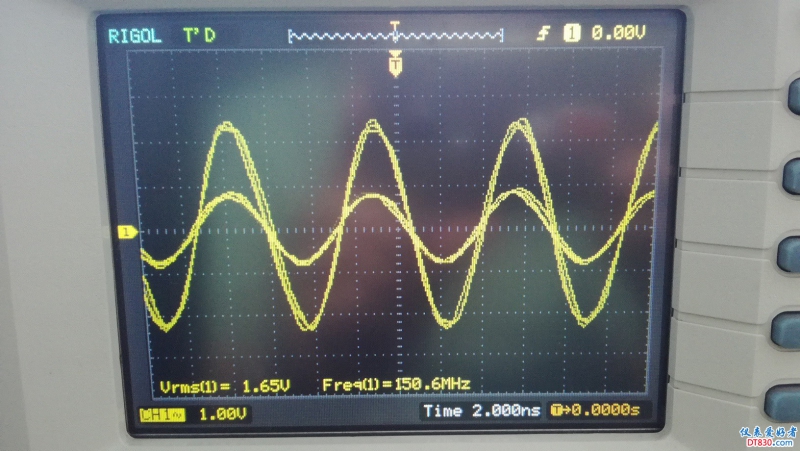

　　至此，50M的DS1052E已经成功升级为150M的DS1152E。

roromiao

对我即将入手的DS1052 有很大帮助

echo

FLASH才8M，用SPI FLASH就够了，不知道RIGOL的工程师怎么想的。

光速飞行

DS1052E改为DS1152E 这个要是能行，我以后不敢买普源了。

xo304

看不到图，这是转载的吗？改个号也这么麻烦吗，直接拿刻刀把铭牌改写了不就行了。

光速飞行

DS1052E改为DS1152E 要是能成立， 普源不保护投资人的利益，后果很严重。

大白兔

DS1052E其实挺贵的，二手价格也炒得很高，基本800左右。

718005845

感谢楼主 分享

fengfeizi

光速飞行 发表于 2017-11-2 21:41
DS1052E改为DS1152E 这个要是能行，我以后不敢买普源了。

厂家会不会也这么干？

光速飞行

fengfeizi 发表于 2018-4-17 09:52
厂家会不会也这么干？

有可能啊，好的产品是不能随更改的，如果能改，早先买的用户心情是什么心情，国外的名牌产品一般是不能改的，人家是保护投资都的利益，就是用户的利益。
