凌安无线S02自动量程电压电流表测评

[复制链接]
发表于 2020-4-20 22:25:29 | 显示全部楼层 |阅读模式
分类
帖子分类: 评测
类型: 电压电流表
品牌: 其它品牌
标签: 凌安无线S02
    首先感谢坛主赠送的深圳凌安无线科技有限公司生产的“AUTO AMP Meternal S02自动量程电压电流表”,据介绍,该表是全球首款专利产品的自动量程数字电压电流表,因此,对该产品充满了期待,今天收到快递后,迫不及待的拆开快递包装,产品映入眼帘,只见外包装印刷精致,附件齐全,黄色包胶皮套透着霸气,产品体积小巧,手感舒适,大显示屏读数清晰,机身简洁,只带4个测量端子及四个按键,显得简洁明快,透着干练,真是爱不释手。

    对如此高颜值高期待的表,自然不能轻易放过,所以,拿出本论坛自主研发的“DT830-VAR-2020 多档固定式电压电流基准源”进行一番测试,测试结果简要汇报如下:

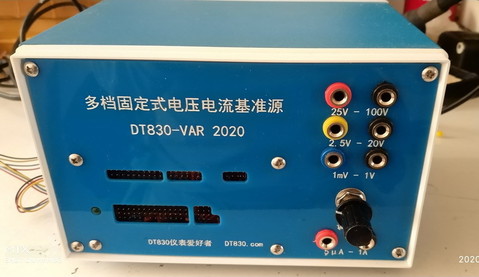

一、测试基准:“DT830-VAR-2020 多档固定式电压电流基准源”

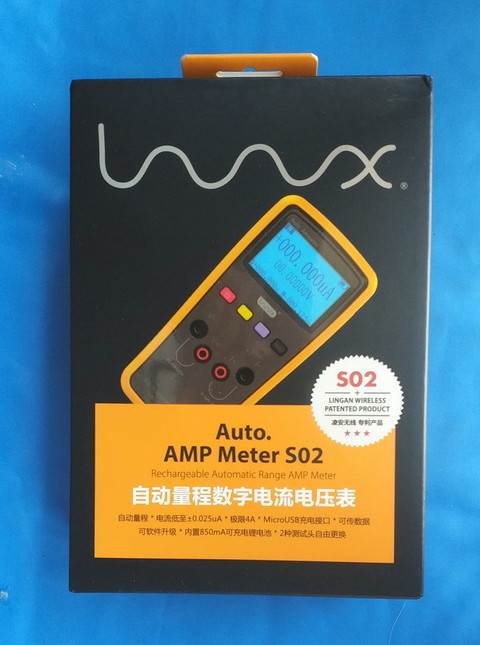

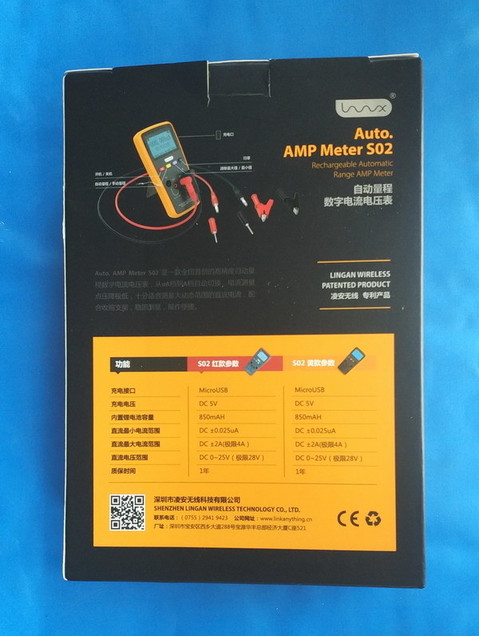

二、产品外包装,印刷精致,功能清晰




三、主机及附件,带测试笔(包括测试夹和测试探针各一对),USB充电线一条,使用说明书一份

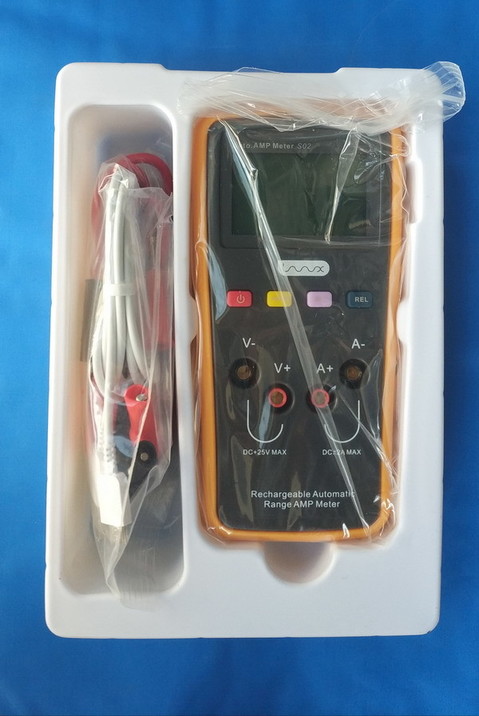

1、包装内部

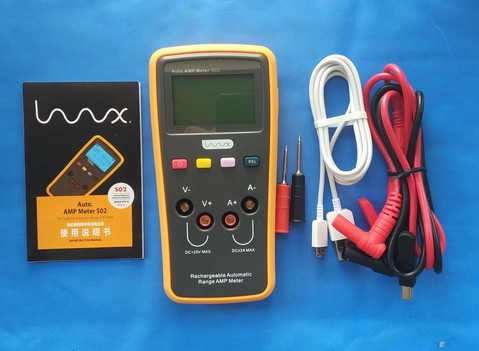

2、主机及附件
3、开机画面

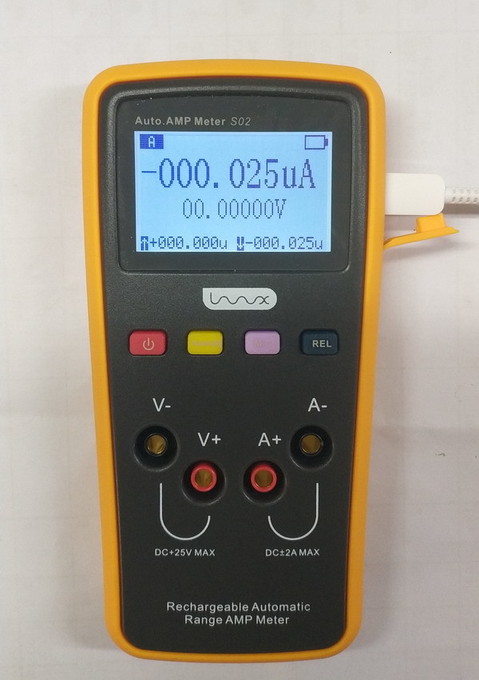

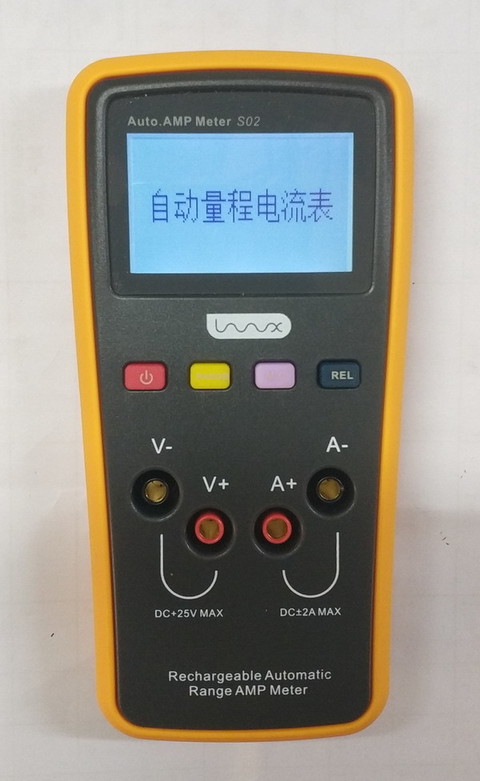

4、开机后画面

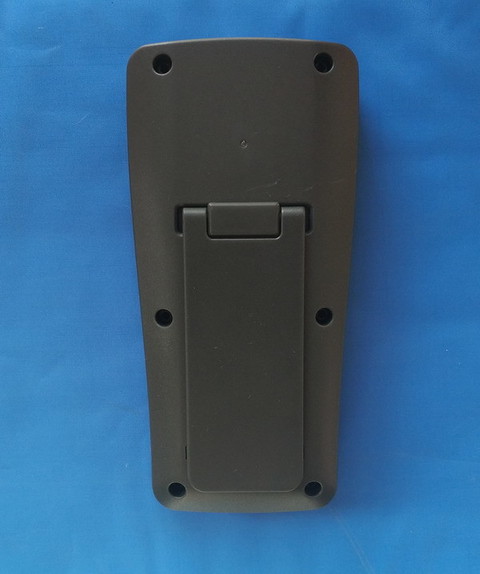

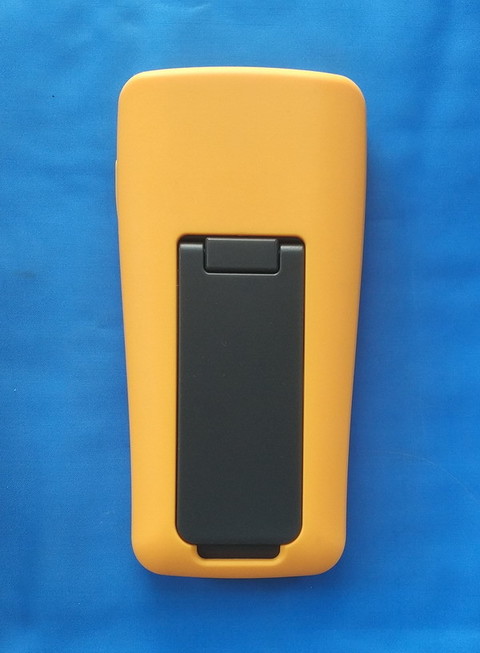

5、背面

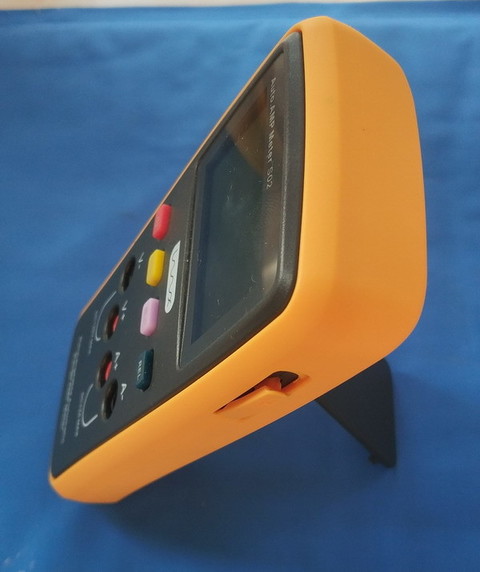

6、支架

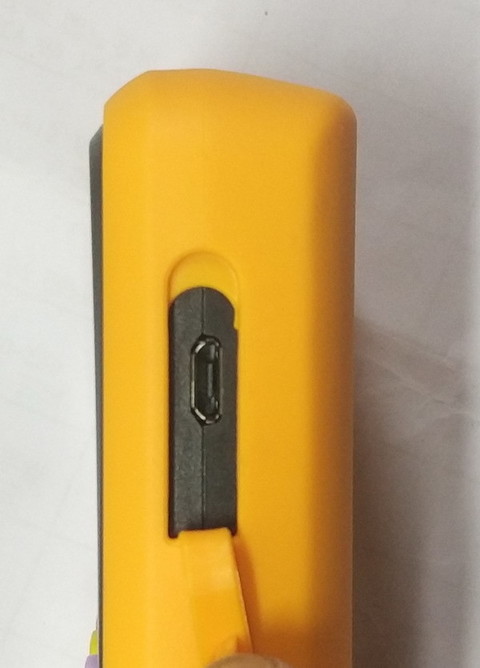

7、机身侧面充电口

8、包胶皮套

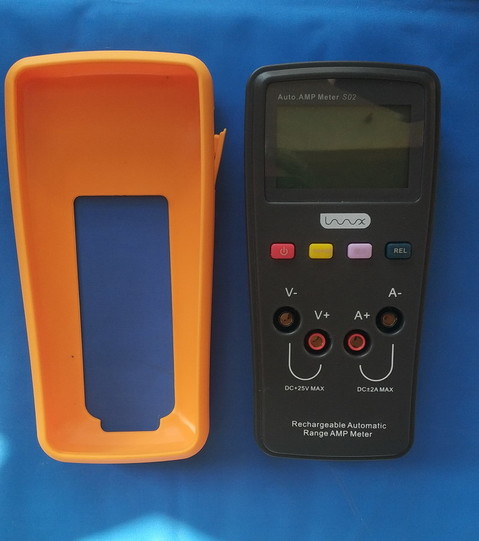

9、去掉包胶皮套后面,6个内六角螺丝固定

四、拆解

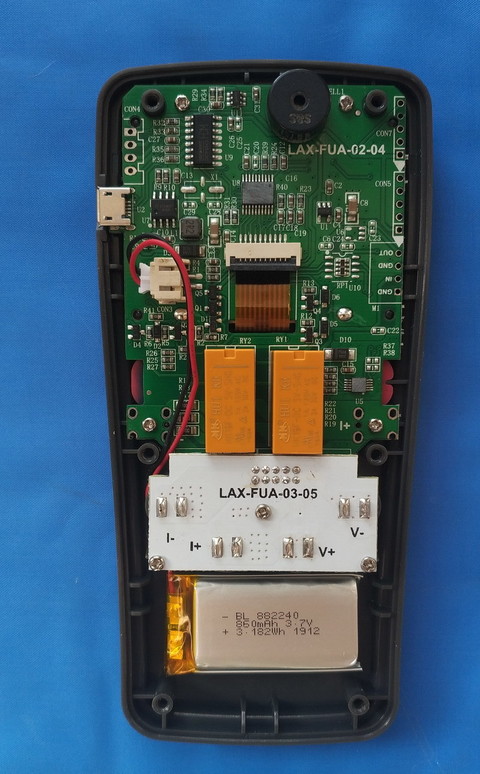

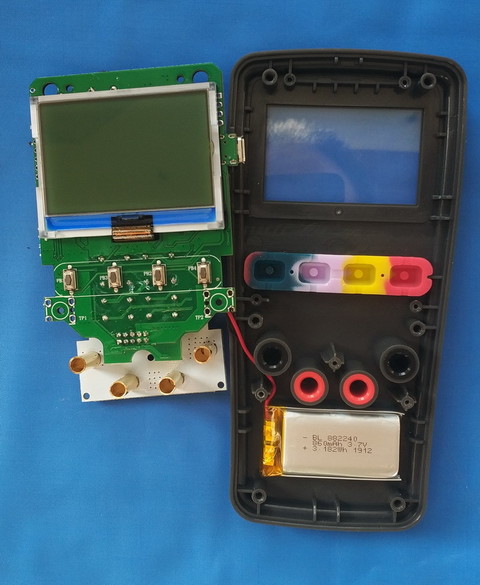

1、正面可以看到做工工整精致,硬芯芯片封装,主芯片打磨看不出型号,内置860mAH软包充电锂电池

2、按键侧只有一块显示屏、四个按键和四个测试端子,简洁干练

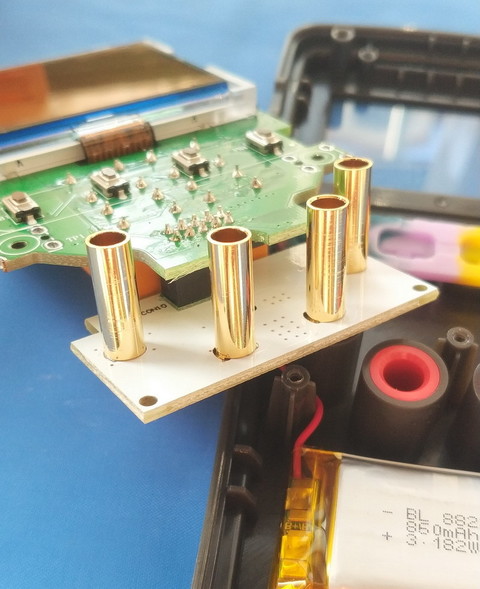

3、崭新的全铜测试端子

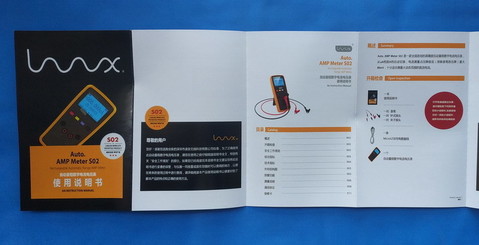

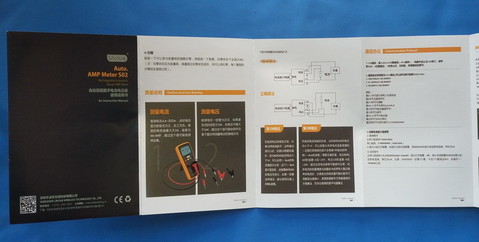

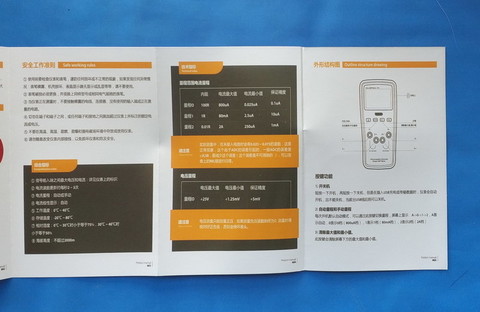

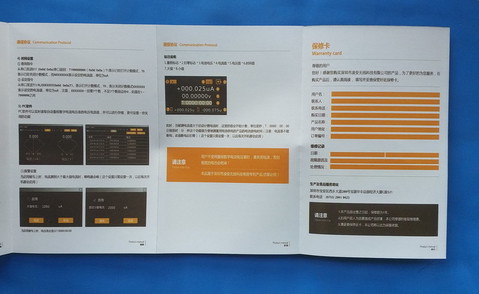

五、使用说明书

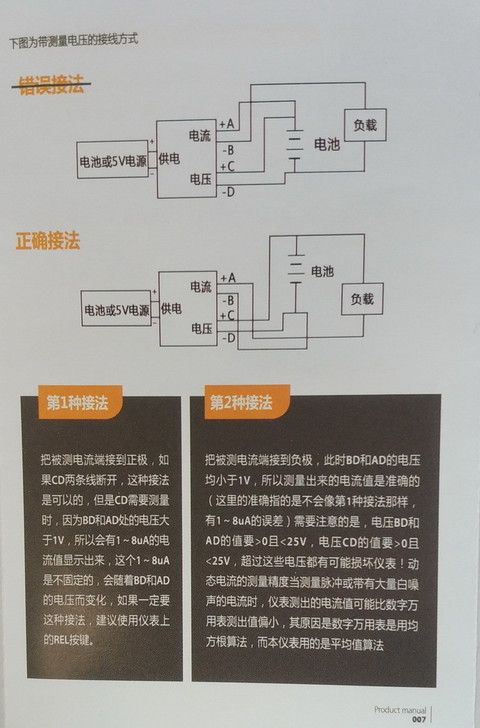

    此处把说明书中接线方式单独放大,由此可见,该表主要功能就是一款高精度自动量程数字电压电流表,至于产品定位后面专门说明,既然是电压电流表,下面就对电压和电流做详细测试。


六、电压测试

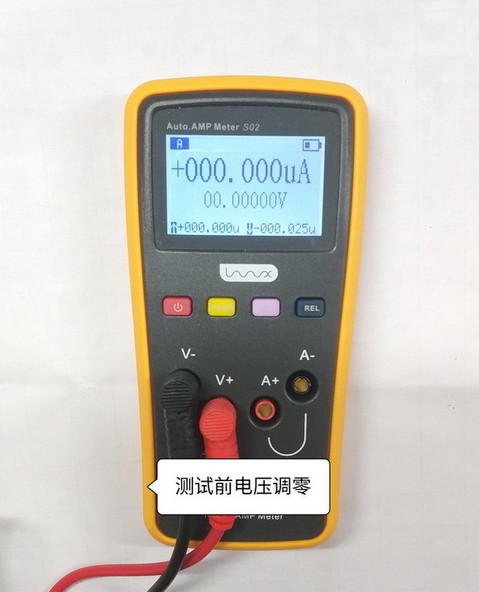

1、测试前电压调零

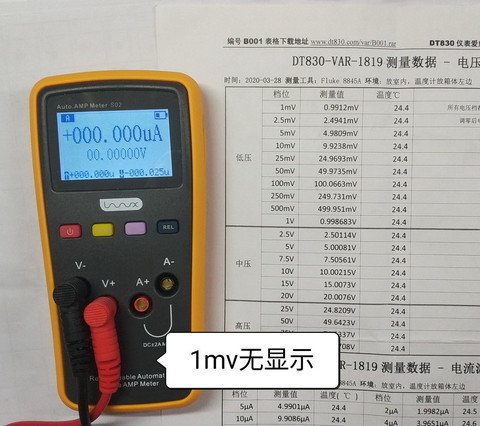

2、1mv 测试中发现1mv无法正确测量,显示数字0

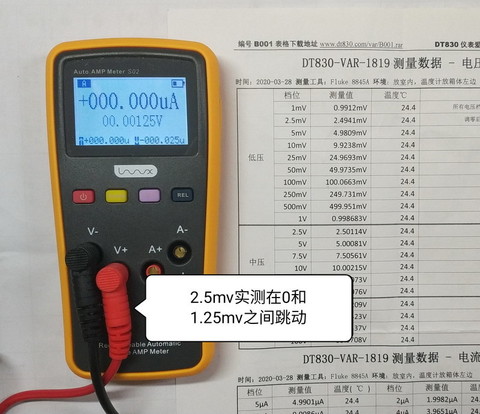

3、2.5mv 测试中发现2.5mv也无法正确测量,显示数字在0和1.25mv两个数字跳变

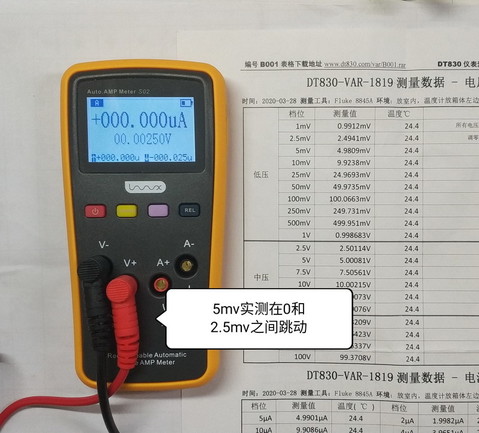

4、5mv 测试中发现5mv也无法正确测量,显示数字在0和2.5mv这两个数字之间跳变

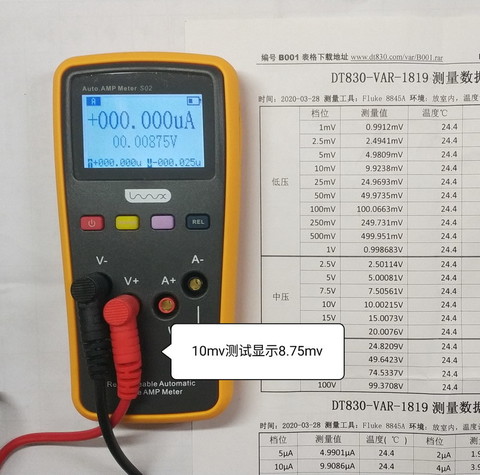

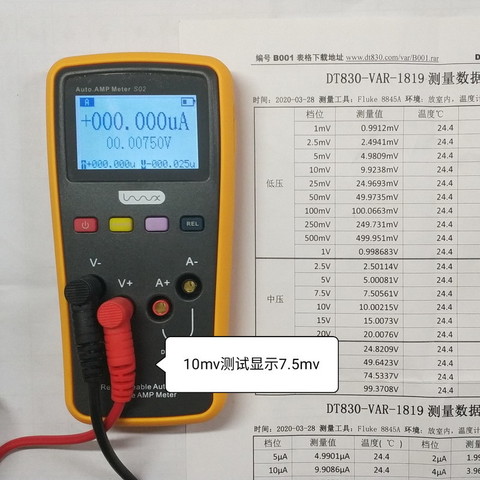

5、10mv

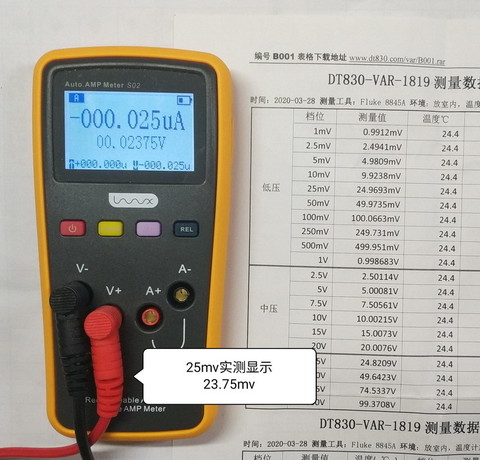

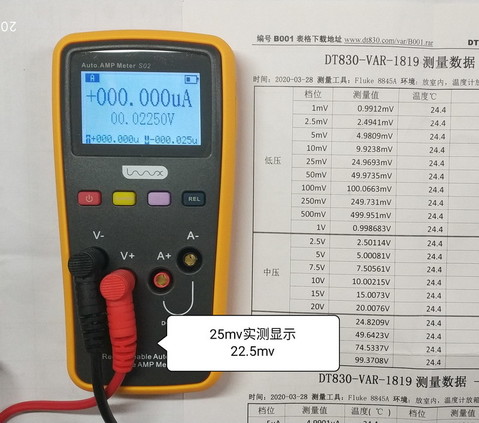

6、25mv

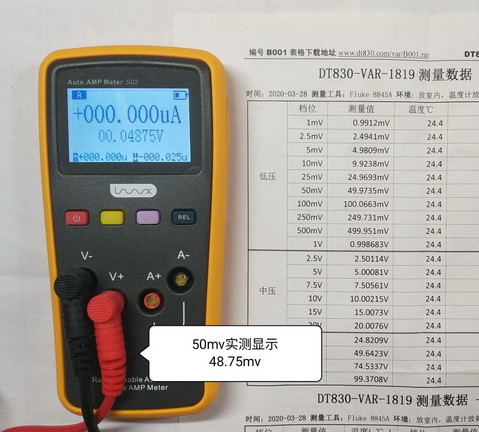

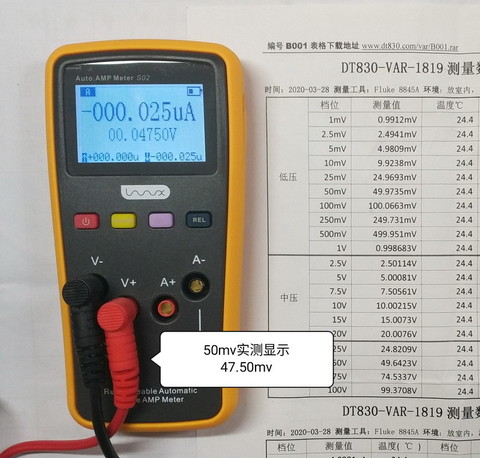

7、50mv

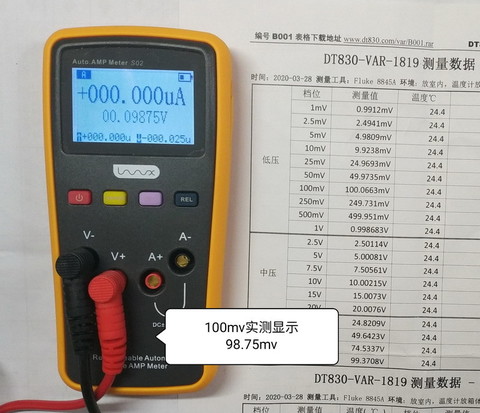

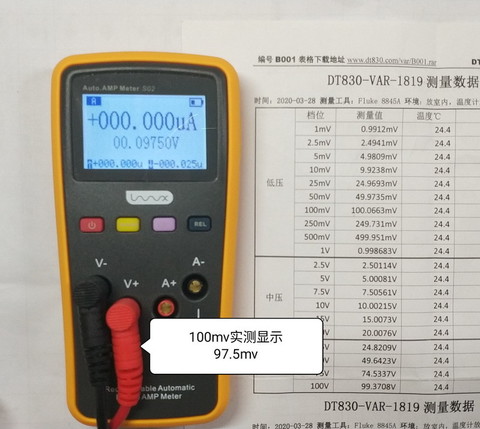

8、100mv

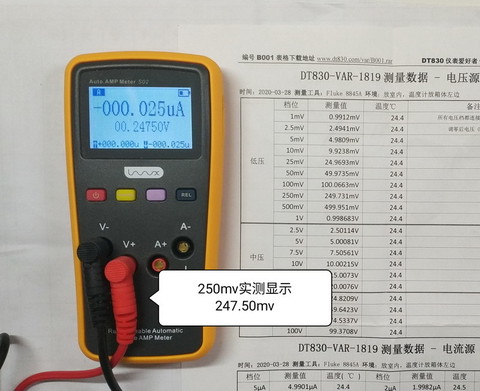

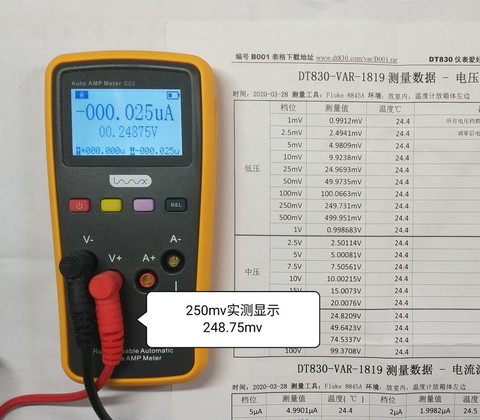

9、250mv

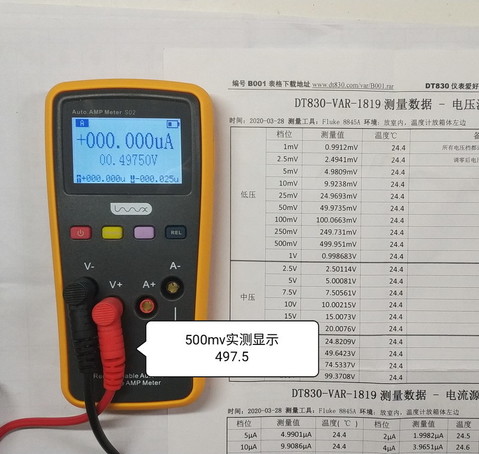

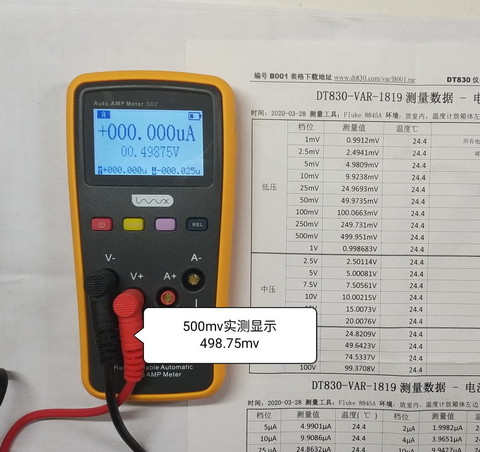

10、500mv

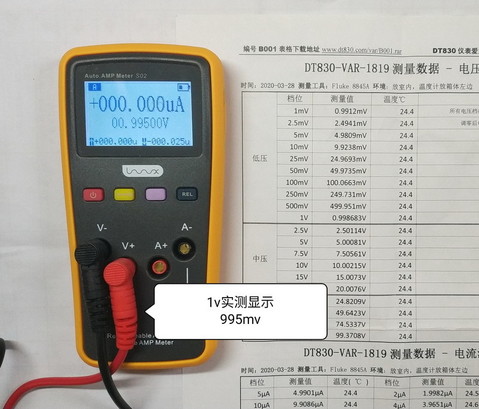

11、1v

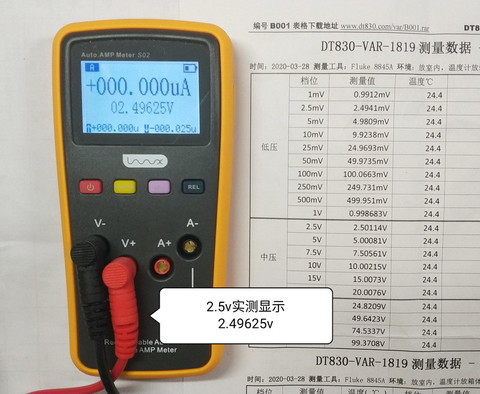

12、2.5v

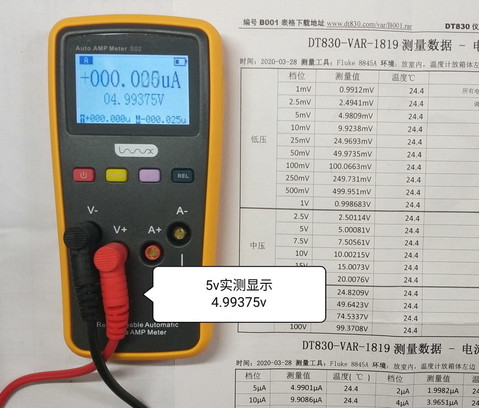

13、5v

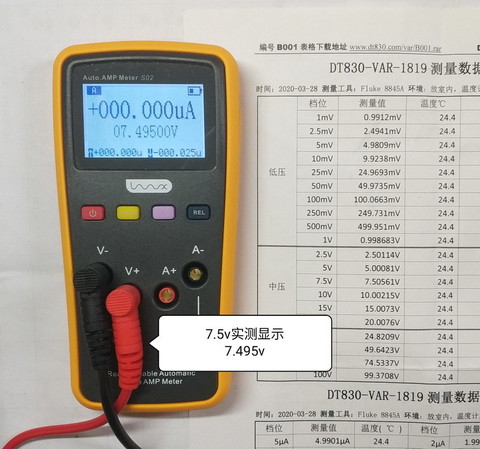

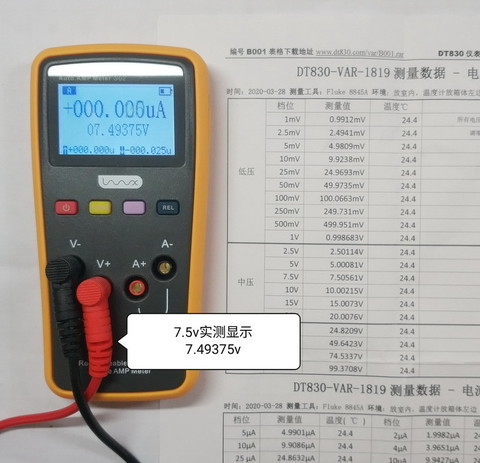

14、7.5v

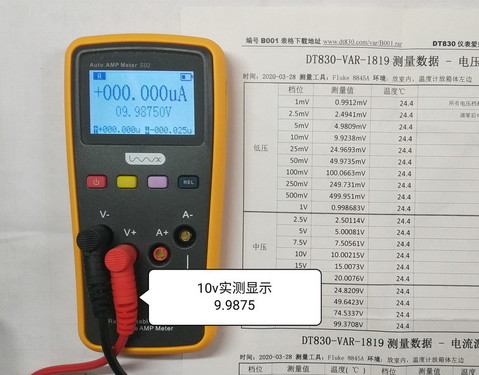

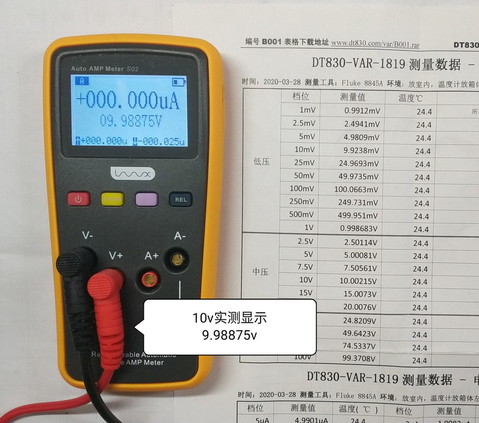

15、10v

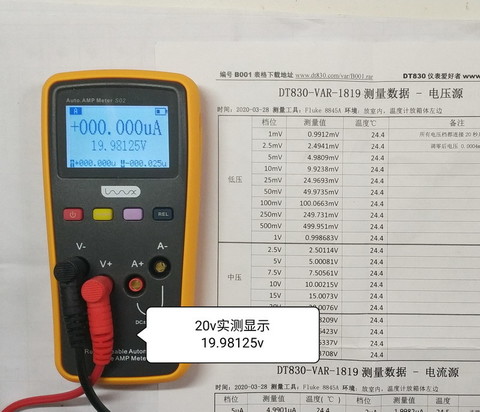

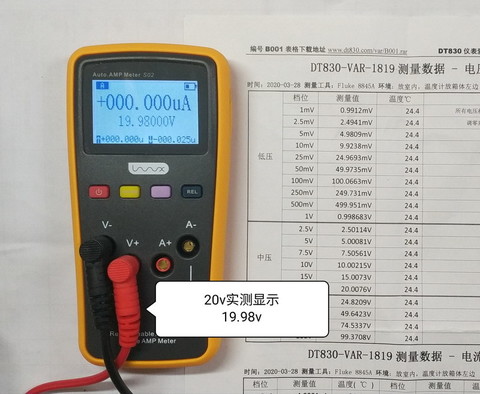

16、20v

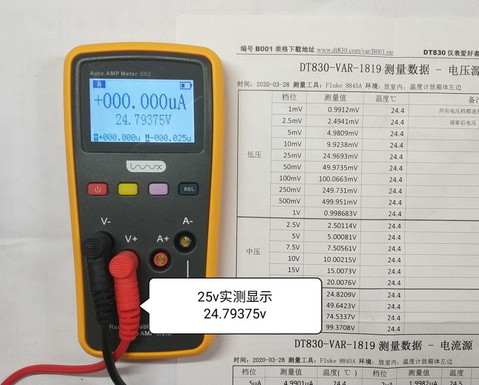

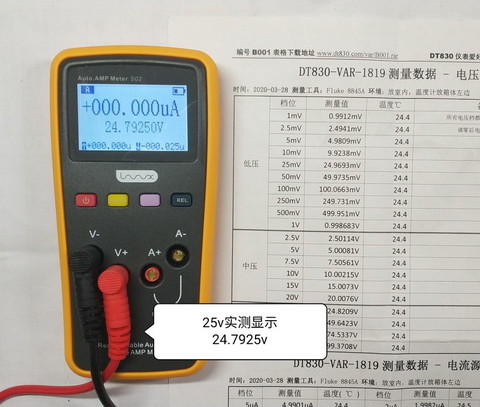

17、25v

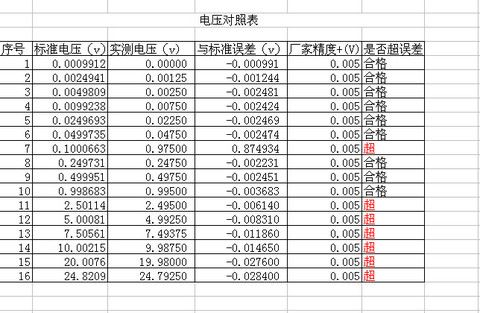

18、电压对照表


19、在电压测试过程中发现几个问题
(1)、该表1mv电压无法测量,5mv以下也不能提供准确数值,此问题可以从厂家提供的说明书中得到答案,关于电压精度,厂家给的保证精度是5mv,所以,5mv以下电压不准可以理解
(2)、说明书中提到最小测量电压为1.25mv,这一点在测试2.5mv电压中得到体现,测试中我们发现,电压要么是0,要么是1.25mv,但有一点奇怪的是,测量5mv电压时,电压值要么是0,要么是2.5mv,而不是0或者5mv,所以,厂家宣称的最小测量值实际上是没有任何意义的。
(3)、该表测试电压时表现很不理想,主要表现为测量数值不稳,从有效数值10mv到最高量程25v,这么大跨度,所有量程都不稳定,数值变动频繁,虽然变化不大,但让人很心烦。

20、关于精度,测试的16项数值,9项合格,7项超标,其中有我数据取舍的因素,由于测试数值不稳,每项测试我都选取二个数值,在计算精度时,有意选取误差较大的数值,想看看再误差大的情况下,与厂家精度相差的程度。避免只报喜不报忧的情况。


七、电流测试

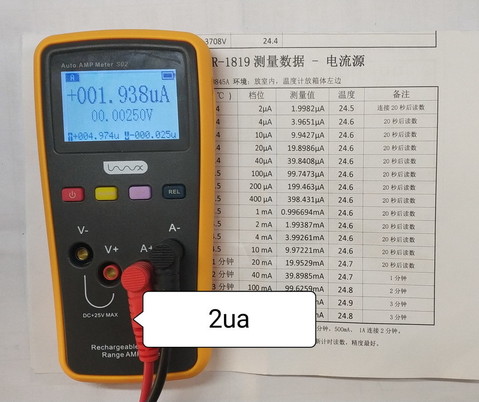

1、2ua

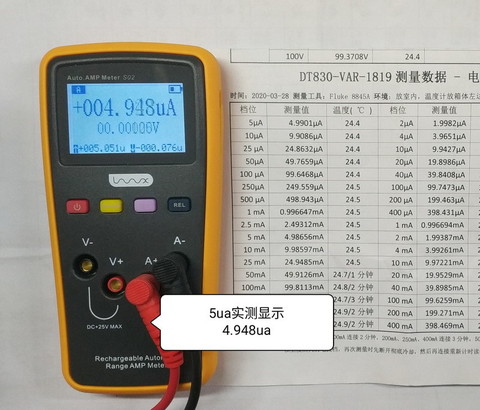

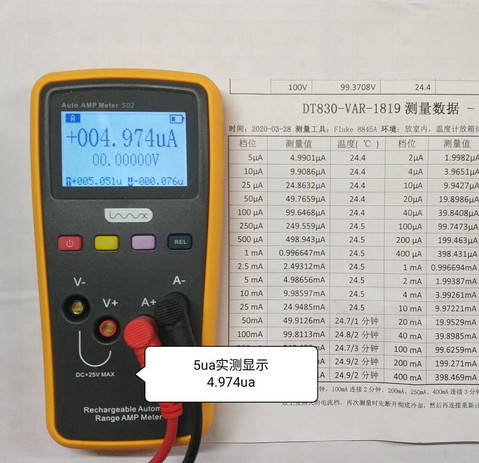

2、5ua

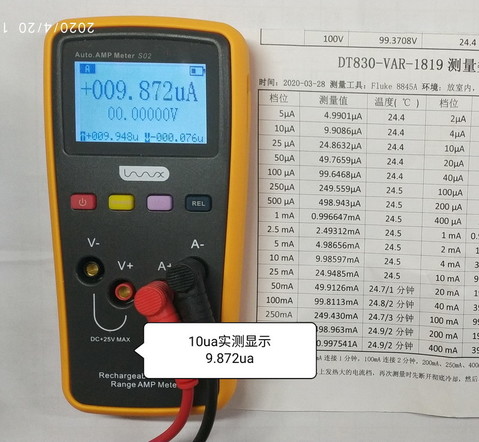

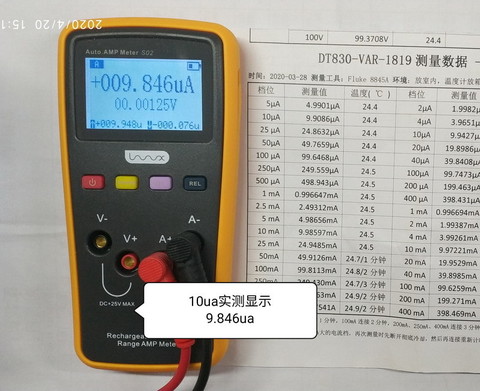

3、10ua


4、25ua

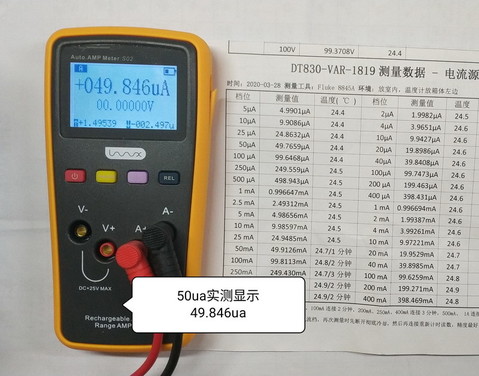

5、50ua

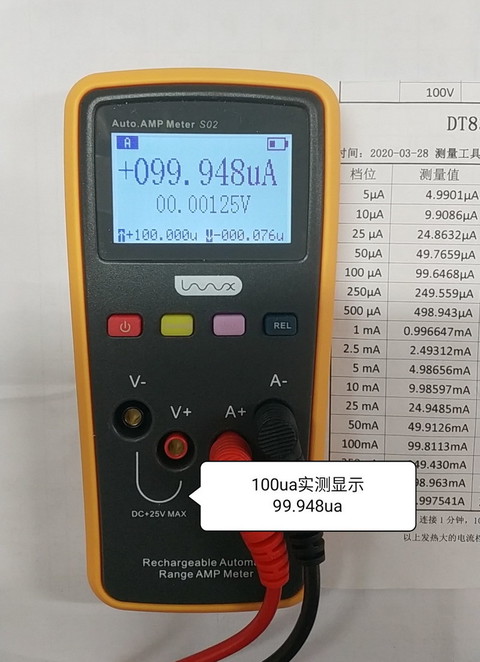

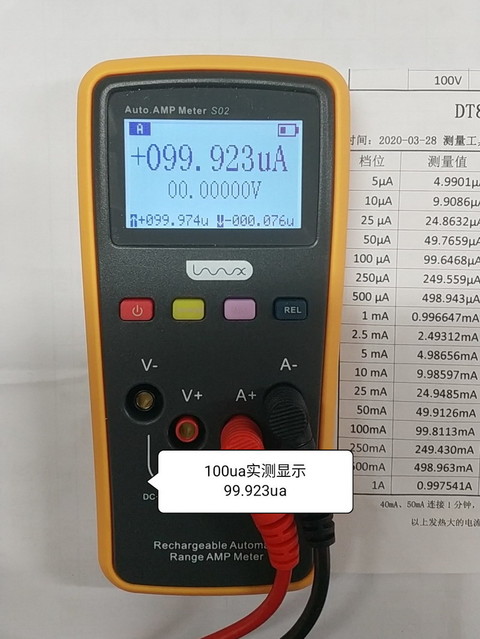

6、100ua

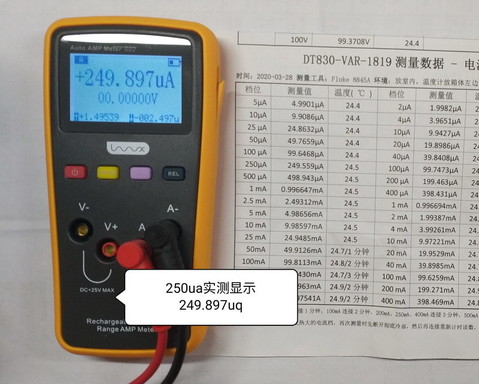

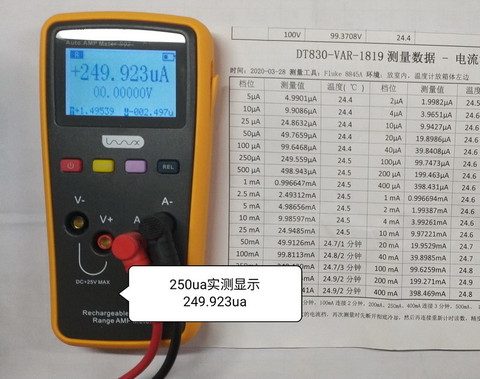

7、250ua

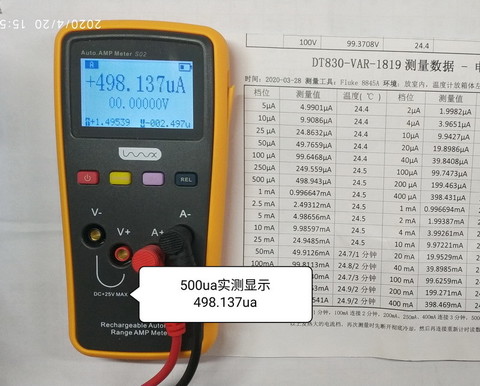

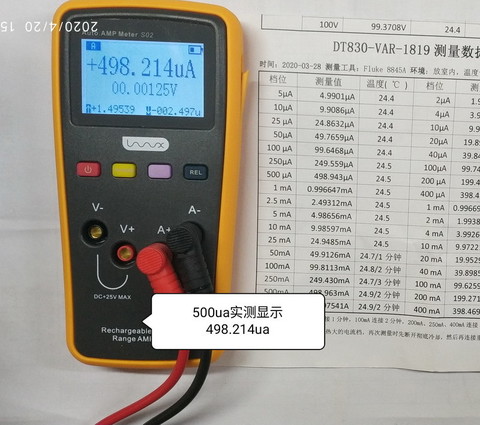

8、500ua

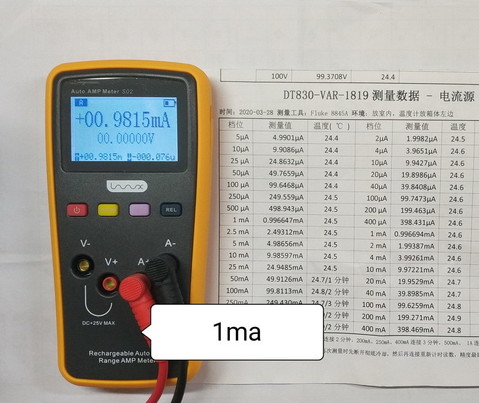

9、1ma

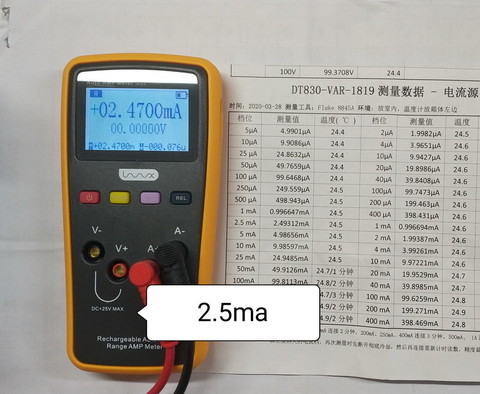

10、2.5ma

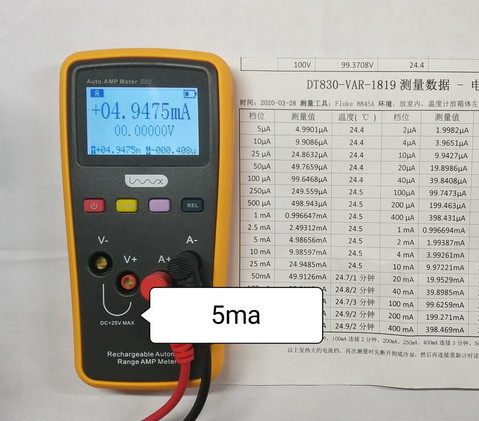

11、5ma

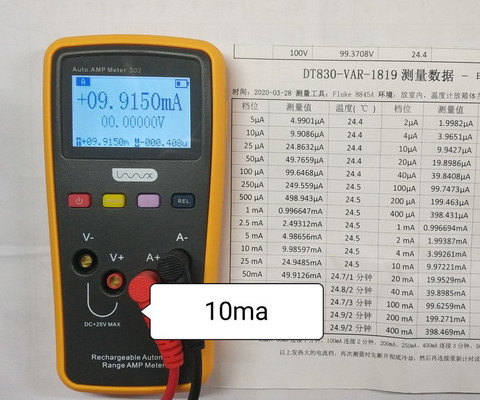

12、10ma

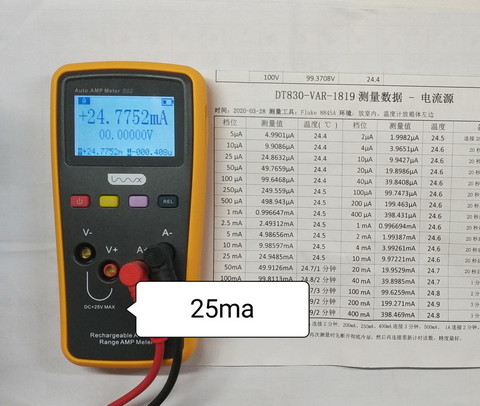

13、25ma

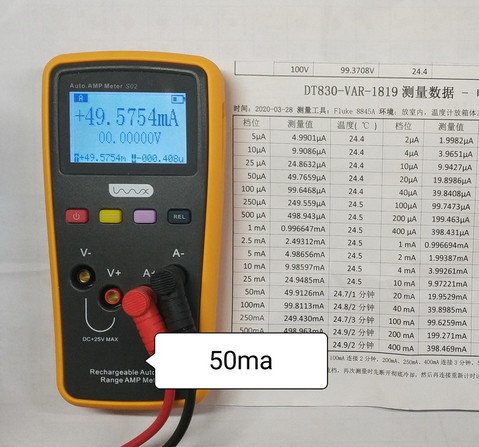

14、50ma

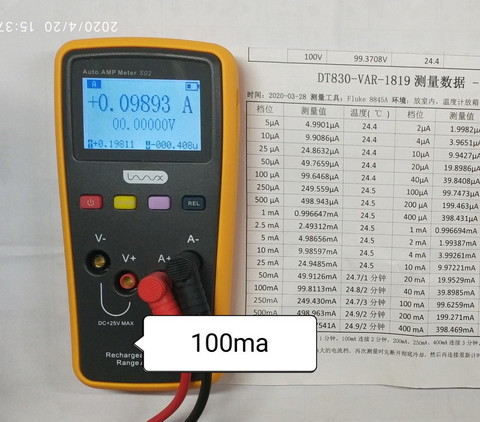

15、100ma

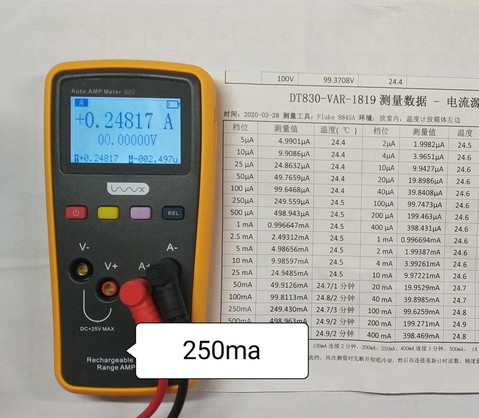

16、250ma

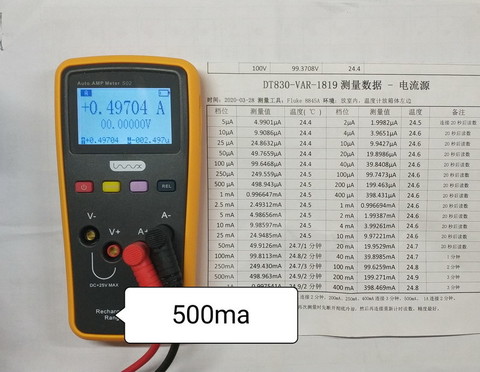

17、500ma

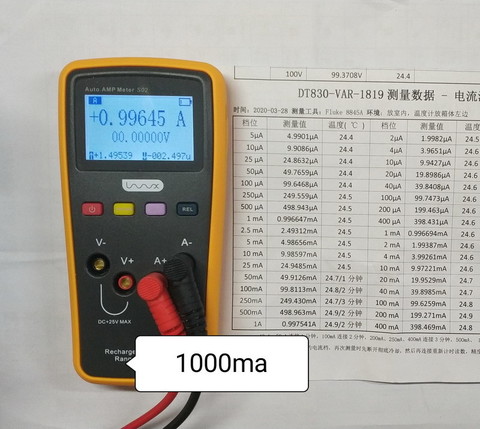

18、1000ma

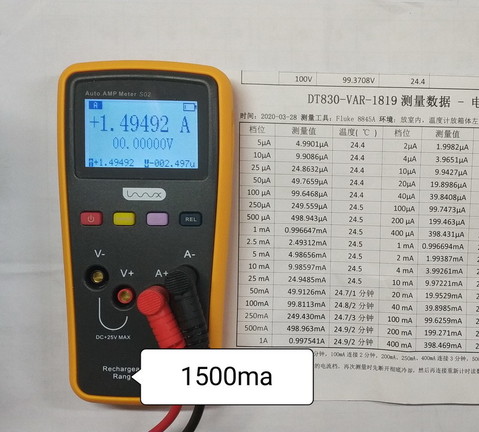

19、1500ma

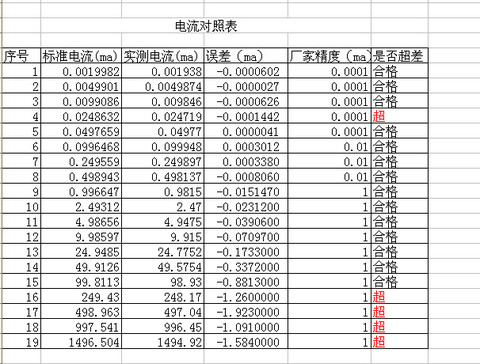

20、电流对照表


21、在电流测试过程中发现几个问题
(1)、该表测试1ma以下电流时,数值不稳定,超过1ma后,电流才可以稳定显示,但有一个特例,就是测试2ua电流时,数值倒是比较稳定。
(2)、由于测试基准能提供的最小电流值为2ua,所以,本次测试无法对2ua以下电流进行测试,但说明书中提到最小测量电流为0.025ua,而能够保证精度的数值是0.1ua,所以,厂家宣称的最小测量值0.025ua实际上是没有任何意义。
(2)、该表测试电流时表现相比电压测试要好一些,虽然1ma以下不够稳定,但其他量程还基本比较稳定。

22、关于精度,测试的19项数值,14项合格,5项超标,其中超标部分有我数据取舍的因素,由于测试数值不稳,每项测试我都选取二个数值,在计算精度时,同样有意选取误差较大的数值,想看看再误差大的情况下,与厂家精度相差的程度。避免只报喜不报忧的情况。


八、值得商榷的地方
    1、该产品定位不明确,从前面接线方式可以看到,该表主要作用就是一款高精度自动量程数字电压电流表,但是作为电压电流表使用的时候,无论电压还是电流,量程明显偏小,在目前市面常见的数字式电压电流表中,电压量程可以涵盖0-100伏甚至更高,电流通过分流器可以达到50安或者更大,即使不外置分流器,也可以长时间在3安的范围内使用,虽然他们的测量误差可能稍大,但是量程宽,适用面广,本产品的量程则具有很大局限性,因此,用在何处?可替代产品有哪些?产品主要面向客户群体是哪些?都值得商榷。仅举一例,目前常见手机快充充电器的电流都可以达到5伏3安,而S02只有2安这么小的电流量程,连目前常见的手机充电器都不能使用。
    2、既然是电压电流表,那么建议增加功率、电量、容量、计时等功能,至少可以超越或替代常见的廉价USB电压电流表。
    3、以目前该表仅仅具备的电压电流表功能和实际测试情况来看,该产品299元的定价偏高。
    4、建议增加测试USB口的转接组件,用来方便快速地测试蓝牙耳机、USB充电器、移动充电宝等产品


    此处贴二张可供对比参照的USB检测仪(其实也属于USB电压电流表中的一类)和小米手机快充充电器的参数供参考

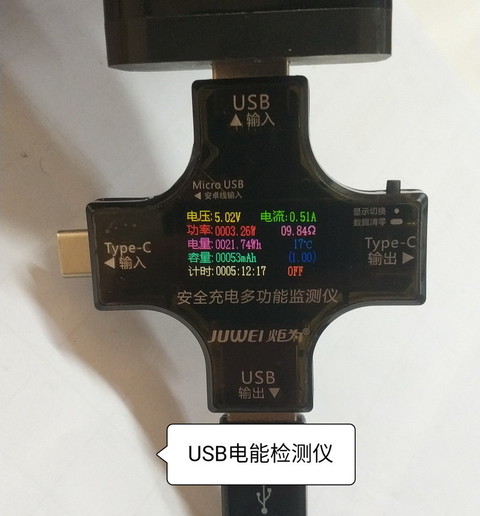

常见USB测试仪,功能上比S02有优势

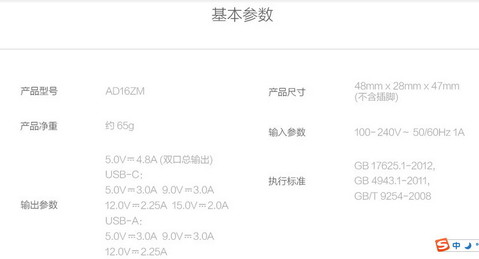

小米官网查询的快充充电器参数,电流5V3A、9V3A、12V2.25A,可见S02无法完成测试
九、结束语
    通过以上测试,不是“黄袍加身”就能成为“皇帝”,也不是“黄袍加身”就能成为福禄克,该表无论从产品功能、测量范围还是测量数值的稳定性、测量精度等方面都有进一步优化提升的可能。虽然该产品存在一些问题,但瑕不掩瑜,该产品还是具有很多优点,尤其是在这么大跨度的测量范围内,能够不切换档位自动测量,而且数值相对准确,内置锂电,可以数据传输等功能也符合目前发展潮流,仍然是一款很难得的产品。

发表于 2020-4-20 22:57:56 来自手机 | 显示全部楼层
皇帝的新装?
 楼主| 发表于 2020-4-21 00:43:55 | 显示全部楼层

是“黄的”新装
发表于 2020-4-21 04:39:03 | 显示全部楼层
高大上的黄皮党,测试对比详细,表格整理直观,谢谢分享!
发表于 2020-4-21 05:06:37 来自手机 | 显示全部楼层
测试详细
发表于 2020-4-21 06:22:57 | 显示全部楼层
内置锂电以后应该是趋势,可以数据传输功能有卖点,有创新出现不足难免的。
发表于 2020-4-21 06:23:24 来自手机 | 显示全部楼层
这表既然能同时测量电压和电流,完全可以增加一个毫欧电阻测量功能。哈哈,就是这精度?????
发表于 2020-4-21 07:45:43 | 显示全部楼层
本帖最后由 ynkmzyl 于 2020-4-21 07:50 编辑

居然不是ADS122020脚比1220还多4个脚。这东西至少都是四位半以上的精度,你这基准不一定能胜任
发表于 2020-4-21 08:12:11 | 显示全部楼层
厂家也不宣传一下产品定位应用场合
发表于 2020-4-21 08:31:47 来自手机 | 显示全部楼层
这是一个电流电压表,不是万用表哦。
