自制电子元器件高压（耐压）测试仪

       由于在日常维修过程中，经常需要对电视机、电焊机、逆变器、开关电源等电器中的一些二极管、三极管、电解电容、压敏电阻、可控硅、场效应管（MOS管）和IGBT等管子和模块进行耐压测试，以保证设备安全使用，尤其是一些网购零配件常常存在以次充好、良莠不齐等现象，给维修工作带来很多误区和不必要的麻烦，所以拥有一款体积小巧、测量准确、操作简单的耐压测试仪尤为必要，为此，本人做了一款耐压测试仪，这款测试仪体积小巧，携带方便，只比一包香烟大一点点，内置1000ma带保护板聚合物锂电池、高压发生器电路板、4056充电升压模块以及高精度四位数字高压表头等器件，测试仪自带充电功能，使用MicroUSB充电口，充电头和充电线可用5V手机充电器和MicroUSB充电线即可，电量充足的情况下，可以输出高达3400V左右的测试电压，测试精度通过优利德UT136C+万用表对比误差很小，经过一段时间使用证明，可以满足业余条件下对常用晶体管耐压测试的要求。

       使用方法很简单，用测试夹接好被测元器件，然后打开电源开关，按下测试按钮几秒钟即可完成测试。对于高电压大容量的电解电容测试时间可能稍长。测试完成松开测试按钮，关闭开关即可。充电时，打开电源开关，插上充电线和充电器即可对内置电池充电，面板上有两个指示灯位置，一个是充电状态指示灯，一个是测试时高压工作指示灯。

       下面是一些实物测试图，供参考

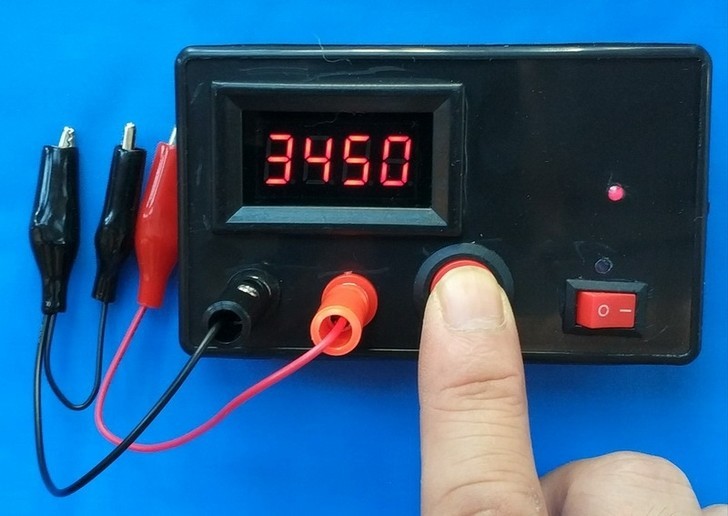

1、空载测试电压可达3400多伏

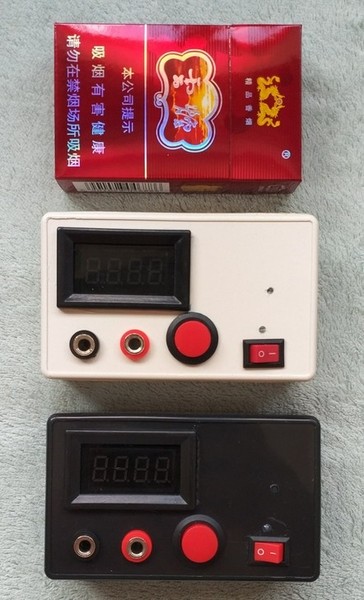

2、和香烟大小对比

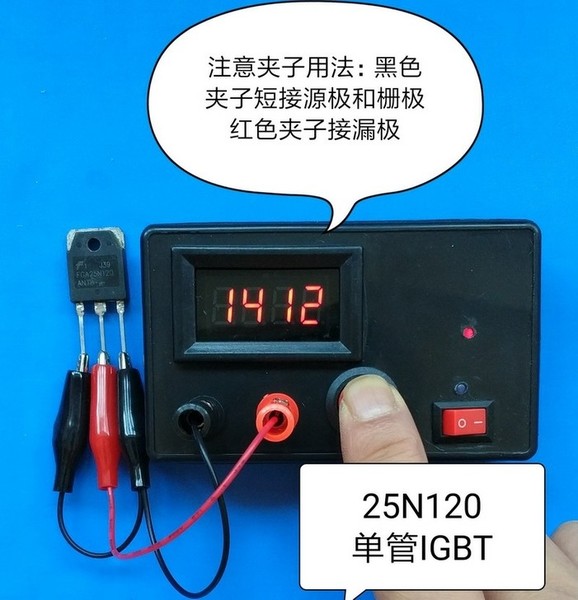

3、25N120单管 IGBT测试

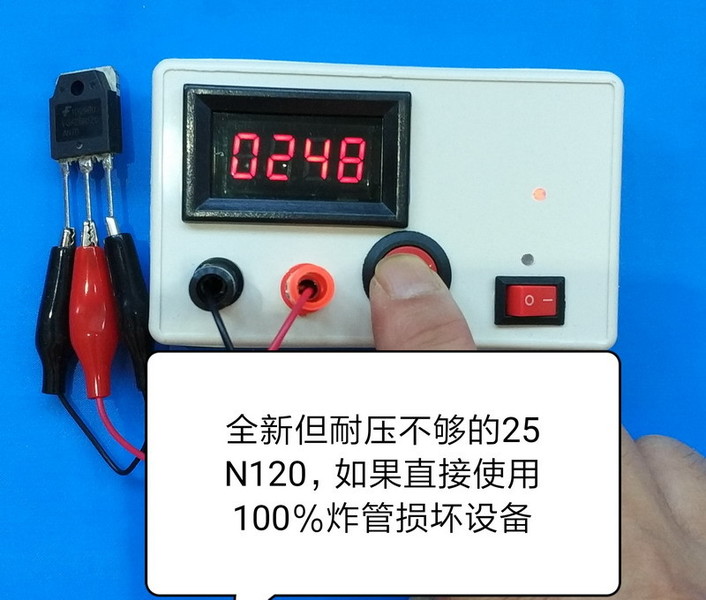

下图为某宝购买的全新25N120 IGBT，测试耐压只有248V，严重不合格

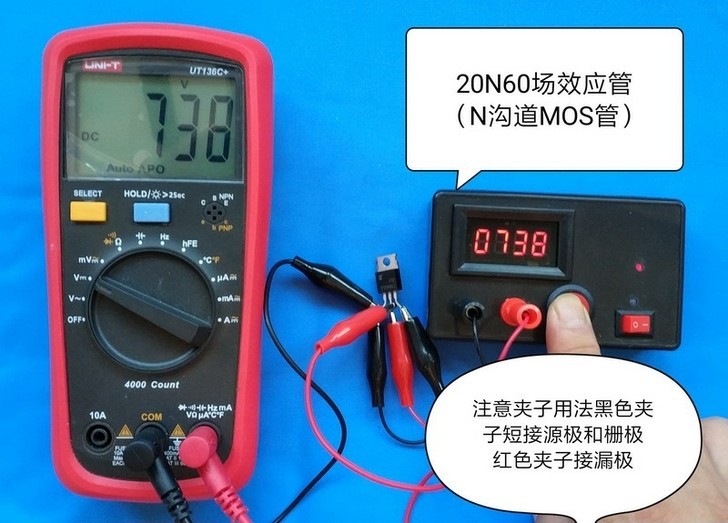

4、20N60场效应管测试

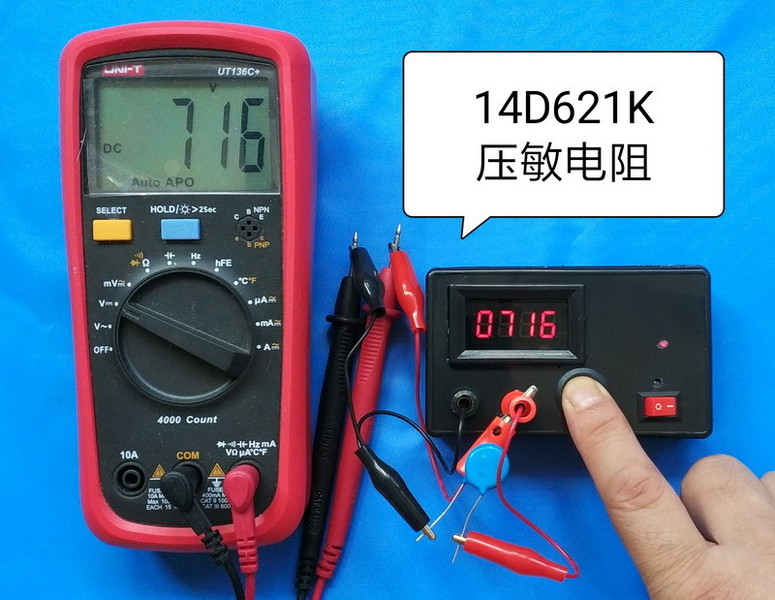

5、14D621压敏电阻测试，从测试结果可以看出钳位电压偏高

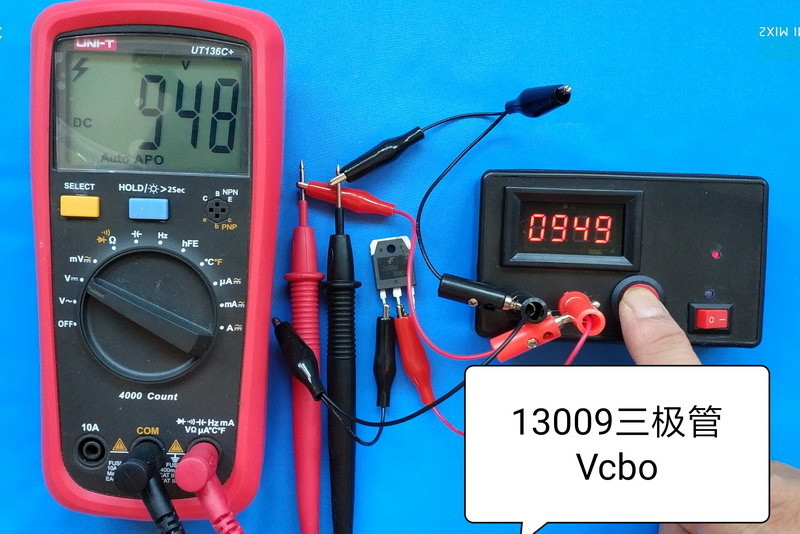

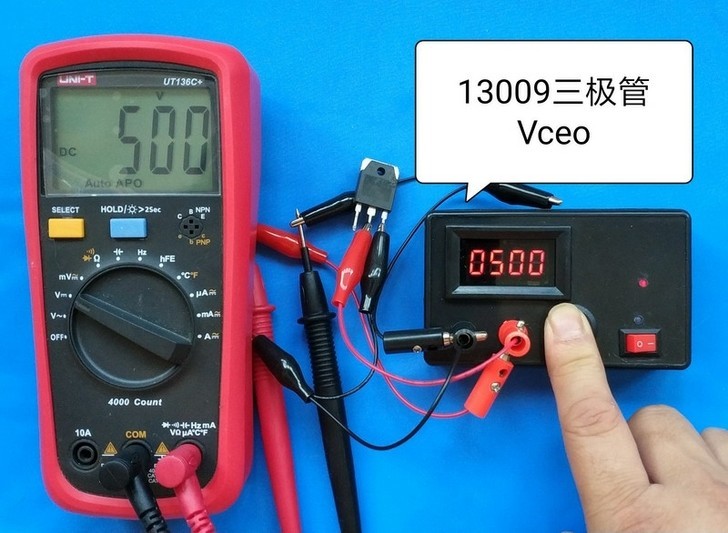

6、13009三极管测试

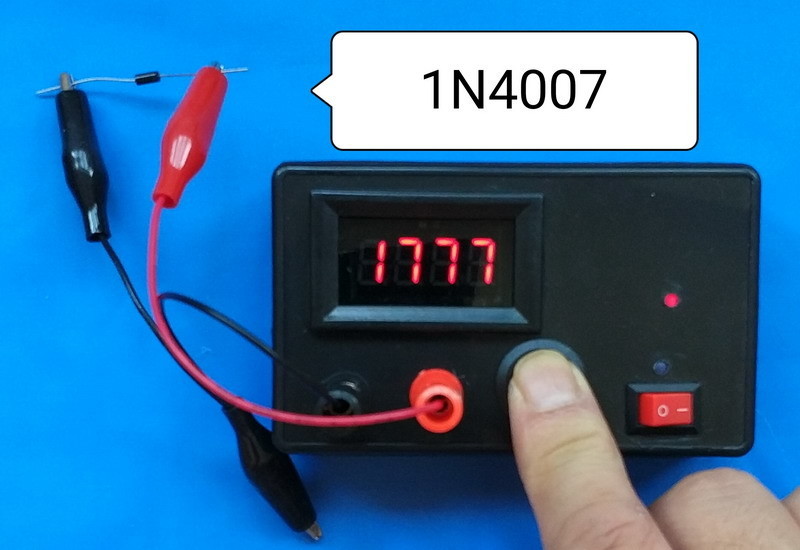

7、1N4007二极管耐压测试

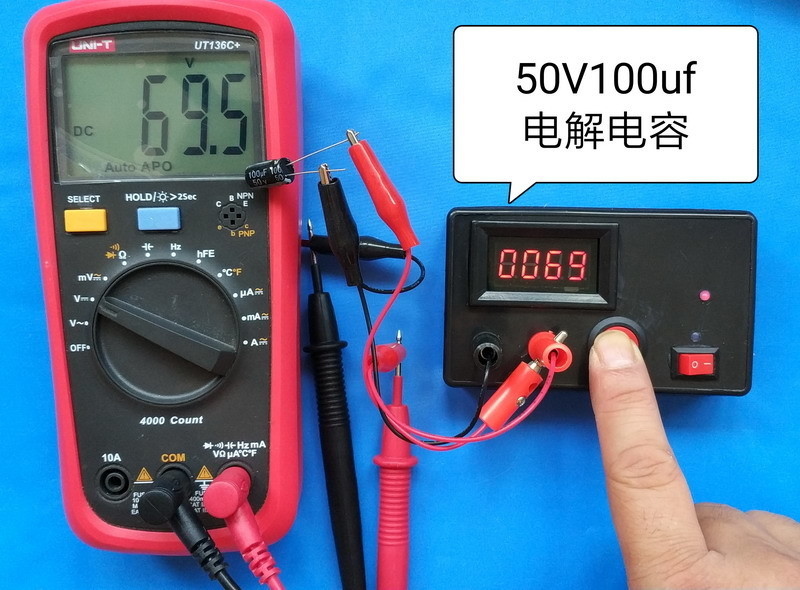

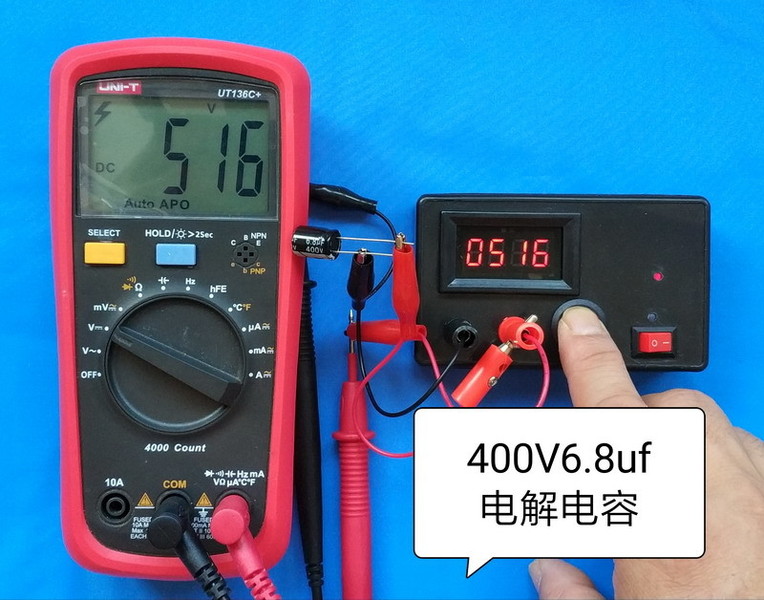

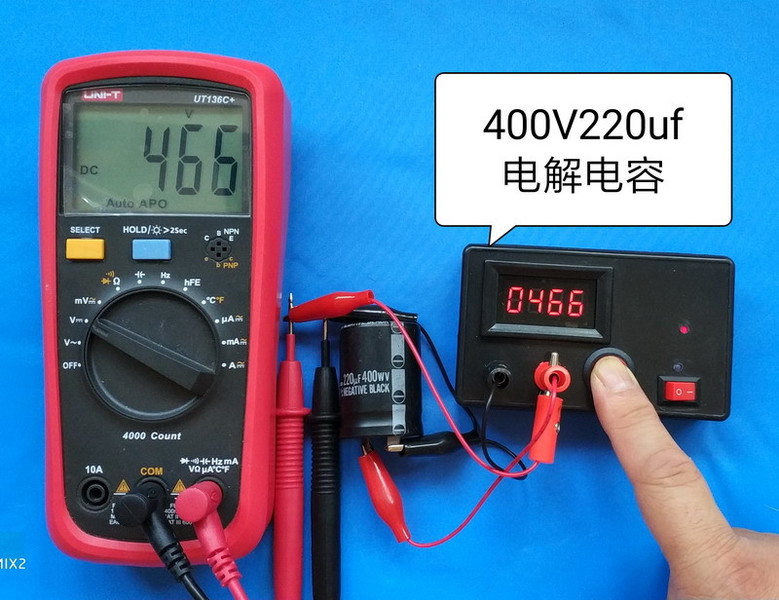

8、电解电容耐压测试

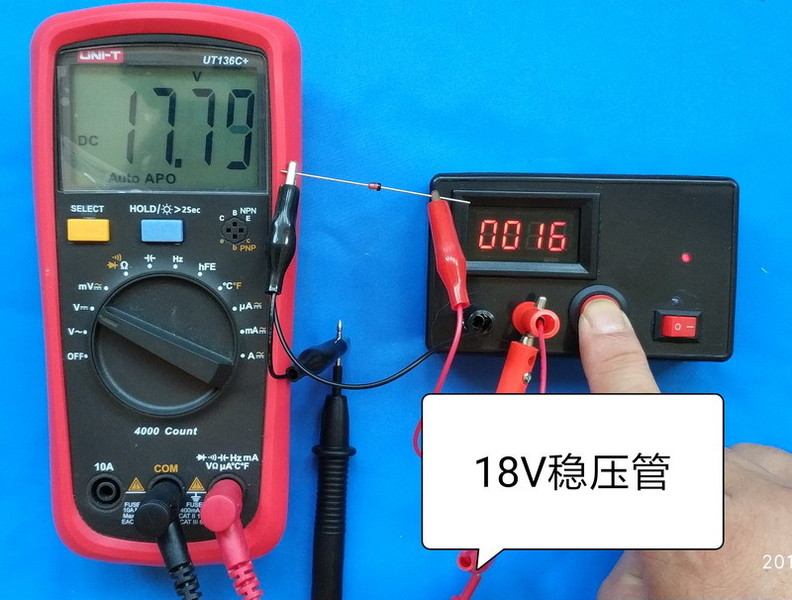

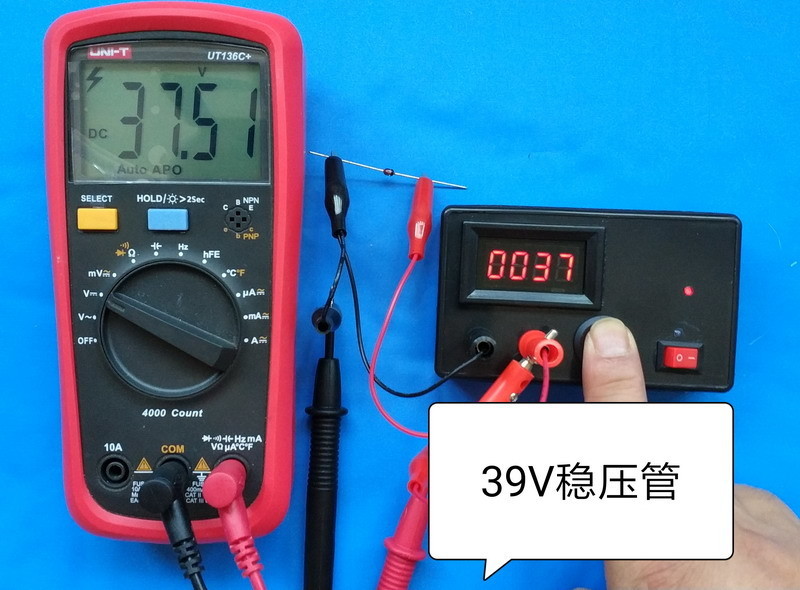

9、稳压管测试

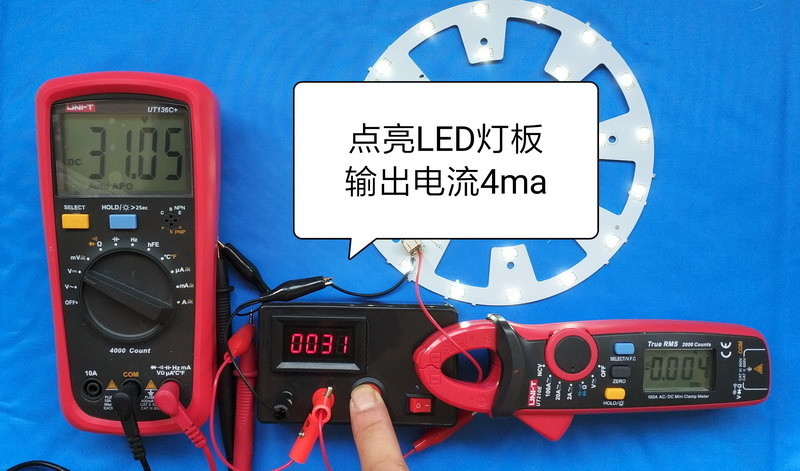

10、用测试仪直接点亮12瓦LED灯板，该功能的扩展使用，可以测试LED灯板或灯条是否正常，从而粗略判断是LED问题还是驱动电源的问题，对测试LED灯或者电视机的LED背光等特定场合的使用还是很有意义。

哈哈，电压够高的，可以测一下楼主自身耐压吗

电压够高的

测电解电容的原理是什么？大容量的电容击穿时应该会有“堰塞湖”效应吧？

狮子王 发表于 2019-10-14 16:18
测电解电容的原理是什么？大容量的电容击穿时应该会有“堰塞湖”效应吧？
...

电解电容的漏电流与电压的关系密切，漏电流随工作电压的增高而增大。当工作电压接近阳极的赋能电压时，漏电流会急剧上升。简单说，就是通过漏电流来判断耐压值，电容击穿会放炮仗。

人艰不拆 发表于 2019-10-14 16:06
哈哈，电压够高的，可以测一下楼主自身耐压吗

高压一电就蒙圈，哪还有功夫看自身耐压值，以前修CRT电视机，没少挨电，那个酸爽啊~~~

内部结构，电路图也发一下看看。

我也想问问测量电解电容的原理，我曾经用最高四百多伏的高压模块，串联了限流电阻，对电解电容充电，然后测量电容回路电流和电容两端电压，当电流增加极为缓慢时，此时还可以增加电压，只是电流变化不明显了，这时如果减小限流电阻值，电流还会快速增加，不过很快又会增长变慢，如此循环，不断减小限流电阻阻值！直到最后也没试出来到底是多少的耐压，电压都是标称值的几倍了！是不是方法有问题？ 大概充电电流也就是几个mA，没敢用大电流，怕爆了！是电钮太小的原因吗？

这个只能做过参考，实际耐压要在实际使用情况中去测，或者按照器件手册去测

看测试仪的耐压测试数据已很精确，如果可能，做个耐压测试破坏试验 ，看 耐压致坏电压与你的测试仪的耐压测试数据差多少

hc061218 发表于 2019-10-14 20:16
我也想问问测量电解电容的原理，我曾经用最高四百多伏的高压模块，串联了限流电阻，对电解电容充电，然后测 ...

我由此就是用一个升压板测电容，结果一个电容耐压不足，漏电严重。过了几分钟，电容都发烫了，还好没爆。

检测电容在不同电压下的漏电还可以，电容的耐压检测是一次性的破坏性检测。
检测晶体管的耐压还可以，但也与电流大小有关。不同的电流，稳压管也会有不同的电压值相对应。

wgsd 发表于 2019-10-15 08:24
检测电容在不同电压下的漏电还可以，电容的耐压检测是一次性的破坏性检测。
检测晶体管的耐压还可以，但也 ...

说的没错，晶体管和稳压管一样，他们都有各自的特性曲线，不同的测试条件和工作环境，工作状态也不同，耐压测试仪只是一个高压小电流测试，测试结果只是提供参考，证明其可以满足一定条件下耐压值的要求，这个对绝大多数情况下是适用，毕竟耐压测试仪不是专业测试工具，否则也不会有价格昂贵的专业晶体管特性曲线测试仪了。同样，对于明显不符合耐压要求的管子，可以很快筛选出来，避免购买质量低劣的产品，也能有效避免安装使用以后造成误判或者故障扩大，这样，小巧价廉的耐压测试也就达到目的了。

挺不错的耐压测试仪，小巧便携！我为了测试元件的耐压，专门买了一台滨江BM3549的兆欧表，2500伏的，不过个头太大了，外出携带不方便。楼主能分享一下你的测试仪电路图吗？也想自制一个，谢谢！

这个东西不知道原来修液晶剩下的高压板有用不？

能提供一下电路图吗？

lxd7343 发表于 2019-10-15 15:32
这个东西不知道原来修液晶剩下的高压板有用不？

可用，但需要改造一下电压和电流

zhangwj98 发表于 2019-10-15 21:54
能提供一下电路图吗？

看来楼主这是要出套件的节奏，制作过程和电路图都不肯分享！

技术关键在于高压变压器，楼主能分享一下，前级驱动电路，以及变压器绕制工艺，匝数比就更加功德无量了。

就是，希望楼主分享一下制作过程
