LCR-TC7晶体管测试仪测试瓷片电容

     许多朋友在实际维修工作中缺乏的专业测试电容、电感的数字电桥，给维修工作带来一定的困扰，确实专业的电桥价格较高，但是有些廉价的测试仪器在实际工作中也可以粗略使用，给维修带来一定便利，这里以一款廉价的LCR-TC7晶体管测试仪为例（当初花80大洋买的，现在可能价格还要便宜些），与同惠TH2822E数字电桥来对比测试瓷片电容，看看是否可以粗略使用。

     需要说明二点：
     1、所有被测电容，都是某宝上廉价买来的便宜货，所以这些电容的实际容量与标称值本身就不一定相符，这一点在测试中已经看到问题，因此，实测容量以TH2822E测试值为准进行对比。
     2、实测电容容量与测试频率关系较大，测试频率不同，实际测试的结果也不同，由于测试的都是瓷片电容，一般工作环境频率都比较高，所以测试频率选择100KHZ，采用PAL方式。

    下面是实测图，不做任何解释，朋友们看图对比
    LCR-TC7晶体管测试仪20P以下测不出，但是可以通过30P以上电容并联小电容的方式，测试出1P的电容。通过简单对比测试，可以看出这款小晶体管测试仪测试瓷片电容比一般万用表测试数值要准确一些。

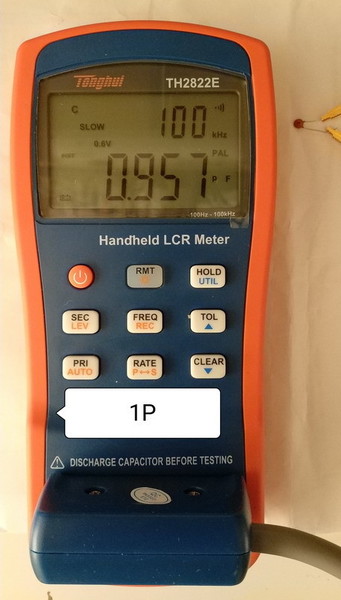

1、TH2822测试1P、5P、10P、22P数值如下，一会会用到这几个数值

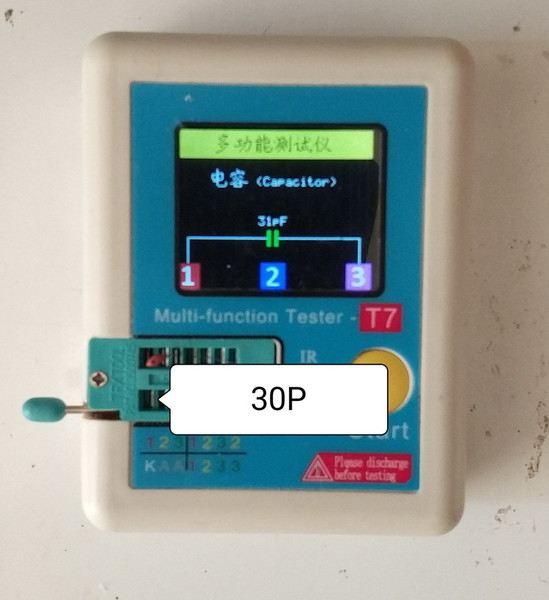

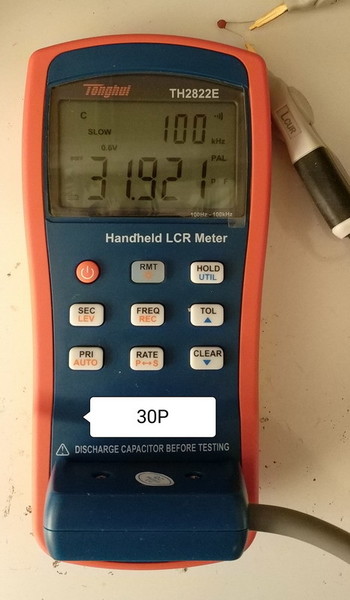

2、30P




3、在30P上分别并联1P、5P、10P、22P来测试这几个小阻值电容

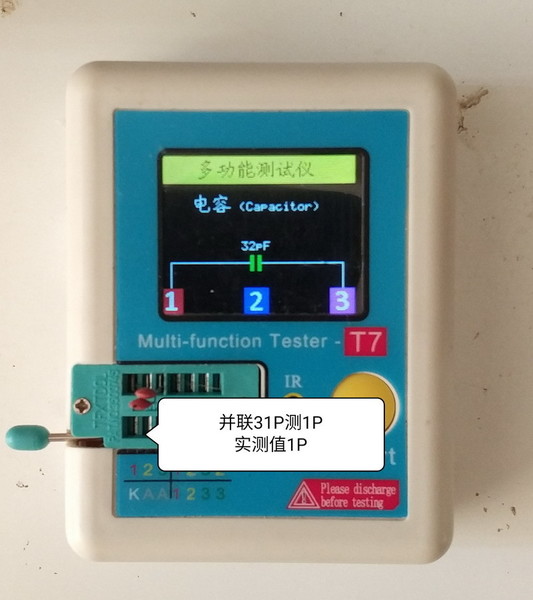

（1）、1P

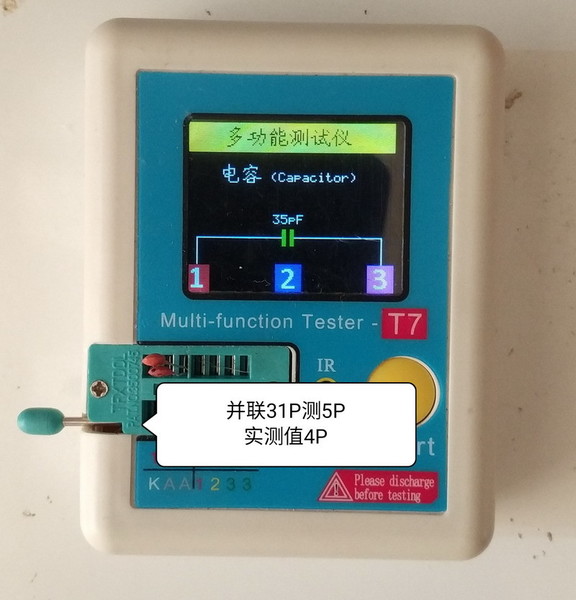

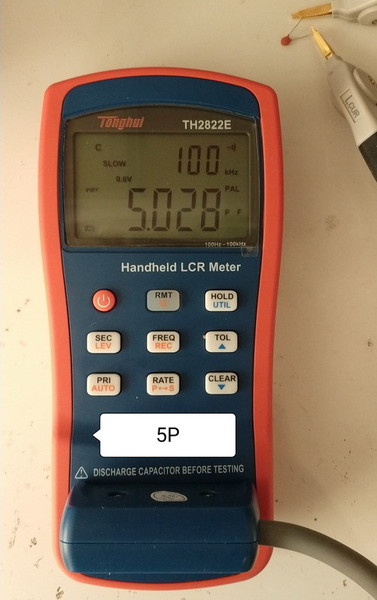

（2）、5P

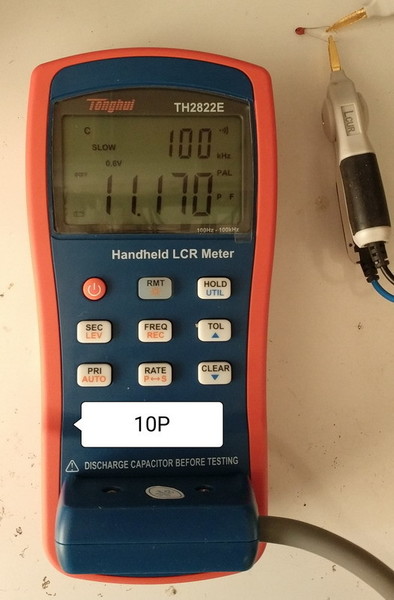

（3）、10P

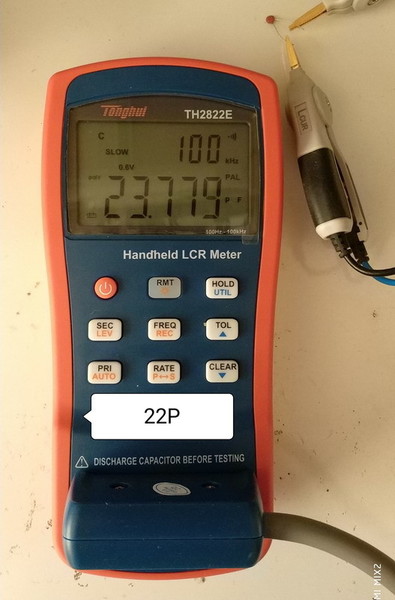

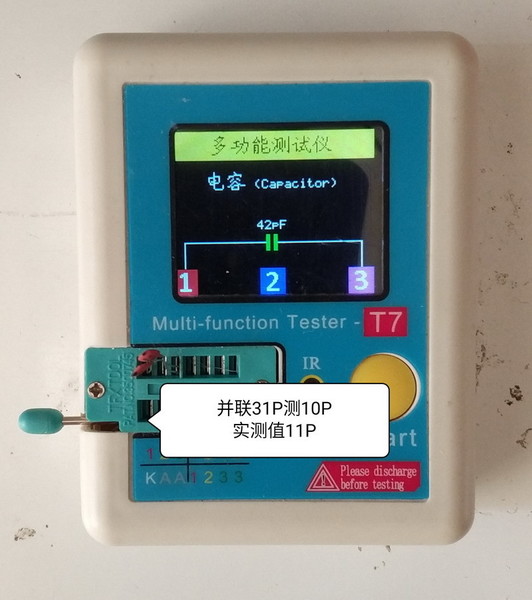

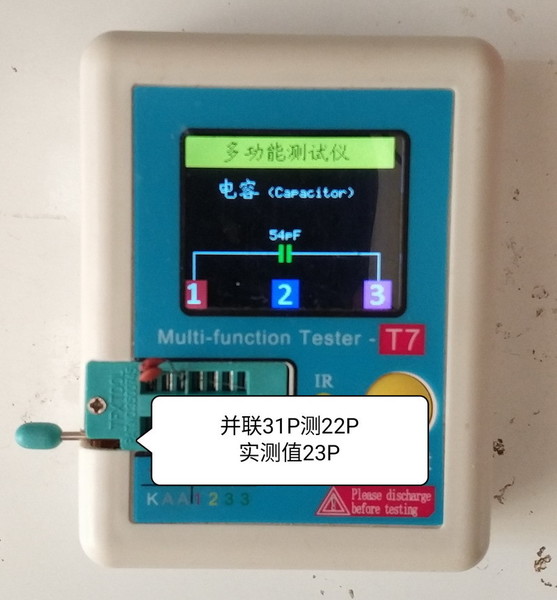

（4）、22P

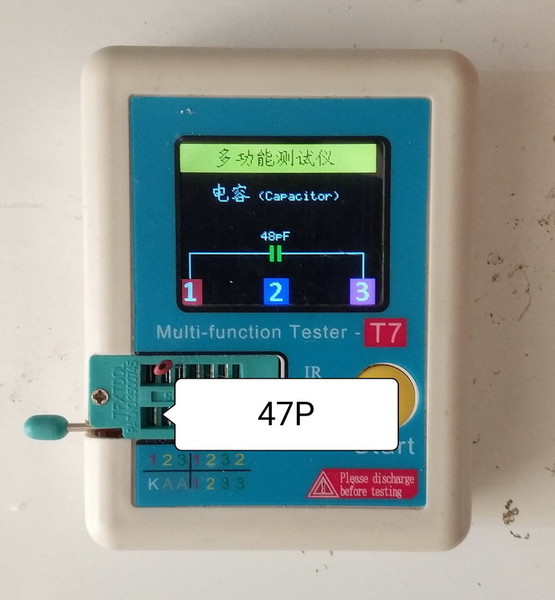

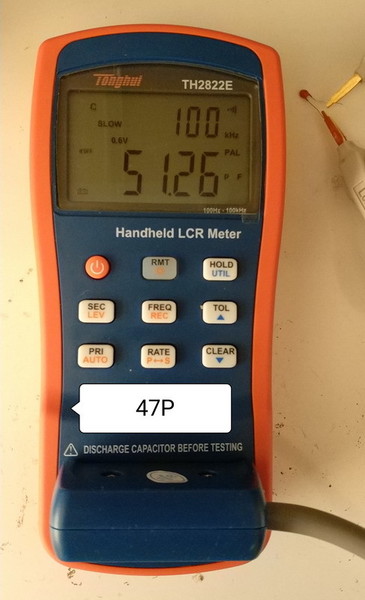

4、47P

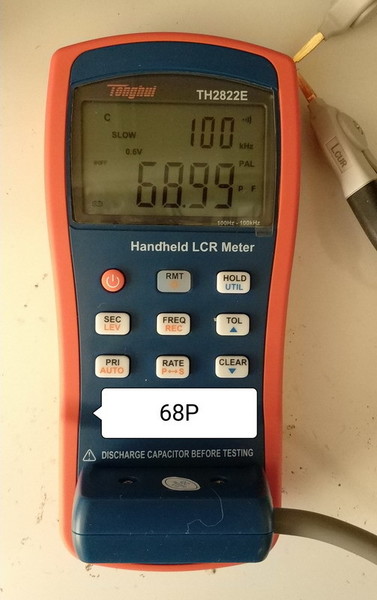

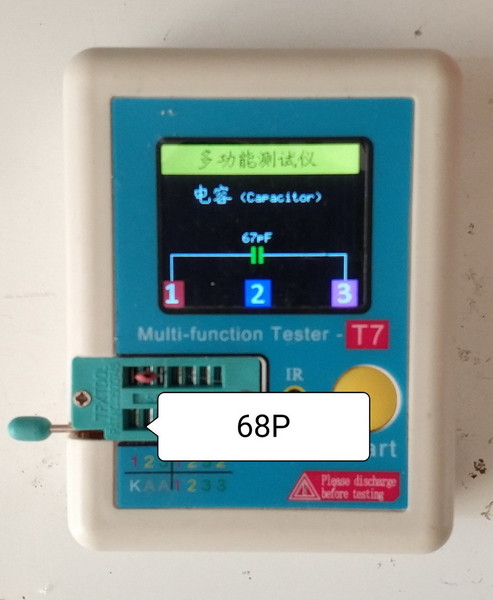

5、68P

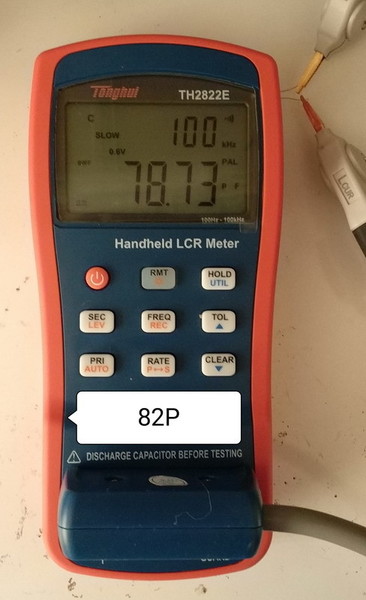

6、82P

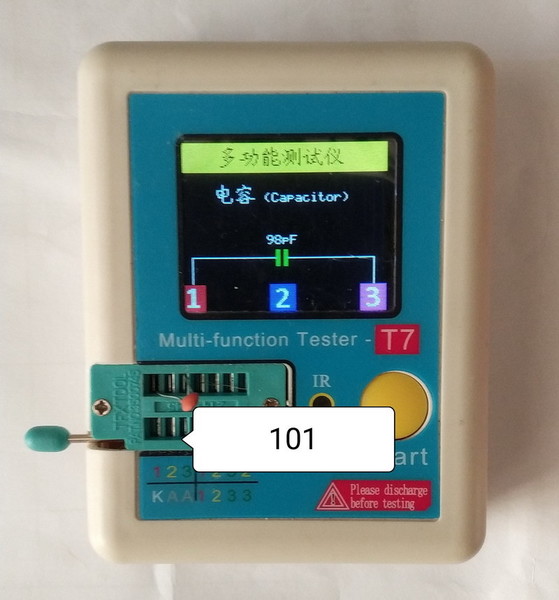

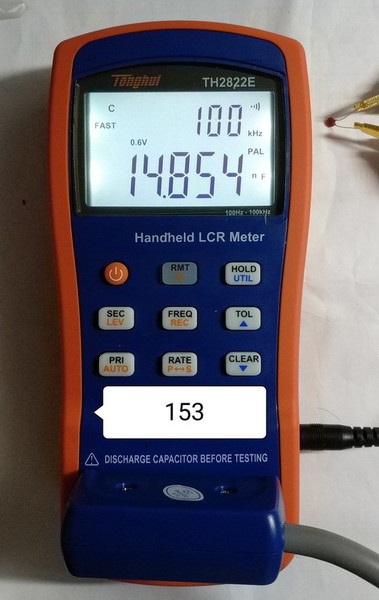

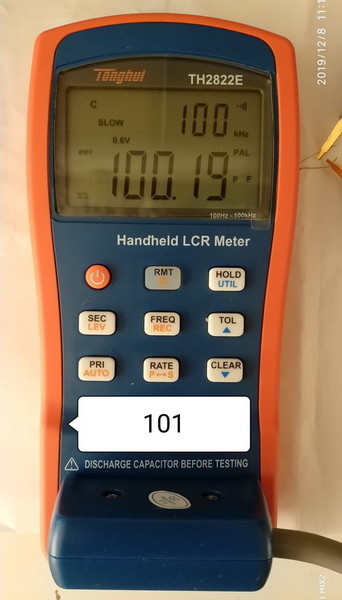

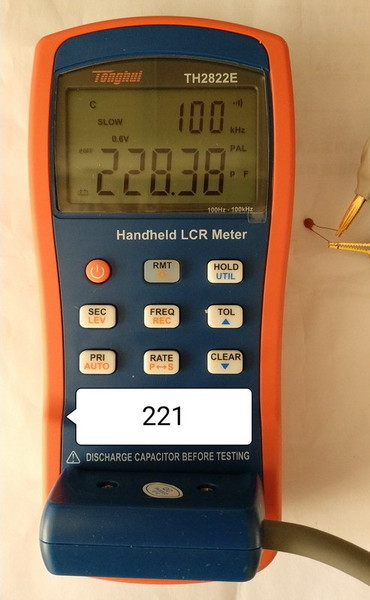

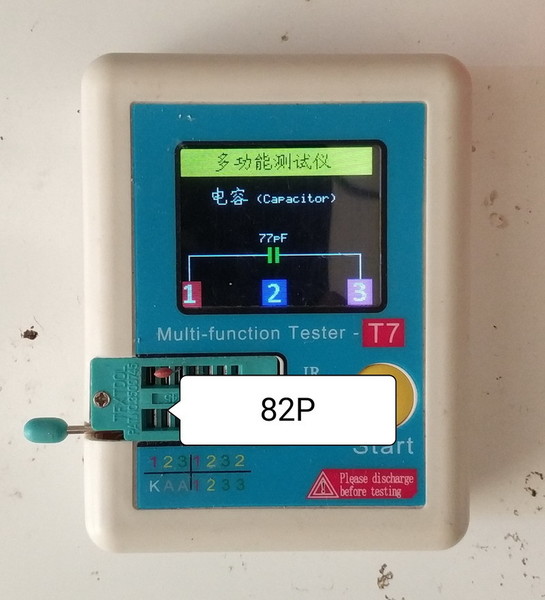

7、101

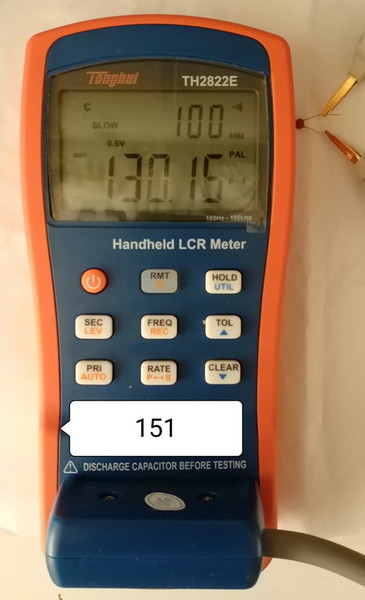

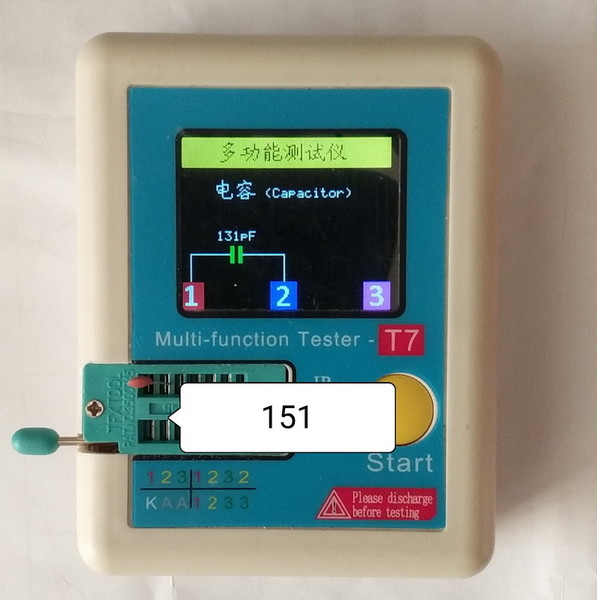

8、151

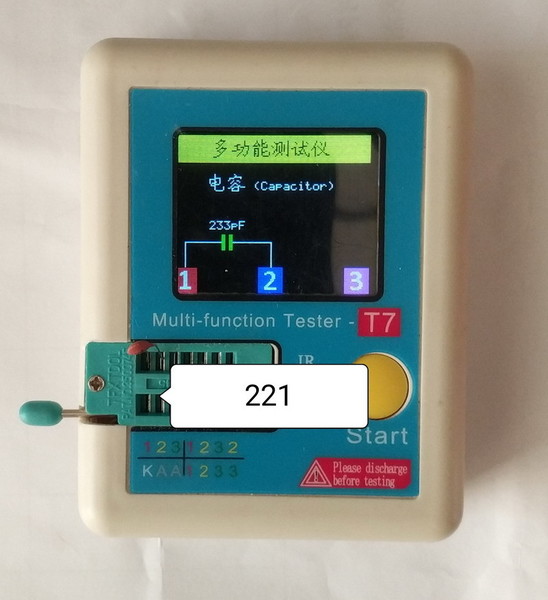

9、221

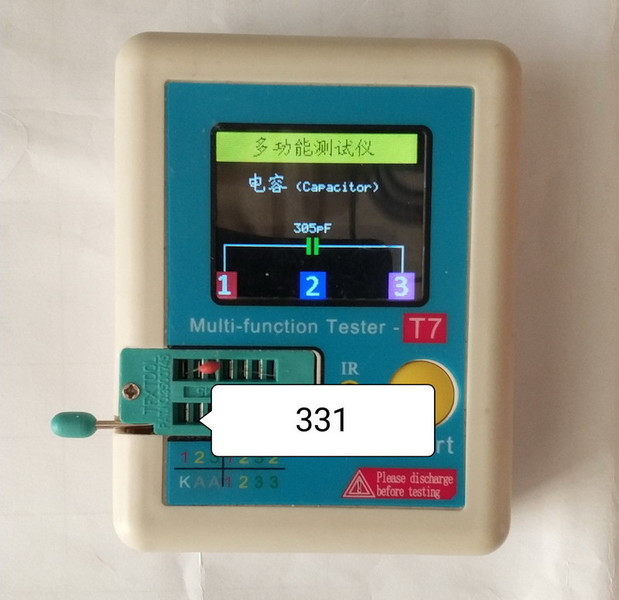

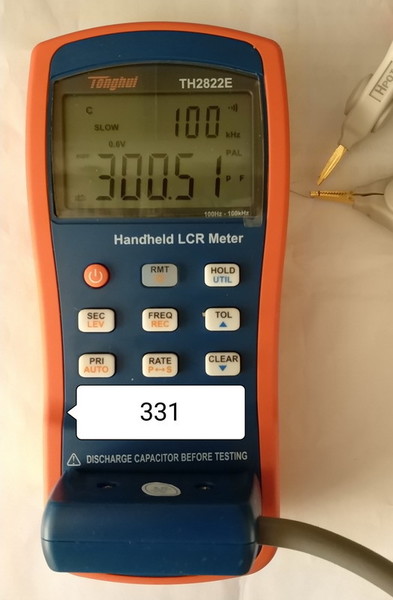

10、331

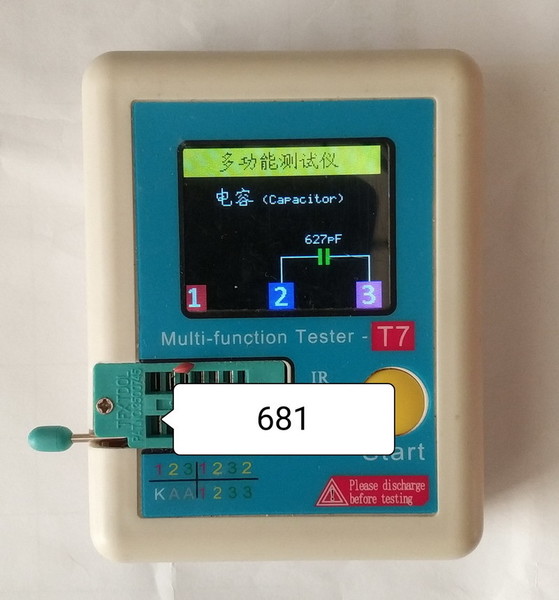

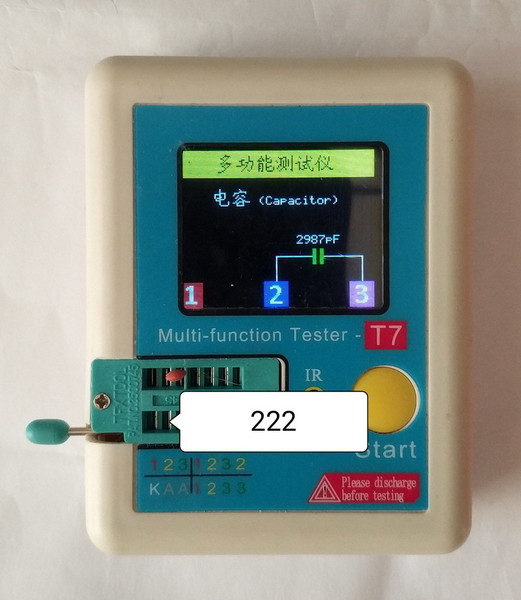

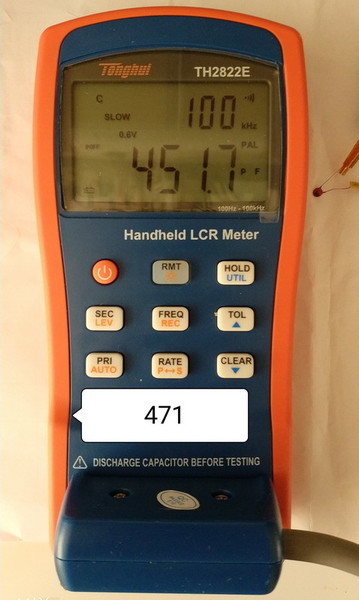

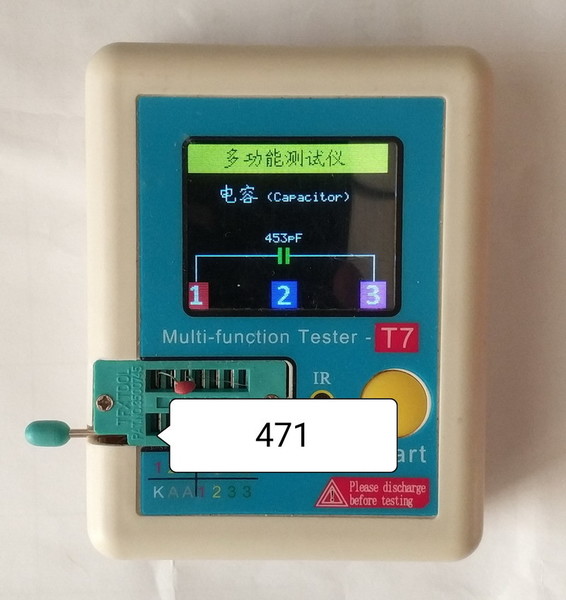

11、471

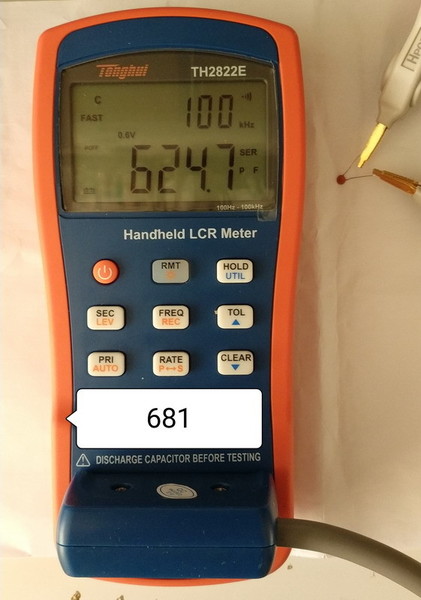

12、681

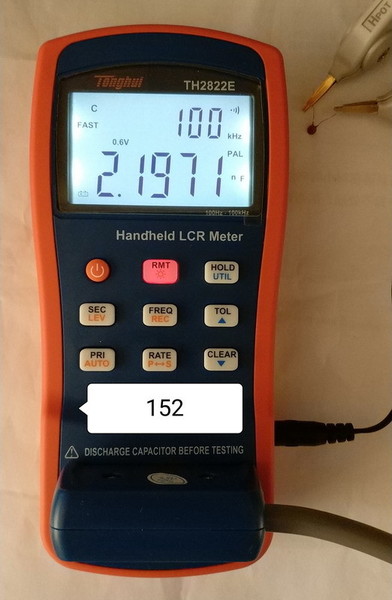

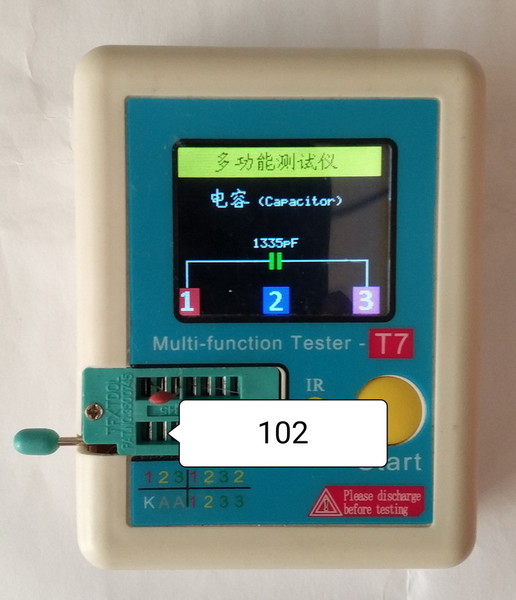

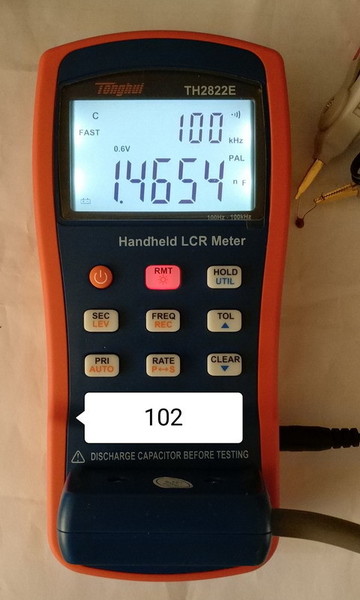

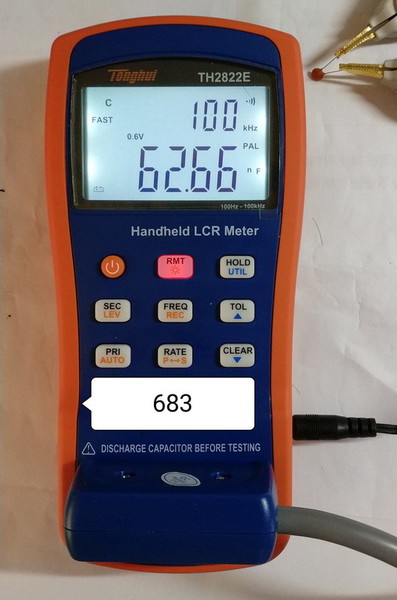

13、102

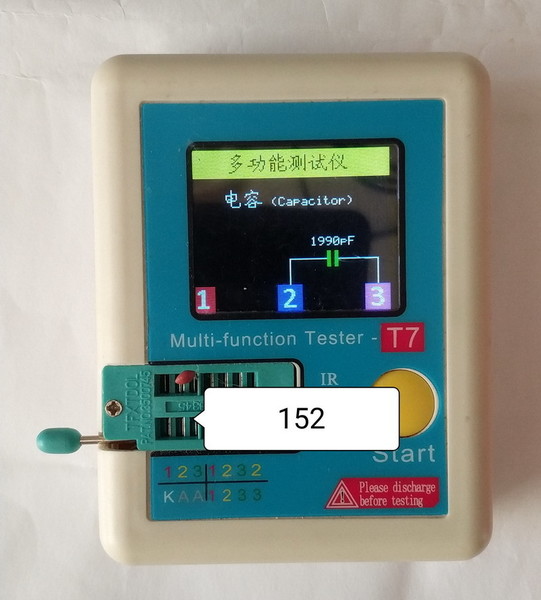

14、152





15、222

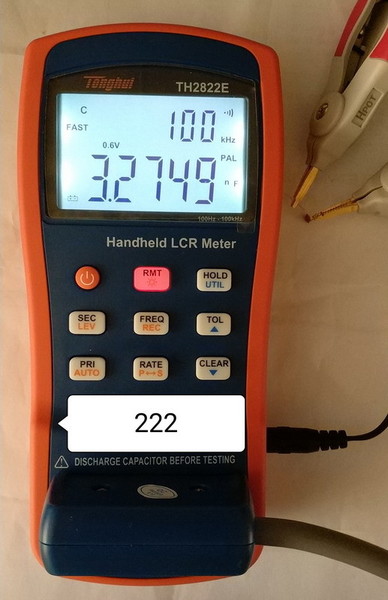

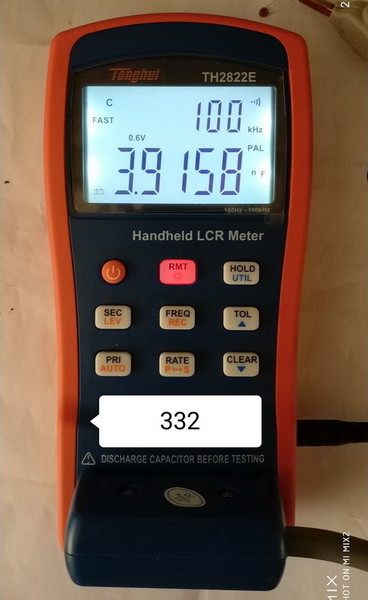

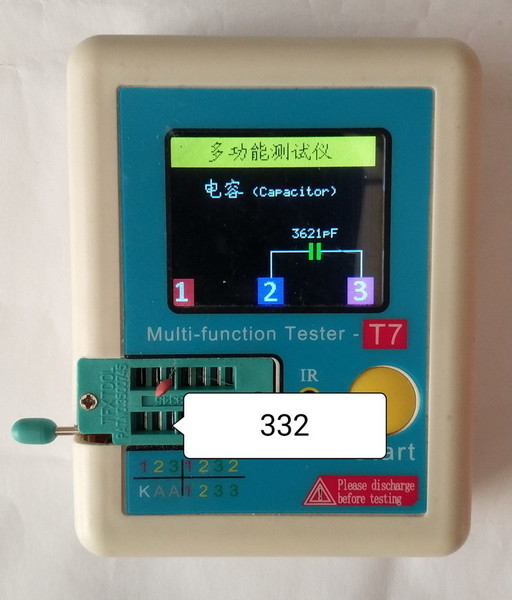

16、332

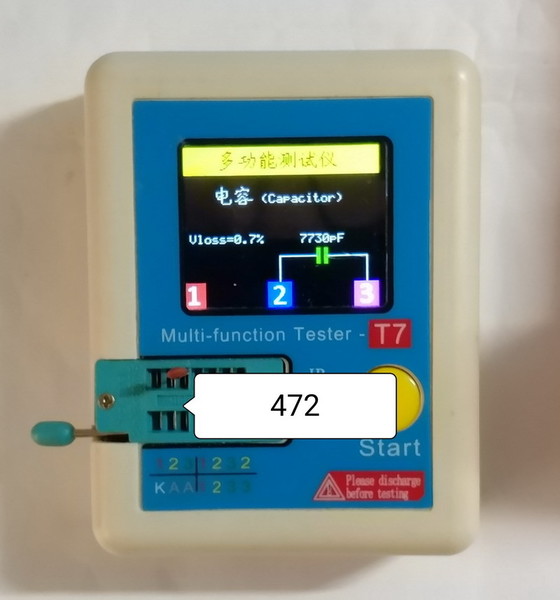

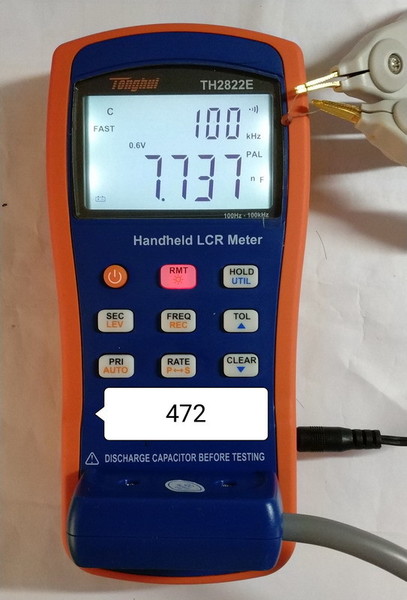

17、472 此处472电容容量明显与实测值不符，一包十几个472电容几乎都是这个容量，可见出厂打字的时候就标错了，因此，建议朋友们还是要准备相关的测试仪器，不能相信厂家或卖家，如果直接使用可能会带来其他不可预知后果。

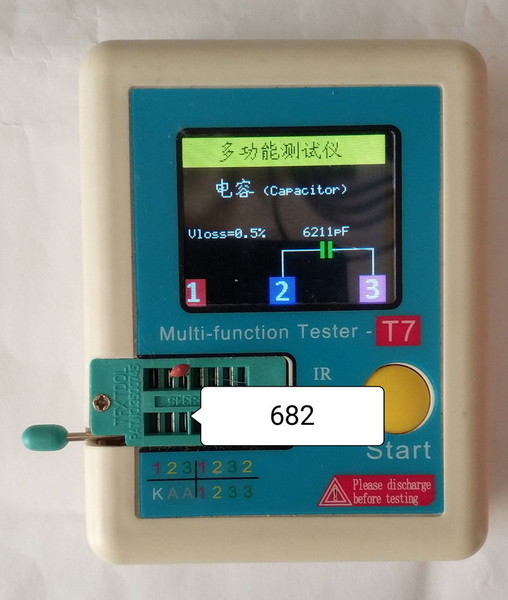

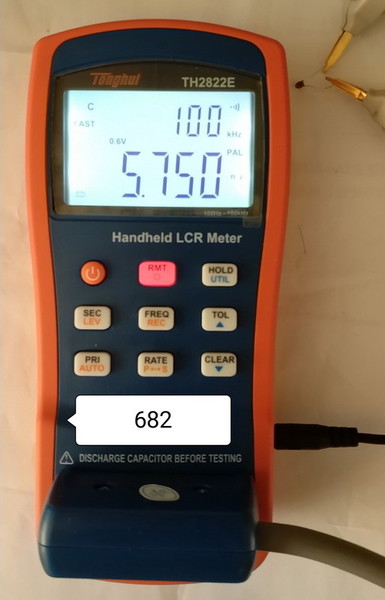

18、682

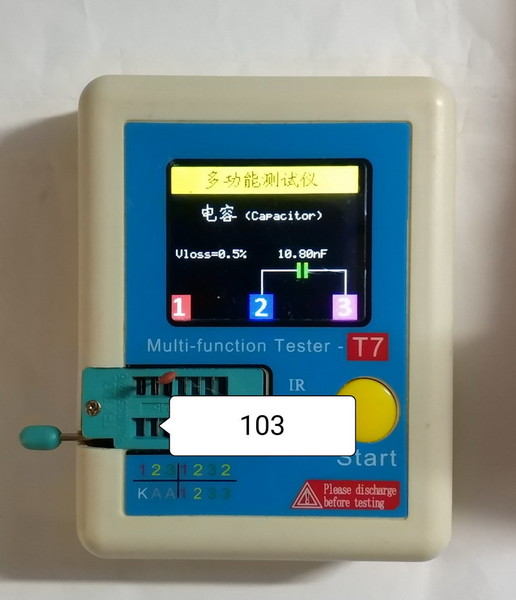

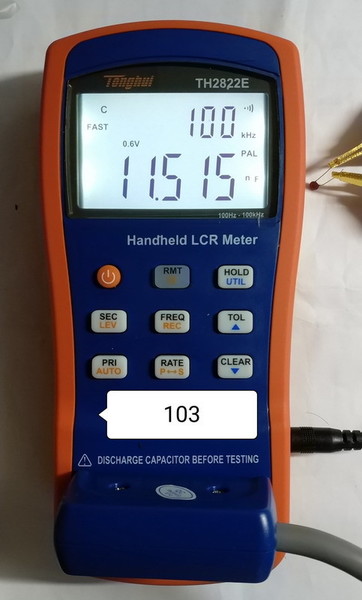

19、103

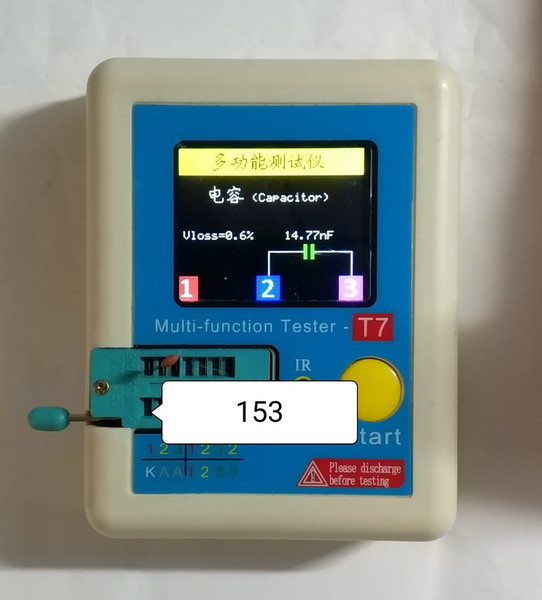

20、153

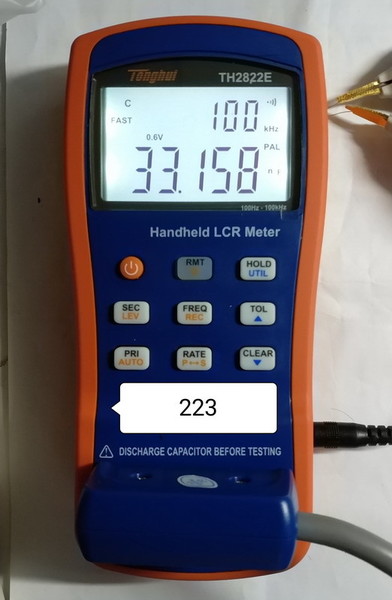

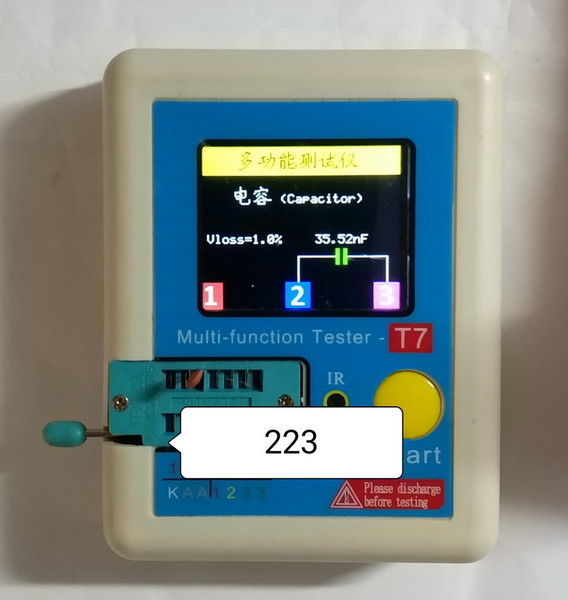

21、223

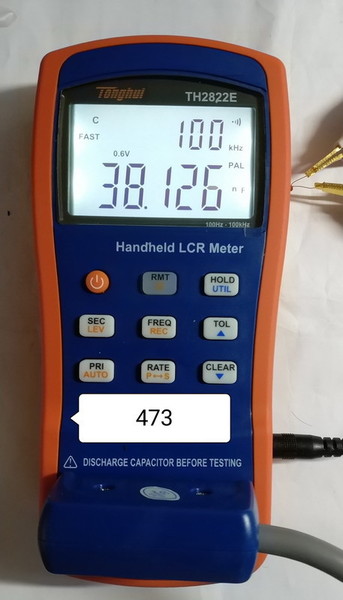

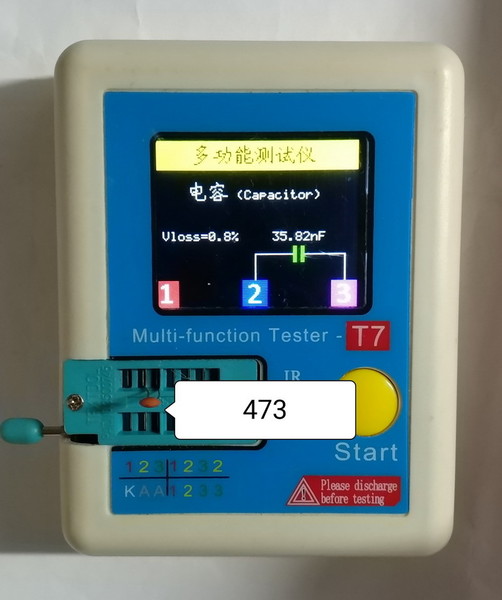

22、473

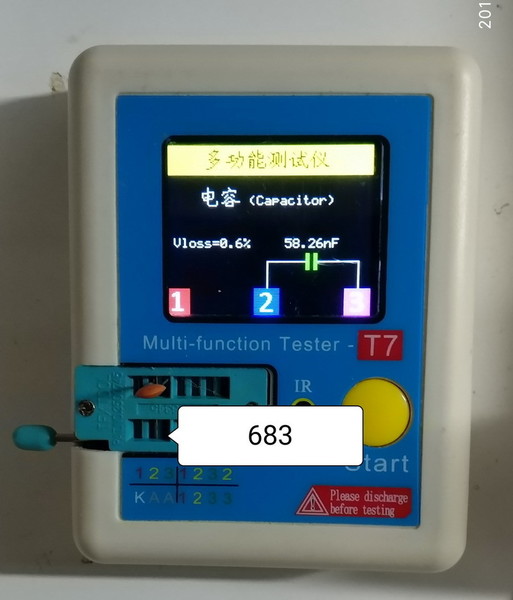

23、683

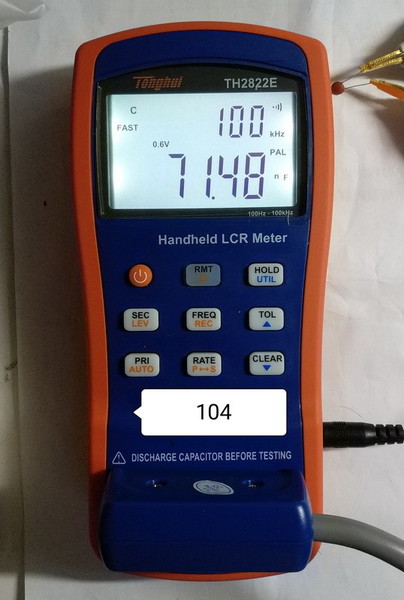

24、104

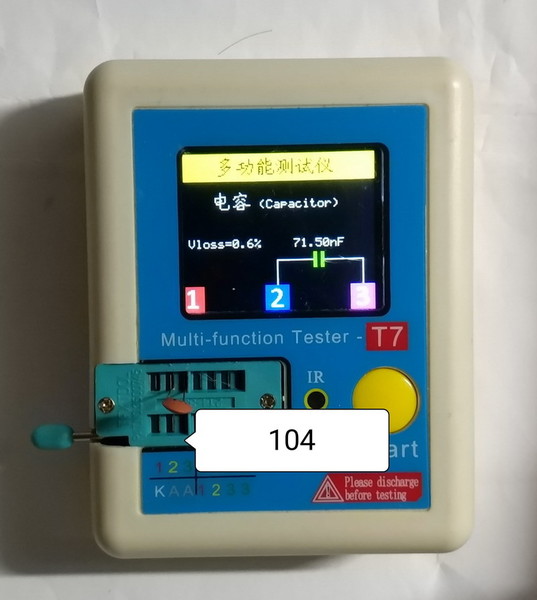

测试电容 ，电感这类零件容量不是主要的，副参数才是主要的，便宜的电桥副参数往往不准确

fslichong 发表于 2019-12-9 00:22
测试电容 ，电感这类零件容量不是主要的，副参数才是主要的，便宜的电桥副参数往往不准确
...

是的，这个测试仪测小电容没副参数，下一次准备测试电解电容，这款测试仪可以测试电解电容ESR值，再与TH2822E对比ESR值，这个参数很有用。

fslichong 发表于 2019-12-9 00:22
测试电容 ，电感这类零件容量不是主要的，副参数才是主要的，便宜的电桥副参数往往不准确
...

谢谢，又学习到了这方面知识。

晶体管测试仪确实是个好东西，价格低廉，功能不少！从楼主的实测对比来看，其测试结果可信。这类测试仪测量低于20P的电容，用一键测量自动识别模式是测不出的，但是可以长按测试键，进入菜单，选择“1:3测量电容方式”，即是锁定仪器的测试1脚和3脚测试电容，然后在1——3脚直接接入待测电容即可读数，无需再按按键测量。本人没有电桥，手头的一台M328.一台M644晶体管测试仪都可以直读1PF的电容，不知楼主这台行不行。

fslichong 发表于 2019-12-9 00:22
测试电容 ，电感这类零件容量不是主要的，副参数才是主要的，便宜的电桥副参数往往不准确
...

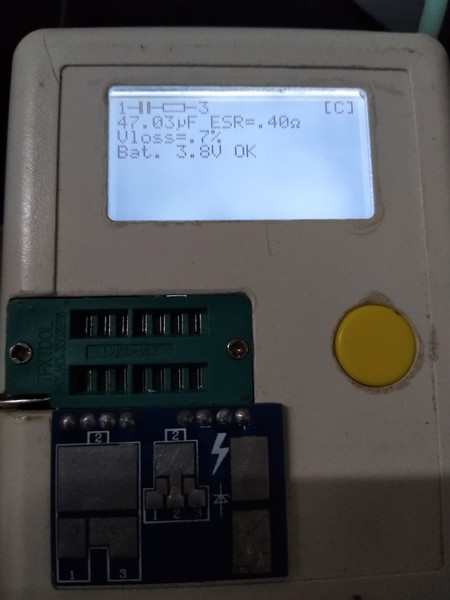

这类测试仪，测量大于0.1微法以上的电容会出来3个参数：容量，ESR, VLOSS，在没有电桥的情况下，用这小仪器的确可以判别出电容的老化好坏，很多老化的电解电容其ESR和VLOSS都会显著增大，VLOSS这个参数应该是反映电容的漏电电流的，测出来VLOSS增大的电容，再用指针表测充放电，表针的正摆和回摆都比较迟钝，甚至回摆时不归零。

jltzmy 发表于 2019-12-9 00:32
是的，这个测试仪测小电容没副参数，下一次准备测试电解电容，这款测试仪可以测试电解电容ESR值，再与TH2 ...

楼主可以再找些老化的电解电容测量对比一下，看看结果如何。如果ESR值对比相差不大，那晶体管测试仪倒不失为一个好的测试工具，虽然精度不高，但是定性判断好坏还是不错的。我试过很多老化的电解电容，用普通万用表测量还是有容量的，但是用晶体管测试仪一测就原形毕露了。

勇闯沙滩 发表于 2019-12-9 08:01
谢谢，又学习到了这方面知识。

你这一谦虚，我都不知道该说什么好了。

ekommade 发表于 2019-12-9 10:40
楼主可以再找些老化的电解电容测量对比一下，看看结果如何。如果ESR值对比相差不大，那晶体管测试仪倒不 ...

我有个许老师的ESR表，好多坏的电容测不出来！

super-ut61e 发表于 2019-12-9 11:17
我有个许老师的ESR表，好多坏的电容测不出来！

我用的也是这种，请问哪种情况的电容测不出来？好像我没有遇到过测不出的电容？

ekommade 发表于 2019-12-9 10:21
晶体管测试仪确实是个好东西，价格低廉，功能不少！从楼主的实测对比来看，其测试结果可信。这类测试仪测量 ...

M328和644晶体管测试仪用起来区别大吗？

ekommade 发表于 2019-12-9 10:21
晶体管测试仪确实是个好东西，价格低廉，功能不少！从楼主的实测对比来看，其测试结果可信。这类测试仪测量 ...

我这款没有1：3测试功能，长按测试健就关机了

SG830 发表于 2019-12-10 11:28
M328和644晶体管测试仪用起来区别大吗？

基本功能差不多，但是M644功能更多更强大，有图形显示

ekommade 发表于 2019-12-10 15:24
基本功能差不多，但是M644功能更多更强大，有图形显示

拍一张M644测试仪发来看看，可以吗？

SG830 发表于 2019-12-11 08:28
拍一张M644测试仪发来看看，可以吗？

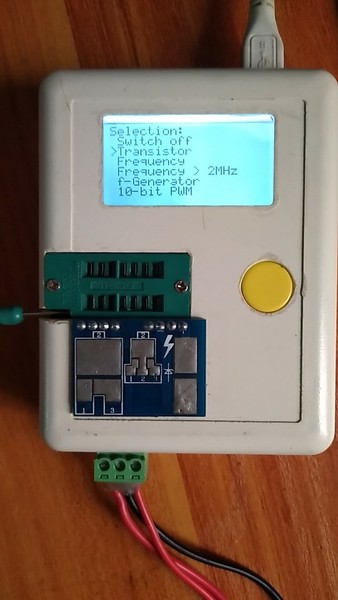

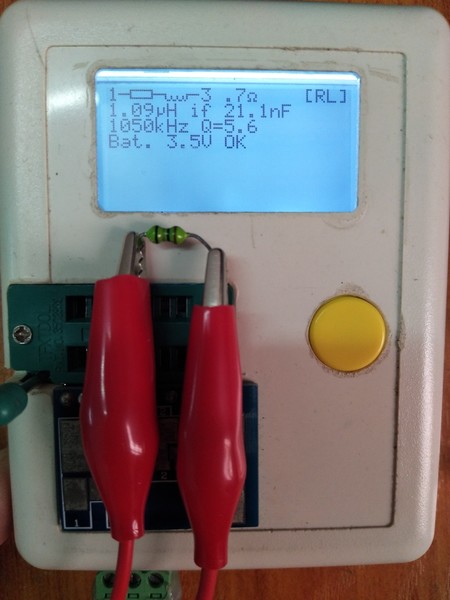

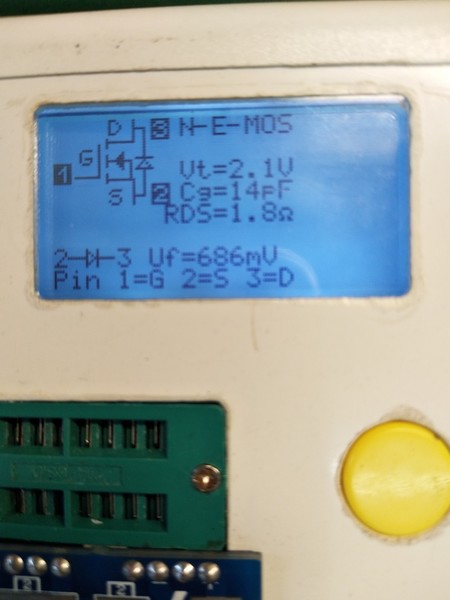

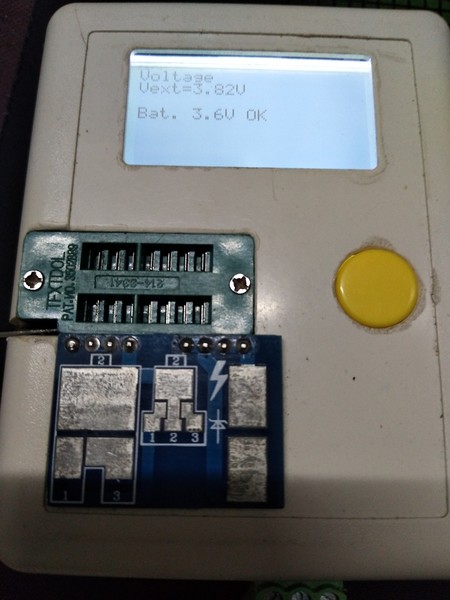

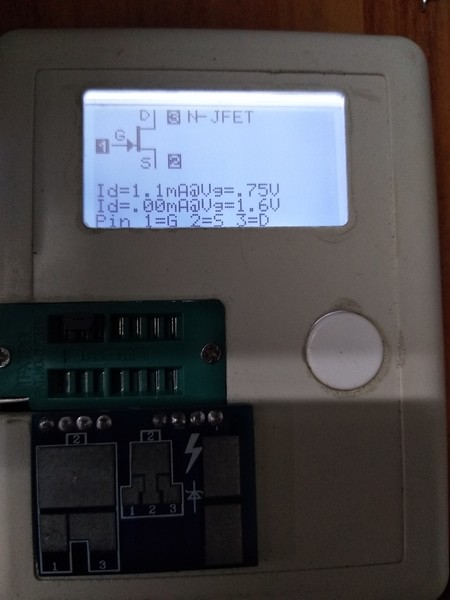

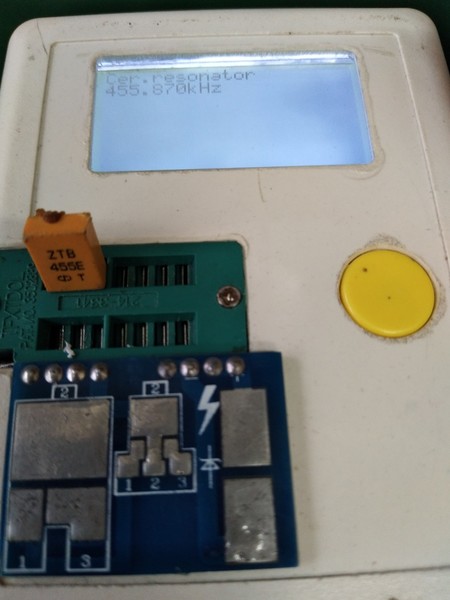

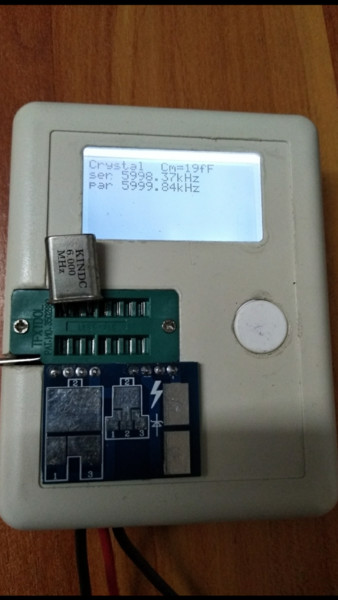

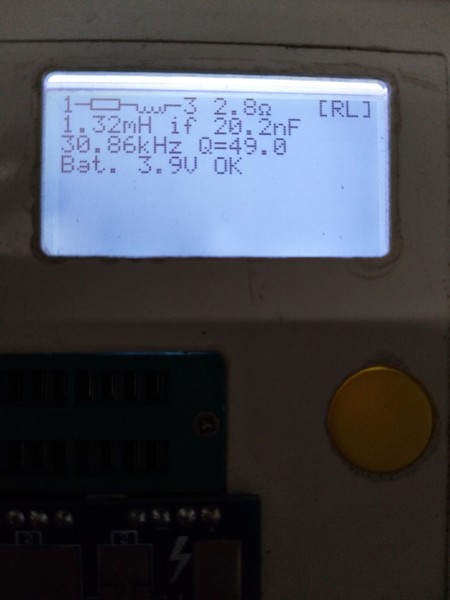

我这台M644功能比较多，基本功能测电阻，电容，电感，各类半导体管，电容在线测量，还可以测32.768KHZ到16MHZ这个范围内的晶振，46伏以下稳压管测试，0到2MHZ方波信号发生器，频率计功能我改造了一下，最高可以测量16MHZ的信号...................

ekommade 发表于 2019-12-11 15:03
我这台M644功能比较多，基本功能测电阻，电容，电感，各类半导体管，电容在线测量，还可以测32.768KHZ到1 ...

不错，功能很多，显示屏看着也很舒服，你在哪卖的？

SG830 发表于 2019-12-11 15:56
不错，功能很多，显示屏看着也很舒服，你在哪卖的？

淘宝搜“M644晶体管测试仪”，一大把。图片上你看着显示屏很舒服，实际上屏幕很小，字体也很小

SG830 发表于 2019-12-11 15:56
不错，功能很多，显示屏看着也很舒服，你在哪卖的？

有钱，还是买一台，手持LCR好，否则后悔也来不及。

光速飞行 发表于 2019-12-11 16:22
有钱，还是买一台，手持LCR好，否则后悔也来不及。

嗯，手持LCR是好，最近手头钱紧，想先卖个M664玩下吧！

SG830 发表于 2019-12-11 16:27
嗯，手持LCR是好，最近手头钱紧，想先卖个M664玩下吧！

由你，玩得高兴就好。
